DMA样品测试单(所内)

DMA操作指南 夹具及样品的安装应力—应变扫描建立实验方法实验过程数据处理与输出一、实验准备（夹具及样品的安装）1、拉伸夹具及样品的安装①移除热电偶固定器，②松开固定装夹平台的螺丝并移除装夹平台，③将样品放置在夹具上，注意与夹具上的刻线平行，④将装夹平台放在夹具上并拧紧固定螺丝⑤将装有样品的拉伸夹具从夹具支架右侧装入⑥用手旋紧夹紧环，用扭矩扳手旋紧六角螺帽，扭矩大小为0.5Nm，注意在旋紧时用手将夹具支架运动部分扶住⑦松开辅助装置的螺钉，小心将辅助支架移除⑧固定热电偶2、三点弯曲夹具及样品的安装①弯曲梁固定到夹具支架上，夹紧环用手旋紧。

②将三点弯曲的游码从弯曲梁一侧装入，调节需要的长度，旋紧六角螺丝，注意两个游码对称。

③将运动部分夹具的两个螺丝旋松，根据样品的厚度调节活块高度。

④将运动部分装入夹具支架，旋紧传动轴的六角螺帽。

⑤将样品从横梁一端穿入游码以及夹具运动部分①②③④⑤⑥⑦⑧3、悬臂梁夹具及样品的安装弯曲梁与游码的安装同三点弯曲夹具 ① 将夹具运动部分放入夹具支架中 ② 将样品放入夹具 ③ 拧紧游码的六角螺母 ④ 拧紧传动轴的六角螺母 ⑤ 调节热电偶的位置Tips:1、 装入样品前应先测量样品的尺寸，长、宽、厚。

2、 样品应保持垂直（拉伸夹具）或水平（弯曲夹具），且应对称。

3、 热电偶尽量靠近样品，但不接触。

4、 使用扭矩扳手时，大小应不超过0.5Nm 。

5、 安装完成后应检查支架运动部分是否处于中间，与两边无接触。

6、 实验完成后按照安装时反序取下夹具和样品。

①②③④⑤①②③④⑤二、实验操作1、开机：打开仪器右后方的仪器开关，打开电脑，待屏幕右下角的由灰色变成绿色后，打开软件输入用户名“METTLER”后即可进入STARe系统。

2、按下仪器控制面板上的打开炉子，安装夹具及样品。

3、应力—应变扫描（以环氧树脂样品的三点弯曲实验为例）3.1 建立实验方法3.2 扫描过程3.3数据分析4、实验过程4.1建立实验方法1、选择测试模式点击导航条中Functions → Method Window，进入方法编辑窗口。

模量可由下式计算：
E3.82h42L4 fr
(1)
式中 E' —— 杨氏模量，Pa; ρ—— 样品的密度，g/cm3; L —— 试样自由端的长度，cm； fr —— 共振频率，Hz； h —— 样品的厚度，cm。
损耗因子：
tan fr
fr
式中 Δfr —— 频率的半高宽。定义为振幅等于最大振
频率谱，即频率 扫描模式是在恒 温、恒应力下， 测定动态模量及 损耗随频率变化 的试验，用于研 究材料性能与速 度的依赖性。
2. 频率谱
3. 频率谱与温度的关系
从不同频率下测材 料在相同温度范围内 的温度谱（见图）可 知，当频率变化10 倍 时，随材料活化能不 同其温度谱曲线位移 7～10℃，也就是说， 如果频率变化三个数 量级时相当于温度位 移21～30℃，因此， 用频率谱扫描模式可 以更细致地观察较不 明显的次级松弛转变。
通过驱动臂用1秒钟的门电路，用LVDT监测1秒钟振动数 （频率）和试样系统的振幅，可用下式计算：
E2182JB f222kLAL24Lk 2(1 L 2)f tanCVVif
a f2f02
式中 β(f),α, f, k, B, C‘, Vi , f0皆为仪器常数，σ—泊松比（由其 它方法测定），a—振幅，A—试样横截面积，k—试样横 截面积的回转半径，对板材试样 k T/ ，2T—试样厚度， L—试样在夹具之间的振动部分长度，ΔL—试样长度的校 正项，f—夹有试样的振动体系的共振频率，V—夹有试样 的振动体系的阻尼。
基本原理：样品在电磁振动头的作用下，做受迫拉-压振动， 在振动器以一定频率工作时，用检测器利用测出应力和应 变的正弦信号，由于应力的相位超前于应变，还要通过转 换器得到应力和应变的相位角δ，这些信号经过微处理就 可得到实模量E'、虚模量E"以及 tanδ的温度谱。

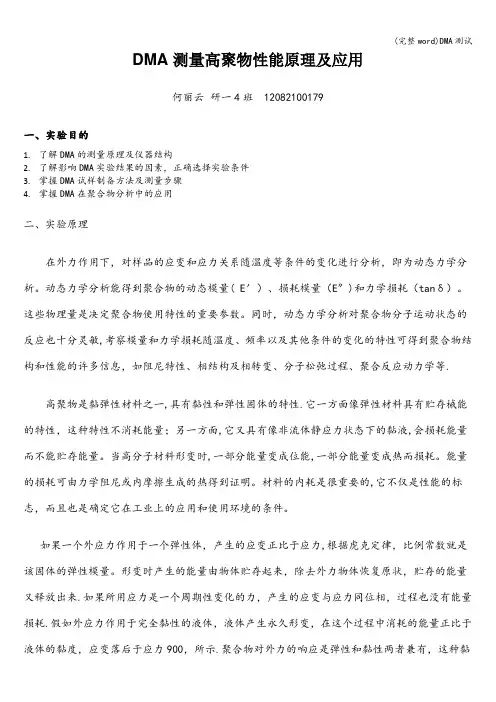

DMA 测量高聚物性能原理及应用何丽云研一4班 12082100179一、实验目的1.了解DMA的测量原理及仪器结构2.了解影响DMA实验结果的因素，正确选择实验条件3.掌握DMA试样制备方法及测量步骤4.掌握DMA在聚合物分析中的应用二、实验原理在外力作用下，对样品的应变和应力关系随温度等条件的变化进行分析，即为动态力学分析。

动态力学分析能得到聚合物的动态模量( E′）、损耗模量（E″)和力学损耗（tanδ）。

这些物理量是决定聚合物使用特性的重要参数。

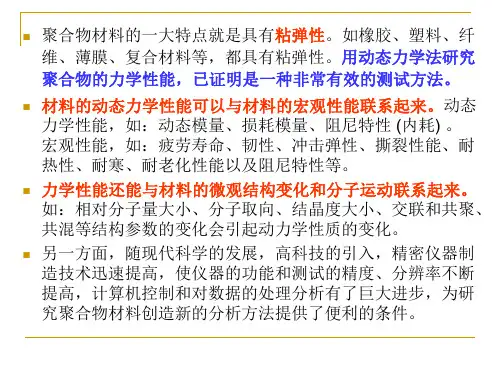

同时，动态力学分析对聚合物分子运动状态的反应也十分灵敏,考察模量和力学损耗随温度、频率以及其他条件的变化的特性可得到聚合物结构和性能的许多信息，如阻尼特性、相结构及相转变、分子松弛过程、聚合反应动力学等.高聚物是黏弹性材料之一,具有黏性和弹性固体的特性.它一方面像弹性材料具有贮存械能的特性，这种特性不消耗能量；另一方面,它又具有像非流体静应力状态下的黏液,会损耗能量而不能贮存能量。

当高分子材料形变时,一部分能量变成位能,一部分能量变成热而损耗。

能量的损耗可由力学阻尼或内摩擦生成的热得到证明。

材料的内耗是很重要的,它不仅是性能的标志，而且也是确定它在工业上的应用和使用环境的条件。

如果一个外应力作用于一个弹性体，产生的应变正比于应力,根据虎克定律，比例常数就是该固体的弹性模量。

形变时产生的能量由物体贮存起来，除去外力物体恢复原状，贮存的能量又释放出来.如果所用应力是一个周期性变化的力，产生的应变与应力同位相，过程也没有能量损耗.假如外应力作用于完全黏性的液体，液体产生永久形变，在这个过程中消耗的能量正比于液体的黏度，应变落后于应力900，所示.聚合物对外力的响应是弹性和黏性两者兼有，这种黏弹性是由于外应力与分子链间相互作用，而分子链又倾向于排列成最低能量的构象.在周期性应力作用的情况下，这些分子重排跟不上应力变化，造成了应变落后于应力，而且使一部分能量损耗。

dma测试方法与原理
DMA（Direct Memory Access）测试方法与原理是对计算机存储器的一
种检测方式，以确保存储器的正常运行，并且能够检测出未来可能出
现的故障诊断。

首先，DMA测试的基本理论是通过直接访问（Direct Memory Access）来实现内存检测。

它是通过与DMA控制器之间的总线来实现的，即DMA 控制器可以实现向存储器发送和接收信息，不需要CPU来协助完成。

其次，DMA测试方法主要包括写入测试和读取测试两个步骤。

在写入测试阶段，将一组特定的数据（包括特定的码字和数字）写入存储器中，然后重新读取数据，看看写入的数据是否与原始数据一致。

这时，如
果DMA能够识别写入的数据，那么它就能够证明存储器的有效性。

在
读取测试阶段，DMA控制器通过从内存中读取数据的方式来检测存储器的有效性。

此外，DMA测试还可以用来检测存储器的故障诊断，这是比较复杂的一个过程。

在这种情况下，DMA控制器将不断在存储器中写入新的数据，随后再重新读取先前已写入的数据。

如果写入和读取的数据不一致，
则可能存在故障，需要进行故障诊断。

最后，DMA测试提供了一种有效和可靠的存储器测试方法和原理，用于确认存储器的有效性和可靠性，以及未来可能出现的故障诊断。

随着
计算机技术的进步，DMA测试的重要性也会不断增加，并且会在更多的领域中得到广泛应用。
