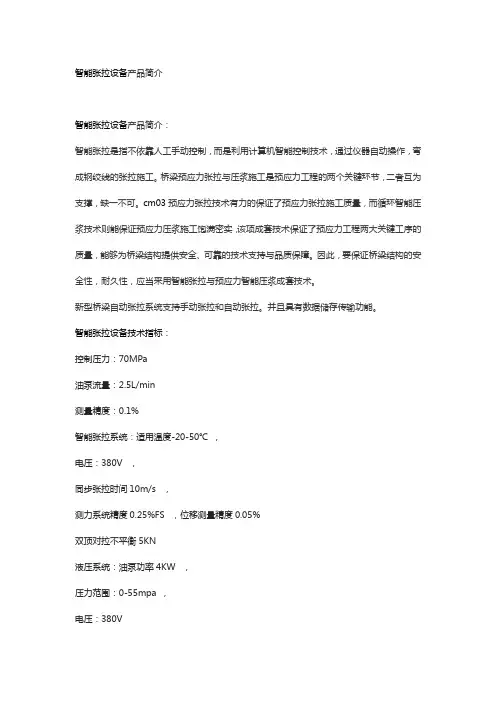

智能张拉设备产品简介智能张拉设备产品简介：智能张拉是指不依靠人工手动控制，而是利用计算机智能控制技术，通过仪器自动操作，弯成钢绞线的张拉施工。

桥梁预应力张拉与压浆施工是预应力工程的两个关键环节，二者互为支撑，缺一不可。

cm03预应力张拉技术有力的保证了预应力张拉施工质量，而循环智能压浆技术则能保证预应力压浆施工饱满密实，该项成套技术保证了预应力工程两大关键工序的质量，能够为桥梁结构提供安全、可靠的技术支持与品质保障。

因此，要保证桥梁结构的安全性，耐久性，应当采用智能张拉与预应力智能压浆成套技术。

新型桥梁自动张拉系统支持手动张拉和自动张拉。

并且具有数据储存传输功能。

智能张拉设备技术指标：控制压力：70MPa油泵流量：2.5L/min测量精度：0.1%智能张拉系统：适用温度-20-50℃，电压：380V ，同步张拉时间10m/s ，测力系统精度0.25%FS ，位移测量精度0.05%双顶对拉不平衡5KN液压系统：油泵功率4KW ，压力范围：0-55mpa ，电压：380V张拉千斤顶系统：工作范围：27t-700t，张拉行程：200m，行程偏差：±2mm无线通讯：蓝牙传输距离800m ，发射功率：0.8w智能张拉设备主要功能:一台控制器控制两台液压泵站，156*681*863*07同一束预应力筋两端的千斤顶自动同步、平衡张拉技术，张拉力自动跟随，位移辅助检测的张拉模式。

可移动式单泵单顶结构：两套液压站驱动的两台千斤顶自动同步、平衡张拉技术，张拉力自动跟随，位移传感器辅助检测伸长值的张拉模式。

智能控制张拉过程：可设定张拉目标拉力值、位移校核目标值、持荷时间等参数由系统自动控制张拉过程，同步自动平衡张拉。

直接显示拉力值及自动测量张拉伸长值：由液压传感器测量油压转换并直接显示张拉力值，由位移传感器测钢绞线伸长量，直接在触摸屏上显示。

方便的输入功能：现场微机控制站采用笔记本，可输入箱梁编号、型号、张拉力目标值及伸长量校核值、持荷时间等。

智能张拉设备的使用，这几点需要特备注意！智能张拉设备主要应用于桥梁、隧道、水电大坝、水利渡槽、楼房、钢构件等各种先张拉法或者后张拉预应力施工。

它的正确使用将直接影响到后期的施工，要想做到高效施工，智能张拉设备的使用要格外注意这几点：1、开机后如果发现主从控制柜通讯不上的问题，需要先检查通讯线是否连接正常或有断线，如果没有需要重新启动系统。

2、在张拉过程中油管和控制电缆要顺直，不得扭曲打卷，防止扯断油管和电缆。

3、在张拉过程中如果出现问题应首先按下控制柜面板上“油泵停止“按钮，不能强行继续张拉。

4、在移动设备的过程中，泵站、千斤顶和控制系统要搁置在专用小车上，注意油管和连接线不能扭曲和拉断。

一般情况下千斤顶和泵站油管不准拆卸。

5、千斤顶的磨阻会随着使用时间而改变，应按工艺要求对千斤顶进行周期校验。

6、智能张拉系统张拉过程中，预应力钢绞线出现断丝现象，千斤顶严重漏洞，调换千斤顶时，均应重新使用标准力校正系统校核张拉机具。

7、油泵运转有不正常情况时，必须立即停车检查。

在有压情况下，严禁随意拧动油泵或千斤顶各部位的螺丝。

8、电源连接线必须接零线并保证连接正确，否则损毁控制箱电路板，设备应可靠接地，并随时检查各处绝缘情况，避免触电。

9、使用时应检查电源线的连接或开关接触是否可靠，防止电动机因缺相运行而烧毁。

10、新油泵初次使用时，必须等油泵体内的空气排净后才能正常使用。

若加油黏度太大则不利于排气。

11、油管与接头要按规格要求制造，并随时检查，以免发生爆裂事故，油泵带压时不得拆卸接头、管路及油表。

12、压力表要随时检查，以防失灵而造成事故。

13、开车前应先打开控制阀(空载启动)。

并经常保持灵敏可靠。

14、油面过低时泵体内平面轴承露出油面时不得长时间带压工作。

15、采用优质矿物油，建议冬季用32号抗磨液压油，夏季用46号抗磨液压油。

油液必须保持清洁，定期更换。

洛阳万硕机械设备厂家直销智能张拉设备,智能压浆设备,预应力智能张拉系统,高频振动器等智能张拉/压浆设备,规格齐全,质量可信,欢迎前来选购！。

三副机构成1副机机构组成打印机泵1启动泵2启动泵1停止泵2停止运行暂停泵1手动电源急停自动手动数显压力表张拉加压阀回顶阀电源指示灯5副机控制箱千斤顶位移传感器位移传感器信号线压力传感器信号线数显压力表ac380v三相电源天线2副机控制箱各按钮以及指示灯功能6四设备的功能本系统可以在自动或手动两种模式下进行工作
1
一、设备组成和各部分的功能
本系统由千斤顶位移传感器、千斤顶压力传感器、可编程控制器 （PLC） 、监控触摸屏、微型打印机、油泵电机等组成。千斤顶位移传感 器可获得张拉过程中千斤顶活塞的位移，千斤顶压力传感器可获得张拉 压力值和持荷时间 控制油泵电机的启停，实现张拉过程分段加载，同时记录下相应的压力 值和千斤顶活塞的伸出长度，从而实现张拉过程的控制。在监控触摸屏 上可监控整个张拉过程，并将千斤顶活塞伸长量和压力变量数据自动记 录到触摸屏的内存中，保存的数据可以下载到 U 盘中，便于以后的归档 和数据分析。微型打印机可以实时打印出某一编号力筋分段张拉过程的 压力值和伸长值、力筋实际伸长量和伸长量误差，张拉时间等数据，便 于现场数据的记录和保存。
智能预应力张拉控制系统 操作说明书
开封亚光预应力股份有限公司
QQ：1147568889
目
录
一、设备组成和各部分的功能............................................................................................................. 2 二、主机构成 .....................................................................................................................

智能张拉设备说明书（最新）预应⼒智能张拉设备使⽤说明书产品型号：BS-SKYB – 50-II产品编号：0167 / 0168开封市中天预应⼒设备有限公司电话137********⽬录⼀、智能张拉系统使⽤说明书PLC项⽬1.项⽬管理2.预制梁场3.⼯程管理、张拉梁号、孔位号4.孔位⽅案PLC张拉1.张拉配置2.张拉校验记录3.张拉报表4.历史回放PLC压浆1.压浆配置2.校准压浆记录3.压浆报表PLC上传数据PLC系统1.系统配置2.修改⼝令⼆产品简介1、概述2、产品结构3、型号介绍三、技术参数四、⼯作原理五、操作说明1、张拉前准备2、⾃动张拉3、数据存储画⾯说明4、数据存储画⾯说明六、操作注意事项七、维护保养⼋、运输及储存要求九、常见故障及排除⽅法智能张拉系统使⽤说明书登陆、图0-1 PLC系统登陆界⾯图0-2 POS系统登陆后主界⾯PLC项⽬PLC项⽬由项⽬管理、预制梁场，⼯程管理，张拉梁号、孔位号、空位⽅案组成！项⽬管理⽤来管理项⽬，包含对项⽬的查询、新增、修改、删除！1.项⽬管理查询当要查询某⼀项⽬是否存在，则在下列图中的填写框中填写所要查询的项⽬名称即可，被查询的项⽬名称务必使⽤关键词进⾏查询，可少填写，请勿多填写！（下图1-1）图1-1查询完成后如下图所⽰（下图1-2）图1-2查询完成后若想返回到最初的界⾯（即含有所有项⽬名称的列表）则需要把填写框中的所有内容全部清除，再点击查询按钮即可，所有的项⽬列表将⼀⼀列出！（如下图1-3）图1-3增加：增加项⽬需要先清空页⾯上右侧的三个填写框！（即项⽬名称、承包单位、监理单位）清空完成后，填写所要增加的内容即可（如下图1-4）操作步骤依次为先清空，然后填写所要添加的内容，再点击添加按钮！图1-4修改：先在左侧的所有列表中点击所要修改的项⽬，然后右侧的填写框将显⽰该项⽬的内容，操作者在右侧的三个填写框中修改⾃⼰所要填写的内容，填写完成后点击修改即可！(下图1-5)图1-5删除：先在左侧的所有列表中点击所要修改的项⽬，然后点击删除按钮即可删除！（注意：删除后该项⽬后，该项⽬将不存在，请谨慎操作！）2.预制梁场增加：预制梁场是在已有项⽬（项⽬管理中有项⽬）的基础之下进⾏新增预制梁场的（警告：增加预制梁场前，务必确保程序中存在已有项⽬，没有请在项⽬管理中添加新项⽬）和项⽬管理类似，添加预制梁场以及千⽄顶型号、张拉仪都需要操作者⾃⼰进⾏书写！（如图1-4）唯⼀不同的是：预制梁场只有⼀个千⽄顶型号，且含有不确定数，即预制梁场有两个张拉仪，且每个张拉仪最少有⼀个千⽄顶（⼀个或者两个），因为具有不确定，所以⽤户操作时请竖着书写！例如：给张拉仪1添加2个千⽄顶，张拉仪2添加⼀个千⽄顶！（填写⽅式如下图2）先选择项⽬，然后填写预制梁场名称、千⽄顶型号！先填写张拉仪1，然后在张拉仪1下⽅填写张拉仪1的两个千⽄顶相关数据，即1和3！再填写张拉仪2，然后在张拉仪2下⽅填写张拉仪2的⼀个千⽄顶相关数据，即2（需要多添加，则填写在编号4中）添加完成后，点击保存即可（添加完成后如下图2-1）！图2-1其余操作⽅式与项⽬管理中的⽅式相同，在此不再赘述！3.⼯程管理、张拉梁号、孔位号以上⼏个数据的增加，修改、删除⽅式皆与项⽬管理中的操作⽅式相同，需要注意的是：1.⼯程管理，张拉梁号需要他的上⼀级存在才能添加数据!（类似于预制梁场的添加，⾸先要确保项⽬的存在），孔位号则不需要！2.上传张拉梁号中的图⽚上传功能，所选择的图⽚必须是jpg格式！4.孔位⽅案孔位⽅案默认为10个，⽆法添加新的⽅案，只能在已有的⽅案中修改名称或修改参数，在新⽅案名中填写所要修改后的⽅案名称，然后在该⽅案下选择孔位号并且在该孔位号后双击数据栏添加所要填写的数据！(下图2-2)图3-1下图3-2为为某⽅案，选择孔位号，且添加孔位数据！（假如想要将⽅案七的名称改为⽅案⼗⼀，则先点击重命名！添加数据则，选择更改名称后的⽅案⼗⼀，再选择了孔位号N1和N5,然后给孔位添加了相关⾏程数据，反之亦然）图3-2完成上述操作后则为下图3-3，点击使⽤该⽅案，即可在进⼊张拉的选择孔位中使⽤该孔位⽅案！PLC张拉1.张拉配置主要配置IP，从站地址，刷新间隔，最⼤张拉⼒和最⼤位移！下图4-1图4-12.张拉校验记录⽤来记录张拉梁号下从指定⽇期时间内的所有历史记录（张拉梁号下的孔位号的压⼒传感器1，压⼒传感器2,总记录值），下图4-2图4-23.张拉报表显⽰某梁场下的张拉记录的张拉⼒张拉记录表，下图4-3图4-34.历史回放显⽰某梁场下的时间压⼒，时间位移曲线图！下图4-4图4-4PLC压浆1.压浆配置配置压浆系统的的⼀些基本数据，下图4-5图4-52.校准压浆记录主要⽤来记录某张拉梁号在某⼀时间段内的详细数据！，下图4-6图4-6 3.压浆报表记录某梁场下的压浆记录数据！，下图4-7图4-7 PLC上传数据将本机上的相关张拉或者压浆数据进⾏上传，下图4-8图4-8PLC系统1.系统配置服务器的ip地址，数据上传，以及张拉⼀下的千⽄顶个数的配置，可勾选【⾃动上传数据】，让数据可以实时⾃动上传！下图5-1图5-13.修改⼝令，下图5-2本软件登陆时的⼝令修改！图5-2PLC进⼊张拉图6-11.张拉参数设置设备参数，图7-1图7-1张拉⼯艺，图7-2图7-2选择孔位可选择梁号，⽅案，查看张拉参数，图8-1图8-12.开始张拉【开始张拉】之前，必须设置【设备参数】、【张拉⼯艺】、【选择孔位】，然后才能【张拉】，图8-2图8-23.暂停张拉如果有突发事件，可选择【暂停张拉】；4.⼿动控制可进⾏⼿动控制，选择【打开⼿动】；图8-4图8-3图8-4图8-55.退出张拉退出张拉过程；PLC进⼊压浆图9-1图9-21.压浆参数设置图10-12.开始配料图10-23.⼿动控制点击【打开⼿动】，进⾏⼿动控制；4.退出压浆退出压浆过程；⼀、智能张拉机产品简介1、概述SKYB-50数控智能张拉系统⼀拖⼆系列是本公司⾃主研发的混凝⼟预应⼒梁张拉⾃动控制系统，并被⼴泛应⽤于先张法和后张法的预应⼒混凝⼟结构、桥梁、电站、公路、铁路、⾼层建筑等⼯程施⼯中。
