带你认识电机霍尔：3144、41F、43F、413都有啥区别展开全文直奔主题霍尔型号介绍：3144和41F都主要用于1000W以下功率电机，3144的霍尔传感灵敏度较低，价钱便宜，成本低，主要供应于电动车维修市场。
41F的霍尔，传感灵敏度适中，性能比较稳定，性价比较高，经济实惠，主要供应于电动车生产厂家，也是电动车维修市场主要供应霍尔元件之一。
41F是目前电动车电机厂家使用最多的产品，是适用于电动摩托车和电瓶车的电机霍尔，同时也是性能最稳定通用性最强的霍尔产品。
注意：41F=0H41=SH41=SS41F=S41，霍尔元件上打字是41F.下面数字是生产批次（既生产年份和周期）一台电动车电机为了保证电机运行的稳定性最好更换三颗同型号同批号霍尔。
43F的霍尔，传感灵敏度良好，性能稳定，多用于800W到2000W的电动三轮车，也有少部分用于两轮电动车。
413的霍尔，传感灵敏度高，反应更快，性能优越，耐温，工作温度-40°~150°C，可适用于大功率电机和小功率电机。
（413带有温度补偿，相比41F更适合工作温度更高的大功率轮毂用）霍尔字面朝上为正关于电机相位角的问题：1.有人说霍尔正正正排列是120°，反正反为60°2.有人说霍尔正正正排列是60°，正反正为120°到底哪个说法正确？其实最早修车老表接触电动车的时候，就留意了这个问题，那时候老表的印象是正正正为60°，正反正为120°，刚开始经验不多就特别记下了，后来也就没有太关注了。
但是，后面看见有人讨论这个问题，给出两个上面的说法，于是老表又开始留意了。
经过网上查找，这两个说法都是对的。
最开始的就有正正正为60°，正反正为120°，但是现在比较常见的是正正正为120°，反正反是60°，具体原因就不深究了。
其实在换霍尔的时候，不用区管它是多少度的，霍尔原来怎么放的就怎么放。
4种霍尔开关hall ic的介绍及原理
霍尔开关Hall IC有四种类型：单极、双极、锁存和全极。
以下是它们的介绍和原理：
1. 单极霍尔开关：
这种类型的霍尔开关只能识别固定的磁极（通常是S极）。
当磁场靠近时，霍尔元件导通并输出低电平；当磁场远离时，霍尔元件关闭并输出高电平。
2. 双极霍尔开关：
双极霍尔开关需要两个磁极（N和S）来分别控制高低电平。
它利用磁场NS极交替来输出信号。
对不同磁极分别响应，一般为N极响应为高，S极响应为低。
3. 锁存霍尔开关：
这是双极霍尔开关的一种特殊形式，也称为锁定霍尔。
当S极靠近时开启，磁场离开后继续保持开启状态；只有当N极靠近时才会关闭，磁场移除后继续保持关闭状态，直到下次磁场改变。
这种保持上次状态的特性即锁存特性。
4. 全极霍尔开关（无极性霍尔开关）：
全极霍尔开关不分南极(S)北极(N)检测磁场，对任意磁极都响应，只要有磁场靠近就响应。
磁铁接近时输出低电平，远离时输出高电平。
以上内容仅供参考，如需了解更多信息，建议查阅相关文献或咨询专业人士。
四品种型的开关霍尔传感器霍尔开关）有四品种型的开关霍尔传感器霍尔开关hall ic：单极、双极、锁存、全极霍尔开关的输出端是以磁感应强度B 来表征的，当B 值到达一定的水平（如B1）时，霍尔开关外部的触发器翻转，霍尔开关的输入电平形态也随之翻转。
输入端普通采用晶体管输入，和接近开关相似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输入之分。
霍尔开关具有无触电、低功耗、长运用寿命、呼应频率初等特点，外部采用环氧树脂封灌成一体化，因此能在各类恶劣环境下牢靠的任务。
霍尔开关可使用于接近开关，压力开关，里程表等，做为一种新型的电器配件。
单极霍尔：AH44E AH44L AH443 AH201 ATS137 AH543 S3144 S137 A3144 A04E A1101 用于无触点开关，汽车点火器，刹车电路，地位、转速检测与控制，平安报警安装，纺织控制零碎……双极霍尔AH513 AH3172 AH413 AH512 AH6851 AH173 AH175 S41 S73276 277 EW732 177 EW632 用于无触点开关，电机风扇线性霍尔：AH49E AH3503 SS495A SS496A A1321LUA A1321EUA 用于运动检测器，齿轮传感器，接近检测器，电流电压功率测量，厚度测量，电动车、汽车调速……全极性微功耗霍尔4913 AH3661 用于手机、水表、相机、笔记本电脑、手电筒……美国ALLEGRO A1104EU A1104EUA A1104LU A1104LUA A1104ELHLT 贴片23封装A1101EU A1101EUA A1101LU A1101LUA A1101ELT 贴片23封装A1102LLHLT 贴片23封装A3280LUA A1302EUA A1321LUA 美国HONEYWELL SS495A SS496A SS496B SS413A SS411A 日本AKE EW732 EW6321 EW512 HW302B HW322B （是HW302B的晋级产物）德国MELEXIS 17CA MLX90217A1104开关型霍尔的任务原理霍尔开关hall ic霍尔传感器的外形图和与磁场的作用关系。

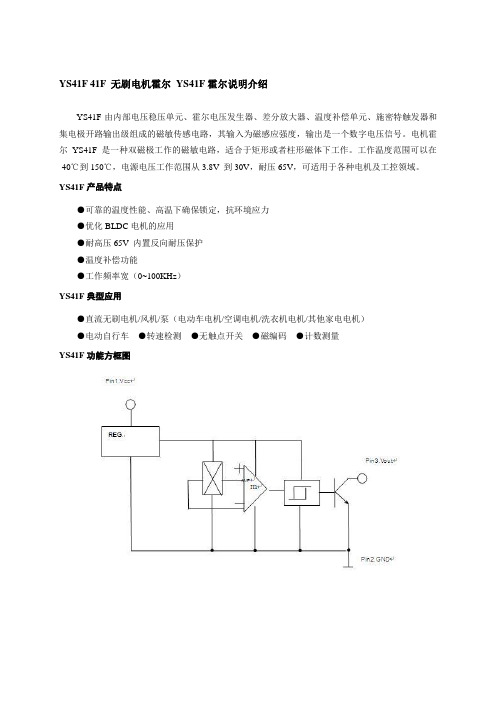

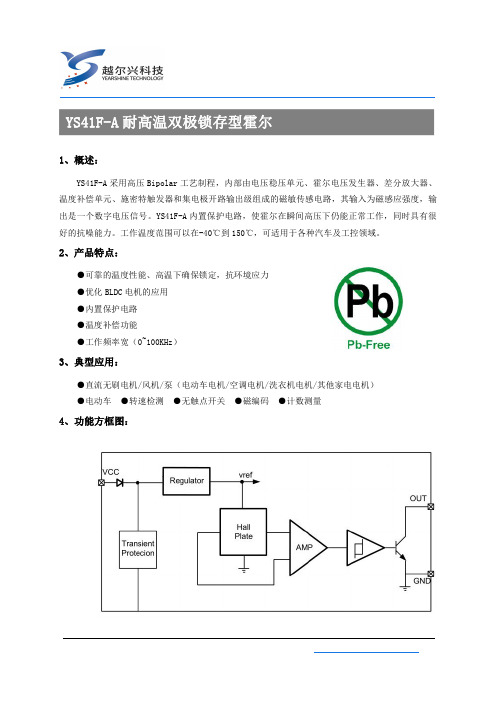

YS41F 41F 无刷电机霍尔YS41F霍尔说明介绍
YS41F由内部电压稳压单元、霍尔电压发生器、差分放大器、温度补偿单元、施密特触发器和集电极开路输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压信号。
电机霍尔YS41F是一种双磁极工作的磁敏电路，适合于矩形或者柱形磁体下工作。
工作温度范围可以在-40℃到150℃，电源电压工作范围从3.8V 到30V，耐压65V，可适用于各种电机及工控领域。
YS41F产品特点
●可靠的温度性能、高温下确保锁定，抗环境应力
●优化BLDC电机的应用
●耐高压65V 内置反向耐压保护
●温度补偿功能
●工作频率宽（0~100KHz）
YS41F典型应用
●直流无刷电机/风机/泵（电动车电机/空调电机/洗衣机电机/其他家电电机）
●电动自行车●转速检测●无触点开关●磁编码●计数测量
YS41F功能方框图
YS41F 磁电转换特性图
YS41F 电特性： TA=25℃
YS41F 磁特性： (VCC=12V) 1mT=10GS
注：磁场S 极面对标志面时，B 为“正”
B
B RP
B OP
YS41F测试电路图：
注：管腿说明：1.电源 2. 地 3.输出
YS41F实物图V out
Vcc
R L
R L=820ΩC L=20 pF
C L
41F XXXXXX。
常见的霍尔元件常见的霍尔元件有哪些种类，型号？单极性霍尔单极开关介绍:单极霍尔效应开关具有磁性工作阈值(Bop)。
如果霍尔单元承受的磁通密度大于工作阈值，那么输出晶体管将开启；当磁通密度降至低于工作阈值(Brp) 时，晶体管会关闭。
滞后(Bhys) 是两个阈值(Bop-Brp) 之间的差额。
即使存在外部机械振动及电气噪音，此内置滞后页可实现输出的净切换。
单极霍尔效应的数字输出可适应各种逻辑系统。
这些器件非常适合与简单的磁棒或磁杆一同使用。
Allegro 提供各种单极霍尔效应开关，各开关均具有与磁铁南极相关的不同工作阈值及滞后。
霍尔单极开关型号如下:类别品牌型号工作点（G）释放点（G）回差（G）工作电压工作温度单极霍尔开关AH AH3144E70~300 30~270 >30 4.5-24V -40-85℃AH AH3144L70~300 30~270 >30 4.5-24V -40-150℃AH AH54370~350 30~270 >30 4.5-24V -20-85℃DIODES ATS13770~300 30~270 >40 3.5-20V -40-85℃YH YH137<160 >20 60~80 4.5-24V -20-85℃YH YH3144E>30 <30 80 4.5-24V -20-85℃ALLEGRO A04E35~450 25~430 >20 3.8-24V -40-85℃ALLEGRO A1104EU-T35~450 25~430 >20 3.8-24V -40-85℃ALLEGRO A1104LU-T35~450 25~430 >20 3.8-24V -40-150℃ALLEGRO A1104EUA-T35~450 25~430 >20 3.8-24V -40-85℃AH3144E/L,霍尔开关集成电路应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。
41F霍尔开关的工作原理是基于霍尔效应的原理。
当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。
在41F霍尔开关中，当施加磁场时，磁场会对薄片中的电子产生洛伦兹力，导致电子在薄片中聚集，从而在薄片的两端产生电位差。
这个电位差的大小与施加的磁场强度成正比，因此可以通过测量这个电位差的大小来确定磁场强度的大小。
在41F霍尔开关中，当施加的磁场强度达到一定值时，输出电平就会发生翻转。
通过控制磁场强度的大小，就可以实现开关的开和关状态的控制。
因此，41F霍尔开关可以被用作磁感应传感器，用于检测磁场的变化或者物体的位置等。
此外，41F霍尔开关还具有宽工作电压、双极锁存型、开关速度快、无瞬间抖动等特点。
它可以适用于矩形或者柱形磁体下工作，工作温度范围可以在-40℃到150℃之间，电源电压工作范围从3.8V 到30V，负载电流能力最高可达40mA。
霍尔元件技术指标1相关参数1.1封装形式 TO-92（三脚插片），SOT-23（三脚贴片）。
还有SIP-4（四脚插片），SOT-143（四脚贴片）和SOT-89（四脚贴片） 1.2电源 有3.5~24V ，2.5~3.5V ，2.5~5V1.3灵敏度Kh 数量级在C m /1033，且数值越大灵敏度越高1.4霍尔电势温度αα越小，设备精确度越大（必要时可以增加温度补偿电路）1.5额定控制电流cI 一般在几mA~几十mA ，尺寸越大其值越大（尺寸大的可达几百mA ）1.6型号 开关型的、线性的、单极性的、双极性的。
双极开关霍尔元件：177A 、177B 、177C 单极霍尔开关元件：AH175、732、1881、S41、SH12AF 、3144、44E 、3021、137、AH137、AH284线性霍尔元件：3503、S496B 、49E 锁定霍尔元件：ATS175、AH173、SS413A 、3172、3075互补双输出开关霍尔元件：276A 、276B 、276C 、277A 、277B 、277C 信号霍尔元件：211A 、211B 、211C 微功耗霍尔元件：TEL4913、TP4913、A3212、A3211。
（具体霍尔开关元件见附录）1.7输入电阻和输出电阻 一般在几Ω到几百Ω，且输入电阻要大于输出电阻1.8外接上拉电阻 一般大于1K Ω。
对一般TTL 电路，由于其高电平电压较低，用于驱动CMOS 电路时，增加上拉电阻，可以提高其高电平的电压。
常用的阻值是4.7k 或10k 。
上拉电阻的是接在1脚电源Vcc 和3脚信号输出Vout 之间。
1.9功能分类 按照霍尔器件的功能可将它们分为: 霍尔线性器件 和 霍尔开关器件 。
前者输出模拟量，后者输出数字量。
都是输出高电平脉冲信号,不同的是开关型相当于到GS 设定值时电平反转；线性的可能是电压逐渐变化,到一定时使后处理电路输出反电平。
一般建议用线性的,开关型常因为温度等原因使得设定值漂移,导致灵敏度下降。
数据手册概述SDC141是一款锁定型的霍尔开关集成电路，由反向电路保护器、高稳定度的电压稳压器、霍尔电压发生器、差分放大器、史密特触发器和集电极开路输出级组成。
