汽车发动机电控系统原理与维修

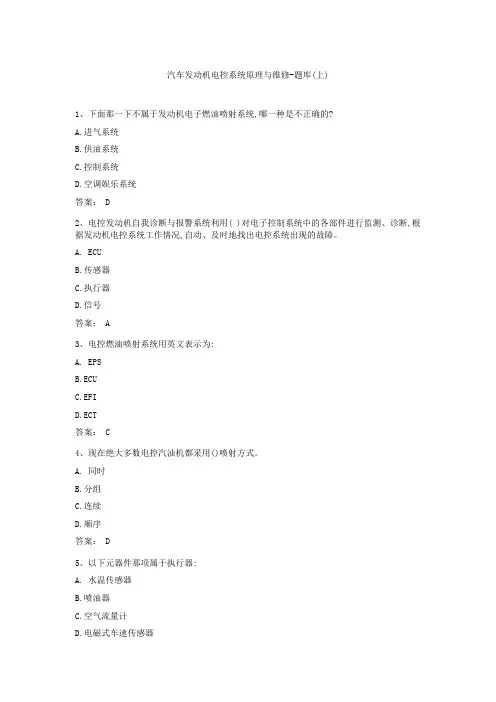

汽车发动机电控系统原理与维修-题库(上)1、下面那一下不属于发动机电子燃油喷射系统,哪一种是不正确的?A.进气系统B.供油系统C.控制系统D.空调娱乐系统答案： D2、电控发动机自我诊断与报警系统利用( )对电子控制系统中的各部件进行监测、诊断,根据发动机电控系统工作情况,自动、及时地找出电控系统出现的故障。

A. ECUB.传感器C.执行器D.信号答案： A3、电控燃油喷射系统用英文表示为:A. EPSB.ECUC.EFID.ECT答案： C4、现在绝大多数电控汽油机都采用()喷射方式。

A. 同时B.分组C.连续D.顺序答案： D5、以下元器件那项属于执行器:A. 水温传感器B.喷油器C.空气流量计D.电磁式车速传感器6、以下对燃油喷射系统工作原理的叙述中,哪一项是正确的?A. ECM根据一系列传感器所提供的数据计算当前发动机状态下的最佳燃油喷射量,并按照最佳的正时,将一数量的燃油喷射到进气歧管内。

B.ECM 根据一系列传感器所提供的数据计算当前发动机状态下的最佳节气门开度。

C.ECM 根据一系列传感器所提供的数据计算当前发动机状态下的最佳燃油喷射持续时间,并在该段时间内,根据进气歧管内产生的真空度喷射相应的燃油量。

D.ECM 以电子信号的形式检测加速踏板的踩下程度,并行向进气歧管内喷射相应数量的燃油。

答案： A7、采用顺序喷射方式时,一般喷油是在( )进行。

A. 排气上止点前B.排气上止点后C.压缩上止点前D.压缩上止点后答案： C8、二个喷油器的控制线路合并在一起后由发动机ECU控制,这种喷射方式是:A. 同时喷射B.分组喷射C.顺序喷射D.连续喷射答案： B9、采用同时喷射方式时,一般每个工作循环喷( )次油。

A. 1B.2C.3D.4答案： B10、大众迈腾B7 EA888发动机低压油泵建立预置油压是通过( )来实现控制的。

A.J623B.J519C.J527D.J74311、大众迈腾B7 EA888发动机低压燃油压力范围约为A. 0.5-50barB.5-100barC.5-10barD.30-50bar答案： A12、大众迈腾B7 EA888发动机低压油泵电脑于低压油泵之间的控制线束电压特点为A. 线性信号B.占空比信号C.开关信号答案： B13、燃油压力调节器的作用是使输油管内燃油( )相对大气压力或进气管压力保持一定压力差。

汽车电控发动机系统故障诊断与维修技术随着汽车电子技术的不断发展，汽车电控发动机系统已经成为现代汽车不可或缺的一部分。

电控发动机系统的引入，使得发动机控制更加精准和高效，同时也提高了汽车的可靠性和安全性。

随着汽车的使用时间的延长，电控发动机系统也可能会出现各种故障，因此对于汽车电控发动机系统故障诊断与维修技术具有非常重要的意义。

一、电控发动机系统的组成电控发动机系统由发动机控制单元（ECU）、传感器、执行器、接线、软件等组成。

ECU 作为电控发动机系统的“大脑”，负责接收传感器的信号、计算并控制各个执行器的工作，以保证发动机的正常工作。

而传感器则负责采集发动机工作时所需要的各种数据，如气缸温度、发动机转速、氧气含量等，传输给ECU。

执行器则根据ECU的指令，控制发动机的喷油、点火、怠速等操作。

这些部件通过接线连接在一起，并且依托于软件的支持，共同构成了电控发动机系统。

1.故障代码读取电控发动机系统故障通常会引起故障代码的生成，并存储在ECU的内部。

当发动机系统出现故障时，通过诊断工具可以读取出存储在ECU中的故障代码，进而判断出故障的具体位置和原因，为后续的维修做好准备。

2.传感器检测传感器是电控发动机系统的重要组成部分，对于发动机正常工作起着至关重要的作用。

在诊断电控发动机系统故障时，首先要对传感器进行检查，包括检查传感器的供电情况、信号输出是否正常等。

3.执行器检测执行器是根据ECU的指令执行相应操作的部件，如喷油器、点火线圈、节气门等。

当发动机系统出现故障时，也需要对执行器进行检测，确认其工作状态是否正常。

4.线路检查电控发动机系统的各个部件通过接线连接在一起，因此线路的连接状况也是电控发动机系统故障诊断的一个重要方面。

在进行故障诊断时，需要仔细检查每根线路的连接情况和是否有短路、断路等现象。

5.数据流诊断现代汽车电控发动机系统中的ECU在工作时会不断地接收、处理和输出各种数据，通过数据流诊断可以实时监测这些数据的变化，进而判断发动机系统是否存在故障。

汽车发动机电控系统的组成及工作原理一、引言汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。

本文将从组成和工作原理两个方面详细介绍汽车发动机电控系统。

二、组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器传感器是汽车发动机电控系统中最重要的组成部分之一。

它们的作用是将各种参数转换为电信号，供电脑进行处理。

常见的传感器包括氧气传感器、水温传感器、空气流量计等。

2. 电脑电脑是控制整个汽车发动机电控系统的核心部件。

它接收来自各种传感器的信号，并根据程序进行计算和处理，最终输出指令到执行机构。

不同型号和品牌的汽车使用不同类型和规格的电脑。

3. 执行机构执行机构负责根据来自电脑的指令，对发动机进行各种操作。

常见的执行机构包括喷油嘴、点火线圈等。

4. 通讯总线通讯总线用于将各个部件之间的信号进行传输和交换。

它可以分为CAN总线、LIN总线等。

5. 电源系统电源系统是汽车发动机电控系统的基础。

它包括蓄电池、发电机等。

三、工作原理汽车发动机电控系统的工作原理可以分为以下几个步骤：1. 传感器采集数据当发动机运转时，各种传感器会不断采集发动机的数据，比如水温、氧气含量、空气流量等。

2. 信号转换传感器采集到的数据会被转换成数字信号，并通过通讯总线发送给电脑。

3. 数据处理电脑接收到来自传感器的数据后，会根据预设程序进行计算和处理，并输出指令到执行机构。

4. 执行操作执行机构会根据来自电脑的指令，对发动机进行各种操作。

比如喷油嘴会根据指令喷出适量燃油，点火线圈则会在合适时刻点火。

5. 监测反馈整个过程中，电脑不断监测和反馈各种参数，并根据反馈信息对操作进行微调。

比如当水温过高时，电脑会减少燃油喷射量，以降低发动机温度。

四、总结汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。

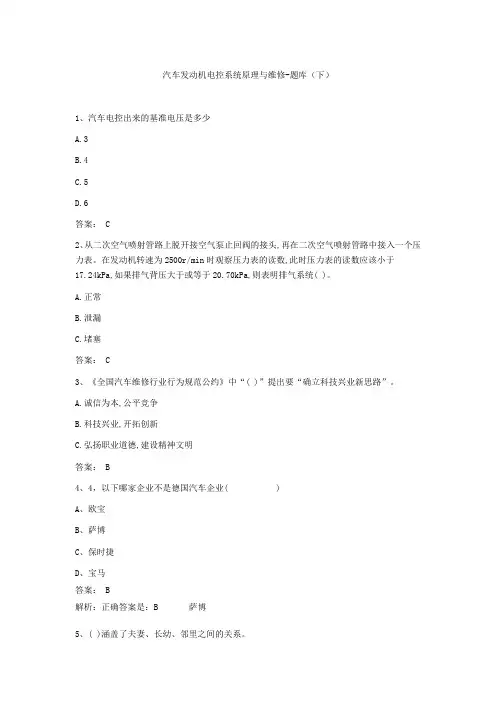

汽车发动机电控系统原理与维修-题库（下）1、汽车电控出来的基准电压是多少A.3B.4C.5D.6答案： C2、从二次空气喷射管路上脱开接空气泵止回阀的接头,再在二次空气喷射管路中接入一个压力表。

在发动机转速为2500r/min时观察压力表的读数,此时压力表的读数应该小于17.24kPa,如果排气背压大于或等于20.70kPa,则表明排气系统( )。

A.正常B.泄漏C.堵塞答案： C3、《全国汽车维修行业行为规范公约》中“( )”提出要“确立科技兴业新思路”。

A.诚信为本,公平竞争B.科技兴业,开拓创新C.弘扬职业道德,建设精神文明答案： B4、4，以下哪家企业不是德国汽车企业( )A、欧宝B、萨博C、保时捷D、宝马答案： B解析：正确答案是：B 萨博5、( )涵盖了夫妻、长幼、邻里之间的关系。

A.社会公德B.职业道德C.家庭美德答案： C6、《机动车维修管理规定》中规定,机动车维修经营者超出备案的结算工时定额、结算工时单价向托修方收费的,由县级以上道路运输管理机构( )。

A.处以违法所得2倍以上10倍以下的罚款B.责令其停止经营C.责令其限期整改答案： C7、《机动车维修管理规定》中规定,道路运输管理机构应加强对机动车维修专业技术人员的管理,严格执行专业技术人员( )和管理制度。

A.培训B.奖励C.考试答案： C8、奉献社会的精神主要强调的是一种( )的精神。

A.兢兢业业B.任劳任怨C.忘我的全身心投入答案： C9、在每一缸的进气门前均安装1只喷油器的汽油喷射系统叫做( )。

A.缸外进气管汽油喷射系统B.多点汽油喷射系统C.多点顺序喷射系统答案： B10、机动车维修企业质量信誉考核中,维修质量指标包括( )建设和实施情况。

A.质量管理制度B.质量管理网络C.质量保证体系答案： C11、1,第一家采用流水线生产方式的汽车企业是（）A.奔驰B.福特C.雪佛兰D.丰田答案： B解析：答案是B 福特12、《机动车维修管理规定》中规定,在质量保证期内因维修质量原因造成机动车无法正常行驶的,维修经营者应该( )。

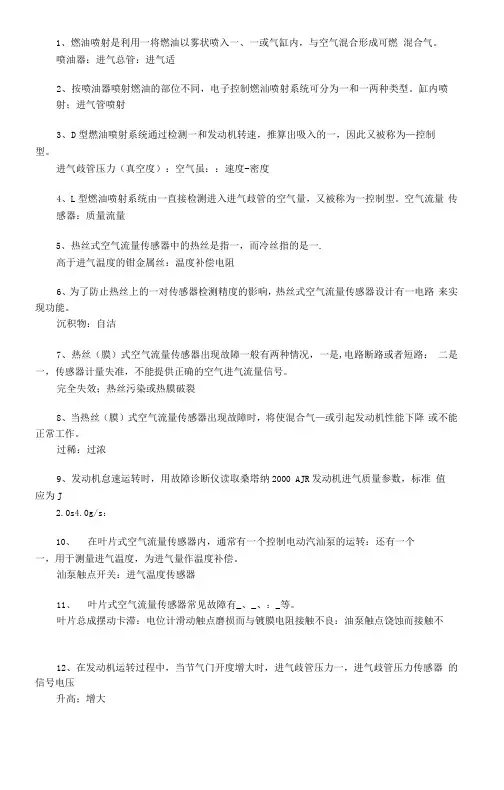

1、燃油喷射是利用一将燃油以雾状喷入一、一或气缸内，与空气混合形成可燃混合气。

喷油器：进气总管：进气适2、按喷油器喷射燃油的部位不同，电子控制燃汕喷射系统可分为一和一两种类型。

缸内喷射；进气管喷射3、D型燃油喷射系统通过检测一和发动机转速，推算出吸入的一，因此又被称为—控制型。

进气歧管压力（真空度）：空气虽：：速度-密度4、L型燃油喷射系统由一直接检测进入进气歧管的空气量，又被称为一控制型。

空气流量传感器：质量流量5、热丝式空气流量传感器中的热丝是指一，而冷丝指的是一.高于进气温度的钳金属丝：温度补偿电阻6、为了防止热丝上的一对传感器检测精度的影响，热丝式空气流量传感器设计有一电路来实现功能。

沉积物：自洁7、热丝（膜）式空气流量传感器出现故障一般有两种情况，一是,电路断路或者短路：二是一，传感器计量失准，不能提供正确的空气进气流量信号。

完全失效；热丝污染或热膜破裂8、当热丝（膜）式空气流量传感器出现故障时，将使混合气—或引起发动机性能下降或不能正常工作。

过稀：过浓9、发动机怠速运转时，用故障诊断仪读取桑塔纳2000 AJR发动机进气质量参数，标准值应为J2.0s4.0g/s：10、在叶片式空气流量传感器内，通常有一个控制电动汽汕泵的运转：还有一个一，用于测量进气温度，为进气量作温度补偿。

汕泵触点开关：进气温度传感器11、叶片式空气流量传感器常见故障有_、_、：_等。

叶片总成摆动卡滞：电位计滑动触点磨损而与镀膜电阻接触不良：油泵触点饶蚀而接触不12、在发动机运转过程中，当节气门开度增大时，进气歧管压力一，进气歧管压力传感器的信号电压升高；增大13、用故障诊断仪读取进气歧管绝对压力数据流，当将点火开关程于ON时，测得的进气歧管绝对压力应该在一kPa左右，与一相同。

发动机息速运转时，测得的进气歧管绝对压力为____________ kPao101；大气压力；20~48kPa14、触点开关式节气门位宜传感器上的两个触点分别是一、怠速触点IDL：功率触点PSW15、在用示波器检测触点与可变电阻组合式节气门位置传感器的输出信号电压波形时，波形上不应有任何一、—或—o断裂：对地尖峰：大跌落16、与触点与可变电阻组合式节气门位置传感器相比，线性式节气门位置传感器无一,而用一信号检测怠速运行工况。

《汽车发动机电控系统原理与维修》课程思政教学案例一、课程简介《汽车发动机电控系统原理与维修》是一门专业课程，旨在帮助学生掌握汽车发动机电控系统的基本原理、诊断与维修方法。

本课程注重理论与实践相结合，通过案例分析、实践操作等方式，使学生掌握汽车发动机电控系统的故障诊断与排除技能。

在教学过程中，教师应注重培养学生的独立思考能力和创新意识，以提高学生的综合素质和职业竞争力。

二、课程思政元素融入在《汽车发动机电控系统原理与维修》课程中，我们注重融入思政元素，培养学生良好的职业素养和社会责任感。

具体措施如下：1. 职业道德教育：在教学过程中，教师通过案例分析等形式，让学生了解汽车维修行业中的职业道德规范，如诚实守信、遵纪守法、保护环境等，以培养学生的职业操守。

2. 团队合作意识：在实践操作中，教师鼓励学生进行团队合作，共同解决问题。

通过这种方式，培养学生的团队意识和协作精神，增强学生的社会责任感。

3. 环保意识：在教学过程中，教师注重引导学生关注环保问题，让学生了解汽车维修过程中可能产生的环境污染问题，并鼓励学生采取措施减少污染，提高学生的环保意识。

三、教学实施与方法1. 课堂导入：通过案例导入，引导学生进入课程内容，激发学生的学习兴趣。

2. 理论知识讲解：结合图片、视频等多媒体手段，深入浅出地讲解汽车发动机电控系统的基本原理和结构。

3. 实践操作：组织学生进行实践操作，通过实际操作加深学生对理论知识的理解。

在实践操作过程中，教师进行现场指导，及时纠正错误，确保学生掌握正确的操作方法。

4. 案例分析：选取典型的故障案例进行分析，引导学生运用所学知识进行故障诊断与排除。

通过案例分析，培养学生的独立思考能力和创新意识。

5. 课堂讨论：鼓励学生进行课堂讨论，引导学生发表自己的见解，培养学生的表达能力和沟通能力。

6. 课后作业与反思：布置课后作业，让学生对所学知识进行复习和反思。

通过反思，帮助学生发现自己的不足之处，及时改进。

汽车发动机电控系统的工作原理一、引言汽车发动机电控系统是现代汽车的重要组成部分，它通过控制发动机的燃油喷射、点火时间等参数，实现对发动机的精准控制。

本文将从系统组成、工作原理、常见故障等方面进行详细介绍。

二、系统组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器：包括氧气传感器、水温传感器、空气流量传感器等，用于采集发动机运行时的各种参数。

2. 控制单元：也称为ECU（Engine Control Unit），是整个系统的核心部件，负责接收传感器采集到的数据，并根据预设的程序进行计算和判断，最终输出相应的控制信号。

3. 执行器：包括喷油嘴、点火线圈等，用于执行ECU输出的控制信号。

4. 电源：提供整个系统所需的电能。

三、工作原理汽车发动机电控系统主要实现以下功能：1. 燃油喷射量控制燃油喷射量是影响发动机燃烧效率和排放水平的重要参数。

当ECU接收到传感器采集到的数据后，根据预设的程序计算出最佳的燃油喷射量，并通过喷油嘴输出相应的控制信号，从而实现对燃油喷射量的精准控制。

2. 点火时间控制点火时间是指点火线圈在发动机正时点前后产生高压电弧的时间点。

它直接影响着发动机的功率和燃油经济性。

当ECU接收到传感器采集到的数据后，根据预设的程序计算出最佳的点火时间，并通过点火线圈输出相应的控制信号，从而实现对点火时间的精准控制。

3. 排放控制汽车排放是环保问题中不可忽视的一部分。

发动机电控系统通过精准地控制燃油喷射量和点火时间等参数，使发动机在工作过程中产生更少、更干净的废气。

四、常见故障及解决方法1. 传感器故障：由于传感器长期工作在恶劣环境下，容易受到污染或损坏。

当传感器故障时，ECU将无法正确地采集和处理数据，导致发动机工作不稳定、动力下降等问题。

解决方法是更换故障传感器。

2. 控制单元故障：由于控制单元长期工作在高温、高压的环境下，容易受到电路老化或损坏。

当控制单元故障时，ECU将无法正常工作，导致发动机无法启动或失去控制等问题。

汽车电控发动机系统故障诊断与维修技术汽车电控发动机系统是现代汽车中的重要组成部分，它通过电子控制单元（ECU）对发动机进行精准控制，保证汽车的正常运行和性能表现。

汽车电控发动机系统在长期使用过程中，也会出现各种故障，需要及时诊断和维修。

本文将介绍汽车电控发动机系统常见的故障诊断与维修技术，帮助广大车主和维修人员更好地了解和处理这方面的问题。

一、故障诊断方法1. 故障代码诊断现代汽车配备了诊断接口，可以通过连接诊断工具读取发动机系统的故障代码。

这些故障代码通常包含了发动机系统的各种传感器和执行器的故障信息，可以帮助快速锁定故障位置。

一旦发动机出现异常，首先应该通过读取故障代码进行诊断。

2. 数据流诊断除了故障代码，诊断工具还可以通过数据流功能读取发动机系统的各种实时数据，如水温、氧传感器数据、节气门位置等。

通过这些数据可以判断发动机系统的工作状态，从而定位故障原因。

3. 观察灯光和声音当发动机系统出现故障时，车辆仪表盘上的灯光和发动机工作时的异常声音也会发出提示。

比如发动机故障指示灯可能会亮起，或者发动机工作时会出现异常噪音。

这些都可以作为进一步诊断的参考依据。

二、常见故障及维修技术1. 传感器故障发动机系统中包括了多种传感器，如进气温度传感器、氧传感器、节气门位置传感器等。

当这些传感器出现故障时，会导致发动机性能下降、油耗增加甚至无法启动。

对于这些传感器故障，通常需要更换故障传感器，维修人员可以通过诊断工具读取故障代码和数据流信息，验证传感器的工作状态，从而确定故障原因并进行更换。

2. 点火系统故障发动机点火系统是保证汽车正常工作的重要系统之一，包括了点火线圈、火花塞等部件。

当点火系统出现故障时，会导致发动机无法正常工作，甚至无法启动。

对于这类故障，维修人员需要通过测量点火线圈的电阻或者使用专业的点火系统测试仪器进行诊断，从而确认故障部件并进行更换。

发动机进气系统是保证发动机正常工作的重要组成部分，包括了空气滤清器、节气门、进气岐管等部件。

汽车发动机电控系统的工作原理一、引言汽车发动机电控系统是现代汽车中至关重要的一个部分。

它通过准确地控制发动机的工作过程，以实现高效、低污染、低油耗的目标。

本文将对汽车发动机电控系统的工作原理进行全面、详细、完整的探讨。

二、传统汽车发动机的工作原理在介绍汽车发动机电控系统之前，首先需要了解传统汽车发动机的工作原理。

传统汽车发动机是通过机械和电气元件组成的系统，其工作过程如下：1. 吸气过程汽车发动机在工作循环的第一阶段进行吸气过程。

活塞由上往下运动，气门打开，进气阀打开，空气通过进气道进入气缸。

这个过程中，空气中的污染物也会进入气缸，导致汽车尾气排放的污染问题。

2. 压缩过程在吸气过程后，发动机进入压缩过程。

活塞由下往上运动，同时进气和排气阀关闭，气缸内的空气被压缩，使得气体的密度和压力升高。

这一过程是发动机能够产生高温高压燃烧气体的关键。

3. 燃烧过程压缩过程结束后，发动机进入燃烧过程。

活塞靠近最高点时，喷油器向气缸内喷入燃油，燃油与空气混合并被点燃。

燃烧产生的高温高压气体推动活塞向下运动，输出动力。

4. 排气过程燃烧过程结束后，发动机进入排气过程。

排气阀打开，活塞向上运动，将燃烧产生的废气排出气缸，通过排气管排放到大气中。

三、汽车发动机电控系统的组成汽车发动机电控系统通过电子元件和传感器组成，主要包括以下几个部分：1. 传感器发动机电控系统中的传感器用于实时监测发动机工作状态，通过将物理量转化为电信号，提供给控制单元。

常见的传感器包括氧气传感器、温度传感器、气压传感器等。

2. 控制单元控制单元是发动机电控系统的核心部分，它接收传感器提供的信息，并根据预设的程序进行计算和控制。

控制单元通常由微处理器和相关的软件组成，能够精确控制发动机的工作过程。

3. 执行器执行器是控制单元通过输出信号来控制发动机的部件。

常见的执行器包括喷油器、点火器、进气门控制器等。

控制单元根据传感器提供的信息，精确地控制执行器的工作，以实现发动机的最优工作状态。
