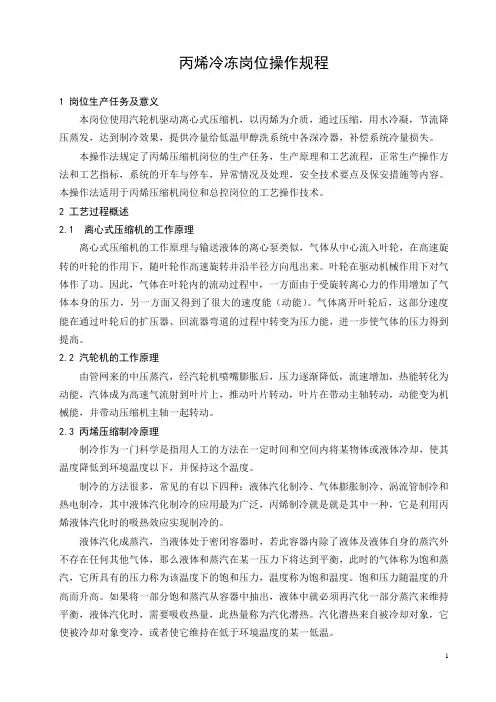

丙烯冷冻岗位操作规程1 岗位生产任务及意义本岗位使用汽轮机驱动离心式压缩机，以丙烯为介质，通过压缩，用水冷凝，节流降压蒸发，达到制冷效果，提供冷量给低温甲醇洗系统中各深冷器，补偿系统冷量损失。
本操作法规定了丙烯压缩机岗位的生产任务，生产原理和工艺流程，正常生产操作方法和工艺指标，系统的开车与停车，异常情况及处理，安全技术要点及保安措施等内容。
本操作法适用于丙烯压缩机岗位和总控岗位的工艺操作技术。
2 工艺过程概述2.1 离心式压缩机的工作原理离心式压缩机的工作原理与输送液体的离心泵类似，气体从中心流入叶轮，在高速旋转的叶轮的作用下，随叶轮作高速旋转并沿半径方向甩出来。
叶轮在驱动机械作用下对气体作了功。
因此，气体在叶轮内的流动过程中，一方面由于受旋转离心力的作用增加了气体本身的压力，另一方面又得到了很大的速度能（动能）。
气体离开叶轮后，这部分速度能在通过叶轮后的扩压器、回流器弯道的过程中转变为压力能，进一步使气体的压力得到提高。
2.2 汽轮机的工作原理由管网来的中压蒸汽，经汽轮机喷嘴膨胀后，压力逐渐降低，流速增加，热能转化为动能，汽体成为高速气流射到叶片上，推动叶片转动，叶片在带动主轴转动，动能变为机械能，并带动压缩机主轴一起转动。
2.3 丙烯压缩制冷原理制冷作为一门科学是指用人工的方法在一定时间和空间内将某物体或液体冷却，使其温度降低到环境温度以下，并保持这个温度。
制冷的方法很多，常见的有以下四种：液体汽化制冷、气体膨胀制冷、涡流管制冷和热电制冷，其中液体汽化制冷的应用最为广泛，丙烯制冷就是就是其中一种，它是利用丙烯液体汽化时的吸热效应实现制冷的。
液体汽化成蒸汽，当液体处于密闭容器时，若此容器内除了液体及液体自身的蒸汽外不存在任何其他气体，那么液体和蒸汽在某一压力下将达到平衡，此时的气体称为饱和蒸汽，它所具有的压力称为该温度下的饱和压力，温度称为饱和温度。
饱和压力随温度的升高而升高。
如果将一部分饱和蒸汽从容器中抽出，液体中就必须再汽化一部分蒸汽来维持平衡，液体汽化时，需要吸收热量，此热量称为汽化潜热。
科技创新27产 城离心式丙烯制冷压缩机制冷原理及试车流程刘悦 翟振宇沈阳鼓风机集团股份有限公司，辽宁沈阳110000摘要：离心式丙烯制冷压缩机广泛应用于煤化工领域，丙烯制冷压缩机普遍存在开车过程繁琐、工艺调整困难等问题，本文简单阐述离心式丙烯制冷压缩机的制冷原理、工艺流程，并结合现场实际经验总结试车流程及相关注意事项。
关键词：丙烯制冷压缩机；制冷流程；试车流程。
一、制冷原理丙烯制冷过程是将气态丙烯经压缩机压缩至常温下可液化的压力，压缩机出口高温高压的制冷剂用循环水冷却、液化，高压、液态的制冷剂送至换热器经降压、气化而吸收大量热量，蒸发吸热带走系统内的热量，保证工艺生产在低温条件下进行。
二、制冷流程以常用的单缸两段离心式丙烯制冷压缩机为例，整个制冷循环系统的组成按顺序依次为：蒸发器、一段入口气液分离器、二段出口后预冷却器、冷凝器、储液器、不凝气分离器、经济器（见图1简图）。
装置正常生产时，从下游工段过来的气体丙烯，进入气液分离器，气体中的液滴分离出来后进入压缩机一段入口。
压缩机一段出口的气体，与经济器壳程中经气液分离器分离后的气体混合一起进入二段入口，继续压缩。
二段出口气体丙烯依次进入预冷却器、冷凝器，气体丙烯通过循环水冷却冷凝成液态丙烯后，液态丙烯通过重力作用，进入储液器。
储液器中的液态丙烯，再分两路，分别进入经济器的壳程和管程，其中壳程中的液态丙烯通过节流降压，会产生气化，作为管程液态丙烯的制冷剂，使液态丙烯温度进一步降低达到制冷要求，其中管程液态丙烯被送往下游工段作为蒸发制冷剂，同时壳程气态丙烯经气液分离器后作为压缩机二段补气。
各冷点蒸发后的气体返回本系统完成制冷循环，其中下游制冷后未气化的丙烯，经闪蒸罐蒸发后返回本系统。
冷冻系统制冷过程中积累的不凝性气体和安全阀放空气体，经放空总管进入火炬。
压缩机设有两个防喘振阀，分别为二回一、二回二，其中二回一为由预冷却器后回流至一段入口气液分离罐，二回二为由预冷却器后回流至经济器壳程二段补气处。
