丙烯制冷压缩机601JT透平操作说明书

丙烯冷冻岗位操作规程1 岗位生产任务及意义本岗位使用汽轮机驱动离心式压缩机，以丙烯为介质，通过压缩，用水冷凝，节流降压蒸发，达到制冷效果，提供冷量给低温甲醇洗系统中各深冷器，补偿系统冷量损失。

本操作法规定了丙烯压缩机岗位的生产任务，生产原理和工艺流程，正常生产操作方法和工艺指标，系统的开车与停车，异常情况及处理，安全技术要点及保安措施等内容。

本操作法适用于丙烯压缩机岗位和总控岗位的工艺操作技术。

2 工艺过程概述2.1 离心式压缩机的工作原理离心式压缩机的工作原理与输送液体的离心泵类似，气体从中心流入叶轮，在高速旋转的叶轮的作用下，随叶轮作高速旋转并沿半径方向甩出来。

叶轮在驱动机械作用下对气体作了功。

因此，气体在叶轮内的流动过程中，一方面由于受旋转离心力的作用增加了气体本身的压力，另一方面又得到了很大的速度能（动能）。

气体离开叶轮后，这部分速度能在通过叶轮后的扩压器、回流器弯道的过程中转变为压力能，进一步使气体的压力得到提高。

2.2 汽轮机的工作原理由管网来的中压蒸汽，经汽轮机喷嘴膨胀后，压力逐渐降低，流速增加，热能转化为动能，汽体成为高速气流射到叶片上，推动叶片转动，叶片在带动主轴转动，动能变为机械能，并带动压缩机主轴一起转动。

2.3 丙烯压缩制冷原理制冷作为一门科学是指用人工的方法在一定时间和空间内将某物体或液体冷却，使其温度降低到环境温度以下，并保持这个温度。

制冷的方法很多，常见的有以下四种：液体汽化制冷、气体膨胀制冷、涡流管制冷和热电制冷，其中液体汽化制冷的应用最为广泛，丙烯制冷就是就是其中一种，它是利用丙烯液体汽化时的吸热效应实现制冷的。

液体汽化成蒸汽，当液体处于密闭容器时，若此容器内除了液体及液体自身的蒸汽外不存在任何其他气体，那么液体和蒸汽在某一压力下将达到平衡，此时的气体称为饱和蒸汽，它所具有的压力称为该温度下的饱和压力，温度称为饱和温度。

饱和压力随温度的升高而升高。

如果将一部分饱和蒸汽从容器中抽出，液体中就必须再汽化一部分蒸汽来维持平衡，液体汽化时，需要吸收热量，此热量称为汽化潜热。

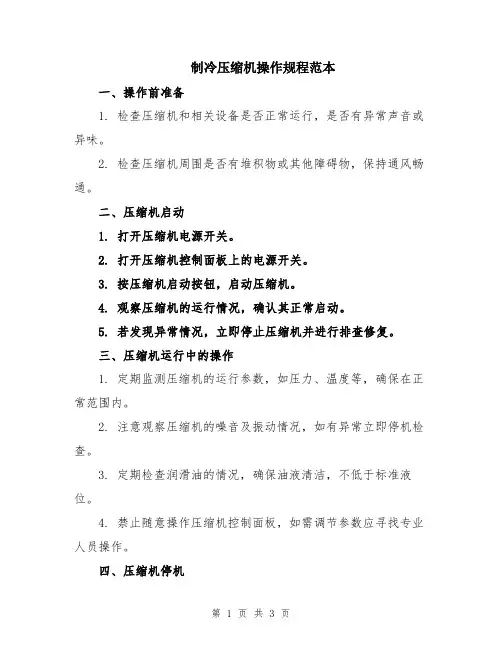

制冷压缩机操作规程范本一、操作前准备1. 检查压缩机和相关设备是否正常运行，是否有异常声音或异味。

2. 检查压缩机周围是否有堆积物或其他障碍物，保持通风畅通。

二、压缩机启动1. 打开压缩机电源开关。

2. 打开压缩机控制面板上的电源开关。

3. 按压缩机启动按钮，启动压缩机。

4. 观察压缩机的运行情况，确认其正常启动。

5. 若发现异常情况，立即停止压缩机并进行排查修复。

三、压缩机运行中的操作1. 定期监测压缩机的运行参数，如压力、温度等，确保在正常范围内。

2. 注意观察压缩机的噪音及振动情况，如有异常立即停机检查。

3. 定期检查润滑油的情况，确保油液清洁，不低于标准液位。

4. 禁止随意操作压缩机控制面板，如需调节参数应寻找专业人员操作。

四、压缩机停机1. 停止压缩机前，先关闭与其连接的设备的电源开关。

2. 检查压缩机周围是否有残余压力，确认安全后，关闭压缩机的电源开关。

3. 关闭压缩机的控制面板上的电源开关。

4. 待压缩机完全停止后，关闭压缩机电源开关。

5. 断开压缩机与其他设备的连接。

五、压缩机维护1. 定期检查压缩机的润滑系统，更换润滑油并清洗油路。

2. 定期清洗压缩机的外部表面，保持其清洁。

3. 清洗或更换压缩机的过滤器和滤芯。

4. 对压缩机进行定期检查和保养，如有故障及时修复。

六、安全注意事项1. 切勿在压缩机运行时触摸其表面，以免烫伤。

2. 注意操作环境的清洁和通风，避免有害气体积聚。

3. 定期检查压缩机及其相关设备的接地线是否正常。

4. 严禁将其他物体放置在压缩机上，以免影响散热和正常运行。

5. 禁止随意拆卸压缩机的外壳，如需维修应找专业人员操作。

6. 不得将压缩机用于不符合其规定用途的场合。

7. 若发生火灾、漏电等紧急情况，应立即切断电源并采取相应紧急措施。

七、操作记录1. 压缩机的启动、停机和维护等操作应有相应的记录，并保存在压缩机操作记录簿中。

2. 记录中应包括操作人员、操作时间、操作内容等信息，以备查看和追溯。

透平压缩机安全技术操作规程一、开车前的准备工作1、清除设备周围的无关杂物，并保持清洁整齐。

2、各项修理工作结束，经检查达到技术要求，设备、管道、阀门等安装连接完好。

3、按照工艺流程对设备、管道、阀门及法兰等处作详细检查，保持系统畅通。

4、联系仪表工检查仪表、信号、联锁、调节装置，使其处于良好状态。

5、联系电工，对电器设备作详细检查，确认无问题后送电。

6、开启油泵，使润滑油进行循环，利用油压控制阀和各用油油节阀调节各油点油压符合工艺规定，当冬季开车时，油槽油滑低于25℃时，开车前8小时开电加热器预热。

7、打开机壳各导淋阀，进行放水，确认无冷凝水后再关闭。

8、调节遥控旋扭，使透平压缩机空气入口阀门开度10-15%。

9、打开放空伐，尾气入口阀，近路阀和膨胀机作上的手动阀，稍开密封空气阀门。

10、需要时在仪表工、电工的协助下，进行联锁信号的假动作试验效果必须符合前述规定，否则不能进行校验。

11、联系水泵房送循环水，待水引入工序后,往中冷器、电动机冷却器等设备内通入冷却水。

油冷器可根据润滑油温度的高低是否通入冷却水或透平压缩机启动后再通入。

12、准备好记录本、记录报表、工具及防护用具等。

二、开车1、由电工启动主机，注意启动时间，一般正常为40~50秒，倾听机器声音，注意各工艺指标，入口负压不得超过60KPa，轴位移不得超过规定。

2、当油压升高后，说明油泵投入工作，迅速将油泵切换为自动位置，注意调节油压到正常。

3、透平压缩机运正常后向系统导气，关闭放空阀，慢慢关小近路阀，将空气导入系统，直到满足氧化点火时需要的空气为止。

同时调节二次空气遥控阀,向漂白塔送二次空气。

调节尾气入口阀，将氧化炉压力提到0.3MPa。

4、在提压和导气过程中同时调节空气入口阀，保证透平压缩机不低于发生喘振的打气量。

5、调节膨胀机密封压力，油封压力和平衡空气压力分别为0.45MPa，490KPa和3.9KMPa。

6、调节中冷器、油冷器水量，使二段入口气体温度、出口油温符合规定。

压缩机乙烯工业2017,29(2) 60~64ETHYLENE INDUSTRY丙烯制冷压缩机蒸汽透平单试技术彭志莱，类占峰，王鹏鹏(中国石油四川石化有限责任公司，四川彭州611930)摘要：介绍了中国石油四川石化有限责任公司乙烯装置丙烯制冷压缩机蒸汽透平单试技术，包括 蒸汽暖管、辅助系统开车、联锁系统调试、透平启动升速及单试项目检查，结合施工现场实际情况及其它 乙烯装置蒸汽透平单机试车经验，提出了具体的实施方案。

以为实现乙烯装置“安稳长满优”运行打下坚实基础。

关键词：丙烯制冷压缩机透平试车中国石油四川石化有限责任公司乙烯装置共 有3台压缩机组，分别是裂解气压缩机、丙烯制冷 压缩机和乙烯制冷压缩机，主要为整个乙烯装置 提供动力和冷剂。

丙烯制冷压缩机系统是1个封 闭的由蒸汽透平驱动的四段离心式压缩机系统，制冷介质为丙烯，为装置提供-37, -21，-7，7 P4个级位的冷剂，是乙烯“三机”中的核心机组，其 透平单试尤为重要。

1透平单试运行1.1透平单试的目的透平单试的目的是为了检验透平在空负荷运 转过程中的轴振动、轴位移、轴承温度、转速等运 行参数以及控制系统、保护系统等是否满足其设 计要求，并在试运行过程中检验和调整机组各部 分的执行机构是否动作灵活、满足设计要求。

检 验和调整电气、仪表自动控制系统及其配套设备 的可靠性和灵敏性；检验机组的油系统、复水系 统、抽真空系统、蒸汽系统、干气密封系统等辅助 系统的协调工作情况，同时对设备设计、制造和安 装质量和性能进行全面考核，为乙烯装置联动试 车和实物料开车创造必要条件。

1.2透平单试说明丙烯制冷压缩机透平单试前，应通知设备制 造厂技术人员到场并采取由建设单位指挥，施工 单位配合，总承包单位协调，监理单位确认的工作流程。

在透平单试过程中，应由建设单位安排合 格的操作人员进行操作，建设单位应建立有效的 操作指挥系统。

施工单位负责准备透平单试所需 的材料、工具，并负责透平单试的记录工作。

档案号：手册编号：中石油兰州石化公司60万吨/年乙烯改扩建工程乙烯装置丙烯制冷压缩机601JT透平操作说明书合同号：项目编号：R05T000703制造厂家：Elliott Ebara Turbomachinery Corp.二○○六年四月目录介绍 (1)关于开箱后的操作程序说明 (1)供汽 (2)EBARA公司关于蒸汽纯度指标的说明 (2)安全注意事项 (3)控制系统说明 (4)执行机构 (4)TM25执行机构 (4)正确过滤 (4)跳车阀和节流阀 (5)系统操作 (5)首次开车前的准备工作 (5)关于蒸汽透平系统初次开车的建议 (8)透平脱机运行检查 (9)透平超速试验 (16)调速器超速跳车试验 (16)联机运行检查 (17)稳定透平速度 (18)热矫正检查 (18)振动能级 (18)开车程序 (18)常规操作 (19)机组停车 (19)正常停车程序 (19)紧急停车（跳车指令） (20)运行检查 (20)日常机组运行检查 (20)自动密封蒸汽和泄流系统 (21)旋转装置的运行 (22)透平操作数据表（3－1） (23)冷开车曲线图（3－1） (24)蒸汽透平性能曲线说明 (26)透平预测性能一览表 (27)埃利奥特公司对蒸汽流量与透平轴功率的预测性能曲线 (29)蒸汽流量与透平排气压力的设计操作限定值 (30)第三章：透平操作说明书（兰州60万吨乙烯改造项目丙稀(译者注：请确认plopylene是否拼写有误)制冷压缩机601JT驱动装置）EBARA系列编号：R05T000703机架编号：SNV-9Elliott SNV-9型透平为多级、多阀门、凝汽式、单控制抽汽式蒸汽透平。

本透平则配有旋转装置。

介绍：认真遵循本说明可使设备达到设计性能和长期运行。

设备成功运行关键在于认真安装，仔细开车，并在重大质量修理工作发生之前制定一套维修计划。

设备的开、停车程序依其特殊的设计而定。

本说明书旨在对设备的开、停车程序提供指导。

丙烯制冷压缩机蒸汽透平单试技术探讨【摘要】本文探讨了丙烯制冷压缩机与蒸汽透平单试技术的相关理论和应用。

首先介绍了丙烯制冷压缩机的基本原理，包括其工作原理和结构特点。

然后详细解析了蒸汽透平的工作原理及其在工业生产中的应用。

接着分析了如何将丙烯制冷压缩机与蒸汽透平相结合，探讨了这种结合对系统效率的影响。

通过试验方法与结果分析，总结了目前的技术状况，并提出了改进与优化措施，以进一步提高系统的性能和效率。

通过对整个过程的总结，得出了对丙烯制冷压缩机蒸汽透平单试技术的探讨总结，为相关领域的研究和应用提供了重要参考。

【关键词】丙烯制冷压缩机, 蒸汽透平, 技术探讨, 基本原理, 应用, 结合, 试验方法, 结果分析, 技术改进, 优化措施, 总结1. 引言1.1 丙烯制冷压缩机蒸汽透平单试技术探讨介绍丙烯制冷压缩机蒸汽透平单试技术探讨是一门探讨丙烯制冷压缩机与蒸汽透平单试技术结合的领域。

丙烯制冷压缩机是一种常用的制冷设备，通过压缩和膨胀来实现制冷效果。

而蒸汽透平则是利用蒸汽的动能来驱动设备工作，具有高效节能的特点。

两者结合可以有效提高系统的效率和性能。

本文将重点探讨丙烯制冷压缩机和蒸汽透平的基本原理、原理及应用，并分析两者的结合方式。

还将介绍试验方法与结果分析，深入探讨这种技术的优缺点，并提出技术改进与优化措施。

通过对丙烯制冷压缩机蒸汽透平单试技术的深入探讨，可以更好地了解这种技术的应用前景和发展方向。

最终，本文将总结丙烯制冷压缩机蒸汽透平单试技术的关键问题和挑战，为相关研究和实践提供参考和启示。

2. 正文2.1 丙烯制冷压缩机基本原理丙烯制冷压缩机是一种常用于工业制冷领域的设备，其基本原理是通过压缩介质（丙烯）来提高其温度和压力，然后通过冷凝器使其冷却并变成高压液体状态，最终通过膨胀阀降低压力并蒸发成低温低压气体，完成整个制冷循环过程。

丙烯制冷压缩机由压缩机、冷凝器、蒸发器和膨胀阀等组件构成。

压缩机是核心部件，通过压缩来增加介质的压力和温度，冷凝器则用来散热，使高温高压气体冷却成高压液体，蒸发器则是完成蒸发过程，将液体冷却剂蒸发吸收热量变为低温低压气体，最后通过膨胀阀降低气体压力，循环往复制冷。

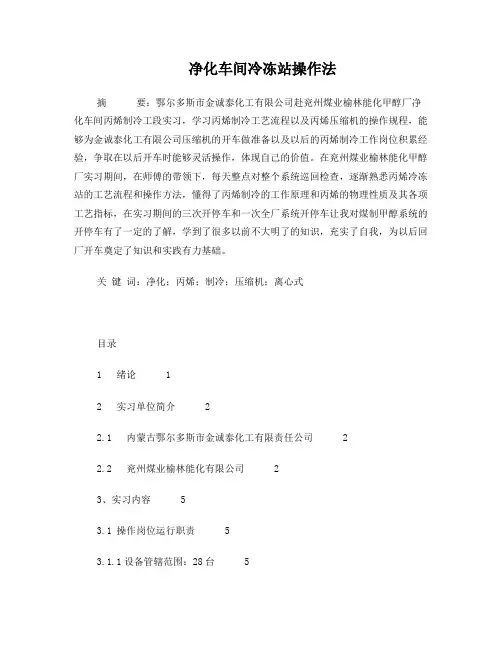

净化车间冷冻站操作法摘要：鄂尔多斯市金诚泰化工有限公司赴兖州煤业榆林能化甲醇厂净化车间丙烯制冷工段实习，学习丙烯制冷工艺流程以及丙烯压缩机的操作规程，能够为金诚泰化工有限公司压缩机的开车做准备以及以后的丙烯制冷工作岗位积累经验，争取在以后开车时能够灵活操作，体现自己的价值。

在兖州煤业榆林能化甲醇厂实习期间，在师傅的带领下，每天整点对整个系统巡回检查，逐渐熟悉丙烯冷冻站的工艺流程和操作方法，懂得了丙烯制冷的工作原理和丙烯的物理性质及其各项工艺指标，在实习期间的三次开停车和一次全厂系统开停车让我对煤制甲醇系统的开停车有了一定的了解，学到了很多以前不大明了的知识，充实了自我，为以后回厂开车奠定了知识和实践有力基础。

关键词：净化；丙烯；制冷；压缩机；离心式目录1 绪论 12 实习单位简介 22.1 内蒙古鄂尔多斯市金诚泰化工有限责任公司 22.2 兖州煤业榆林能化有限公司 23、实习内容 53.1 操作岗位运行职责 53.1.1设备管辖范围：28台 53.2 工艺流程说明 53.2.1丙烯制冷循环系统：图401-3 53.2.2 载冷剂(25%乙二醇水溶液)循环系统：图401-4 6 3.2.3 循环冷却水系统：图401-5 63.2.4 机组润滑油系统：图401-2 63.2.5 汽轮机汽水系统：图401-1 73.3机组仪表指示、报警联锁停机 73.3.1 仪表指示 73.3.2 报警联锁停机： 73.4 机组技术规范 83.4.1 制冷系统特 83.4.2 主机 83.4.3 制冷辅机 93.4.4 润滑要求 103.5 机组操作运行岗位操作法 103.5.1 机组启动前的准备工作 103.5.2 启动机组 133.5.3 机组停机操作 143.6机组正常运行维护 163.6.1 机组正常运行维护中的技术数据、指标 16 3.6.2 本程序增补正常运行维护如下内容 163.7安全技术要求及危害辨识 173.7.1安全技术要求： 173.8 一般故障及处理方法 183.8.1 制冷系统常见故障及处理方法 183.9 机组润滑油充装操作 223.9.1 汽轮机/齿轮箱润滑油充装 223.10 机组试压、真空试验要求 233.11 汽轮机简介 233.12润滑油的作用 293.13 干气密封的简介 304、实习期工作总结和收获 325、致谢 336、附图 341 绪论实习单位：鄂尔多斯市金诚泰化工有限公司工作地点：兖州煤业榆林能化甲醇厂实习目的：学习甲醇厂丙烯制冷的工艺流程和压缩机操作方法，能够为金诚泰化工有限公司压缩机的开车做准备以及以后的丙烯制冷工作岗位积累经验意义：为金诚泰开车积累实践经验，合理创造效益主要内容：公司还在建设中。

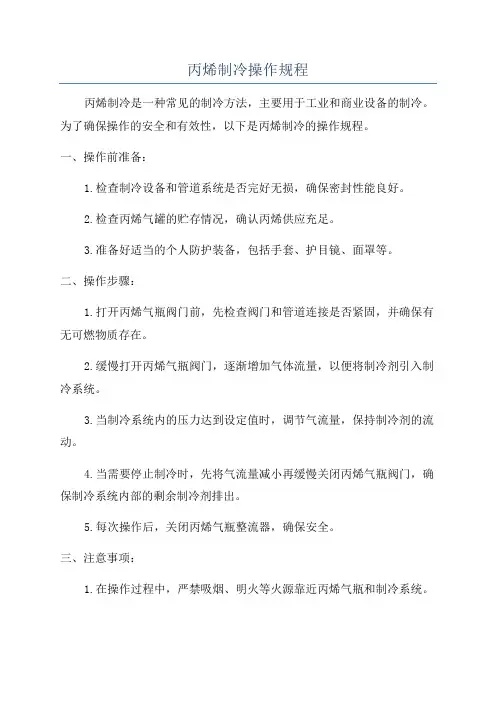

丙烯制冷操作规程丙烯制冷是一种常见的制冷方法，主要用于工业和商业设备的制冷。

为了确保操作的安全和有效性，以下是丙烯制冷的操作规程。

一、操作前准备：1.检查制冷设备和管道系统是否完好无损，确保密封性能良好。

2.检查丙烯气罐的贮存情况，确认丙烯供应充足。

3.准备好适当的个人防护装备，包括手套、护目镜、面罩等。

二、操作步骤：1.打开丙烯气瓶阀门前，先检查阀门和管道连接是否紧固，并确保有无可燃物质存在。

2.缓慢打开丙烯气瓶阀门，逐渐增加气体流量，以便将制冷剂引入制冷系统。

3.当制冷系统内的压力达到设定值时，调节气流量，保持制冷剂的流动。

4.当需要停止制冷时，先将气流量减小再缓慢关闭丙烯气瓶阀门，确保制冷系统内部的剩余制冷剂排出。

5.每次操作后，关闭丙烯气瓶整流器，确保安全。

三、注意事项：1.在操作过程中，严禁吸烟、明火等火源靠近丙烯气瓶和制冷系统。

2.制冷操作需在通风良好的地方进行，以防止丙烯气体积聚造成爆炸危险。

3.确保丙烯气瓶储存区域的环境温度符合安全要求，避免过高温度。

4.定期检查丙烯气瓶的使用寿命和阀门密封性能，如发现异常情况及时更换。

5.在操作过程中应注意周围人员的安全，保持操作区域的整洁。

四、事故处理：1.如果发生丙烯泄漏事故，立即停止操作，切勿使用明火和电器设备。

2.迅速将周围人员疏散到安全地带，并通知相关部门进行处理。

4.在事故处理过程中，应配合相关部门进行调查和整改，以避免类似事故再次发生。

五、操作记录和管理：1.对每次丙烯制冷操作进行记录，包括操作时间、气体流量和制冷效果等信息，以备查证。

2.对制冷设备和管道系统定期进行维护和检修，确保其正常运行。

3.对丙烯气瓶进行定期检查和维护，确保其使用寿命和密封性能。

4.进行员工培训，确保操作人员熟悉丙烯制冷操作规程，并掌握相关的安全知识和应急处置方法。

综上所述，丙烯制冷操作规程旨在确保操作的安全和有效性。

通过遵守规程中的操作步骤和注意事项，可以减少事故的发生，确保制冷系统的正常运行和人员的安全。

制冷压缩机的操作方法制冷压缩机是一种用于制冷和空调系统的重要设备，其工作原理是通过压缩和冷凝工质，从而增加工质的温度和压力，实现对空气或物体的制冷。

下面将详细介绍制冷压缩机的操作方法。

1. 检查设备在操作制冷压缩机之前，首先需要检查设备的各个部分是否完好无损。

包括检查电力供应的电压是否正常，检查冷却水循环系统是否通畅，检查电机和机械传动装置是否正常运转等。

确保设备处于正常工作状态后，方可进行下一步操作。

2. 开启电源将电源连接到制冷压缩机上，确保接线正确，开启电源开关。

然后，观察主控仪表面板，检查仪表是否正常显示电压和电流。

如果显示异常，应及时调整或修理。

3. 开启冷却水循环系统如果制冷压缩机需要水冷却，那么在开启电源之后应该立即打开冷却水循环系统。

检查水泵是否运转正常，水流是否顺畅。

如果有异常现象，应及时检修并清洗。

4. 打开冷却水阀门打开制冷压缩机的冷却水阀门，调整好冷却水流量，保证流量的适度和稳定。

如果流量太小，将会导致压缩机过热，影响制冷效果；而流量过大，则会浪费水资源。

5. 检查排气阀门排气阀门是制冷压缩机中的一个关键部件，用于排除压缩机内部的压缩空气。

在操作制冷压缩机之前，应该检查排气阀门是否打开，确保正常运行。

6. 开启制冷压缩机按下启动按钮，开启制冷压缩机。

此时，注意观察压缩机的启动过程，确保启动过程顺利、无异常。

同时，还要检查压缩机的运行状态，确保无异常噪音和振动。

7. 监测仪表制冷压缩机的运行过程中，需要密切关注主控仪表的显示情况。

包括监测电压、电流、压力、温度等指标，一旦出现异常应及时采取措施解决。

8. 关闭制冷压缩机当不需要制冷时，应及时关闭制冷压缩机。

首先要打开压缩机的排气阀门，确保制冷压缩机内没有剩余的压缩气体。

然后，按下停止按钮，将制冷压缩机停机。

9. 断开电源在停机之后，应该立即断开制冷压缩机的电源，确保安全。

同时，还要对冷却水循环系统进行检查，关闭冷却水阀门，并关闭冷却水泵。

丙烯压缩机操作法一、准备工作1.检查设备。

确认丙烯压缩机的各项设备功能正常，无明显破损或松动。

2.检查冷却系统。

确保冷却水供应正常，水温不超过指定范围。

3.检查排放系统。

确保排放系统通畅，无堵塞或泄漏。

二、启动丙烯压缩机1.打开电源。

将丙烯压缩机连接到稳定电源，并打开电源开关。

2.打开排放系统。

打开排放系统并确保其通畅，防止发生压力过高的情况。

3.开始压缩。

打开压缩机主机的开关，开始进行丙烯气体的压缩。

此时要密切观察压力表的变化。

三、操作丙烯压缩机1.确定压力。

根据工艺要求，设定压缩机的最终工作压力。

在设定压力下，压缩机将自动停机。

2.调整压力。

根据实际需要，可通过调整压缩机的出口阀门，调整压缩机的工作压力。

3.维护冷却系统。

定期检查冷却水供应情况，避免过高温度对设备产生损害。

4.嘴端检查。

定期观察丙烯压缩机的嘴端状况，如发现有异物或积炭等，及时进行清理。

5.维护润滑系统。

定期检查润滑系统的情况，并按照规定周期进行加油或更换润滑油。

6.故障处理。

如发现丙烯压缩机出现异常噪音、振动或温度过高等情况，应立即停机检修。

四、关闭丙烯压缩机1.降压。

在停机前，可通过调整出口阀门逐渐降低压缩机的工作压力，以保证安全停机。

2.关闭压缩机。

关闭压缩机主机的开关，使其停止运转。

3.关闭电源。

关闭电源开关，切断电源供应。

4.关闭排放系统。

关闭排放系统，以确保压力释放完毕。

以上是关于丙烯压缩机操作法的详细介绍。

在操作过程中，必须严格按照操作规程进行操作，确保设备的正常工作和人员的安全。

此外，还必须进行定期维护和检修，以延长设备的使用寿命。
