第2讲_CAE技术基本求解过程

第2讲_CAE技术基本求解过程

4) 解有限元方程
结构平衡方程组进 行边界条件处理 解出节点位移
5) 计算应力
Lzh_CAE 16
3.
等截面直杆在自重作用下应用实例
受自重作用的等截面直杆如图2.2所示，杆的长度为L，截面积为A，弹性模量为E， 单位长度的重量为q，杆的内力为N。
图2.2 受自重作用的等截面直杆
图2.3 离散后的直杆
Lzh_CAE
0 12EI l3 6 EI l2 0 12EI l3 6 EI l2
0 6 EI l2 4 EI l 0 6 EI l2 2 EI l

EA l 0 0 EA l 0 0
0 12EI l3 6 EI 2 l 0 12EI l3 6 EI 2 l
6 EI l2 2 EI l 0 6 EI 2 l 4 EI l 0
2) 单元特性分析 应变：=Bqe
节点位移：d=Nqe
应力： =D =DBqe
节点力与位移的关系 f e=Ke qe
e
V
dV q 虚功原理
T
e
f
K B DBdV
e T V
15
Lzh_CAE
3) 单元组集
整体结构平衡方程组
整体结构所有节点 的位移列阵
F=K q
总的载荷列阵 整体结构的刚度矩阵
内力做的虚功
e
K

V

B T DBdV
3. 能量变分原理方法
l）最小势能原理
弹性体受外力作用产生变形时
泛函
U W
系统总势能 变形势能 势能降低 用变分法求能量泛函的极值 方法就是能量变分原理 虚功 原理

常用CAE分析简介

常用CAE分析简介

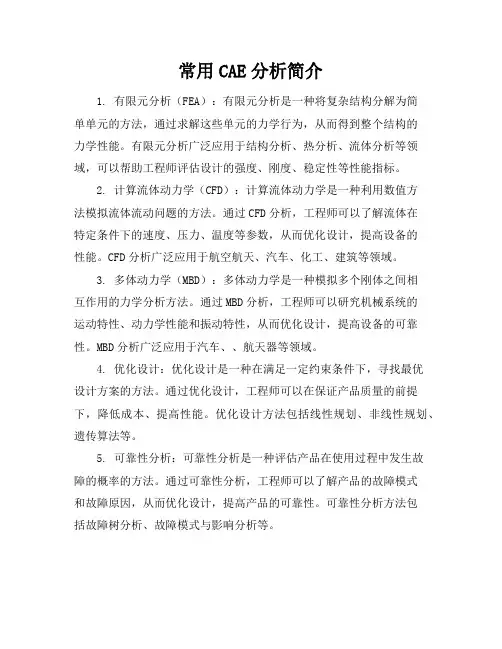

常用CAE分析简介1. 有限元分析（FEA）：有限元分析是一种将复杂结构分解为简单单元的方法，通过求解这些单元的力学行为，从而得到整个结构的力学性能。

有限元分析广泛应用于结构分析、热分析、流体分析等领域，可以帮助工程师评估设计的强度、刚度、稳定性等性能指标。

2. 计算流体动力学（CFD）：计算流体动力学是一种利用数值方法模拟流体流动问题的方法。

通过CFD分析，工程师可以了解流体在特定条件下的速度、压力、温度等参数，从而优化设计，提高设备的性能。

CFD分析广泛应用于航空航天、汽车、化工、建筑等领域。

3. 多体动力学（MBD）：多体动力学是一种模拟多个刚体之间相互作用的力学分析方法。

通过MBD分析，工程师可以研究机械系统的运动特性、动力学性能和振动特性，从而优化设计，提高设备的可靠性。

MBD分析广泛应用于汽车、、航天器等领域。

4. 优化设计：优化设计是一种在满足一定约束条件下，寻找最优设计方案的方法。

通过优化设计，工程师可以在保证产品质量的前提下，降低成本、提高性能。

优化设计方法包括线性规划、非线性规划、遗传算法等。

5. 可靠性分析：可靠性分析是一种评估产品在使用过程中发生故障的概率的方法。

通过可靠性分析，工程师可以了解产品的故障模式和故障原因，从而优化设计，提高产品的可靠性。

可靠性分析方法包括故障树分析、故障模式与影响分析等。

CAE分析在工程领域具有广泛的应用，可以帮助工程师在设计阶段发现潜在问题，优化设计，提高产品质量和降低成本。

随着计算机技术的不断发展，CAE分析将在未来发挥越来越重要的作用。

6. 热分析：热分析是一种评估产品在温度变化下的热传导、热对流和热辐射性能的方法。

通过热分析，工程师可以了解产品在不同温度条件下的热性能，从而优化设计，提高产品的热效率和热稳定性。

热分析广泛应用于电子设备、汽车、航空航天等领域。

7. 声学分析：声学分析是一种评估产品在声波作用下的声学性能的方法。

通过声学分析，工程师可以了解产品在不同频率下的声压级、声强级和声功率级等参数，从而优化设计，提高产品的声学性能。

第2讲_CAE技术基本求解过程

第2讲_CAE技术基本求解过程

图2.4 集中单元重量
推导出各节点位移：
ui (1 i )ui 1 i ui 2
Lzh_CAE
q 1 (1 ) L2 i 2 EA i
式中： i
Li Li 1
将受自重作用的等截面直杆划分成3 个等长的单元(如图2.5所示)，试按有限 元法的思路求解。
ui (1 i )ui 1 i ui 2
k12 k13 k14 vi k 22 k 23 k 24 zi k32 k33 k34 v j k 42 k 43 k 44 j
Lzh_CAE
Fe=Ke qe
梁变形图
梁变形图
EA l 0 0 Ke EA l 0 0

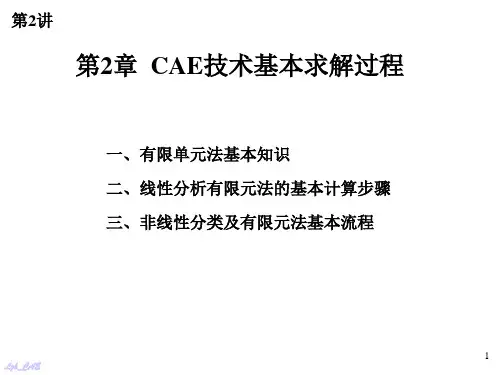

第 2讲
第2章 CAE技术基本求解过程
一、有限单元法基本知识 二、线性分析有限元法的基本计算步骤 三、非线性分类及有限元法基本流程
Lzh_CAE
1
一、有限单元法的基本概念
有限元分析（FEA）
利用数学近似的方法对真实物理系统（几何和 载荷工况）进行模拟。还利用简单而又相互作用 的元素，即单元，就可以用有限数量的未知量去 逼近无限未知量的真实系统。
Lzh_CAE
2
一、有限单元法的基本概念
节点 F 网格 边界 单元
节点数是有限的 单元数目也是有限的
轮齿有限元模型
Lzh_CAE
有限单元
3
网格划分
六面体8节 点单元
Lzh_CAE
4
1．物体离散化
10 9 F 8 7
关键点
6
5
4
3
1
2
LOCAL,11,0,kx(8),ky(8),0,30, , ,1,1, ！建立局部坐标，方便加集中载荷 nn=node(kx(8),ky(8),0) NROTAT,nn Lzh_CAE

CATIA CAE模块命令详解.pdf

CATIA CAE模块命令详解.pdf

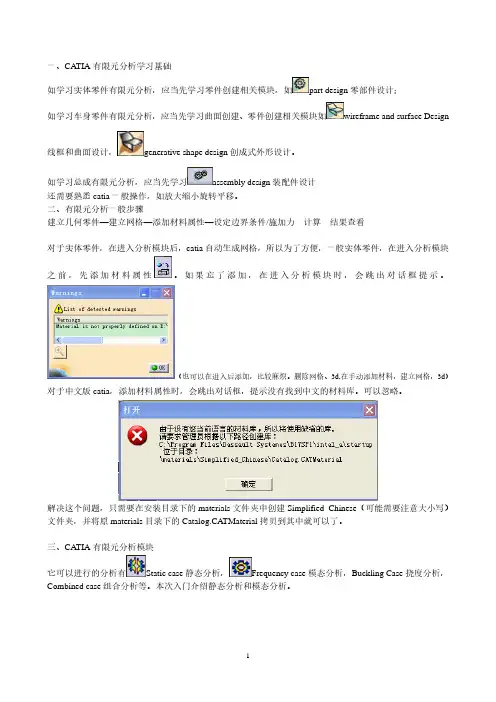

一、CA TIA有限元分析学习基础如学习实体零件有限元分析，应当先学习零件创建相关模块，如part design零部件设计；如学习车身零件有限元分析，应当先学习曲面创建、零件创建相关模块如wireframe and surface Design 线框和曲面设计，generative shape design创成式外形设计。

如学习总成有限元分析，应当先学习assembly design装配件设计还需要熟悉catia一般操作，如放大缩小旋转平移。

二、有限元分析一般步骤建立几何零件—建立网格—添加材料属性—设定边界条件/施加力---计算---结果查看对于实体零件，在进入分析模块后，catia自动生成网格，所以为了方便，一般实体零件，在进入分析模块之前，先添加材料属性。

如果忘了添加，在进入分析模块时，会跳出对话框提示。

（也可以在进入后添加，比较麻烦。

删除网格、3d,在手动添加材料，建立网格，3d）对于中文版catia，添加材料属性时，会跳出对话框，提示没有找到中文的材料库。

可以忽略。

解决这个问题，只需要在安装目录下的materials文件夹中创建Simplified_Chinese（可能需要注意大小写）文件夹，并将原materials目录下的Catalog.CA TMaterial拷贝到其中就可以了。

三、CA TIA有限元分析模块它可以进行的分析有Static case静态分析，Frequency case模态分析，Buckling Case挠度分析，Combined case组合分析等。

本次入门介绍静态分析和模态分析。

四、界面介绍-------------------------------------------------------------- 1、model manager模型管理2、loads 载荷3、restraints 约束4、compute计算5、image云图6、analysis tools 分析工具--------------------------------------------------------------------------- 7、analysis supports连接支持8、connection propertis连接属性9、virtual parts虚拟零件10、网格规范11、Groups群组12、计算存储处理13、material on analysis connection 连接支持的材料14、modulation 模态15、analysis assembly 2d viewer 分析总成结构树分析文件的结构五、入门命令创建四面体网格，用于3D体单元网格划分。

CAE课有限元分析理论基础

CAE课有限元分析理论基础

类型。
精度要求
03
根据问题对精度的要求，选择足够高阶的有限元以保证求解精
度。
常用有限元的介绍
四面体有限元
适用于解决三维问题，具有较高的计算效率 和适应性。
壳体有限元
适用于解决薄壁结构问题，能够模拟结构的 弯曲和变形。
六面体有限元
适用于解决二维和三维问题，精度较高但计 算效率较低。
梁有限元
适用于解决细长结构问题，能够模拟结构的 轴向拉伸和弯曲。
CAE课有限元分析理论基础
目 录
• 引言 • 有限元分析的基本原理 • 有限元的分类和选择 • 有限元分析的实现过程 • 有限元分析的应用实例 • 结论与展望
01 引言
目的和背景
目的
有限元分析（FEA）是一种数值分析方法，用于解决复杂的工程问题，如结构 分析、热传导、流体动力学等。本课程旨在使学生掌握有限元分析的基本原理 和应用。
弯曲有限元
适用于解决大变形问题，如结 构动力学、流体动力学等。
非线性有限元
适用于解决非线性问题，如塑 性力学、断裂力学等。
耦合有限元
适用于解决多物理场耦合问题 ，如流体-结构耦合、电磁-热
耦合等。
有限元的选择
问题特性
01
根据问题的物理特性、边界条件和求解精度要求选择合适的有
限元类型。
计算资源
02
考虑计算资源的限制，选择计算效率高、内存占用小的有限元
04 有限元分析的实现过程
建立模型
确定分析对象和边界条件
首先需要明确分析的对象和所受的边界条件， 这是建立有限元模型的基础。
几何建模
根据分析对象的特点，利用CAD软件建立几何 模型。
模型简化

产品设计CAE有限元分析基础概述PPT教案

产品设计CAE有限元分析基础概述PPT教案
瑞利—里兹法 加权残数法
变分法
形状优化、逆问题
线性问题、静力分析
非线性问题、动力分析
非线性接触碰撞，断裂 力学耦合问题
平面和复杂空间问题
ASK、MSC、Nastran、MARC、 ANSYS、SAP NISA II等
MSC.Patran、MSC.Dytran、 MSC/XL、ADINA、PAMCRASH、COSMOS/M等

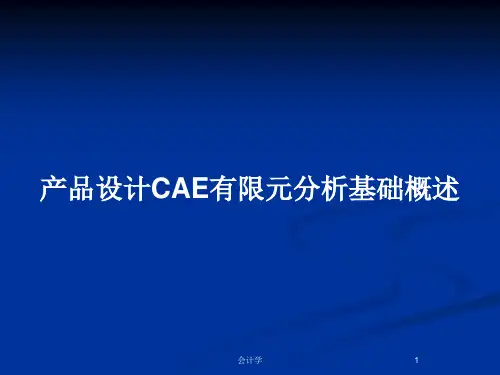

产品设计CAE有限元分析基础概述
会计学
1
第九章 产品设计中的计算机辅助工程（CAE）技术
计算机辅助工程CAE
计算机辅助工程(Computer Aided Engineering，CAE)主要以有限元分析技术为 基础，综合了迅速发展中的计算力学、计算 数学、相关的工程管理学与现代计算技术而 形成的一门综合性、知识密集型的学科。其 相关的软件称为CAE软件。CAE软件能够对 特定产品进行性能分析、预测和优化，也可 以对通用产品进行物理、力学性能分析、模 拟、预测、评价和优化，以实现产品的技术 创新。
4
有限元法的基本概念
有限元分析 有限元分析（FEA，Finite Element
Analysis）是用较简单的问题代替复杂问题后再 求解。它将求解域看成是由许多称为有限元的 小的互连子域组成，对每一单元假定一个合适 的(较简单的）近似解，然后推导求解这个域总 的满足条件(如结构的平衡条件），从而得到问 题的解。有限元是那些集合在一起能够表示实 际连续域的离散单元。
u3
qa 2 EA
对于节点3，λ2=1
-
u2
2u 3
u4
qa2 EA
14
有限元法的基本概念
2) 有限元求解实例
对于结点4．可以有两种处理方法。 ① 直接用第3个单元的内力与结点4上的载荷建立平衡方程

1 CAE技术原理及模拟仿真.ppt

1977年HKS公司成立，开发的ABAQUS软件非线性功能
12
CAE发展历史
特别优异,具有强大的模型级材料模块和宽广的特性分析范围。 1986年ADINA公司成立，开发的ADINA除广泛应用到各
行业之外，还能真正实现流场、结构和热力学的耦合分析，被 业内人士认为是有限元发展方向的代表。
1987年LSTC开发出LS-DYNA,具有强大的显式动力学分 析功能，能模拟仿真工程中的接触、碰撞和爆炸等真实结构行 为。
20世纪90年代是CAE技术的成熟壮大时期。主要发展是 将CAE与CAD和CAM软件集成为CAD/CAE/CAM系统,从而形 成一个完整、方便的实用产品。CAD技术经过三十年的发展, 经历了从线框技术到曲面技术,再到参数化技术,直至目前的变 量化技术,为CAE技术的推广应用打下了坚实的基础。这期间 各CAD软件开发商一方面大力发展自身CAD软件的功能,另一 方面通过扩展CAE功能或并购CAE软件来增加其软件CAE功能 ,如著名的CAD软件CATIA、UG、Pro/E都增加了基本的CAE
7
CAE技术基本概念
3. CAE技术在机械领域中的应用
(1) 运用有限元和模态分析等方法对机械产品的结构进 行强度分析、振动分析和热分析，并运用结构强度与寿命评 估的理论、方法和规范，对结构的安全性、可靠性以及使用 寿命做出评价与估计；
(2) 运用过程优化设计方法在满足设计、工艺等约束条 件下，对产品结构性能及工艺过程达到最优；
1970年Swanson成立Swanson Analysis System Inc. (SASI)后来重组后改为ANSYS公司,开发ANSYS软件。
11
CAE发展历史
至此世界上三大致力于有限元分析的著名CAE软件公司相继成 立。

有限元CAE入门资料

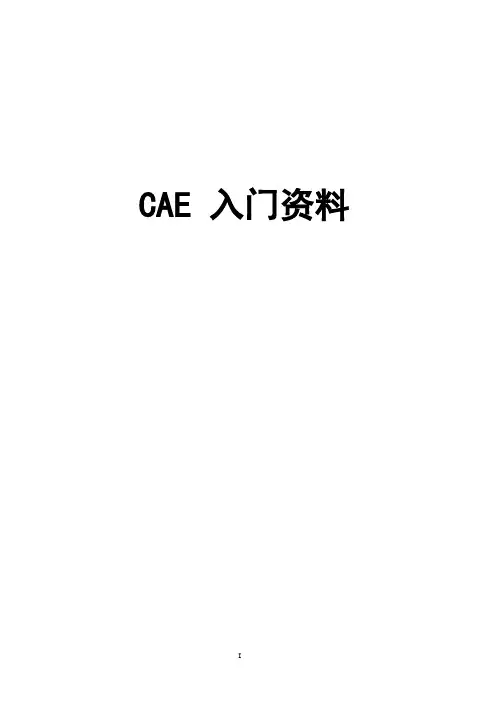

CAE 入门资料目录目录 (i)第1 部CAE总体概貌 (1)1．应力分析和应力 (2)●应力是什么？ (2)●这些地方可用到应力分析！ (3)●变形不能忽视！ (3)●在此时要用应力分析！ (4)●灵活应用应力分析的例子！ (6)2 屈曲分析和屈曲载荷.屈曲模态 (8)●什么是屈曲？ (8)●柱的屈曲 (9)●压力和屈曲载荷的关系 (9)●屈曲模态 (10)●欧拉屈曲 (11)●平板的屈曲 (11)●这时要用到屈曲分析 (13)第2 部CAE基础 (15)1．CAE分析的目的及各种各样的结构模型 (16)1.1铁塔（组合框架结构的例子） (16)●观察位置和模型化 (17)●从远处眺望铁塔 (18)●稍微靠近点眺望铁塔 (19)●再走近一点眺望铁塔 (20)●再更近一点眺望铁塔 (21)1.2电车（板架结构的例子） (22)●考虑电车（板架结构）的模型化 (22)●遥远处眺望电车 (23)●从近处眺望电车 (24)●考虑载荷的模型化 (24)●再更近一点来观察电车 (26)1.3火箭（壳结构例子） (27)●火箭的模型化 (27)●从远处来眺望火箭 (27)●在近处眺望火箭 (29)●再近一点眺望火箭 (29)1.4活塞（实体形状的例子） (30)2．「弹簧模型」和有限元法 (33)●弹簧的行为和[弹簧模型] (33)●弹簧的自由度 (36)●约束决定问题 (40)●约束，就是消灭自由度 (41)●多个弹簧和[弹簧模型]的合成 (41)●弹簧和模型化的具体步骤 (42)●圆棒和[弹簧模型] (48)●变截面圆棒和[弹簧模型] (50)●变截面圆棒和有限元模型 (51)3．有限元法分析的实例 (56)●从身边的例子开始 (56)●分析目的要明确 (56)●结构A，根据约束条件来作模型化 (57)3.1［梁单元］和有限元模型 (58)●目的之1：［想知道构件的弯曲变形......］ (58)●由几何模型生成单元节点 (59)●单元类型和单元特性 (60)●梁单元的特点 (60)●单元特性和材料的特性为什么是必须的？ (61)●具体来算算梁单元的剖面特性 (62)●弹性材料的重要“E、V、G”三角关系！ (63)●约束条件和结构A的模型化 (64)●自由端的载荷模型化 (65)●执行分析 (66)●显示构件的变形 (66)●反力的应用 (68)3.2［2 维单元］和有限元模型 (69)●目的之2：［想知道构件的强度......］.. (69)●由3 维形状出发进行无板厚的模型化处理！ (70)●分析的目的就是求2 维应力状态！ (71)●设置板厚 (74)●结构A作为边界条件进行模型化处理 (75)●约束掉不起作用的自由度 (76)●把载荷分到多个节点上去 (77)●执行分析 (79)●用应力来评价强度 (80)●显示应力的功能 (82)3.3［3 维单元］和有限元模型 (83)●制作步骤 (84)●将构件照原样进行划分 (85)●［3 维单元］求3 维应力状态 (86)●没有必要设置单元特性 (86)●把结构A作为边界条件进行模型化处理 (87)●无用的自由度约束掉 (88)●载荷的模型化很简单 (89)●执行分析 (90)●那么，结果呢？ (91)4．屈曲分析和特征值分析 (93)●屈曲分析载荷设置是关键 (94)●特征值分析一定要有质量 (94)5．试试看分析一下 (96)5.1应力分析 (96)5.2屈曲分析 (97)5.3特征值分析 (98)第3 部应用篇CAE的应用 (100)1．结构模型和单元选择 (101)1．单元选择的方针 (101)2．梁单元和框架结构 (102)2.1 杆单元 (103)2.2 梁单元（框架） (103)2.3 杆单元.梁单元的剖面特性和单元坐标 (104)3．板单元 (105)3.1 板单元和单元坐标 (107)4．实体单元和三维结构 (108)4.1实体单元 (109)4.2板单元和实体单元的种类 (110)5．板单元、实体单元和轴对称结构 (111)6．1 阶单元和2 阶单元 (112)7．刚体（Rigid）单元 (113)8．质量单元 (114)9．良好的单元划分 (114)(1)单元划分的大小 (114)(2)二维单元 (115)(3)单元的分割类型 (116)(4)单元的长宽比（形状比） (116)(5)实体单元 (117)(6)其它单元划分形状上的注意事项 (117)10．材料物理特性的输入 (119)11．单元自动生成后的检查 (120)(1)重节点的合并 (120)(2)重新编号 (121)(3)单元的重复定义 (121)(4)扭曲单元的修改 (121)(5)单元正反面的调整 (122)12．单元和自由度 (122)13.约束条件 (124)13.1 约束给定的方法和分类 (124)14.输入载荷 (125)15.复合结构的例子（实体单元和梁单元、板单元的结合） (126)16.单元输出 (128)17.分析时必要的输入项目 (128)2．材料力学和有限元法 (129)2.1载荷与位移 (129)2.2载荷（load） (130)2.3应力(stress) (132)(1)应力的定义 (132)(2)应力的种类 (133)2.4应变(strain)和位移(displacement) (135)2.5应力和应变的关系 (136)2.6弹性模量 (138)2.7构件的种类 (140)2.8容许应力和安全系数 (140)(1)设计时应考虑的因素 (141)(2)为了产品不会损坏 (141)(3)基于容许应力和安全系数的设计方法 (142)(4)为使产品不会屈曲 (143)(5)为使产品不会疲劳破坏 (143)(6)为使产品不产生共振 (143)(7)为使产品变形而不造成坏影响 (143)2.9有限元法的理论 (144)(1)有限元法的理论 (144)(2)看不见的有限元的内容 (144)3．较专门的分析 (146)3.1局部分析和应力集中 (146)3.1.1分析的特征 (146)3.1.2局部分析的实行 (147)3.1.3 模型化 (149)3.1.4 输出和评价 (150)3.2具有对称性结构的分析 (150)3.2.1分析特征 (151)3.2.2 模型化 (151)3.2.3其它对称模型 (156)3.2.4输出和评价 (158)3.3大规模结构的分析 (158)3.4热应力分析 (159)3.4.1分析特征 (159)3.4.2分析的实行 (160)3.4.3 模型化 (161)3.4.4 输出和评价 (162)3.5振动响应分析 (163)3.5.1分析的特征 (163)3.5.2分析执行 (164)3.5.3 模型化 (165)3.5.4 输出和评价 (167)3.6大变形分析和屈曲 (167)(1)概要 (167)(2)执行 (168)(3)必须进行大变形分析的例子 (169)3.7接触和磨擦 (169)(1)概要 (169)(2)接触单元 (170)3.8弹塑性分析 (171)(2)执行 (172)3.9蠕变分析 (172)(1)概要 (172)(2)执行 (173)3.10超弹性分析 (173)(1)概要 (173)(2)执行 (174)3.11非线性分析的一般注意事项 (174)第一部CAE 总体概貌第1 部CAE 总体概貌第一部分是作为进入有限元法内容前的准备，讲述了在设计时 CAE 所处的地位，考虑的方法，在设计时怎样来利用 CAE，以及讲述了它的历史背景和有关的预备知识。

第8章_膜、板、壳结构的有限元法


西安工程大学

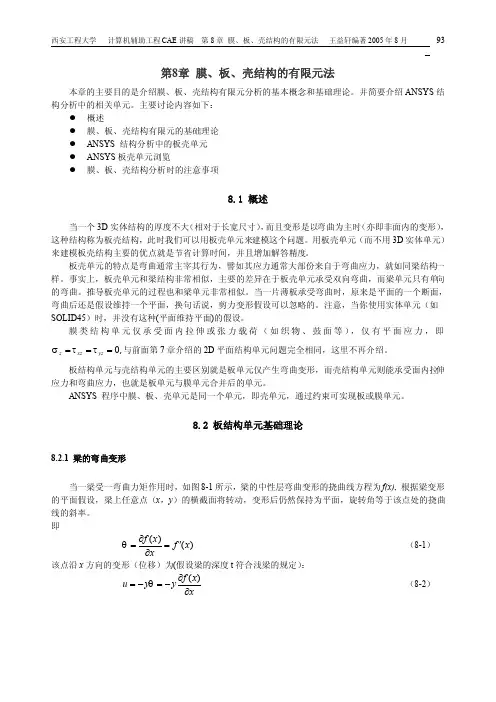

计算机辅助工程 CAE 讲稿 第 8 章 膜、板、壳结构的有限元法
王益轩编著 2005 年 8 月
99
k y
uk vk wk θkx θkx
o z
ui vi wi
uj vj wj θjx θjy
图 8­4
平面 3 节点 15 个自由度的三角形壳单元
8.4
SHELL63 单元描述
（8­5）
Y
O L
t
X
图 8­1 梁受弯曲力矩作用的变形（a）
西安工程大学
计算机辅助工程 CAE 讲稿 第 8 章 膜、板、壳结构的有限元法
王益轩编著 2005 年 8 月
95
y x
y u
θ
局部放 大
M
M
中性层的挠曲 线 f(x)
图 8­1 梁受弯曲力矩作用的变形 （b）
M
z x y
M
M
（a）
z M y x L M t
8.3 壳结构单元基础理论
壳单元能承受拉伸应力与弯矩力，也就是膜单元与板单元合并后的单元，以三角形单元为例来说， 单元的应变位移关系式（几何关系）与三角形板单元完全相同，只不过每个节点具有5 个节点位移（三 个平动位移，两个转角） ，即 5 个自由度，单元共有 15 个自由度，假设位移模式中应包含 15 个任意常 数。单元图形如图 8­4 所示。推导过程从略，由读者自己推导。
ANSYS 结构分析中的板壳单元 SHELL63
8.4.1
图 8­5 SHELL63 板壳单元
SHELL63 称为弹性壳，因为它只支持线性弹性的材料模式； ANSYS 另有其它 shell 单元可以支持更 广泛的材料模式。SHELL63 有 4 个节点（I, J, K, L） ，每个节点有 6 个自由度：3 个位移（UX, UY, UZ） 及 3 个转角（ROTX, ROTY, ROTZ） ，所以一个单元共有 24 个自由度。若 K、L 两个节点重迭在一起时， 它就退化成一个三角形，如图 8­5 右图所示。I­J­K­L 四个节点假设是共平面，若不共平面则以一最接近 的平面来修正这四个节点。注意，这种修正当然会引进一些误差，所以对那种曲率很大的板壳结构而 言， 必须使用较细的单元。 SHELL63 的单元坐标系统表示在图 8­5 中， 原点是在 I 节点上， X 轴和 I­J 边可以有一角度差 （THETA，

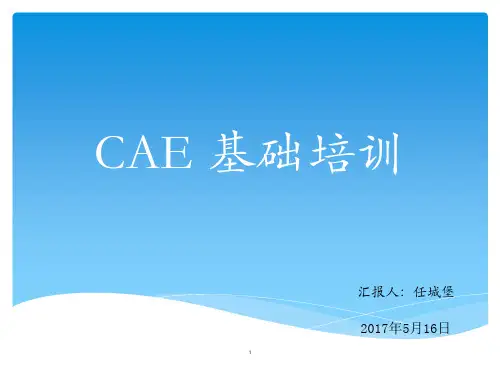

CAE基础培训(最全)ppt课件
