一种差动变压器式位移传感器的建模仿真分析

基于 Simulink的差动变压器式角位移传感器（ RVDT）建模与仿真摘要为建立基于Simulink的差动变压器式角位移传感器的模型，并验证模型的正确性，本文对飞机上应用的差动变压器式角位移传感器的原理进行了深入分析，通过试验的方法得到了RVDT传感器的动态演化曲线，通过试验测试，获得了RVDT传感器的相关参数，利用所建模型进行了动态特性仿真和拟配分析。

结果表明：建立的Simulink模型与试验结果参数拟合，可体现RVDT传感器的静态特性和动态特性。

本文基于Simulink的差动变压器式角位移传感器（RVDT）建模方法，对于后续对RVDT传感器特性研究具有典型意义。

关键词传感器；RVDT；和值监控；建模中图法分类号 TP212.1；文献标志码 AModeling and Simulation of Differential Transformer Angular Displacement Sensor (RVDT) Based on SimulinkCAO Ruo-han1, DONG Zhen-yu2, LI Chao-chao 3,CHEN Yun-qiu 4（XiFei Design Department, AVIC Xi’an Aircraft Industr y (Group) Company Ltd. , Xi’an 710089,China）[Abstract] In order to establish the model of differential transformer angular displacement sensor based on Simulink and verify the correctness of the model, this paper analyzes the principle of differential transformer angular displacement sensor applied in aircraft, obtained the dynamic evolution curve of RVDT sensor through the test method, and obtains the relevant parameters of RVDT sensor through the test The dynamic characteristic simulation and matchinganalysis are carried out. The simulation results show that the static characteristics of the sensor can be fitted with the static characteristics of the sensor. In this paper, the modeling method of differential transformer angular displacement sensor (RVDT) based on Simulink is of typical significance for the subsequent research on the characteristics of RVDT sensor.[Key words] sensor; RVDT; sum value monitoring; modeling如果说飞机是人的躯体，那飞机上的各种传感器便是眼睛、耳朵和鼻子。

差动变压器式位移传感器参数化仿真及优化的开题报告一、研究背景差动变压器式位移传感器（LVDT）是一种常见的传感器类型，利用电磁感应原理测量物体的位移。

在工业自动化系统、航空航天、汽车工业等领域都有广泛的应用。

目前，随着科学技术的发展，更高精度和更稳定的LVDT传感器已成为工业制造中不可或缺的工具，为生产过程中的监测、控制和生产调整提供了更详细和准确的数据。

二、研究内容本研究旨在通过参数化仿真和优化，实现LVDT传感器的更精确计量效果。

主要研究内容包括：1. 建立LVDT传感器数学模型2. 对数学模型进行仿真，分析LVDT传感器输出的准确度与响应速度3. 通过仿真的结果，对传感器进行参数优化，提升准确性和稳定性4. 研究分析仿真系统中的误差源，找到误差源并采取相应措施减少影响三、研究意义通过上述研究内容，达到以下研究意义：1. 提高LVDT传感器的计量准确度和稳定性，保证工业自动化系统的生产质量2. 为相关领域的科研提供重要支撑，推进建立更为科学的智能工业制造四、研究方法本研究采用参数化仿真和优化方法，结合MATLAB等工具，通过对LVDT传感器的数学模型建立和仿真，不断优化其参数，逐步实现更高精度和更稳定的LVDT传感器计量效果。

五、研究进展目前，本研究已完成LVDT传感器的基本数学模型建立，并进行了初步的数学模型仿真。

模拟结果表明，其输出响应速度较快，但出现了一定的误差，需进一步优化。

下一步，将逐渐优化传感器参数，达到更加准确和稳定的计量效果。

六、预期成果本研究预期成果为：1. 完成LVDT传感器参数化仿真和优化，实现更高精度和更稳定的计量效果2. 提供有关LVDT传感器计量准确度的实证数据和相关研究文献3. 推进工业自动化系统和相关领域的科学发展七、研究难点在LVDT传感器的参数化仿真和优化过程中，主要研究难点包括：1. 建立合适的数学模型，合理地考虑机械、电学和磁学三方面因素2. 通过仿真结果，识别误差源3. 对误差源采取有效措施八、可行性分析在目前的科技水平下，利用参数化仿真和优化方法研究LVDT传感器的准确度和稳定性是十分可行的。

实验二差动变压器式电感传感器的静态位移性能一、实验目的1、通过实验，掌握差动变压器式电感传感器的基本工作原理。

二、实验原理差动变压器式电感传感器是利用感应电动势的方法，将物理量（如位移、压力、力等）转换为电信号的电子传感器。

差动变压器式电感传感器的基本组成为：主变压器、感应线圈和吸引式铁芯。

其中主变压器的主要作用是调制、解调信号，感应线圈是感应位移的探头，吸引式铁芯则用于传递感应力或位移作用。

当感应线圈产生了位移时，感应线圈中的磁通量随之变化，从而产生了感应电动势。

通过差动测量，可以得到感应线圈中的感应电动势。

差动变压器式电感传感器在运转中，其电感值随着位移的变化而变化。

最终，差动变压器式电感传感器可以将位移信号转化为电信号，并将转化后的电信号输出。

差动变压器式电感传感器相对于其他传感器的优势在于，其精确度比较高，线性度良好，同时具有较高的抗干扰能力和稳定性，适用于许多高精度位移测量场合。

三、实验器材与仪器2、数字万用表3、直流稳压电源4、温度控制器5、实验样品四、实验步骤1、连接实验装置：将差动变压器式电感传感器、数字万用表、直流稳压电源和温度控制器按照电路线路图连成一整个电路。

待连接完毕后，检查各个实验器材连接是否牢固且正确。

2、打开电源：将直流稳压电源和温度控制器的电源开关打开。

3、调节电源电压：调节直流稳压电源输出电压为3V并固定。

4、测量初始电压：将数字万用表的测量回路连接至差动变压器式电感传感器的输出端口，调节温度控制器以达到室温环境下的温度值。

在测定之前，需要先将应变计（或激光信号测试仪等测试仪器）分别置于初态位置和终态位置，然后测量出其初始电压值和终态电压值，并记录下来。

5、应变测试：通过手动控制实验样品位移并使实验样品进行定量的变化，此时差动测量器的输出电压值也会相应变化。

根据变化的大小，对应获取测量结果，并记录下差动测量器的输出电压值。

6、数据分析：在完成实验测量之后，需要对实验测量数据进行分析，并得到本次实验的相关结论。

制冷机用差动变压器式位移传感器仿真与设计康建飞;杨宝玉;李战兵【摘要】为了设计出制冷机最适用的位移传感器,构建了现用传感器的有限元模型,并对输出特性作了仿真分析及实验验证,进一步利用该模型指导了二段式结构的设计及优化.利用该有限元模型设计的样品的实验结果与仿真结果基本吻合,该模型对差动变压器式位移传感器的分析计算有效可行.【期刊名称】《低温工程》【年(卷),期】2016(000)002【总页数】4页(P50-53)【关键词】制冷机;差动变压器;位移传感器;仿真设计【作者】康建飞;杨宝玉;李战兵【作者单位】中国科学院上海技术物理研究所上海200083;中国科学院大学北京100049;中国科学院上海技术物理研究所上海200083;中国科学院上海技术物理研究所上海200083;中国科学院大学北京100049【正文语种】中文【中图分类】TB663差动变压器式(Linear Variable Differential Transformer，LVDT)位移传感器是一种基于电磁感应原理工作的位移测量装置，能够将机械位移信号转换为电信号，从而实现位移的测量。

LVDT位移传感器一般由初级线圈、两个次级线圈、骨架、铁芯等组成，具有寿命长、无摩擦测量、无限的分辨率、环境适应性好等特点，因此在机械制造、伺服控制领域广泛使用[1]。

压缩机输入冷头的PV功通常采用LVDT位移传感器来测量[2]，LVDT位移传感器在制冷机当中一般安装于压缩机或膨胀机的两端，如图1所示，铁芯通过连杆与活塞相连，给定初级线圈正弦激励电压，活塞带动铁芯移动，次级线圈产生感应电压由信号调节电路处理信号，最终得到活塞位移。

关于LVDT位移传感器设计，在以往主要利用磁路分析法和实验研究的方法，耗时长、成本高，要设计出适用于不同制冷机的LVDT位移传感器对设计者的设计经验有很高的要求。

随着计算机技术的发展，近年来基于有限元分析的CAE技术得到广泛的应用，并以其耗时短、计算准确的优点应用于LVDT位移传感器的研究与设计当中[3]。

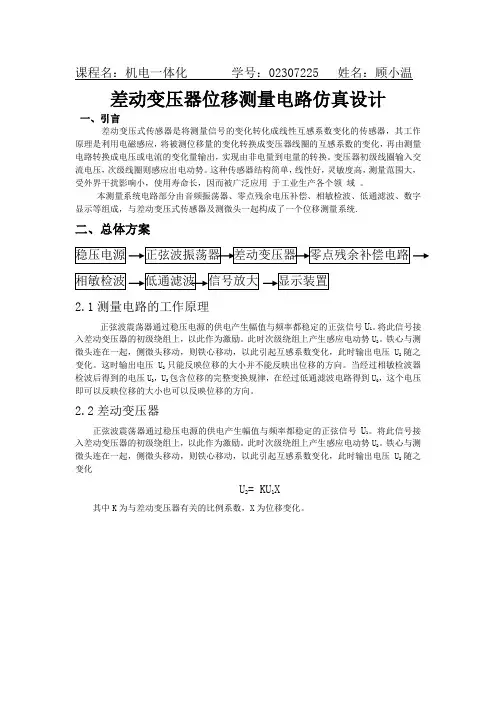

课程名：机电一体化学号：02307225 姓名：顾小温差动变压器位移测量电路仿真设计一、引言差动变压式传感器是将测量信号的变化转化成线性互感系数变化的传感器，其工作原理是利用电磁感应，将被测位移量的变化转换成变压器线圈的互感系数的变化，再由测量电路转换成电压或电流的变化量输出，实现由非电量到电量的转换。

变压器初级线圈输入交流电压，次级线圈则感应出电动势。

这种传感器结构简单，线性好，灵敏度高，测量范围大，受外界干扰影响小，使用寿命长，因而被广泛应用于工业生产各个领域。

本测量系统电路部分由音频振荡器、零点残余电压补偿、相敏检波、低通滤波、数字显示等组成，与差动变压式传感器及测微头一起构成了一个位移测量系统.二、总体方案2.1测量电路的工作原理正弦波震荡器通过稳压电源的供电产生幅值与频率都稳定的正弦信号U1。

将此信号接入差动变压器的初级绕组上，以此作为激励。

此时次级绕组上产生感应电动势U2。

铁心与测微头连在一起，侧微头移动，则铁心移动，以此引起互感系数变化，此时输出电压U2随之变化。

这时输出电压U2只能反映位移的大小并不能反映出位移的方向。

当经过相敏检波器检波后得到的电压U3，U3包含位移的完整变换规律，在经过低通滤波电路得到U0，这个电压即可以反映位移的大小也可以反映位移的方向。

2.2差动变压器正弦波震荡器通过稳压电源的供电产生幅值与频率都稳定的正弦信号U1。

将此信号接入差动变压器的初级绕组上，以此作为激励。

此时次级绕组上产生感应电动势U2。

铁心与测微头连在一起，侧微头移动，则铁心移动，以此引起互感系数变化，此时输出电压U2随之变化U2= KU1X其中K为与差动变压器有关的比例系数，X为位移变化。

2.3零点残余电压的补偿衔铁在差动变压器的几何中心位置时，如次级的 2个线圈的参数和磁路尺寸相等，则初级线圈和次级线圈互感相等。

此时，差动变压器的输出电压为零。

但实际制作时，次级2个线圈的电气参数和几何尺寸存在一定的差异，所以，当衔铁处于中问位置时，定有不平衡输出，即存在零点残余电压。

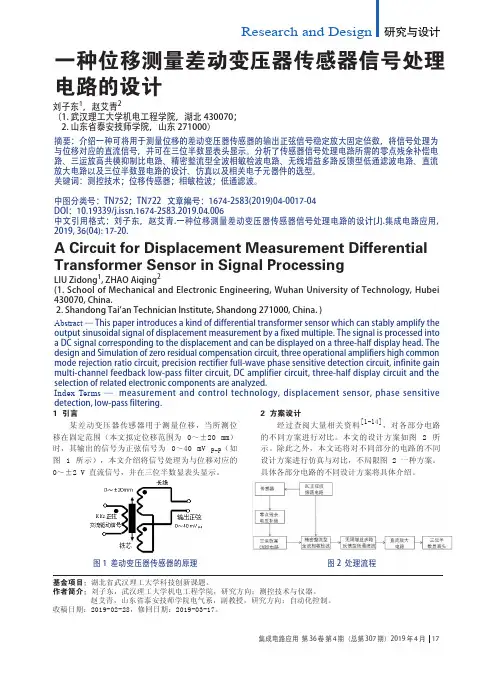

集成电路应用 第 36 卷 第 4 期（总第 307 期）2019 年 4 月 171 引言某差动变压器传感器用于测量位移，当所测位移在固定范围（本文拟定位移范围为 0～±20 mm）时，其输出的信号为正弦信号为 0～40 mV P-P （如图 1 所示），本文介绍将信号处理为与位移对应的0～±2 V 直流信号，并在三位半数显表头显示。

2 方案设计经过查阅大量相关资料[1-14]，对各部分电路的不同方案进行对比。

本文的设计方案如图 2 所示。

除此之外，本文还将对不同部分的电路的不同设计方案进行仿真与对比，不局限图 2 一种方案。

具体各部分电路的不同设计方案将具体介绍。

基金项目：湖北省武汉理工大学科技创新课题。

作者简介：刘子东，武汉理工大学机电工程学院，研究方向：测控技术与仪器。

赵艾青，山东省泰安技师学院电气系，副教授，研究方向：自动化控制。

收稿日期：2019-02-28，修回日期：2019-03-17。

摘要：介绍一种可将用于测量位移的差动变压器传感器的输出正弦信号稳定放大固定倍数，将信号处理为与位移对应的直流信号，并可在三位半数显表头显示。

分析了传感器信号处理电路所需的零点残余补偿电路、三运放高共模抑制比电路、精密整流型全波相敏检波电路、无线增益多路反馈型低通滤波电路、直流放大电路以及三位半数显电路的设计、仿真以及相关电子元器件的选型。

关键词：测控技术；位移传感器；相敏检波；低通滤波。

中图分类号：TN752；TN722 文章编号：1674-2583(2019)04-0017-04DOI：10.19339/j.issn.1674-2583.2019.04.006中文引用格式：刘子东，赵艾青.一种位移测量差动变压器传感器信号处理电路的设计[J].集成电路应用, 2019, 36(04): 17-20.一种位移测量差动变压器传感器信号处理电路的设计刘子东1，赵艾青2（1. 武汉理工大学机电工程学院，湖北 430070；　2. 山东省泰安技师学院，山东 271000）Abstract — This paper introduces a kind of differential transformer sensor which can stably amplify the output sinusoidal signal of displacement measurement by a fixed multiple. The signal is processed into a DC signal corresponding to the displacement and can be displayed on a three-half display head. The design and Simulation of zero residual compensation circuit, three operational amplifiers high common mode rejection ratio circuit, precision rectifier full-wave phase sensitive detection circuit, infinite gain multi-channel feedback low-pass filter circuit, DC amplifier circuit, three-half display circuit and the selection of related electronic components are analyzed.Index Terms — measurement and control technology, displacement sensor, phase sensitive detection, low-pass filtering.A Circuit for Displacement Measurement Differential Transformer Sensor in Signal ProcessingLIU Zidong 1, ZHAO Aiqing 2(1. School of Mechanical and Electronic Engineering, Wuhan University of Technology, Hubei 430070, China.2. Shandong Tai'an Technician Institute, Shandong 271000, China. )图 1 差动变压器传感器的原理图 2 处理流程18 集成电路应用 第 36 卷 第 4 期（总第 307 期）2019 年 4 月3 各模块电路的设计（1）RC正弦振荡电路。

实验二差动变压器式电感传感器的静态位移性能一、实验目的掌握差动变压器式电感传感器测量系统的组成和工作原理。

二、所需单元和部件差动变压器式电感传感器、音频振荡器、电桥、差动放大器、相敏检波器、移相器、低通滤波器、V/F表、测微器、双线示波器。

三、有关旋钮的初始位置检查所有处理电路单元的开关按钮在释放位(关状态)；差动放大器的增益旋钮置最大位(顺时针旋到底)；电压/频率(V/F)表量程旋钮置“20kHz/20V”档；转动测微器，使双平行梁处于(目测)水平位置附近。

四、注意事项1．音频振荡器的信号必须从“LV”输出端输出。

2．差动变压器的两个次级线圈必须接成差动形式。

3．为了便于观察，实验中需要调节示波器的灵敏度。

4．根据图30连接好测量电路后必须经指导老师确认，才可打开电源进行调整及测量工作，以免烧毁仪器元件。

5．实验完成后应释放所有处理电路单元的开关按钮(使其在关状态)，拆除并整理好所有连接线，注意拔线时最好稍带点顺时针旋转。

五、实验步骤1．根据图30的电路结构，将差动变压器式电感传感器，音频振荡器，电桥平衡网络，差动放大器，相敏检波器，移相器，低通滤波器，电压表连接起来，组成一个测量线路。

2．经指导老师检查线路连接无误后打开综合传感器电源。

V/F表置频率档测量音频振荡器“LV”输出频率，调节音频振荡器频率旋钮使其输出频率为4kHz左右；用示波器测量“LV”的输出电压，调节音频振荡器的Vpp旋钮，使“LV”输出电压的峰-峰值为2V左右。

3．按下差动放大器，相敏检波器，移相器及低通滤波器的开关按钮，V/F表置电压档。

4．仔细转动测微器，使低通滤波器的输出电压为最小。

若其输出电压不能调到零值，则需配调电桥平衡网络的电位器“W1”和“W2”，使其输出电压为零。

5．向下转动测微器，使电感中的磁棒往下位移2.0mm(测微器顺时针旋转4整圈)。

6．将示波器探头接至相敏检波器的输出端，调节移相器上的移相电位器，使相敏检波器输出波形每个半波的两个端点接近同一水平。

差动变压器式电感传感器的静态位移性能实验实验报告差动变压器式电感传感器的静态位移性能实验实验报告实验三电感式传感器实验传感器实验三、电感传感器实验——差动变压器性能实验(一)实验内容1.项目一、差动变压器式电感传感器性能实验2.项目二、差动螺管式电感传感器的静态位移性能实验 (二)实验目的1.了解差动变压器式电感传感器的原理和工作情况2.了解差动螺管式电感传感器测量系统的组成和工作情况 (三)实验原理螺旋测微器产生位移，经弹性梁带动衔铁在线圈中移动，交流电源激励，数字电压表显示数字，计算机自动生成示波器显示波形。

(四)实验操做步骤实验项目一、1.将音频振荡器LV输出接至数字频率计和数据采集CH1，由频率计显示频率，计算机自动生成示波器显示波形，调节音频振荡器频率为4kHz，峰峰值为5V。

2.将音频振荡器LV输出接差动变压器一次绕组，输出接CH1。

3.调螺旋测微器使衔铁处于中心位置(输出为零)，向下每1mm读一个数。

实验项目二、1.按图接线2.将音频振荡器输出接至CH1，调节峰峰值为2V。

3.V/F表调至20V档。

4.接好电桥平衡网络、放大器、相敏检波器、LPF、V/F表、示波器。

5.将螺旋测微器与梁脱离，使梁处于自由状态;调节W1、W2，使输出最小(灵敏度最大)。

6.将螺旋测微器与梁相吸，调节螺旋测微器使输出最小(CH1示)，再向上移2.5mm。

7.调节移相器使输出最大(CH2示);观察检波器波形，若两半波不对称，则微调放大器调零电位器。

8.向下每0.5mm读一个数。

项目一数据表第 1 页共 1 页项目二数据表篇二:传感器与检测技术实验报告准考证号:100214101370 姓名:倪帅彪院校:河南科技大学专业名称:080302机械制造及自动化(独立本科段)《传感器与检测技术》实验报告实验一常用传感器(电感式、电阻式或电容式)静态性能测试一、实验目的:1(进一步认识电阻式、电感式、电容式传感器的工作原理、基本结构、性能与应用。

差动变压器式位移测量系统设计、制作及其精度分析设计哈尔滨理工大学学年设计题目：差动变压器式位移测量系统设计制作及其精度分析班级：测控10-5目录第1章绪论 (2)1.1 课程设计目的意义 (2)1.2 课程设计任务 (2)1.3 课程设计时间安排 (2)第2章总体方案设计 (3)2.1 工作原理 (3)2.2 系统组成 (7)第3章硬件电路设计 (8)3.1 传感器设计 (8)3.2 转换电路设计 (9)3.3 振荡电路设计 (12)3.4 仿真实验13第4章系统标定、测试与精度分析 (17)4.1传感器参数设计 (17)4.2实验数据 (18)4.3数据处理 (18)结论 (19)致谢 (20)参考文献 (21)心得体会 (22)- I -绪论课程设计目的意义这门课程是在测控技术专业学生学习了误差理论、测控电路和传感技术课程之后开设的综合性的实践课程，通过本课程的训练，除了使学生掌握误差理论、传感技术和测控电路的基本理论，主要致力于培养学生综合运用误差理论、测控电路和传感技术相关理论知识，合理地选择、使用、设计、制作、调试传感器以及变送电路的能力，尤其是培养学生建立测量误差存在于测量全过程的概念，掌握测试结果数据处理方法、误差分析方法以及精度评定方法。

采用异步教学方法组织实践教学，培养学生自主学习能力、动手能力与创新能力。

课程设计任务1、设计传感器根据传感器的工作原理，设计差动变压器式电感传感器。

包括传感器参数设计和架构设计。

2、测绘传感器- II -对给定的差动变压器式电感传感器进行结构尺寸测绘，包括初级线圈，次级线圈，铁芯，线圈骨架，外壳等部分。

3、画出传感器的结构图。

4、采用分立元件设计差动变压器式电感传感器的转换及调理电路，给出各元器件参数，并画出电路的原理图。

5、设计并加工制作PCB板。

焊接电路板，并完成电路板的调试，输出要求的直流信号。

6、对所设计的位移测量系统进行标定。

对该系统给定标准位移输入信号，测出系统输出信号，并对所获得数据进行数据处理，建立回归方程，进行方差分析及显著性检验，给出回归精度估计。

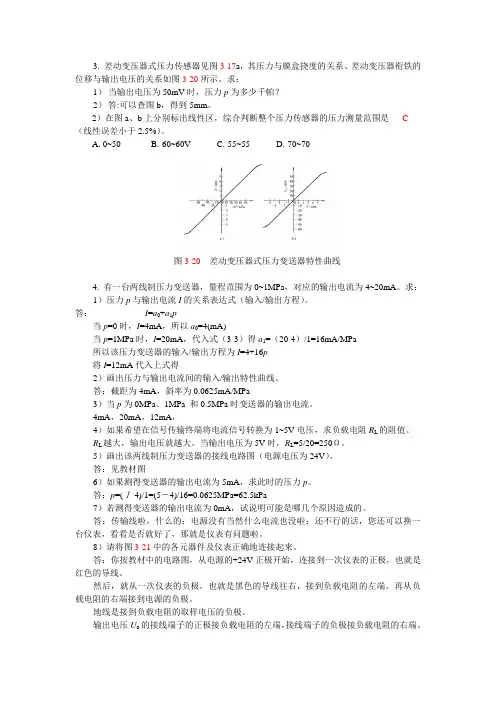

3. 差动变压器式压力传感器见图3-17a，其压力与膜盒挠度的关系、差动变压器衔铁的位移与输出电压的关系如图3-20所示。

求：1）当输出电压为50mV时，压力p为多少千帕？2）答:可以查图b，得到5mm。

2）在图a、b上分别标出线性区，综合判断整个压力传感器的压力测量范围是___C___（线性误差小于2.5%）。

A. 0~50B.-60~60VC.-55~55D.-70~70图3-20差动变压器式压力变送器特性曲线4. 有一台两线制压力变送器，量程范围为0~1MPa，对应的输出电流为4~20mA。

求：1）压力p与输出电流I的关系表达式（输入/输出方程）。

答：I=a0+a1p当p=0时，I=4mA，所以a0=4(mA)当p=1MPa时，I=20mA，代入式（3-3）得a1=（20-4）/1=16mA/MPa所以该压力变送器的输入/输出方程为I=4+16p将I=12mA代入上式得2）画出压力与输出电流间的输入/输出特性曲线。

答：截距为4mA，斜率为0.0625mA/MPa3）当p为0MPa、1MPa 和0.5MPa时变送器的输出电流。

4mA，20mA，12mA，4）如果希望在信号传输终端将电流信号转换为1~5V电压，求负载电阻R L的阻值。

R L越大，输出电压就越大。

当输出电压为5V时，R L=5/20=250Ω。

5）画出该两线制压力变送器的接线电路图（电源电压为24V）。

答：见教材图6）如果测得变送器的输出电流为5mA，求此时的压力p。

答：p=(Ｉ-4)/1=(5－4)/16=0.0625MPa=62.5kPa7）若测得变送器的输出电流为0mA，试说明可能是哪几个原因造成的。

答：传输线啦，什么的；电源没有当然什么电流也没啦；还不行的话，您还可以换一台仪表，看看是否就好了，那就是仪表有问题啦。

8）请将图3-21中的各元器件及仪表正确地连接起来。

答：你按教材中的电路图，从电源的+24V正极开始，连接到一次仪表的正极，也就是红色的导线。

差动变压器式位移传感器静态特性验证实验报告实验目的：本实验旨在验证差动变压器式位移传感器的静态特性，包括灵敏度、线性度和稳定性等方面。

实验器材：1.差动变压器式位移传感器2.信号发生器3.示波器4.多用表实验步骤：1.将差动变压器式位移传感器连接至信号发生器和示波器。

确保连接正确并稳定。

2.设置信号发生器的频率为固定值，如100Hz，并逐步增加信号幅度，记录传感器输出电压与输入电压的关系。

3.根据记录的数据绘制传感器的灵敏度曲线。

计算并记录不同输入电压下的输出电压变化率，即灵敏度。

4.改变输入电压的频率，如50Hz、200Hz等，重复步骤2和3，以验证传感器在不同频率下的灵敏度变化情况。

5.将输入信号的幅度设置为固定值，如2V，并逐步改变输入信号的频率，记录传感器输出电压与频率的关系。

6.根据记录的数据绘制传感器的频率响应曲线。

计算并记录不同频率下的输出电压变化率。

7.通过对比不同频率下的输出电压变化率，评估传感器的线性度。

8.持续输入相同信号，观察传感器输出电压的稳定性。

记录并分析传感器输出的波动情况。

实验结果与讨论：根据实验数据绘制的灵敏度曲线表明，在不同输入电压和频率下，差动变压器式位移传感器的灵敏度基本保持稳定。

通过对比不同频率下的输出电压变化率，可以得出传感器具有较好的线性度。

此外，传感器在持续输入相同信号的情况下，输出电压波动较小，表现出较好的稳定性。

结论：差动变压器式位移传感器在静态条件下表现出良好的特性，包括稳定的灵敏度、良好的线性度和稳定性。

这些特性使其在位移测量等领域具有广泛的应用前景。

目录1. 摘要 ......................2. 引言 ..............................3. 螺线管式差动变压器传感器 ...3.1 差动变压器式传感器简介 .. 3.2 工作原理 .......................4. 差动变压器的测量电路及其仿真4.1差动整流电路 ................4.2 相敏检波电路 ： (7)4.3 零点残余误差补偿 .............................. 10 5. 差动变压器位移传感器的改进 . .. (112)5.1差动电压接放大器电路及其仿真 (122)5.2 整流信号接滤波电路 ........................... 133 6. 使用器件清单 ............................ 154 7 总结 .................................... 15 8. 参考文献 . (166)错误！未定义书签1........... 2 ............ 2 ..... 2 .............. 5 (5)1.摘要---- 差动变压器位移传感器的基本知识介绍传感器是能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。

在有些学科领域，传感器又称为敏感元件、检测器、转换器等。

通常传感器由敏感元件和转换元件组成。

其中，敏感元件是指传感器中能直接感受或响应被测量的部分；转换元件是指传感器中将敏感元件感受或响应的被测量转换成适于传输或测量的电信号的部分。

由于传感器的输出信号一般都很薄弱，因此需要有信号调理与转换电路对其进行放大等。

电感式传感器是利用电磁感应原理，将被测非电量的变化转换成线圈的自感或互感变化的机电转换装置。

它也常用来检测位移、振动、力、应变、流量、比重等物理量。

电感式传感器的种类很多。
