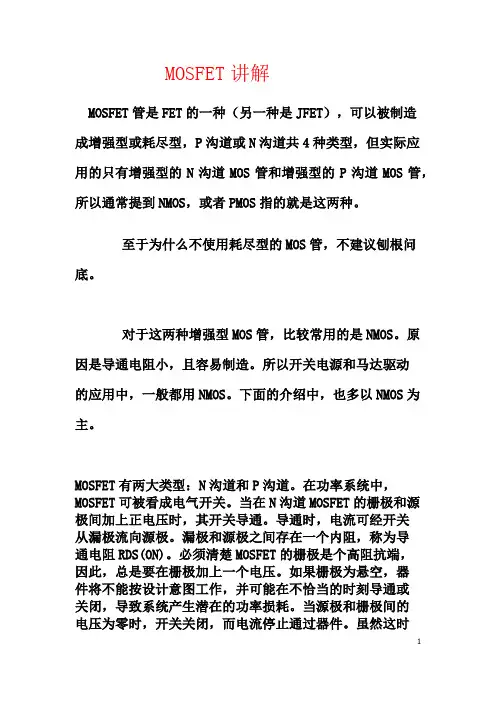

MOSFET讲解MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。
至于为什么不使用耗尽型的MOS管，不建议刨根问底。
对于这两种增强型MOS管，比较常用的是NMOS。
原因是导通电阻小，且容易制造。
所以开关电源和马达驱动的应用中，一般都用NMOS。
下面的介绍中，也多以NMOS为主。
MOSFET有两大类型：N沟道和P沟道。
在功率系统中，MOSFET可被看成电气开关。
当在N沟道MOSFET的栅极和源极间加上正电压时，其开关导通。
导通时，电流可经开关从漏极流向源极。
漏极和源极之间存在一个内阻，称为导通电阻RDS(ON)。
必须清楚MOSFET的栅极是个高阻抗端，因此，总是要在栅极加上一个电压。
如果栅极为悬空，器件将不能按设计意图工作，并可能在不恰当的时刻导通或关闭，导致系统产生潜在的功率损耗。
当源极和栅极间的电压为零时，开关关闭，而电流停止通过器件。
虽然这时器件已经关闭，但仍然有微小电流存在，这称之为漏电流，即IDS和小功率MOSFET类似，功率MOSFET也有分为N沟道和P沟道两大类；每个大类又分为增强型和耗尽型两种。
虽然耗尽型较之增强型有不少的优势（请查阅资料，不详述），但实际上大部分功率MOSFET都是增强型的。
（可能因为实际的制作工艺无法达到理论要求吧，看来理论总是跟实际有差距的NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
常用于MOSFET的电路符号有很多种变化，最常见的设计是以一条直线代表通道，两条和通道垂直的线代表源极与漏极，左方和通道平行而且较短的线代表栅极，有时也会将代表通道的直线以破折线代替，以区分增强型MOSFET（enhancement mode MOSFET）或是耗尽型MOSFET（depletion mode MOSFET）。

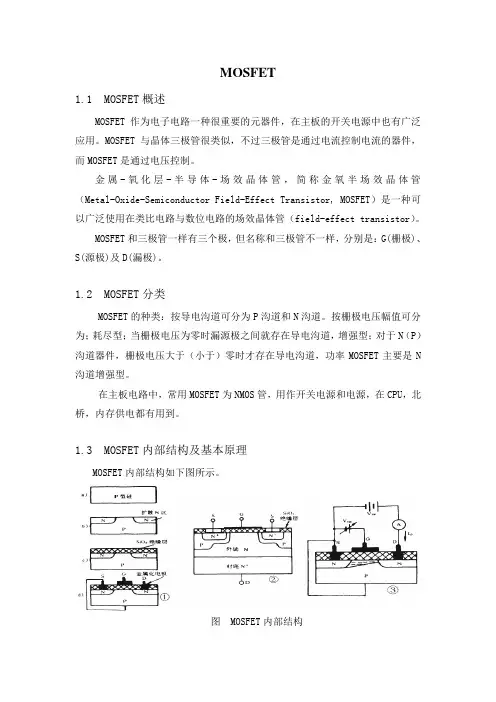

MOSFET1.1 MOSFET概述MOSFET作为电子电路一种很重要的元器件，在主板的开关电源中也有广泛应用。
MOSFET与晶体三极管很类似，不过三极管是通过电流控制电流的器件，而MOSFET是通过电压控制。
金属-氧化层-半导体-场效晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种可以广泛使用在类比电路与数位电路的场效晶体管（field-effect transistor）。
MOSFET和三极管一样有三个极，但名称和三极管不一样，分别是：G(栅极)、S(源极)及D(漏极)。
1.2 MOSFET分类MOSFET的种类：按导电沟道可分为P沟道和N沟道。
按栅极电压幅值可分为；耗尽型；当栅极电压为零时漏源极之间就存在导电沟道，增强型；对于N（P）沟道器件，栅极电压大于（小于）零时才存在导电沟道，功率MOSFET主要是N 沟道增强型。
在主板电路中，常用MOSFET为NMOS管，用作开关电源和电源，在CPU，北桥，内存供电都有用到。
1.3 MOSFET内部结构及基本原理MOSFET内部结构如下图所示。
图 MOSFET内部结构MOSFET用作开关静态特性：MOS管作为开关元件，同样是工作在截止或导通两种状态。
由于MOS管是电决定其工作状态。
如下图为MOS管作为开压控制元件，所以主要由栅源电压uGS关的原理图示。
图 MOS管作为开关的导通和截止状态转移特性和输出特性曲线如下图所示：工作特性如下：u GS＜开启电压U T：MOS管工作在截止区，漏源电流i DS基本为0，输出电压u DS≈U DD，MOS管处于“断开”状态。
u GS＞开启电压U T：MOS管工作在导通区，漏源电流i DS=U DD/(R D+r DS)。
其中，r DS为MOS管导通时的漏源电阻。
输出电压U DS=U DD·r DS/(R D+r DS),如果r DS＜＜R D，则u DS≈0V，MOS管处于“导通”状态。
MOS晶体管MOS晶体管的概念金属-氧化层-半导体-场效晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种可以广泛使用在模拟电路与数字电路的场效晶体管（field-effect transistor）。
MOSFET依照其“通道”的极性不同，可分为n-type与p-type的MOSFET，通常又称为NMOSFET与PMOSFET，其他简称尚包括NMOS FET、PMOS FET、nMOSFET、pMOSFET等。
这个名称前半部分说明了它的结构，后半部分说明了它的工作原理。
从纵向看，MOS晶体管是由栅电极、栅绝缘层和半导体衬底构成的一个三明治结构；从水平方向看，MOS晶体管由源区、沟道区和漏区3个区域构成，沟道区和硅衬底相通，也叫做MOS 晶体管的体区。
一个MOS晶体管有4个引出端：栅极、源极、漏极和体端即衬底。
由于栅极通过二氧化硅绝缘层和其他区域隔离，MOS晶体管又叫做绝缘场效应晶体管。
MOS晶体管还因为其温度稳定性好、集成化时工艺简单，而广泛用于大规模和超大规模集成电路中。
MOS管有N沟道和P沟道两类，但每一类又分为增强型和耗尽型两种，因此MOS管的四种类型为：N沟道增强型管、N沟道耗尽型管，P沟道增强型管和P沟道耗尽型管。
凡栅-源电压U GS为零时漏极电流也为零的管子均属于增强型管，凡栅-源电压U GS为零时漏极电流不为零的管子均属于耗尽型管。
MOS管构成的集成电路称为MOS集成电路，而P沟道增强型MOS管和N沟道增强型MOS管共同构成的互补型MOS集成电路即为CMOS-IC。
MOS器件基于表面感应的原理，是利用垂直的栅压V GS实现对水平I DS的控制。
它是多子（多数载流子）器件。
用跨导描述其放大能力。
MOSFET晶体管的截面图如图1所示在图中，S＝Source，G=Gate,D=Drain。
mosfet概念
MOSFET（金属-氧化物-半导体场效应晶体管）是一种主要用于电子设备中的三端器件，常用于放大、开关、调节和放大电信号等应用。
它由金属电极、氧化物绝缘层和半导体材料组成。
MOSFET有两种主要类型：N型和P型。
N型MOSFET中，半导体材料是N型，而P型MOSFET中，半导体材料是P型。
这决定了电流的流动方向和特性。
MOSFET的工作原理是通过控制栅极电压来控制源极和漏极之间的电流。
当栅极电压高于临界电压时，MOSFET处于导通状态，电流可以从源极流向漏极。
当栅极电压低于临界电压时，MOSFET处于截止状态，电流无法通过。
MOSFET具有许多优点，例如低功耗、高速度、可靠性好以及尺寸小等。
它在现代电子设备中得到广泛应用，如计算机、通信设备、功率放大器、集成电路等。
总结来说，MOSFET是一种重要的电子器件，通过控制栅极电压来控制源极和漏极之间的电流。
它在电子设备中具有广泛的应用。
