常用mos管(选型)

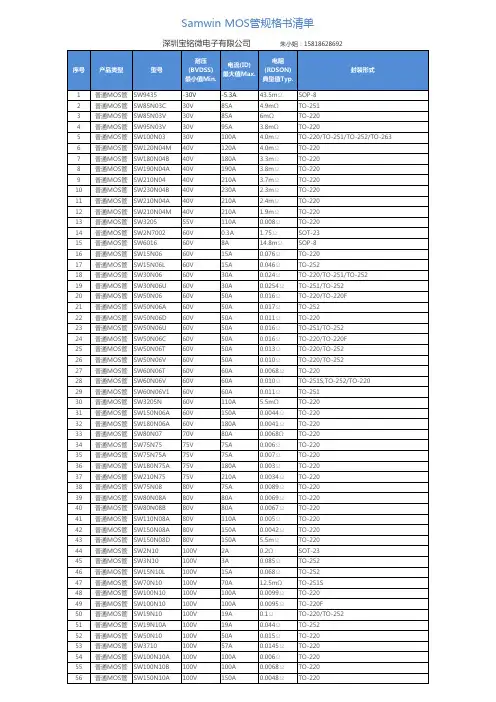

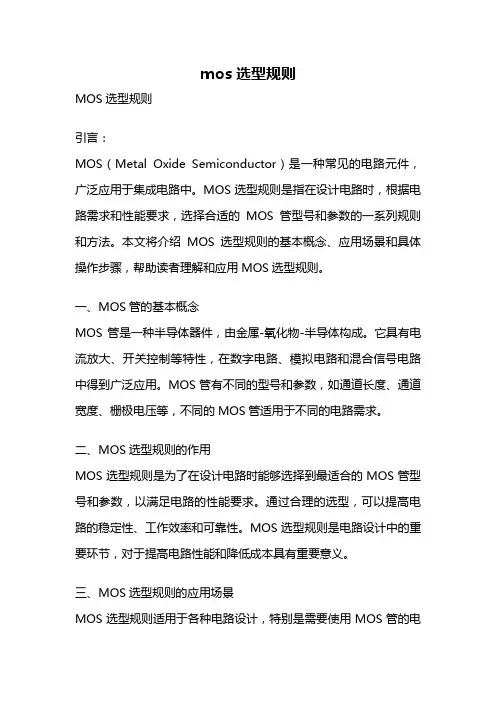

mos选型规则MOS选型规则引言：MOS（Metal Oxide Semiconductor）是一种常见的电路元件，广泛应用于集成电路中。

MOS选型规则是指在设计电路时，根据电路需求和性能要求，选择合适的MOS管型号和参数的一系列规则和方法。

本文将介绍MOS选型规则的基本概念、应用场景和具体操作步骤，帮助读者理解和应用MOS选型规则。

一、MOS管的基本概念MOS管是一种半导体器件，由金属-氧化物-半导体构成。

它具有电流放大、开关控制等特性，在数字电路、模拟电路和混合信号电路中得到广泛应用。

MOS管有不同的型号和参数，如通道长度、通道宽度、栅极电压等，不同的MOS管适用于不同的电路需求。

二、MOS选型规则的作用MOS选型规则是为了在设计电路时能够选择到最适合的MOS管型号和参数，以满足电路的性能要求。

通过合理的选型，可以提高电路的稳定性、工作效率和可靠性。

MOS选型规则是电路设计中的重要环节，对于提高电路性能和降低成本具有重要意义。

三、MOS选型规则的应用场景MOS选型规则适用于各种电路设计，特别是需要使用MOS管的电路。

比如，数字电路中的逻辑门、存储器等电路；模拟电路中的放大器、滤波器等电路；混合信号电路中的ADC、DAC等电路。

无论是低功耗、高速度还是高精度电路，都需要根据具体要求选择合适的MOS管。

四、MOS选型规则的具体操作步骤1.明确电路需求：首先要明确电路的功能要求、性能要求和工作条件。

比如，电路需要承受的电压、电流范围以及工作频率等。

2.确定MOS管类型：根据电路需求，确定所需的MOS管类型，包括N沟道型和P沟道型MOS管。

不同的MOS管类型适用于不同的电路应用。

3.选择合适的参数范围：根据电路需求，确定MOS管的参数范围，如通道长度、通道宽度、栅极电压等。

这些参数会直接影响电路的性能。

4.查找器件手册：根据确定的MOS管类型和参数范围，查找相关的器件手册。

手册中会提供各种型号和参数的MOS管的详细信息。

电调常见的烧毁问题，可通过更换烧坏的ＭＯＳ管来解决，如相应电流的，可用更多大额定电流的代替。

注意，焊接ＭＯＳ止静电。

TO-220TO-252TO-3附SO-8（贴片８脚）封装ＭＯＳ管IRF7805Z的引脚图。

上图中有小圆点的为１脚注：下表按电流降序排列（如有未列出的，可回帖，我尽量补封装形式极性型号电流(A)耐压(V)导通电阻(mΩ)SO-8N型SI43362230 4.2 SO-8N型IRF78312130 3.6 SO-8N型IRF783220304SO-8N型IRF872114308.5 SO-8N型IRF78051330SO-8N型IRF7805Q133011 SO-8N型IRF7413123018 SO-8N型TPC800312306 SO-8N型IRF7477113020 SO-8N型IRF7811113012 SO-8N型IRF7466103015 SO-8N型SI4410103014 SO-8N型SI4420103010 SO-8N型A27009307.3 SO-8N型IRF78078.330SO-8N型SI48127.33028 SO-8N型SI9410 6.93050 SO-8N型IRF731363029 SO-8P型SI440517307.5 SO-8P型STM4439A143018 SO-8P型FDS667913309 SO-8P型SI441113308 SO-8P型SI446312.32016 SO-8P型SI44071230SO-8P型IRF7424113013.5 SO-8P型IRF7416103020 SO-8P型IRF7416Q103020 SO-8P型SI442593019 SO-8P型IRF74248.83022 SO-8P型SI443583020 SO-8P型SI4435DY83020 SO-8P型A271673011.3 SO-8P型IRF7406 5.83045 SO-8P型SI9435 5.33050 SO-8P型IRF7205 4.63070 TO-252N型FDD668884305 TO-3N型IRF1504010055 TO-220N型IRF370321030 2.8 TO-220N型IRL3803140306 TO-220N型IRF140513155 5.3 TO-220N型IRF3205110558 TO-220N型BUZ111S80558TO-220N型06N60 5.5600750MOS管应用电路设计本文来自:原文网址：/sch/jcdl/0084942.htmlMOS管应用电路设计MOS管最显著的特性是开关特性好，所以被广泛应用在需要电子开关的电路中，常见的如开关电也有照明调光。

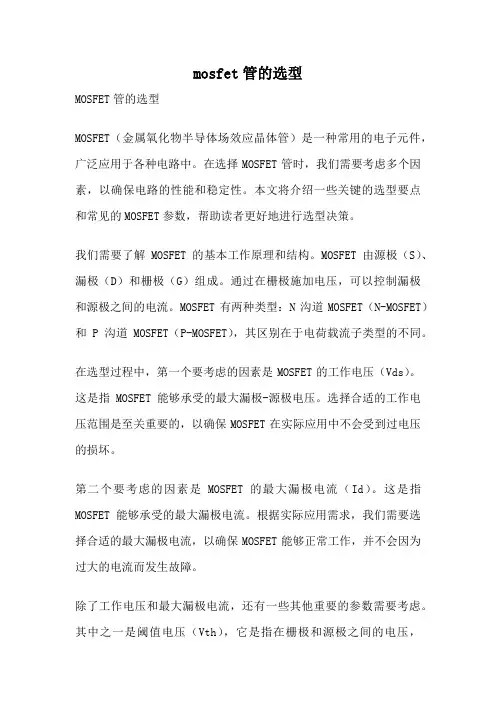

mosfet管的选型MOSFET管的选型MOSFET（金属氧化物半导体场效应晶体管）是一种常用的电子元件，广泛应用于各种电路中。

在选择MOSFET管时，我们需要考虑多个因素，以确保电路的性能和稳定性。

本文将介绍一些关键的选型要点和常见的MOSFET参数，帮助读者更好地进行选型决策。

我们需要了解MOSFET的基本工作原理和结构。

MOSFET由源极（S）、漏极（D）和栅极（G）组成。

通过在栅极施加电压，可以控制漏极和源极之间的电流。

MOSFET有两种类型：N沟道MOSFET（N-MOSFET）和P沟道MOSFET（P-MOSFET），其区别在于电荷载流子类型的不同。

在选型过程中，第一个要考虑的因素是MOSFET的工作电压（Vds）。

这是指MOSFET能够承受的最大漏极-源极电压。

选择合适的工作电压范围是至关重要的，以确保MOSFET在实际应用中不会受到过电压的损坏。

第二个要考虑的因素是MOSFET的最大漏极电流（Id）。

这是指MOSFET能够承受的最大漏极电流。

根据实际应用需求，我们需要选择合适的最大漏极电流，以确保MOSFET能够正常工作，并不会因为过大的电流而发生故障。

除了工作电压和最大漏极电流，还有一些其他重要的参数需要考虑。

其中之一是阈值电压（Vth），它是指在栅极和源极之间的电压，MOSFET开始导通的最低电压。

阈值电压的选择将直接影响MOSFET 的导通特性和工作状态。

我们还需要考虑MOSFET的导通电阻（Rds(on)）。

导通电阻是指当MOSFET导通时，漏极和源极之间的电压降。

较低的导通电阻将导致更高的效率和更小的功耗，因此在一些高性能应用中，选择具有较低导通电阻的MOSFET是非常重要的。

除了这些参数，还有一些其他因素也需要考虑，例如开关速度、温度特性、封装类型和价格等。

这些因素根据实际应用需求和预算来决定。

为了确保选型的准确性，我们可以参考厂商提供的数据手册和应用指南。

这些资料通常包含详细的参数表、性能曲线和应用电路，可以帮助我们更好地了解和评估不同型号的MOSFET。

七步掌握MOS管选型技巧MOS管是电子制造的基本元件，但面对不同封装、不同特性、不同品牌的MOS管时，该如何抉择？有没有省心、省力的遴选方法？下面我们就来看一下老司机是如何做的。

选择到一款正确的MOS管，可以很好地控制生产制造成本，最为重要的是，为产品匹配了一款最恰当的元器件，这在产品未来的使用过程中，将会充分发挥其“螺丝钉”的作用，确保设备得到最高效、最稳定、最持久的应用效果。

那么面对市面上琳琅满目的MOS管，该如何选择呢？下面，我们就分7个步骤来阐述MOS管的选型要求。

首先是确定N、P沟道的选择MOS管有两种结构形式，即N沟道型和P沟道型，结构不一样，使用的电压极性也会不一样，因此，在确定选择哪种产品前，首先需要确定采用N沟道还是P沟道MOS管。

MOS管的两种结构：N沟道型和P沟道型在典型的功率应用中，当一个MOS管接地，而负载连接到干线电压上时，该MOS管就构成了低压侧开关。

在低压侧开关中，应采用N沟道MOS管，这是出于对关闭或导通器件所需电压的考虑。

当MOS管连接到总线及负载接地时，就要用高压侧开关。

通常会在这个拓扑中采用P 沟道MOS管，这也是出于对电压驱动的考虑。

要选择适合应用的器件，必须确定驱动器件所需的电压，以及在设计中最简易执行的方法。

第二步是确定电压额定电压越大，器件的成本就越高。

从成本角度考虑，还需要确定所需的额定电压，即器件所能承受的最大电压。

根据实践经验，额定电压应当大于干线电压或总线电压，一般会留出1.2~1.5倍的电压余量，这样才能提供足够的保护，使MOS管不会失效。

就选择MOS管而言，必须确定漏极至源极间可能承受的最大电压，即最大VDS。

由于MOS管所能承受的最大电压会随温度变化而变化，设计人员必须在整个工作温度范围内测试电压的变化范围。

额定电压必须有足够的余量覆盖这个变化范围，确保电路不会失效。

此外，设计工程师还需要考虑其他安全因素：如由开关电子设备(常见有电机或变压器)诱发的电压瞬变。

场效应管分类 型号 简介 封装常用三极管型号及参数(1)DISCRETE晶体管型号反压Vbe0电流Icm功率Pcm放大系MOS FET 2N7000 60V,0.115A TO-92IRFU02050V15A42W**NMOS场效应DISCRETE IRFPG421000V4A150W**NMOS场效应MOS FET 2N7002 60V,0.2A SOT-23IRFPF40900V4.7A150W**NMOS场效应DISCRETE IRFP9240200V12A150W**PMOS场效应MOS FET IRF510A 100V,5.6A TO-220IRFP9140100V19A150W**PMOS场效应DISCRETE IRFP460500V20A250W**NMOS场效应MOS FET IRF520A 100V,9.2A TO-220IRFP450500V14A180W**NMOS场效应DISCRETE IRFP440500V8A150W**NMOS场效应MOS FET IRF530A 100V,14A TO-220IRFP353350V14A180W**NMOS场效应DISCRETE IRFP350400V16A180W**NMOS场效应MOS FET IRF540A 100V,28A TO-220IRFP340400V10A150W**NMOS场效应DISCRETE IRFP250200V33A180W**NMOS场效应MOS FET IRF610A 200V,3.3A TO-220IRFP240200V19A150W**NMOS场效应DISCRETE IRFP150100V40A180W**NMOS场效应MOS FET IRF620A 200V,5A TO-220晶体管型号反压Vbe0电流Icm功率Pcm放大系DISCRETE IRFP140100V30A150W**NMOS场效应MOS FET IRF630A 200V,9A TO-220IRFP05460V65A180W**NMOS场效应DISCRETE IRFI744400V4A32W**NMOS场效应MOS FET IRF634A 250V,8.1A TO-220IRFI730400V4A32W**NMOS场效应DISCRETE IRFD9120100V1A1W**NMOS场效应MOS FET IRF640A 200V,18A TO-220IRFD12380V1.1A1W**NMOS场效应DISCRETE IRFD120100V1.3A1W**NMOS场效应MOS FET IRF644A 250V,14A TO-220IRFD11360V0.8A1W**NMOS场效应DISCRETE IRFBE30800V2.8A75W**NMOS场效应MOS FET IRF650A 200V,28A TO-220IRFBC40600V6.2A125W**NMOS场效应DISCRETE IRFBC30600V3.6A74W**NMOS场效应MOS FET IRF654A 250V,21A TO-220IRFBC20600V2.5A50W**NMOS场效应DISCRETE IRFS9630200V6.5A75W**PMOS场效应MOS FET IRF720A 400V,3.3A TO-220IRF9630200V6.5A75W**PMOS场效应DISCRETE IRF9610200V1A20W**PMOS场效应MOS FET IRF730A 400V,5.5A TO-220晶体管型号反压Vbe0电流Icm功率Pcm放大系DISCRETE IRF954160V19A125W**PMOS场效应MOS FET IRF740A 400V,10A TO-220IRF953160V12A75W**PMOS场效应DISCRETE IRF9530100V12A75W**PMOS场效应MOS FET IRF750A 400V,15A TO-220IRF840500V8A125W**NMOS场效应DISCRETE IRF830500V4.5A75W**NMOS场效应MOS FET IRF820A 500V,2.5A TO-220IRF740400V10A125W**NMOS场效应DISCRETE IRF730400V5.5A75W**NMOS场效应MOS FET IRF830A 500V,4.5A TO-220IRF720400V3.3A50W**NMOS场效应DISCRETE IRF640200V18A125W**NMOS场效应MOS FET IRF840A 500V,8A TO-220IRF630200V9A75W**NMOS场效应DISCRETE IRF610200V3.3A43W**NMOS场效应MOS FET IRF9520 TO-220IRF54180V28A150W**NMOS场效应DISCRETE IRF540100V28A150W**NMOS场效应MOS FET IRF9540 TO-220IRF530100V14A79W**NMOS场效应DISCRETE IRF440500V8A125W**NMOS场效应MOS FET IRF9610 TO-220晶体管型号反压Vbe0电流Icm功率Pcm放大系DISCRETE IRF230200V9A79W**NMOS场效应MOS FET IRF9620 TO-220IRF130100V14A79W**NMOS场效应DISCRETE BUZ20100V12A75W**NMOS场效应MOS FET IRFP150A 100V,43A TO-3P BUZ11A50V25A75W**NMOS场效应DISCRETE BS17060V0.3A0.63W**NMOS场效应MOS FET IRFP250A 200V,32A TO-3P2SC4582600V15A75W**NPNDISCRETE2SC4517550V3A30W**NPNMOS FET IRFP450A 500V,14A TO-3P2SC44291100V8A60W**NPNDISCRETE2SC4297500V12A75W**NPNMOS FET IRFR024A 60V,15A D-PAK2SC42881400V12A200W**NPNDISCRETE2SC4242450V7A40W**NPNMOS FET IRFR120A 100V,8.4A D-PAK2SC4231800V2A30W**NPNDISCRETE2SC41191500V15A250W**NPNMOS FET IRFR214A 250V,2.2A D-PAK2SC41111500V10A250W**NPNDISCRETE2SC4106500V7A50W*20MHZNPNMOS FET IRFR220A 200V,4.6A D-PAK晶体管型号反压Vbe0电流Icm功率Pcm放大系DISCRETE2SC4059600V15A130W**NPNMOS FET IRFR224A 250V,3.8A D-PAK2SC403850V0.1A0.3W*180MHZNPN DISCRETE2SC4024100V10A35W**NPNMOS FET IRFR310A 400V,1.7A D-PAK2SC39981500V25A250W**NPNDISCRETE2SC39971500V15A250W**NPNMOS FET IRFR9020TF D-PAK2SC398750V3A20W1000*NPN(达林顿) DISCRETE2SC3953120V0.2A1.3W*400MHZNPNMOS FET IRFS540A 100V,17A TO-220F2SC3907180V12A130W*30MHZNPN DISCRETE2SC38931400V8A50W*8MHZNPNMOS FET IRFS630A 200V,6.5A TO-220F2SC38861400V8A50W*8MHZNPNDISCRETE2SC3873500V12A75W*30MHZNPNMOS FET IRFS634A 250V,5.8A TO-220F2SC3866900V3A40W**NPNDISCRETE2SC3858200V17A200W*20MHZNPNMOS FET IRFS640A 200V,9.8A TO-220F2SC380730V2A1.2W*260MHZNPNDISCRETE2SC3783900V5A100W**NPNMOS FET IRFS644A 250V,7.9A TO-220F晶体管型号反压Vbe0电流Icm功率Pcm放大系DISCRETE2SC37201200V10A200W**NPNMOS FET IRFS730A 400V,3.9A TO-220F2SC3680900V7A120W**NPNDISCRETE2SC3679900V5A100W**NPNMOS FET IRFS740A 400V,5.7A TO-220F2SC359530V0.5A1.2W90*NPNDISCRETE2SC3527500V15A100W13*NPNMOS FET IRFS830A 500V,3.1A TO-220F2SC3505900V6A80W12*NPNDISCRETE2SC34601100V6A100W12*NPNMOS FET IRFS840A 500V,4.6A TO-220F2SC34571100V3A50W12*NPNDISCRETE2SC335820V0.15A**7000MHZNPNMOS FET IRFS9Z34 -60V,12A TO-220F2SC335520V0.15A**6500MHZNPN DISCRETE2SC3320500V15A80W**NPNMOS FET IRFSZ24A 60V,14A TO-220F2SC3310500V5A40W20*NPNDISCRETE2SC3300100V15A100W**NPNMOS FET IRFSZ34A 60V,20A TO-220F2SC185520V0.02A0.25W*550MHZNPN DISCRETE2SC1507300V0.2A15W**NPNMOS FET IRFU110A 100V,4.7A I-PAK晶体管型号反压Vbe0电流Icm功率Pcm放大系DISCRETE2SC149436V6A40W*175MHZNPNMOS FET IRFU120A 100V,8.4A I-PAK2SC122260V0.1A0.25W*100MHZNPN DISCRETE2SC116235V1.5A10W**NPNMOS FET IRFU220A 200V,4.6A I-PAK2SC100880V0.7A0.8W*50MHZNPNDISCRETE2SC90030V0.03A0.25W*100MHZNPNMOS FET IRFU230A 200V,7.5A I-PAK2SC82845V0.05A0.25W**NPNDISCRETE2SC81560V0.2A0.25W**NPNMOS FET IRFU410A 500V I-PAK2SC38035V0.03A0.25W**NPNDISCRETE2SC10660V1.5A15W**NPNMOS FET IRFU420A 500V,2.3A I-PAK2SB1494120V25A120W**PNP(达林顿）DISCRETE2SB1429180V15A150W**PNPMOS FET IRFZ20A TO-2202SB1400120V6A25W1000-20000*PNP(达林顿）DISCRETE2SB137560V3A2W**PNPMOS FET IRFZ24A 60V,17A TO-2202SB133580V4A30W**PNPDISCRETE2SB1317180V15A150W**PNPMOS FET IRFZ30 TO-220晶体管型号反压Vbe0电流Icm功率Pcm放大系DISCRETE2SB1316100V2A10W15000*PNP(达林顿）MOS FET IRFZ34A 60V,30A TO-2202SB124340V3A1W*70MHZPNPDISCRETE2SB124040V2A1W*100MHZPNPMOS FET IRFZ40 TO-2202SB123880V0.7A1W*100MHZPNPDISCRETE2SB118560V3A25W*75MHZPNPMOS FET IRFZ44A 60V,50A TO-2202SB1079100V20A100W5000*PNP(达林顿）DISCRETE2SB1020100V7A40W6000*PNP(达林顿）MOS FET IRLS530A 100V,10.7A,Logic TO-220F2SB83460V3A30W**PNPDISCRETE2SB817160V12A100W**PNPMOS FET IRLSZ14A 60V,8A,Logic TO-220F2SB77240V3A10W**PNPDISCRETE2SB74470V3A10W**PNPMOS FET IRLZ24A 60V,17A,Logic TO-2202SB73460V1A1W**PNPDISCRETE2SB688120V8A80W**PNPMOS FET IRLZ44A 60V,50A,Logic TO-2202SB67560V7A40W**PNP(达林顿）DISCRETE2SB66970V4A40W**PNP(达林顿）MOS FET SFP36N03 30V,36A TO-220晶体管型号反压Vbe0电流Icm功率Pcm放大系DISCRETE2SB649180V1.5A1W**PNPMOS FET SFP65N06 60V,65A TO-2202SB647120V1A0.9W*140MHZPNPDISCRETE2SB44950V3.5A22W**PNPMOS FET SFP9540 -100V,17A TO-2202SA1943230V15A150W**PNPDISCRETE2SA1785400V1A1W*140MHZPNPMOS FET SFP9634 -250V,5A TO-2202SA1668200V2A25W*20MHZPNPDISCRETE2SA1516180V12A130W*25MHZPNPMOS FET SFP9644 -250V,8.6A TO-2202SA1494200V17A200W*20MHZPNPDISCRETE2SA1444100V1.5A2W*80MHZPNPMOS FET SFP9Z34 -60V,18A TO-2202SA1358120V1A10W*120MHZPNPDISCRETE2SA1302200V15A150W**PNPMOS FET SFR9214 -250V,1.53A D-PAK2SA1301200V10A100W**PNPDISCRETE2SA1295230V17A200W**PNP MOS FET SFR9224 -250V,2.5A D-PAK2SA1265140V10A30W**PNP DISCRETE2SA1216180V17A200W**PNP MOS FET SFR9310 -400V,1.5A D-PAK2SB649180V1.5A1W**PNP DISCRETE2SB647120V1A0.9W*140MHZPNP MOS FET SFS9630 -200V,4.4A TO-220F2SB44950V3.5A22W**PNP DISCRETE2SA1943230V15A150W**PNP MOS FET SFS9634 -250V,3.4A TO-220F2SA1785400V1A1W*140MHZPNP DISCRETE2SA1668200V2A25W*20MHZPNP MOS FET SFU9220 -200V,3.1A I-PAK2SA1516180V12A130W*25MHZPNP DISCRETE2SA1494200V17A200W*20MHZPNP MOS FET SSD2002 25V N/P Dual 8SOP2SA1444100V1.5A2W*80MHZPNP DISCRETE2SA1358120V1A10W*120MHZPNP MOS FET SSD2019 20V P-ch Dual 8SOP2SA1302200V15A150W**PNP DISCRETE2SA1301200V10A100W**PNP MOS FET SSD2101 30V N-ch Single 8SOP2SA1295230V17A200W**PNP DISCRETE2SA1265140V10A30W**PNP MOS FET SSH10N80A 800V,10A TO-3P2SA1216180V17A200W**PNP DISCRETEMOS FET SSH10N90A 900V,10A TO-3PDISCRETEMOS FET SSH5N90A 900V,5A TO-3PDISCRETEMOS FET SSH60N10 TO-3PDISCRETEMOS FET SSH6N80A 800V,6A TO-3PDISCRETEMOS FET SSH70N10A 100V,70A TO-3PDISCRETEMOS FET SSH7N90A 900V,7A TO-3PDISCRETEMOS FET SSH9N80A 800V,9A TO-3PDISCRETEMOS FET SSP10N60A 600V,9A TO-220DISCRETEMOS FET SSP1N60A 600V,1A TO-220DISCRETEMOS FET SSP2N90A 900V,2A TO-220DISCRETEMOS FET SSP35N03 30V,35A TO-220DISCRETEMOS FET SSP3N90A 900V,3A TO-220DISCRETEMOS FET SSP4N60A 600V,4A TO-220DISCRETEMOS FET SSP4N60AS 600V,4A TO-220DISCRETEMOS FET SSP4N90AS 900V,4.5A TO-220 DISCRETEMOS FET SSP5N90A 900V,5A TO-220 DISCRETEMOS FET SSP60N06 60V,60A TO-220 DISCRETEMOS FET SSP6N60A 600V,6A TO-220 DISCRETEMOS FET SSP70N10A 100V,55A TO-220 DISCRETEMOS FET SSP7N60A 600V,7A TO-220 DISCRETEMOS FET SSP7N80A 800V,7A TO-220 DISCRETEMOS FET SSP80N06A 60V,80A TO-220 DISCRETEMOS FET SSR1N60A 600V,0.9A D-PAK DISCRETEMOS FET SSR2N60A 600V,1.8A D-PAK DISCRETEMOS FET SSR3055A 60V,8A D-PAK DISCRETEMOS FET SSS10N60A 600V,5.1A TO-220F DISCRETEMOS FET SSS2N60A 600V,1.3A TO-220F DISCRETEMOS FET SSS3N80A 800V,2A TO-220F DISCRETEMOS FET SSS3N90A 900V,2A TO-220F DISCRETEMOS FET SSS4N60A 600V,3.5A TO-220(F/P) DISCRETEMOS FET SSS4N60AS 600V,2.3A TO-220(F/P) DISCRETEMOS FET SSS4N60AS 600V,2.3A TO-220F DISCRETEMOS FET SSS4N90AS 900V,2.8A TO-220F DISCRETEMOS FET SSS5N80A 800V,3A TO-220F DISCRETEMOS FET SSS6N60A 600V, TO-220(F/P)如有出入请明示，争取完善、正确！放大系数特征频率管子类型放大系数特征频率管子类型放大系数特征频率管子类型放大系数特征频率管子类型放大系数特征频率管子类型放大系数特征频率管子类型放大系数特征频率管子类型林顿）放大系数特征频率管子类型放大系数特征频率管子类型。

MOS管选型1、预估使用环境温度T ambient一般情况下取室温25°C，器件附件空气温升10°C，较差情况下不妨取温度45°C，器件附件空气温升20°C最差情况下T ambient=65°C2、计算I DT ambient + RθJA * I D * I D * R DS（ON）=T j例:ME4970RθJA =76°C/WR DS（ON）≤16mΩ（V GS=10V）T j≤150°CT ambient=65°C得I D≤8.36A，与规格书中I D≤8.3A（T ambient=70°C）值很接近3、关于关键器件温升控制△T+To+RθJC * I D * I D * R DS（ON）=T jTo=25°C 室温△T=45°C器件温升，即MOS表面70°C。

RθJC=46°C/WR DS（ON）≤16mΩ（V GS=10V）T j≤150°C得I D≤10.4A以上表明，规格书所标注的I D可以直接作为设计参考电流值（Tambient 取70°C）。

满足温升等要求。

也可用到80%，留有一定余量。

使用条件不同的，需通过T ambient + RθJA * I D * I D * R DS（ON）=T j计算I D。

注：MOS的气候特性，包括juction-to-ambient 和junction-to-case两个参数juction-to-ambient：是指PN结到环境的温度，junction-to-case：PN结至器件外壳的温度。

开关mos管选型参数在开关MOS管的选型中，咱们可得先聊聊这些小家伙到底是什么。

MOS管，简单来说，就是一种可以用来控制电流的电子元件。

你可以把它想象成电路里的“门”，当你给它信号时，这扇门就打开，电流就可以顺畅地通过，反之亦然。

别小看这小玩意，它的作用可大了！选对了合适的MOS管，电路就能如虎添翼，工作得相当顺畅。

可要是选错了，那可真是自食其果，麻烦不断。

说到选型参数，首先我们得看看导通电阻。

想象一下，如果你开门的时候发现门锁坏了，那可就尴尬了。

导通电阻越小，电流通过的阻力就越小，简直就是开门不费劲。

想象一下你在家里开门，门口堆满了东西，哎呀，真是麻烦得不行。

而低导通电阻就能让电流如沐春风，自在流动，效率自然高得多。

别忘了，还得考虑最大漏电流。

这个就像是你家里水管的漏水，漏得多，水费可就飞涨。

漏电流大，就代表着你使用过程中会有更多的电流流失，这可不是我们想要的。

耐压也是个大问题。

想象一下，如果你拿了个小伞，却在暴风雨中去挡雨，那绝对是自找苦吃。

耐压就是MOS管可以承受的电压大小，电压超过了它的承受能力，那小家伙可就会“罢工”，搞不好还会烧掉，真是得不偿失。

这里还得提一提开关频率，电路工作得越快，MOS管的开关频率就得跟上，不然电路可是会被拖慢脚步。

想象一下你参加了一场马拉松，结果你的跑鞋拖沓得像牛，速度怎么可能快得起来？还有一个非常关键的参数就是门极驱动电压。

这就像是你对孩子的要求，得给点激励，才能让他学习更努力。

门极驱动电压越高，MOS管的开关速度就越快，当然也越能抵挡噪声干扰。

这里面可得花点心思，选个合适的电压值，这样电路才能保持高效运转。

当然了，使用环境也是不能忽视的。

比如说你去海边度假，结果发现那海风劲吹，沙子满天飞，哦，那就真是悲剧了。

MOS管的工作环境温度、湿度、甚至是防尘等级都得考虑清楚，万一环境不合适，那它可就成了“无米之炊”，根本发挥不出应有的性能。

还有一项就是热阻。

这可是一门大学问啊，简单来说，热阻就是MOS管在工作时产生热量的散发能力。

电调常见的烧毁问题，可通过更换烧坏的ＭＯＳ管来解决，如相应电流的，可用更多大额定电流的代替。

注意，焊接ＭＯＳ止静电。

TO-220TO-252TO-3附SO-8（贴片８脚）封装ＭＯＳ管IRF7805Z的引脚图。

上图中有小圆点的为１脚注：下表按电流降序排列（如有未列出的，可回帖，我尽量补封装形式极性型号电流(A)耐压(V)导通电阻(mΩ)SO-8N型SI43362230 4.2 SO-8N型IRF78312130 3.6 SO-8N型IRF783220304SO-8N型IRF872114308.5 SO-8N型IRF78051330SO-8N型IRF7805Q133011 SO-8N型IRF7413123018 SO-8N型TPC800312306 SO-8N型IRF7477113020 SO-8N型IRF7811113012 SO-8N型IRF7466103015 SO-8N型SI4410103014 SO-8N型SI4420103010 SO-8N型A27009307.3 SO-8N型IRF78078.330SO-8N型SI48127.33028 SO-8N型SI9410 6.93050 SO-8N型IRF731363029 SO-8P型SI440517307.5 SO-8P型STM4439A143018 SO-8P型FDS667913309 SO-8P型SI441113308 SO-8P型SI446312.32016 SO-8P型SI44071230SO-8P型IRF7424113013.5 SO-8P型IRF7416103020 SO-8P型IRF7416Q103020 SO-8P型SI442593019 SO-8P型IRF74248.83022 SO-8P型SI443583020 SO-8P型SI4435DY83020 SO-8P型A271673011.3 SO-8P型IRF7406 5.83045 SO-8P型SI9435 5.33050 SO-8P型IRF7205 4.63070 TO-252N型FDD668884305 TO-3N型IRF1504010055 TO-220N型IRF370321030 2.8 TO-220N型IRL3803140306 TO-220N型IRF140513155 5.3 TO-220N型IRF3205110558 TO-220N型BUZ111S80558TO-220N型06N60 5.5600750MOS管应用电路设计本文来自:原文网址：/sch/jcdl/0084942.htmlMOS管应用电路设计MOS管最显著的特性是开关特性好，所以被广泛应用在需要电子开关的电路中，常见的如开关电也有照明调光。
