常用焊接方法及特点
一、什么是钎焊?钎焊是如何分类的?钎焊的接头形式有何特点?
钎焊是利用熔点比母材低的金属作为钎料,加热后,钎料熔化,焊件不熔化,利用液态钎料润湿母材,填充接头间隙并与母材相互扩散,将焊件牢固的连接在一起。
根据钎料熔点的不同,将钎焊分为软钎焊和硬钎焊。
(1)软钎焊:软钎焊的钎料熔点低于450°C,接头强度较低(小于70 MPa)。
(2)硬钎焊:硬钎焊的钎料熔点高于450°C,接头强度较高(大于200 MPa)。
钎焊接头的承载能力与接头连接面大小有关。因此,钎焊一般采用搭接接头和套件镶接,以弥补钎焊强度的不足。
二、电弧焊的分类有哪些,有什么优点?
利用电弧作为热源的熔焊方法,称为电弧焊。可分为手工电弧焊、埋弧自动焊和气体保护焊等三种。手工自动焊的最大优点是设备简单,应用灵活、方便,适用面广,可焊接各种焊接位置和直缝、环缝及各种曲线焊缝。尤其适用于操作不变的场合和短小焊缝的焊接;埋弧自动焊具有生产率高、焊缝质量好、劳动条件好等特点;气体保护焊具有保护效果好、电弧稳定、热量集中等特点。
三、焊条电弧焊时,低碳钢焊接接头的组成、各区域金属的组织与性能有何特点?
(1)焊接接头由焊缝金属和热影响区组成。
1)焊缝金属:焊接加热时,焊缝处的温度在液相线以上,母材与填充金属形成共同熔池,冷凝后成为铸态组织。在冷却过程中,液态金属自熔合区向
?电阻焊 ?摩擦焊 ?钎焊 ?电渣焊 ?真空电子束焊接 ?激光焊接电阻焊是利用电流通过焊件及其接触处所产生的电阻热 将焊件局部加热到塑性或熔化状态 然后在压力下形成焊接接头的焊接方法。 电阻焊在焊接过程中产生的热量 可用焦耳 楞次定律计算 Q=I2Rt 式中 Q——电阻焊时所产生的电阻热 J I——焊接电流 A R——工件的总电阻 包括工件本身的电阻和工件间的接触电阻 Ω t——通电时间 s。 由于工件的总电阻很小 为使工件在极短时间内(0.01 s到几秒)迅速加热 必须采用很大的焊接电流(几千到几万安培)。电阻焊特点优点 生产率高、焊接变形小、劳动条件好、不需另加焊接材料、操作简便、易实现机械化等。缺点 其设备较一般熔焊复杂、耗电量大、适用的接头形式与可焊工件厚度(或断面尺寸)受到限制。分类电阻焊分为点焊、缝焊和对焊三种形式。 一、点焊点焊是利用柱状电极加压通电 在搭接工件接触面之间 焊成一个个焊点的焊接方法 如图4-24所示。点焊时 先加压使两个工件紧密 接触 然后接通电流。由于两工件接 触处电阻较大 电流流过所产生的电 阻热使该处温度迅速升高 局部金属 可达熔点温度 被熔化形成液态熔核。 断电后 继续保持压力或加大压 力 使熔核在压力下凝固结晶 形成 组织致密的焊点。而电极与工件间的 接触处 所产生的热量因被导热性好 的铜(或铜合金)电极及冷却水传走 因此温升有限 不会出现焊合现象。焊完一个点后 电极将移至另一点进行焊接。当焊接下一个点时 有一部分电流会流经已焊好的焊点 称为分流现象。 分流将使焊接处电流减小 影响焊接质量。因此两个相邻 焊点之间应有一定距离。工件厚度越大 焊件导电性越好 则 分流现象越严重 故点距应加大。不同材料及不同厚度工件上焊点间最小距离如表4—7所示。影响点焊质量的主要因素有 焊接电流、通电时间、电极压力及工件表面清理情况等。 根据焊接时间的长短和电流大小 常把点焊焊接规范分为 硬规范和软规范。 硬规范 硬规范是指在较短时间内通以大电流的规范。 它的生产率高 焊件变形小 电极磨损慢 但要求设备功 率大 规范应控制精确。适合焊接导热性能较好的金属。软规范 软规范是指在较长时间内通以较小电流的规范。它的生产率低 但可选用功率小的设备焊接较厚的工件。适合焊接有淬硬倾向的金属。电极压力的选择 点焊电极压力应保证工件紧密接触顺利通电 同时依靠压力消除熔核凝固时可能产生的缩孔和缩松。工件厚度越大 材料高温强度越大(如耐热钢) 电极压力也应越大。但压力过大时 将使焊件电阻减小 从电极散失的 热量将增加 也使电极在工件表面的压坑加深。 因此电极压力应选择合适。焊件的表面状态对焊接质量影响 如焊件表面存在氧
常用焊接方法及特点

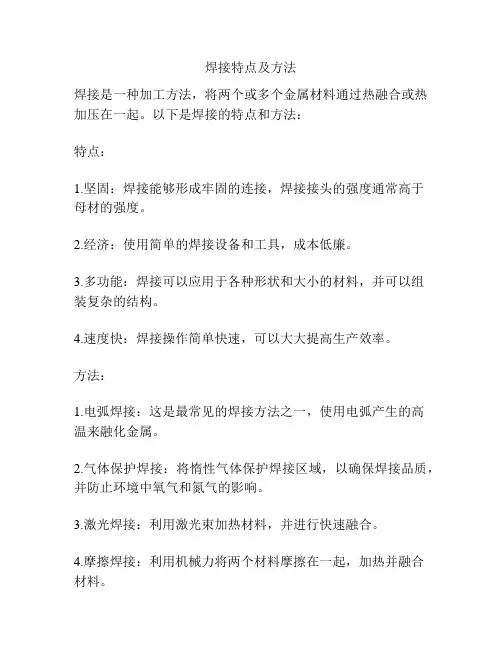

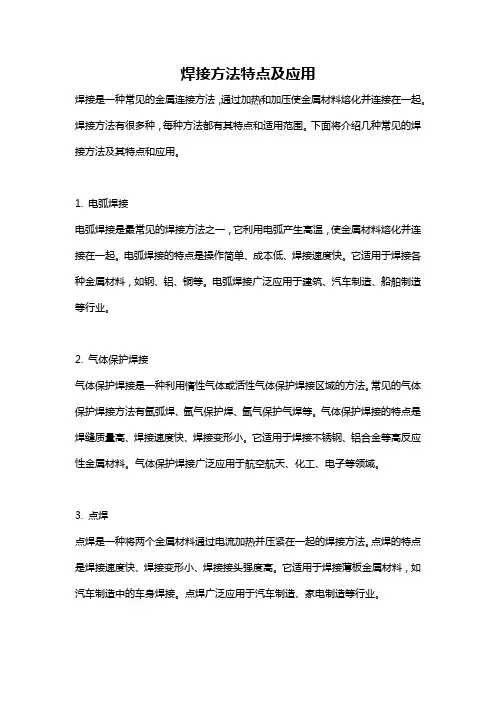

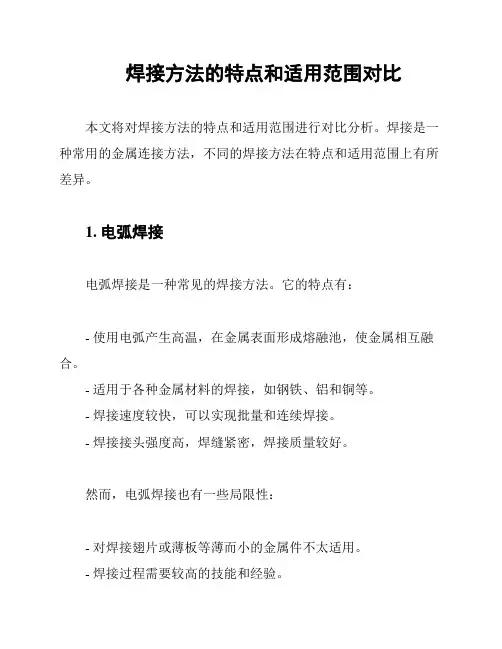

常用焊接方法及特点 一、什么是钎焊?钎焊是如何分类的?钎焊的接头形式有何特点? 钎焊是利用熔点比母材低的金属作为钎料,加热后,钎料熔化,焊件不熔化,利用液态钎料润湿母材,填充接头间隙并与母材相互扩散,将焊件牢固的连接在一起。 根据钎料熔点的不同,将钎焊分为软钎焊和硬钎焊。 (1)软钎焊:软钎焊的钎料熔点低于450°C,接头强度较低(小于70 MPa)。 (2)硬钎焊:硬钎焊的钎料熔点高于450°C,接头强度较高(大于200 MPa)。 钎焊接头的承载能力与接头连接面大小有关。因此,钎焊一般采用搭接接头和套件镶接,以弥补钎焊强度的不足。 二、电弧焊的分类有哪些,有什么优点? 利用电弧作为热源的熔焊方法,称为电弧焊。可分为手工电弧焊、埋弧自动焊和气体保护焊等三种。手工自动焊的最大优点是设备简单,应用灵活、方便,适用面广,可焊接各种焊接位置和直缝、环缝及各种曲线焊缝。尤其适用于操作不变的场合和短小焊缝的焊接;埋弧自动焊具有生产率高、焊缝质量好、劳动条件好等特点;气体保护焊具有保护效果好、电弧稳定、热量集中等特点。 三、焊条电弧焊时,低碳钢焊接接头的组成、各区域金属的组织与性能有何特点? (1)焊接接头由焊缝金属和热影响区组成。 1)焊缝金属:焊接加热时,焊缝处的温度在液相线以上,母材与填充金属形成共同熔池,冷凝后成为铸态组织。在冷却过程中,液态金属自熔合区向焊缝的中心方向结晶,形成柱状晶组织。由于焊条芯及药皮在焊接过程中具有合金化作用,焊缝金属的化学成分往往优于母材,只要焊条和焊接工艺参数选择合理,焊缝金属的强度一般不低于母材强度。 2)热影响区:在焊接过程中,焊缝两侧金属因焊接热作用而产生组织和性能变化的区域。 (2)低碳钢的热影响区分为熔合区、过热区、正火区和部分相变区。 1)熔合区位于焊缝与基本金属之间,部分金属焙化部分未熔,也称半熔化区。加热温度约为1 490~1 530°C,此区成分及组织极不均匀,强度下降,塑性很差,是产生裂纹及局部脆性破坏的发源地。 2)过热区紧靠着熔合区,加热温度约为1 100~1 490°C。由于温度大大超过Ac3,奥氏体晶粒急剧长大,形成过热组织,使塑性大大降低,冲击韧性值下降25%~75%左右。 3)正火区加热温度约为850~1 100°C,属于正常的正火加热温度范围。冷却后得到均匀细小的铁素体和珠光体组织,其力学性能优于母材。 4)部分相变区加热温度约为727~850°C。只有部分组织发生转变,冷却后组织不均匀,力学性能较差。 四、什么是电阻焊?电阻焊分为哪几种类型、分别用于何种场合? 电阻焊是利用电流通过工件及焊接接触面间所产生的电阻热,将焊件加热至塑性或局部熔化状态,再施加压力形成焊接接头的焊接方法。 电阻焊分为点焊、缝焊和对焊3种形式。 (1)点焊:将焊件压紧在两个柱状电极之间,通电加热,使焊件在接触处熔化形成熔核,然后断电,并在压力下凝固结晶,形成组织致密的焊点。 点焊适用于焊接4 mm以下的薄板(搭接)和钢筋,广泛用于汽车、飞机、电子、仪表和日常生活用品的生产。 (2)缝焊:缝焊与点焊相似,所不同的是用旋转的盘状电极代替柱状电极。叠合的工件在圆盘间受压通电,并随圆盘的转动而送进,形成连续焊缝。
低合金钢(16Mn)在钢结构中的焊接工艺特点 摘要:低合金钢(16Mn)中,16Mnq与Q345是最典型的两种钢材,分别运用于桥梁与建筑钢结构。如何采用正确的焊接工艺来保证该类钢材的焊接质量,是本文讨论的重点。 关键词:钢结构低合金钢单面焊双面成形焊接工艺层状撕裂 在承重钢结构中,经常采用掺加合金元素的低合金钢,其强度高于碳素结构钢,它的强度增加不是靠增加含碳量,而是靠加入合金元素的程度。所以,其韧性并不降低。低合金钢(16Mn)的综合性能较好,在钢结构领域已广泛使用。 1:16Mnq钢焊接工艺 16Mnq钢是广泛运用于钢桥梁的低合金钢, 该钢材以热轧状态交货化学成分与力学性能见表1,2: 表1 表2 由碳当量公式:Ceq(%)=C+1/6Mn+1/24Si可知该钢焊接性接近中碳钢,因而在施焊过程中要防止因淬硬带来的微裂纹等缺陷。 1.1 单面焊双面成形 图1 单面焊双面成形示意图 (1:二氧化碳气体保护打底焊 2:二氧化碳气体保护中间层焊 3;埋弧直动焊盖面)
1.1.1 板缝间隙 通过焊接工艺试验发现: 当板缝间隙过窄,小于6毫米时,则二氧化碳气体保护打底焊焊丝无法摆动,焊缝反面成型不规则,反面余高过高。 当板缝间隙大于8毫米时,则显过宽,容易产生夹渣与边缘未融合以及焊缝收缩量大现象。同时,板缝间隙过宽,二氧化碳气体保护焊丝摆动大,焊缝融敷金属受二氧化碳气体保护效果差,焊工也难于控制其面焊接质量。板缝间隙过宽,还会造成埋弧直动焊一次盖面不能彻底盖住,造成偏焊,达不到焊接质量要求。 当板缝间隙处于6~8毫米时,再配合适当的运条方法,则能避免上述问题出现,达到焊接质量要求。 1.1.2 打底层数和运条方法 对于8~14毫米间板厚,如果只进行一层二氧化碳气体保护打底焊,则易造成埋弧直动焊盖面时烧穿。所以,需采取两层二氧化碳气体保护打底。 但当板薄且运条方式不正确,又易造成打底焊焊缝高于母材,对埋弧直动焊盖面带来困难。 在实际施焊过程中,第一道二氧化碳气体保护打底焊需采用前月牙形右焊法,见图2。 图2 前月牙形右焊法 此种运条方法易保证焊接时不断弧,焊丝突然送进时,不对陶瓷衬垫造成破坏。 第二道二氧化碳气体保护打底焊需采用后月牙左焊法,见图3。 图3 后月牙左焊法 此种运条方法易保证埋弧直动焊盖面所需深度,也易避免坡口边缘产生夹渣和未融合。 1.1.3 接头处理方法 由于16Mnq钢淬硬带来的微裂纹趋向大,易出现弧坑裂纹与缩孔。 在收弧时,要采用慢收弧方法,并对这种冷接头采取打磨处理,将弧坑微裂纹与缩孔磨出,并将端部打磨成1:5的斜坡。 当要进行下次施焊时,要对其预热处理。 对于端部和收尾,要求每条焊缝必须安置与正式焊缝同材质同坡口的引熄弧板。同时,焊接

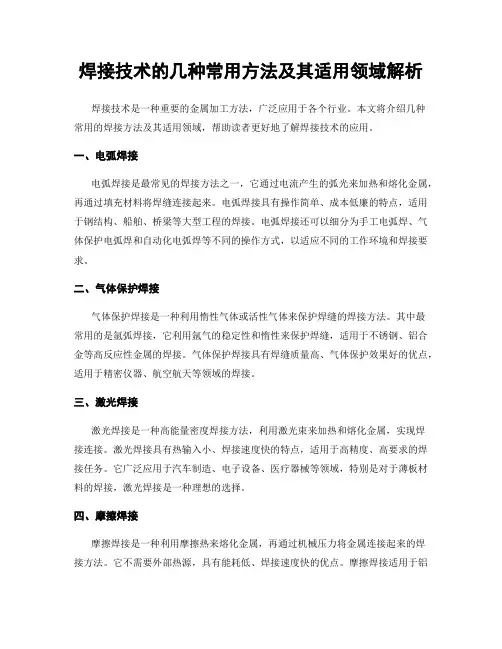

基础工业的常用焊接方法 文章是一篇叙实性的文字,作者是焊接专业本科,后来却从焊接工艺工程师逐步走向了生产管理岗位,自从1998年来到上海这个飞速发展的大城市,我先后经历了好几家单位,除了第一家单位是国家统分的国营船厂之外,其它公司均为行业较知名的外资企业。作者在学习和工作的同时,更多的看到了如何应用先进技术和不断自我升级到世界最新工艺和管理水平的管理模式。在我的工作中,见到了多种的常用的基础工业的焊接方法和应用。以下就我的一些实际工作经历进行一个粗略的介绍。 标签:弧焊;CO2气保焊;螺柱焊SW 作者以切身工作经历来给基础工业中的焊接应用做一个快速扫描。先来讲述船厂。在这个领域我国焊接方面的专业人才非常之多,像上海八大船厂,船舶设计研究院,船级社等单位,汇集了设计,工艺,检验等各种焊接相关人才。作者曾经工作的是一家坐落在江苏省扬州市的国营船厂,主要的产品是集装箱船的分段制造,以双层底,舷侧为主。所采用的主要焊接方法是: a.埋弧自动焊SAW。主要应用在内甲板的平板拼焊上。它需要用直径3.2mm 的J422焊条打底焊接,再埋弧自动焊一次和盖面一次,焊接是当时要使用一种HJ431的焊剂,焊丝是一种H08Mn2SiA的4mm焊丝材料。当时我们还买了一种陶瓷衬垫贴在焊缝的反面,保证了反面的成型效果。总的来说,这在当时是一种高效率的焊接方法。相对来说,它的焊接热变形还是有点大的,焊完之后必须要做火工矫正,由于分段是立体的,矫正需要分几次进行,并且每次要做分段水平测量。除去16mm以上的较厚钢板,这种焊接方法正在被后文中要提到等离子焊所替代。 b.普通手工电弧焊SMAW。这个太常见了,直流焊机,酸性碱性焊条,多年变化不大除了焊接的体积比以前要小了很多,这里就不做介绍了。 c.重力铁粉焊条立焊。当时由于立焊运条效率低下,船厂的工艺部门引进了这种焊接方式,它可以自上而下的焊接,由于自身含铁量高,带有一定的重力下堆敷效果。后来就再没见过这种焊接方法。 d.CO2气保焊GMAW(MIG)。90年代焊接技校生从进船厂实习开始,就是从事梁体,工字钢的焊接。当时算是比较先进的焊接工艺了,正在大面积推广和取代手工电弧焊。 第二讲集装箱厂。集装箱的制造见证了我国外贸的突飞猛进,很有代表意义。作者所工作的这家集装箱公司在中集(CIMC)发达以前曾是世界上最大的集装箱制造商,有着经多年设计和完善的焊接流水线。它的主要产品包括20’/40’普箱,高箱,45’,48’,53’特种箱,及开顶,侧开门,框架箱等多种结构特种箱,也制作集装箱底盘。它的焊接方法有:
学习资料 氩弧焊 缺点: 1)氩弧焊因为热影响区域大,工件在修补后常常会造成变形、硬度降低、砂眼、局部退火、开裂、针孔、磨损、划伤、咬边、或者是结合力不够及内应力损伤等缺点。尤其在精密铸造件细小缺陷的修补过程在表面突出。在精密铸件缺陷的修补领域可以使用冷焊机来替代氩弧焊,由于冷焊机放热量小,较好的克服了氩弧焊的缺点,弥补了精密铸件的修复难题。 (2)氩弧焊与焊条电弧焊相比对人身体的伤害程度要高一些,氩弧焊的电流密度大,发出的光比较强烈,它的电弧产生的紫外线辐射,约为普通焊条电弧焊的5~30倍,红外线约为焊条电弧焊的1~1.5倍,在焊接时产生的臭氧含量较高,因此,尽量选择空气流通较好的地方施工,不然对身体有很大的伤害。 (3)对于低熔点和易蒸发的金属(如铅、锡。锌),焊接较困难。 氩弧焊的应用: 氩弧焊适用于焊接易氧化的有色金属和合金钢(主要用Al、Mg、Ti及其合金和不锈钢的焊接);适用于单面焊双面成形,如打底焊和管子焊接;钨极氩弧焊还适用于薄板焊接。优点: 1、氩气保护可隔绝空气中氧气、氮气、氢气等对电弧和熔池产生的不良影响,减少合金元素的烧损,以得到致密、无飞溅、质量高的焊接接头; 2、氩弧焊的电弧燃烧稳定,热量集中,弧柱温度高,焊接生产效率高,热影响区窄,所焊的焊件应力、变形、裂纹倾向小; 3、氩弧焊为明弧施焊,操作、观察方便; 4、电极损耗小,弧长容易保持,焊接时无熔剂、涂药层,所以容易实现机械化和自动化; 5、氩弧焊几乎能焊接所有金属,特别是一些难熔金属、易氧化金属,如镁、钛、钼、锆、铝等及其合金; 6、不受焊件位置限制,可进行全位置焊接。[3] 仅供学习与参考
可通过与波峰焊的比较来了解选择性焊接的工艺特点。两者间最明显的差异在于波峰焊中PCB的下部完全浸入液态焊料中,而在选择性焊接中,仅有部分特定区域与焊锡波接触。由于PCB本身就是一种不良的热传导介质,因此焊接时它不会加热熔化邻近元器件和PCB 区域的焊点。在焊接前也必须预先涂敷助焊剂。与波峰焊相比,助焊剂仅涂覆在PCB下部的待焊接部位,而不是整个PCB。另外选择性焊接仅适用于插装元件的焊接。选择性焊接是一种全新的方法,彻底了解选择性焊接工艺和设备是成功焊接所必需的。选择性焊接的流程典型的选择性焊接的工艺流程包括:助焊剂喷涂,PCB预热、浸焊和拖焊。助焊剂涂布工艺在选择性焊接中,助焊剂涂布工序起着重要的作用。焊接加热与焊接结束时,助焊剂应有足够的活性防止桥接的产生并防止PCB产生氧化。助焊剂喷涂由X/Y机械手携带PCB通过助焊剂喷嘴上方,助焊剂喷涂到PCB待焊位置上。助焊剂具有单嘴喷雾式、微孔喷射式、同步式多点/图形喷雾多种方式。回流焊工序后的微波峰选焊,最重要的是焊剂准确喷涂。微孔喷射式绝对不会弄污焊点之外的区域。微点喷涂最小焊剂点图形直径大于2mm,所以喷涂沉积在PCB上的焊剂位置精度为±0.5mm,才能保证焊剂始终覆盖在被焊部位上面,喷涂焊剂量的公差由供应商提供,技术说明书应规定焊剂使用量,通常建议100%的安全公差范围。预热工艺在选择性焊接工艺中的预热主要目的不是减少热应力,而是为了去除溶剂预干燥助焊剂,在进入焊锡波前,使得焊剂有正确的黏度。在焊接时,预热所带的热量对焊接质量的影响不是关键因素,PCB材料厚度、器件封装规格及助焊剂类型决定预热温度的设置。在选择性焊接中,对预热有不同的理论解释:有些工艺工程师认为PCB应在助焊剂喷涂前,进行预热;另一种观点认为不需要预热而直接进行焊接。使用者可根据具体的情况来安排选择性焊接的工艺流程。焊接工艺选择性焊接工艺有两种不同工艺:拖焊工艺和浸焊工艺。选择性拖焊工艺是在单个小焊嘴焊锡波上完成的。拖焊工艺适用于在PCB上非常紧密的空间上进行焊接。例如:个别的焊点或引脚,单排引脚能进行拖焊工艺。PCB以不同的速度及角度在焊嘴的焊锡波上移动达到最佳的焊接质量。为保证焊接工艺的稳定,焊嘴的内径小于6mm。焊锡溶液的流向被确定后,为不同的焊接需要,焊嘴按不同方向安装并优化。机械手可从不同方向,即0°~12°间不同角度接近焊锡波,于是用户能在电子组件上焊接各种器件,对大多数器件,建议倾斜角为10°。与浸焊工艺相比,拖焊工艺的焊锡溶液及PCB板的运动,使得在进行焊接时的热转换效率就比浸焊工艺好。然而,形成焊缝连接所需要的热量由焊锡波传递,但单焊嘴的焊锡波质量小,只有焊锡波的温度相对高,才能达到拖焊工艺的要求。例:焊锡温度为275℃~300℃,拖拉速度10mm/s~25mm/s通常是可以接受的。在焊接区域供氮,以防止焊锡波氧化,焊锡波消除了氧化,使得拖焊工艺避免桥接缺陷的产生,这个优点增加了拖焊工艺的稳定性与可靠性。https://www.doczj.com/doc/7f5264258.html,机器具有高精度和高灵活性的特性,模块结构设计的系统可以完全按照客户特殊生产要求来定制,并且可升级满足今后生产发展的需求。机械手的运动半径可覆盖助焊剂喷嘴、预热和焊锡嘴,因而同一台设备可完成不同的焊接工艺。机器特有的同步制程可以大大缩短单板制程周期。机械手具备的能力使这种选择焊具有高精度和高质量焊接的特性。首先是机械手高度稳定的精确定位能力(±0.05mm),保证了每块板生产的参数高度重复一致;其次是机械手的5维运动使得PCB能够以任何优化的角度和方位接触锡面,获得最佳焊接质量。机械手夹板装置上安装的锡波高度测针,由钛合金制成,在程序控制下可定期测量锡波高度,通过调节锡泵转速来控制锡波高度,以保证工艺稳定性。尽管具有上述这么多优点,单嘴焊锡波拖焊工艺也存在不足:焊接时间是在焊剂喷涂、预热和焊接三个工序中时间最长的。并且由于焊点是一个一个的拖焊,随着焊点数的增加,焊接时间会大幅增加,在焊接效率上是无法与传统波峰焊工艺相比的。但情况正发生着改变,多焊嘴设计可最大限度地提高产量,例如,采用双焊接喷嘴可以使产量提高一倍,对助焊剂也同样
常见的焊接缺陷及处理办法 一、外部缺陷 一)、焊缝成型差 1、现象 焊缝波纹粗劣,焊缝不均匀、不整齐,焊缝与母材不圆滑过渡,焊接接头差,焊缝高低不平。 2、原因分析 焊缝成型差的原因有:焊件坡口角度不当或装配间隙不均匀;焊口清理不干净;焊接电流过大或过小;焊接中运条(枪)速度过快或过慢;焊条(枪)摆动幅度过大或过小;焊条(枪)施焊角度选择不当等。 3、防治措施 ⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。 ⑵焊件坡口打磨清理干净,无锈、无垢、无脂等污物杂质,露出金属光泽。 ⑶加强焊接联系,提高焊接操作水平,熟悉焊接施工环境。 ⑷根据不同的焊接位置、焊接方法、不同的对口间隙等,按照焊接工艺卡和操作技能要求,选择合理的焊接电流参数、施焊速度和焊条(枪)的角度。 4、治理措施 ⑴加强焊后自检和专检,发现问题及时处理; ⑵对于焊缝成型差的焊缝,进行打磨、补焊; ⑶达不到验收标准要求,成型太差的焊缝实行割口或换件重焊; ⑷加强焊接验收标准的学习,严格按照标准施工。 二)、焊缝余高不合格 1、现象 管道焊口和板对接焊缝余高大于 3 ㎜;局部出现负余高;余高差过大;角焊缝高度不够或 焊角尺寸过大,余高差过大。 2、原因分析 焊接电流选择不当;运条(枪)速度不均匀,过快或过慢;焊条(枪)摆动幅度不均匀;焊条(枪)施焊角度选择不当等。 3、防治措施 ⑴根据不同焊接位置、焊接方法,选择合理的焊接电流参数; ⑵增强焊工责任心,焊接速度适合所选的焊接电流,运条(枪)速度均匀,避免忽快忽慢; ⑶焊条(枪)摆动幅度不一致,摆动速度合理、均匀; ⑷注意保持正确的焊条(枪)角度。 4、治理措施 ⑴加强焊工操作技能培训,提高焊缝盖面水平; ⑵对焊缝进行必要的打磨和补焊; ⑶加强焊后检查,发现问题及时处理; ⑷技术员的交底中,对焊角角度要求做详细说明。 三)、焊缝宽窄差不合格 1、现象 焊缝边缘不匀直,焊缝宽窄差大于 3 ㎜。 2、原因分析 焊条(枪)摆动幅度不一致,部分地方幅度过大,部分地方摆动过小;焊条(枪)角度不合适;焊接位置困难,妨碍焊接人员视线。
钨极氩弧焊 钨极氩弧焊是气体保护焊中的一种方法,也叫TIG焊,这种方法以燃烧于非熔化极与工件之间的电弧作为热源来进行焊接。钨极氩弧焊可焊易氧化的有色金属及其合金、不锈钢、高温合金、钛及钛合金等。钨极氩弧焊能够焊接各种接头形式的焊缝,焊缝优良、美观、平滑、均匀,特别适用于薄板焊接;焊接时几乎不发生飞溅或烟尘;容易观察和操作;被焊工件可开坡口或不开坡口;焊接时可填充焊丝或不填充焊丝。采用钨极氩弧焊,电弧稳定、热量集中、合金元素烧损小、焊缝的质量高,可靠性高,可以焊接重要构件,可用于核电站及航空、航天工业,是一种高效、优质、经济节能的工艺方法。但钨极氩弧焊焊缝容易受风或外界气流的影响,生产效率低,生产成本较高。根据电流种类,钨极氩弧焊又分为直流钨极氩弧焊、直流脉冲钨极氩弧焊和交流钨极氩弧焊,它们各有不同的工艺特点,应用于不同的场合。 钨极氩弧焊机钨极氩弧焊实际操作
用手工操纵焊条进行焊接的电弧焊方法称为手弧焊,它是利用焊条和焊件之间产生的电弧将焊条和焊件局部加热到熔化状态,焊条端部熔化后的熔滴和熔化的线母材融合一起形成熔池,随着电弧向前移动,熔池液态金属逐步冷却结晶,形成焊缝。 手弧焊的优点是使用的设备简单,方法简便灵活,适应性强,对大部分金属材料的焊接均适用。缺点是生产率较低,特别是在焊接厚板多层焊时,焊接质量不够稳定;可焊最小厚度为 1.0mm,一般易掌握的最小焊接厚度为 1.5mm;对焊工的操作技术要求高,焊接质量在一定程度上决定于焊工的操作技术;对于活泼金属(Ti、Nb、Zr等)和难熔金属(如Mo)由于其保护效果较差,焊接质量达不到要求,不能采用手弧焊。另外对于低熔点金属(如Pb、Sn、Zn)及其合金由于电弧温度太高,也不可能用手弧焊。 手弧焊的主要设备是电焊机,电弧焊时所用的电焊机实际上就是一种弧焊电源,按产生电流种类不同,这种电源可分为弧焊变压器(交流)和直流弧焊发电机及弧焊整流器(直流)。手弧焊适用于碳钢、低合金钢、不锈钢、铜及铜合金等金属材料的焊接。 直流电焊机交流电焊机手弧焊实际操作
常用焊接方法——焊接工艺 我公司是生产自动焊接设备的大型厂家。作为公司员工,就更应该了解常用焊接方法及焊接工艺。结合设备调试,这里将常用的埋弧焊、气体保护焊、钨极氩弧焊作为简要的讲述,以供有关人员参考。 一、埋弧焊 电弧在焊剂层下燃烧进行焊接的方法称为埋弧焊。主要优点:劳动条件好,节省焊接材料和电能,焊缝质量好,生产效率高等。但不适合薄板焊接。(当焊接电流小于100A时,电弧稳定性差,目前板厚小于1mm的薄板还无法采用埋弧焊)只限于水平或倾斜度不大的位置施焊。 埋弧焊是高效焊接常用方法之一。主要用于:焊接各种钢板结构。焊接碳素结构钢、低合金结构钢、不锈钢、耐热钢和复合材料以及堆焊耐磨、耐蚀合金等。 焊接工艺参数对焊接质量影响较大的有:焊接电流、电弧电压、焊接速度、焊丝直径与伸出长度、焊丝倾角、装配间隙与坡口大小等。此外焊剂层厚度及粒度对焊接质量也有影响。下面分别讲述它们对焊接质量的影响: 1.焊接电流: 焊接电流是决定熔深的主要因素。在一定范围内,焊接电流增加,焊缝的熔深和余高都增加。而焊缝的宽度增加不大。增大焊接电流能提高生产率,但在一定的焊接速度下,焊接电流过大会使热影响区过大,并产生焊瘤及焊件被烧穿等缺陷。若焊接电流过小,测熔深不足,
熔合不好、未焊透和夹渣,并使焊缝成形变坏。 2.电弧电压: 电弧电压是决定熔宽的主要因素。电弧电压增加时,弧长增加,熔深减小,焊缝宽度变宽,余高减小,电弧电压过大,溶剂熔化量增加,电弧不稳,严重时会产生咬边和气孔等。 3.焊接速度: 焊接速度增加,母材熔合比较小。焊接速度过高时,会产生咬边,未焊透,电弧偏吹和气孔等缺陷,焊缝余高大而窄成形不好。 4.焊丝直径与伸出长度: 当焊接电流不变时,减小焊丝直径,电流密度增加,熔深增大,成形系数减小。焊丝伸出长度增加时,熔深速度和余高都增加。 5.焊丝倾角: 焊丝前倾,焊缝成形系数增加,熔深变浅,焊缝宽度增加。焊丝后倾,熔深与余高增,。熔宽明显减小,焊缝成形不变。 6.装配间隙与坡口: 在其他工艺参数不变的条件下,装配间隙与坡口角度增大时,熔合比与余高减小,熔深增大,焊缝厚度基本保持不变。 7、焊机层厚度与粒度: 焊剂层太薄时,容易露弧,电弧保护不好,容易产生气孔或裂纹。焊剂层太厚,焊缝变窄,成形不好。 一般情况下,焊剂粒度对焊缝成形影响不大,但采用小直径焊丝焊薄板时,焊剂粒度对焊缝成形就有影响。若焊剂颗粒太大,电弧不
各类不锈钢的焊接特点 马氏体。可焊性较差,焊接时有强烈的淬火倾向,经焊接加热后在空气中冷却就能导致淬火,使焊缝和热影响区形成坚硬的马氏体组织,因温差引起的热应力和奥氏体转变为马氏体组织的相变应力的综合作用,导致焊后残余应力较大。含碳量愈高,其淬硬性就愈大。还存在由于扩散氢的作用而引起的滞后裂纹。因此,焊接薄板时采用较小的电源,尽可能快的焊速,应使焊道狭窄,熔池体积减小,以免金属过热;厚板焊前应进行预热(200~ 400℃),焊后高温回火或退火,随后缓冷;焊丝、坡口、氩气要清洁、干燥,以消除氢的产生。 铁素体。易在焊合线附近热影响区产生粗晶,使常温塑性、韧性降低而引起脆化;高铬(≥16%Cr)不锈钢焊后在600~400℃阶段缓慢冷却时,会出现475℃脆化,造成韧性恶化。因此,采用小电流、快焊速、窄焊道、加快焊缝冷却的方法,以尽量避免晶粒长大,缩短高温停留时间,防止过热;对高铬不锈钢焊前应预热,使其在韧性温度范围内焊接,但预热温度不应超过150℃,以免焊后冷却缓慢,增加475℃脆性。 奥氏体。由于在奥氏体晶界上有低熔点杂质物,冷却时在焊接收缩应力的作用下易产生热应力,从而产生热裂纹;在550~850℃长时间加热时,焊接热影响区的晶界上析出铬的碳化物,造成贫铬区,因而热影响区易发生晶间腐蚀;由于线膨胀系数较大,导热性较差,而产生较大的焊接应力和变形,易造成热裂纹。因此,避免焊缝过热,选用较小的焊接电流、较快的焊速,缩短高温停留时间,减小熔池面积,避免焊缝、近缝区的晶粒过渡长大;控制输入的焊接热量,采用能量集中的焊接方法,加强冷却,缩短经过危险温度区域的冷却时间;焊后进行消除应力热处理和固溶处理,使焊接时析出的铬的碳化物重新固溶到奥氏体中,或进行稳定化处理;选用超低碳奥氏体焊丝(w(C)≤0.04%)焊接,防止晶粒边界产生贫铬区,提高抗晶间腐蚀的能力。 氩弧焊 氩气是单原子气体,不会产生化合物,高温不分解,也不溶于金属中,不与任何元素发生反应,其稳弧性能好,热损耗小,电弧热集中,热效率高。在氩气的保护下,通过电热使钨极发射大量电子,从而使氩气电离,产生足够的正、负离子和电子,使气体导电,在钨极与钢带之间产生连续的弧光放电,即产生了“弧氢”。弧氢中心白色耀眼部分叫“弧柱”,其温度非常高,能熔化任何金属,作为焊接的热源。氩弧焊用从专用的焊枪喷嘴喷出严密的氩气层流,使电弧包围在其中,与空气隔开,利用电弧产生的热量熔化被焊处,并填充焊丝,将两块分离的金属连接在一起,从而获得牢固的焊接接头。氩气不纯易使焊缝氧化、氮化,使焊缝硬淬,破坏其气密性,降低焊接质量。 TIG(惰性气体保护钨极电弧焊)采用高纯(99.9%)Ar保护气,使用非消耗性的钨棒,焊缝强度和致密度较好,适用于3mm以下的不锈钢带。MIG(惰性气体保护金属电弧焊)采用98%Ar的混合气,使用消耗性细实心焊丝(材质与母材相似),焊接速度快、效率高,适用于3mm以上的不锈钢带。
各种常见钢材的焊接焊条及焊接工艺选用一览表 序号材质 焊接工艺及焊接材料焊接检验方法及数量 工艺方 法 焊丝焊条 光谱 检验 及复 查 无损检验 1 1Cr18Ni9Ti 对于管壁 厚度 ≤6mm 的管道, 采用全氩 焊接方 法,对于 管道壁 厚>7mm 的管道可 以才用氩 电联焊的 焊接方 法。对于 采用不锈 钢焊条的 焊缝可以 不进行热 处理,其 它焊缝根 据管道壁 厚进行选 择是否采 用预热、 热处理等 工艺。H1Cr19Ni9Ti、 H0Cr18Ni9Ti A137、A132 合金 焊缝 需要 进行 100 %光 谱复 查检 验 根据温度与 压力两个参 数定 2 0Cr19Ni9 H1Cr19Ni9、 H0Cr20Ni10 A102、 A107、132 3 0Cr18Ni11Nb H1Cr19Ni10Nb、 H1Cr19Ni9Ti A137、A132 4 0Cr18Ni11Ti H1Cr19Ni10Nb、 H1Cr19Ni9Ti A137、A132 5 0Cr23Ni13 H1Cr24Ni13、 H0Cr25Ni13 A407 6 1Cr20Ni14Si2 H1Cr24Ni13、 H0Cr25Ni13 A407 7 0Cr25Ni20 H1Cr25Ni20、 H0Cr25Ni13 A407 8 12Cr1MoVG TIG-R31 R317 9 12Cr2Mo TIG-R40 R407 10 10CrMo910 TIG-R40 R407 11 SA335P22 TIG-R40 R407 12 15CrMo (WC6) TIG-R30 R307 13 SA335P11、SA182F11、 SA335P12 TIG-R30 R307 14 15CrMo+12Cr1MoVG TIG-R30 R307 15 20+12Cr1MoVG TIG-J50 J507 16 20+SA335P22 TIG-J50 J507 17 20+15CrMoG TIG-J50 J507 18 SA335P22+15CrMo TIG-R30 R307 19 SA335P22+12Cr1MoV TIG-R31 R317 20 12Cr1MoV+1Cr18Ni9Ti H1Cr24Ni13、 H0Cr25Ni13 A302、A307 A335P11+1Cr18Ni9Ti H1Cr24Ni13、 H0Cr25Ni13 A302、A307 #20+1Cr18Ni9Ti H1Cr24Ni13、 H0Cr25Ni13 A302、A307 21 12Cr1MoV+12Cr1MoV TIG-R31 R317
精密零件焊接特点及优点【详述】
内容来源网络,由深圳机械展(11万㎡,1100多家展商)收集整理! 更多激光钣金及冲压自动化工艺展示,就在深圳机械展.金属板材加工展区/激光精密加工应用展区。 激光焊接的工艺特点介绍 激光焊接与光纤激光切割机的切割工艺是两种完全不同的工作原理。 激光切割是利用高温瞬间熔化金属,吹走熔铁渣,形成切割缝。而激光焊接则是利用激光作用在金属表面上产生瞬时熔化而连接金属的的一种焊接工艺。 1、激光焊接应用于微电子仪器壳体的密封焊接。不必担心加热对仪器造成破坏,而且工件按工艺要求经激光焊接后可以获得无气孔的焊缝,从而实现微型器件外壳完全密封的焊接。 2、激光精密焊接应用于微型电路原件的焊接。激光精密焊接应用于微型电路元器件的焊接,主要包括引线与印刷电路板的连接,引线与硅板触点的连接,细导线与薄膜的钎焊,集成电路和共面引线与印刷电路板的连接。 精密零件焊接的激光焊是利用大功率相干单色光子流聚焦而成的激光束为热源进行的焊接。这种焊接方法通常有连续功率激光焊和脉冲功率激光焊。激光焊优点是不需要在真空中进行,缺点则是穿透力不如电子束焊强。 精密零件焊接的激光焊时能进行精确的能量控制,因而可以实现精密微型器件的焊接。它能应用于很多金属,特别是能解决一些难焊金属及异种金属的焊接。 精密零件焊接激光的产生:物质受激励后,产生的波长、频率、方向完全相同的光束。
精密零件焊接的激光的特点:具有单色性好、方向性好、能量密度高的特点,激光经透射或反射镜聚焦后,可获得直径小于0.01mm、功率密度高 达 1013W/cm2的能束,可以作为焊接、切割、钻孔及表面处理的热源。产生激光的物质有固体、半导体、液体、气体等,其中用于焊接、切割等工业加工的主要是钇铝石榴石(YAG)固体激光和CO2气体激光。 精密零件焊接的激光焊的主要优点是: (1)精密零件焊接的激光可通过光导纤维、棱镜等光学方法弯曲传输,适用于微型零部件及其它焊接方法难以达到的部位的焊接,还能通过透明材料进行焊接。 (2)能量密度高,可实现高速焊接,热影响区和焊接变形都很小,特别适用于热敏感材料的焊接。 (3)精密零件焊接的激光不受电磁场的影响,不产生X射线,无需真空保护,可以用于大型结构的焊接。 (4)可直接焊接绝缘导体,而不必预先剥掉绝缘层;也能焊接物理性能差别较大的异种材料。 精密零件焊接的激光焊的主要缺点是:设备昂贵,能量转化率低(5%~20%),对焊件接口加工、组装、定位要求均很高,目前主要用于电子工业和仪表工业中的微型器件的焊接,以及硅钢片、镀锌钢板等的焊接。 随着激光焊接行业的竞争是越来越多了,很多的企业在技术上都在不断的转型,个别企业也发展出了激光微焊接技术。这种焊接技术可以对微小部件和材质进行焊接,甚至是几毫米的部件都可以达到坚固焊接。激光微焊接机特点诸多,例如造型独特、结构先进,关键等优势诸多,一般主要是在医学、电子仪器、汽车行业中,激光微焊接的广泛应用必将是激光行业的一大领域。 激光微焊接技术也是从激光焊接技术中发展起来的,在发展前期,尽管受到了重重的磨难,但是还是取得了收获。这种焊接技术也是靠激光束进行加工制作的,
附录B (资料性附录) 标注示例 常用焊接标注示例见表B.1。 表B.1焊接标注示例 表B.1(续)焊接标注示例
535×50
表B.1(续) 焊接标注示例 序号 焊接标注示例 说明 10 焊缝截面形状为圆柱形塞焊,塞 焊直径为5,沿Фd 圆周均布4个。 11 21为电阻点焊,焊点中心在两工件的接触面上,焊点直径为6,每排12 个焊点,共4排(左右各两排),左右对称(沿汽车前进方向),焊点均布。 12 点焊缝,焊点中心偏离两工件接触面位置(基本符号位置与偏离方向一致)。点焊直径为5,共8点,点距、 行距均为35。 注:点焊缝符号已明确焊接方法,可不标注焊接方法代号。 13 21为电阻点焊(在不至于引起误解时,可省略尾部标注);焊点中心在 两工件的接触面上;焊点直径为5,共4点,沿Фd 圆周均布。
表B.1(续)焊接标注示例 序号焊接标注示例说明 14 点焊缝,焊点直径为8,共5点,点距40、行距20。 注:点距、行距尺寸,在图中若标注明确就不必在焊接标注中给出。 15 电阻点焊,焊点直径6,每处2 个焊点,共3处。 16 缝焊缝,221为搭接缝焊(即滚焊),焊缝中心在搭接接触面上,焊缝宽为6,在整个工件长度上连续施焊。 17 缝焊缝,焊缝中心向搭接面外偏离,焊缝宽为6,在整个工件长度上连续施焊。 注:虚线基准线可以省略。 18 23为凸焊,焊缝横截面形状为Ⅰ形,对称焊缝,沿圆周施焊、焊透,共2处。
序号焊接标注示例说明 19 24为闪光对焊,焊缝截面形状为Ⅰ形,对称焊缝,外表面为圆柱面,共2处。 20 42为摩擦缝,焊缝截面形状为Ⅰ 形,对称焊缝,外表面为圆柱面。 21 781为螺柱电弧焊,焊缝截面形状为直角三角形,焊脚尺寸为4,表面为凹形,沿工件圆周施焊。 22 782为螺柱电阻焊,焊缝截面形 状为Ⅰ形。 23 角焊缝,焊脚尺寸为2,沿工件圆周施焊。钎焊方法由工艺决定。 注:基准线下方标注是焊料牌号。 24 左:角焊缝,焊脚尺寸为5,焊缝长250,共4处。 注:虚线基准线可以省略。 右:单边V形焊缝,两面对称,焊缝厚度为5,焊缝长250。
下向焊工艺的特点及技术 其焊接特点是,在管道水平放置固定不动的情况下,焊接热源从顶部中心开始垂直向下焊接,一直到底部中心。其焊接部位的先后顺序是:平焊、立平焊、立焊、仰立焊、仰焊。下向焊焊接工艺采用纤维素下向焊焊条,这种焊条以其独特的药皮配方设计,与传统的由下向上施焊方法相比,其优点主要表现在: (1)焊接速度快,生产效率高。因该种焊条铁水浓度低,不淌渣,比由下向上施焊提高效率50%。 (2)焊接质量好,纤维素焊条焊接的焊缝根部成形饱满,电弧吹力大,穿透均匀,焊道背面成形美观,抗风能力强,适于野外作业。 (3)减少焊接材料的消耗,与传统的由下向上焊接方法相比焊条消耗量减少20%-30%。 (4)焊接一次合格率可达90%以上。 下向焊焊接中易产生的缺陷及其防止措施如下: 1焊接中易产生的缺陷
1.1 夹渣产生的原因 (1)打底焊后清根不彻底,致使在快速热焊时,未能使根部熔渣完全溢出。 (2)打底焊清根的方法不当,使根部焊道两侧沟槽过深,呈现“W”状。在快速热焊时,流到深槽的熔渣来不及溢出而形成夹渣。 (3)在6点钟位置收弧过快也易产生夹渣。 1.2 气孔产生的原因 (1)盖面焊时,熔池过热,吸覆大量的周边空气。 (2)盖面焊时,焊条摆动幅度太大,熔池保护不良。 (3)根部间隙过小,容易产生根部针形气泡。 (4)焊条未在规定时间内用完或长时间暴露在空气中。 1.3 裂纹产产的原因
(1)如果施工地段起伏较大,土墩未及时垫到位,使管子处在受力状态,在焊接收弧点(尤其是6点钟位置)易出现应力裂纹。 (2)在焊接过程中,如过早松开或撤离对口器,致使熔池中的铁水未来得及凝固好,在焊接收弧处容易产生裂纹。 (3)焊工在6点钟位置采用直线熄弧等不当的收弧方法,致使熔池未填满形成弧坑而出现弧坑裂纹。 1.4 内凹产生的原因 (1)对口间隙过大。 (2)打底焊时焊条送人深度不够。 (3)焊接电流过大,热焊时在5-7点钟位置运弧太慢。 2针对易产生的缺陷所应采取的措施 根据工程用的管材和焊材要求,对每次工程要作好焊接工艺评定,编写好焊接工艺操作规程,并要求电焊工严格按焊接工艺规程要
超声波焊接工艺特点 信息来源:www.66csb.cn发布时间:2008-01-23字号:小中大 关键字:超声波焊接超声波 超声波焊接的焊点,应有高的接合强度和合格的表面质量,除了表面不能有明显的挤压坑和焊点边缘的凸出以外,还应注意与上声极接触处的焊点表面情况,不允许有裂纹和局部未熔合,因此,超声波焊接的形式选择、接头设计和焊接参数选择非常重要。 一、超声波焊接特点 1) 可焊接的材料范围广,可用于同种金属材料、特别是高导电、高导热性的材料(如金、银、铜、铝等)和一些难熔金属的焊接,也可用于性能相差悬殊的异种金属材料(如导热、硬度、熔点等)、金属与非金属、塑料等材料的焊接,还可以实现厚度相差悬殊以及多层箔片等特殊结构的焊接。 2) 焊件不通电,不需要外加热源,接头中不出现宏观的气孔等缺陷,不生成脆性金属间化合物,不发生像电阻焊时易出现的熔融金属的喷溅等问题。 3) 焊缝金属的物理和力学性能不发生宏观变化,其焊接接头的静载强度和疲劳强度都比电阻焊接头的强度高,且稳定性好。 4) 被焊金属表面氧化膜或涂层对焊接质量影响较小,焊前对焊件表面准备工作比较简单。 5) 形成接头所需电能少,仅为电阻焊的5%;焊件变形小。
6) 不需要添加任何粘结剂、填料或溶剂,具有操作简便、焊接速度快、接头强度高、生产效率高等优点。超声波焊接的主要缺点是受现有设备功率的限制,因而与上声极接触的焊件厚度不能太厚,接头形式只能采用搭接接头,对接接头还无法应用。 二、超声波焊接的分类 超声波焊接分类按照超声波弹性振动能量传入焊件的方向,超声波焊接的基本类型可以分为两类:一类是振动能量由切向传递到焊件表面而使焊接界面产生相对摩擦,这种方法适用于金属材料的焊接;另一类是振动能量由垂直于焊件表面的方向传入焊件,主要是用于塑料的焊接。常见的金属超声波焊接可分为点焊、环焊、缝焊及线焊;近年来,双振动系统的焊接和超声波对焊也有一定的应用。 (1)点焊点焊是应用最广的一种焊接形式,根据振动能量的传递方式,可以分为单侧式、平行两侧式和垂直两侧式。振动系统根据上声极的振动方向也可以分为纵向振动系统、弯曲振动系统以及介于两者之间的轻型弯曲振动系统。功率500W以下的小功率焊机多采用轻型结构的纵向振动;千瓦以上的大功率焊机多采用重型结构的弯曲振动系统;而轻型弯曲振动系统适用于中小功率焊机,它兼有上述两种振动系统的优点。 (2)环焊环焊方法如图5所示,主要用于一次成形的封闭形焊缝,能量传递采用的是扭转振动系统。焊接时,耦合杆4带动上声极5作扭转振动,振幅相对于声极轴线呈对称分布,轴心区振幅为零,边缘位置振幅最大。该类焊接方法最适合于微电子器件的封装工艺,有时环焊也用于对气密性要求特别高的直线焊缝的场合,用来代替缝焊。由于环焊的一次焊缝的面积较大,需要有较大的功率输入,因此常常采用多个换能器的反向同步驱动方式。 (3)缝焊与电阻焊中的缝焊类似,超声波缝焊实质上是由局部相互重叠的焊点形成一条连续焊缝。缝焊机的振动系统按其滚轮振动状态可分为纵向振动、弯曲振动以及扭转振动三种形式(图6)。其中最常见的是纵向振动形式,只是滚轮的尺寸受到驱动功率的限制。缝焊可以获得密封的连续焊缝,通常焊件被夹持在上下滚轮之间,在特殊情况下可采用平板式下声极。
常用焊接方法手册 一、什么是钎焊?钎焊是如何分类的?钎焊的接头形式有何特点? 钎焊是利用熔点比母材低的金属作为钎料,加热后,钎料熔化,焊件不熔化,利用液态钎料润湿母材,填充接头间隙并与母材相互扩散,将焊件牢固的连接在一起。 依照钎料熔点的不同,将钎焊分为软钎焊和硬钎焊。 (1)软钎焊:软钎焊的钎料熔点低于450°C,接头强度较低(小于70 MPa)。 (2)硬钎焊:硬钎焊的钎料熔点高于450°C,接头强度较高(大于200 MPa)。 钎焊接头的承载能力与接头连接面大小有关。因此,钎焊一般采纳搭接接头和套件镶接,以弥补钎焊强度的不足。 二、电弧焊的分类有哪些,有什么优点?
利用电弧作为热源的熔焊方法,称为电弧焊。可分为手工电弧焊、埋弧自动焊和气体爱护焊等三种。手工自动焊的最大优点是设备简单,应用灵活、方便,适用面广,可焊接各种焊接位置和直缝、环缝及各种曲线焊缝。尤其适用于操作不变的场合和短小焊缝的焊接;埋弧自动焊具有生产率高、焊缝质量好、劳动条件好等特点;气体爱护焊具有爱护效果好、电弧稳定、热量集中等特点。 三、焊条电弧焊时,低碳钢焊接接头的组成、各区域金属的组织与性能有何特点? (1)焊接接头由焊缝金属和热阻碍区组成。 1)焊缝金属:焊接加热时,焊缝处的温度在液相线以上,母材与填充金属形成共同熔池,冷凝后成为铸态组织。在冷却过程中,液态金属自熔合区向焊缝的中心方向结晶,形成柱状晶组织。由于焊条芯及药皮在焊接过程中具有合金化作用,焊缝金属的化学成分往往优于母材,只要焊条和焊接工艺参数选择合理,焊缝金属的强度一般不低于母材强度。 2)热阻碍区:在焊接过程中,焊缝两侧金属因焊接热作用而产生组织和性能变化的区域。
不锈钢焊接工艺特点 奥氏体型不锈钢以18%Cr-8%Ni钢为代表。原则上不须进行焊前预热和焊后热处理。一般具有良好的焊接性能。但其中镍、钼的含量高的高合金不锈钢进行焊接时易产生高温裂纹。另外还易发生б相脆化,在铁素体生成元素的作用下生成的铁素体引起低温脆化,以及耐蚀性下降和应力腐蚀裂纹等缺陷。经焊接后,焊接接头的力学性能一般良好,但当在热影响区中的晶界上有铬的碳化物时会极易生成贫铬层,而贫铬层和出现将在使用过程中易产生晶间腐蚀。为避免问题的发生,应采用低碳(C≤0.03%)的牌号或添加钛、铌的牌号。为防止焊接金属的高温裂纹,通常认为控制奥氏体中的δ铁素体肯定是有效的。一般提倡在室温下含5%以上的δ铁素体。对于以耐蚀性为主要用途的钢,应选用低碳和稳定的钢种,并进行适当的焊后热处理;而以结构强度为主要用途的钢,不应进行焊后热处理,以防止变形和由于析出碳化物和发生δ相脆化。 双相不锈钢的焊接裂纹敏感性较低。但在热影响区内铁素体含量的增加会使晶间腐蚀敏感性提高,因此可造成耐蚀性降低及低温韧性恶化等问题。 对于沉淀硬化型不锈钢有焊接热影响区发生软化等问
题。 奥氏体不锈钢的焊条选用要点: 不锈钢主要用于耐腐蚀,但也用作耐热钢和低温钢。因此,在焊接不锈钢时,焊条的性能必须与不锈钢的用途相符。不锈钢焊条必须根据母材和工作条件(包括工作温度和接触介质等)来选用。 1、一般来说,焊条的选用可参照母材的材质,选用与母材成分相同或相近的焊条。如:A102对应0Cr19Ni9;A137对应1Cr18Ni9Ti。 2、由于碳含量对不锈钢的抗腐蚀性能有很大的影响,因此,一般选用熔敷金属含碳量不高于母材的不锈钢焊条。如316L必须选用A022焊条。 3、奥氏体不锈钢的焊缝金属应保证力学性能。可通过焊接工艺评定进行验证。 4、对于在高温工作的耐热不锈钢(奥氏体耐热钢),所选用的焊条主要应能满足焊缝金属的抗热裂性能和焊接接头的高温性能。 (1)对Cr/Ni≥1的奥氏体耐热钢,如1Cr18Ni9Ti等,一般均采用奥氏体-铁素体不锈钢焊条,以焊缝金属中含2-5%铁素体为宜。铁素体含量过低时,焊缝金属抗裂性差;若过高,则在高温长期使用或热处理时易形成σ脆化相,造成裂纹。如A002、A102、A137。
