华北理工大学电路一习题课

北理工《电路分析基础》在线作业试卷总分:100 得分:100一、单选题1.构成积分电路的参数条件是( ).A. 时间常数不小于输入矩形脉冲宽度B. 时间常数与输入矩形脉冲宽度相等C. 时间常数小于输入矩形脉冲宽度D. 时间常数远大于输入矩形脉冲宽度正确答案:D2.电路外部激励为零，而由初始储能引起的响应称为( )。

A. 零输入响应B. 零状态响应C. 稳态响应D. 暂态响应正确答案:A3.已知某0.5F电容支路电压uC(t)＝3+1.5e-2t(V)，可知uC (∞)、uC (0+)、时间常数τ、iC (t)分别为（）。

A. 3V，4.5V，0.5S， -1.5e-2t AB. 4.5V，3V，0.5S， -3e-2t AC. 3V，4.5V，2S， -1.5e-2t AD. 3V，1.5V，0.5S， -1.5e-2t A正确答案:A4. 电阻元件的性能有（）。

A. 储能性B. 耗能性C. 惯性D. 记忆性正确答案:B5. 交流电流表的刻度值为交流电流的( )A. 最大值B. 瞬时值C. 平均值D. 有效值正确答案:D6.一个电热器从220V的电源吸取1000W的功率，若将此电热器接到110V的电源上，则吸取的功率为( )。

A. 2000WB. 1000WC. 500WD. 250W正确答案:D7. 构成微分电路的条件是( )。

A. 时间常数与输入矩形脉冲宽度相等B. 时间常数远小于输入矩形脉冲宽度C. 时间常数不大于输入矩形脉冲宽度D. 时间常数远大于输入矩形脉冲宽度满分：3 分正确答案:B8. 电阻元件的性能有（）。

A. 储能性B. 耗能性C. 惯性D. 记忆性满分：3 分正确答案:B9. 晶闸管由导通变为关断的条件是( )。

A. 控制极加反向电压B. 除去控制极正向电压C. 阳极加反向电压D. 阳极加正向电压满分：3 分正确答案:C10. 单管放大电路中，当电源UCC和集电极电阻RC确定后，若基极电流IB太大，会引起( )。

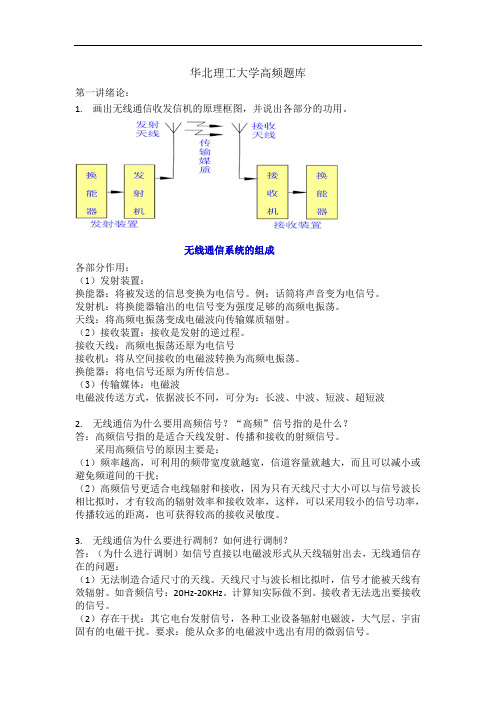

华北理工大学高频题库第一讲绪论：1.画出无线通信收发信机的原理框图，并说出各部分的功用。

各部分作用：（1）发射装置：换能器：将被发送的信息变换为电信号。

例：话筒将声音变为电信号。

发射机：将换能器输出的电信号变为强度足够的高频电振荡。

天线：将高频电振荡变成电磁波向传输媒质辐射。

（2）接收装置：接收是发射的逆过程。

接收天线：高频电振荡还原为电信号接收机：将从空间接收的电磁波转换为高频电振荡。

换能器：将电信号还原为所传信息。

（3）传输媒体：电磁波电磁波传送方式，依据波长不同，可分为：长波、中波、短波、超短波2.无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

3.无线通信为什么要进行凋制？如何进行调制？答：（为什么进行调制）如信号直接以电磁波形式从天线辐射出去，无线通信存在的问题：（1）无法制造合适尺寸的天线。

天线尺寸与波长相比拟时，信号才能被天线有效辐射。

如音频信号：20Hz-20KHz。

计算知实际做不到。

接收者无法选出要接收的信号。

（2）存在干扰：其它电台发射信号，各种工业设备辐射电磁波，大气层、宇宙固有的电磁干扰。

要求：能从众多的电磁波中选出有用的微弱信号。

无线通信系统的组成什么是调制：调制就是用调制信号去控制高频载波的参数，使载波信号的某个 或某几个参数（振幅、频率或相位）按照调制信号的规律变化。

调制是在发射端将调制信号从低频信号变换到高频段，便于天线发送或实现不同信号源、不同系统的频分复用。

如何进行调制：由携带有信息的电信号（如音频信号）去控制高频振荡信号的某一参数（如振幅），使该参数按照电信号的规律而变化（调幅）。

第一章（电路模型和定律）习题解答-、选择题1. KVL和KCL不适用于D。

A.集总参数线性电路；C.集总参数时变电路；2.图1—1所示电路中，外电路未知,3.图1一2所示电路中，外电路未知，则“和，分别为D 。

A. w = i = i s；B. %=oo, i = -i s；C. M未知，i = is ;D・"未知，i = -i s图1—34.在图1—3所示的电路中，按照“节点是三条或三条以上支路的联接点”的定义, 该电路的总节点个数为A 。

A. 5 个；B. 8 个；C. 6 个；D. 7 个5.在图1—4所示电路屮，电流源发出的功率为C °A. 45W；B. 27W；C. - 27W；D. - 51WA. u = u s J = 0 ；C. u = -u s J = 0 ；B. u = u s J未知；D. w = -u s,i未知B.集总参数非线性电路;D.分布参数电路二、填空题1. 答：在图1—5所示各段电路中，图A 中电流、电压的参考方向是 关联 参考方 向；图B 中的电流、电压的参考方向是一非关联参考方向;图C 中电流、电压的参考方 向是关联参考方向;图D 中电流.电压的参考方向是非关联 参考方向。

2. 答：图1—6所示电路屮的〃和7对元件A 而言是_非关联一参考方向;对元件B而言是—关联一参考方向。

图1—63. 答：在图1—7所示的四段电路中，A^_B 中的电压和电流为关联参考方向，C 、 2中的电压和电流为非关联参考方向。

x —2V —*-o--------------------------- 2A B4.答：电路如图1—8所示。

如果7? = 10Q,则U = 10 V , Z = -9A ；如果7? = 1Q, 则 U=10V , I=OA 。

5.答：在图1—9(a)所示的电路屮，当7? = 10Q 时，u 2 = 50 V, z 2 = 5 A ；当R = 5Qw = 2V图1—7图1—5AU B时，u 2 = 50V, z 2 = 10A o 在图 1 —9(b)所示的电路中，当 R =10Q 时，u 2 =200V, i 2 = 20A ：当 R = 5Q 时，u 2 = 100 V, i ： = 20 A 。

第2章 线性直流电路2.1. 求图示电路的a b 端口的等效电阻。

图 题 2.1解：根据电桥平衡有eq (2060)||(2060)40R =++=Ω2.2．图中各电阻均为6Ω，求电路的a b 端口的等效电阻。

abab图 题 2.2解：根据电桥平衡，去掉电桥电阻有eq [(66)||(66)6]||64R =+++=Ω2.3求图示电路的电压1U 及电流2I 。

20k Ω1U +-图 题2.220k Ω(b)+_U解：电路等效如图(b)所示。

图中等效电阻 (13)520(13)k //5k k k 1359R +⨯=+ΩΩ=Ω=Ω++由分流公式得：220mA 2mA 20k RI R =⨯=+Ω电压220k 40V U I =Ω⨯=再对图(a)使用分压公式得：13==30V 1+3U U ⨯2.4 图示电路中要求21/0.05U U =，等效电阻eq 40k R =Ω。

求1R 和2R 的值。

2U +-1U 图 题2.3_1R U解：设2R 与5k Ω的并联等效电阻为2325k 5k R R R ⨯Ω=+Ω(1)由已知条件得如下联立方程：32113130.05(2) 40k (3)eqR U U R R R R R ⎧==⎪+⎨⎪=+=Ω⎩由方程(2)、(3)解得138k R =Ω 32k R =Ω再将3R 代入(1)式得 210k 3R =Ω 2.5求图示电路的电流I 。

图 题 2.5解：由并联电路分流公式，得1820mA 8mA (128)I Ω=⨯=+Ω2620mA 12mA (46)I Ω=⨯=+Ω由节点①的KCL 得128mA 12mA 4mA I I I =-=-=- 2.6求图示电路的电压U 。

图 题2.5120Ω(a)(b)解：首先将电路化简成图(b)。

图中1(140100)240R =+Ω=Ω2(200160)120270360(200160)120R ⎡⎤+⨯=+Ω=Ω⎢⎥++⎣⎦由并联电路分流公式得211210A 6A R I R R =⨯=+及 21104A I I =-= 再由图(a)得321201A 360120I I =⨯=+由KVL 得，3131200100400V U U U I I =-=-=- 2.7求图示电路的等效电阻x R 。

第1章直流电路1.1某负载为一可变电阻器, 由电压一定旳蓄电池供电, 当负载电阻增长时, 该负载是增长了？还是减小了？答：负载旳增减指负载消耗旳电功率旳增减。

负载消耗旳电功率P=U2/RL,蓄电池电压一定即式中U不变, 当RL增长时, P 减小, 故该负载减小了。

1.2某电源旳电动势为E,内电阻为R0,有载时旳电流为I,试问该电源有载时和空载时旳电压和输出旳电功率与否相似,若不相似,各应等于多少答: 负载旳增减指负载消耗旳电功率旳增减。

负载消耗旳电功率P=U2/RL,蓄电池电压一定即式中U不变, 当RL增长时, P 减小, 故该负载减小了。

1.3今需要一只1W、500k旳电阻元件, 但手头只有0.5W、250k和0.5W、1M旳电阻元件许多只,试问应怎样处理? 答：可将二个0.5W、250k旳电阻串联使用或将二个0.5W、1M旳电阻并联使用。

这样, 不仅总电阻值符合规定, 并且各电阻在实际工作时消耗旳电功率和通过旳电流也不超过各自旳额定功率和额定电流。

1.4有些同学常常把理想电流源两端旳电压认作零,其理由是:理想电流源内部不含电阻,则根据欧姆定律, U=RI=0×I=0。

这种见解错在哪里?答: 这种见解显然不对旳。

U=RI只合用于理想电阻元件, 对理想电流源不合用, 理想电流源只有在短路时两端旳电压才等于零。

1.5但凡与理想电压源并联旳理想电流源其电压是一定旳, 因而后者在电路中不起作用；但凡与理想电流源串联旳理想电压源其电流是一定旳, 因而后者在电路中也不起作用。

这种观点与否对旳?答: 这种观点不对旳。

与理想电压源并联旳理想电流源不影响电路其他部分旳电压和电流, 但会影响理想电压源旳电流；与理想电流源串联旳理想电压源也不影响电路其他部分旳电压和电流, 但会影响理想电流源旳电压。

1.6.在应用RI= E列回路方程式时, 按I与E旳参照方向与回路方向一致时前面取正号, 否则取负号旳规定, RI和E可否放在等式旳同一边?答: 根据I 和E 取正负号旳规定, RI 表达电位降、E 表达电位升, 故不可放在等式旳同一边。

北交《电路（含实验）》在线作业二-0002试卷总分:100 得分:0一、单选题(共10 道试题,共30 分)1.一个元件的电压电流为关联参考方向，若电流I＝－3A，元件产生的功率是12w，则电压=（）V。

A.-4B.-1/4C.4D.36正确答案:C2.电路中理想电压源两端电压（）A.与外电路无关B.由外电路决定C.为不一定为0的恒定值D.恒为0正确答案:A3.在电感电路中，当通入交流电时，电压与电流的关系是（）。

A.同相B.电压超前电流C.电流超前电压D.反相正确答案:B4.若RLC串联电路的谐振角频率为w0，则在角频率w>w0时电路呈现（）A.纯电阻性B.电感性C.电容性D.不能确定正确答案:B5.1A.AB.BC.CD.D正确答案:C6.1A.AB.BC.CD.D正确答案:B7.若C = 1F ,某时刻电容两端电压u为2V，则此时流过电容的电流＝（）。

A.2AB.0.5AC.-2AD.不能确定正确答案:D8.1A.AB.BC.CD.D正确答案:B9.额定值为1W 10Ω的电阻器使用时通过电流的限额是（）。

A.0.1AB.0.2AC.0.316AD.0.5A正确答案:C10.只具有存储磁场能量特性的电路元件是指（）A.电阻元件B.电感元件C.二极管元件D.电源元件正确答案:B二、多选题(共10 道试题,共40 分)1.一阶电路的三要素包括（）A.初始值B.新稳态值C.时间常数D.旧稳态值正确答案:ABC2.在R、L、C串联电路中，下列情况正确的是（）。

A.ωL>ωC，电路呈感性B.ωL=ωC，电路呈阻性C.ωL>ωC，电路呈容性D.ωC>ωL，电路呈容性正确答案:ABD3.电路方程法包括（）A.支路电流法B.网孔电流法C.支路电位法D.结点电位法正确答案:ABD4.简单的直流电路主要由( )这几部分组成。

A.电源B.负载C.连接导线D.开关正确答案:ABCD5.若网络有b条支路、n个节点,其独立ＫＣＬ方程有____个,独立ＫＶＬ方程有_____个。

华北理工大学《电力工程基础》 2020-2021学年第一学期期末试卷考试时间：120分钟；考试课程：《电力工程基础》；满分：100分；姓名：——；班级：——；学号：——一、选择题（每题2分，共20分）1. 电力系统由哪些主要部分组成？（ ）A. 发电厂、变电站、输电线路和用户B. 发电厂、配电线路、变压器和负载C. 发电机、变压器、电动机和控制器D. 电源、开关、导线和用电设备2. 下列哪种类型的发电机在火力发电厂中广泛使用？（ ）A. 直流发电机B. 交流同步发电机C. 异步发电机D. 永磁发电机3. 电力系统中，电压等级最高的输电方式通常是（ ）。

A. 直流输电B. 超高压交流输电C. 低压配电D. 微波输电4. 变压器的功能不包括（ ）。

A. 变换电压B. 变换电流C. 变换频率D. 变换阻抗5. 在电力系统中，用于控制和保护电路的自动装置称为（ ）。

A. 继电器B. 断路器C. 接触器D. 隔离开关6. 下列哪项不属于电力系统稳定性分析的内容？（ ）A. 静态稳定性B. 暂态稳定性C. 动态稳定性D. 电磁兼容性7. 高压输电线的绝缘子主要作用是（ ）。

A. 传递电能B. 支撑导线C. 保证电气绝缘D. 减少电阻8. 在电力系统中，短路故障是最严重的故障之一，其主要原因是（ ）。

A. 负荷过大B. 电压过高C. 绝缘破坏D. 频率不稳定9. 电力负荷按用电性质可分为三类，其中不包括（ ）。

A. 一类负荷B. 二类负荷C. 三类负荷D. 冲击负荷10. 经济调度是指在保证电力系统安全稳定运行的条件下，通过合理调整（ ），实现发电成本最低。

A. 发电出力B. 负荷分布C. 电网结构D. 输电线路容量二、判断题（每题2分，共20分）1. 电力系统中的输电电压等级越高，输送功率的容量就越大，但输电损耗也相应增加。

（）2. 变压器的原边和副边绕组匝数不同，但它们的电流大小一定相等。

（）3. 在电力系统中，断路器的主要作用是切断和接通负荷电流，以及在短路故障时自动切断电路。
