频谱分析仪的实用方法和操作流程英文回答：Spectrum analyzers are widely used in various fields such as telecommunications, audio engineering, and RF testing. They are essential tools for analyzing and measuring the frequency spectrum of signals. In this response, I will explain the practical methods and operating procedures of a spectrum analyzer.To begin with, the first step in using a spectrum analyzer is to connect the device to the signal source. This can be done using a coaxial cable or other appropriate connectors. Once the connection is established, the next step is to power on the spectrum analyzer and set the desired frequency range. This can be done by using the frequency control knob or entering the specific frequency range through the keypad or touchscreen.After setting the frequency range, it is important toadjust the resolution bandwidth (RBW) and video bandwidth (VBW) parameters. The RBW determines the frequencyresolution of the spectrum analyzer, while the VBW affects the displayed video output. These parameters can beadjusted based on the specific requirements of the analysis.Once the basic settings are configured, the spectrum analyzer can be used to measure and analyze the signal.This can be done by selecting the appropriate measurement mode, such as peak hold, average, or normal mode. The spectrum analyzer will then display the frequency spectrumof the signal in real-time.In addition to basic measurements, spectrum analyzers also offer advanced features such as marker functions,which allow users to measure specific frequencies or bandwidths of interest. This can be useful for identifying and analyzing specific signal components.Furthermore, spectrum analyzers often provide various display options such as logarithmic or linear scale, amplitude or power measurement, and different windowingfunctions. These options can be adjusted to enhance the visibility and accuracy of the displayed spectrum.In summary, the practical methods and operating procedures of a spectrum analyzer involve connecting the device to the signal source, setting the frequency range, adjusting the RBW and VBW parameters, selecting the measurement mode, and utilizing advanced features anddisplay options. By following these steps, users can effectively analyze and measure the frequency spectrum of signals.中文回答：频谱分析仪在电信、音频工程和射频测试等各个领域广泛应用。

频谱分析仪操作规程频谱分析仪操作规程一、设置1 打开ON/OFF 开关2 设置频率范围，即图形界面的横坐标，选择按下正下方一排键中的FREQ/SPAN键，右上方的CENTER 键，此处设置为930MHZ,再选择频谱的宽度，此处可以选择7MHZ（频谱宽度的选择只要是能包含所要测试信号的所有频段，可根据情形而定）。

此处也可选择START 和STOP 键设置你所需要的起始和终止频率。

3 设置信号的振幅，即图形界面的纵坐标，按下最下排功能键AMPLITUDE 键，选择右上方REF LEVEL 设置参考电平值，此处设置为10dbm,然后按下SCALE 键设置电平值的间隔，此处可以取值为10db.然后在设置UNITS 键，单位为dbm,最后选中ATTEN 键，设置衰减值，此处的值选择手动设置，其值比参考电平的二倍大一些，如可以选择30.4 设置带宽参数，选中最下方的功能键中的BW/SWEEP 键，设置带宽参数值，选择RBW 键，设置扫描带宽的宽度，此处的值定要小于信号频点的最小间隔值，建议取值为30khz,如果仅测试一束波形，此处可以忽略设置。

二测试流程到此基本所需要的参数设置完毕，可以对信源进行测试啦，我们所要测试的数据主要从两点入手，（一）MU 侧信号电平值的测试1）测试HDL 输出地电平值，理论值趋近于0dbm,用双工头1/2 跳线于频谱仪的RF 口对接，打开频谱仪开关，按回车，在屏幕显示出波形图，再按回车，然后按MARKER 键，选中M1（此时M1 是出于ON 状态，其他的M 处于OFF 状态），再选择MARKER TO PEAK 键读取此时的峰值，就是你所要测试的信号电平值。

然后按下回车键正下方的SINGLE CONT 键锁定峰值，如需要可以将其保存下来，按下SAVE DISPLY 键将其保存为容易识别的名字。

以此类推，分别测试光模块的主备信号值，和从信号的电平值，测试光模块主备信号值时射频跳线接在IN 口对应点，测量从信号时射频线接在从光模块对应的IN（如有衰减器，测量时包含在内）口处，测试结果两者之间的差值在6db 左右。

频谱分析仪操作规程
《频谱分析仪操作规程》
一、设备准备
1. 确保频谱分析仪正常供电，连接到合适的电源插座。

2. 检查仪器连接线是否完好，无损坏或断裂。

3. 确认频谱分析仪所连接的天线或信号源是否准备就绪。

二、启动设备
1. 打开频谱分析仪电源开关，等待设备自检完成。

2. 根据需要调整仪器的时间和日期设置。

三、选择工作模式
1. 根据实际需求选择频谱分析仪的工作模式，如扫描模式、跟踪模式等。

2. 设置频率范围和分辨率带宽，以适应需要分析的信号类型和频率范围。

四、信号捕获
1. 确定信号源的输出频率范围，并将频谱分析仪的中心频率设置为相应范围内的中心频率。

2. 调整仪器的参考电平和分辨率带宽，保证信号的清晰度和稳定性。

五、数据分析
1. 根据需要选择相应的数据处理方法，如峰值搜索、信噪比分析等。

2. 通过频谱分析仪显示屏或连接到电脑上的软件进行数据分析和结果查看。

六、设备关闭
1. 结束使用频谱分析仪后，先关闭信号源或天线连接，然后关闭频谱分析仪电源开关。

2. 将设备连接线插头从电源插座上拔出。

七、设备维护
1. 定期对频谱分析仪进行清洁和保养，保持设备的外观整洁和内部通风畅通。

2. 注意防潮、防尘和防震，避免设备受到不必要的损坏。

以上就是频谱分析仪的基本操作规程，希望用户在实际使用中能够按照规程要求正确操作设备，确保数据采集和分析的准确性和可靠性。

武汉虹信通信技术有限责任公司二OO二年五月十日公司仪器仪表乃贵重物品，属公司固定资产，任何人在携带、使用仪器、仪表时都必须爱惜、保护好仪表，并对仪表的安全和性能负责。

随身携带，轻拿轻放，禁止同货物或单独托运；保持仪表的清洁和干燥；放置要平稳、无振动，要避免将仪器仪表放在存在隐患的位置；使用前要确认仪表供电的电压必须和仪表须使用的电压一致，同时要求用万用表认真检查仪表内部及所用电源线是否对地短路或相互短路，如短路，应先查明短路原因（具体方法是将万用表打到二极管电阻档，将红、黑笔分别插入设备电源输入端）；接220V 电源的仪表在使用前必须有接地措施；连续开关仪表的时间间隔要求大于60s ；仪表输入功率必须小于仪表所能承受的最大额定功率；仪表在操作过程中要格外小心，禁止按键用力过大，操作时应本着宁慢勿错的原则，在明确下一步目的后，方可进行下一步操作，以防止因误操作产生的不良后果；在调测过程中，不要按仪表上的存储、校验、拷贝等功能键，避免因改变仪表内部设置影响调测工作。

目录信号源使用规范...................................................................... 3… 频谱仪使用规范...................................................................... 4…ADVANTEST R4131D...................................................................... 4--ATTEN 5010/5011...................................................................... 7…HM5014...................................................................... 10 R3267........................................................... 14 R3131 (18)HP8590L (22)信号源操作规范以HP系列信号源为例步骤：1、接上电源，按下仪表面板上的电源开关(POWER )键；2、待仪表内部进行检测(约5秒钟)，自检完后，按频率设置键(FREQUENCY)，设置所需频率的数字和单位；3、输出电平的设置：按电平设置键(AMPLITUDE)，设置所需输出电平的数字和单位；4、射频(RF)的输出和关闭之间的切换可以用按(RF ON/OFF )键来实现；5、要改变输出频率，可以重复步骤2；6要改变输出电平，可以重复步骤3。

FSV30 频谱仪使用手册一、仪器简介FSV30 频谱仪是一种用于测量和分析电信号频谱的仪器。

它具有高精度、高分辨率和高灵敏度的特点，广泛应用于通信、电子、雷达和无线电等领域。

二、操作面板说明1.电源开关：用于打开或关闭仪器电源。

2.菜单键：用于进入菜单设置。

3.上下左右键：用于选择菜单项和调整参数。

4.OK键：用于确认选择和设置。

5.退出键：用于返回上一级菜单或退出设置。

6.显示区：用于显示测量结果和参数设置。

三、电源和连接1.将仪器电源线插入仪器后部的电源插座，并确保电源线连接牢固。

2.打开仪器电源开关，仪器将自动启动。

3.通过USB数据线将仪器与计算机连接，以便进行数据分析和导出。

四、启动和关机1.启动：打开仪器电源开关，仪器将自动启动。

等待仪器自检完成后即可开始测量。

2.关机：按下“关机”按钮，仪器将关闭所有功能并断开电源。

等待一段时间后，可拔下电源线。

五、参数设置1.通过按下“菜单”键进入菜单设置界面。

2.使用上下左右键选择需要的菜单项，使用OK键进入详细设置。

3.根据需要调整参数，并使用OK键确认设置。

4.设置完成后，使用“退出”键返回测量界面。

六、测量功能1.在测量界面上选择合适的测量模式（如频谱、功率等）。

2.将信号源连接到仪器的输入端口，并将测量探头放置在所需测量的位置。

3.调整相关参数，如频率范围、分辨率带宽等，以满足测量需求。

4.按下“开始”按钮开始测量，测量结果将在显示区显示。

5.在测量过程中，可以通过调整参数或改变测量模式来获取更精确的结果。

七、数据分析和导出1.通过USB数据线将仪器与计算机连接，启动数据传输软件。

2.在软件中选择“FSV30”作为设备型号，并选择相应的测量文件进行导入。

3.在软件中对测量数据进行进一步分析，如谱线分析、功率计算等。

4.将分析结果导出为Excel或其他格式的文件，以便于进一步处理和报告编写。

八、故障排除和维修1.如果仪器出现任何故障，首先检查电源线和连接是否正常。

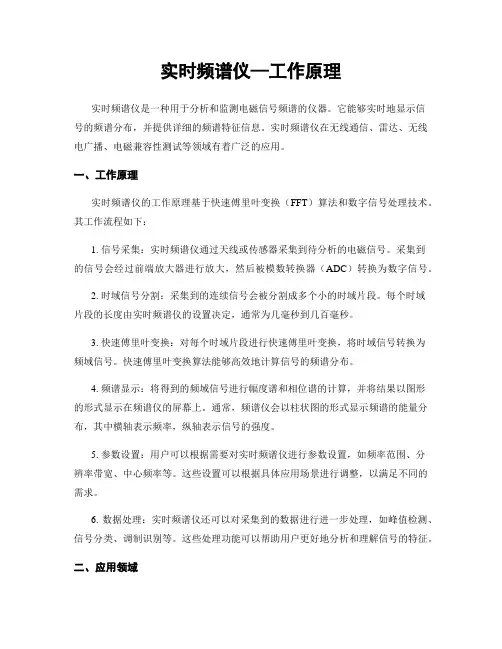

实时频谱仪—工作原理实时频谱仪是一种用于分析和监测电磁信号频谱的仪器。

它能够实时地显示信号的频谱分布，并提供详细的频谱特征信息。

实时频谱仪在无线通信、雷达、无线电广播、电磁兼容性测试等领域有着广泛的应用。

一、工作原理实时频谱仪的工作原理基于快速傅里叶变换（FFT）算法和数字信号处理技术。

其工作流程如下：1. 信号采集：实时频谱仪通过天线或传感器采集到待分析的电磁信号。

采集到的信号会经过前端放大器进行放大，然后被模数转换器（ADC）转换为数字信号。

2. 时域信号分割：采集到的连续信号会被分割成多个小的时域片段。

每个时域片段的长度由实时频谱仪的设置决定，通常为几毫秒到几百毫秒。

3. 快速傅里叶变换：对每个时域片段进行快速傅里叶变换，将时域信号转换为频域信号。

快速傅里叶变换算法能够高效地计算信号的频谱分布。

4. 频谱显示：将得到的频域信号进行幅度谱和相位谱的计算，并将结果以图形的形式显示在频谱仪的屏幕上。

通常，频谱仪会以柱状图的形式显示频谱的能量分布，其中横轴表示频率，纵轴表示信号的强度。

5. 参数设置：用户可以根据需要对实时频谱仪进行参数设置，如频率范围、分辨率带宽、中心频率等。

这些设置可以根据具体应用场景进行调整，以满足不同的需求。

6. 数据处理：实时频谱仪还可以对采集到的数据进行进一步处理，如峰值检测、信号分类、调制识别等。

这些处理功能可以帮助用户更好地分析和理解信号的特征。

二、应用领域实时频谱仪在各个领域都有广泛的应用，以下是一些常见的应用场景：1. 无线通信：实时频谱仪可以用于无线通信系统的频谱监测和频谱管理。

它可以帮助用户发现和定位无线干扰源，优化无线信号的传输质量，提高通信系统的性能。

2. 雷达系统：实时频谱仪可以用于雷达系统的频谱分析和干扰监测。

它可以帮助用户分析雷达信号的频谱特征，检测和定位雷达干扰源，提高雷达系统的抗干扰能力。

3. 无线电广播：实时频谱仪可以用于无线电广播系统的频谱监测和频率规划。

频谱分析仪的使用方法频谱分析仪是一种用于测量信号频谱的仪器，它可以帮助我们分析信号的频率成分和功率分布，对于电子、通信、无线电等领域的工程师和技术人员来说，频谱分析仪是一种非常重要的工具。

在本文中，我们将介绍频谱分析仪的基本使用方法，希望能够帮助读者更好地掌握这一工具的操作技巧。

首先，使用频谱分析仪之前，我们需要确保设备的连接是正确的。

通常情况下，频谱分析仪会有一个输入端和一个输出端，我们需要将待测信号连接到输入端，并将输出端连接到显示设备或者记录设备上。

在连接好设备之后，我们需要打开频谱分析仪，并进行一些基本的设置。

接下来，我们需要设置频谱分析仪的中心频率和带宽。

中心频率是我们希望观测的信号频率，而带宽则是我们希望观测的频率范围。

通过设置这两个参数，我们可以确保频谱分析仪能够准确地捕捉到我们感兴趣的信号。

在设置好中心频率和带宽之后，我们需要调整频谱分析仪的分辨率带宽。

分辨率带宽是指频谱分析仪在测量信号时的频率分辨能力，通常情况下，分辨率带宽越小，频谱分析仪的测量精度就越高。

因此，我们需要根据实际情况来调整分辨率带宽，以确保我们能够获得准确的测量结果。

在进行测量之前，我们还需要注意一些其他的设置，比如参考电平、RBW（分辨率带宽）、VBW（视频带宽）等参数的设置。

这些参数会影响到频谱分析仪的测量结果，因此我们需要根据实际情况来进行调整。

当所有的设置都完成之后，我们就可以开始进行信号的测量和分析了。

在测量过程中，我们需要注意观察频谱分析仪的显示屏，以确保我们能够及时地发现信号的变化。

同时，我们还可以通过调整频谱分析仪的参数，比如RBW和VBW，来获得更加详细和准确的测量结果。

除了基本的测量功能之外，一些先进的频谱分析仪还具有其他的功能，比如谐波分析、调制解调功能、无线电频谱监测等。

这些功能可以帮助我们更加全面地了解信号的特性，对于一些特定的应用场景来说，可能会有非常重要的意义。

总的来说，频谱分析仪是一种非常重要的测量工具，它可以帮助我们分析信号的频率成分和功率分布，对于电子、通信、无线电等领域的工程师和技术人员来说，掌握频谱分析仪的使用方法是非常重要的。

频谱分析仪操作流程频谱分析仪是一种用于测量和分析信号频谱特性的仪器。

它能够帮助工程师们深入了解信号的频域特性，从而在电子通信、音频处理、无线电、无线电频段研究等领域中发挥重要作用。

本文将介绍频谱分析仪的基本操作流程，帮助读者快速上手。

1. 连接设备首先，确保频谱分析仪和待测信号源正确连接。

通过信号源输出端口与频谱分析仪的输入端口相连接，使用合适的连接线缆确保稳定可靠的信号传输。

同时，检查电源线是否连接正常。

2. 打开频谱分析仪通过按下电源按钮开启频谱分析仪。

在启动过程中，仪器会进行自检，并显示相关启动信息。

确保仪器运行正常后，等待进入工作状态。

3. 设置参数根据实际需求，设置频谱分析仪的参数。

这些参数可能包括中心频率、带宽、时钟速率、分析窗口类型等。

根据待测信号的特点，调整参数以获取所需的测试结果。

4. 选择测量模式在频谱分析仪的菜单系统中选择合适的测量模式。

常见的测量模式包括实时模式和扫描模式。

实时模式能够提供连续的频谱显示，适用于对动态信号进行实时观测。

扫描模式则能够根据特定的扫描范围获取更详细的频谱信息。

5. 开始测量确定测量模式后，点击“开始”按钮或按下相应的测量快捷键，开始进行频谱分析。

频谱分析仪会对输入信号进行采样和处理，并显示频谱结果。

根据实际需要可能需要等待一些时间来获取准确的测量数据。

6. 数据解读分析仪显示的频谱图将提供信号的频域信息。

读取并分析频谱图上的曲线、峰值、幅度等信息，对信号特征进行辨识和理解。

理解频谱图可以帮助识别信号中的峰值、杂散、干扰等。

7. 归档和报告将所测得的频谱数据归档并生成报告。

可以将数据保存到电脑硬盘或其他存储介质中，以备后续分析和复查。

同时，根据实际需要，可以生成图表、图像或报告，用于数据展示和共享。

8. 断开连接和关闭仪器在测量结束后，先断开频谱分析仪与信号源之间的连接，然后关闭仪器。

注意遵循正确的操作顺序，避免损坏设备。

以上即为频谱分析仪的基本操作流程。

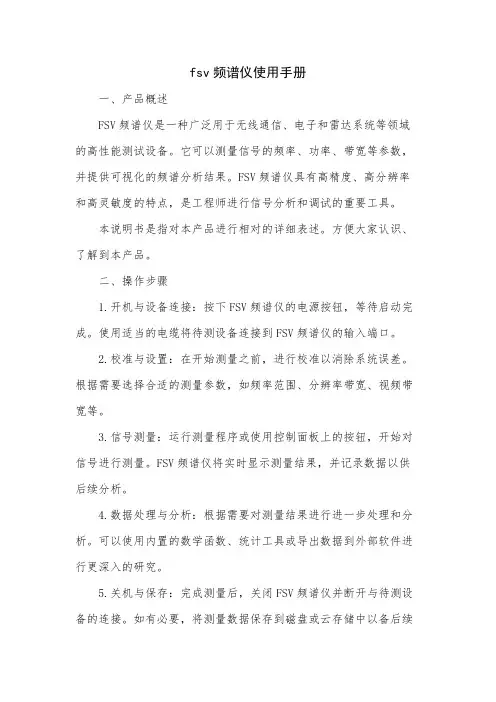

fsv频谱仪使用手册一、产品概述FSV频谱仪是一种广泛用于无线通信、电子和雷达系统等领域的高性能测试设备。

它可以测量信号的频率、功率、带宽等参数，并提供可视化的频谱分析结果。

FSV频谱仪具有高精度、高分辨率和高灵敏度的特点，是工程师进行信号分析和调试的重要工具。

本说明书是指对本产品进行相对的详细表述。

方便大家认识、了解到本产品。

二、操作步骤1.开机与设备连接：按下FSV频谱仪的电源按钮，等待启动完成。

使用适当的电缆将待测设备连接到FSV频谱仪的输入端口。

2.校准与设置：在开始测量之前，进行校准以消除系统误差。

根据需要选择合适的测量参数，如频率范围、分辨率带宽、视频带宽等。

3.信号测量：运行测量程序或使用控制面板上的按钮，开始对信号进行测量。

FSV频谱仪将实时显示测量结果，并记录数据以供后续分析。

4.数据处理与分析：根据需要对测量结果进行进一步处理和分析。

可以使用内置的数学函数、统计工具或导出数据到外部软件进行更深入的研究。

5.关机与保存：完成测量后，关闭FSV频谱仪并断开与待测设备的连接。

如有必要，将测量数据保存到磁盘或云存储中以备后续参考。

三、注意事项1.使用前请仔细阅读说明书，确保了解所有操作步骤和注意事项。

2.遵循正确的测量方法，确保测量结果的准确性和可靠性。

3.避免在强电磁干扰的环境中使用FSV频谱仪，以免影响测量结果。

4.定期进行设备维护和校准，以保证其性能和精度。

5.注意安全，避免直接接触高压电缆和带电部件。

四、常见问题与解决方案1.测量结果不准确：请检查设备的连接是否正确，以及测量参数的设置是否合理。

尝试重新校准设备以消除误差。

2.无法读取信号：请检查信号源是否正常工作，并确保信号频率在FSV频谱仪的接收范围内。

尝试调整设备的灵敏度或动态范围设置。

3.显示画面异常：请检查设备的显示屏幕是否正常工作。

如果问题仍然存在，请联系技术支持以获取进一步的帮助。

4.数据无法导出：请检查设备的数据接口是否正常工作，并确保使用了正确的电缆和转换器。

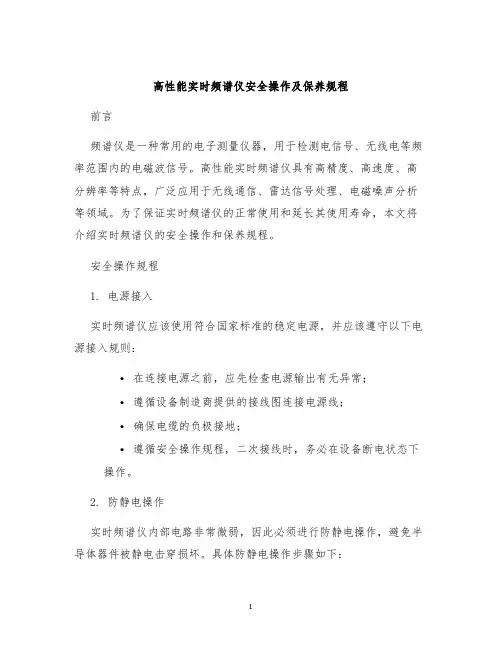

高性能实时频谱仪安全操作及保养规程前言频谱仪是一种常用的电子测量仪器，用于检测电信号、无线电等频率范围内的电磁波信号。

高性能实时频谱仪具有高精度、高速度、高分辨率等特点，广泛应用于无线通信、雷达信号处理、电磁噪声分析等领域。

为了保证实时频谱仪的正常使用和延长其使用寿命，本文将介绍实时频谱仪的安全操作和保养规程。

安全操作规程1. 电源接入实时频谱仪应该使用符合国家标准的稳定电源，并应该遵守以下电源接入规则：•在连接电源之前，应先检查电源输出有无异常；•遵循设备制造商提供的接线图连接电源线；•确保电缆的负极接地；•遵循安全操作规程，二次接线时，务必在设备断电状态下操作。

2. 防静电操作实时频谱仪内部电路非常微弱，因此必须进行防静电操作，避免半导体器件被静电击穿损坏。

具体防静电操作步骤如下：•使用防静电手环或静电手套；•在使用设备之前，必须放置在相对湿度不低于30%的环境中，以防止设备受静电影响而损坏。

•禁止在容易产生静电的场所和环境下操作设备，如电视机机房、无尘室等地。

3. 设备搬运为了保证实时频谱仪在搬运过程中的完好无损，需要注意以下事项：•在关机状态下操作；•确定设备外部和内部的所有连接线都已经拔掉；•保持设备平稳，并防止震动；•搬运过程中不可拆卸任何设备部件；•将设备放在干燥、温度适宜的环境中。

4. 正确的设备接线正确接线是使用实时频谱仪的关键。

任何错误的接线都会造成不良的结果，因此，需要对设备进行正确的接线，确保收集到的数据是准确的。

•应该严格按照实时频谱仪数据接线图来连接各种设备接口；•使用合适的电缆连接线和插头；•避免把高压信号和低压信号混在一起。

5. 软件操作在进行软件操作时，应该遵循以下几点：•必须使用制造商提供的软件程序或者合法授权的软件；•保证操作人员具有足够的操作经验和相关知识；•保证系统的参数设置正确。

6. 清洁及维护实时频谱仪需要经常进行清洁和维护，以确保其正常维护。

具体维护事项如下：•在操作完设备之后，应将设备清洁干净，以便于下次使用；•在清洁的时候，应当使用干净、柔软的布或者棉棒，并避免使用化学溶剂进行清洁；•因为设备中有很多灵敏的部位，因此也需要定期进行检查和维护。

频谱仪操作使用指南频谱仪是一种用来显示信号频谱分布的仪器，用于分析信号的频率、功率和幅度等参数。

频谱仪广泛应用于通信、广播、电子、雷达等领域，在调试和故障排除中起着至关重要的作用。

下面是频谱仪的操作使用指南。

一、频谱仪的基本原理和组成部分1.频谱仪的原理：频谱仪通过将输入信号分解成一系列不同频率的正弦波，然后测量每个正弦波的幅度和相位，最后将结果显示在屏幕上，形成频谱图。

2.频谱仪的组成部分：-输入部分：用于接收待测信号的输入接口，常见的有天线接口、信号源接口等。

-信号处理部分：将接收到的信号进行放大、滤波和混频等处理，以便进行频谱分析。

-显示部分：将处理后的信号以图形的方式显示在屏幕上，通常有频谱图、扫描图和水平轴等。

-控制部分：用于设置和调整频谱仪的参数，如中心频率、带宽、参考电平等。

二、频谱仪的操作流程1.连接信号源：将待测信号源与频谱仪进行连接，确保输入信号的准确性和稳定性。

2.设置基本参数：首先设置中心频率，即希望观察的信号的中心频率。

然后设置带宽，即希望观察的信号的频率范围。

最后设置参考电平，用于设定垂直轴的单位和刻度。

3.调整时间/功率纵轴：根据需要，选择时间或功率纵轴显示模式。

在时间模式下，频谱仪以时间为基准显示信号的幅度和相位信息；在功率模式下，频谱仪通过电平来显示信号的幅度。

4.检查实时扫描图：启动实时扫描图功能，观察信号在不同频率下的强度变化情况。

可以通过调整带宽和参考电平来获取所需的图像效果。

5.分析频谱图：通过频谱图可以观察信号的频率分布情况。

可以对频谱图进行放大、缩小、移动等操作，以便更详细地分析和观察信号。

6.添加标记和测量：根据需要，可以添加标记来测量信号的频率、功率、幅度等参数。

频谱仪通常提供了多种测量方式，如峰值、平均、最大、最小等。

7.导出和保存数据：频谱仪通常具有数据导出和保存的功能，可以将分析结果导出到计算机或其他设备中，以便后续处理和分析。

三、频谱仪的使用注意事项1.频谱仪的输入信号要求稳定且幅度适当，过大或过小的输入信号都会影响测量结果的准确性和可靠性。

频谱分析仪操作指南目录频谱分析仪操作指南 (2)第一节仪表板描述 (2)一、前面板 (2)二、后面板(略) (7)第二节基本操作 (7)一、菜单操作和数据输入 (7)二、显示频谱和操作标记 (9)三、测试窗口和显示线 (13)四、利用横轴测试频率 (17)五、自动调整 (20)七、UNCAL信息 (23)第三节菜单功能描述 (25)频谱分析仪操作指南第一节仪表板描述一、前面板这部分包括前面控制板详细的视图、按键解释和显示在那些图片上的连接器，这可从频谱仪的前部面板看到，共分为九个部分，如下所述：1、显示部分23、软盘驱动部分4、MEASUREMENT部分124□5STOP65、DATA 部分6、MARKER 部分47、CONTROL 部分168、SYSTEM部分□REMOTE1PRESET□SHIFT349、混杂的部分10、屏幕注释312图1屏幕注释二、后面板(略)第二节基本操作一、菜单操作和数据输入用面板按键和选项去操作频谱分析仪。

使用面板键时，一个常见的菜单会显示在屏幕的右边。

但是，有一些键没有相关的软菜单，如AUTO TUNE和COPY键。

每菜单选项与功能键一一对应。

选择一个菜单，需要按相应的功能键。

在一些情形中，按功能键显示附加选项。

下面的例子指出了仪表板和软按键功能的多少。

1、选择菜单按LEVEL键显示用于安装测试的菜单。

参考线值显示在活动区域中，电平菜单显示在屏幕的右边，显示如下Ref LevelATT AUTO/MNLdB/divLinearUnitsRef Offset ON/OFF2、输入数据当一个值显示在激活区时，你可利用数字键、步进键或数据旋钮改变它。

●利用数字键输入数据可利用下面的键输入数据：数字键（0到9），小数点键，和退格（BK SP）或减号（－）键。

如果你使用数字键时出错，你可用退格（BK SP）键删除最近输入的数字。

如果你没有输入任何数据，按BK SP键输入一个减号（－）。

实时频谱仪—工作原理实时频谱仪是一种用于频谱分析的仪器，它能够实时地显示信号的频谱分布情况。

在无线通信、雷达、无线电监测等领域中，实时频谱仪被广泛应用于信号分析、干扰监测、频率规划等工作中。

实时频谱仪的工作原理基于快速傅里叶变换（FFT）算法，它能够将时域信号转换为频域信号。

下面将详细介绍实时频谱仪的工作原理。

1. 信号采集实时频谱仪首先需要采集待分析的信号。

它通过天线或传感器接收到的信号，经过放大、滤波等处理后，将信号转换为电压或功率信号。

这些信号将作为输入信号供后续的频谱分析。

2. 时域信号处理输入信号经过模数转换器（ADC）转换为数字信号，然后进入时域信号处理模块。

在这个模块中，实时频谱仪对信号进行采样、滤波、增益控制等处理，以便获得更准确的频谱分析结果。

3. 快速傅里叶变换（FFT）经过时域信号处理后，信号将被送入快速傅里叶变换（FFT）模块。

FFT是一种高效的算法，能够将时域信号转换为频域信号。

它将信号分解成一系列不同频率的正弦波成分，每个成分的幅度和相位信息都可以得到。

4. 频谱显示FFT模块将得到的频域信号传递给频谱显示模块。

在频谱显示模块中，实时频谱仪将频谱数据转换为图形显示，通常以频率为横轴，信号强度为纵轴，绘制出频谱图。

这样，用户可以直观地了解信号的频谱分布情况。

5. 参数设置与控制实时频谱仪通常具有多种参数设置和控制功能，以满足不同应用场景的需求。

用户可以通过界面或外部接口对采样率、带宽、分辨率等参数进行调整，以获取更准确的频谱分析结果。

6. 实时更新实时频谱仪的核心特点是实时性，它能够以较高的速度对信号进行采样、处理和显示，使用户能够实时监测信号的频谱变化。

在频谱图上，用户可以观察到信号的频率、幅度、带宽等信息，并及时发现异常信号或干扰源。

总结：实时频谱仪通过信号采集、时域信号处理、快速傅里叶变换、频谱显示等步骤，实现了对信号频谱分布情况的实时监测与分析。

它在无线通信、雷达、无线电监测等领域中发挥着重要作用，帮助用户解决信号分析、干扰监测等问题。

FSP 目录-远程控制-基础目录-第５章"远程控制-"基础"５远程控制-基础…………………………………………………………………………5.1 引论………………………………………………………………………………………………………5.1 入门指南…………………………………………………………………………………………………5.2 开始远程控制操作………………………………………………………………………………………5.3 远程控制期间显示的内容………………………………………………………………………5.3使用IEC/IEEE总线远程控制……………………………………………………………………5.4 设置设备地址…………………………………………………………………………5.4返回手动操作…………………………………………………………………………5.4 使用RS - 232接口远程控制……………………………………………………………………5.5 设置传输参数…………………………………………………………………………5.5返回手动操作…………………………………………………………………………5.5限制……………………………………………………………………………………5.5 通过网络（RSIB接口）远程控制………………………………………………………………5.6 设置设备地址…………………………………………………………………………5.6返回手动操作…………………………………………………………………………5.6 信息………………………………………………………………………………………………………5.7 IEC/IEEE -总线接口信息………………………………………………………………………5.7设备信息（指令与设备响应）…………………………………………………………………5.8 设备信息的结构和语法…………………………………………………………………………………5.9 SCPI介绍…………………………………………………………………………………………5.9指令结构…………………………………………………………………………………………5.9指令行的结构…………………………………………………………………………………5.12查询的响应……………………………………………………………………………………5.12参数……………………………………………………………………………………………5.13语法元素的概述………………………………………………………………………………5.14 设备模型与指令处理…………………………………………………………………………………5.15 输入单元………………………………………………………………………………………5.15指令识别………………………………………………………………………………………5.16设备数据库和设备硬件………………………………………………………………………5.16输出单元………………………………………………………………………………………5.17指令次序和指令同步…………………………………………………………………………5.17 状态报告系统………………………………………………………………………………………………………5.18 SCPI状态寄存器的结构………………………………………………………………………5.18状态寄存器概述………………………………………………………………………………5.20状态寄存器说明………………………………………………………………………………5.21 状态字节（STB）和服务请求启动寄存器（SRE）………………………………5.21IST标志和并行查询启动寄存器（PPE）……………………………………………5.22事件-状态寄存器（ESR）和事件-状态-启动寄存器（ESE）……………………5.22STATus:OPERation寄存器…………………………………………………………5.23STATus:QUEStionable寄存器………………………………………………………5.24STATus QUEStionable:ACPLimit寄存器…………………………………………5.25STATus QUEStionable:FREQuency寄存器………………………………………5.26STATus QUEStionable:LIMit<1|2>寄存器…………………………………………5.27STATus QUEStionable:LMARgin<1|2>寄存器……………………………………5.28STATus QUEStionable:POWer寄存器……………………………………………5.29 1142.8142.12 I-5.1 E-2目录-远程控制-基础FSP STATus-QUEStionable:SYNC寄存器……………………………………………5.30 状态报告系统的应用………………………………………………………………5.31 服务请求、使用层次结构……………………………………………………………5.31串行查询………………………………………………………………………………5.31并行查询………………………………………………………………………………5.32使用指令查询…………………………………………………………………………5.32错误-队列查询………………………………………………………………………5.32 状态报告系统的恢复缺省值………………………………………………………………………5.331142.8142.12 I-5.2 E-2FSP 引论5 远程控制-基础在这一章中将介绍∶z如何使用远程控制操作FSPz概括地讲述了可编程设备的远程控制。

频谱仪使用方法频谱仪是一种用来分析信号频谱的仪器，广泛应用于无线通信、电子设备测试、无线电广播等领域。

正确的使用频谱仪可以帮助工程师准确分析和诊断各种信号问题，提高工作效率。

本文将介绍频谱仪的基本使用方法，帮助用户快速上手并正确操作频谱仪。

1. 连接设备。

首先，将频谱仪与待测设备进行连接。

通常情况下，频谱仪会配备相应的连接线缆或天线，用户可以根据待测设备的接口类型选择合适的连接方式。

确保连接稳固可靠，避免因连接问题导致测试结果不准确。

2. 打开频谱仪。

接通频谱仪的电源，并等待其启动。

在频谱仪启动过程中，用户应该仔细阅读设备说明书，了解设备的基本参数和功能按钮的作用。

熟悉设备界面和操作方法是正确使用频谱仪的前提。

3. 设置基本参数。

在连接设备并打开频谱仪后，需要设置一些基本参数以进行测试。

包括中心频率、带宽、扫描时间等。

根据待测信号的特点和测试要求，合理设置这些参数可以提高测试效率和准确性。

4. 进行扫描。

设置完基本参数后，通过频谱仪的扫描功能对待测信号进行分析。

频谱仪会将信号的频谱信息显示在屏幕上，用户可以通过观察频谱图形和参数数值来判断信号的特性和质量。

在进行扫描时，用户需要注意设备周围的环境干扰，避免外部干扰对测试结果产生影响。

5. 分析测试结果。

频谱仪可以提供丰富的测试结果信息，包括信号频谱图、功率谱密度、频谱占用等。

用户可以通过这些信息来判断信号的质量和特性，发现问题并进行进一步分析和处理。

在分析测试结果时，用户需要结合实际需求和经验进行综合判断，确保测试结果的准确性和可靠性。

6. 调整参数优化测试。

根据分析结果，用户可以对频谱仪的参数进行调整，以优化测试效果。

比如调整中心频率、带宽等参数，或者切换不同的显示模式和功能设置。

通过不断调整和优化，可以更好地满足不同测试需求，并提高测试的准确性和可靠性。

7. 结束测试。

当测试完成后，及时关闭频谱仪并断开与待测设备的连接。

在结束测试前，用户需要保存测试结果数据，并对设备进行清理和保养，确保设备的正常使用和长期性能。

法康频谱仪使用手册
法康频谱仪使用手册
1. 确保频谱仪的电源连接正常，并且插头与插座匹配。

2. 打开频谱仪的开关，等待数秒钟，直到设备完全启动。

3. 如果频谱仪具有可调节的频率范围，则使用频率旋钮或按键来选择所需的频率范围。

4. 使用频谱仪的控制按钮或触摸屏来选择所需的显示模式。

常见的显示模式包括频谱分析、波形显示和功率谱密度显示等。

5. 调整频谱仪的参考电平，以确保所测量的信号在显示屏上能够合适地显示。

6. 连接被测量的设备或信号源到频谱仪的输入端口，确保连接稳定并无杂散信号干扰。

7. 开始测量信号。

根据需要调整频谱仪的测量参数，如带宽、采样率和扫描时间等。

确保所需的信号参数正确设置。

8. 观察频谱仪的屏幕显示，查看信号频谱分布、频率特性和功率水平等信息。

根据需要，可以使用光标功能来测量特定频率范围内的功率水平。

9. 如果需要保存测量结果，可以将数据导出到外部存储设备，
如USB闪存驱动器或计算机等。

10. 使用完频谱仪后，及时关闭设备并断开电源连接。

请注意，以上仅为频谱仪的基本使用手册，具体的操作步骤和功能设置可能因频谱仪型号而有所不同。

如有需要，请参考所购买的频谱仪型号的详细说明书或联系厂家获取专门的使用手册。

FSP 内容 – 编程样例内容 – 第七章"遥控和编程范例"7 遥控 - 编程范例............................................................................................. 7.1 IEC/IEEE-Bus总线编程的基本步骤............................................................................................. 7.1 引入Visual Basic的IEC总线库...............................................................................................7.1 初始化过程和默认状态 ............................................................................................... 7.2创建全局变量........................................... ................................................................... 7.2初始化控制器.................................. .......................................................................... 7.2初始化仪器................................................................................................................... 7.3显示的打开和关闭...................... ................................................................................. 7.3设置节能功能(显示永久性的关闭) ............................................................................... 7.4 简单仪器设置命令的传输....................... ............................................................................. 7.4 返回到手动控制................................................................................................................... 7.4 读出仪器设置...................................................................................................................... 7.5 定位标记并显示数值............................................................................................................ 7.5 指令同步.............................................................................................................................. 7.6 服务请求.............................................................................................................................. 7.7 初始化服务请求........................................................................................................... 7.7等待服务请求的到达.................................................................................................... 7.7等待而无须阻断键盘和鼠标......................................................................................... 7.8服务请求路径............................................................................................................... 7.9输出缓冲器的读出....................................................................................................... 7.10 读出出错信息.............................................................................................................. 7.10SCPI状态寄存器的赋值.............................................................................................. 7.10事件状态寄存器的赋值............................................................................................... 7.11 更多的复杂编程范例.................................................................................................................. 7.12 FSP的默认设置 ................................................................................................................ 7.12 设置IEC/IEEE总线状态寄存器.................................................................................... 7.12测量的默认设置.......................................................................................................... 7.13 使用标记和增量标记.......................................................................................................... 7.14 标记索引功能,索引范围限制....................................................................................... 7.14测量伪辐射................................................................................................................. 7.16频率记数..................................................................................................................... 7.17固定参考点的操作(参考点固定)................................................................................ 7.18相位和相位噪声的测量............................................................................................... 7.19波形因数的测量(使用n dB down)............................................................................. 7.20测量三阶截断点.......................................................................................................... 7.21测量调幅调制深度 .................................................................................................... 7.22 极限线和极限测试............................................................................................................. 7.23 测量信道和邻道的功率..............................................................……….............................. 7.25 占用带宽测量................................................................................................................... 7.27 时域功率测量................................................................................................................... 7.28 在功率斜线上快速功率测量............................................................................................... 7.29 用多和标记测量功率................................................................................................. 7.29多脉冲功率测量........................................................................................................ 7.31 使用频率列表进行快速电平测量...................................................................................... 7.33 传感器的电平纠正(传感器因数的定义) ........................................................................... 7.35 读出轨迹数据................................................................................................................... 7.36 1093.4820.12 I-7.1 E-2内容 – 编程范例FSP测量信号的幅度和相位 (I/Q数据的获得).......................................................................... 7.38 I/Q数据取均值 ................................................................................................................. 7.41 仪表设置的保存和载入..................................................................................................... 7.42 保存仪器设置............................................................................................................ 7.42载入仪器设置............................................................................................................ 7.43设置起始记忆的数据包.............................................................................................. 7.43 读写文件........................................................................................................................... 7.44 从仪器中读文件........................................................................................................ 7.44在仪器中创建文件..................................................................................................... 7.45 设置并开始打印输出......................................................................................................... 7.461093.4820.12 I-7.2 E-2FSP IEC/IEEE总线编程的基本步骤7 遥控 – 编程范例下列编程范例有一个等级体系结构,也就是说,后边的范例是建立在前边例子的基础之上的.这样,就可以用已给出范例的模块很容易地编制出操作程序.IEC/IEEE总线编程的基本步骤这些范例可以解释如何进行仪器编程,也可用作解决更复杂编程任务的基础.VISUAL BASIC被用来做编程语言.然而,程序也可翻译为其它语言.引入VisualBasic的IEC总线库编程提示:. 用"Print" 函数输出文本下列编程范例是建立在所有子程序都是窗体(文件扩展名:.FRM)部分的假设之上的.在这种情况下,语法Print "Text"是容许的.然而,如果子程序被存为一个所谓的模块(文件扩展名:.BAS),则拥有所谓打印方法的窗体的名字应该在打印指令之前,例如,如果有一个名为”Main”的窗体,相关的打印指令应该象下面这样:Main.Print "Text".. 如何使用GPIB.DLL的函数要创建Visual Basic的控制应用程序,文件GPIB.BAS(出自VB 6.0 VBIB-32.BAS)被加入到项目中.这个文件包括关于处理错误，超时值的常量和定义.. 将DLL函数声明为过程因为程序都返回整型值,文件GPIB.BAS中的函数都象如下格式声明为:Declare Function xxx Lib "gpib.dll" ( ... ) As Integer当被访问/调用时,带有状态变量ibsta的函数值应该被分配一个变量.因为这个值也是通过函数的一个关联参数而被返回的,函数可以象下面这样声明为一个过程:Declare Sub xxx Lib "rsib.dll" ( ... )1093.4820.12 7.1 E-2IEC/IEEE总线编程的基本步骤FSP. G生成一个应答缓冲区因为DLL在应答的情况下返回以零作为结尾的字符串,在访问ibrd()和ilrd()函数之前要先生成一个足够长度的字符串,这是由于Visual Basic在未被DLL所更新的字符串前面加一个长度值的前缀.下列两个例子可用于为字符串产生一个长度值:- Dim Rd as String * 100- Dim Rd as StringRd = Space$(100)初始化和默认状态所有子程序所用的变量应该保存在每个程序的开始部分.这样,在每个程序的开始部分，IEC/IEEE总线以及仪器的设置就被定义为默认状态.子程序” InitController"和"InitDevice"就用于产生这种效应.创建全局变量在Visual Basic中,全局变量被置于所谓的”模块”(文件扩展名:.BAS)中.这样,至少应该创建一个模块(例如”GLOBALS.BAS),这个模块包含被所有子程序使用的变量,比如说IEC/IEEE总线驱动程序所使用的器件地址.对于后边的编程范例,文件应该包含下列指令:Global analyzer As IntegerGlobal boardId As Integer初始化控制器:注释 -------------------------------------------- 初始化控制器 --------------------------------------------------------- Public SUB InitController()iecaddress% = 20 ‘仪表的IEC/IEEE总线地址CALL IBFIND("GPIB0", boardId%) ‘对控制器打开端口CALL IBFIND("DEV1", analyzer%) ‘对仪表打开端口CALL IBPAD(analyzer%, iecaddress%) ‘在仪表地址通知控制器CALL IBTMO(analyzer%, 11) ‘反应时间为1秒END SUBREM ******************************************************************************************************** 1093.4820.12 7.2 E-2FSP IEC/IEEE总线编程的基本步骤初始化仪表IEC总线寄存器和仪表设定被设置为默认状态.注释 -------------------------------------------- 初始化仪表------------------------------------------------------------ Public SUB InitDevice()CALL IBWRT(analyzer%, "*CLS") ‘重置状态寄存器CALL IBWRT(analyzer%, "*RST") ‘重置仪表END SUBREM ******************************************************************************************************** 将显示置为ON/OFF在默认状态下,所有的遥控指令都是在关掉显示的前提下来执行的,这样做是为得到最大的测量速度.然而，在控制程序的生成阶段,经常需要显示已编程的设置以及测试结果.下示函数就是如何用遥控打开或者关掉显示的例子::注释 --------------------------------------------------- 打开显示 ------------------------------------------------------ Public SUB DisplayOn()CALL IBWRT(analyzer%, "SYST:DISP:UPD ON") ‘打开显示END SUBREM ******************************************************************************************************** 注释------------------------------------------------- 关掉显示 ----------------------------------------------------------- Public SUB DisplayOff()CALL IBWRT(analyzer%, "SYST:DISP:UPD OFF") ¡¯Switch display offEND SUBREM ******************************************************************************************************** 1093.4820.12 7.3 E-2IEC/IEEE总线编程的基本步骤FSP设置节能功能(显示永久性关闭)在IEC/IEEE总线操作期间并不总是需要屏幕上的结果.尽管”SYSTem:DISPLAY:UPDate OFF”命令会关掉结果的显示,在遥控模式下这会在速度方面带来相当大的好处,但是显示本身尤其是背景照明仍然保持打开状态.如果需要,显示应该通过节能功能的方式关掉,同时在激活之前反应时间应该按分钟来设定.注意: 在仪表的前面板的任一键被按下的同时,显示就会打开..注释 ------------------------------------------- 设置节能功能 ---------------------------------------------------------- Public SUB PowerSave()CALL IBWRT(analyzer%, "SYSTem:PSAVe:HOLDoff 1") ‘设置拖延时间为1分钟CALL IBWRT(analyzer%, "SYSTem:PSAVe ON") ‘节能功能打开END SUBREM ******************************************************************************************************** 简单仪表设定命令的传输在这个例子中,设定仪表的中心频率,步长和参考电平.注释 -------------------------------------------------- 仪表设定命令---------------------------------------------------- PUBLIC SUB SimpleSettings()CALL IBWRT(analyzer%, "FREQUENCY:CENTER 128MHz") ‘中心频率为128MHz CALL IBWRT(analyzer%, "FREQUENCY:SPAN 10MHZ") ‘步长为10MHzCALL IBWRT(analyzer%, "DISPLAY:TRACE:Y:RLEVEL -10dBm")‘参考电平为-10dBm END SUBREM ******************************************************************************************************** 返回到手动控制注释 ----------------------------------- 将仪表转换为手动控制 ------------------------------------------------------ IBLOC(analyzer%) ‘设置仪表为本地状态CALLREM ******************************************************************************************************** 1093.4820.12 7.4 E-2FSP IEC/IEEE总线编程的基本步骤读出仪表设定上面例子中所做的设定在这里被读出.使用了缩写的命令.注释 ------------------------------------- 读出仪表的设定------------------------------------------------------------- PUBLIC SUB ReadSettings()CFfrequency$ = SPACE$(20) ‘提供文本变量(20个字符)CALL IBWRT(analyzer%, "FREQ:CENT?") ‘询问中心频率CALL IBRD(analyzer%, CFfrequency$) ‘读值CFspan$ = SPACE$(20) ‘提供文本变量(20个字符)CALL IBWRT(analyzer%, "FREQ:SPAN?") ‘查询步长CALL IBRD(analyzer%, CFspan$) ‘读值RLevel$ = SPACE$(20) ‘提供文本变量(20个字符)CALL IBWRT(analyzer%, "DISP:TRAC:Y:RLEV?")‘查询参考电平CALL IBRD(analyzer%, RLevel$) ‘读值注释 --------------------------------------- 在屏幕上显示值 -------------------------------------------------------- PRINT "Center frequency: "; CFfrequency$,PRINT "Span: "; CFspan$,PRINT "Reference level: "; RLevel$,REM ******************************************************************************************************** 定位标记并显示值注释 --------------------------------------- 标记功能的例子 ---------------------------------------------------------- PUBLIC SUB ReadMarker()CALL IBWRT(analyzer%, "CALC:MARKER ON;MARKER:MAX")‘激活标记1并开始峰值检索MKmark$ = SPACE$(30) ‘提供文本变量(30个字符)CALL IBWRT(analyzer%, "CALC:MARK:X?;Y?") ‘查询频率和电平CALL IBRD(analyzer%, MKmark$) ‘读值注释--------------------------------------- 在屏幕上显示值----------------------------------------------------------- PRINT "Center frequency / level "; MKmark$,REM ******************************************************************************************************** 1093.4820.12 7.5 E-2IEC/IEEE总线编程的基本步骤FSP 命令同步在下面例子中执行的同步的可能事件在第五章”命令的次序和命令的同步”中讨论.注释-------------------------------------------- 命令同步的例子--------------------------------------------------------- PUBLIC SUB SweepSync()注释如果命令INIT:CONT OFF在之前被发送,命令INITiate[:IMMediate]将起始一次扫描. 注释必须保证当整个扫描都结束时,下个命令才被执行.CALL IBWRT(analyzer%, "INIT:CONT OFF")注释 ------------------------------------------ 第一个可能: 使用*WAI ----------------------------------------------- CALL IBWRT(analyzer%, "ABOR;INIT:IMM; *WAI")注释 ------------------------------------------ 第二个可能: 使用*OPC? -------------------------------------------- SPACE$(2) ‘*OPC?的间隔 – 提供反应=OpcOk$CALL IBWRT(analyzer%, "ABOR;INIT:IMM; *OPC?")注释 ----------------------------------------- 控制器可以控制其他的仪表------------------------------------------- CALL IBRD(analyzer%, OpcOk$) ‘由*OPC?等待”1”REM -------- Third possibility: Use of *OPC -----------------------------注释为能够使用与国家仪表GPIB驱动想关联的服务请求功能,设置”Disable Auto Serial 注释 Poll”必须通过IBCONF!改为”yes”.CALL IBWRT(analyzer%, "*SRE 32") ‘准许ESR的服务请求CALL IBWRT(analyzer%, "*ESE 1") ‘为操作完成位设置时间使能位¡¯operation complete bitCALL IBWRT(analyzer%, "ABOR;INIT:IMM; *OPC") ‘起始扫描并同步至OPCCALL WaitSRQ(boardID%,result%) ‘等待服务请求注释继续主程序.END SUBREM ******************************************************************************************************** 1093.4820.12 7.6 E-2FSP IEC/IEEE总线编程的基本步骤服务请求服务请求程序需要仪器的扩展初始化过程,在这个过程中设置过渡位和使能寄存器.要使用与国家仪器的GPIB驱动相关联的服务请求功能, "Disable Auto Serial Poll"项必须通过IBCONF改为”yes”.初始化服务请求注释 -------------------------- 在出错情况下SRO初始化的范例---------------------------------------------------- PUBLIC SUB SetupSRQ()CALL IBWRT(analyzer%, "*CLS") ’重置状态报告系统CALL IBWRT(analyzer%,"*SRE 168") ’容许STAT:OPER,STAT:QUES and ESR寄存器的服’务请求CALL IBWRT(analyzer%,"*ESE 60") ’设置命令,执行,设备决定和查询错误的时间使能位CALL IBWRT(analyzer%,"STAT:OPER:ENAB 32767") ’设置所有事件的操作使能位CALL IBWRT(analyzer%,"STAT:OPER:PTR 32767") ’设置适当的操作转换使能位CALL IBWRT(analyzer%,"STAT:QUES:ENAB 32767") ’设置所有事件的可疑使能位CALL IBWRT(analyzer%,"STAT:QUES:PTR 32767") ’设置适当的可以转换位END SUBREM ******************************************************************************************************** 等待服务请求的到来基本上有两种方法来等待服务请求的到来:1. 阻塞(用户不能输入):直到信号被SRQ发信号通知时所等待的时间很短(比选定的超出时间还要短),或者在等待时间内无须对用户输入进行反应,或者-作为主要的原则-事件肯定要发生,只有在以上三个条件下，此方法才适用. 原因:从函数WaitSRQ()被调用到指定事件的发生,在等待时间内,并不容许程序对鼠标点击和键盘输入的反应.而且,如果在预先定义的超出时间阶段内SRQ时间并没有发生，将引起程序退出.这样,在很多种情形下,这个方法并不适用于等待测量结果,尤其是在触发模式测量中.需要下列函数的调用:CALL WaitSRQ(boardID%,result%) ’等待服务请求’在等待期间用户无法输入!IF (result% = 1) THEN CALL Srq ’如果识别到SRQ =>’赋值子程序1093.4820.12 7.7 E-2IEC/IEEE总线编程的基本步骤FSP 2. 非阻塞(用户可以输入):如果在事件被一个SRQ发信号通知之前的等待时间很长(比指定超出时间还长),或者在等待时间内使用户可以输入,或者事件不确定要发生,则推荐使用这种方法.这样,这种方法对于等待测量的结束(也就是说,结果的输出,尤其是在触发测量的情况下)来说就是很好的选择.这个方法必须需要一个等待循环,这个等待循环定时检查SRQ线的状态,并且在指定事件还未发生的期间内向操作系统返回一个控制.通过这种方法,在等待时间内,系统可以对用户的输入(鼠标点击,键盘输入)作出反应.建议使用Hold()辅助函数,这个函数向操作系统返回一个可选的等待时间(见”无须阻断键盘和鼠标的等待”部分),这样就是用户在等待时间内可以输入.result% = 0For i = 1 To 10 ’Abort after max. 10 loop’重复CALL TestSRQ(boardID%,result%) ’检查服务请求线路If (result% <> 0) ThenSrq ’如果识别到SRQ =>CALL’赋值子程序ElseCall Hold(20) ’调用20ms等待时间的保持函数,用户可以输入EndifNext iIf result% = 0 ThenPRINT "Timeout Error; Program aborted"’ 输出错误信息STOP ’停止软件Endif无须阻断键盘和鼠标的等待使用Visual Basic中遥控程序的经常出现的问题是插入等待时间就阻断了键盘和鼠标.如果在等待时间内程序也对用户的输入进行反应,在这个时间内程序事件的控制就必须返回到操作系统.在Visual Basic中,这是通过调用DoEvents函数来完成的.这个函数使键盘或者鼠标触发的事件被相关部分所执行.例如,在用户等待一个仪表设置结束的时间内,它容许按键和输入区域的操作.下面的编程例子描述Hold()函数,在以毫秒计的可选等待时间期间,它向操作系统返回一个控制.1093.4820.12 7.8 E-2FSP IEC/IEEE总线编程的基本步骤Rem ******************************************************************** Rem The waiting function below expects the transfer of the desiredRem waiting time in milliseconds. The keyboard and the mouse remainRem operative during the waiting period, thus allowing desired elements Rem to be controlled注释下面的等待函数要求必要的以毫秒计的等待时间的传输.在等待期间,键盘和鼠标保持操作状注释态,这样就容许必要部分可以被控制Rem ******************************************************************** Public Sub Hold(delayTime As Single)Start = Timer ’保存计时器调用函数的计数Do While Timer < Start + delayTime / 1000 ’核查计时器计数DoEvents ’只要计时器还没有超时,将控制返回到操作系统来激活必要部分的控制LoopEnd SubRem ******************************************************************** The waiting procedure is activated simply by calling Hold.只要调用Hold(<等待时间以毫秒计>)就可以激活等待步骤.服务请求程序A service request is processed in the service request routine.Note: the variables userN% and userM% must be pre-assigned usefully!服务请求在服务请求程序中处理.注意:变量N%和用户M%必须可靠地预先分配!注释 ------------------------------------------ 服务请求程序 ---------------------------------------------------------- Public SUB Srq()ON ERROR GOTO noDevice ’没有用户存在CALL IBRSP(analyzer%, STB%) ’串行查询, 读状态字节IF STB% > 0 THEN ’这个仪表设置STB中的位SRQFOUND% = 1IF (STB% AND 16) > 0 THEN CALL OutputqueueIF (STB% AND 4) > 0 THEN CALL ErrorQueueHandlerIF (STB% AND 8) > 0 THEN CALL QuestionablestatusIF (STB% AND 128) > 0 THEN CALL OperationstatusIF (STB% AND 32) > 0 THEN CALL EsrreadEND IFnoDevice:END SUB ’End of SRQ routineREM ******************************************************************************************************在子程序中读出状态事件寄存器,输出缓冲器和错误/事件队列要受到影响.1093.4820.12 7.9 E-2IEC/IEEE总线编程的基本步骤FSP读出输出缓冲器注释 ------------------------------------- 单个STB位的子程序------------------------------------------------------- Public SUB Outputqueue() ’Reading the output bufferresult$ = SPACE$(100) ’为反应留空间CALL IBRD(analyzer%, result$)PRINT "Contents of Output Queue : "; result$END SUBREM ******************************************************************************************************** 读出错误消息注释 ------------------------------------- 读错误队列的子程序-------------------------------------------------------- Public SUB ErrorQueueHandler()ERROR$ = SPACE$(100) ’给错误变量留空间CALL IBWRT(analyzer%, "SYSTEM:ERROR?")CALL IBRD(analyzer%, ERROR$)PRINT "Error Description : "; ERROR$END SUBREM ******************************************************************************************************** SCPI状态寄存器的赋值注释 ------------------------------------- 不可靠状态寄存器的赋值------------------------------------------------- Public SUB Questionablestatus()Ques$ = SPACE$(20) ’给文本变量预留空白CALL IBWRT(analyzer%, "STATus:QUEStionable:EVENt?")CALL IBRD(analyzer%, Ques$)PRINT "Questionable Status: "; Ques$END SUBREM ******************************************************************************************************** 注释 ------------------------------------------- 操作状态寄存器的赋值子程序-------------------------------------- Public SUB Operationstatus()Oper$ = SPACE$(20) ’ 给文本变量预留空白CALL IBWRT(analyzer%, "STATus:OPERation:EVENt?")CALL IBRD(analyzer%, Oper$)PRINT "Operation Status: "; Oper$END SUBREM ******************************************************************************************************** 1093.4820.12 7.10 E-2FSP IEC/IEEE总线编程的基本步骤事件状态寄存器的赋值注释 ---------------------------------事件状态寄存器的赋值子程序 ---------------------------------------------- Public SUB Esrread()Esr$ = SPACE$(20) ’ 给文本变量预留空白CALL IBWRT(analyzer%, "*ESR?") ’读ESRCALL IBRD(analyzer%, Esr$)IF (VAL(Esr$) AND 1) > 0 THEN PRINT "Operation complete"IF (VAL(Esr$) AND 2) > 0 THEN PRINT "Request Control"IF (VAL(Esr$) AND 4) > 0 THEN PRINT "Query Error"IF (VAL(Esr$) AND 8) > 0 THEN PRINT "Device dependent error"IF (VAL(Esr$) AND 16) > 0 THENPRINT "Execution Error; Program aborted"’ Output error messageSTOP ’停止软件END IFIF (VAL(Esr$) AND 32) > 0 THENPRINT "Command Error; Program aborted"’ 输出错误消息STOP ’停止软件END IFIF (VAL(Esr$) AND 64) > 0 THEN PRINT "User request"IF (VAL(Esr$) AND 128) > 0 THEN PRINT "Power on"END SUBREM ******************************************************************************************************** 1093.4820.12 7.11 E-2更多复杂的编程范例FSP更多复杂的编程范例FSP的默认设置The following settings are an example of how to modify the default setting of the FSP.下列设置是如何修改FSP默认状态的两个实例中的一个.需要注意的是,根据应用的范例不同,只有其中的一些设置是必要的.特别是对于解析带宽,视频带宽和扫描时间的设置常常是不需要的,因为在修改频率范围步长的默认设置中,这些参数被自动计算.插入损失同样也是根据参考电平自动计算的.在默认设置,电平检测器与选定轨迹模式自动耦合.在默认设置中自动计算的设置在以后的编程示例中被标以(*).IEC/IEEE总线状态寄存器的设置REM ******************************************************************************************************** Public Sub SetupStatusReg()’------------------------------------- IEEE 488.2 状态寄存器 --------------------------------------------------------- CALL IBWRT(analyzer%,"*CLS") ’重置状态寄存器CALL IBWRT(analyzer%,"*SRE 168") ’服务请求使能’for STAT:OPER-,STAT:QUES- and’ESR registersCALL IBWRT(analyzer%,"*ESE 61") ’给Operation Complete, Command-,’Execution-,Device Dependent-’和 Query Error 设置事件使能位’----------------------------------------------- SCPI状态寄存器 --------------------------------------------------------- CALL IBWRT(analyzer%,"STAT:OPER:ENAB 0") ’关闭操作状态寄存器CALL IBWRT(analyzer%,"STAT:QUES:ENAB 0") ’关闭不稳定状态寄存器End SubREM ******************************************************************************************************** 1093.4820.12 7.12 E-2FSP 更多复杂的编程范例测量的默认设置REM ******************************************************************************************************** Public Sub SetupInstrument()’-------------------- FSP default setting ----------------------------------CALL SetupStatusReg ’设置状态寄存器CALL IBWRT(analyzer%,"*RST") ’设置仪表CALL IBWRT(analyzer%,"SYST:DISP:UPD ON") ’ON: 显示打开’OFF: 关闭(改善的性能)CALL IBWRT(analyzer%,"DISP:FORM SINGle") ’满屏CALL IBWRT(analyzer%,"DISP:WIND1:SEL") ’激活屏幕ACALL IBWRT(analyzer%,"INIT:CONT OFF") ’单扫描’----------------------------------------------- 设置频率 ------------------------------------------------------------------ CALL IBWRT(analyzer%,"FREQUENCY:CENTER 100MHz") ’中心频率CALL IBWRT(analyzer%,"FREQ:SPAN 1 MHz") ’步长’------------------------------------------------ 设置电平 ----------------------------------------------------------------- CALL IBWRT(analyzer%,"DISP:WIND:TRAC:Y:RLEV –20dBm") '参考电平CALL IBWRT(analyzer%,"INP:ATT 10dB") '输入衰减(*)’------------------------------------------------ y轴刻度 ------------------------------------------------------------------- CALL IBWRT(analyzer%,"DISP:WIND:TRAC:Y:SPAC LOG") '对数电平轴CALL IBWRT(analyzer%,"DISP:WIND:TRAC:Y:SCAL 100dB") '电平范围CALL IBWRT(analyzer%,"DISP:WIND:TRAC:Y:SCAL:MODE ABS") '绝对值标度CALL IBWRT(analyzer%,"CALC:UNIT:POW DBM") 'y轴的单位’--------------------------------------------- 轨迹和探测器的设置 ----------------------------------------------------- CALL IBWRT(analyzer%,"DISP:WIND:TRAC1:MODE AVER") '轨迹1的均值CALL IBWRT(analyzer%,"AVER:TYPE VID") '线性的”LIN”的均值模式视频CALL IBWRT(analyzer%,"SWE:COUN 10") '扫描计数CALL IBWRT(analyzer%,"DISP:WIND:TRAC2:STAT OFF") '轨迹2的空白CALL IBWRT(analyzer%,"DISP:WIND:TRAC3:STAT OFF") '轨迹3的空白CALL IBWRT(analyzer%,"CALC:MATH:STAT OFF") '轨迹算法关闭CALL IBWRT(analyzer%,"DETECTOR1 RMS") '检测器轨迹1 (*)CALL IBWRT(analyzer%,"DET2:AUTO ON") '检测器轨迹2 (*)CALL IBWRT(analyzer%,"DET3:AUTO ON") '检测器轨迹3 (*)’--------- Band width and sweep time ---------------------------------------CALL IBWRT(analyzer%,"BAND:RES 100KHz") '解析带宽 (*)CALL IBWRT(analyzer%,"BAND:VID 1MHz") '视频带宽(*)CALL IBWRT(analyzer%,"SWE:TIM 100ms") '扫描时间(*)END SUBREM ******************************************************************************************************** 1093.4820.12 7.13 E-2更多复杂的编程范例FSP使用标记和增量标记标记检索功能,搜索范围的设置下面是例子是建立在一个100MHz的调幅调制信号的基础上，这个信号有以下的参数：. 载波信号电平：－30 dBm.音频: 100 kHz. 调制深度: 50 %Marker 1 and delta marker 2 are set one after the other to the highest maxima of the measurement curve and then the frequency and level are read out. The default setting of the FSP can be used for thefollowing measurements (SetupInstrument).标记1和增量标记2依次设置到测量曲线最大值的最高点，随后频率和电平被读出。
