汽车电气系统故障诊断维修的思路和方法

汽车电控系统故障检测与诊断方法9篇第1篇示例：汽车电控系统是现代汽车的重要组成部分，它负责控制引擎、变速箱、制动系统等部件的运作。

一旦电控系统出现故障，将会影响到汽车的稳定性和安全性。

及时检测和诊断汽车电控系统故障至关重要。

下面将介绍一些常见的汽车电控系统故障检测与诊断方法：一、故障码诊断现代汽车的电控系统配有故障码诊断功能，一旦系统出现故障，会存储相应的故障码。

车主可以通过接上诊断仪器，读取这些故障码，从而了解故障出现的原因。

然后根据故障码对症下药，修复故障。

二、传感器检测传感器在汽车电控系统中扮演着重要的角色，它们可以监测各个部件的工作状态并向电控单元反馈信息。

定期检查和维护传感器对于保证汽车电控系统的正常运行至关重要。

如果传感器损坏或失效，会导致系统出现故障。

车主可以通过测量传感器的电阻或输出信号来判断传感器是否正常。

三、电路检测汽车的电控系统是由一系列的电路组成的，如果其中的任何一个电路出现问题，都有可能导致整个系统的故障。

定期检查电路的连线情况、插头的接触情况以及电路的绝缘状况是非常重要的。

一旦发现电路出现问题，及时修复可以避免更大的损失。

四、执行元件检测汽车的电控系统中有许多执行元件，如电磁阀、执行器等，它们负责控制各个部件的工作。

如果执行元件出现故障，往往会导致整个系统的工作异常。

车主可以通过检查这些执行元件的工作状态来判断是否存在故障，并及时更换故障元件。

五、专业诊断设备对于一些比较复杂的电控系统故障，车主可以选择使用专业的诊断设备进行诊断。

这些设备通常能够更全面地检测汽车的电控系统，帮助车主准确定位故障，并提供相应的修复建议。

在诊断时，一定要选择正规的维修厂或技师进行操作，避免因误诊导致更大的损失。

六、定期维护保养预防胜于治疗，定期的汽车维护保养可以有效减少电控系统故障的发生。

定期更换机油、空气滤清器、燃油滤清器等易损件，保持汽车的机械部件和电气系统的良好状态，可以大大延长汽车的使用寿命。

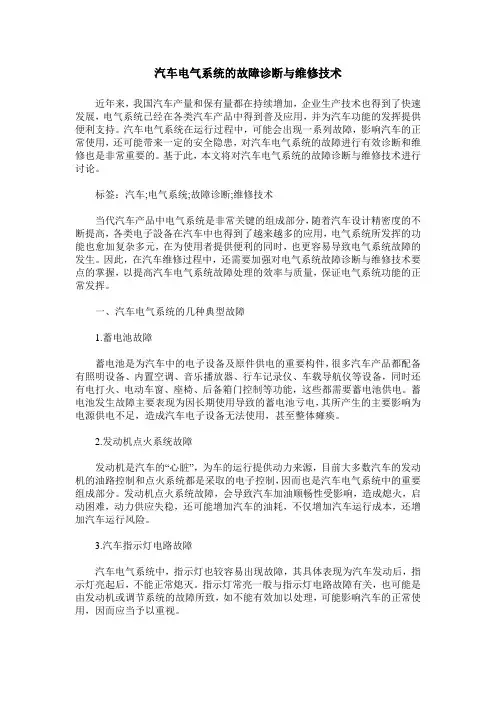

汽车电气系统的故障诊断与维修技术近年来，我国汽车产量和保有量都在持续增加，企业生产技术也得到了快速发展，电气系统已经在各类汽车产品中得到普及应用，并为汽车功能的发挥提供便利支持。

汽车电气系统在运行过程中，可能会出现一系列故障，影响汽车的正常使用，还可能带来一定的安全隐患，对汽车电气系统的故障进行有效诊断和维修也是非常重要的。

基于此，本文将对汽车电气系统的故障诊断与维修技术进行讨论。

标签：汽车;电气系统;故障诊断;维修技术当代汽车产品中电气系统是非常关键的组成部分，随着汽车设计精密度的不断提高，各类电子設备在汽车中也得到了越来越多的应用，电气系统所发挥的功能也愈加复杂多元，在为使用者提供便利的同时，也更容易导致电气系统故障的发生。

因此，在汽车维修过程中，还需要加强对电气系统故障诊断与维修技术要点的掌握，以提高汽车电气系统故障处理的效率与质量，保证电气系统功能的正常发挥。

一、汽车电气系统的几种典型故障1.蓄电池故障蓄电池是为汽车中的电子设备及原件供电的重要构件，很多汽车产品都配备有照明设备、内置空调、音乐播放器、行车记录仪、车载导航仪等设备，同时还有电打火、电动车窗、座椅、后备箱门控制等功能，这些都需要蓄电池供电。

蓄电池发生故障主要表现为因长期使用导致的蓄电池亏电，其所产生的主要影响为电源供电不足，造成汽车电子设备无法使用，甚至整体瘫痪。

2.发动机点火系统故障发动机是汽车的“心脏”，为车的运行提供动力来源，目前大多数汽车的发动机的油路控制和点火系统都是采取的电子控制，因而也是汽车电气系统中的重要组成部分。

发动机点火系统故障，会导致汽车加油顺畅性受影响，造成熄火，启动困难，动力供应失稳，还可能增加汽车的油耗，不仅增加汽车运行成本，还增加汽车运行风险。

3.汽车指示灯电路故障汽车电气系统中，指示灯也较容易出现故障，其具体表现为汽车发动后，指示灯亮起后，不能正常熄灭。

指示灯常亮一般与指示灯电路故障有关，也可能是由发动机或调节系统的故障所致，如不能有效加以处理，可能影响汽车的正常使用，因而应当予以重视。

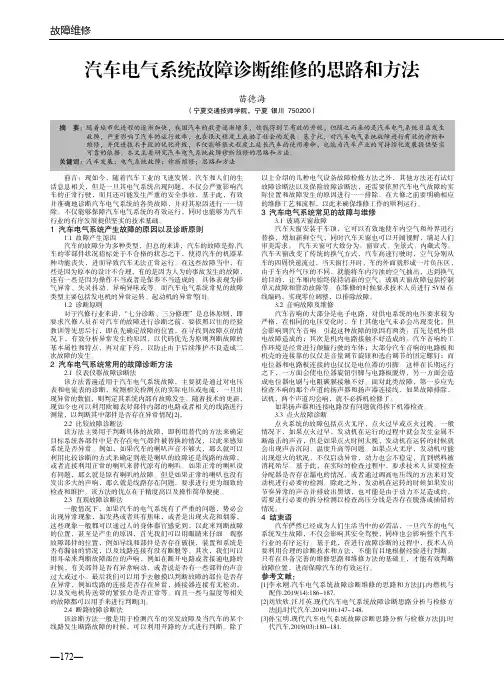

故障维修—172—汽车电气系统故障诊断维修的思路和方法苗德海（宁夏交通技师学院，宁夏 银川 750200）前言：现如今，随着汽车工业的飞速发展，汽车和人们的生活息息相关，但是一旦其电气系统出现问题，不仅会严重影响汽车的正常行驶，而且还可能发生严重的安全事故，基于此，有效并准确地诊断汽车电气系统的各类故障，并对其原因进行一一切除。

不仅能够保障汽车电气系统的有效运行，同时也能够为汽车行业的有序发展提供坚实的技术基础。

1 汽车电气系统产生故障的原因以及诊断原则1.1 故障产生原因 汽车的故障分为多种类型，但总的来讲，汽车的故障是指,汽车的零部件状况指标处于不合格的状态之下，使得汽车的机器某种功能丧失，进而导致汽车无法正常运行。

在这些故障当中，有些是因为原本的设计不合理，有的是因为人为的事故发生的故障，还有一些是因为操作不当或者是保养不当造成的。

具体表现为排气异常、失灵抖动、异响异味或等。

而汽车电气系统常见的故障类型主要包括发电机的异常运转、起动机的异常等[1]。

1.2 诊断原则 对于汽修行业来讲，“七分诊断、三分修理”是总体原则，即要求汽修人员在对汽车的故障进行诊断之前，要依照以往的经验教训等先思后行，即在先确定故障的位置，在寻找到故障点的情况下，有效分析异常发生的原因，以代码优先为原则判断故障的基本属性和特点，再对症下药，以防止由于后续维护不良造成二次故障的发生。

2 汽车电气系统常用的故障诊断方法2.1 仪表仪器故障诊断法 该方法普遍适用于汽车电气系统故障，主要就是通过对电压表和电流表的诊断，检测相关检测点的实际电压或电流，一旦出现异常的数值，则判定其系统内部有故障发生。

随着技术的更新，现如今也可以利用欧姆表对部件内部的电路或者相关的线路进行测量，以判断其中部件是否存在异常情况[2]， 2.2 比较故障诊断法 该方法主要用于判断具体的故障，即利用替代的方法来确定目标系统各部件中是否存在电气部件被替换的情况，以此来感知系统是否异常。

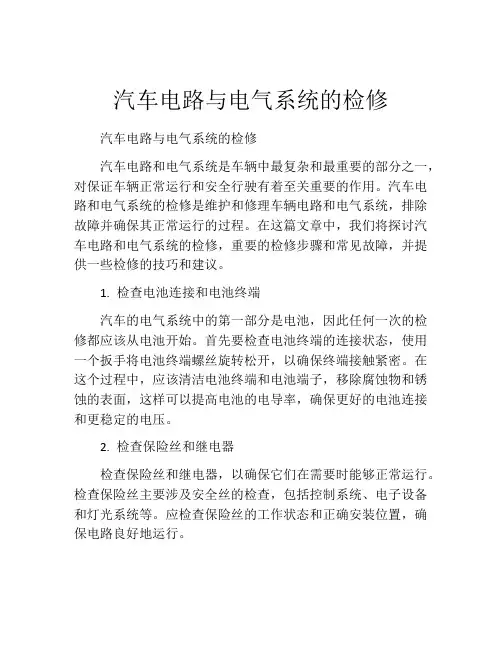

汽车电路与电气系统的检修汽车电路与电气系统的检修汽车电路和电气系统是车辆中最复杂和最重要的部分之一，对保证车辆正常运行和安全行驶有着至关重要的作用。

汽车电路和电气系统的检修是维护和修理车辆电路和电气系统，排除故障并确保其正常运行的过程。

在这篇文章中，我们将探讨汽车电路和电气系统的检修，重要的检修步骤和常见故障，并提供一些检修的技巧和建议。

1. 检查电池连接和电池终端汽车的电气系统中的第一部分是电池，因此任何一次的检修都应该从电池开始。

首先要检查电池终端的连接状态，使用一个扳手将电池终端螺丝旋转松开，以确保终端接触紧密。

在这个过程中，应该清洁电池终端和电池端子，移除腐蚀物和锈蚀的表面，这样可以提高电池的电导率，确保更好的电池连接和更稳定的电压。

2. 检查保险丝和继电器检查保险丝和继电器，以确保它们在需要时能够正常运行。

检查保险丝主要涉及安全丝的检查，包括控制系统、电子设备和灯光系统等。

应检查保险丝的工作状态和正确安装位置，确保电路良好地运行。

继电器是现代电路和电气系统的一个重要部分，因为它们充当开关，控制电路的流动。

应检查继电器的工作状态，注意引脚的正确连接，并检查任何可能的线圈和联系点的损坏。

3. 检查电机和发电机电机和发电机是车辆电气系统中关键的组件之一。

因此，在检查电路之前，应该对电机和发电机的连接、驱动带、传感器、轴承和油封进行检查。

驱动带的磨损或松动是电路故障的常见原因之一，检查驱动带的磨损情况，并确保带子正确拉紧或更换。

检查发电机和电机传感器的连接，配置和工作状态。

测量发电机输出电压和电流，在发现任何异常情况时通知维修人员。

4. 检查电路接口和电路板在完成以上步骤之后，应该检查车辆中的电路接口和电路板。

在车辆电气系统中检测电路接口和电路板之前，可以使用电路测试仪或工具箱来对特定电路进行测量。

检查电路接口和电路板的方法是检查其引脚和连接。

检查这些线路是为了使线路正确汇集，并验证电流在所有线路上的传导性。

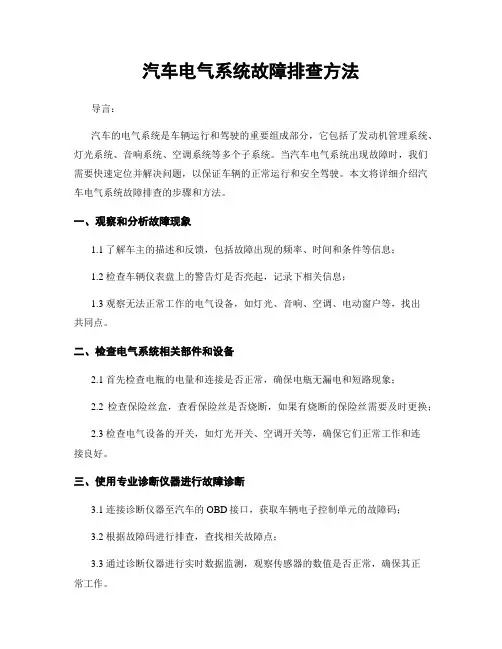

汽车电气系统故障排查方法导言：汽车的电气系统是车辆运行和驾驶的重要组成部分，它包括了发动机管理系统、灯光系统、音响系统、空调系统等多个子系统。

当汽车电气系统出现故障时，我们需要快速定位并解决问题，以保证车辆的正常运行和安全驾驶。

本文将详细介绍汽车电气系统故障排查的步骤和方法。

一、观察和分析故障现象1.1 了解车主的描述和反馈，包括故障出现的频率、时间和条件等信息；1.2 检查车辆仪表盘上的警告灯是否亮起，记录下相关信息；1.3 观察无法正常工作的电气设备，如灯光、音响、空调、电动窗户等，找出共同点。

二、检查电气系统相关部件和设备2.1 首先检查电瓶的电量和连接是否正常，确保电瓶无漏电和短路现象；2.2 检查保险丝盒，查看保险丝是否烧断，如果有烧断的保险丝需要及时更换；2.3 检查电气设备的开关，如灯光开关、空调开关等，确保它们正常工作和连接良好。

三、使用专业诊断仪器进行故障诊断3.1 连接诊断仪器至汽车的OBD接口，获取车辆电子控制单元的故障码；3.2 根据故障码进行排查，查找相关故障点；3.3 通过诊断仪器进行实时数据监测，观察传感器的数值是否正常，确保其正常工作。

四、按照排查步骤进行复查和验证4.1 针对发现的故障点和问题进行复查，确保所有可能引起故障的部件都排查到位；4.2 检查电气设备的线路连接，确保接触良好，无松动和短路现象；4.3 进行电气设备的功能测试，验证故障是否已经解决。

五、修复和更换故障部件5.1 根据排查结果，对发现的故障部件进行修复或更换；5.2 确保所使用的零部件是原厂或质量可靠的，避免使用低质量的替代品；5.3 安装和连接零部件时，需要严格按照车辆制造商的要求进行操作，确保正确和可靠。

六、测试和验证修复效果6.1 在修复完成后，进行车辆的全面测试，确保故障已经彻底解决；6.2 按照车辆制造商的建议进行路试，观察和测试电气设备的功能是否正常；6.3 通过使用诊断仪器，再次检查故障码和实时数据，确保无新的故障发生。

浅析汽车电气系统典型故障诊断与维修汽车电气系统是由多个零部件组合而成的综合系统，其好与坏会直接影响整个汽车的使用寿命。

因此，加强汽车电气系统典型故障针对和维修就显得十分重要。

下面本文笔者就汽车电气系统和现阶段我国汽车电气系统存在的故障原因和影响因素进行了分析，并在此基础上针对性的提出了一些维修对策，希望这些对策可以为以后汽车行业发展提供有效的参考依据。

标签：汽车；电气系统；故障针对；维修1 引言现如今，随着电气化、智能化技术在汽车行业中的应用，汽车指导性能、接受信息性能以及对传达命令的性能也有了较大幅度的提升。

但在实际中笔者却发现，信息技术的广泛应用在某种程度上也加速了电气系统的故障问题发生，如：汽车发动机运行故障、电气系统设备异常等问题增多，因此，加强其故障诊断和维修就显得格外重要。

2 汽车电气系统汽车电气系统是指汽车技术在不断进步中产生的智能化研究内容，也是汽车行业电气化、智能化的一種集中表现形式，它与汽车行业的整体发展直接挂钩。

据有关数据调查显示：近些年由于市场物价的不断提高，汽车电气设备的整体制作成本也随之增长，很多生产企业为了降低自身成本，不得不选择多家电子产品进行电气设备采购与合作，这在某种程度上也增加了电气系统的故障发生概率。

在实际生产中，一辆汽车至少要用到几十个甚至几百个电子产品，尤其是在汽车电子技术不断偏于集成化、智能化的基础上，汽车电气设备与系统所用配件更多，因此，生产企业在选择电气设备时，企业一定要根据机械性能选择较为配套的设备进行系统搭建，从而提升汽车电气系统的整体质量。

3 汽车电气设备系统常见故障及影响因素在汽车生产与运行中，我们最常见的系统故障主要有以下几种：（一）充电指示灯异常。

（二）汽车蓄电池无法正常充电。

（三）空调制冷系统故障等。

而造成上述现象的主要原因有：（一）电气设备温度与湿度不均匀，而导致电气系统故障增多。

在实际运行中汽车电气设备必须处于一个适当的温度与湿度环境中，这样做的目的是为了有效控制设备老化现象发生，提升电子设备的绝缘性能。

常见汽车电气故障诊断与解决方法电气系统是汽车运行中至关重要的一个组成部分，它包括了启动系统、充电系统、点火系统、照明系统等多个子系统。

然而，在汽车的日常使用中常常会出现一些电气故障，例如电瓶没电、灯光不亮等问题。

本文将介绍一些常见的汽车电气故障以及相应的诊断和解决方法。

一、电瓶没电电瓶没电是汽车电气系统中最常见的故障之一。

当发动机无法启动或者仪表盘灯光昏暗时，很可能是电瓶没电了。

这可能是由于长时间未使用车辆、电瓶老化或者电路问题所导致的。

诊断方法：1. 使用电压表测量电瓶电压。

正常情况下，电瓶电压应该在12V以上。

2. 检查电瓶连接线是否松动或腐蚀。

解决方法：1. 如果电瓶电压低于12V，可以使用充电器给电瓶充电。

充电时间根据电瓶的电压和充电器的功率而定。

2. 如果电瓶连接线松动或腐蚀，需要重新连接或更换电瓶连接线。

二、车灯不亮车灯不亮是另一个常见的电气故障。

这可能是由于灯泡烧坏、保险丝熔断或者电源线路问题导致的。

诊断方法：1. 检查灯泡是否烧坏。

可以通过检查灯泡外观是否黑色或者摇晃灯泡来判断。

2. 检查保险丝是否熔断。

可以通过目视检查保险丝的熔断指示或使用万用表进行测量。

解决方法：1. 如果灯泡烧坏，需要更换灯泡。

根据不同的灯泡类型，操作方法可能会略有不同。

2. 如果保险丝熔断，需要更换同样规格的保险丝。

三、点火故障点火系统是汽车发动机正常运行所必需的，故障点火系统将导致发动机无法启动。

点火故障可能是由于火花塞磨损、点火线路故障或点火线圈故障所引起的。

诊断方法：1. 检查火花塞是否磨损。

可以通过拆下火花塞并检查电极的磨损程度来判断。

2. 检查点火线路和点火线圈是否有损坏或断路。

解决方法：1. 如果火花塞磨损，需要更换新的火花塞。

根据不同的发动机类型，操作方法可能会略有不同。

2. 如果点火线路或点火线圈有损坏或断路，需要修复或更换相应的部件。

除了上述列举的故障外，汽车电气系统还可能出现其他问题，例如电动窗无法使用、音响无法工作等。

现代汽车电气系统故障诊断思路分析与检修方法电气系统是现代汽车中最为复杂的一个系统，其中包括了各种传感器、控制单元、电路等组成部分，同时还要应对各种复杂的驾驶条件。

一旦出现故障，将会影响到汽车的性能和安全，因此，及时发现并解决电气系统问题显得尤为重要。

下面我们来分析现代汽车电气系统故障诊断思路和常用的检修方法。

1.收集信息：首先，我们需要了解车主反映的问题、故障出现的频率、条件等信息，这样可以较快地限定故障范围，快速启动故障诊断。

2.现场检查：通过现场检查，了解整个系统的状态，观察各部件的外部是否有异常情况，如是否有烧焦现象、老化破裂等。

同时通过手册、线路图等资料进行比对，找到可能存在问题的部位。

3.诊断工具检测：利用诊断仪器对整个系统进行检测，从而定位故障部位。

比如通过故障码检测和实时数据流检测，判断控制单元的故障原因。

4.模块替换：如果经过检测发现控制单元出现问题或者一些其他的电子元件出现故障，可以采用替换模块的方式进行检修。

5.辅助检测：使用游标卡尺、电源电压表等工具检测电路中的电流、电压是否正常，检测电路连接是否良好，找出问题所在。

1.查看连接：检查座椅、电瓶和引擎盖是否连接方式正确。

也要检查发动机舱盖，电瓶终端之间的联系是否准确。

2.电路检查：使用多用表对传感器、控制单元、继电器等电气部件进行电路检测，以排除因电路连接原因导致的问题。

3.检查传感器：传感器是电子控制单元工作的关键组成部分，如果传感器出现问题，则整个电气系统会停止工作。

通过检测传感器的输出电压和波形来判断传感器是否有问题。

4.检测控制单元：现代汽车中的许多控制单元交互作用，如果其中一个控制单元发生故障，则其他控制单元也会受到影响。

因此，如果控制单元发生故障，应及时替换。

5.检查离合器：如果离合器没有与电子系统配合良好，则在悬架、制动和转向行驶期间将会出现困难。

因此，检查离合器的电子部分是必要的。

6.检查电子安全相关部分：座椅安全带提示灯和安全气囊是安全性的重要组成部分。

汽车电气系统的故障诊断与维修摘要：近年来，随着国民经济水平的日益提高，汽车已经从原本的奢侈品，逐步变成百姓日常出行的代步工具。

汽车一般都是由机械和电气系统两大部分组成，其中电气系统对于汽车而言更加重要。

若汽车电气系统出现故障，不仅会打乱人们的生活节奏，而且也会对行车安全形成巨大的威胁。

因此，提高广大驾驶员的素质，掌握汽车电气系统的故障诊断和维修方法有十分重要的意义。

关键词：汽车电气系统；故障诊断；维修方法一、前言由于人们生活水平不断提高, 对出行代步的工具———汽车的要求也越来越高。

不仅要求它具有安全、快捷、运载和操作使用方便的基本功能。

还要求环保、舒适、娱乐、灵活、优美等特性, 提出汽车应最大程度地为人们旅行居家生活提供方便。

一些新的电气设备不断地装上汽车。

作为汽车重要的组成部分，电气系统经历了低压电、高压电、计算机控制三个发展阶段。

倘若汽车的电气系统出现故障，就会对汽车的正常行驶造成影响。

当前，如何准确、迅速地将故障发生部位及原因诊断出来，并采取有效的维修方法，已成为汽车行业面临的重要课题。

二、汽车电气系统故障(一)汽车电气系统发生故障1）充电指示灯常亮。

目前，大部分汽车的充电系统中都安装有充电指示灯，当汽车点火启动之后，充电指示灯应为点亮状态，当汽车发动机的转速上升到一定程度时，指示灯则应当熄灭。

如果发动机的转速已经达到一定程度，但充电指示灯却依旧亮起，便说明汽车的充电系统存在故障。

引起此类故障的原因有两方面：①充电指示灯的电路异常，如搭铁故障灯；②汽车发动机、调节器或是相关电路存在故障，从而导致发电机无法正常工作。

2）蓄电池长期亏电。

汽车当中的电子设备逐渐增多，其中数字时钟以及二极管等设备可能会造成额外耗电。

尽管这种现象单位时间耗电量并不大，但长期发生将会引发蓄电池馈电，这也就增加了汽车电气系统存在的故障隐患。

蓄电池作为电量源头，一旦蓄电池发生故障，则可能造成汽车的整体发生故障进而无法正常运行。

汽车电气故障排查和修复的步骤汽车电气故障是汽车维修中常见的问题之一，它涉及到车辆的电路、电器设备和控制系统等方面。

能够熟练掌握汽车电气故障排查和修复的步骤，对于解决车辆故障至关重要。

下面将详细介绍汽车电气故障排查和修复的步骤。

一、了解故障现象和故障诊断准备工作了解故障现象是排查和修复汽车电气故障的第一步，可以从车主口中或者通过仪表盘上的警告灯等获取相关信息。

在开始排查之前，还需要准备一些扳手、电压表、电线等工具。

二、检查电池和继电器1. 使用电压表检测电池电压是否正常。

2. 检查电池端子是否紧固，电池电解液是否充足。

3. 检查发动机室内的继电器和保险丝是否烧毁或松动。

三、检查电路连接和线束1. 排查是否存在松动、断裂或腐蚀的连接线。

2. 检查线束是否有损坏或被压扁的情况。

3. 检查线束是否遭受潮湿或过热。

四、检查开关和传感器1. 检查车辆开关是否正常工作，如制动开关、点火开关等。

2. 检查车辆传感器是否工作正常，如氧气传感器、油压传感器等。

五、使用故障诊断仪1. 连接故障诊断仪到车辆的OBD接口，并读取故障码。

2. 根据故障码，查找相关的故障解决方案。

六、使用电压表测量电压1. 根据电路图，找到相关的电线和连接点。

2. 使用电压表测量电路中的电压，以确定是否存在电压异常。

七、故障排除与修复1. 根据前面的检查结果，逐步排查和修复故障。

2. 修复方法可以使用更换损坏部件、修复受损的线路或清洗连接点等手段。

八、再次测试和验证1. 修复故障后，再次使用故障诊断仪读取故障码，确保故障得到彻底修复。

2. 对修复后的相关部件进行功能测试，确保其正常工作。

九、整理工作和客户交付1. 清理工作现场，整理工具和材料。

2. 将修复情况和相关维修记录告知车主，并将车辆交还给车主。

总结：汽车电气故障排查和修复的步骤包括了解故障现象和准备工作、检查电池和继电器、检查电路连接和线束、检查开关和传感器、使用故障诊断仪、使用电压表测量电压、故障排除与修复、再次测试和验证，以及整理工作和客户交付。

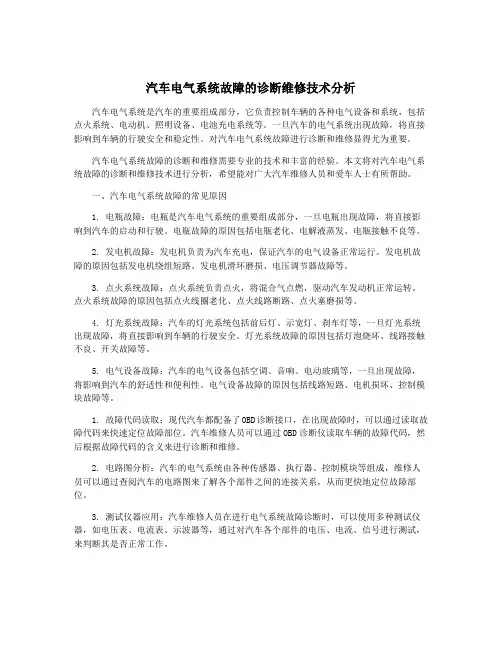

汽车电气系统故障的诊断维修技术分析汽车电气系统是汽车的重要组成部分，它负责控制车辆的各种电气设备和系统，包括点火系统、电动机、照明设备、电池充电系统等。

一旦汽车的电气系统出现故障，将直接影响到车辆的行驶安全和稳定性。

对汽车电气系统故障进行诊断和维修显得尤为重要。

汽车电气系统故障的诊断和维修需要专业的技术和丰富的经验。

本文将对汽车电气系统故障的诊断和维修技术进行分析，希望能对广大汽车维修人员和爱车人士有所帮助。

一、汽车电气系统故障的常见原因1. 电瓶故障：电瓶是汽车电气系统的重要组成部分，一旦电瓶出现故障，将直接影响到汽车的启动和行驶。

电瓶故障的原因包括电瓶老化、电解液蒸发、电瓶接触不良等。

2. 发电机故障：发电机负责为汽车充电，保证汽车的电气设备正常运行。

发电机故障的原因包括发电机绕组短路、发电机滑环磨损、电压调节器故障等。

3. 点火系统故障：点火系统负责点火，将混合气点燃，驱动汽车发动机正常运转。

点火系统故障的原因包括点火线圈老化、点火线路断路、点火塞磨损等。

4. 灯光系统故障：汽车的灯光系统包括前后灯、示宽灯、刹车灯等，一旦灯光系统出现故障，将直接影响到车辆的行驶安全。

灯光系统故障的原因包括灯泡烧坏、线路接触不良、开关故障等。

5. 电气设备故障：汽车的电气设备包括空调、音响、电动玻璃等，一旦出现故障，将影响到汽车的舒适性和便利性。

电气设备故障的原因包括线路短路、电机损坏、控制模块故障等。

1. 故障代码读取：现代汽车都配备了OBD诊断接口，在出现故障时，可以通过读取故障代码来快速定位故障部位。

汽车维修人员可以通过OBD诊断仪读取车辆的故障代码，然后根据故障代码的含义来进行诊断和维修。

2. 电路图分析：汽车的电气系统由各种传感器、执行器、控制模块等组成，维修人员可以通过查阅汽车的电路图来了解各个部件之间的连接关系，从而更快地定位故障部位。

3. 测试仪器应用：汽车维修人员在进行电气系统故障诊断时，可以使用多种测试仪器，如电压表、电流表、示波器等，通过对汽车各个部件的电压、电流、信号进行测试，来判断其是否正常工作。

汽车电气系统的故障诊断方法
汽车电气系统的故障诊断方法较多，包括五官观看法、代替鉴别法、用表诊断法、电源短接法、线路直通法、断路试接法、搭铁试火法等多种方法，下面对汽车电气系统的故障诊断方法进行具体的分析与讨论。

1.五官观看法
利用人体的五官四觉，当汽车电气系统发生故障时，认真留意因故障产生的火花、异响、焦味、高温柔灯光等特别现象。

从身体感知，从而直接推断故障所消失的部位和缘由。

2.代替鉴别法
当某一电路不通，怀疑电气系统某一部分有问题时，可先行使用新的部件更换以便于推断。

若电路某部分换件前后，工作效果由不正常转为正常状态，则表明原设备已有故障。

反之，则说明原设备是好的。

3.用表诊断法
电流表串联或并联在充电电路中，连接好电路之后，打开某一负荷电路时，电流表指针不动，有关设备又不工作，则说明有短路故障。

4.电源短接法
用螺丝刀或导线将某段电路短接，察看仪表指针是否摇摆，推断被短路的电路是否有断电故障。

若指针向负的方向摇摆，表明点火开关已损坏。

5.线路直通法
用一导线将电源和用电设备接通，依据有无火花或该设备是否起作用来推断原线路，开关和保险丝是否有问题。

6.断路试接法
若怀疑某段线路搭铁时，可将该电路断开。

观看前后的工作現象，来推断是否措铁。

7.搭铁试火法
搭铁试火法是目前在汽车电气系统故障诊断中较为常用的故障诊断方法，其主要分为两种，一是，直接搭铁试火，拆下用电设备之前的某接线头，与汽车金属部分划碰试火，通过火花来推断电路状况。

另外一种方法是间接搭铁试火，通过同样的连接方法，以此推断电路状况。

现代汽车电气系统故障诊断思路分析与检修方法现代汽车的电气系统是汽车中最为复杂的一个系统之一，其由电磁元件、电源电路、控制电路、信号传输线、防盗系统、智能上下车控制系统等组成，故障诊断难度较大。

以下是现代汽车电气系统故障诊断思路分析与检修方法。

一、故障的定义顾名思义，故障就是设备或器材在工作过程中发生的异常状态或不能正常工作的状态，也就是在正常的使用条件下无法正常工作或未达到预期的指标或要求。

二、故障的分类汽车电气系统的故障根据其具体的情况，分为以下几类：1.电器元件故障：比如说发电机、蓄电池、点火线圈、火花塞、氧气传感器等元件。

2.线路短路故障：包含有线路的短路无法正常地输送电压信号。

4.接头故障：指的是电线接头的接触不良或者松动导致输送电信号异常。

5.接线故障：表示有线路实际的连接方式有误或者导致连线部分出现断裂或者短路的情况。

6.电气装置故障：如发动机未能启动、车灯无法亮起或响铃、喇叭功能失效等。

三、故障诊断的思路1.故障现象分析故障现象的分析是故障诊断中的第一步，只有确切知道故障现象，才能确定故障的具体原因。

产生故障的原因可能是电器元件故障、线路短路、线路断路、接头不良、接线错误等原因，因而需要根据现象来确定。

2.常规检查常规检查一般是针对电气元件的检查，排除故障的可能因素，如电池充电是否充足，各元件的连接是否正常等。

3.仪表检查仪表检查包括检查电压表和示波器的仪表系统，通过仪表的检查可以确定出不同系统的电压和电流是否正常，以及故障的发生点在哪里。

4.电路测试通常是利用电路测试仪进行分析。

根据分析结果来判断是否需要进一步排除故障因素。

如果故障点没排除，则需要更换故障部件。

5.软件检查针对车辆电控系统，软件检查一般是通过读取故障代码，找出故障部位并进行更换。

常常需要通过读故障码来获取更准确的信息。

软件检查也可以根据电控信号跟踪、调整来锁定故障点。

四、故障排除方法故障排除的方法一般包括以下几种：1.更换电器元件。

浅析汽车电气系统典型故障诊断与维修汽车电气系统包括车辆电器、电子控制系统和发动机的点火、充电系统等内容。

故障诊断是汽车维修中最复杂、最难以处理的问题之一，并且需要经过多次实践和探索才能熟练掌握。

因此，本文将介绍汽车电气系统中的典型故障，以及如何进行简单、快捷的诊断和维修。

1.电瓶失效电瓶是汽车电气系统的核心，经常出现问题。

经过一段时间的使用后，电瓶会逐渐丧失容量，直到无法支持车辆起动。

如果电瓶已失效，则需要更换为新的电瓶。

2.发电机故障发电机是汽车的充电系统的关键部件。

发电机故障通常表现为电池电量过低，电压不稳定或显示充电警告灯。

可以通过检查车辆的电池电压和充电电流来确定是否存在故障。

3.点火系统故障如果车辆发动困难或无法启动，则可能是由于点火系统故障引起的。

这种故障可能是由于点火线路的损坏、点火塞的受损或点火控制模块的故障引起的。

诊断点火系统故障需要使用万用表和点火控制器，以检查各个组件是否有电流和信号。

4.开关和继电器故障汽车电气系统中的开关和继电器也经常出现故障。

例如，车灯开关、风扇继电器和方向盘控制器等等。

如果发现这些组件无法正常工作，则需要使用万用表以及正确定位故障所在的线路来确定需要更换哪个组件。

5.传感器故障传感器是汽车电气系统的一个重要组成部分。

例如，发动机控制单元（ECU）需要多个传感器来监测来自发动机的数据，例如氧气传感器，水温传感器和空气流量传感器等。

如果传感器无法正常工作，则可能会导致车辆工作不正常或造成损害。

在进行故障诊断时，需要使用专门的扫描工具来读取故障代码并定位故障。

总之，汽车电气系统的故障诊断和维修需要熟练的技巧和经验。

因此，如果您无法确定故障所在或无法处理故障，则最好寻求专业的汽车维修服务。

汽车电气系统的故障排查与维修方法汽车电气系统是现代汽车中至关重要的一个组成部分，其稳定运行对于汽车性能和安全性至关重要。

然而，由于各种原因，汽车电气系统可能会出现故障，导致无法启动、电器设备失灵等问题。

针对这些故障，本文将介绍汽车电气系统的故障排查与维修方法。

一、故障排查1. 车辆无法启动当车辆无法启动时，首先需要检查电瓶的电量是否足够。

若电瓶电量不足，使用电源充电器进行充电即可。

如果电瓶电量正常，可以检查发动机的启动电路以及点火系统是否正常。

2. 汽车灯光无法亮起如果汽车灯光无法亮起，应首先检查灯泡是否损坏。

如果灯泡正常，可以检查保险丝是否烧坏，需要更换损坏的保险丝。

另外，还可以检查开关和电路连接是否正常。

3. 汽车音响无声当汽车音响无声时，可以检查音响控制面板上的音量调节是否合理。

如果音量调节正常，可以检查音响电路连接是否松动，并检查音响继电器是否正常。

二、故障维修1. 电瓶维修电瓶是汽车电气系统的重要组成部分，当电瓶出现故障时，需要及时维修或更换。

常见的电瓶故障包括电瓶电量不足、电极腐蚀等。

可以使用电源充电器给电瓶充电，或清洁电极上的腐蚀物。

2. 线路维修若发现汽车电气系统的电路存在断开或者短路现象，需要及时进行维修。

可以使用万用表进行电路测试，找出故障点，并修复断开的线路或者更换短路的零件。

3. 传感器维修传感器是汽车电气系统中常见的故障元件之一，而传感器的故障往往会导致引擎无法正常工作。

若传感器故障，需要根据具体情况进行维修或者更换。

可以使用专用设备进行传感器测试，并根据测试结果进行相应的修复或更换。

4. 保险丝更换保险丝是汽车电气系统中用于保护电路的重要元件，一旦发生故障，需要及时更换。

在更换保险丝时，需要注意选择合适规格的保险丝，并确保正确安装。

结语：汽车电气系统的故障排查与维修方法是维护汽车性能和安全性的重要环节。

通过对车辆无法启动、汽车灯光无法亮起、汽车音响无声等常见问题的故障排查和维修，可以增加驾驶安全和提高驾驶者的体验。

汽车电控系统故障检测与诊断方法6篇第1篇示例：汽车电控系统是现代汽车中的重要组成部分，它包括引擎控制单元、变速箱控制单元、转向控制单元等多个部分，这些部件通过传感器和执行器相互配合，实现对汽车的精准控制。

由于汽车电控系统复杂性高，容易受到外部环境影响，因此出现故障的可能性也相对较高。

及时发现和排除故障对于确保汽车正常运行至关重要。

汽车电控系统故障的诊断方法主要包括以下几种：一、故障码诊断汽车的电子控制单元会存储一些故障码，通过读取这些故障码可以初步了解系统出现的问题。

通常，驱动员可通过OBD接口连接车辆，使用OBD诊断仪读取故障码。

通过故障码可以快速追踪问题所在，进行进一步的检查和维修。

二、数据流诊断数据流诊断是对汽车各个传感器和执行器的实时数据进行监测和分析，以了解整个系统运行情况。

通常，诊断仪器可以通过OBD接口获取车辆的数据流信息，通过比对理想数值和实际数值可以判断是否存在故障。

三、功能测试功能测试是通过特定的操作步骤来检查汽车电控系统各个部件是否正常。

在测试转向系统时，可以通过转向表明来检查转向执行器的工作情况；在测试变速箱系统时，可以通过手动切换档位，验证变速箱的操作是否正常。

四、观察和检查观察和检查是对汽车电控系统各个部件进行目视检查，检查是否有线路短路、传感器损坏或连接不良等问题。

通过仔细观察和检查可以尽快发现问题，排除隐性故障。

五、专用仪器检测一些复杂故障可能需要借助专用的仪器进行检测，比如示波器可以用来检测传感器信号的变化情况，电气参数测试仪可以用来测量线路电压、电流等参数。

通过专用仪器的检测可以更加准确地定位故障。

六、经验诊断在实际维修过程中，积累大量经验的技师可能会根据声音、振动、异味等方面的感觉来判断系统是否存在问题，这种经验诊断虽然主观性强，但也有其独特的价值。

经验丰富的技师可以通过简单的观察判断故障所在，提高诊断效率。

汽车电控系统故障的诊断方法有多种，每种方法都有其独特的优势和适用范围。

掌握汽车电气系统故障检测与修复方法汽车电气系统故障的修复是一个重要的技能，对于汽车维修师来说尤为重要。

在现代汽车中，几乎每个系统都与电气系统有关，因此了解电气系统故障的检测和修复方法至关重要。

本文将介绍汽车电气系统故障的检测与修复方法，并分点列出具体步骤。

一、故障检测方法：1.观察法：首先，需要观察车辆是否有电气故障的明显迹象，如灯光暗淡、电池指示灯亮等。

同时观察电池终端是否锈蚀、破损等。

通过观察可以初步判断是否存在电气故障。

2.测量法：使用万用表等工具，测量电池电压和电流的数值是否正常。

一般来说，正常的电池电压应在12V左右，电流应稳定在几个安培。

3.复位法：有时电气系统的故障可能只是暂时的，可以通过断开电源或复位系统来解决问题。

例如，如果车辆的电动窗户无法工作，可以尝试按下窗户开关前后几次复位系统。

4.排除法：通过逐个排除潜在的故障点，确定问题所在。

例如，如果车辆无法启动，可以首先检查电池是否正常，然后再排查发动机启动系统、点火系统等。

二、故障修复方法：1.更换故障元件：通过排查确定故障元件后，可以根据需要更换故障的电线、插头、开关等。

在更换元件时，需要确保选用的元件与原件的规格和型号相匹配。

2.修复电线连接：有时候电线之间的连接会松动或腐蚀，导致电气系统工作异常。

可以使用绝缘胶带或焊接工具修复电线连接。

修复后，需要确保连接牢固可靠。

3.清洁电气元件：有些故障是由于电气元件表面污垢或氧化引起的。

可以使用专用清洁剂或电子专用清洁喷雾剂清洁电气元件表面，恢复正常工作。

4.校正电气系统：有时电气系统的参数需要校正才能正常工作。

例如，车辆的发动机转速仪表显示不准确，可以通过检查和调整仪表的校正电路来解决问题。

5.故障代码清除：现代汽车通常配备了故障诊断系统（OBD），可以读取故障代码。

修复完毕后，需要清除故障代码，并进行路试，确保系统工作正常。

总结：掌握汽车电气系统故障的检测与修复方法对于汽车维修师来说至关重要。

现代汽车电气系统故障诊断思路分析与检修方法
1. 故障现象观察和记录：当车辆出现电气系统故障时，首先要进行彻底的观察和记录，包括故障的表现、出现的频率、车速、发动机运转状态等，以便更好地分析和定位故障。

2. 故障码读取和解析：使用诊断仪器读取车辆的故障码，并根据故障码的含义进行
解析，以确定故障可能出现的位置和原因。

3. 线路检查：根据故障现象和故障码的提示，对涉及到的线路进行检查，包括线束、连接器、开关等，排除线路故障的可能性。

4. 传感器和执行器检查：对涉及到的传感器和执行器进行检查，包括测量传感器和
执行器的电阻、电压等数值，以确定是否正常工作。

5. 控制单元检查：对涉及到的控制单元进行检查，包括检查控制单元的供电电压和
接地情况，以确定是否正常工作。

6. 数据比较和分析：将实际测量到的数值与正常数值进行比较和分析，以确定是否
存在异常，并进一步确定故障的位置和原因。

7. 零部件更换和调整：根据故障的定位结果，对故障部件进行更换或调整，以修复
故障。

8. 故障消除和测试：更换或调整故障部件后，对车辆进行测试，以确认故障是否已
经消除。

需要注意的是，现代汽车的电气系统非常复杂，涉及到各种传感器、执行器、控制单
元等零部件，因此在进行故障诊断和检修时，需要具备一定的技术和知识，并配备相应的
仪器和工具。

现代汽车的电气系统通常采用了先进的计算机控制技术，因此在进行故障诊
断时，还需要熟悉相关的计算机控制原理和技术。

浅析汽车电气系统典型故障诊断与维修随着汽车行业的快速发展，车辆电气系统的复杂性也不断提高。

对于一些典型故障的诊断与维修，对于维护车辆的安全和可靠性都有着至关重要的作用。

一、发动机启动不了发动机启动不了，一般分为两种情况，一种是电瓶电量不足，另一种是点火系统故障。

针对第一种情况，应首先检查电瓶是否正常。

如果电瓶电量不足，则应检查电瓶电解液是否充足，端子是否干净，接线是否牢固等。

针对第二种情况，应检查点火开关、点火线圈是否故障，点火线圈电源电压是否在规定范围内，观察火花塞是否有火花等。

需要换新的配件时要选择正品，以免出现后续问题。

二、路灯故障车辆路灯不亮，可能源于多种原因，其中最常见的是灯泡烧毁、灯泡不亮、灯罩形变及电路故障等。

针对这些故障，应先检查车灯电路，看是否出现短路和断路的情况。

对于灯泡烧毁或灯泡不亮的问题，应及时更换为相应规格的灯泡。

如果是灯罩形变，需要换新的灯罩。

三、空调故障空调故障主要包括三种类型：制冷不好、制热不好和制冷热不切换。

针对制冷不好的问题，应先检查空调系统中制冷剂是否充足，制冷循环管路是否存在泄漏，压缩机是否正常工作、风扇马达是否正常工作等。

针对制冷热不切换的问题，一般是由于空调系统的控制器出现了问题。

需要对控制器进行检查和维修。

在检测过程中，应经常检查电气连接器是否良好，是否有未接好的线路等问题，及时解决。

四、车门不锁车门不锁，可能是由于车门锁的电气控制器故障、车门中的电气组件故障、车门锁与钥匙的配对问题等。

在进行故障排除时，首先要检查车门锁控制器是否有电源、是否有信号输入等。

如果电源和信号输入正常，可能是由于车门锁内部的电气组件损坏，需要更换。

如果车门锁正常，但是车门与钥匙无法配对也可能导致车门无法锁上。

针对这种问题，应先检查车钥匙与车门锁的配对情况，如果配对失败，则需要重配钥匙。

总的来说，对于日常车辆电气故障，需要从整个电路系统、电气组件和控制器方面进行综合排查。

尤其要注意检查相关的电气连接器是否牢固、电线是否破损等电气细节问题。
