汽车电气系统的故障诊断与维修

汽车电气系统故障排查的步骤和技巧随着汽车电子化的不断发展，汽车电气系统也越来越复杂。

当车辆出现电气故障时，排查并解决这些问题是一项关键任务。

下面将详细介绍汽车电气系统故障排查的步骤和技巧。

一. 确定故障现象1. 检查驾驶员反馈的故障现象，例如不工作的灯光、无法启动引擎等。

2. 仔细观察故障发生的条件，例如车辆启动后、行驶中、特定的天气情况等。

二. 检查电源系统1. 检查电池的工作状态，包括电压、电流和电池容量。

2. 检查发电机的输出电压是否正常。

3. 检查电源线路和连接器是否损坏或腐蚀。

三. 检查保险丝和继电器1. 检查保险丝是否熔断，如果是，更换新的保险丝并注意故障原因。

2. 检查继电器的工作状态，确保它们正常开关电路。

四. 检查开关和连接器1. 检查各种开关的工作状态，包括点火开关、灯光开关和线束连接器。

2. 检查连接器是否锈蚀或松动，并确保连接牢固。

五. 检查电器设备和传感器1. 检查各种电器设备，例如电动窗户、电动座椅和空调系统等，确保它们工作正常。

2. 检查各种传感器的工作状态，例如发动机冷却液温度传感器和空气流量计等。

六. 使用故障诊断工具1. 使用OBD（On-Board Diagnostic）故障诊断工具扫描车辆中的故障码。

2. 根据故障码和诊断结果，定位故障源并采取相应措施修复故障。

七. 逐级排查1. 针对电气系统中的每个子系统，逐一检查和排查可能的故障原因。

2. 从简单的故障排查并解决开始，例如更换熔断器或清洁连接器，然后逐渐进行更深层次的排查，例如检查线路和元件的电阻或电压。

八. 测试修复效果1. 在修复任何可能的故障后，重新测试车辆的电气系统。

2. 确保已解决所有故障，车辆的电气系统工作稳定，没有任何异常现象。

九. 预防措施1. 定期维护和保养车辆的电气系统，包括清洁连接器和线路、更换老化的零部件等。

2. 注意使用专业的汽车电器设备和工具，并遵循正确的操作步骤。

总结起来，汽车电气系统故障排查需要经过一系列的步骤和技巧，从确定故障现象开始，逐级排查并解决可能的问题。

3．短路法
汽车电路中出现断路故障，还可以用短路法判断，即 用螺丝刀或导线将被怀疑有断路故障的电路短接，观 察仪表指针变化或电器设备工作状况，从而判断出该 电路中是否存在断路故障。
4．试灯法
试灯法是利用试灯对线路故障进行诊断的一种方法， 其优点是可迅速地判断出电路中的短路、断路故障。
5．仪表法
观察汽车组合仪表中的水温表、燃油表、机ห้องสมุดไป่ตู้压力表、 电压表等的指示情况来判断电路中有无故障。
6．换件法
换件法在实际故障诊断中经常采用，使用一个 无故障的元件替换怀疑可能出现故障的元件， 观察出现故障系统的工作情况，从而判断故障 所在。采用换件法必须注意的是，在换件前要 对其线路进行必要的检查，确保线路正常方可 使用，否则会造成更大的损失。
汽车电气系统构造与检修
1．直观诊断法
汽车电路发生故障时，有时会出现冒烟、火花、异响、焦臭、 发热等异常现象。这些现象可通过人的眼、耳、鼻、身感觉到， 从而可以直接判断出故障所在部位。
2．断路法
汽车电路发生搭铁(短路)故障时，可用断路法判断，即将怀疑 有搭铁故障的电路断路后根据电器设备中搭铁故障是否还存在， 判断电路搭铁的部位和原因。
7．仪器法
随着汽车电气设各的日趋复杂，在维修中,特 别是维修装置电子设各较多的车辆，使用一些 专用的仪器是十分必要的。
汽车电气系统构造与检修

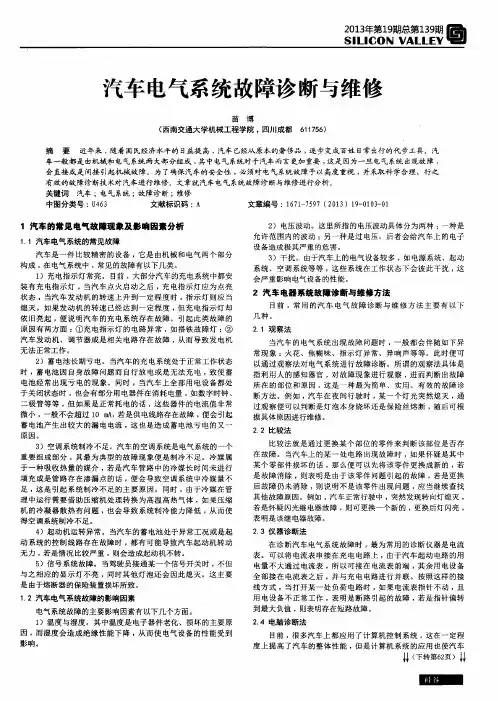

２ ０ １ ３ 年第１ ９ 期总第１ ３ ９ 期
Ｓ＿ Ｌ＿ Ｃ ０ Ｎ ＶＡ ＬＬＥ Ｙ
汽车 电气系统 故障诊 断与维修
苗 博
（ 西 南交通 大 学机械 工 程学 院 。 四川成 都
６ １ １ ７ ５ ６ ）
摘 要 近年来 ， 随着国民经济水平的日益提 高 ， 汽车已经从原本的奢侈品 ， 逐步变成百姓 日 常 出行的代步工具。汽 车一般 都 是 由机械 和 电气 系统 两 大部 分组 成 ， 其 中 电气 系统对 于 汽车 而言 更加 重要 ， 这 是 因为 一旦 电气 系统 出现故 障 ， 会 直接 或是 间接 引起 机械 故 障 。为 了确保 汽 车 的安全 性 ， 必 须对 电 气 系统 故 障予 以 高度 重视 ， 并采取 科 学合 理 、行之 有效的故障诊断技术对汽车进行维修 。文章就汽车电气系统故障诊 断与维修进行分析 。 关键词 汽车 ； 电气系统 ； 故障诊断 ； 维修
设备 造成 极其 严重 的危 害 。 ３ ）干 扰 。 由于汽车 上 的 电气 设备较 多 ， 如 电源 系统 、起动
１汽车的常见 电气故障现象及影响因素分析
１ ． １ 汽车 电气 系统 的常 见故 障
汽车 是 一件 比较 精 密 的设 备 ， 它 是系统 中 ， 常见 的故 障有 以下几类 。 １ ）充 电指示 灯 常亮 。 目前 ， 大 部分汽 车 的充 电系 统 中都 安 装有 充 电指示 灯 ， 当汽 车 点火 启 动 之后 ， 充 电指 示 灯应 为 点 亮 状态 ， 当汽 车 发 动机 的转 速上 升 到 一定 程 度 时 ， 指 示灯 则 应 当 熄灭 。如果 发 动 机 的转 速 已经 达 到 一定 程 度 ， 但 充 电指 示 灯 却 依 旧亮 起 ， 便 说 明汽 车 的充 电系 统 存在 故 障 。 引起 此类 故 障 的

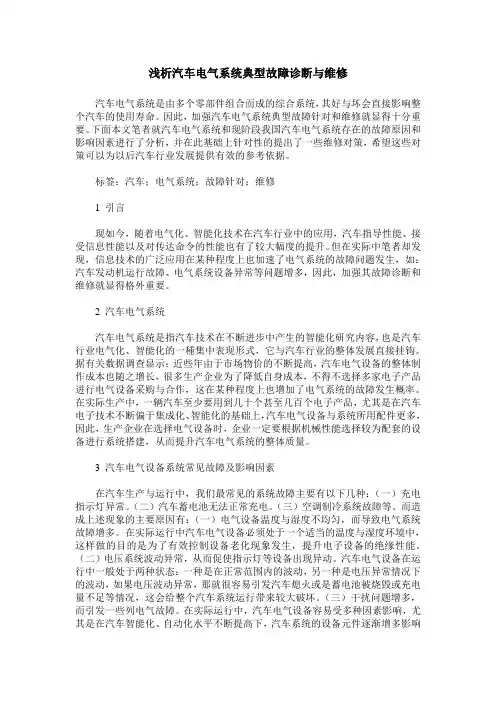

浅析汽车电气系统典型故障诊断与维修汽车电气系统是由多个零部件组合而成的综合系统，其好与坏会直接影响整个汽车的使用寿命。

因此，加强汽车电气系统典型故障针对和维修就显得十分重要。

下面本文笔者就汽车电气系统和现阶段我国汽车电气系统存在的故障原因和影响因素进行了分析，并在此基础上针对性的提出了一些维修对策，希望这些对策可以为以后汽车行业发展提供有效的参考依据。

标签：汽车；电气系统；故障针对；维修1 引言现如今，随着电气化、智能化技术在汽车行业中的应用，汽车指导性能、接受信息性能以及对传达命令的性能也有了较大幅度的提升。

但在实际中笔者却发现，信息技术的广泛应用在某种程度上也加速了电气系统的故障问题发生，如：汽车发动机运行故障、电气系统设备异常等问题增多，因此，加强其故障诊断和维修就显得格外重要。

2 汽车电气系统汽车电气系统是指汽车技术在不断进步中产生的智能化研究内容，也是汽车行业电气化、智能化的一種集中表现形式，它与汽车行业的整体发展直接挂钩。

据有关数据调查显示：近些年由于市场物价的不断提高，汽车电气设备的整体制作成本也随之增长，很多生产企业为了降低自身成本，不得不选择多家电子产品进行电气设备采购与合作，这在某种程度上也增加了电气系统的故障发生概率。

在实际生产中，一辆汽车至少要用到几十个甚至几百个电子产品，尤其是在汽车电子技术不断偏于集成化、智能化的基础上，汽车电气设备与系统所用配件更多，因此，生产企业在选择电气设备时，企业一定要根据机械性能选择较为配套的设备进行系统搭建，从而提升汽车电气系统的整体质量。

3 汽车电气设备系统常见故障及影响因素在汽车生产与运行中，我们最常见的系统故障主要有以下几种：（一）充电指示灯异常。

（二）汽车蓄电池无法正常充电。

（三）空调制冷系统故障等。

而造成上述现象的主要原因有：（一）电气设备温度与湿度不均匀，而导致电气系统故障增多。

在实际运行中汽车电气设备必须处于一个适当的温度与湿度环境中，这样做的目的是为了有效控制设备老化现象发生，提升电子设备的绝缘性能。

《汽车电路与电气系统故障诊断与修复》课程标准一、课程定位《汽车电路与电气系统故障诊断与修复》是汽车检测与维修技术专业针对于汽车机电维修工岗位能力进行培养的一门专业核心课程，本课程构建于《汽车拆装与调整》，服务于《车载网络系统的检测与修复》、《发动机电控系统的诊断与修复》、《车身、舒适与安全系统的诊断与修复》、《汽车故障诊断》等专业骨干课程，主要培养学生汽车电气设备故障诊断、故障分析和故障排除等专业能力，同时培养学生的社会能力和方法能力。

二、学习目标本课程从工作岗位需求出发，以能力培养定学习目标，在学习中注重学员专业能力、方法能力和社会能力的养成，以适应将来从事汽车维修及相关行业生产、建设、管理、服务一线的高等技术应用型专门人才的岗位能力需求。

1.专业能力目标1)根据技术的可实施性对汽车电路故障维修任务进行评价和分析；2)采取行动导向确定汽车电路和电气系统检测与修复的步骤；3)使用专用设备、仪器对汽车电气系统进行检测的能力；4)各部件的检修方法与更换；5)根据质量要求进行汽车维修工作并监控工作过程；6)阅读汽车维修资料（包括常用的英语资料）；7)为获取信息、完成任务、整理和演示工作结果而使用信息和通信系统；8)维修质量的检验；9)注重工作安全、识别环保隐患，并采取正确措施。

2.方法能力目标1)具有较好的对新技能、新知识的学习能力；2)具有较好的解决问题的方法能力及制定完善工作计划的能力；3)具有查找维修资料、文献等取得信息的能力；4)具有较好的逻辑性、合理性的科学思维方法能力。

3.社会能力目标1)具有良好的思想政治素质、行为规范和职业道德；2)具有良好的心理素质和身体素质；3)具有较强的计划组织协调能力、团队协作能力；4)具有较强的开拓发展的创新能力；5)具有较强的口头与书面表达能力、人际沟通能力；6)具有良好的法律意识、环保意识和责任意识。

三、学习内容按照汽车电气系统划分将课程内容划分为汽车电气系统基础知识、蓄电池、充电系统、起动系统、照明与信号系统、汽车仪表与报警信息系统和辅助电器7个部分，各部分的主要学习内容及目标要求见表1。

电气系统的常见故障与处理方法1. 简介电气系统是现代车辆中至关重要的一个组成部分，它负责提供电力供应和控制各种电子设备的操作。

然而，由于使用频繁和复杂的设备连接，电气系统也容易出现故障。

本文将介绍一些电气系统常见的故障以及相应的处理方法，帮助车主和维修人员更好地了解、诊断和解决这些问题。

2. 电池故障故障描述：车辆无法启动，仪表盘显示电池指示灯亮起。

处理方法： - 检查电池终端是否锈蚀或脱落，清理终端并重新安装。

- 使用电池电压测试仪检测电池电压，如果电压低于指定范围，则需要更换电池。

- 检查发电机是否正常工作，如果发电机故障，可能导致电池无法正常充电。

3. 起动电机故障故障描述：车辆无法启动，启动电机无任何反应。

处理方法： - 检查起动电机继电器是否工作正常，如果继电器损坏，需要更换。

- 检查起动电机继电器控制线路是否有故障，例如脱落或损坏的连接线。

- 检查起动电机是否卡住或损坏，如果是，需要修理或更换起动电机。

4. 灯光系统故障故障描述：车灯无法正常点亮或闪烁。

处理方法： - 检查灯泡是否烧坏，如果是，需要更换灯泡。

- 检查灯泡座是否松动或腐蚀，清理座位并重新安装灯泡。

- 检查灯泡控制开关是否工作正常，如果不正常，需要修理或更换开关。

5. 指示灯故障故障描述：仪表盘上的指示灯无法正常工作。

处理方法： - 检查指示灯电路是否有故障，如损坏的电线或脱落的连接器。

- 检查仪表盘上的指示灯开关是否工作正常，如有问题，需要修理或更换开关。

- 检查指示灯灯泡是否烧坏，如果是，需要更换灯泡。

6. 充电系统故障故障描述：电池无法正常充电，电压指示低。

处理方法： - 检查发电机是否工作正常，如有问题，需要修理或更换发电机。

- 检查电压调节器的输出电压是否正常，如有问题，需要修理或更换电压调节器。

- 检查电池连接线路是否脱落或损坏，重新连接或更换连接线。

7. 整车电气系统故障故障描述：多个电气设备都无法正常工作。

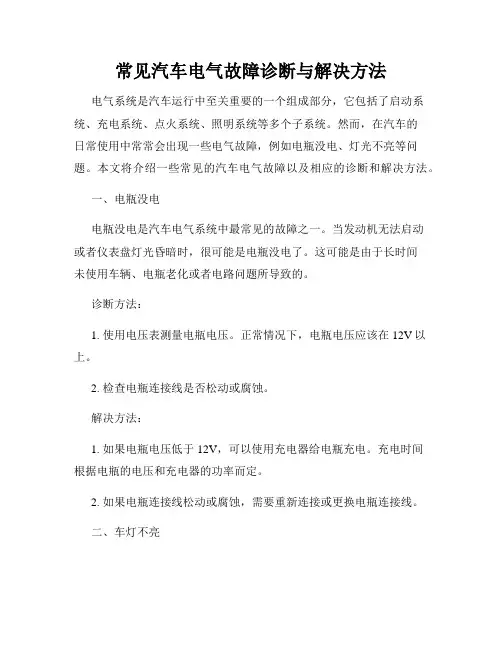

常见汽车电气故障诊断与解决方法电气系统是汽车运行中至关重要的一个组成部分，它包括了启动系统、充电系统、点火系统、照明系统等多个子系统。

然而，在汽车的日常使用中常常会出现一些电气故障，例如电瓶没电、灯光不亮等问题。

本文将介绍一些常见的汽车电气故障以及相应的诊断和解决方法。

一、电瓶没电电瓶没电是汽车电气系统中最常见的故障之一。

当发动机无法启动或者仪表盘灯光昏暗时，很可能是电瓶没电了。

这可能是由于长时间未使用车辆、电瓶老化或者电路问题所导致的。

诊断方法：1. 使用电压表测量电瓶电压。

正常情况下，电瓶电压应该在12V以上。

2. 检查电瓶连接线是否松动或腐蚀。

解决方法：1. 如果电瓶电压低于12V，可以使用充电器给电瓶充电。

充电时间根据电瓶的电压和充电器的功率而定。

2. 如果电瓶连接线松动或腐蚀，需要重新连接或更换电瓶连接线。

二、车灯不亮车灯不亮是另一个常见的电气故障。

这可能是由于灯泡烧坏、保险丝熔断或者电源线路问题导致的。

诊断方法：1. 检查灯泡是否烧坏。

可以通过检查灯泡外观是否黑色或者摇晃灯泡来判断。

2. 检查保险丝是否熔断。

可以通过目视检查保险丝的熔断指示或使用万用表进行测量。

解决方法：1. 如果灯泡烧坏，需要更换灯泡。

根据不同的灯泡类型，操作方法可能会略有不同。

2. 如果保险丝熔断，需要更换同样规格的保险丝。

三、点火故障点火系统是汽车发动机正常运行所必需的，故障点火系统将导致发动机无法启动。

点火故障可能是由于火花塞磨损、点火线路故障或点火线圈故障所引起的。

诊断方法：1. 检查火花塞是否磨损。

可以通过拆下火花塞并检查电极的磨损程度来判断。

2. 检查点火线路和点火线圈是否有损坏或断路。

解决方法：1. 如果火花塞磨损，需要更换新的火花塞。

根据不同的发动机类型，操作方法可能会略有不同。

2. 如果点火线路或点火线圈有损坏或断路，需要修复或更换相应的部件。

除了上述列举的故障外，汽车电气系统还可能出现其他问题，例如电动窗无法使用、音响无法工作等。

汽车电气系统的故障诊断与维修摘要：近年来，随着国民经济水平的日益提高，汽车已经从原本的奢侈品，逐步变成百姓日常出行的代步工具。

汽车一般都是由机械和电气系统两大部分组成，其中电气系统对于汽车而言更加重要。

若汽车电气系统出现故障，不仅会打乱人们的生活节奏，而且也会对行车安全形成巨大的威胁。

因此，提高广大驾驶员的素质，掌握汽车电气系统的故障诊断和维修方法有十分重要的意义。

关键词：汽车电气系统；故障诊断；维修方法一、前言由于人们生活水平不断提高, 对出行代步的工具———汽车的要求也越来越高。

不仅要求它具有安全、快捷、运载和操作使用方便的基本功能。

还要求环保、舒适、娱乐、灵活、优美等特性, 提出汽车应最大程度地为人们旅行居家生活提供方便。

一些新的电气设备不断地装上汽车。

作为汽车重要的组成部分，电气系统经历了低压电、高压电、计算机控制三个发展阶段。

倘若汽车的电气系统出现故障，就会对汽车的正常行驶造成影响。

当前，如何准确、迅速地将故障发生部位及原因诊断出来，并采取有效的维修方法，已成为汽车行业面临的重要课题。

二、汽车电气系统故障(一)汽车电气系统发生故障1）充电指示灯常亮。

目前，大部分汽车的充电系统中都安装有充电指示灯，当汽车点火启动之后，充电指示灯应为点亮状态，当汽车发动机的转速上升到一定程度时，指示灯则应当熄灭。

如果发动机的转速已经达到一定程度，但充电指示灯却依旧亮起，便说明汽车的充电系统存在故障。

引起此类故障的原因有两方面：①充电指示灯的电路异常，如搭铁故障灯；②汽车发动机、调节器或是相关电路存在故障，从而导致发电机无法正常工作。

2）蓄电池长期亏电。

汽车当中的电子设备逐渐增多，其中数字时钟以及二极管等设备可能会造成额外耗电。

尽管这种现象单位时间耗电量并不大，但长期发生将会引发蓄电池馈电，这也就增加了汽车电气系统存在的故障隐患。

蓄电池作为电量源头，一旦蓄电池发生故障，则可能造成汽车的整体发生故障进而无法正常运行。

汽车电气系统故障诊断与维修现阶段人们对汽车的要求越来越高，已经由传统的能跑能开逐渐转变为舒适性更高、安全性更强等方面，汽车的安全、稳定性的高低受到了人们的广泛重视。

汽车的主体主要是由电气系统和机械系统两大部分组成的，其中的电气系统是控制汽车发动的一大重要装置，所占据的地位不可小觑。

随着汽车使用时间增长，电气系统会逐渐出现各种各样的故障情况往往是各种原因引起的，这就为电气系统故障诊断和维修工作的顺利开展带来了较大的难度，如何降低电气系统故障诊断维修难度已经成为了当前维修人员所面临的主要问题了，维修人员必须具备较强的故障发生分析能力和维修解决问题的能力，才能够快速地进行故障问题的修理。

一、汽车电气系统的几大特征随着社会经济水平和技术的飞速发展，汽车电气系统得到了完善。

电气系统主要是为汽车提供电力的驱动系统，基本上涵盖了电源系统、汽通系统和点火系统等。

主要特征有以下几点。

1.1 多个电源并联供电多个电源供给，就是汽车的电源系统主要是由一台发动机的电源和一台蓄电池的电源共同组成，在发动机各项数据正常的情况下，发电机会向一台用电装置中的设备提供足够的电能，并且向一台蓄电池中进行充电。

当启动引擎发动机时，蓄电池再次向起动机的电源和点火系统供应一定量的电能。

1.2 发电系统标准化起动机、蓄电池、启动继电气和点火装置等部分组成汽车的发电系统。

典型的起动机主要有普通式发动机、减速式发动机和永磁式发动机三种。

发电系统标准化主要体现在低电压直流电的供电电流形式，常见的电压等级分别为6 V、12 V和24 V，其中，12 V供电电压主要在汽油发动机中经常使用，24 V供电电压则主要在柴油发动机中经常使用。

1.3 负极搭铁通过负极搭铁的方法能够确保电流顺畅，使电流的运转效率从而得到良好的提高。

在日常的负极搭铁的使用时，需要注意将操作手册中标注的内容进行充分研读，严格的按照其指示来进行操作，合理的进行搭建，从而在最大程度上降低蓄电池接线处所受到的损耗度，这就能够使汽车电气系统之间所开展的协作运行效率得到良好的提高。

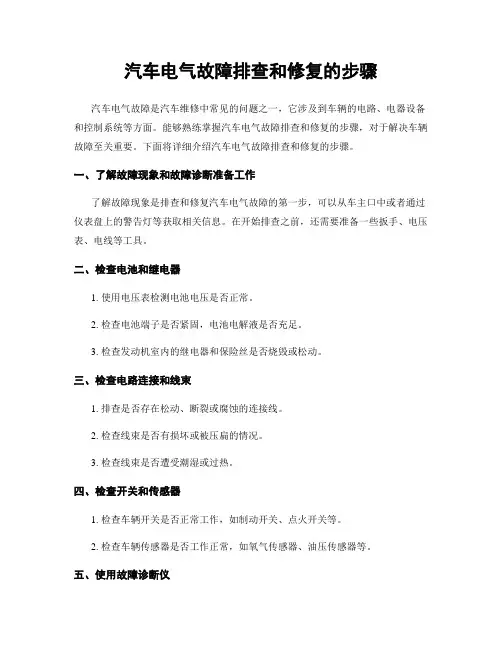

汽车电气故障排查和修复的步骤汽车电气故障是汽车维修中常见的问题之一，它涉及到车辆的电路、电器设备和控制系统等方面。

能够熟练掌握汽车电气故障排查和修复的步骤，对于解决车辆故障至关重要。

下面将详细介绍汽车电气故障排查和修复的步骤。

一、了解故障现象和故障诊断准备工作了解故障现象是排查和修复汽车电气故障的第一步，可以从车主口中或者通过仪表盘上的警告灯等获取相关信息。

在开始排查之前，还需要准备一些扳手、电压表、电线等工具。

二、检查电池和继电器1. 使用电压表检测电池电压是否正常。

2. 检查电池端子是否紧固，电池电解液是否充足。

3. 检查发动机室内的继电器和保险丝是否烧毁或松动。

三、检查电路连接和线束1. 排查是否存在松动、断裂或腐蚀的连接线。

2. 检查线束是否有损坏或被压扁的情况。

3. 检查线束是否遭受潮湿或过热。

四、检查开关和传感器1. 检查车辆开关是否正常工作，如制动开关、点火开关等。

2. 检查车辆传感器是否工作正常，如氧气传感器、油压传感器等。

五、使用故障诊断仪1. 连接故障诊断仪到车辆的OBD接口，并读取故障码。

2. 根据故障码，查找相关的故障解决方案。

六、使用电压表测量电压1. 根据电路图，找到相关的电线和连接点。

2. 使用电压表测量电路中的电压，以确定是否存在电压异常。

七、故障排除与修复1. 根据前面的检查结果，逐步排查和修复故障。

2. 修复方法可以使用更换损坏部件、修复受损的线路或清洗连接点等手段。

八、再次测试和验证1. 修复故障后，再次使用故障诊断仪读取故障码，确保故障得到彻底修复。

2. 对修复后的相关部件进行功能测试，确保其正常工作。

九、整理工作和客户交付1. 清理工作现场，整理工具和材料。

2. 将修复情况和相关维修记录告知车主，并将车辆交还给车主。

总结：汽车电气故障排查和修复的步骤包括了解故障现象和准备工作、检查电池和继电器、检查电路连接和线束、检查开关和传感器、使用故障诊断仪、使用电压表测量电压、故障排除与修复、再次测试和验证，以及整理工作和客户交付。

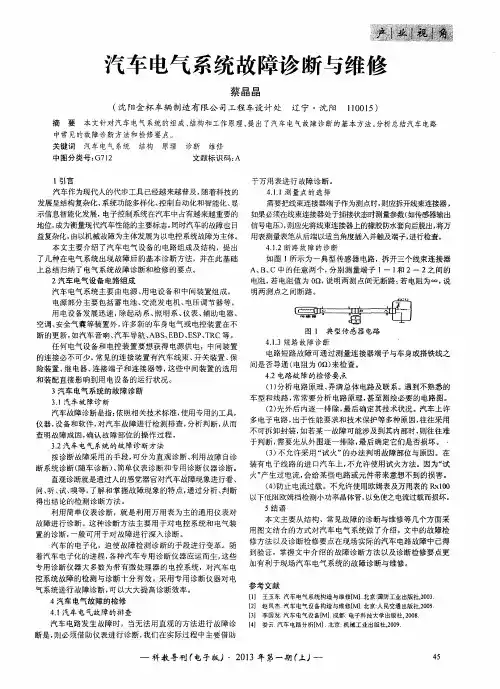

关键词 汽车电气系统 结构 原理 诊断 维修
中图 分 类 号 ： Ｇ７ １ ２
ｌ引言
文献 标 识 码 ： Ａ 于万用表进行故障诊断。 ４ ． Ｉ ｌ １ 测 量 点 的选 择
汽车 作 为现代 人 的 代步 工 具 已经 越 来越 普及 ， 随 着科 技 的 发展呈结构复杂化、 系统功能多样化 、 控制 自动化和智能化、
图 ｌ 典型传感 器电路
４ ． １ ． ３短 路 故 障 诊 断
任何 电气 设备和电控装置要 想获得 电源供 电，中间装置 电路短路故障可通过测量连接器端子与车身或搭铁线之 的连接必不可少， 常 见的连接装置有汽车线束、 开关装置、 保 间是否导通 （ 电ｌ ５ 且为 ０ Ｑ） 来检查 。 险装 置 、 继 电器 、 连 接 端 子 和连 接 器 等 ， 这 些 中 间 装置 的选 用 ４ ． ２电路 故 障 的检 修 要 点 和装配直接影响到用电没备的运行状况 。 （ １ ） 分 析 电路 原理 、 弄 清 总 体 电路及 联 系 。遇 到 不 熟 悉 的 ３汽车电气系统 的故障诊断 车 型和 线 路 ， 常 常 要 分析 电路 原 理 ， 甚 至 测 绘 必要 的 电路 图 。 ３ ． １ 汽车故障诊断 （ ２ ） 先 外 后 内逐 一 排 除 ， 最 后确 定其 技 术状 况 。汽车 上 许 汽 车 故障 诊断 是 指 ： 依照 相 关 技术 标 准 ， 使用 专 用 的工 具 ， 出于 性 能 要 求 和技 术 保 护 等 多种 原 因 ， 往往 采 用 仪器 ， 设备 和 软件 ， 对 汽 车 故 障进 行 检 测 排 查 ， 分析判断， 从 而 多 电子 电路 ， 不可拆卸封装， 如若某一故障可 能涉及到其 内部时， 则往往难 查明故障成因， 确 认 故 障部 位 的操 作 过 程 。 于判 断， 需要 先从 外围逐一排除 ， 最后确定它们是否损坏 。 ｔ ３ ． ２汽车 电气系统的故 障诊 断方法 （ ３ ） 不允许采 用“ 试火” 的办法判明故障部位与原因。在 按 诊 断故 障 采 用 的 手段 ， 可 分 为 直观 诊 断 、 利 用 故 障 自诊 装 有 电子 线 路 的 进 口汽 车 上 ， 不 允许 使用 试 火 方法 。因 为“ 试 断系统诊 断（ 随车诊断） 、 简单仪表诊 断和专用诊断仪器诊断。 火” 产 生过 电流 ， 会给 某些 电路或元件带来意想不到的损害。 直观诊断就是通过人的感觉器官对汽车敞障现象进行看、 （ ４ ） 防止电流过载 。不允许使用欧姆表及万用表的 Ｒ ｘ ｌ ０ ０ 问、 听、 试、 嗅等， 了解和掌握 故障现象的特点， 通过分析 、 判断 以损 坏 。

汽车电气系统的故障诊断方法
汽车电气系统的故障诊断方法较多，包括五官观看法、代替鉴别法、用表诊断法、电源短接法、线路直通法、断路试接法、搭铁试火法等多种方法，下面对汽车电气系统的故障诊断方法进行具体的分析与讨论。

1.五官观看法
利用人体的五官四觉，当汽车电气系统发生故障时，认真留意因故障产生的火花、异响、焦味、高温柔灯光等特别现象。

从身体感知，从而直接推断故障所消失的部位和缘由。

2.代替鉴别法
当某一电路不通，怀疑电气系统某一部分有问题时，可先行使用新的部件更换以便于推断。

若电路某部分换件前后，工作效果由不正常转为正常状态，则表明原设备已有故障。

反之，则说明原设备是好的。

3.用表诊断法
电流表串联或并联在充电电路中，连接好电路之后，打开某一负荷电路时，电流表指针不动，有关设备又不工作，则说明有短路故障。

4.电源短接法
用螺丝刀或导线将某段电路短接，察看仪表指针是否摇摆，推断被短路的电路是否有断电故障。

若指针向负的方向摇摆，表明点火开关已损坏。

5.线路直通法
用一导线将电源和用电设备接通，依据有无火花或该设备是否起作用来推断原线路，开关和保险丝是否有问题。

6.断路试接法
若怀疑某段线路搭铁时，可将该电路断开。

观看前后的工作現象，来推断是否措铁。

7.搭铁试火法
搭铁试火法是目前在汽车电气系统故障诊断中较为常用的故障诊断方法，其主要分为两种，一是，直接搭铁试火，拆下用电设备之前的某接线头，与汽车金属部分划碰试火，通过火花来推断电路状况。

另外一种方法是间接搭铁试火，通过同样的连接方法，以此推断电路状况。

汽车电气系统故障诊断与维修浅析摘要：电子技术的发展促使汽车电气系统的应用更加复杂，因此，需要不断对现代汽车电气系统进行故障诊断方面的技术性研究，确保电气系统故障与维修能力相适应，以促进我国汽车工业的稳定发展。

引言：造成汽车电气系统产生故障的原因是多方面的，想要真正意义上实现上述问题的解决需要借助于理论知识与实践经验。

下文对汽车电气系统故障进行了分析，然后探讨了其检修与诊断方法。

1汽车电气系统的构成汽车的电气化发展是汽车行业的一次重大变革，为汽车综合性能的提升输入了新鲜的血液。

目前已经发展成熟并被广泛应用于实际生产中的电气系统主要包含以下内容：电源系统，点火系统，仪表、信号、照明、报警系统，空调系统，安全气囊系统，计算机控制系统，电控燃油喷射系统，底盘控制系统以及电气辅助设备等。

2汽车常见电气故障与原因分析2.1充电指示灯常亮。

绝大多数汽车的充电系统都配有充电指示灯，每当汽车发动机开始运转之后，汽车点火启动，此时，充电指示灯为点亮状态，片刻之后，发动机运转正常的情况下，发动机转数达到既定数值时，指示灯应当处于熄灭状态，如果此时指示灯仍然常亮，则汽车电气系统当中的充电分系统出现故障。

引起上述故障的常态原因有以下两个层面：充电指示灯内部电路异常；汽车发动机、调节器以及相关电路出现异常，因为前面我们提到当汽车发动机转数达到既定数值的时候指示灯熄灭，如果发动机内部电路出现故障或是调节器运转不良，则都会引起指示灯常亮的电气系统异常。

2.2蓄电池长期亏电。

在汽车充电系统运转正常的情况下，蓄电池单方面故障问题而导致蓄电池本身自行输出电力或无法正常充电，能够致使蓄电池长期出现亏电现象。

蓄电池故障的根本原因在于蓄电池的额定电压与汽车正常运行时的电气系统电压不一致。

汽车启动时电气系统电压为14V，而其蓄电池的额定电压为12V。

随着汽车工业的快速发展，工作条件的不同，在不同程度的文波叠加在平均值上，汽车电气系统的电压可能在6.5-16V之间变动。

浅析汽车电气系统典型故障诊断与维修汽车电气系统包括车辆电器、电子控制系统和发动机的点火、充电系统等内容。

故障诊断是汽车维修中最复杂、最难以处理的问题之一，并且需要经过多次实践和探索才能熟练掌握。

因此，本文将介绍汽车电气系统中的典型故障，以及如何进行简单、快捷的诊断和维修。

1.电瓶失效电瓶是汽车电气系统的核心，经常出现问题。

经过一段时间的使用后，电瓶会逐渐丧失容量，直到无法支持车辆起动。

如果电瓶已失效，则需要更换为新的电瓶。

2.发电机故障发电机是汽车的充电系统的关键部件。

发电机故障通常表现为电池电量过低，电压不稳定或显示充电警告灯。

可以通过检查车辆的电池电压和充电电流来确定是否存在故障。

3.点火系统故障如果车辆发动困难或无法启动，则可能是由于点火系统故障引起的。

这种故障可能是由于点火线路的损坏、点火塞的受损或点火控制模块的故障引起的。

诊断点火系统故障需要使用万用表和点火控制器，以检查各个组件是否有电流和信号。

4.开关和继电器故障汽车电气系统中的开关和继电器也经常出现故障。

例如，车灯开关、风扇继电器和方向盘控制器等等。

如果发现这些组件无法正常工作，则需要使用万用表以及正确定位故障所在的线路来确定需要更换哪个组件。

5.传感器故障传感器是汽车电气系统的一个重要组成部分。

例如，发动机控制单元（ECU）需要多个传感器来监测来自发动机的数据，例如氧气传感器，水温传感器和空气流量传感器等。

如果传感器无法正常工作，则可能会导致车辆工作不正常或造成损害。

在进行故障诊断时，需要使用专门的扫描工具来读取故障代码并定位故障。

总之，汽车电气系统的故障诊断和维修需要熟练的技巧和经验。

因此，如果您无法确定故障所在或无法处理故障，则最好寻求专业的汽车维修服务。

前照灯状态 两前照灯近光灯点亮
前照灯近光工作，变光开关E4 处于1挡位
前照灯远光及仪表板中的 远光指示灯均被点 亮
超 车 时
只需将变光开关 E4朝转向 盘方向拉 至压力点
蓄电池正极(十)－车灯组合开关30端子－变光开 关超车挡位－车灯组合开关56a端子－熔 断丝S11与S12－前照灯远光灯丝及远光指 示灯－搭铁－蓄电池负极(—)
4．发电机输出电压
使用万用表的电压挡测量发电机的输出电压（一 般应为13.9～14.7V） 关闭点火开关后使用电流钳测量蓄电池正极输出 电流（出现安培级的电流表明用电设备漏电）
修理或更 换发电机 及其电路 修理或更 换漏电的 用电设备
5．用电设备漏电， 负荷增大
6．搭铁不良
打开大灯，使用万用表的电压档，测量搭铁线与 撘铁之间的电压降（应当小于0.5V）
故障原因
检测方法
故障排除
亮度暗淡的小灯搭铁 不良(指灯壳搭铁的 灯)
打开小灯灯，使用万用表的电压档，测量搭铁线 与撘铁之间的电压降（应当小于0.5V）
清洁并紧 固搭铁点 或更换搭 铁线。
7、灯泡经常烧坏故障诊断表
故障现 象 灯泡经 常烧坏
故障原因
检测方法 起动发动机，使用万表的电压挡测量发电机的输 出电压应当为13.9～15.1V,超过此范围表明发电 机输出电压过高
①电流一般直接来自蓄电池正极，不受点火开关控制。 ②由于前照灯远光功率较大，为了减少照明开关的烧蚀，常用灯光继电器来控制通断。 电流来源
常用远光灯亮灭来表示，发出此信号时不通过灯光开关 超车灯信号 组合开关多装在转向柱上，位于转向盘下侧，操作时驾驶员的手可以不离开转向盘。 组合开关位置
二、前照灯及小灯电路电路实例

汽车电器系统故障诊断与维修摘要：随着时代的发展和进步，汽车的普及率逐渐上升，并逐渐成为人们日常出行不可或缺的重要工具。

但是随着汽车的日常使用，其内部零件和系统等会出现故障，不仅影响到汽车的正常运行，还会对人们的出行安全造成威胁。

因此对汽车进行维修和保养至关重要，电气设备系统是汽车中尤为重要的一部分，对其故障进行诊断并维修，有利于保障汽车使用功能的正常发挥。

关键词：观察法；对照检查；蓄电池检修一、汽车电气设备系统较为常见的故障1.电气设备系统常见的故障汽车在日常的运行中，一个尤为重要的部分便是电气设备系统，其中具有较多基础性的设备。

较为常见的故障如充电指示灯的异常，汽车启动时充电指示灯便亮起，而当启动结束后该指示灯便会自动熄灭，若电气设备系统发生故障，则充电指示灯便是常亮。

又如汽车蓄电池出现亏电故障，当汽车的蓄电池出现无法充电和放电时，则表明此时蓄电池出现了故障。

若汽车的蓄电池出现故障无法正常工作，则极易导致汽车无法正常启动进而无法正常运行，因此相关人员应提高重视。

此外另一电气设备故障中较为常见的便是汽车的空调系统出现制冷故障，电气系统的重要组成之一便是空调系统，若空调系统缺乏足够的制冷，则表明此时空调的制冷设备出现了故障，或线路的连接存在故障。

2.影响因素当汽车的电气设备系统发生故障时，通常受以下几方面的影响：其一便是温度、湿度的不合理，电气设备作为汽车的重要部分之一，其对所处环境的温度、湿度具有一定的要求，从而避免出现故障。

若当前所处的环境其所具有的温度、湿度未能满足实际需求，则极易导致电气设备出现老化现象，进而引发故障。

此外若所处环境的湿度过大，则易导致电气设备的绝缘性能受到影响，进而使电子元件受损。

其二便是电压的不动，电气设备系统在进行日常的运行时，通常会有两种电压波动。

一种电压波动处于正常的范围内，因此属于正常的现象。

而另一种则为过电压，严重危害电气设备，且易导致汽车直接熄火。

其三便是干扰的影响，伴随科学技术水平的不断提升，汽车的自动化水平逐渐提高，自促进汽车行业发展的同时，也使得汽车中电气设备的元件具有更高的复杂性。

浅议汽车电气系统的故障诊断与维修随着我国汽车行业的不断发展，汽车在我们的生活中成为了必不可少的代步工具，电气系统是汽车结构的重要组成部分，所以说如果电气系统一旦出现故障问题，那么将会对汽车的行车安全造成威胁，还会对汽车的整个系统造成影响。

在行车中安全是人们关注的主要问题，因此驾驶人能掌握汽车电气系统的故障诊断与维修方法成为了安全驾驶的基本条件。

本文从汽车电气系统常见的故障，汽车电气系统的故障诊断与维修这几个方面进行了详细的分析阐述。

标签：汽车电气系统；故障诊断；维修近年来汽车行业的迅速发展，使汽车在人们的生活中发挥着越来越重要的作用。

电气系统是汽车结构重要的组成部分，随着汽车多变的发展，汽车电力系统的功能也越来越多，在给予人们丰富的生活体验的同时，也增加了汽车一些方面的安全隐患。

在汽车电力系统的一些故障来看，故障的种类较多，所以所对应的故障的诊断与维修方法也就更多，如果在电力系统出现问题之后不及时的进行维护，可能会延伸导致汽车的其他系统也出现问题，所以在这种情况下就需要驾驶人有及时发现与排除汽车电力系统故障的能力，掌握多种汽车电力系统故障的诊断与维修方法。

1 汽车电气系统的常见故障及原因如今的汽车在人们的生活中占据着重要的地位，电力系统作为汽车的重要组成部分也会在使用过程中存在多多少少的故障问题。

第一，汽车的充电指示灯处于常亮的状态，在一般情况下，汽车在行驶的时候指示灯是亮着的，但是在汽车的转速达到一定的程度后，它的指示灯就会熄灭，如果汽车的指示灯无论在哪种情况下都处于常亮的状态，那么久说明了汽车的电力系统出现了故障。

第二，汽车的空调系统制冷不足，汽车的空调也属于汽车电力系统的一部分，当汽车空调出现故障的主要问题就是空调的制冷效果不足，空调系统主要是要借助压缩机对高温的气体进行处理，然后进行合理的调节，从而达到汽车中制冷的效果，其中控制空调的主要因素是冷媒，冷媒的功能主要就是吸收车内空气中的热量，如果电力系统出现了故障，就会导致冷媒出现问题，使空调不能制冷。
