汽车电气故障判断与排除

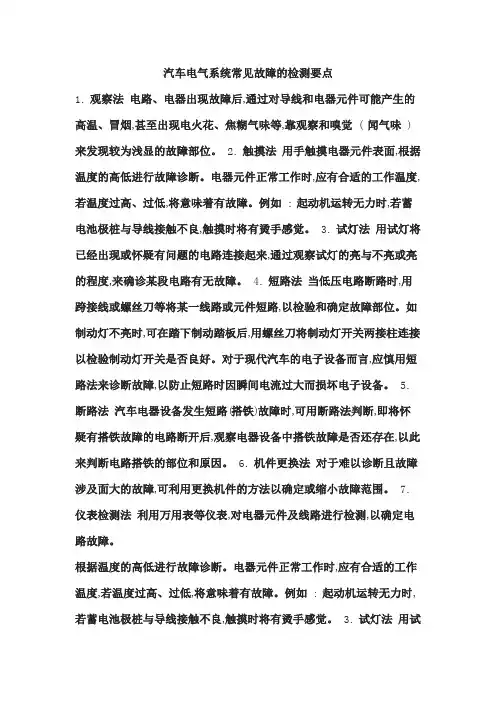

汽车电气系统常见故障的检测要点1. 观察法电路、电器出现故障后,通过对导线和电器元件可能产生的高温、冒烟,甚至出现电火花、焦糊气味等,靠观察和嗅觉( 闻气味) 来发现较为浅显的故障部位。

2. 触摸法用手触摸电器元件表面,根据温度的高低进行故障诊断。

电器元件正常工作时,应有合适的工作温度,若温度过高、过低,将意味着有故障。

例如: 起动机运转无力时,若蓄电池极桩与导线接触不良,触摸时将有烫手感觉。

3. 试灯法用试灯将已经出现或怀疑有问题的电路连接起来,通过观察试灯的亮与不亮或亮的程度,来确诊某段电路有无故障。

4. 短路法当低压电路断路时,用跨接线或螺丝刀等将某一线路或元件短路,以检验和确定故障部位。

如制动灯不亮时,可在踏下制动踏板后,用螺丝刀将制动灯开关两接柱连接以检验制动灯开关是否良好。

对于现代汽车的电子设备而言,应慎用短路法来诊断故障,以防止短路时因瞬间电流过大而损坏电子设备。

5. 断路法汽车电器设备发生短路(搭铁)故障时,可用断路法判断,即将怀疑有搭铁故障的电路断开后,观察电器设备中搭铁故障是否还存在,以此来判断电路搭铁的部位和原因。

6. 机件更换法对于难以诊断且故障涉及面大的故障,可利用更换机件的方法以确定或缩小故障范围。

7. 仪表检测法利用万用表等仪表,对电器元件及线路进行检测,以确定电路故障。

根据温度的高低进行故障诊断。

电器元件正常工作时,应有合适的工作温度,若温度过高、过低,将意味着有故障。

例如: 起动机运转无力时,若蓄电池极桩与导线接触不良,触摸时将有烫手感觉。

3. 试灯法用试灯将已经出现或怀疑有问题的电路连接起来,通过观察试灯的亮与不亮或亮的程度,来确诊某段电路有无故障。

4. 短路法当低压电路断路时,用跨接线或螺丝刀等将某一线路或元件短路,以检验和确定故障部位。

如制动灯不亮时,可在踏下制动踏板后,用螺丝刀将制动灯开关两接柱连接以检验制动灯开关是否良好。

对于现代汽车的电子设备而言,应慎用短路法来诊断故障,以防止短路时因瞬间电流过大而损坏电子设备。

常见汽车电气故障诊断与解决方法电气系统是汽车运行中至关重要的一个组成部分，它包括了启动系统、充电系统、点火系统、照明系统等多个子系统。

然而，在汽车的日常使用中常常会出现一些电气故障，例如电瓶没电、灯光不亮等问题。

本文将介绍一些常见的汽车电气故障以及相应的诊断和解决方法。

一、电瓶没电电瓶没电是汽车电气系统中最常见的故障之一。

当发动机无法启动或者仪表盘灯光昏暗时，很可能是电瓶没电了。

这可能是由于长时间未使用车辆、电瓶老化或者电路问题所导致的。

诊断方法：1. 使用电压表测量电瓶电压。

正常情况下，电瓶电压应该在12V以上。

2. 检查电瓶连接线是否松动或腐蚀。

解决方法：1. 如果电瓶电压低于12V，可以使用充电器给电瓶充电。

充电时间根据电瓶的电压和充电器的功率而定。

2. 如果电瓶连接线松动或腐蚀，需要重新连接或更换电瓶连接线。

二、车灯不亮车灯不亮是另一个常见的电气故障。

这可能是由于灯泡烧坏、保险丝熔断或者电源线路问题导致的。

诊断方法：1. 检查灯泡是否烧坏。

可以通过检查灯泡外观是否黑色或者摇晃灯泡来判断。

2. 检查保险丝是否熔断。

可以通过目视检查保险丝的熔断指示或使用万用表进行测量。

解决方法：1. 如果灯泡烧坏，需要更换灯泡。

根据不同的灯泡类型，操作方法可能会略有不同。

2. 如果保险丝熔断，需要更换同样规格的保险丝。

三、点火故障点火系统是汽车发动机正常运行所必需的，故障点火系统将导致发动机无法启动。

点火故障可能是由于火花塞磨损、点火线路故障或点火线圈故障所引起的。

诊断方法：1. 检查火花塞是否磨损。

可以通过拆下火花塞并检查电极的磨损程度来判断。

2. 检查点火线路和点火线圈是否有损坏或断路。

解决方法：1. 如果火花塞磨损，需要更换新的火花塞。

根据不同的发动机类型，操作方法可能会略有不同。

2. 如果点火线路或点火线圈有损坏或断路，需要修复或更换相应的部件。

除了上述列举的故障外，汽车电气系统还可能出现其他问题，例如电动窗无法使用、音响无法工作等。

汽车电路常见故障主要有:断路、短路、电器设备的损坏等。

为了能迅速准确地诊断故障,下面介绍几种常见的检修方法。

1、直观诊断法:汽车电路发生故障时,有时会出现冒烟、火花、异响、焦臭、发热等异常现象。

这些现象可直接观察到,从而可以判断出故障所在部位。

2、断路法:汽车电路设备发生搭铁(短路)故障时,可用断路法判断,即将怀疑有搭铁故障的电路段断开后,观察电器设备中搭铁故障是否还存在,以此来判断电路搭铁的部位和原因。

3、短路法:汽车电路中出现断路故障,还可以用短路法判断,即用起子或导线将被怀疑有断路故障的电路短接,观察仪表指针变化或电器设备工作状况,从而判断出该电路中是否存在断路故障。

4、试灯法:试灯法就是用一只汽车用灯泡作为试灯,检查电路中有无断路故障。

5、仪表法:观察汽车仪表板上的电流表、水温表、燃油表、机油压力表等的指示情况,判断电路中有无故障。

例如,发动机冷态,接通点火开关时,水温表指示满刻度位置不动,说明水温表传感器有故障或该线路有搭铁。

6、低压搭铁试火法:即拆下用电设备的某一线头对汽车的金属部分(搭铁)碰试而产生火花来判断。

这种方法比较简单,是广大汽车电工经常使用的方法,搭铁试火法可分为直接搭铁和间接搭铁两种。

所谓直接搭铁,是未经过负载而直接搭铁产生强烈的火花。

例如,我们要判断点火线圈至蓄电池一段电路是否有故障,可拆下点火线圈上连接点火开关的线头,在汽车车身或车架上刮碰,如果有强烈的火花,说明该电路正常;如果无火花产生,说明该段电路出现了断路。

间接搭铁是通过汽车电器的某一负载而搭铁产生微弱的火花来判断线路或负载是否有故障。

例如,将传统点火系断电器连接线搭铁(回路经过点火线圈初级绕组),如果有火花,说明这段线路正常;如果无火花,则说明电路有断路。

特别值得注意的是,试火法不能在电子线路汽车上应用。

7、高压试火法:对高压电路进行搭铁试火,观察电火花状况,判断点火系的工作情况。

具体方法是:取下点火线圈或火花塞的高压导线,将其对准火花塞或缸盖等,距离约5mm,然后接通起动开关,转动发动机,看其跳火情况。

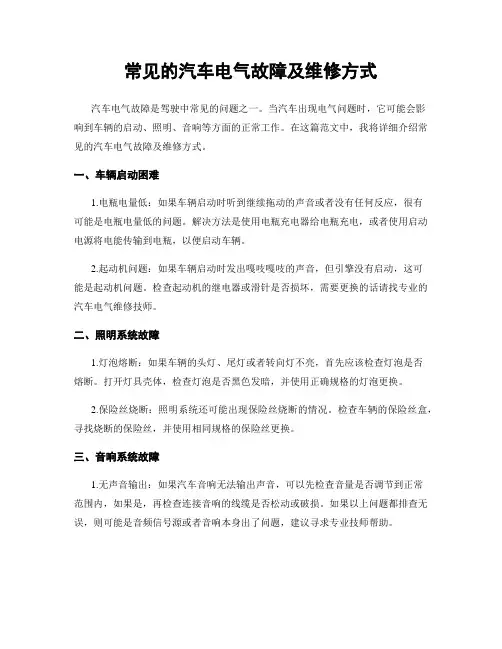

常见的汽车电气故障及维修方式汽车电气故障是驾驶中常见的问题之一。

当汽车出现电气问题时，它可能会影响到车辆的启动、照明、音响等方面的正常工作。

在这篇范文中，我将详细介绍常见的汽车电气故障及维修方式。

一、车辆启动困难1.电瓶电量低：如果车辆启动时听到继续拖动的声音或者没有任何反应，很有可能是电瓶电量低的问题。

解决方法是使用电瓶充电器给电瓶充电，或者使用启动电源将电能传输到电瓶，以便启动车辆。

2.起动机问题：如果车辆启动时发出嘎吱嘎吱的声音，但引擎没有启动，这可能是起动机问题。

检查起动机的继电器或滑针是否损坏，需要更换的话请找专业的汽车电气维修技师。

二、照明系统故障1.灯泡熔断：如果车辆的头灯、尾灯或者转向灯不亮，首先应该检查灯泡是否熔断。

打开灯具壳体，检查灯泡是否黑色发暗，并使用正确规格的灯泡更换。

2.保险丝烧断：照明系统还可能出现保险丝烧断的情况。

检查车辆的保险丝盒，寻找烧断的保险丝，并使用相同规格的保险丝更换。

三、音响系统故障1.无声音输出：如果汽车音响无法输出声音，可以先检查音量是否调节到正常范围内，如果是，再检查连接音响的线缆是否松动或破损。

如果以上问题都排查无误，则可能是音频信号源或者音响本身出了问题，建议寻求专业技师帮助。

2.杂音问题：如果汽车音响存在杂音问题，可以先检查音响与音频信号源之间的连接线是否牢固。

如果杂音问题仍然存在，有可能是音响接口插孔的接触不良，或者是音响内部部件老化导致的。

此时需要寻求专业技师的帮助进行维修或更换。

四、中控系统问题1.显示屏无法启动：如果车辆的中控显示屏无法启动，可以尝试重启系统，按住电源按钮或拔下电源插头数分钟后再插上。

如果问题依然存在，可能需要进行进一步的故障排除，联系车辆生产商或者相关服务中心。

2.控制按钮失灵：如果车辆中的某些控制按钮不起作用，可能是按钮开关损坏或者与中控系统的连接出现问题。

这种情况下，需要检查按钮的电气连接是否正常，并根据需要更换损坏的按钮或维修电气连接。

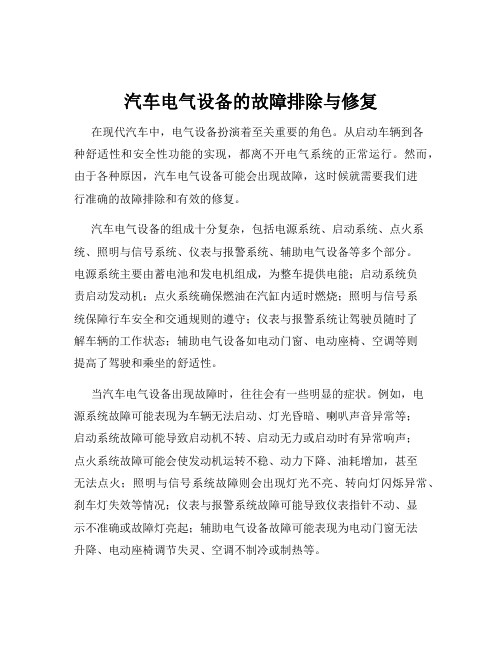

汽车电气设备的故障排除与修复在现代汽车中，电气设备扮演着至关重要的角色。

从启动车辆到各种舒适性和安全性功能的实现，都离不开电气系统的正常运行。

然而，由于各种原因，汽车电气设备可能会出现故障，这时候就需要我们进行准确的故障排除和有效的修复。

汽车电气设备的组成十分复杂，包括电源系统、启动系统、点火系统、照明与信号系统、仪表与报警系统、辅助电气设备等多个部分。

电源系统主要由蓄电池和发电机组成，为整车提供电能；启动系统负责启动发动机；点火系统确保燃油在汽缸内适时燃烧；照明与信号系统保障行车安全和交通规则的遵守；仪表与报警系统让驾驶员随时了解车辆的工作状态；辅助电气设备如电动门窗、电动座椅、空调等则提高了驾驶和乘坐的舒适性。

当汽车电气设备出现故障时，往往会有一些明显的症状。

例如，电源系统故障可能表现为车辆无法启动、灯光昏暗、喇叭声音异常等；启动系统故障可能导致启动机不转、启动无力或启动时有异常响声；点火系统故障可能会使发动机运转不稳、动力下降、油耗增加，甚至无法点火；照明与信号系统故障则会出现灯光不亮、转向灯闪烁异常、刹车灯失效等情况；仪表与报警系统故障可能导致仪表指针不动、显示不准确或故障灯亮起；辅助电气设备故障可能表现为电动门窗无法升降、电动座椅调节失灵、空调不制冷或制热等。

要排除汽车电气设备的故障，首先需要进行系统的检查。

这通常包括外观检查、电源检查、线路检查、电器元件检查等步骤。

外观检查主要是查看电线是否破损、插头是否松动、电器元件是否有明显的损坏痕迹；电源检查则要测量蓄电池的电压和发电机的输出电压是否正常；线路检查需要使用万用表等工具检测线路的导通性和电阻值；电器元件检查则要根据具体的元件类型和工作原理，采用相应的检测方法。

以电源系统故障为例，如果车辆无法启动且灯光昏暗，首先要检查蓄电池的电极是否有腐蚀、连接是否牢固，测量蓄电池的电压是否低于正常范围。

如果蓄电池正常，那么就要检查发电机的皮带是否松动、打滑，发电机的输出电压是否符合标准。

汽车电气故障排查和修复的步骤汽车电气故障是汽车维修中常见的问题之一，它涉及到车辆的电路、电器设备和控制系统等方面。

能够熟练掌握汽车电气故障排查和修复的步骤，对于解决车辆故障至关重要。

下面将详细介绍汽车电气故障排查和修复的步骤。

一、了解故障现象和故障诊断准备工作了解故障现象是排查和修复汽车电气故障的第一步，可以从车主口中或者通过仪表盘上的警告灯等获取相关信息。

在开始排查之前，还需要准备一些扳手、电压表、电线等工具。

二、检查电池和继电器1. 使用电压表检测电池电压是否正常。

2. 检查电池端子是否紧固，电池电解液是否充足。

3. 检查发动机室内的继电器和保险丝是否烧毁或松动。

三、检查电路连接和线束1. 排查是否存在松动、断裂或腐蚀的连接线。

2. 检查线束是否有损坏或被压扁的情况。

3. 检查线束是否遭受潮湿或过热。

四、检查开关和传感器1. 检查车辆开关是否正常工作，如制动开关、点火开关等。

2. 检查车辆传感器是否工作正常，如氧气传感器、油压传感器等。

五、使用故障诊断仪1. 连接故障诊断仪到车辆的OBD接口，并读取故障码。

2. 根据故障码，查找相关的故障解决方案。

六、使用电压表测量电压1. 根据电路图，找到相关的电线和连接点。

2. 使用电压表测量电路中的电压，以确定是否存在电压异常。

七、故障排除与修复1. 根据前面的检查结果，逐步排查和修复故障。

2. 修复方法可以使用更换损坏部件、修复受损的线路或清洗连接点等手段。

八、再次测试和验证1. 修复故障后，再次使用故障诊断仪读取故障码，确保故障得到彻底修复。

2. 对修复后的相关部件进行功能测试，确保其正常工作。

九、整理工作和客户交付1. 清理工作现场，整理工具和材料。

2. 将修复情况和相关维修记录告知车主，并将车辆交还给车主。

总结：汽车电气故障排查和修复的步骤包括了解故障现象和准备工作、检查电池和继电器、检查电路连接和线束、检查开关和传感器、使用故障诊断仪、使用电压表测量电压、故障排除与修复、再次测试和验证，以及整理工作和客户交付。

汽车线路故障常用诊断与检修方法1．直观法当汽车电系的某个部分发生故障时，会出现冒烟、火花、异响、焦臭、高温等异常现象。

通过人体的感觉器官，听、摸、闻、看等对汽车电器进行直观检查，进而判断出故障的所在部位，从而大大地提高了检修速度。

2．检查保险法当汽车电系出现故障时，首先应查看保险是否完好。

如汽车在行驶中，若某个电器突然停止工作，同时该支路上的熔断器熔断，说明该支路有搭铁故障存在。

某个系统的保险反复烧断，则表明该系统一定有类似搭铁的故障存在，不应只更换熔断器了事。

3．刮火法：刮火法又称试火法，通常应用于判断线束或导线有无开路。

拆下用电设备的某一线头对汽车的金属部分（打铁）碰试，根据火花的有无，判断是否开路。

注意：刮火不宜用来检查汽车电子电路，以免损坏电子元件器材。

4．试灯法：用一个汽车灯泡作为临时试灯，检查线束是否开路或短路，电器或电路有无故障等。

此方法特别适合于检查不允许直接短路的带有电子元器件的电器。

使用临时试灯法应注意试灯的功率不要太大，在测试电子控制器的控制（输出）端子是否有输出及是否有足够的输出时尤其要慎重，防止使控制器超载损坏。

5．短路法: 短路法又叫短接法，即用一根导线将某段导线或某一电器短接后观察用电器的变化。

6．替换法: 替换法常用于故障原因比较复杂的情况，能对可能产生的原因逐一进行排除。

其具体做法是：用一个已知是完好的零部件来替换被认为或怀疑是有故障的零部件，这样做可以试探出怀疑是否正确。

若替换后故障消除，说明怀疑成立；否则，装回原件，进行新的替换，直至找到真正的故障部位。

7．模拟法: 进行发生条件模拟验证后诊断故障。

⑴车辆振动模拟⑵热敏感性（温度）模拟（中左图）注意：不要将电气元件加热到60℃以上。

⑶浸水模拟（注意：不得将水直接喷在电气元件上。

⑷电负载模拟⑸冷起动或热起动模拟在某些情况下，只有当车辆冷起动时才会发生电气故障，或在车辆短暂熄火后热起动时发生。

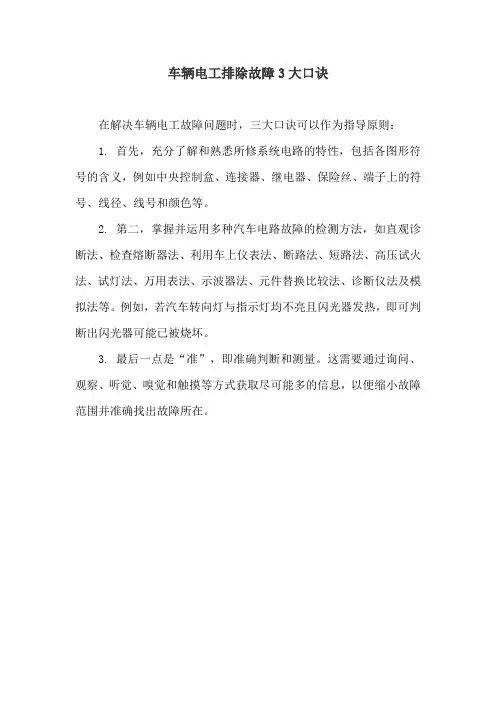

车辆电工排除故障3大口诀
在解决车辆电工故障问题时，三大口诀可以作为指导原则：
1. 首先，充分了解和熟悉所修系统电路的特性，包括各图形符号的含义，例如中央控制盒、连接器、继电器、保险丝、端子上的符号、线径、线号和颜色等。

2. 第二，掌握并运用多种汽车电路故障的检测方法，如直观诊断法、检查熔断器法、利用车上仪表法、断路法、短路法、高压试火法、试灯法、万用表法、示波器法、元件替换比较法、诊断仪法及模拟法等。

例如，若汽车转向灯与指示灯均不亮且闪光器发热，即可判断出闪光器可能已被烧坏。

3. 最后一点是“准”，即准确判断和测量。

这需要通过询问、观察、听觉、嗅觉和触摸等方式获取尽可能多的信息，以便缩小故障范围并准确找出故障所在。

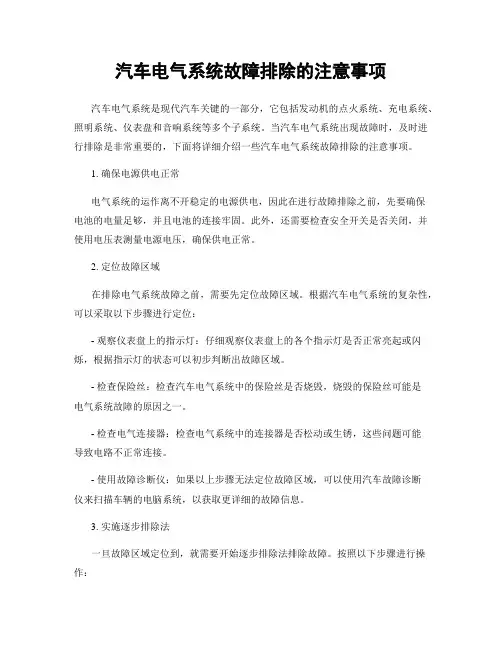

汽车电气系统故障排除的注意事项汽车电气系统是现代汽车关键的一部分，它包括发动机的点火系统、充电系统、照明系统、仪表盘和音响系统等多个子系统。

当汽车电气系统出现故障时，及时进行排除是非常重要的，下面将详细介绍一些汽车电气系统故障排除的注意事项。

1. 确保电源供电正常电气系统的运作离不开稳定的电源供电，因此在进行故障排除之前，先要确保电池的电量足够，并且电池的连接牢固。

此外，还需要检查安全开关是否关闭，并使用电压表测量电源电压，确保供电正常。

2. 定位故障区域在排除电气系统故障之前，需要先定位故障区域。

根据汽车电气系统的复杂性，可以采取以下步骤进行定位：- 观察仪表盘上的指示灯：仔细观察仪表盘上的各个指示灯是否正常亮起或闪烁，根据指示灯的状态可以初步判断出故障区域。

- 检查保险丝：检查汽车电气系统中的保险丝是否烧毁，烧毁的保险丝可能是电气系统故障的原因之一。

- 检查电气连接器：检查电气系统中的连接器是否松动或生锈，这些问题可能导致电路不正常连接。

- 使用故障诊断仪：如果以上步骤无法定位故障区域，可以使用汽车故障诊断仪来扫描车辆的电脑系统，以获取更详细的故障信息。

3. 实施逐步排除法一旦故障区域定位到，就需要开始逐步排除法排除故障。

按照以下步骤进行操作：- 检查电路连接：检查故障区域的电路连接，确保连接牢固，没有松动或断裂的情况。

可以使用简单的工具如螺丝刀或钳子，确保电路连接紧密。

- 替换损坏元件：如果某个关键元件损坏，例如灯泡、保险丝或继电器等，可以尝试将其替换为新的元件。

确保新元件的规格与原件相匹配。

- 重新启动电脑系统：如果故障与车辆的电脑系统相关，可以尝试重新启动电脑系统，有时候这样可以解决问题。

具体方法是断开电池连接，等待几分钟后重新连接，然后启动车辆。

- 寻求专业技术支援：如果自己无法解决故障，或者觉得无法安全地进行操作，那么应该寻求专业技术支援。

可以前往汽车维修站或找到具有经验的汽车电气工程师进行询问和修理。
