钢结构连接节点标准图

1刚接或半刚接节点1.1欧洲规范（EN1993-1-8，5.2.2.5,54页）梁柱节点：对于框架支撑结构，当支撑体系可减少至少80%结构水平侧移时，初始连接转动刚度不小于8倍梁线刚度视为刚接节点；对框架结构，初始连接转动刚度不小于25倍梁线刚度视为刚接节点，欧洲标准定义刚性节点的依据是节点承载力与理想刚性节点相比下降不超过5%；初始连接转动刚度在0.5到25倍梁线刚度之间（开区间）视为半刚接，但是当框架梁柱线刚度比小于0.1时，即使满足初始连接转动刚度不小于25倍梁线刚度这一条件，亦视为半刚接节点。

柱脚：满足以下条件时柱脚可视为刚接：其中为假设柱子梁端铰接的柱子长细比。

1.2美国规范对刚性（FR）和半刚性（PR）节点，美国规范AISC360-10B章、J章仅给出了定性规定，规定刚性节点应有足够强度和刚度在承载力极限状态维持节点处角度，而柔性节点（simple connections）应几乎不传递弯矩，并有设计所要求的转动能力。

AISC341-16按不同结构形式分别给出了连接要求，对于钢板剪力墙结构边缘构件的连接，规范指出应满足框架结构（moment frame system）的连接要求，采用FR或PR连接形式。

对FR连接，规范规定（AISC341-16第E章6b节，34页）刚性连接应满足传递弯矩和剪力的强度要求，并应考虑超强系数和硬化，按下式计算：对于弯矩： ≥ ∙ /Ry取值为1.1， 取值为1.0（LRFD设计法）或1.5（ASD设计法）；Mp对于剪力： ≥Lcf为梁净跨。

对PR连接，规范规定（AISC341-16第E章6b节，35页）半刚性连接应满足传递弯矩和剪力的强度要求，并在设计时考虑刚度和变形能力，包括对结构整体稳定性的影响。

对于弯矩：连接的名义抗弯强度（nominal flexure strength of connection）不应低于梁塑性弯矩Mp的50%；对于剪力：与刚性节点形式相同，将Mp替换为连接的名义抗弯强度即可。

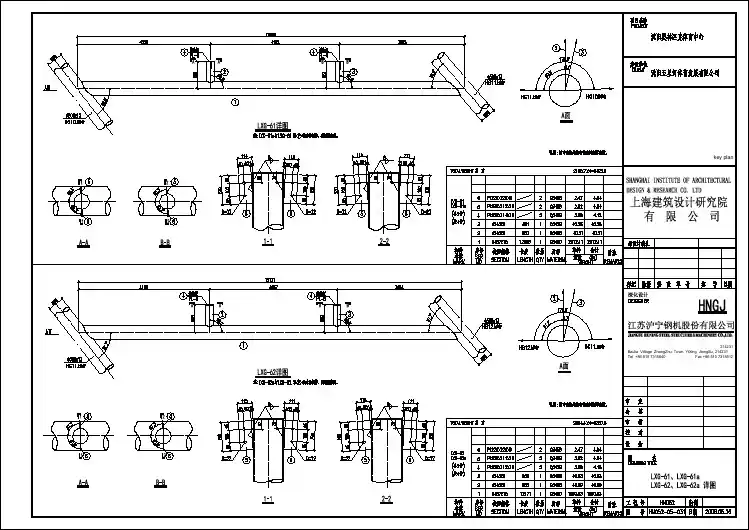

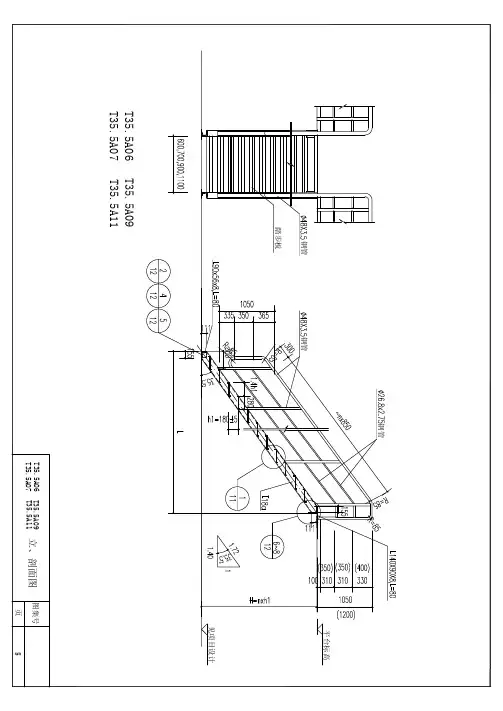

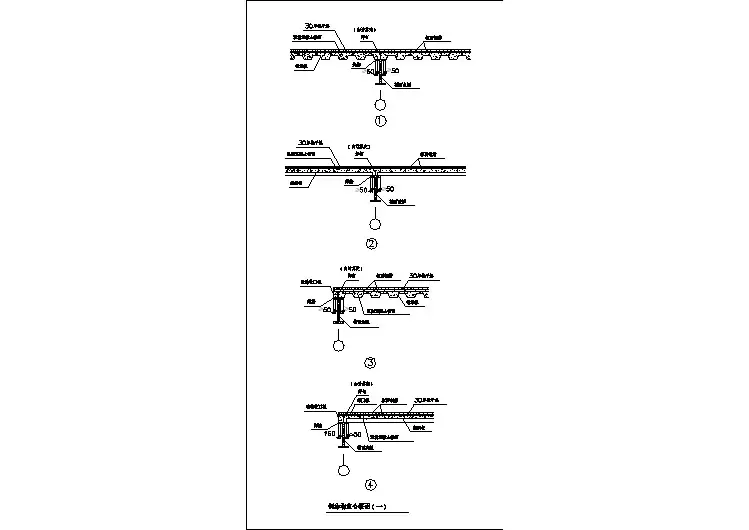

HUALU 1X02-2010华陆工程科技有限责任公司G O N G S I B I A O Z H U N S H E J I H U A L U 1X 02-2010目录目录………………………………………………………100 （共01张）钢结构节点详图说明…………………………… 101～106 （共06张）变截面H型钢柱工厂拼接……………………… 201、202 （共2张）H型钢柱工地拼接………………………………… 203、204 （共05张）梁与柱强轴刚接节点…………………………… 301～309 （共12张）梁与柱强轴铰接………………………………… 401、402 （共11张）梁与柱弱轴刚接节点…………………………………… 601 （共01张）梁与柱弱轴铰接………………………………… 701、702 （共11张）H型钢梁工厂拼接………………………………………801 （共01张）H型钢梁工地拼接………………………………………802 （共01张）H型钢柱节点域补强…………………………………901～906 （共06张）柱间支撑……………………………………………1001～1009 （共11张）H型钢柱间支撑工地拼接…………………………………1010 （共01张）梁与梁铰接连接……………………………………1101～1112 （共86张）水平支撑的连接节点………………………………1201～1206 （共06张）钢结构焊接连接节点通用图批准部门：华陆工程科技有限责任公司技管理术部标准编号：HUALU 1X02-2010主编单位：华陆工程科技有限责任公司土建室发布日期：2010年12月20日实行日期：2010年12月20日主编单位负责人：主编单位技术负责人：技术审定人：设计负责人：目录100说明：1.本套钢结构节点详图适用于非抗震及抗震等级低于或等于二级的一般工业与民用钢结构节点连接。

2.设计依据：《建筑结构可靠度设计统一标准》GB 50068-2001《钢结构设计规范》GB 50017-2003《建筑抗震设计规范》GB 50011-2010《高层民用建筑钢结构技术规程》JGJ 99-98《钢结构工程施工质量验收规范》GB 50205-2001《建筑钢结构焊接技术规程》JGJ 81-2002《建筑结构制图标准》GB/T 50105-2001《热扎H型钢和剖分T型钢》GB/T 11263-2005《焊接H型钢》YB 3301-20053.材料：3.1钢材采用Q235等级B、C、D的碳素结构钢及Q345等级B、C、D、E的低合金高强度结构钢。

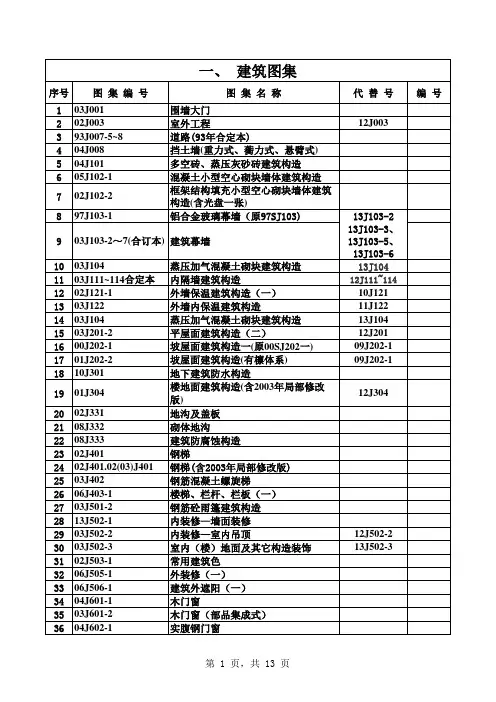

钢结构设计常用图集一览(一) 图集1.08CG03 轻型钢结构设计实例（国家建筑标准设计参考图）2.06SG515-1 轻型屋面梯形钢屋架（圆钢管、方钢管）06SG515-2 轻型屋面梯形钢屋架（剖分T型钢弦杆）06SG517-1 轻型屋面三角形钢屋架（圆钢管、方钢管）06SG517-2 轻型屋面三角形钢屋架（剖分T型钢弦杆）08SG510-1 轻型屋面平行弦钢屋架（圆钢管、方钢管）3.门式刚架轻型房屋钢结构（2004年局部修改版）[02(04)SG518-1]该图集为门式刚架钢结构体系的第一分册---单跨无吊车门式刚架，适用于单层厂房、展览厅、仓库、体育建筑等。

其包括的门式刚架的跨度为：12m、15m、18m、21m、24m、27m、30m、33m、33m、36m，共十种；根据不同的跨度选用了不同的柱距、肩高和坡度，其中柱距为：6m、7.5m 编制单位:中国建筑标准设计研究所4.多、高层民用建筑钢结构节点构造详图（含2004年局部修改版）[01SG519、01(04)SG519]编制单位:中国建筑标准设计研究所(二) 工具书1.罗邦富,魏明钟,沈祖炎,陈明辉.钢结构设计手册(第二版).中国建筑工业出版社,1989有传统钢结构方面的丰富资料. 另有同名上下册较新版本.2.李和华.钢结构连接节点设计手册.中国建筑工业出版社,1992有平面屋盖、网架和多高层等的钢结构节点的详细设计内容。

非常实用的一本工具书.3.喻立安,陶龙孙等.建筑结构设计施工图集---钢结构.中国建筑工业出版社,1995该书主要面向初学者，包含多个实例图. 有建筑钢结构设计图和施工详图编制方法。

是对国家制图规范的补充。

4.建筑构造资料集(下册).中国建筑工业出版社,1990虽然是一本出版比较早的书，但其中的很多资料仍很宝贵。

5.汪一骏.轻型钢结构设计指南(实例与图集).中国建筑工业出版社，20006.建筑结构静力计算手册.中国建筑工业出版社,1998典型的结构不必建模跑程序，可查表获得内力与变形。

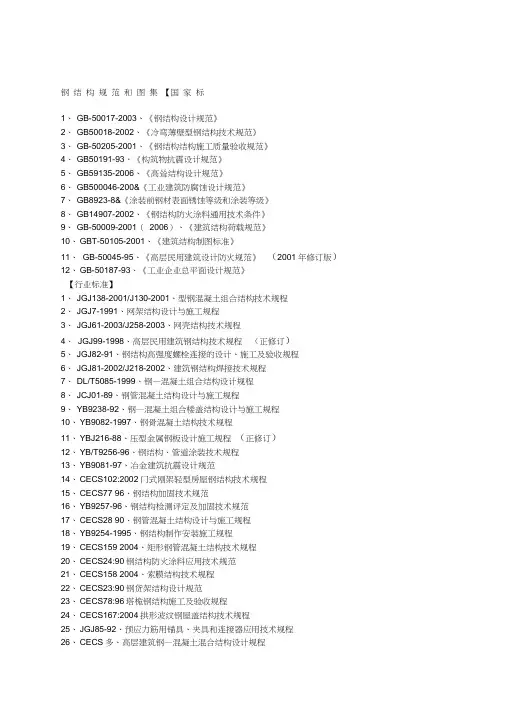

钢结构规范和图集【国家标1、GB-50017-2003、《钢结构设计规范》2、GB50018-2002、《冷弯薄壁型钢结构技术规范》3、GB-50205-2001、《钢结构结构施工质量验收规范》4、GB50191-93、《构筑物抗震设计规范》5、GB59135-2006、《高耸结构设计规范》6、GB500046-200&《工业建筑防腐蚀设计规范》7、GB8923-8&《涂装前钢材表面锈蚀等级和涂装等级》8、GB14907-2002、《钢结构防火涂料通用技术条件》9、GB-50009-2001（2006）、《建筑结构荷载规范》10、GBT-50105-2001、《建筑结构制图标准》11、GB-50045-95、《高层民用建筑设计防火规范》（2001年修订版）12、GB-50187-93、《工业企业总平面设计规范》【行业标准】1、JGJ138-2001/J130-2001、型钢混凝土组合结构技术规程2、JGJ7-1991、网架结构设计与施工规程3、JGJ61-2003/J258-2003、网壳结构技术规程4、JGJ99-1998、高层民用建筑钢结构技术规程（正修订）5、JGJ82-91、钢结构高强度螺栓连接的设计、施工及验收规程6、JGJ81-2002/J218-2002、建筑钢结构焊接技术规程7、DL/T5085-1999、钢—混凝土组合结构设计规程8、JCJ01-89、钢管混凝土结构设计与施工规程9、YB9238-92、钢—混凝土组合楼盖结构设计与施工规程10、YB9082-1997、钢骨混凝土结构技术规程11、YBJ216-88、压型金属钢板设计施工规程（正修订）12、YB/T9256-96、钢结构、管道涂装技术规程13、YB9081-97、冶金建筑抗震设计规范14、CECS102:2002门式刚架轻型房屋钢结构技术规程15、CECS77 96、钢结构加固技术规范16、YB9257-96、钢结构检测评定及加固技术规范17、CECS28 90、钢管混凝土结构设计与施工规程18、YB9254-1995、钢结构制作安装施工规程19、CECS159 2004、矩形钢管混凝土结构技术规程20、CECS24:90钢结构防火涂料应用技术规范21、CECS158 2004、索膜结构技术规程22、CECS23:90钢货架结构设计规范23、CECS78:96塔桅钢结构施工及验收规程24、CECS167:2004拱形波纹钢屋盖结构技术规程25、JGJ85-92、预应力筋用锚具、夹具和连接器应用技术规程26、CECS多、高层建筑钢—混凝土混合结构设计规程27、CECS热轧H型钢构件技术规程28、CECS钢结构住宅建筑设计技术规程29、CECS建筑拱形钢结构技术规程30、CECS钢龙骨结构技术规程31、CECS轻型房屋钢结构技术规程32、CECS冷弯型钢受力蒙皮结构技术规程33、CECS混凝土钢管叠合柱技术规程34、CECS钢管结构技术规程35、CECS预应力钢结构技术规程36、CECS建筑用铸钢节点技术规程37、CECS钢结构抗火设计规程【地方标准】1、DB29-57-2003/J10297-2003、天津市钢结构住宅设计规程2、DBJ13-51-2003/J10279-2003、钢管混凝土结构技术规程（福建省）3、DBJ13-61-2004/J10429-2004、钢—混凝土混合结构技术规程（福建省）4、DG/T08-008-2000/J10041-2000、建筑钢结构防火技术规程（上海市）5、DBJ08-68-97、轻型钢结构设计规程（上海市）6、DBJ01-616-2004/J10411-2004、建筑防火涂料（板）工程设计、施工与验收规程（北京市）7、DBJ08-32-92、高层建筑钢结构设计暂行规定（上海市）8、DBJ08-52-96、网架结构技术规程（上海市）9、DBJ08-97-2002、膜结构技术规范（上海市）10、DB29-140-2005/J10566-2005、天津市空间网格结构技术规程【钢材、钢制品与材料标准】1、GB/T699-1999、优质碳素结构钢2、GB/T700-1998、普通碳素结构钢3、GB5313-85、厚度方向性能钢板4、GB/T1591-1994、低合金高强度结构钢5、GB/T4171-2000、高耐候结构钢6、GB/T4172-2000、焊接结构用耐候钢7、GB/T19879-2005、建筑结构用钢板8、GB/T12754-91、彩色涂层钢板及钢带9、GB/T2518-2004、连续热镀锌钢板及钢带10、YB3301-1992、焊接H 型钢11、GB/T702-1986、热轧圆钢和方钢尺寸、外形、重量及允许偏差12、GB/T704-1988、热轧扁钢尺寸、外形、重量及允许偏差13、GB/T706-1988、热轧工字钢尺寸、外形、重量及允许偏差14、GB/T707-1988、热轧槽钢尺寸、外形、重量及允许偏差15、GB/T9787-1988、热轧等边角钢尺寸、外形、重量及允许偏差16、GB/T9788-1988、热轧不等边角钢尺寸、外形、重量及允许偏差17、GB7659-1987、焊接结构用碳素钢铸件18、GB/T8162-1999、结构用无缝钢管19、GB/T8163-1999、输送流体用无缝钢管20、GB/T9711-1997、螺旋焊钢管22、JG/T137-2001、结构用高频焊接薄壁H型钢23、GB/T11253-1989、碳素结构钢和低合金结构钢热轧厚钢板和钢带24、GB/T2517-1981、一般结构用热连轧钢板和钢带25、GB/T716-1991、碳素结构钢冷轧钢带26、GB/T3274-1988、碳素结构钢和低合金结构钢冷轧薄钢板和钢带27、GB/T3524-1992、碳素结构钢和低合金结构钢热轧钢带28、GB11352-89、一般工程用铸造碳钢件29、GB/T11263-1998、热轧H型钢和剖分T型钢30、GB/T6723-1986、通用冷弯开口型钢尺寸、外形、重量及允许偏差31、GB/T6724-1986、冷弯波形钢板32、GB/T6728-2002、结构用冷弯空心型钢尺寸、外形、重量及允许偏差33、GB/T3277-1991、花纹钢板34、YB/T4001-1998、钢格栅板35、GB/T14975-2002、结构用不锈钢无缝钢管36、JG11-1999、钢网架焊接球节点37、GB/T17955-2000、球型支座技术条件38、JG144-2002、门式刚架轻型房屋钢构件39、GB/T12755-91、建筑用压型钢板40、CJ3077-1998、建筑缆索用钢丝41、CJ3058-1996、塑料护套半平行钢丝拉索42、JG689-1998、金属面聚苯乙烯夹芯板43、JG/T868-2000、金属面硬质聚氨酯夹芯板44、JG/T869-2000、金属面岩棉、矿渣棉夹芯板【紧固件产品标准】1、GB/T3632〜3633-83、钢结构用扭剪型高强度螺栓连接副技术条件2、GB/T1228〜1231-91、钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件3、GB/T16939-1997、钢网架螺栓球节点用高强度螺栓4、GB10432-10433-89、圆柱头焊钉5、GB/〜、栓接结构用紧固件6、GB/T5780-2000、六角头螺栓C级7、GB/T5782-2000、六角头螺栓（A级、B级）8、GB/、紧固件机械性能、螺栓、螺钉和螺柱9、GB/〜4--2002、自钻自攻螺钉10、GB/T5282〜5285自攻螺钉【焊接材料标准】1、GB/T5117-1995、碳钢焊条2、GB/T5118-1995、低合金钢焊条3、GB1300-77、焊接用钢丝4、GB/T3429- 2002、焊接用钢盘条5、GB5293-1999、埋弧焊用碳钢焊丝和焊剂6、GB12470-2003、埋弧焊用低合金钢焊丝和焊剂7、GB10045-1988、碳钢药芯焊丝9、GB/T14493- 1998、低合金钢药芯焊丝10、GB/T14598-1994、气体保护焊用钢丝11、GB/T8110-1995、气体保护电弧焊用碳钢低合金钢焊丝12、YB/T5092-1996、焊接用不锈钢钢丝【设计标准图】1、05G511、梯形钢屋架2、05G512钢天窗架3、05G513钢托架4、05G514-1、12m实腹式钢吊车梁轻级工作制（A1〜A3）Q235钢5、05G514-2〜3、12m实腹式钢吊车梁中级工作制（A4〜A5）Q235、Q345钢6、05G514-4、12m实腹式钢吊车梁重级工作制（A6〜A7）Q345钢7、05G515轻型屋面梯形钢屋架8、05G516轻型屋面钢天窗架9、05G517-1〜5、轻型屋面三角形钢屋架10、02SG518-1、门式刚架轻型房屋钢结构（无吊车）（含2004年局部修改）11、02SG518-2、门式刚架轻型房屋钢结构（有悬挂吊车）12、04SG518-3、门式刚架轻型房屋钢结构（有吊车）13、01SG519多、高层民用建筑钢结构节点构造详图（含2004年局部修改）14、01SG519-1、多、高层民用建筑钢结构节点连接（次梁与主梁的简支螺栓连接拼接）15、01SG519-2、多、高层民用建筑钢结构节点连接（主梁的全栓拼接）16、SG520-1〜2、钢吊车梁17、SG521-1〜4、钢檩条、钢墙梁18、05SG522钢与混凝土组合楼（屋）盖结构构造19、05SG523型钢混凝土组合结构构造20、05G525吊车轨道联结及车挡21、05G359-4、悬挂运输设备轨道22、04G337、吊车走道板；主梁的栓焊。
