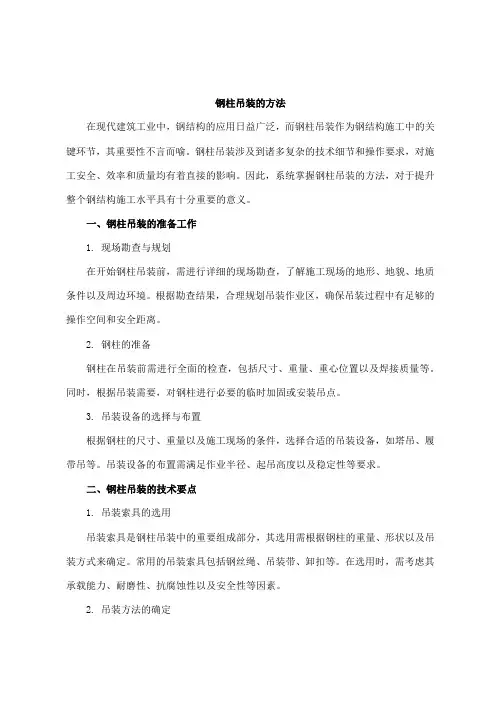

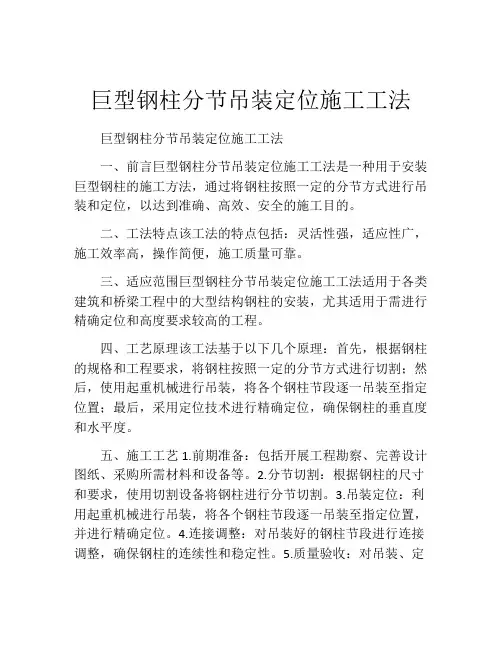

钢柱吊装的方法在现代建筑工业中,钢结构的应用日益广泛,而钢柱吊装作为钢结构施工中的关键环节,其重要性不言而喻。
钢柱吊装涉及到诸多复杂的技术细节和操作要求,对施工安全、效率和质量均有着直接的影响。
因此,系统掌握钢柱吊装的方法,对于提升整个钢结构施工水平具有十分重要的意义。
一、钢柱吊装的准备工作1. 现场勘查与规划在开始钢柱吊装前,需进行详细的现场勘查,了解施工现场的地形、地貌、地质条件以及周边环境。
根据勘查结果,合理规划吊装作业区,确保吊装过程中有足够的操作空间和安全距离。
2. 钢柱的准备钢柱在吊装前需进行全面的检查,包括尺寸、重量、重心位置以及焊接质量等。
同时,根据吊装需要,对钢柱进行必要的临时加固或安装吊点。
3. 吊装设备的选择与布置根据钢柱的尺寸、重量以及施工现场的条件,选择合适的吊装设备,如塔吊、履带吊等。
吊装设备的布置需满足作业半径、起吊高度以及稳定性等要求。
二、钢柱吊装的技术要点1. 吊装索具的选用吊装索具是钢柱吊装中的重要组成部分,其选用需根据钢柱的重量、形状以及吊装方式来确定。
常用的吊装索具包括钢丝绳、吊装带、卸扣等。
在选用时,需考虑其承载能力、耐磨性、抗腐蚀性以及安全性等因素。
2. 吊装方法的确定钢柱吊装的方法有多种,如旋转吊装法、滑行吊装法等。
在确定吊装方法时,需综合考虑钢柱的形状、尺寸、重量以及施工现场的条件等因素。
同时,还需对吊装过程进行详细的受力分析和稳定性计算,确保吊装安全。
3. 吊装过程的控制在钢柱吊装过程中,需对吊装速度、吊装角度以及钢柱的姿态进行严格控制。
通过调整吊装索具的长度和角度,实现钢柱的平稳起吊和准确就位。
同时,还需密切关注吊装设备的运行状况,确保其稳定可靠。
三、钢柱吊装的安全措施1. 人员安全在钢柱吊装过程中,需对所有参与吊装的人员进行严格的安全教育和技术交底。
吊装时,所有人员需佩戴齐全的安全防护用品,并严格遵守吊装现场的安全规定。
2. 设备安全吊装设备在使用前需进行全面的检查和维护,确保其性能良好。

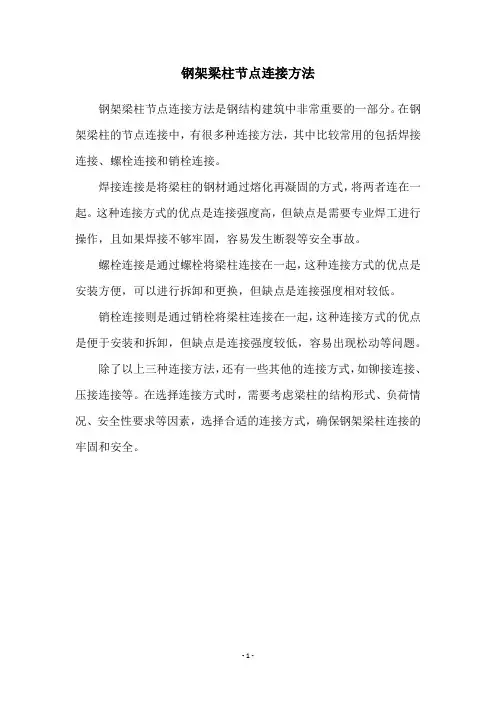

钢架梁柱节点连接方法
钢架梁柱节点连接方法是钢结构建筑中非常重要的一部分。
在钢架梁柱的节点连接中,有很多种连接方法,其中比较常用的包括焊接连接、螺栓连接和销栓连接。
焊接连接是将梁柱的钢材通过熔化再凝固的方式,将两者连在一起。
这种连接方式的优点是连接强度高,但缺点是需要专业焊工进行操作,且如果焊接不够牢固,容易发生断裂等安全事故。
螺栓连接是通过螺栓将梁柱连接在一起,这种连接方式的优点是安装方便,可以进行拆卸和更换,但缺点是连接强度相对较低。
销栓连接则是通过销栓将梁柱连接在一起,这种连接方式的优点是便于安装和拆卸,但缺点是连接强度较低,容易出现松动等问题。
除了以上三种连接方法,还有一些其他的连接方式,如铆接连接、压接连接等。
在选择连接方式时,需要考虑梁柱的结构形式、负荷情况、安全性要求等因素,选择合适的连接方式,确保钢架梁柱连接的牢固和安全。
- 1 -。

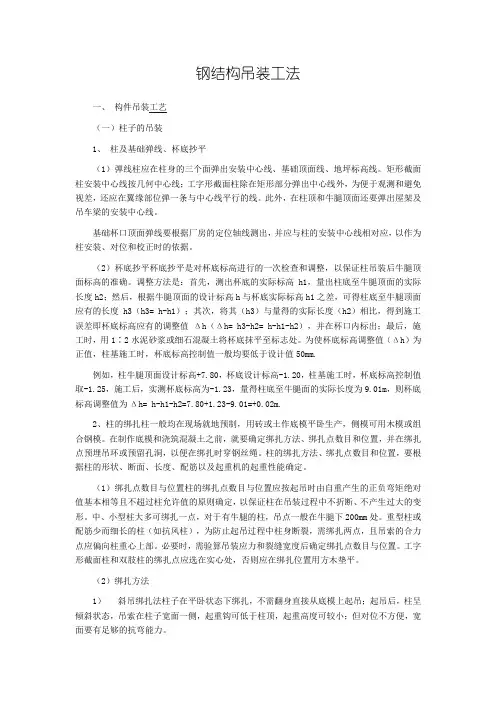

钢结构吊装工法一、构件吊装工艺(一)柱子的吊装1、柱及基础弹线、杯底抄平(1)弹线柱应在柱身的三个面弹出安装中心线、基础顶面线、地坪标高线。
矩形截面柱安装中心线按几何中心线;工字形截面柱除在矩形部分弹出中心线外,为便于观测和避免视差,还应在翼缘部位弹一条与中心线平行的线。
此外,在柱顶和牛腿顶面还要弹出屋架及吊车梁的安装中心线。
基础杯口顶面弹线要根据厂房的定位轴线测出,并应与柱的安装中心线相对应,以作为柱安装、对位和校正时的依据。
(2)杯底抄平杯底抄平是对杯底标高进行的一次检查和调整,以保证柱吊装后牛腿顶面标高的准确。
调整方法是:首先,测出杯底的实际标高h1,量出柱底至牛腿顶面的实际长度h2;然后,根据牛腿顶面的设计标高h与杯底实际标高h1之差,可得柱底至牛腿顶面应有的长度h3(h3= h-h1);其次,将其(h3)与量得的实际长度(h2)相比,得到施工误差即杯底标高应有的调整值Δh(Δh= h3-h2= h-h1-h2),并在杯口内标出;最后,施工时,用1∶2水泥砂浆或细石混凝土将杯底抹平至标志处。
为使杯底标高调整值(Δh)为正值,柱基施工时,杯底标高控制值一般均要低于设计值50mm.例如,柱牛腿顶面设计标高+7.80,杯底设计标高-1.20,柱基施工时,杯底标高控制值取-1.25,施工后,实测杯底标高为-1.23,量得柱底至牛腿面的实际长度为9.01m,则杯底标高调整值为Δh= h-h1-h2=7.80+1.23-9.01=+0.02m.2、柱的绑扎柱一般均在现场就地预制,用砖或土作底模平卧生产,侧模可用木模或组合钢模。
在制作底模和浇筑混凝土之前,就要确定绑扎方法、绑扎点数目和位置,并在绑扎点预埋吊环或预留孔洞,以便在绑扎时穿钢丝绳。
柱的绑扎方法、绑扎点数目和位置,要根据柱的形状、断面、长度、配筋以及起重机的起重性能确定。
(1)绑扎点数目与位置柱的绑扎点数目与位置应按起吊时由自重产生的正负弯矩绝对值基本相等且不超过柱允许值的原则确定,以保证柱在吊装过程中不折断、不产生过大的变形。

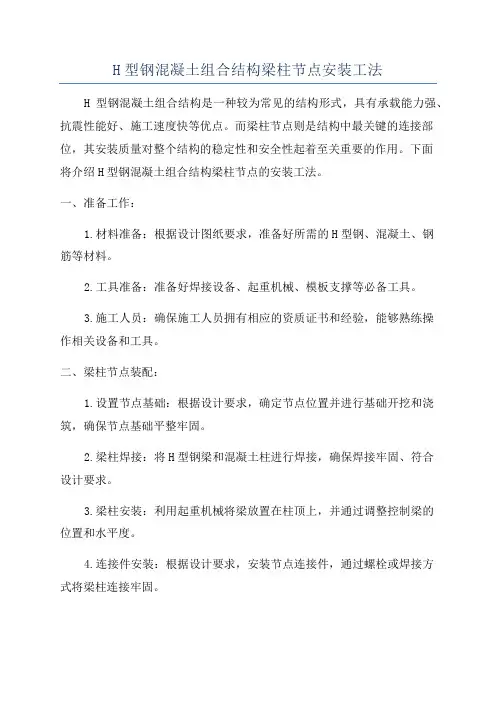

H型钢混凝土组合结构梁柱节点安装工法H型钢混凝土组合结构是一种较为常见的结构形式,具有承载能力强、抗震性能好、施工速度快等优点。
而梁柱节点则是结构中最关键的连接部位,其安装质量对整个结构的稳定性和安全性起着至关重要的作用。
下面将介绍H型钢混凝土组合结构梁柱节点的安装工法。
一、准备工作:1.材料准备:根据设计图纸要求,准备好所需的H型钢、混凝土、钢筋等材料。
2.工具准备:准备好焊接设备、起重机械、模板支撑等必备工具。
3.施工人员:确保施工人员拥有相应的资质证书和经验,能够熟练操作相关设备和工具。
二、梁柱节点装配:1.设置节点基础:根据设计要求,确定节点位置并进行基础开挖和浇筑,确保节点基础平整牢固。
2.梁柱焊接:将H型钢梁和混凝土柱进行焊接,确保焊接牢固、符合设计要求。
3.梁柱安装:利用起重机械将梁放置在柱顶上,并通过调整控制梁的位置和水平度。
4.连接件安装:根据设计要求,安装节点连接件,通过螺栓或焊接方式将梁柱连接牢固。
5.节点加固:在节点处设置加固件,提高节点的受力性能和整体稳定性。
6.模板拆除:待节点连接件固定稳定后,拆除节点周围的支模,确保节点组装完成。
三、验收与调试:1.节点质量检查:进行节点连接件的质量检查,确保连接牢固、符合设计要求。
2.节点位置调整:如有必要,进行节点位置的微调,确保节点的位置和水平度符合要求。
3.预应力张拉:根据设计要求进行预应力张拉,提高节点的抗拉性能。
4.试验验收:进行节点的静载试验和抗震试验,确保节点安装质量合格。
通过以上步骤的施工,可以确保H型钢混凝土组合结构梁柱节点的安装质量和可靠性。
在进行梁柱节点安装时,需要严格遵循设计要求和相关施工规范,确保节点连接稳定、牢固,从而提高结构整体的安全性和稳定性。

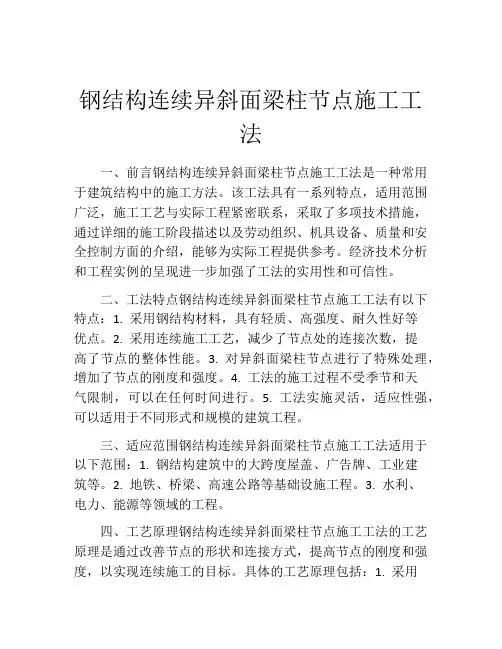

钢结构连续异斜面梁柱节点施工工法一、前言钢结构连续异斜面梁柱节点施工工法是一种常用于建筑结构中的施工方法。
该工法具有一系列特点,适用范围广泛,施工工艺与实际工程紧密联系,采取了多项技术措施,通过详细的施工阶段描述以及劳动组织、机具设备、质量和安全控制方面的介绍,能够为实际工程提供参考。
经济技术分析和工程实例的呈现进一步加强了工法的实用性和可信性。
二、工法特点钢结构连续异斜面梁柱节点施工工法有以下特点:1. 采用钢结构材料,具有轻质、高强度、耐久性好等优点。
2. 采用连续施工工艺,减少了节点处的连接次数,提高了节点的整体性能。
3. 对异斜面梁柱节点进行了特殊处理,增加了节点的刚度和强度。
4. 工法的施工过程不受季节和天气限制,可以在任何时间进行。
5. 工法实施灵活,适应性强,可以适用于不同形式和规模的建筑工程。
三、适应范围钢结构连续异斜面梁柱节点施工工法适用于以下范围:1. 钢结构建筑中的大跨度屋盖、广告牌、工业建筑等。
2. 地铁、桥梁、高速公路等基础设施工程。
3. 水利、电力、能源等领域的工程。
四、工艺原理钢结构连续异斜面梁柱节点施工工法的工艺原理是通过改善节点的形状和连接方式,提高节点的刚度和强度,以实现连续施工的目标。
具体的工艺原理包括:1. 采用特殊的异斜面节点设计,增加节点连接面积,提高节点的刚度。
2. 在节点处设置钢板加强筋,增加节点的强度。
3. 通过预埋螺栓和焊接技术,固定节点的连接件,确保节点的稳定性和可靠性。
4. 采取适当的施工顺序和施工方法,确保节点连接的连续性和完整性。
五、施工工艺钢结构连续异斜面梁柱节点施工工艺包括以下阶段:1. 准备工作:施工前的准备工作,包括场地清理、物资采购等。
2. 主体结构施工:梁柱的制作、安装和连接。
3. 异斜面节点处理:节点的特殊处理,包括钢板加强筋的设置、预埋螺栓和焊接技术的应用。
4. 节点连接和固定:节点连接件的安装和固定。
5. 检查和调整:对节点的连接和固定进行检查和调整,确保节点的稳定性和可靠性。

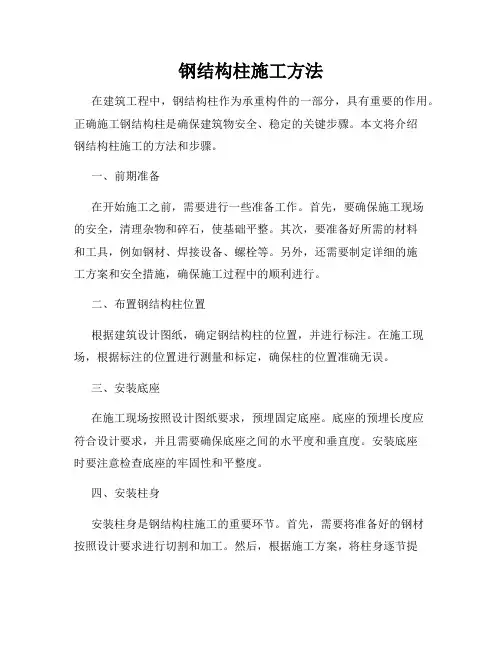

钢结构柱施工方法在建筑工程中,钢结构柱作为承重构件的一部分,具有重要的作用。
正确施工钢结构柱是确保建筑物安全、稳定的关键步骤。
本文将介绍钢结构柱施工的方法和步骤。
一、前期准备在开始施工之前,需要进行一些准备工作。
首先,要确保施工现场的安全,清理杂物和碎石,使基础平整。
其次,要准备好所需的材料和工具,例如钢材、焊接设备、螺栓等。
另外,还需要制定详细的施工方案和安全措施,确保施工过程中的顺利进行。
二、布置钢结构柱位置根据建筑设计图纸,确定钢结构柱的位置,并进行标注。
在施工现场,根据标注的位置进行测量和标定,确保柱的位置准确无误。
三、安装底座在施工现场按照设计图纸要求,预埋固定底座。
底座的预埋长度应符合设计要求,并且需要确保底座之间的水平度和垂直度。
安装底座时要注意检查底座的牢固性和平整度。
四、安装柱身安装柱身是钢结构柱施工的重要环节。
首先,需要将准备好的钢材按照设计要求进行切割和加工。
然后,根据施工方案,将柱身逐节提升至预定位置。
在提升柱身的过程中,要注意使用合适的起重设备,并进行牢固的固定和防滑措施。
五、焊接连接在将钢结构柱身提升到预定位置后,需要进行柱身之间的连接。
根据设计方案和施工图纸要求,采用适当的焊接方法进行连接。
焊接过程中要保证焊缝的质量和可靠性,确保连接的稳固性和强度。
六、质量检验在完成钢结构柱的施工后,要进行质量检验。
检查连接处的焊缝、螺栓和底座的牢固性和尺寸是否符合设计要求。
同时,还需要进行柱身的垂直度和水平度检查,确保柱身安装的垂直度和平整度。
七、防腐处理钢结构柱在施工完成后,还需要进行防腐处理。
根据建筑要求和环境条件,选用合适的防腐涂料对柱身进行喷涂或刷涂,增加其使用寿命和抗腐蚀能力。
八、总结钢结构柱的施工涉及多个环节和步骤,需要仔细规划和认真执行。
只有确保每个步骤的准确性和可靠性,才能确保钢结构柱的安全和稳定。
施工人员在操作过程中要注意安全,按照要求使用合适的工具和设备,并遵循相关的安全规范和操作规程。

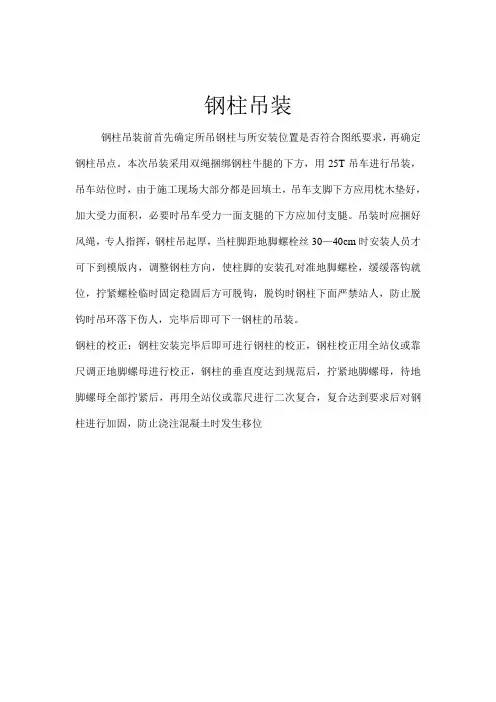

钢柱吊装
钢柱吊装前首先确定所吊钢柱与所安装位置是否符合图纸要求,再确定钢柱吊点。
本次吊装采用双绳捆绑钢柱牛腿的下方,用25T吊车进行吊装,吊车站位时,由于施工现场大部分都是回填土,吊车支脚下方应用枕木垫好,加大受力面积,必要时吊车受力一面支腿的下方应加付支腿。
吊装时应捆好风绳,专人指挥,钢柱吊起厚,当柱脚距地脚螺栓丝30—40cm时安装人员才可下到模版内,调整钢柱方向,使柱脚的安装孔对准地脚螺栓,缓缓落钩就位,拧紧螺栓临时固定稳固后方可脱钩,脱钩时钢柱下面严禁站人,防止脱钩时吊环落下伤人,完毕后即可下一钢柱的吊装。
钢柱的校正:钢柱安装完毕后即可进行钢柱的校正,钢柱校正用全站仪或靠尺调正地脚螺母进行校正,钢柱的垂直度达到规范后,拧紧地脚螺母,待地脚螺母全部拧紧后,再用全站仪或靠尺进行二次复合,复合达到要求后对钢柱进行加固,防止浇注混凝土时发生移位
钢梁的安装
钢梁的安装采用25T或20T吊车进行吊装,吊装时首先确定所吊的钢梁是否与对应的钢柱相符合,确定后先把连接板在地面与串上,螺帽应在一个方向,用两根钢丝绳绑好钢梁,绑好风绳,钢梁吊到对应高度后于钢柱进行对接,穿好的高强螺栓临时固定后,即可松钩,然后再对钢梁进行校正,校正时用千斤顶和钢管架对钢梁进行标高控制,待梁头标高调到所需标高后,再调梁的中线,用垂线把梁的中线与轴线对应,把高强螺栓拧紧并达到初拧公斤数(初拧1010 kg)然后再把下翼缘的连接板进行固定,焊好上下翼缘与柱的对接焊缝,再固定上下翼缘板的连接板,再把高强螺栓拧紧,达到终拧公斤数(终拧1684 kg),然后把千斤顶拆下,复测梁头标高是否有变动,标高确定无误后再进行上下连接板的焊接。

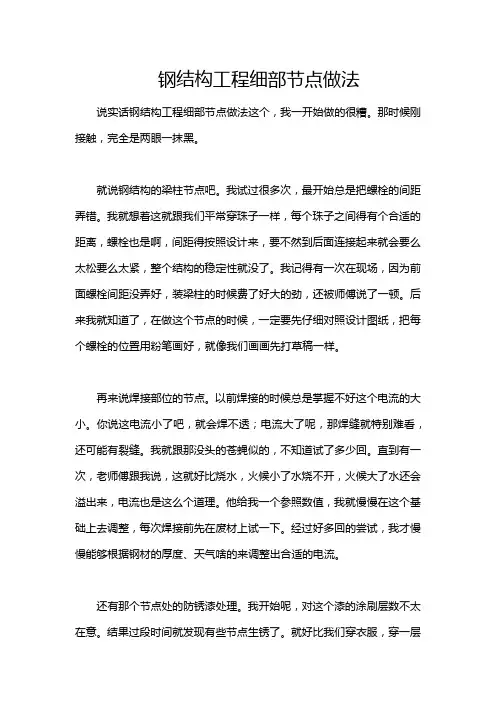

钢结构工程细部节点做法说实话钢结构工程细部节点做法这个,我一开始做的很糟。
那时候刚接触,完全是两眼一抹黑。
就说钢结构的梁柱节点吧。
我试过很多次,最开始总是把螺栓的间距弄错。
我就想着这就跟我们平常穿珠子一样,每个珠子之间得有个合适的距离,螺栓也是啊,间距得按照设计来,要不然到后面连接起来就会要么太松要么太紧,整个结构的稳定性就没了。
我记得有一次在现场,因为前面螺栓间距没弄好,装梁柱的时候费了好大的劲,还被师傅说了一顿。
后来我就知道了,在做这个节点的时候,一定要先仔细对照设计图纸,把每个螺栓的位置用粉笔画好,就像我们画画先打草稿一样。
再来说焊接部位的节点。
以前焊接的时候总是掌握不好这个电流的大小。
你说这电流小了吧,就会焊不透;电流大了呢,那焊缝就特别难看,还可能有裂缝。
我就跟那没头的苍蝇似的,不知道试了多少回。
直到有一次,老师傅跟我说,这就好比烧水,火候小了水烧不开,火候大了水还会溢出来,电流也是这么个道理。
他给我一个参照数值,我就慢慢在这个基础上去调整,每次焊接前先在废材上试一下。
经过好多回的尝试,我才慢慢能够根据钢材的厚度、天气啥的来调整出合适的电流。
还有那个节点处的防锈漆处理。
我开始呢,对这个漆的涂刷层数不太在意。
结果过段时间就发现有些节点生锈了。
就好比我们穿衣服,穿一层很薄的衣服在冬天肯定会冷,这防锈漆层数少了就不能很好地保护钢结构。
后来我知道,最少得刷两到三层,每一层都要等它彻底干了再刷下一层。
我有时为了图快,在一些附件的安装上不按照顺序来。
结果又出问题了,就像搭积木如果顺序错了最后肯定搭不成想要的形状。
后来我就意识到,附件安装必须严格按照顺序,这样才能保证节点的各个部分都安装准确。
钢结构工程细部节点做法真的需要不断摸索不断积累经验啊。

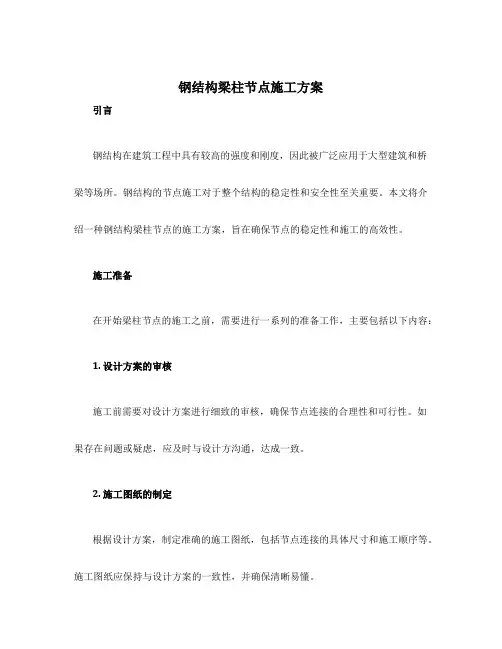

钢结构梁柱节点施工方案引言钢结构在建筑工程中具有较高的强度和刚度,因此被广泛应用于大型建筑和桥梁等场所。
钢结构的节点施工对于整个结构的稳定性和安全性至关重要。
本文将介绍一种钢结构梁柱节点的施工方案,旨在确保节点的稳定性和施工的高效性。
施工准备在开始梁柱节点的施工之前,需要进行一系列的准备工作,主要包括以下内容:1. 设计方案的审核施工前需要对设计方案进行细致的审核,确保节点连接的合理性和可行性。
如果存在问题或疑虑,应及时与设计方沟通,达成一致。
2. 施工图纸的制定根据设计方案,制定准确的施工图纸,包括节点连接的具体尺寸和施工顺序等。
施工图纸应保持与设计方案的一致性,并确保清晰易懂。
3. 材料和设备的准备准备所需的钢材、焊接材料、螺栓等施工材料,并对其进行质量检查,确保符合相关标准和要求。
同时,准备好所需的施工设备,如起重机械、焊接机等。
施工步骤1. 钢梁的安装首先,根据施工图纸的要求,将钢梁安装到设计位置上。
使用起重机械将钢梁吊装到预定位置,并通过调整保持其水平和垂直。
确保钢梁安装牢固和稳定。
2. 柱端加工根据设计要求,对柱子的端面进行加工。
柱子端面加工的目的是为了保证梁柱节点的连接平整。
加工方式可以采用切割、铣削等工艺。
3. 梁柱连接件的焊接将梁柱连接件焊接到梁和柱上。
焊接应符合相关标准和要求,确保焊缝牢固和质量合格。
在焊接过程中,需要注意焊接温度和时间的控制,避免焊接过热或过冷。
4. 焊缝的检查焊接完成后,对焊缝进行检查。
主要内容包括焊缝的牢固性、焊缝的质量以及焊接后的变形情况等。
如发现问题,应及时进行修正,并重新进行检查。
5. 螺栓的安装在梁柱连接件焊接完成后,安装螺栓进行二次固定。
确保螺栓的数量和尺寸与设计要求相符,并按照预定的扭矩进行拧紧。
螺栓的安装应均匀分布,保证梁柱的连接均衡。
6. 施工记录和验收完成梁柱节点的施工后,应及时填写施工记录,包括施工过程中的关键步骤、材料使用情况以及问题处理等。

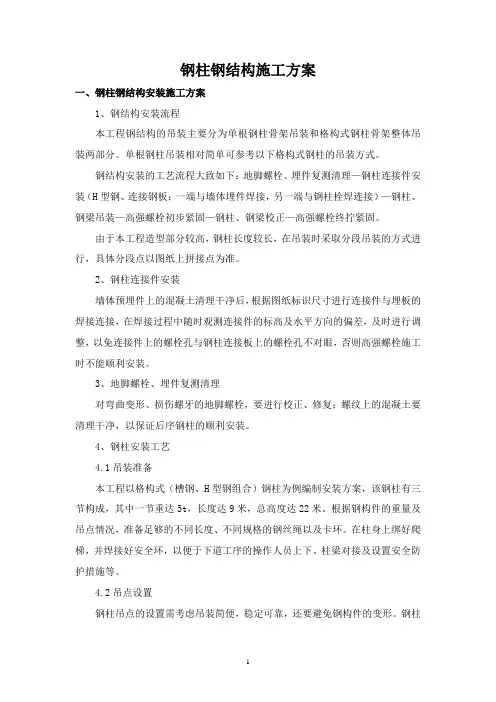

钢柱钢结构施工方案一、钢柱钢结构安装施工方案1、钢结构安装流程本工程钢结构的吊装主要分为单根钢柱骨架吊装和格构式钢柱骨架整体吊装两部分。
单根钢柱吊装相对简单可参考以下格构式钢柱的吊装方式。
钢结构安装的工艺流程大致如下:地脚螺栓、埋件复测清理—钢柱连接件安装(H型钢、连接钢板;一端与墙体埋件焊接,另一端与钢柱栓焊连接)—钢柱、钢梁吊装—高强螺栓初步紧固—钢柱、钢梁校正—高强螺栓终拧紧固。
由于本工程造型部分较高,钢柱长度较长,在吊装时采取分段吊装的方式进行,具体分段点以图纸上拼接点为准。
2、钢柱连接件安装墙体预埋件上的混凝土清理干净后,根据图纸标识尺寸进行连接件与埋板的焊接连接,在焊接过程中随时观测连接件的标高及水平方向的偏差,及时进行调整,以免连接件上的螺栓孔与钢柱连接板上的螺栓孔不对眼,否则高强螺栓施工时不能顺利安装。
3、地脚螺栓、埋件复测清理对弯曲变形、损伤螺牙的地脚螺栓,要进行校正、修复;螺纹上的混凝土要清理干净,以保证后序钢柱的顺利安装。
4、钢柱安装工艺4.1吊装准备本工程以格构式(槽钢、H型钢组合)钢柱为例编制安装方案,该钢柱有三节构成,其中一节重达5t,长度达9米,总高度达22米。
根据钢构件的重量及吊点情况,准备足够的不同长度、不同规格的钢丝绳以及卡环。
在柱身上绑好爬梯,并焊接好安全环,以便于下道工序的操作人员上下、柱梁对接及设置安全防护措施等。
4.2吊点设置钢柱吊点的设置需考虑吊装简便,稳定可靠,还要避免钢构件的变形。
钢柱吊点设置在每个钢柱的顶部,在每个柱头焊接两块吊板,吊板具体位置焊接在柱头与腹板同一平面的翼缘板上。
为了保证吊装平衡,防止钢柱起吊时在地面拖拉造成地面和钢柱损伤,钢柱下方应垫好枕木。
其吊装示意图如下:钢柱吊装点示意图4.3钢柱安装预埋件、地脚螺栓复测完成后,进行钢柱的安装。
根据钢柱柱底标高调整好地脚螺栓上的螺帽,后在螺帽上垫好垫块。
(1)钢构件起吊安装:考虑到本工程造型部分较高,钢柱的吊装采用50t汽车吊(后附50T汽车吊吊装性能)。
钢结构吊柱节点做法
钢结构吊柱节点是在钢结构建筑中连接柱和梁的重要部分,其合理的设计和施
工对于保证建筑的稳定性和安全性具有至关重要的作用。
以下是钢结构吊柱节点的一般做法:
1. 材料选择:钢结构吊柱节点常使用优质的钢材进行制作,钢材应符合相关标
准和规定,具有良好的可焊性和抗腐蚀性能。
2. 设计原则:在设计钢结构吊柱节点时,要根据具体情况确定节点的类型和尺寸。
常见的节点类型包括刚性节点、半刚性节点和铰接节点。
设计时应充分考虑受力情况、荷载传递方式以及节点的强度和刚度要求。
3. 柱与梁的连接:通常情况下,钢结构柱和梁之间的连接采用焊接或螺栓连接。
焊接连接具有较高的强度和刚度,但需要考虑焊缝的质量和施工难度。
螺栓连接则更易于拆卸和调整。
4. 节点细节处理:在钢结构吊柱节点的设计和施工中,还需要注意细节处理。
例如,焊缝的质量应符合相关标准,焊缝表面应光滑。
对于螺栓连接,在选择螺栓规格和数量时要符合设计要求,并应采取有效的防松措施。
5. 质量控制:钢结构吊柱节点的质量控制非常重要。
在节点施工过程中,需要
进行严格的检测和监督,确保节点的质量和安全性。
同时,施工人员应按照相关规范和标准操作,遵守安全操作规程。
总之,钢结构吊柱节点的设计和施工是钢结构建筑中的重要环节。
正确选择材料,合理设计节点,精细施工,严格质量控制是保证钢结构吊柱节点安全可靠的关键。
在实际工程中,应根据具体要求和规范进行设计和施工,确保钢结构建筑的稳定性和安全性。
