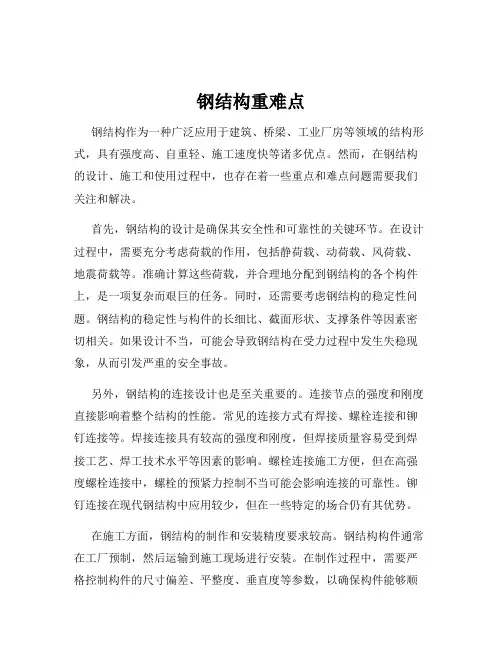

钢结构重难点钢结构作为一种广泛应用于建筑、桥梁、工业厂房等领域的结构形式,具有强度高、自重轻、施工速度快等诸多优点。
然而,在钢结构的设计、施工和使用过程中,也存在着一些重点和难点问题需要我们关注和解决。
首先,钢结构的设计是确保其安全性和可靠性的关键环节。
在设计过程中,需要充分考虑荷载的作用,包括静荷载、动荷载、风荷载、地震荷载等。
准确计算这些荷载,并合理地分配到钢结构的各个构件上,是一项复杂而艰巨的任务。
同时,还需要考虑钢结构的稳定性问题。
钢结构的稳定性与构件的长细比、截面形状、支撑条件等因素密切相关。
如果设计不当,可能会导致钢结构在受力过程中发生失稳现象,从而引发严重的安全事故。
另外,钢结构的连接设计也是至关重要的。
连接节点的强度和刚度直接影响着整个结构的性能。
常见的连接方式有焊接、螺栓连接和铆钉连接等。
焊接连接具有较高的强度和刚度,但焊接质量容易受到焊接工艺、焊工技术水平等因素的影响。
螺栓连接施工方便,但在高强度螺栓连接中,螺栓的预紧力控制不当可能会影响连接的可靠性。
铆钉连接在现代钢结构中应用较少,但在一些特定的场合仍有其优势。
在施工方面,钢结构的制作和安装精度要求较高。
钢结构构件通常在工厂预制,然后运输到施工现场进行安装。
在制作过程中,需要严格控制构件的尺寸偏差、平整度、垂直度等参数,以确保构件能够顺利安装。
安装过程中,需要精确测量和定位,保证各个构件之间的连接准确无误。
同时,钢结构的施工还需要考虑施工顺序和施工方法的合理性。
例如,在大跨度钢结构的施工中,常常采用分段吊装、高空拼装等方法,需要制定详细的施工方案,以确保施工过程的安全和质量。
钢结构的防腐和防火处理也是不容忽视的重难点。
钢材在大气环境中容易发生锈蚀,降低结构的承载能力和耐久性。
因此,需要采取有效的防腐措施,如涂刷防腐涂料、采用镀锌钢材等。
同时,钢结构的耐火性能较差,在火灾发生时容易迅速升温失去强度。
为了满足防火要求,需要对钢结构进行防火处理,如喷涂防火涂料、包裹防火板材等。
钢结构工程施工存在问题一、设计问题1、设计不合理在钢结构工程中,设计是非常重要的一环,设计不合理可能会导致工程质量问题。
常见的设计问题包括结构强度计算不准确、连接节点设计不合理等。
对于这些问题,建议提前进行全面的设计评审,确保设计方案科学合理。
2、设计文件不全在实际施工过程中,设计施工图纸中的内容是否齐全完整直接关系到工程的施工进度和质量。
有时由于设计单位工作繁忙或人员交流不畅,设计文件可能存在不完整或者矛盾的情况。
为了避免这种情况的发生,建议在施工前对设计文件进行认真审查,发现问题及时沟通解决。
二、材料问题1、材料质量不过关钢结构工程中使用的钢材质量直接影响工程的承载能力和使用寿命。
在选择材料时,必须确保其符合相关标准要求。
有时为了追求利润或者其他目的,一些承包商可能会采购劣质材料,这种情况会对工程质量造成严重影响。
因此,在施工过程中应对材料进行严格把控,杜绝使用劣质材料。
2、材料供应延期钢结构工程施工需要大量的钢材,如果材料供应延期会导致工程进度延误。
因此,供应商的资质和信誉是十分重要的,必须选择有实力和信誉的供应商。
另外,为了避免材料的供应延期,建议提前做好供应计划,并与供应商及时沟通,确保材料的及时供应。
三、施工问题1、施工队伍质量差施工队伍的素质和专业水平直接关系到工程的施工质量。
在钢结构工程施工中,需要配备专业的钢结构施工队伍,他们需要具备一定的施工经验和技术,才能确保工程施工的质量和进度。
因此,在选择施工队伍时,一定要注意考察其施工经验和技术水平,避免因为施工队伍质量差导致工程质量问题。
2、施工管理不当施工管理是确保工程质量和进度的关键因素之一,而在钢结构工程中,由于施工技术复杂性较高,施工管理可能存在一些问题。
例如,现场监理人员不足、监理不到位、施工进度不合理等。
为了避免这些问题的发生,建议在施工前就做好详细的施工计划,并加强对现场施工管理的监督和检查,确保施工进度和质量的有效控制。
钢结构施工常见问题及解决措施钢结构因其自身优点,在桥梁、工业厂房、高层建筑等现代建筑中得到广泛应用。
在大量的工程建设过程中,钢结构工程也暴露出不少质量通病。
本文主要针对辽宁近年来在钢结构主体验收及竣工验收中的常见问题及整改措施谈一些看法。
一、钢结构工程施工过程中的部分问题及解决方法1、构件的生产制作问题门式钢架所用的板件很薄,最薄可用到4毫米。
多薄板的下料应首选剪切方式而避免用火焰切割。
因为用火焰切割会使板边产生很大的波浪变形。
目前H型钢的焊接大多数厂家均采用埋弧自动焊或半自动焊。
如果控制不好宜发生焊接变形,使构件弯曲或扭曲。
2、柱脚安装问题(1)预埋件(锚栓)问题现象:整体或布局偏移;标高有误;丝扣未采取保护措施。
直接造成钢柱底板螺栓孔不对位,造成丝扣长度不够。
措施:钢结构施工单位协同土建施工单位一起完成预埋件工作,混凝土浇捣之前。
必须复核相关尺寸及固定牢固。
(2)锚栓不垂直现象:框架柱柱脚底板水平度差,锚栓不垂直,基础施工后预埋锚栓水平误差偏大。
柱子安装后不在一条直线上,东倒西歪,使房屋外观很难看,给钢柱安装带来误差,结构受力受到影响,不符合施工验收规范要求。
措施:锚栓安装应坚持先将底板用下部调整螺栓调平,再用无收缩砂浆二次灌浆填实,国外此法施工。
所以锚栓施工时,可采用出钢筋或者角钢等固定锚栓。
焊成笼状,完善支撑,或采取其他一些有效措施,避免浇灌基础混凝土时锚栓移一位。
(3)锚栓连接问题现象:柱脚锚栓未拧紧,垫板未与底板焊接;部分未露2~3个丝扣的锚栓。
措施:应采取焊接锚杆与螺帽;在化学锚栓外部,应加厚防火涂料与隔热处理,以防失火时影响锚固性能;应补测基础沉降观测资料。
3、连接问题(1)高强螺栓连接1)螺栓装备面不符合要求,造成螺栓不好安装,或者螺栓紧固的程度不符合设计要求。
原因分析:①表面有浮锈、油污等杂质,螺栓孔璧有毛刺、焊瘤等。
②螺栓安装面虽经处理仍有缺陷。
解决方法:①高强螺栓表面浮锈、油污以及螺栓孔璧毛病,应逐个清理干净。

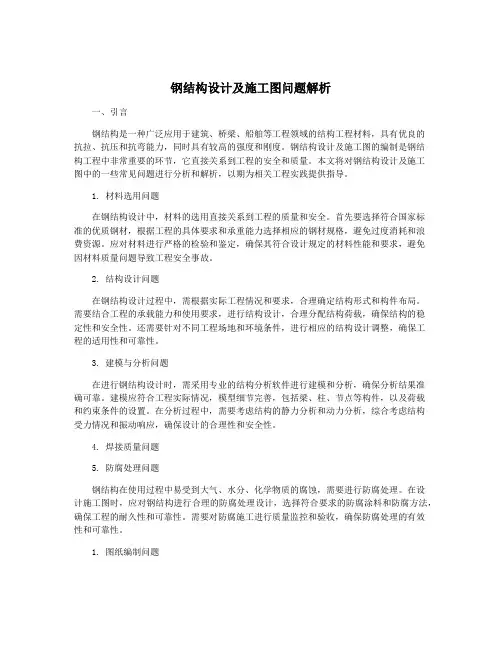

钢结构设计及施工图问题解析一、引言钢结构是一种广泛应用于建筑、桥梁、船舶等工程领域的结构工程材料,具有优良的抗拉、抗压和抗弯能力,同时具有较高的强度和刚度。
钢结构设计及施工图的编制是钢结构工程中非常重要的环节,它直接关系到工程的安全和质量。
本文将对钢结构设计及施工图中的一些常见问题进行分析和解析,以期为相关工程实践提供指导。
1. 材料选用问题在钢结构设计中,材料的选用直接关系到工程的质量和安全。
首先要选择符合国家标准的优质钢材,根据工程的具体要求和承重能力选择相应的钢材规格,避免过度消耗和浪费资源。
应对材料进行严格的检验和鉴定,确保其符合设计规定的材料性能和要求,避免因材料质量问题导致工程安全事故。
2. 结构设计问题在钢结构设计过程中,需根据实际工程情况和要求,合理确定结构形式和构件布局。
需要结合工程的承载能力和使用要求,进行结构设计,合理分配结构荷载,确保结构的稳定性和安全性。
还需要针对不同工程场地和环境条件,进行相应的结构设计调整,确保工程的适用性和可靠性。
3. 建模与分析问题在进行钢结构设计时,需采用专业的结构分析软件进行建模和分析,确保分析结果准确可靠。
建模应符合工程实际情况,模型细节完善,包括梁、柱、节点等构件,以及荷载和约束条件的设置。
在分析过程中,需要考虑结构的静力分析和动力分析,综合考虑结构受力情况和振动响应,确保设计的合理性和安全性。
4. 焊接质量问题5. 防腐处理问题钢结构在使用过程中易受到大气、水分、化学物质的腐蚀,需要进行防腐处理。
在设计施工图时,应对钢结构进行合理的防腐处理设计,选择符合要求的防腐涂料和防腐方法,确保工程的耐久性和可靠性。
需要对防腐施工进行质量监控和验收,确保防腐处理的有效性和可靠性。
1. 图纸编制问题在施工图的编制过程中,要求图纸设计人员具有一定的设计经验和工程实践经验,对图纸编制的要求和规范有清晰的理解和掌握。
应根据钢结构设计图纸进行细化和详细化,包括平面图、立面图、节点图等,确保施工单位能够清晰准确地理解和按图施工。
钢结构工程中的重要问题及其解决方案1. 概述钢结构工程以其高强度、良好的塑性和韧性、以及便于施工和安装等优点,在建筑、桥梁、工业设施等领域得到了广泛应用。
然而,在钢结构工程的实施过程中,也会遇到一些重要问题,本文档将详细阐述这些问题,并给出相应的解决方案。
2. 重要问题及其解决方案2.1 焊接问题问题描述焊接是钢结构工程中重要的连接方式,但焊接过程中可能出现焊接裂纹、气孔、夹杂物等缺陷,影响结构的安全性和可靠性。
解决方案- 优化焊接工艺:根据钢材种类和厚度选择合适的焊接方法、焊接材料和焊接参数。
- 加强焊接监督:对焊接过程进行严格的质量控制,确保焊接质量符合相关标准。
- 焊工培训:提高焊工的技术水平和操作技能,使其能够熟练地操作焊接设备。
2.2 防腐问题问题描述钢结构在空气中容易受到氧化作用,产生锈蚀,影响结构的美观性和使用寿命。
解决方案- 涂装防腐:在钢结构表面涂装防腐涂料,防止氧化作用的进行。
- 阴极保护:通过施加外部电流,使钢结构表面产生保护电位,减缓腐蚀速度。
- 材料选择:选用耐腐蚀的钢材或添加耐腐蚀元素,提高钢结构的耐腐蚀性能。
2.3 疲劳问题问题描述钢结构在交变载荷作用下,容易产生疲劳损伤,导致结构失效。
解决方案- 设计优化:合理设计结构,避免高应力集中区域,减小交变载荷的影响。
- 材料选择:选用高强度、高韧性的钢材,提高结构的疲劳寿命。
- 检测与维护:定期对结构进行检测和维护,发现疲劳损伤及时进行修复。
2.4 连接问题问题描述钢结构的连接节点是承受载荷的关键部位,但连接节点可能存在强度不足、刚度不够等问题。
解决方案- 节点设计优化:根据载荷特性和结构要求,合理设计节点形式和尺寸。
- 连接材料选择:选用高强度、良好的塑性和韧性的连接材料,提高连接性能。
- 连接施工质量控制:严格控制连接施工质量,确保连接节点满足设计要求。
3. 总结钢结构工程在施工过程中会面临焊接问题、防腐问题、疲劳问题和连接问题等。

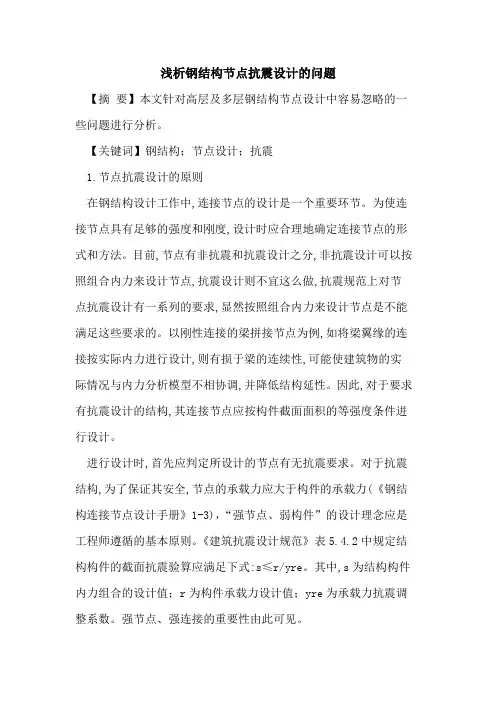

浅析钢结构节点抗震设计的问题【摘要】本文针对高层及多层钢结构节点设计中容易忽略的一些问题进行分析。
【关键词】钢结构;节点设计;抗震1.节点抗震设计的原则在钢结构设计工作中,连接节点的设计是一个重要环节。
为使连接节点具有足够的强度和刚度,设计时应合理地确定连接节点的形式和方法。
目前,节点有非抗震和抗震设计之分,非抗震设计可以按照组合内力来设计节点,抗震设计则不宜这么做,抗震规范上对节点抗震设计有一系列的要求,显然按照组合内力来设计节点是不能满足这些要求的。
以刚性连接的梁拼接节点为例,如将梁翼缘的连接按实际内力进行设计,则有损于梁的连续性,可能使建筑物的实际情况与内力分析模型不相协调,并降低结构延性。
因此,对于要求有抗震设计的结构,其连接节点应按构件截面面积的等强度条件进行设计。
进行设计时,首先应判定所设计的节点有无抗震要求。
对于抗震结构,为了保证其安全,节点的承载力应大于构件的承载力(《钢结构连接节点设计手册》1-3),“强节点、弱构件”的设计理念应是工程师遵循的基本原则。
《建筑抗震设计规范》表5.4.2中规定结构构件的截面抗震验算应满足下式:s≤r/yre。
其中,s为结构构件内力组合的设计值;r为构件承载力设计值;yre为承载力抗震调整系数。
强节点、强连接的重要性由此可见。
钢框架体系梁柱连接节点的基本设计原则是:节点必须能够完全传递被连接板件的内力,在强震作用下节点能够发挥材料的塑性,保证结构在梁内而不是在柱内产生塑性铰,以消耗地震输入的能量。
基于制作简便及经济性等因素,国内钢框架体系的梁柱节点主要采用全焊式或栓焊式连接,其最大承载力应符合下列要求:mu≥1.2mp(《建筑抗震设计规范》8.2.8-1),vu≥1.3(2mp/l)且vu≥0.58hwtwfay(《建筑抗震设计规范》8.2.8-2)。
公式中mu,mp,vu的计算见图1。
mp=[bftf(h-tf)+twh2/4]fy,mu=bftf(h-tf)fu。
钢结构设计常见38个问题解析
、门式刚架问答一看弯矩图时,可看到弯矩,却不知弯矩和构件截面有什么关系?
答:受弯构件受弯承载力Mx/(x*Wx)+My/(y*Wy)f其中W为截面抵抗矩根据截面抵抗矩可手工算大致截面
2、就是H型钢平接是怎样规定的?
答:想怎么接就怎么接, 呵呵. 主要考虑的是弯矩和/或剪力的传递. 另外, 在动力荷载多得地方, 设计焊接节点要尤其小心平接:
3、刨平顶紧,刨平顶紧后就不用再焊接了吗?
答:磨光顶紧是一种传力的方式,多用于承受动载荷的位置。
为避免焊缝的疲劳裂纹而采取的一种传力方式。
有要求磨光顶紧不焊的,也有要求焊的。
看具体图纸要求。
接触面要求光洁度不小于12.5,用塞尺检查接触面积。
刨平顶紧目的是增加接触面的接触面积,一般用在有一定水平位移、简支的节点,而且这种节点都应该有其它的连接方式(比如翼缘顶紧,腹板就有可能用栓接)。
一般的这种节点要求刨平顶紧的部位都不需要焊接,要焊接的话,刨平顶紧在焊接时不利于融液的深入,焊缝质量会很差,焊接的部位即使不开坡口也不会要求顶紧的。
顶紧与焊接是相互矛盾的,所以上面说顶紧部位再焊接都不准确,不过也有一种情况有可能出现顶紧焊接,就是顶紧的节点对其它自由度的约束不够,又没有其它部位提供约束,有可能。
一、事前控制1、审查创造厂的生产能力、质量保证体系.重点审核:(1)、创造厂的设备、环境、工艺流程、运输条件能否满足钢构件制作过程必需的条件,以及企业标准能否满足本工程设计的要求。
(2)创造厂的质保体系和人员构成能否保证工序工艺质量控制,自检、专职检验制度的执行,资料齐全、真实。
发现问题能及时落实到操作管理层进行整改.(3)检查特殊工种的上岗证。
(4)焊接工艺试验条件和质量保证措施落实情况。
(5) 钢构件制作完成后,监理应检查创造厂产品合格证并根据设计要求和规范规定,检查其外形尺寸、精度.2、监理工程师应检查制作安装焊工合格证 (焊工技术资格证)。
检查时重点核对合格证的签发单位的资格,合格证有效期限(3 年),焊接位置(平、立、仰焊),焊接材料(钢材和焊条) 与实际工程的一致性.还要检查特殊工种操作安全证(焊工上岗证)。
3、在监理工程师监督下进行焊接工艺评定.具有如下五项之一的情况时,就要进行工艺试验:(1)结构钢材系首次应用;(2)焊条、焊丝、焊剂的型号改变;(3)焊接方法改变,或者由于焊接设备的改变而引起焊接参数的改变;(4)焊接工艺需改变;(5)需要预热、后热或者焊后做热处理者。
试验用料、工艺试验条件、焊件的检验及焊工都要与工程一致,接头的型式普通为对接, 也有 T 型接头。
通过焊接工艺评定,制定施工工艺技术文件.4、审查施工组织设计(方案)监理单位审核的主要内容是选定的安装机械和施工流程是否可行,质量保证体系运转是否正常;保证质量的措施是否具有针对性,现场拼装的构件应复核其几何尺寸和拼装节点的质量是否是否符合设计和规范要求,构件运输和现场堆放搁置点位置正确、坚固以防构件变形;钢构件的焊接程序、高强螺栓的紧固措施要符合有关规定。
压型金属板施工方案重点审查排版图、节点祥图是否满足防水要求,关键节点的防水措施。
钢结构的安装施工高空作业多,监理应检查施工组织设计中的安全措施以及其落实情况,确保安全生产.5、原材料及成品进场验收(1)钢材:* 检查质量合格证明文件、中文标志及检验报告。
钢结构节点设计中的常见问题与解决方法
钢结构在建筑和工程领域中扮演着重要的角色,其节点设计更是至关重要。
本文将探讨钢结构节点设计中常见的问题,并提供一些解决方法。
1. 节点失稳问题
钢结构节点在使用过程中可能出现失稳的情况。
这可能是由于弯曲、扭转或剪切力超过节点的承载能力所导致的。
解决这个问题可以通过增加节点的强度或改善节点的几何形状来实现。
另外,还可以通过使用材料强度更高的钢来提高节点的稳定性。
2. 节点疲劳问题
长期使用的钢结构节点容易出现疲劳问题,尤其是在受到频繁加载和振动的情况下。
疲劳可导致节点的损坏或失效。
为了解决这个问题,可以采用一些防止疲劳的设计措施,如增加材料的厚度、提供有效的支撑或使用疲劳强度更高的钢材。
3. 过刚或过柔的节点设计
节点设计的刚度对于整个结构的性能至关重要。
过刚的节点设计可能会导致悬臂应力集中,增加材料的应力,从而影响节点的强度。
相反,过柔的节点设计可能会导致结构的变形过大,影响整个结构的稳定性。
解决这个问题可以通过合理的材料选择和节点几何形状优化来实现。
4. 温度变化引起的节点问题
温度变化会导致钢结构产生热胀冷缩,从而对节点造成负面影响。
在设计节点时,需要考虑材料的热膨胀系数,并采取一些措施来减小由于温度变化引起的应力和变形。
例如,可以使用伸缩接头来允许结构在温度变化时自由伸缩。
5. 考虑节点连接的可行性
在设计钢结构节点时,需要考虑到节点连接的可行性。
节点连接需要满足结构强度要求,并且应该易于安装和维护。
因此,需要选择适当的连接方式,如螺栓连接、焊接连接或铆接连接,并确保连接部位具有足够的强度和刚度。
总之,钢结构节点设计中存在一些常见的问题,如节点失稳、节点疲劳、过刚或过柔的设计,以及温度变化引起的问题。
解决这些问题的方法包括增强节点的强度、优化节点几何形状、改善疲劳性能、考虑温度变化因素,并选择适当的节点连接方式。
通过合理的节点设计,可以确保钢结构的稳定性和安全性。
