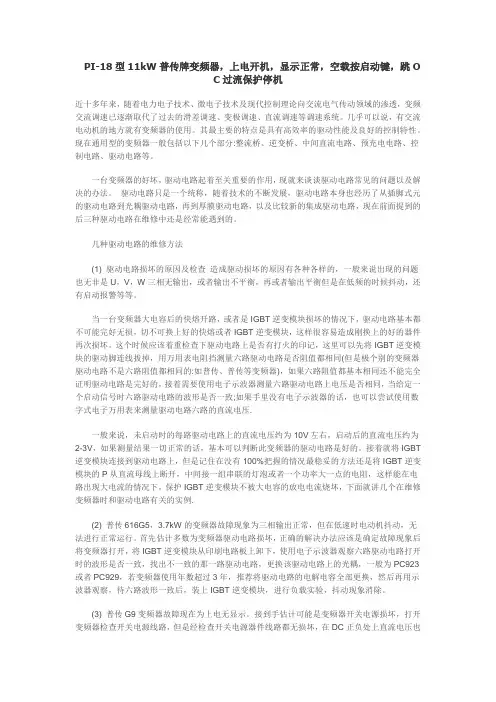

PI-18型11kW普传牌变频器，上电开机，显示正常，空载按启动键，跳OC过流保护停机近十多年来，随着电力电子技术、微电子技术及现代控制理论向交流电气传动领域的渗透，变频交流调速已逐渐取代了过去的滑差调速、变极调速、直流调速等调速系统。
几乎可以说，有交流电动机的地方就有变频器的使用。
其最主要的特点是具有高效率的驱动性能及良好的控制特性。
现在通用型的变频器一般包括以下几个部分:整流桥、逆变桥、中间直流电路、预充电电路、控制电路、驱动电路等。
一台变频器的好坏，驱动电路起着至关重要的作用，现就来谈谈驱动电路常见的问题以及解决的办法。
驱动电路只是一个统称，随着技术的不断发展，驱动电路本身也经历了从插脚式元的驱动电路到光耦驱动电路，再到厚膜驱动电路，以及比较新的集成驱动电路，现在前面提到的后三种驱动电路在维修中还是经常能遇到的。
几种驱动电路的维修方法(1) 驱动电路损坏的原因及检查造成驱动损坏的原因有各种各样的，一般来说出现的问题也无非是U，V，W三相无输出，或者输出不平衡，再或者输出平衡但是在低频的时候抖动，还有启动报警等等。
当一台变频器大电容后的快熔开路，或者是IGBT逆变模块损坏的情况下，驱动电路基本都不可能完好无损，切不可换上好的快熔或者IGBT逆变模块，这样很容易造成刚换上的好的器件再次损坏。
这个时候应该着重检查下驱动电路上是否有打火的印记，这里可以先将IGBT逆变模块的驱动脚连线拔掉，用万用表电阻挡测量六路驱动电路是否阻值都相同(但是极个别的变频器驱动电路不是六路阻值都相同的:如普传、普传等变频器)，如果六路阻值都基本相同还不能完全证明驱动电路是完好的，接着需要使用电子示波器测量六路驱动电路上电压是否相同，当给定一个启动信号时六路驱动电路的波形是否一致;如果手里没有电子示波器的话，也可以尝试使用数字式电子万用表来测量驱动电路六路的直流电压.一般来说，未启动时的每路驱动电路上的直流电压约为10V左右，启动后的直流电压约为2-3V，如果测量结果一切正常的话，基本可以判断此变频器的驱动电路是好的。
变频器挑选和使用注意事项
首先我们要知道变频器不是在任何状况下都能正常使用，因此用户有必要对负载、环境要求和变频器有更多了解。
共分为七个留意的地方：
1、长期低速动转，由于电机发热量较高，风扇冷却力量降低，因此必需采纳加大减速比的方式或改用6级电机，使电机运转在较高频率四周。
2、变频器安装地点必需符合标准环境的要求，否则易引起故障或缩短使用寿命；变频器与驱动马达之间的距离一般不超过50米，若需更长的距离则需降低载波频率或增加输出电抗器选件才能正常运转。
3、负载类型和变频器的选择：电动机所带动的负载不一样，对变频器的要求也不一样。
4、风机和水泵是最一般的负载：对变频器的要求最为简洁，只要变频器容量等于电动机容量即可(空压机、深水泵、泥沙泵、快速变化的音乐喷泉需加大容量)。
5、起重机类负载：这类负载的特点是启动时冲击很大，因此要求变频器有肯定余量。
同时，在重物下放肘，会有能量回馈，因此要使用制动单元或采纳共用母线方式。
6、不均行负载：有的负载有时轻，有时重，此时应根据重负载的状况来选择变频器容量，例如轧钢机械、粉碎机械、搅拌机等。
7、大惯性负载：如离心机、冲床、水泥厂的旋转窑，此类负载
惯性很大，因此启动时可能会振荡，电动机减速时有能量回馈。
应当用容量稍大的变频器来加快启动，避开振荡。
协作制动单元消退回馈电能。

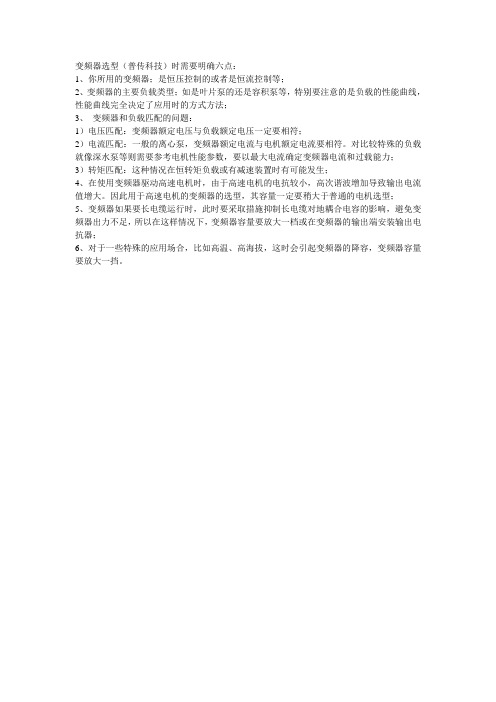

变频器选型（普传科技）时需要明确六点：
1、你所用的变频器；是恒压控制的或者是恒流控制等；
2、变频器的主要负载类型；如是叶片泵的还是容积泵等，特别要注意的是负载的性能曲线，性能曲线完全决定了应用时的方式方法；
3、变频器和负载匹配的问题：
1）电压匹配：变频器额定电压与负载额定电压一定要相符；
2）电流匹配：一般的离心泵，变频器额定电流与电机额定电流要相符。
对比较特殊的负载就像深水泵等则需要参考电机性能参数，要以最大电流确定变频器电流和过载能力；
3）转矩匹配：这种情况在恒转矩负载或有减速装置时有可能发生；
4、在使用变频器驱动高速电机时，由于高速电机的电抗较小，高次谐波增加导致输出电流值增大。
因此用于高速电机的变频器的选型，其容量一定要稍大于普通的电机选型；
5、变频器如果要长电缆运行时，此时要采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不足，所以在这样情况下，变频器容量要放大一档或在变频器的输出端安装输出电抗器；
6、对于一些特殊的应用场合，比如高温、高海拔，这时会引起变频器的降容，变频器容量要放大一挡。

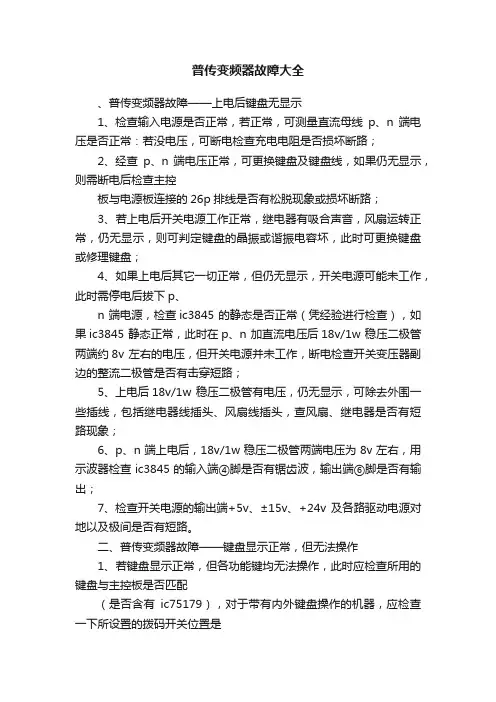

普传变频器故障大全、普传变频器故障——上电后键盘无显示1、检查输入电源是否正常，若正常，可测量直流母线p、n端电压是否正常：若没电压，可断电检查充电电阻是否损坏断路；2、经查p、n 端电压正常，可更换键盘及键盘线，如果仍无显示，则需断电后检查主控板与电源板连接的26p排线是否有松脱现象或损坏断路；3、若上电后开关电源工作正常，继电器有吸合声音，风扇运转正常，仍无显示，则可判定键盘的晶振或谐振电容坏，此时可更换键盘或修理键盘；4、如果上电后其它一切正常，但仍无显示，开关电源可能未工作，此时需停电后拔下p、n 端电源，检查ic3845 的静态是否正常（凭经验进行检查），如果ic3845 静态正常，此时在p、n 加直流电压后18v/1w 稳压二极管两端约8v 左右的电压，但开关电源并未工作，断电检查开关变压器副边的整流二极管是否有击穿短路；5、上电后18v/1w 稳压二极管有电压，仍无显示，可除去外围一些插线，包括继电器线插头、风扇线插头，查风扇、继电器是否有短路现象；6、p、n端上电后，18v/1w稳压二极管两端电压为8v左右，用示波器检查ic3845的输入端④脚是否有锯齿波，输出端⑥脚是否有输出；7、检查开关电源的输出端+5v、±15v、+24v及各路驱动电源对地以及极间是否有短路。
二、普传变频器故障——键盘显示正常，但无法操作1、若键盘显示正常，但各功能键均无法操作，此时应检查所用的键盘与主控板是否匹配（是否含有ic75179），对于带有内外键盘操作的机器，应检查一下所设置的拨码开关位置是2、如果显示正常，只是一部分按键无法操作，可检查按键微动开关是否不良。
三、普传变频器故障——电位器不能调速1 、首先检查控制方式是否正确；2、检查给定信号选择和模拟输入方式参数设置是否有效；3、主控板拨码开关设置是否正确；4、如果以上均正确，则可能是电位器不良，应检查阻值是否正常。
四、普传变频器故障——过流保护（oc）1、当变频器键盘上显示“fooc时“ oC闪烁，此时可按’入"键进入故障查询状态，可查到故障时运行频率、输出电流、运行状态等，可根据运行状态及输出电流的大小，判定其“oc ”保护是负载过重保护还是vce 保护（输出有短路现象、驱动电路故障及干扰等）；2、若查询时确定由于负载较重造成加速上升时电流过大，此时适当调整加速时间及合适的v/f 特性曲线；3、如果没接电机，空运行变频器跳“ oC保护，应断电检查igbt 是否损坏，检查igbt的续流二极管和ge 间的结电容是否正常。

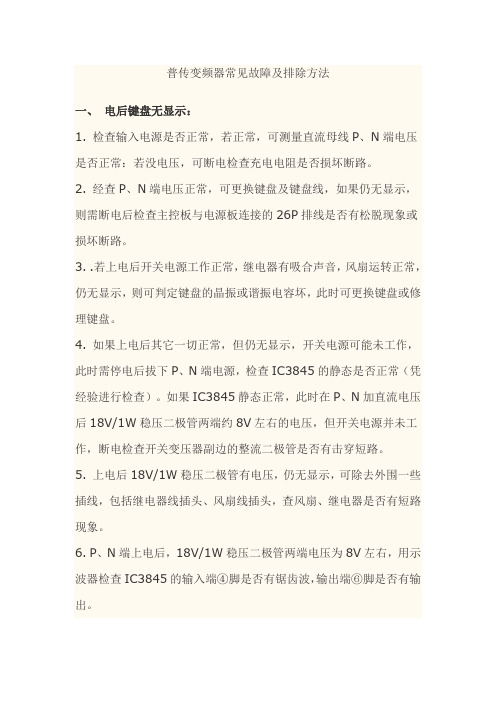

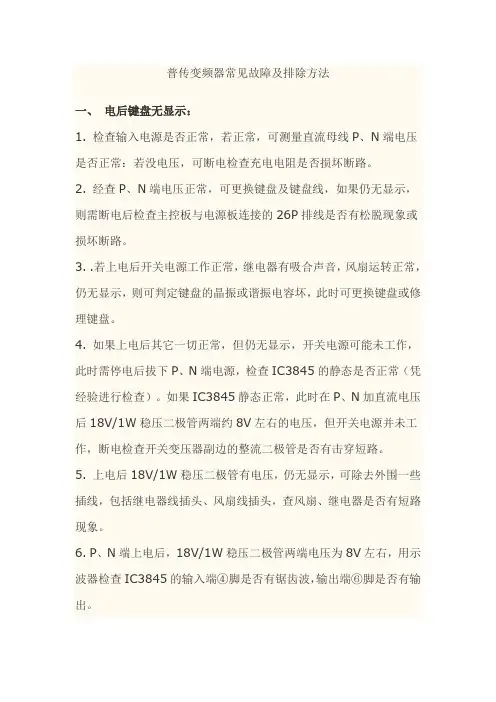

普传变频器常见故障及排除方法一、电后键盘无显示：1. 检查输入电源是否正常，若正常，可测量直流母线P、N端电压是否正常：若没电压，可断电检查充电电阻是否损坏断路。
2. 经查P、N端电压正常，可更换键盘及键盘线，如果仍无显示，则需断电后检查主控板与电源板连接的26P排线是否有松脱现象或损坏断路。
3. .若上电后开关电源工作正常，继电器有吸合声音，风扇运转正常，仍无显示，则可判定键盘的晶振或谐振电容坏，此时可更换键盘或修理键盘。
4. 如果上电后其它一切正常，但仍无显示，开关电源可能未工作，此时需停电后拔下P、N端电源，检查IC3845的静态是否正常（凭经验进行检查）。
如果IC3845静态正常，此时在P、N加直流电压后18V/1W稳压二极管两端约8V左右的电压，但开关电源并未工作，断电检查开关变压器副边的整流二极管是否有击穿短路。
5. 上电后18V/1W稳压二极管有电压，仍无显示，可除去外围一些插线，包括继电器线插头、风扇线插头，查风扇、继电器是否有短路现象。
6. P、N端上电后，18V/1W稳压二极管两端电压为8V左右，用示波器检查IC3845的输入端④脚是否有锯齿波，输出端⑥脚是否有输出。
7. 检查开关电源的输出端+5V、±15V、+24V及各路驱动电源对地以及极间是否有短路。
二、键盘显示正常，但无法操作：1. 若键盘显示正常，但各功能键均无法操作，此时应检查所用的键盘与主控板是否匹配（是否含有IC75179），对于带有内外键盘操作的机器，应检查一下你所设置的拨码开关位置是否正确。
2. 如果显示正常，只是一部分按键无法操作，可检查按键微动开关是否不良。
三、电位器不能调速：1. 首先检查控制方式是否正确。
2. 检查给定信号选择和模拟输入方式参数设置是否有效。
3. 主控板拨码开关设置是否正确。
4. 以上均正确，则可能为电位器不良，应检查阻值是否正常。
四、过流保护（OC）：广州科沃—工控维修的1201. 当变频器键盘上显示“FO OC”时“OC”闪烁，此时可按“∧”键进入故障查询状态，可查到故障时运行频率、输出电流、运行状态等，可根据运行状态及输出电流的大小，判定其“OC”保护是负载过重保护还是Vce保护（输出有短路现象、驱动电路故障及干扰等）。
变频器选型注意事项变频器是一种用于调整电机转速的装置，广泛应用于各种工业领域。
选型一个合适的变频器对于电机运行的效率和稳定性至关重要。
以下是一些选型变频器时需要注意的事项：1.负载类型：在选型变频器之前，首先需要了解负载的类型。
负载可以是恒定转矩负载、恒定功率负载或者是其它特殊负载。
不同类型的负载可能需要不同类型的变频器来实现最佳性能。
2.功率需求：在选型变频器时，需要考虑负载所需的功率。
要确保变频器的额定功率能够满足负载的要求，同时还要有一定的余量以应对临时的负荷峰值。
3.控制方式：变频器可以通过不同的控制方式进行操作，如键盘控制、无线遥控、PLC控制等。
根据实际需要选择合适的控制方式，以便方便地操作和监控变频器。
4.控制精度：变频器的控制精度对于一些需要高精度控制的应用很重要。
例如，一些需要精确位置控制的应用，如机器人、自动化生产线等。
在这种情况下，需要选择控制精度高的变频器。
5.变频器要选带有多种保护功能的型号，以确保电机和负载的安全运行。
常见的保护功能包括过载保护、过压保护、过流保护、电流限制、短路保护等。
这些功能可以有效避免变频器和负载在工作中因异常情况而产生的损坏。
6.变频器的适用环境也需要考虑。
例如，如果变频器将在潮湿的环境中使用，那么应选择具有防护等级的型号，以确保变频器能够正常运行。
同样，如果变频器将在高温、低温或者有腐蚀性气体的环境中使用，也需要选择相应的型号。
7.通信功能：一些高级变频器还具有通信功能，可以与上位机或其他设备进行通信。
这些功能可用于数据采集、远程监控和远程控制，提高了系统的灵活性和智能化程度。
如果需要这些功能，就需要选择带有通信功能的型号。
8.成本和可靠性：在选型变频器时，需要综合考虑性能、功能、品牌和价格。
虽然较便宜的变频器可以节省成本，但质量和可靠性可能不如知名品牌的产品。
因此，在选型时应充分考虑产品的质量和可靠性，并合理评估其性价比。
总的来说，选型一个合适的变频器需要综合考虑负载类型、功率需求、控制方式、控制精度、保护功能、适用环境、通信功能、成本和可靠性等多个因素。
请简述变频器的选型注意事项有哪些变频器是一种用于调节电机转速和控制电机运行的设备，广泛应用于电力、工业、交通等领域。
在选择变频器时，需要注意以下几个方面。
1. 负载类型和特性：在选择变频器时，首先需要考虑负载的类型和特性。
不同的负载对电机的要求不同，如恒转矩负载、恒功率负载、离散负载等。
根据负载类型的不同，变频器的控制方式和参数设置也会有所不同。
2. 功率匹配：变频器的功率应与电机的额定功率匹配。
如果变频器的功率过小，可能无法提供足够的输出能力，影响电机的正常运行；如果功率过大，可能造成能量浪费和设备加速老化。
3. 运行环境和条件：变频器的选择还应考虑运行环境和条件。
在高温、高湿度、腐蚀性气体等恶劣环境下，需要选择具有防护性能良好的变频器。
需要考虑供电电压的稳定性和频率的波动等因素。
4. 控制方式和功能需求：根据实际需求，选择适合的控制方式和功能。
对于需要精确控制的应用，如工业生产线，应选择具有闭环控制功能的变频器。
对于需要进行远程监控和控制的应用，如大型电力系统，应选择支持网络通信和远程控制的变频器。
5. 产品质量和可靠性：选择具有良好的产品质量和可靠性的变频器至关重要。
产品质量直接影响设备的寿命和稳定性，而可靠性则关系到生产效率和安全性。
总结回顾：在选择变频器时，需要综合考虑负载类型和特性、功率匹配、运行环境和条件、控制方式和功能需求以及产品质量和可靠性等因素。
通过合理的选择和配置，可以确保变频器与电机的良好匹配，提高生产效率和能源利用效率，延长设备寿命。
个人观点和理解：变频器作为一种重要的电气控制设备，对现代工业的发展起到了关键的推动作用。
在选择变频器时，我们应该根据具体应用需求和工作环境的特点来进行选型，以确保设备的正常运行和可靠性。
在变频器的应用过程中，还需要不断关注新技术的发展和应用，以不断提升设备的效率和性能。
参考文献：[1] 李晓明. 变频器选型及应用. 机电工程技术, 2015(1): 48-49.[2] 赵云龙. 变频器的选型及应用. 工业控制计算机, 2020(5): 102-104.在选择变频器时，需要考虑以下几个注意事项：1. 负载类型和特性：首先需要根据实际应用的负载类型和特性来选择合适的变频器。
变频器选型注意事项变频器（Variable Frequency Drive，以下简称VFD）是一种用来调节电机转速和工作效率的设备。
变频器的选型是关键，以下是在选型过程中需要注意的几个要点：1. 电机功率和负载特性：首先要确定所控制的电机功率需求，包括额定功率和最大负载。
同时也需要了解负载特性，是否需要额外的刹车、反转或过载保护功能。
2. 频率范围和控制要求：变频器的频率范围决定了控制的灵活性，一般来说，频率范围越宽，控制效果越好。
此外，需要根据具体控制要求来选择变频器的控制模式，如V/F控制、矢量控制或直接转矩控制。
3. 输入电源和电源质量：变频器一般分为单相和三相两种，根据实际需求选择。
在选型时，还要考虑电源的稳定性和纹波，因为低质量的电源可能对显示效果产生影响，还可能导致设备发生故障。
4. 环境特性和保护等级：变频器所处的工作环境也是需要考虑的因素，如温度、湿度、灰尘和振动等。
此外，要选择符合设备外壳防护等级的变频器，确保其在恶劣环境下的正常运行。
5. 可靠性和维修性：选择品牌和产品质量可靠的变频器，可以减少故障发生的可能性，降低维修和更换的成本。
同时，要了解供应商的售后服务和维修能力，以便在出现故障时能够及时修复。
6. 安全性和符合标准：变频器应该符合国家和行业相关的安全标准和认证要求，以确保其使用时的安全性。
此外，还要了解变频器的过载保护、过压保护、短路保护等安全功能是否完备。
在选型时还需要根据具体应用场景和需求，综合考虑以上要点，并进行综合评估。
同时，可以通过咨询专业工程师或变频器供应商，获取更详细的选型建议和技术支持。
最终选择适合自己需求的变频器，可以提高设备的效率和节能性，并保证设备的安全和稳定运行。

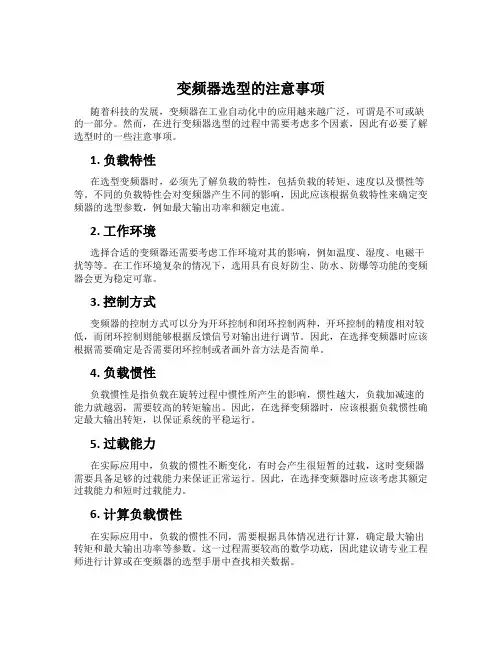

变频器选型的注意事项随着科技的发展，变频器在工业自动化中的应用越来越广泛，可谓是不可或缺的一部分。
然而，在进行变频器选型的过程中需要考虑多个因素，因此有必要了解选型时的一些注意事项。
1. 负载特性在选型变频器时，必须先了解负载的特性，包括负载的转矩、速度以及惯性等等。
不同的负载特性会对变频器产生不同的影响，因此应该根据负载特性来确定变频器的选型参数，例如最大输出功率和额定电流。
2. 工作环境选择合适的变频器还需要考虑工作环境对其的影响，例如温度、湿度、电磁干扰等等。
在工作环境复杂的情况下，选用具有良好防尘、防水、防爆等功能的变频器会更为稳定可靠。
3. 控制方式变频器的控制方式可以分为开环控制和闭环控制两种，开环控制的精度相对较低，而闭环控制则能够根据反馈信号对输出进行调节。
因此，在选择变频器时应该根据需要确定是否需要闭环控制或者画外音方法是否简单。
4. 负载惯性负载惯性是指负载在旋转过程中惯性所产生的影响，惯性越大，负载加减速的能力就越弱，需要较高的转矩输出。
因此，在选择变频器时，应该根据负载惯性确定最大输出转矩，以保证系统的平稳运行。
5. 过载能力在实际应用中，负载的惯性不断变化，有时会产生很短暂的过载，这时变频器需要具备足够的过载能力来保证正常运行。
因此，在选择变频器时应该考虑其额定过载能力和短时过载能力。
6. 计算负载惯性在实际应用中，负载的惯性不同，需要根据具体情况进行计算，确定最大输出转矩和最大输出功率等参数。
这一过程需要较高的数学功底，因此建议请专业工程师进行计算或在变频器的选型手册中查找相关数据。
7. 变频器的精度要求变频器的精度对其控制效果有很大的影响，通常会根据负载的精度特性，选用相应的变频器。
例如，对于需要精确控制转速的应用场景，需要选择精度更高的变频器。
8. 机械结构变频器的安装位置和机械结构对其稳定性有很大的影响。
在安装变频器时，应该尽量避免机械振动或者机械结构的变形，以免对变频器造成影响。

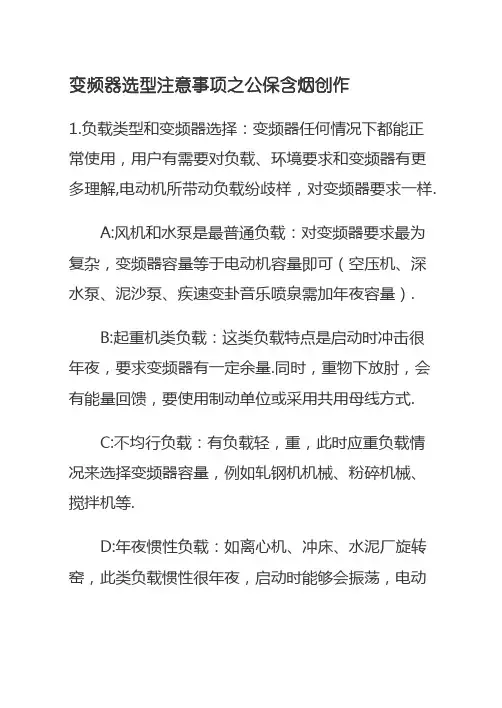

变频器选型注意事项之公保含烟创作
1.负载类型和变频器选择：变频器任何情况下都能正常使用，用户有需要对负载、环境要求和变频器有更多理解,电动机所带动负载纷歧样，对变频器要求一样.
A:风机和水泵是最普通负载：对变频器要求最为复杂，变频器容量等于电动机容量即可（空压机、深水泵、泥沙泵、疾速变卦音乐喷泉需加年夜容量）.
B:起重机类负载：这类负载特点是启动时冲击很年夜，要求变频器有一定余量.同时，重物下放肘，会有能量回馈，要使用制动单位或采用共用母线方式.
C:不均行负载：有负载轻，重，此时应重负载情况来选择变频器容量，例如轧钢机机械、粉碎机械、搅拌机等.
D:年夜惯性负载：如离心机、冲床、水泥厂旋转窑，此类负载惯性很年夜，启动时能够会振荡，电动
机加速时有能量回馈.应该用容量稍年夜变频器来放慢启动，避免振荡.配合制动单位消除回馈电能.
2.临时低速动转，电机发热量较高，风扇冷却能力降低，必需采用加年夜加速比如式或改用6级电机，使电机运转较高频率左近.
3.变频器装置点必需契合标准环境要求，否则易引起故障或缩短使用寿命；变频器与驱动马达之间间隔一般不超越50米，若需更长间隔则需降低载波频率或增加输出电抗器选件才华正常运转.。
