变频器选型注意事项

变频器的选用原则和注意事项详解导语：变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

选用变频器的类型，按照生产机械的类型、调速范围、静态速度精度、起动转矩的要求，决定选用那种控制方式的变频器最合适。

所谓合适是既要好用，又要经济，以满足工艺和生产的基本条件和要求。

一、需要控制的电机及变频器自身1、电机的极数。

一般电机极数以不多于(极为宜，否则变频器容量就要适当加大。

2、转矩特性、临界转矩、加速转矩。

在同等电机功率情况下，相对于高过载转矩模式，变频器规格可以降额选取。

3、电磁兼容性。

为减少主电源干扰，使用时可在中间电路或变频器输入电路中增加电抗器，或安装前置隔离变压器。

一般当电机与变频器距离超过50m时，应在它们中间串入电抗器、滤波器或采用屏蔽防护电缆。

二、变频器功率的选用系统效率等于变频器效率与电动机效率的乘积，只有两者都处在较高的效率下工作时，则系统效率才较高。

从效率角度出发，在选用变频器功率时，要注意以下几点：1、变频器功率值与电动机功率值相当时最合适，以利变频器在高的效率值下运转。

2、在变频器的功率分级与电动机功率分级不相同时，则变频器的功率要尽可能接近电动机的功率，但应略大于电动机的功率。

3、当电动机属频繁起动、制动工作或处于重载起动且较频繁工作时，可选取大一级的变频器，以利用变频器长期、安全地运行。

4、经测试，电动机实际功率确实有富余，可以考虑选用功率小于电动机功率的变频器，但要注意瞬时峰值电流是否会造成过电流保护动作。

5、当变频器与电动机功率不相同时，则必须相应调整节能程序的设置，以利达到较高的节能效果。

变频器选型原则和注意事项变频器的正确选择对于控制系统的正常运行是非常关键的。

选择变频器时必须要充分了解变频器所驱动的负载特性。

人们在实践中常将生产机械分为三种类型: 恒转矩负载、恒功率负载和风机、水泵负载。

1、恒转矩负载负载转矩TL与转速n无关，任何转速下TL总保持恒定或基本恒定。

例如传送带、搅拌机，挤压机等摩擦类负载以及吊车、提升机等位能负载都属于恒转矩负载。

变频器拖动恒转矩性质的负载时，低速下的转矩要足够大，并且有足够的过载能力。

如果需要在低速下稳速运行，应该考虑标准异步电动机的散热能力，避免电动机的温升过高。

2、功率负载机床主轴和轧机、造纸机、塑料薄膜生产线中的卷取机、开卷机等要求的转矩，大体与转速成反比，这就是所谓的恒功率负载。

负载的恒功率性质应该是就一定的速度变化范围而言的。

当速度很低时，受机械强度的限制，TL 不可能无限增大，在低速下转变为恒转矩性质。

负载的恒功率区和恒转矩区对传动方案的选择有很大的影响。

电动机在恒磁通调速时，最大允许输出转矩不变，属于恒转矩调速；而在弱磁调速时，最大允许输出转矩与速度成反比，属于恒功率调速。

如果电动机的恒转矩和恒功率调速的范围与负载的恒转矩和恒功率范围相一致时，即所谓“匹配”的情况下，电动机的容量和变频器的容量均最小。

3、平方转距负载在各种风机、水泵、油泵中，随叶轮的转动，空气或液体在一定的速度范围内所产生的阻力大致与速度n的2次方成正比。

随着转速的减小，转矩按转速的2 次方减小。

这种负载所需的功率与速度的3 次方成正比。

当所需风量、流量减小时，利用变频器通过调速的方式来调节风量、流量，可以大幅度地节约电能。

由于高速时所需功率随转速增长过快，与速度的三次方成正比，所以通常不应使风机、泵类负载超工频运行。

1、根据负载特性选择变频器。

如负载为恒转矩负载可选择西门子MMV/MDV,MM420/MM440 变频器，ABB公司ACS400系列变频器等；如负载为风机、泵类负载可选择西门子ECO 、MM430变频器，ABB公司ACS800系列变频器等。

变频器选用的方法随着机械设备智能化的发展，变频器在工业生产领域中的应用越来越广泛。

变频器是一种控制电机转速的设备，它通过改变输送给电机的电流频率来控制电机的转速，从而实现节能、降噪、减少机械损耗等效果。

那么，如何选择合适的变频器呢？本文将介绍一些常用的变频器选用方法及其注意事项。

一、根据电机功率选型变频器的选型要根据所需控制的电机的功率进行选择，因为变频器的额定功率与所控制电机的功率应该匹配。

如果变频器的额定功率小于所控制的电机的额定功率，则变频器在工作时需要经常超负荷或者过热，降低变频器的使用寿命。

而如果变频器的额定功率大于所控制的电机的额定功率，则相对来说变频器成本就会相对较高，不必要的浪费。

因此，我们需要根据所控制电机的功率选择相应额定功率的变频器。

二、根据负载特性选型在使用变频器时，应根据设备负载特性选择变频器的额定电流。

设备的负载特性包括启动时的负载、设备运行过程中的变化和设备的负荷类型。

一般来说，如果负载是轻载或者重载的均匀负载，则相对来说控制较为容易，变频器使用稍微简单；但如果负载类型比较特别，例如启动负载转矩较大、运行时负载变化较快，甚至包括周期负载和重载波动负载等，那么选择变频器时就需要考虑负载特性对控制器的影响，避免因控制难度大而造成工作难度和维护困难。

三、根据使用频繁度和使用环境选型变频器是一种电控设备，工作场合也不同，而且使用频繁度也可能不同。

在选择变频器时，应根据所用场地、使用频度等方面进行综合考虑，防止选择不当导致使用效果不佳或者变频器寿命较短。

同时，变频器的安装也是至关重要的。

因为一旦变频器的安装不当，则会导致控制不稳定，控制效果下降甚至设备受损。

总结总之，在选择变频器时，需要综合考虑所需控制的电机的功率、设备的负载特性、使用频繁度和使用环境等因素。

其中，和电机功率的关系比较密切。

如何合理选择变频器，避免变频器本身成为生产理念阻碍因素的同时，保证生产效益的最大化，这一点非常关键。

AB变频器选型的一些注意事项
1.按最大互换性的原则，所有附件都分开订货
如：1336FR100ANEN，不要订成1336FR100ANENHAS2GM6L5E
2.订了1336F BRF系列的变频器，如手操器装在柜内型号就是1201HAS2，此时通讯卡要订成1203-GU6之类的，如手操器装在柜门上就订1201HA2+1201DMA，此时通讯卡要订成1336-GM6之类的。

3. 订了1336E BRF系列的变频器，不管手操器装在柜内或柜外，型号都是1201HA2，通讯卡订货和1336FBRF一样。

4.订1336F(E)RPRXXX的逆变器注意，有1336F RPR450AN EN NCM或1336F RPR450AN EN CM，1336F RP450AA EN NCM或1336F RP450AA EN CM这样的型号，不能订成1336F RPR450AA ENNCM或1336F RP450AN ENNCM。

同时这里的NCM或CM在订BP,RP,BPR,RPR系列的变频时必须注明。

5.按目前的资料PF4不能单独加DEVICENET通讯卡，需要PF40加22-COMM-D再通过RS485连到PF4上（最大4台PF4或PF40），同时要订接头AK-U0-RJ45-TB2P，PF40要订一个单独的盖板22B-CCB（Frame B）或22B-CCC（Frame C）用来装通讯卡，PF400 Frame C的要装通讯卡也要订一个单独的盖板22C-CCC。

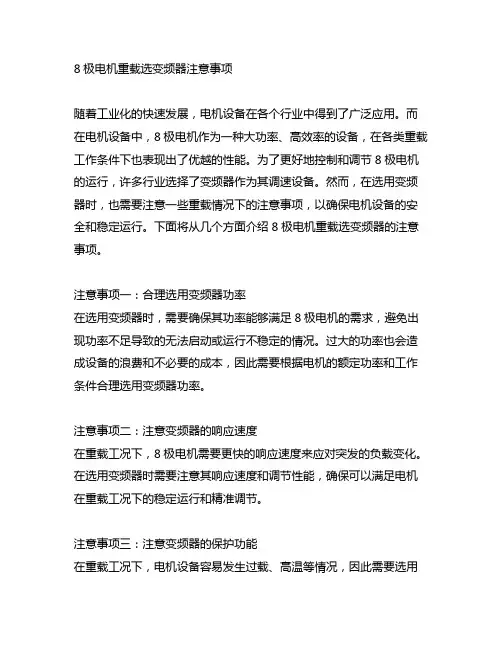

8极电机重载选变频器注意事项随着工业化的快速发展，电机设备在各个行业中得到了广泛应用。

而在电机设备中，8极电机作为一种大功率、高效率的设备，在各类重载工作条件下也表现出了优越的性能。

为了更好地控制和调节8极电机的运行，许多行业选择了变频器作为其调速设备。

然而，在选用变频器时，也需要注意一些重载情况下的注意事项，以确保电机设备的安全和稳定运行。

下面将从几个方面介绍8极电机重载选变频器的注意事项。

注意事项一：合理选用变频器功率在选用变频器时，需要确保其功率能够满足8极电机的需求，避免出现功率不足导致的无法启动或运行不稳定的情况。

过大的功率也会造成设备的浪费和不必要的成本，因此需要根据电机的额定功率和工作条件合理选用变频器功率。

注意事项二：注意变频器的响应速度在重载工况下，8极电机需要更快的响应速度来应对突发的负载变化。

在选用变频器时需要注意其响应速度和调节性能，确保可以满足电机在重载工况下的稳定运行和精准调节。

注意事项三：注意变频器的保护功能在重载工况下，电机设备容易发生过载、高温等情况，因此需要选用具有良好保护功能的变频器，能够及时监测电机设备的工作状态，并在出现异常情况时及时停机保护，防止设备损坏和人身安全事故的发生。

注意事项四：注意变频器的散热性能在重载工况下，8极电机的工作环境常常较差，容易产生高温。

选用的变频器需要具有良好的散热性能，可以有效地将热量排出，避免设备过热导致的故障和损坏。

注意事项五：注意变频器的抗干扰能力在重载工况下，电机设备周围常常存在大量的干扰源，如电磁干扰、噪声干扰等。

选用的变频器需要具有较强的抗干扰能力，可以稳定地运行在复杂的工作环境中，确保电机设备的正常运行。

8极电机在重载工况下选用变频器需要注意功率配比、响应速度、保护功能、散热性能和抗干扰能力等方面。

只有在全面考虑这些因素的基础上，才能选用到适合的变频器，保证电机设备的安全、稳定和高效运行。

希望本文对大家在选用8极电机重载变频器时有所帮助。

丹佛斯变频器怎么选型、丹佛斯选型指南丹佛斯变频器选型指南一、引言变频器作为工业自动化系统中的重要设备，广泛应用于各个行业。

丹佛斯作为一家全球知名的工业自动化解决方案供应商，其丰富的产品线和技术经验使其成为变频器市场的领导者之一。

本文将介绍丹佛斯变频器的选型方法和注意事项，帮助用户更好地选择合适的变频器。

二、丹佛斯变频器产品线介绍丹佛斯的变频器产品线包括低压和中压两个系列，每个系列又包括多个型号和规格。

用户在选型时需要根据具体应用场景和需求选择合适的产品。

2.1 低压系列丹佛斯低压系列变频器适用于功率范围较小的应用，常见型号有VLT Micro Drive、VLT AutomationDrive FC 301和VLT AutomationDrive FC 302.用户在选择时可以根据需要考虑功率、电压等因素。

2.2 中压系列丹佛斯中压系列变频器适用于功率较大的应用，常见型号有VLT Midi Drive和VLT AQUA Drive等。

用户在选择时需要确定需求的功率范围以及其他特定要求。

三、丹佛斯变频器选型步骤在选型过程中，用户需要根据具体需求和应用场景进行综合考虑。

以下是一个简单的选型步骤，供参考：3.1 确定应用要求首先，用户需要明确应用的要求，包括需求的功率范围、电压等。

同时还需要考虑特殊的环境因素，如温度、湿度、尘埃等。

3.2 确定负载类型根据应用的负载类型，用户可以选择相应的变频器型号。

丹佛斯的变频器适用于多种负载类型，包括泵、风机、压缩机等。

3.3 确定控制方式用户需要确定变频器的控制方式，包括开环控制和闭环控制。

开环控制适用于简单的应用，闭环控制适用于对控制精度有要求的应用。

3.4 确定通信接口根据系统的要求和需要，用户需要确定变频器是否需要支持通信接口，如Modbus、Profibus、Ethernet等。

3.5 考虑其他特殊要求根据具体应用的要求，用户还需要考虑其他特殊要求，如故障保护、过载保护、防护等级等。

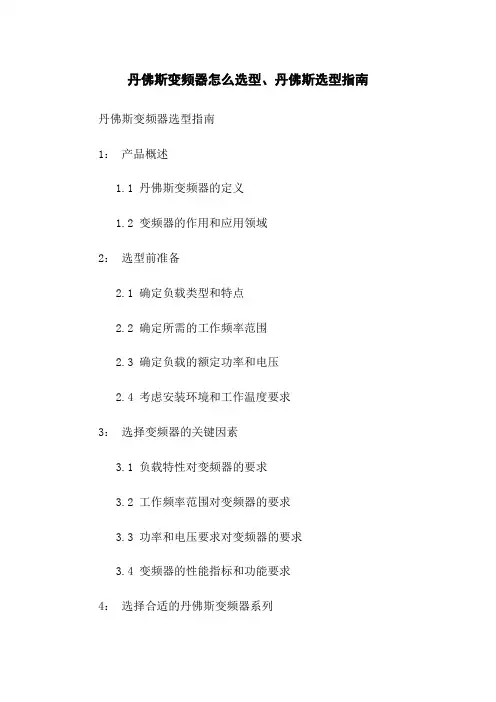

丹佛斯变频器怎么选型、丹佛斯选型指南丹佛斯变频器选型指南
1：产品概述
1.1 丹佛斯变频器的定义
1.2 变频器的作用和应用领域
2：选型前准备
2.1 确定负载类型和特点
2.2 确定所需的工作频率范围
2.3 确定负载的额定功率和电压
2.4 考虑安装环境和工作温度要求
3：选择变频器的关键因素
3.1 负载特性对变频器的要求
3.2 工作频率范围对变频器的要求
3.3 功率和电压要求对变频器的要求
3.4 变频器的性能指标和功能要求
4：选择合适的丹佛斯变频器系列
4.1 丹佛斯变频器产品系列介绍
4.2 各系列产品的特点和适用范围
4.3 根据选型需求选择合适的系列
5：进一步筛选选型
5.1 根据负载的功率和电压要求筛选产品 5.2 根据工作频率范围筛选产品
5.3 根据负载特性要求筛选产品
5.4 根据性能指标和功能要求筛选产品6：安装及调试
6.1 变频器的安装注意事项
6.2 变频器的参数设置
6.3 变频器的调试方法和步骤
附件：
1：变频器选型表格
2：丹佛斯变频器型录
法律名词及注释：
1：变频器：全称为变频调速器，是一种将电源交流频率变换，从而实现电机转速调节的装置。

2：负载：指电机、设备或系统等所承受的力、功率或扭矩。

3：工作频率范围：变频器能够调节电机输出频率的范围。

4：功率：指电机或设备的额定功率，表示其所能提供的最大
输出功率。

5：电压：指电机或设备的额定电压，表示其能够承受的最大
电压。

变频器选型注意事项变频器是一种用于调整电机转速的装置，广泛应用于各种工业领域。

选型一个合适的变频器对于电机运行的效率和稳定性至关重要。

以下是一些选型变频器时需要注意的事项：1.负载类型：在选型变频器之前，首先需要了解负载的类型。

负载可以是恒定转矩负载、恒定功率负载或者是其它特殊负载。

不同类型的负载可能需要不同类型的变频器来实现最佳性能。

2.功率需求：在选型变频器时，需要考虑负载所需的功率。

要确保变频器的额定功率能够满足负载的要求，同时还要有一定的余量以应对临时的负荷峰值。

3.控制方式：变频器可以通过不同的控制方式进行操作，如键盘控制、无线遥控、PLC控制等。

根据实际需要选择合适的控制方式，以便方便地操作和监控变频器。

4.控制精度：变频器的控制精度对于一些需要高精度控制的应用很重要。

例如，一些需要精确位置控制的应用，如机器人、自动化生产线等。

在这种情况下，需要选择控制精度高的变频器。

5.变频器要选带有多种保护功能的型号，以确保电机和负载的安全运行。

常见的保护功能包括过载保护、过压保护、过流保护、电流限制、短路保护等。

这些功能可以有效避免变频器和负载在工作中因异常情况而产生的损坏。

6.变频器的适用环境也需要考虑。

例如，如果变频器将在潮湿的环境中使用，那么应选择具有防护等级的型号，以确保变频器能够正常运行。

同样，如果变频器将在高温、低温或者有腐蚀性气体的环境中使用，也需要选择相应的型号。

7.通信功能：一些高级变频器还具有通信功能，可以与上位机或其他设备进行通信。

这些功能可用于数据采集、远程监控和远程控制，提高了系统的灵活性和智能化程度。

如果需要这些功能，就需要选择带有通信功能的型号。

8.成本和可靠性：在选型变频器时，需要综合考虑性能、功能、品牌和价格。

虽然较便宜的变频器可以节省成本，但质量和可靠性可能不如知名品牌的产品。

因此，在选型时应充分考虑产品的质量和可靠性，并合理评估其性价比。

总的来说，选型一个合适的变频器需要综合考虑负载类型、功率需求、控制方式、控制精度、保护功能、适用环境、通信功能、成本和可靠性等多个因素。

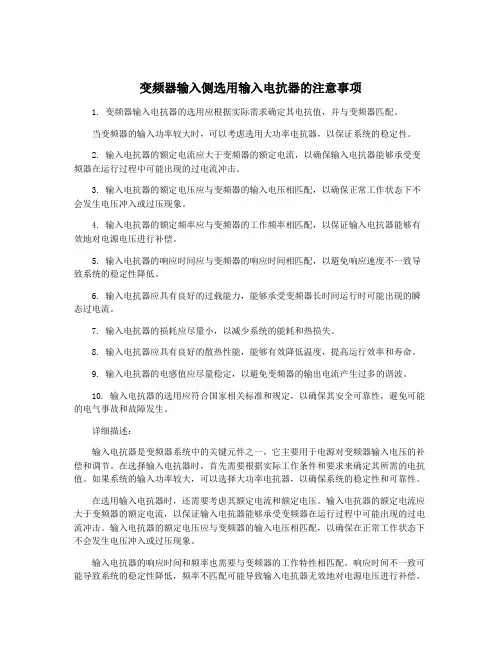

变频器输入侧选用输入电抗器的注意事项1. 变频器输入电抗器的选用应根据实际需求确定其电抗值，并与变频器匹配。

当变频器的输入功率较大时，可以考虑选用大功率电抗器，以保证系统的稳定性。

2. 输入电抗器的额定电流应大于变频器的额定电流，以确保输入电抗器能够承受变频器在运行过程中可能出现的过电流冲击。

3. 输入电抗器的额定电压应与变频器的输入电压相匹配，以确保正常工作状态下不会发生电压冲入或过压现象。

4. 输入电抗器的额定频率应与变频器的工作频率相匹配，以保证输入电抗器能够有效地对电源电压进行补偿。

5. 输入电抗器的响应时间应与变频器的响应时间相匹配，以避免响应速度不一致导致系统的稳定性降低。

6. 输入电抗器应具有良好的过载能力，能够承受变频器长时间运行时可能出现的瞬态过电流。

7. 输入电抗器的损耗应尽量小，以减少系统的能耗和热损失。

8. 输入电抗器应具有良好的散热性能，能够有效降低温度，提高运行效率和寿命。

9. 输入电抗器的电感值应尽量稳定，以避免变频器的输出电流产生过多的谐波。

10. 输入电抗器的选用应符合国家相关标准和规定，以确保其安全可靠性，避免可能的电气事故和故障发生。

详细描述：输入电抗器是变频器系统中的关键元件之一，它主要用于电源对变频器输入电压的补偿和调节。

在选择输入电抗器时，首先需要根据实际工作条件和要求来确定其所需的电抗值。

如果系统的输入功率较大，可以选择大功率电抗器，以确保系统的稳定性和可靠性。

在选用输入电抗器时，还需要考虑其额定电流和额定电压。

输入电抗器的额定电流应大于变频器的额定电流，以保证输入电抗器能够承受变频器在运行过程中可能出现的过电流冲击。

输入电抗器的额定电压应与变频器的输入电压相匹配，以确保在正常工作状态下不会发生电压冲入或过压现象。

输入电抗器的响应时间和频率也需要与变频器的工作特性相匹配。

响应时间不一致可能导致系统的稳定性降低，频率不匹配可能导致输入电抗器无效地对电源电压进行补偿。

请简述变频器的选型注意事项有哪些变频器是一种用于调节电机转速和控制电机运行的设备，广泛应用于电力、工业、交通等领域。

在选择变频器时，需要注意以下几个方面。

1. 负载类型和特性：在选择变频器时，首先需要考虑负载的类型和特性。

不同的负载对电机的要求不同，如恒转矩负载、恒功率负载、离散负载等。

根据负载类型的不同，变频器的控制方式和参数设置也会有所不同。

2. 功率匹配：变频器的功率应与电机的额定功率匹配。

如果变频器的功率过小，可能无法提供足够的输出能力，影响电机的正常运行；如果功率过大，可能造成能量浪费和设备加速老化。

3. 运行环境和条件：变频器的选择还应考虑运行环境和条件。

在高温、高湿度、腐蚀性气体等恶劣环境下，需要选择具有防护性能良好的变频器。

需要考虑供电电压的稳定性和频率的波动等因素。

4. 控制方式和功能需求：根据实际需求，选择适合的控制方式和功能。

对于需要精确控制的应用，如工业生产线，应选择具有闭环控制功能的变频器。

对于需要进行远程监控和控制的应用，如大型电力系统，应选择支持网络通信和远程控制的变频器。

5. 产品质量和可靠性：选择具有良好的产品质量和可靠性的变频器至关重要。

产品质量直接影响设备的寿命和稳定性，而可靠性则关系到生产效率和安全性。

总结回顾：在选择变频器时，需要综合考虑负载类型和特性、功率匹配、运行环境和条件、控制方式和功能需求以及产品质量和可靠性等因素。

通过合理的选择和配置，可以确保变频器与电机的良好匹配，提高生产效率和能源利用效率，延长设备寿命。

个人观点和理解：变频器作为一种重要的电气控制设备，对现代工业的发展起到了关键的推动作用。

在选择变频器时，我们应该根据具体应用需求和工作环境的特点来进行选型，以确保设备的正常运行和可靠性。

在变频器的应用过程中，还需要不断关注新技术的发展和应用，以不断提升设备的效率和性能。

参考文献：[1] 李晓明. 变频器选型及应用. 机电工程技术, 2015(1): 48-49.[2] 赵云龙. 变频器的选型及应用. 工业控制计算机, 2020(5): 102-104.在选择变频器时，需要考虑以下几个注意事项：1. 负载类型和特性：首先需要根据实际应用的负载类型和特性来选择合适的变频器。

进出线电抗器选型总结电抗器在变频器系统中的作用：①、进线电抗器：作用：用于抑制电流谐波，浪涌电压。

大功率变频器在启动时会对电网有些冲击，加上进线电抗器之后可以保护电网，如果客户对电网有要求建议加上，可以抑制变频启动对电网的冲击。

应用场合：1、多台变频器靠近并联连接2、自其他设备的明显扰动(干扰、过压)3、线路电源各相之间存在电压不平衡，超过额定电压的1.8%4、变频器由阻抗非常低的线路供电(在变压器附近比变频器额定值高10倍)5、在同一线路上安装有大量的变频器6、如果设施中含有一个功率因数(cosPhi)补偿单元，可减小功率因数补偿电容器的过载②、出线电抗器：应用场合：主要用于保护电机、电机同变频器距离较远的场合。

参考数据：该变频器如果没有加出现电抗器之前最大距离为10M（变频到电机），加装出现电抗器之后可以达到73M（按照实际应用来选择）。

作用：1.断开置于滤波器与电机之间的接触器而导致的滤波器干扰2.减小电机接地漏电电流选型注意事项：1.选型时要注意对进线电抗器、出线电抗器、直流电抗器区分进线电抗器：a)进线电抗器安装于变频器同电网之间，主要作用是抑制来自电网的浪涌电压和浪涌电流，保护变频器，延长变频器使用寿命；b)抑制来自电网的3,5次谐波的干扰（如果频率高于5次需要选用变频器专用型输入滤波器）①、电网相间电压不平衡大于额定电压的1.8%；②、阻抗极低的线路（动力变压器为变频器额定值的10倍以上）。

c)在一条线上为减小电流而安装大量的变频器；d)使用功率因数校正电容，或者校正电源。

出线电抗器：a)出线电抗器安装于变频器的电源输出线同电机之间，用来钝化变频器输出电压的陡度，减小逆变器中的功率元件的扰动和冲击，且在负载合闸的瞬间能够有效的抑制回路涌流，保护回路中的变频器装置及其他元件免受电流冲击。

直流电抗器：a)直流电抗器又称平流电抗器，主要用于变频器的直流侧，在通用变频器上有较多应用。

电抗器中有流过的具有交流分量的电流。

变频器的选型一、变频器的额定参数指标（一）额定输入指标（1）输入侧容量；（2）输入电压；（3）电源频率。

（二）额定输出指标（1）额定功率。

变频器额定容量为在连续不断的负载中，允许配用的最大负载容量。

必须注意，在生产机械中，负载的容量主要是根据发热状况来决定的。

在由变频器构成的控制系统中，当负载为变动的负载、断续的负载时负载且温升不超过允许值时，电动机是允许短时间（几分钟或几十分钟）过载的，而变频器一般只允许150%负载时运行1min。

（2）最大适配电动机功率。

变频器的最大适配电动机功率（kW）及对应的额定输出电流（A）是以4极普通异步电动机为对象制定的，6极以上电动机和变极电动机等特殊电动机的额定电流大于4极普通异步电动机，因此，在驱动4极以上电动机时就不能单单依据功率指标选择变频器，同时要考虑电流是否满足所选用的电动机额定电流。

（3）额定输出电压。

额定输出电压是变频器在额定输入条件下，以额定容量输出时，可连续输出的电压。

（4）额定输出电流。

额定输出电流是变频器在额定输入条件下，以额定容量输出时，可连续输出的电流，这是选择适配电动机的重要参数，其中电流值为有效值。

（5）短时过载能力。

短时过载能力是指变频器的输出电流允许超过额定值的倍数和时间。

大多数变频器的过载能力规定为150%／min。

二、变频器的选型原则及注意事项（一）变频器的容量选择总负载电流不超过变频器的额定电流，是选择变频器的基本原理。

由于变频器输出中包含谐波成分，其中电流有所增加，应适当考虑加大容量。

当电动机频繁启动、制动工作或处于重载启动且较频繁工作时，可选取大一档的变频器，以利于变频器长期、安全地运行。

还应考虑最小和最大运行速度极限，满载低速运行时电动机可能会过热，所选通用变频器应有可设定下限频率、可设定加速和减速时间的功能，以防止在低于该频率下运行。

一般风机，泵类负载不宜在15Hz以下运行，如果确实要在15Hz以下长期运行，需考虑电动机的容许温升，必要时应采用外置强迫风冷措施。

变频器的选型注意事项导语：随着工业自动化的不断推进，变频器已经成为了工业控制领域不可或缺的设备。

在选择变频器时，我们需要考虑的因素很多。

本文将从不同的角度，全面探讨变频器的选型注意事项。

一、工作环境1. 温度和湿度：在选择变频器时，首先要考虑工作环境的温度和湿度条件。

如果是在高温多湿的环境下工作，需要选择具有防尘、防潮、防腐蚀功能的变频器。

2. 电磁干扰：工作环境中是否存在较大的电磁干扰，这对变频器的稳定性和抗干扰能力提出了更高的要求。

3. 空间限制：工作场所的空间大小和安装位置也会影响到变频器的选型，需要根据实际情况选择尺寸合适的变频器。

二、负载特性1. 负载类型：不同的负载类型对变频器的要求也不同，比如对于恒扭矩负载和变扭矩负载，在变频器的选择上就需要考虑到不同的参数和功能。

2. 负载惯性：负载的惯性也是选择变频器时需考虑的因素之一，负载惯性大的话会影响到变频器的动态响应和稳定性。

三、性能指标1. 额定功率和电压范围：根据实际的负载需求，确定变频器的额定功率和电压范围，以确保其正常运行。

2. 控制精度和速度响应：对于对控制精度和速度响应有较高要求的应用，需要选择具有较高性能指标的变频器。

3. 过载能力和短时过载能力：考虑到负载的变化和冲击，需要选择具有良好过载能力和短时过载能力的变频器。

四、品牌和服务1. 品牌信誉：在选择变频器时，品牌的信誉和口碑也是需要考虑的因素，一些知名品牌的变频器通常在质量和售后服务上都会更有保障。

2. 售后服务：变频器在使用过程中出现故障的可能性也是需要考虑的，选择有完善售后服务体系的厂家和品牌会让我们在使用中更加放心。

结语：选择合适的变频器需要综合考虑工作环境、负载特性、性能指标、品牌和服务等多个方面的因素。

希望通过本文的介绍，能让您在选型时更加得心应手。

对于变频器的选型，我们需要全面的考虑，并且要根据实际情况做出恰当的选择。

选择合适的变频器需要考虑的因素还有很多，比如安全性能、节能效果、易维护性等。

变频器选型注意事项
1.负载类型和变频器选择：变频器任何情况下都能正常使用，用户有必要对负载、环境要求和变频器有更多了解,电动机所带动负载不一样，对变频器要求一样。

A:风机和水泵是最普通负载：对变频器要求最为简单，变频器容量等于电动机容量即可（空压机、深水泵、泥沙泵、快速变化音乐喷泉需加大容量）。

B:起重机类负载：这类负载特点是启动时冲击很大，要求变频器有一定余量。

同时，重物下放肘，会有能量回馈，要使用制动单元或采用共用母线方式。

C:不均行负载：有负载轻，重，此时应重负载情况来选择变频器容量，例如轧钢机机械、粉碎机械、搅拌机等。

D:大惯性负载：如离心机、冲床、水泥厂旋转窑，此类负载惯性很大，启动时可能会振荡，电动机减速时有能量回馈。

应该用容量稍大变频器来加快启动，避免振荡。

配合制动单元消除回馈电能。

2.长期低速动转，电机发热量较高，风扇冷却能力降低，必须采用加大减速比方式或改用6级电机，使电机运转较高频率附近。

3.变频器安装点必需符合标准环境要求，否则易引起故障或缩短使用寿命；变频器与驱动马达之间距离一般不超过50米，若需更长距离则需降低载波频率或增加输出电抗器选件才能正常运转。

变频器的十大注意事项
1.选择合适的变频器型号：在购买变频器时，首先要确定所需的功率
范围和额定转速范围，以便选择适合的型号和规格的变频器。

2.注意选用适配的电机：变频器的输出电流和电压需要与所选用的电
机相匹配，以确保正常运转和最佳效果。

3.安装时注意接地：变频器必须正确接地，并且地线截面积要足够大。

同时，变频器应与其他设备保持足够的距离，以免干扰或引发电磁干扰。

4.注意保护环境温度：变频器使用时，应避免在高温或潮湿的环境中
使用，以免影响其正常工作和寿命。

5.避免频繁启动和停止：频繁的启停会给变频器带来很大的负荷，容
易造成损坏。

因此，应尽量避免频繁启停操作。

6.定期检查和维护：定期对变频器进行检查和维护，包括清洁内部灰
尘和杂质，紧固连接件，检查风扇等运转情况。

7.防止过载操作：变频器的额定功率是有限的，超过其额定功率运行
时间过长会导致过热甚至损坏。

因此，在使用变频器时，应根据工作要求
避免过载操作。

8.避免电压波动：电网电压波动会对变频器的稳定性和性能产生不良
影响。

因此，应该保持合理稳定的电压供应。

9.注意调试参数设置：在使用变频器之前，应仔细阅读产品说明书，
正确设置参数，以适应不同的工作要求。

10.遵循安全操作规程：在使用变频器时，应严格遵守相关的安全操
作规程，确保人身安全和设备正常运行。

总结起来，选择合适的型号、合适的接地工作，注意环境温度，避免频繁启停和过载操作，定期检查和维护，避免电压波动，合理调试参数，并严格遵守安全操作规程，这些都是使用变频器时需要注意的事项。

电工技术教案二：变频器的选型与调试一、前言在工业自动化领域中，变频器是一种基础设备，广泛应用于各种工艺生产中。

它可以调整电机的转速，从而满足生产工艺的不同需求。

本文将重点介绍变频器的选型与调试方法，以便于读者更好地理解和掌握这一知识点。

二、变频器的选型2.1 变频器功率的选取变频器主要用于控制电机的转速和运行状态，变频器功率的选用应根据所控制电机的功率来决定。

一般来说，变频器的额定功率应大于所控制电机的功率，以确保变频器能够稳定运行。

同时，还应考虑负载特性和过载保护等因素。

2.2 变频器控制方式的选取根据控制方式的不同，变频器可以分为开环控制和闭环控制两种。

开环控制适用于一些需要简单实现转速调节的场合，如风扇、水泵等。

而闭环控制则适用于那些对电机运行状态要求较高的场合，如机床、印刷机等。

2.3 变频器的类型选取根据变频器输出电压的不同，变频器可以分为直流变频器和交流变频器两种类型。

直流变频器主要适用于直流电机的调速，而交流变频器则适用于交流电机的调速。

在实际应用中，还需根据所控制电机的特点和运行要求来选择合适的变频器类型。

2.4 变频器的品牌选取变频器的品牌选择应根据转速调节精度、可靠性、抗干扰能力等多个指标来综合考虑。

一般情况下，大型工业企业会优先选择国际知名品牌的变频器，而中小型企业可以选择一些性价比较高的品牌来降低成本。

三、变频器的调试3.1 变频器的安装与接线变频器在调试之前，需要先进行安装和接线。

在安装过程中，需要对电源输入、电机输出、信号输入等多个方面进行检查和连接。

特别注意变频器内部元器件的静电防护，并且在接线时避免带电连接，以免损坏元器件。

3.2 变频器的参数设置变频器参数的设置关系到电机的运行状态和控制效果。

在设置参数之前，需要先了解所控制电机的各项参数，包括额定功率、额定电压、额定电流等。

根据电机的运行要求来设置变频器的输出电压、功率、频率等参数。

3.3 变频器的运行调试变频器的运行调试主要包括运行空载和负载试验两个环节。

变频器的选型注意事项变频器是一种将交流电转化为可调变频、可调电压的电力变换设备。

在工业自动化控制中，变频器广泛应用于电机控制系统中，可以实现精确调速，提高生产效率，节省能源。

变频器选型是工程设计中非常重要的一环，下面将介绍变频器选型的注意事项。

1.负载类型：不同的负载类型对变频器的要求不同。

例如，对于常规负载，一般选择常规变频器即可；对于恒转矩负载，需要选择矢量控制变频器；对于恒功率负载，需要选择高性能矢量控制变频器。

因此，在选型时需要根据具体的负载类型进行选择。

2.负载参数：在选型时需要了解负载的参数，如额定功率、额定转速、最大转速、最大转矩等。

这些参数对于选择适合的变频器至关重要，选型时需要根据这些参数进行匹配，以确保变频器可以正常运行。

3.载体环境：在工业生产中，环境条件通常较为复杂。

变频器选型时需要考虑环境中的温度、湿度、防护等级等因素。

如果环境条件恶劣，应选择耐高温、耐湿度、防护等级较高的变频器。

4.运行方式：变频器的运行方式分为恒定转速运行和恒定转矩运行。

在选型时需要根据实际应用需求选择合适的运行方式。

对于需要精确调速的场合，应选择矢量控制变频器，以实现精确控制；对于无须精确调速的场合，可以选择矢量控制变频器或普通变频器。

5.控制方式：变频器的控制方式通常有V/F控制、矢量控制等。

V/F控制适用于无须精确控制的场合，成本较低；矢量控制适用于对转速、转矩要求较高的场合，但成本较高。

在选型时需要根据具体需求选择合适的控制方式。

6.故障保护功能：变频器在运行过程中，可能会发生各种故障，如过流、过压、欠压等。

因此，在选型时需要关注变频器的故障保护功能，确保其能够可靠运行。

通常，高性能的变频器具有更多的故障保护功能。

7.通信接口：在工业自动化控制系统中，变频器通常需要与上位机进行通信。

因此，在选型时需要关注变频器的通信接口类型和协议支持情况，以确保能够实现与上位机的无缝连接。

8.可维护性：选型时应考虑变频器的可维护性，包括易于维修、易于更换零部件等方面。

变频器使用1、必须正确选择变频器。

2、认真阅读产品使用说明书，并按说明书的要求接线、安装和使用。

3、变频器装置应可靠接地，以抑制射频干扰，防止变频器内因漏电而引起电击。

4、用变频器控制电机转速时，电机的温升及噪声会比用网电（工频）时高；在低速运转时，因电机风叶转速低，应注意通风冷却或适当减低负载，以免电机温升超过允许值。

5、供电线路的阻抗不能太小。

变频器接入低压电网，当配电变压器容量超过500KVA,或配电变压器容量大于变频器容量10倍时,或变频器接在离配电变压器很近的地方时，由于回路阻抗小，投入瞬间对变频器产生很大的涌流，会损坏变频器的整流元件。

当线路阻抗较优小时，应的变压器和变频器间加装交流电抗器。

6、当电网三相电压不平衡度大于3%时，变频器输入电流的峰值就很大，会造成变频器及连接线过热或损坏电子元件，这时也需加装交流电抗器。

特别是变压器为V形接法时更为严重，除在交流侧加装电抗器外，还需在直流侧加装直流电抗器。

7、不能因为提高功率因数而在进线侧装设过大的电容器，也不能在电机与变频器间装设电容器，否则会使线路阻抗下降，产生过流而损坏变频器。

8、变频器出线侧不能并联补偿电容，也不能为了减少变频器的输出电压的高次谐波而并联电容器，否则可能损坏变频器。

为了减少谐波，可以串联电抗器。

9、用变频器调速的起动和停止，不能用断路器及接触器直接操作，而应用变频器的控制端子来操作，否则会造成变频器失控，并可能造成严惩后果。

10、变频器与电机间一般不宜加装交流接触器，以免断流瞬间产生过电压而损坏变频器。

若需加装，在变频器运行前，输出接触器应先闭合；而在断开前，变频器应先停止输出。

IL对于变频器驱动普通电机做恒转矩运行的场合，应尽量避免长期低速运行，否则电机散热效果变差，发热严重。

如果需要以低速恒转矩长期运行，就必须选用变频电机。

12、对于提升负载、频繁起停的场合，会有负转矩产生，需适当参数的制动电阻，否则变频器将因过电流或过电压故障而跳闸。
