变频器采用矢量控制的注意事项

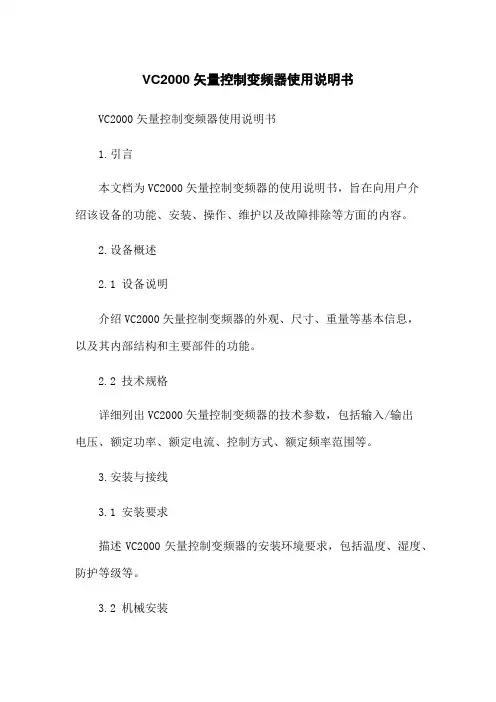

VC2000矢量控制变频器使用说明书VC2000矢量控制变频器使用说明书1.引言本文档为VC2000矢量控制变频器的使用说明书，旨在向用户介绍该设备的功能、安装、操作、维护以及故障排除等方面的内容。

2.设备概述2.1 设备说明介绍VC2000矢量控制变频器的外观、尺寸、重量等基本信息，以及其内部结构和主要部件的功能。

2.2 技术规格详细列出VC2000矢量控制变频器的技术参数，包括输入/输出电压、额定功率、额定电流、控制方式、额定频率范围等。

3.安装与接线3.1 安装要求描述VC2000矢量控制变频器的安装环境要求，包括温度、湿度、防护等级等。

3.2 机械安装给出VC2000矢量控制变频器的机械安装步骤，包括固定设备、连接电源线和接地线等。

3.3 电气接线提供VC2000矢量控制变频器的电气接线示意图和详细连接步骤，包括输入/输出端子、编码器接口、外部控制信号等。

4.参数设置与调试4.1 参数列表列出VC2000矢量控制变频器的参数列表，包括运行参数、控制参数和保护参数等。

4.2 参数设置介绍如何使用VC2000矢量控制变频器的参数设置功能，包括参数编辑、保存与加载等操作步骤。

4.3 调试流程提供VC2000矢量控制变频器调试的流程指导，包括初始调试、速度闭环调试、矢量控制调试等。

5.操作与维护5.1 开机与关机说明VC2000矢量控制变频器的开机与关机方法，包括通过面板按键、外部信号和网络命令等方式。

5.2 基本操作介绍VC2000矢量控制变频器的基本操作方法，包括参数查看、速度设定、运行控制等。

5.3 维护与保养提供VC2000矢量控制变频器的维护与保养指南，包括清洁、检查电路板和散热器等。

6.故障排除6.1 常见故障现象VC2000矢量控制变频器可能出现的常见故障现象，并给出故障分类。

6.2 故障排除方法提供VC2000矢量控制变频器故障排除的步骤和方法，以及可能出现的解决方案。

7.附件本文档涉及的附件包括变频器连接图、参数列表以及其他相关文档。

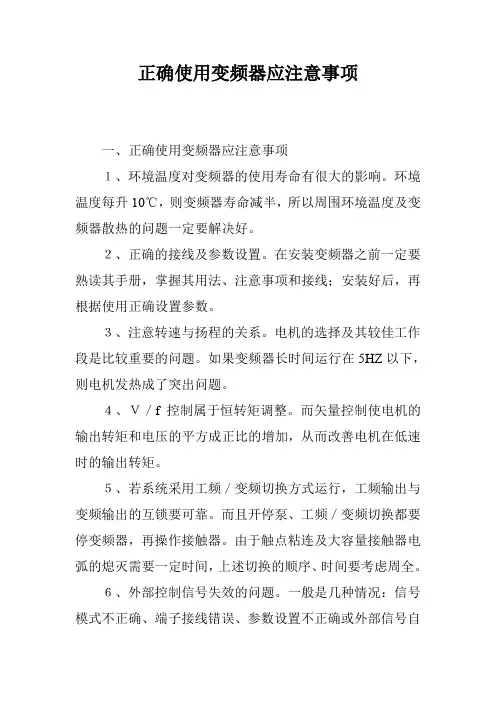

正确使用变频器应注意的事项一、正确使用变频器应注意事项１、环境温度对变频器的使用寿命有很大的影响。

环境温度每升10℃，则变频器寿命减半，所以周围环境温度及变频器散热的问题一定要解决好。

２、正确的接线及参数设置。

在安装变频器之前一定要熟读其手册，掌握其用法、注意事项和接线；安装好后，再根据使用正确设置参数。

３、注意转速与扬程的关系。

电机的选择及其最佳工作段是比较重要的问题。

如果变频器长时间运行在5HZ以下，则电机发热成了突出问题。

４、Ｖ／f控制属于恒转矩调整。

而矢量控制使电机的输出转矩和电压的平方成正比的增加，从而改善电机在低速时的输出转矩。

５、若系统采用工频／变频切换方式运行，工频输出与变频输出的互锁要可靠。

而且开停泵、工频／变频切换都要停变频器，再操作接触器。

由于触点粘连及大容量接触器电弧的熄灭需要一定时间，上述切换的顺序、时间要考虑周全。

６、外部控制信号失效的问题。

一般是几种情况：信号模式不正确、端子接线错误、参数设置不正确或外部信号自身有问题。

7、过电流跳闸和过载跳闸的区别。

过电流主要用于保护变频器，而过载主要用于保护电动机。

因为变频器的容量有时需要比电动机的容量加大一挡或两挡，这种情况下，电动机过载时，变频器不一定过电流。

过载保护由变频器内部的电子热保护功能进行，在预置电子热保护时，应该准确地预置“电流取用比”即电动机额定电流和变频器额定电流之比的百分数。

8、干扰问题。

⑴良好的接地。

电机等强电控制系统的接地线必须通过接汇流排可靠接地。

控制系统最好独立接地，接地电阻小于１Ω。

传感器、Ｉ／Ｏ接口屏蔽层与控制系统的控制地相连。

⑵给仪表等输入电源加装EMI滤波器、共模电感、高频磁环等。

⑶给变频器输入加装EMI滤波器，可以有效抑制变频器对电网的传导干扰，加装输入交流和直流电抗器，可以提高功率因数，减少谐波污染，综合效果好。

某些电机与变频器之间距离超过100m的场合，需要在变频器侧添加交流输出电抗器，解决因为输出导线对地分布参数造成的漏电流保护的减少对外部的辐射干扰。

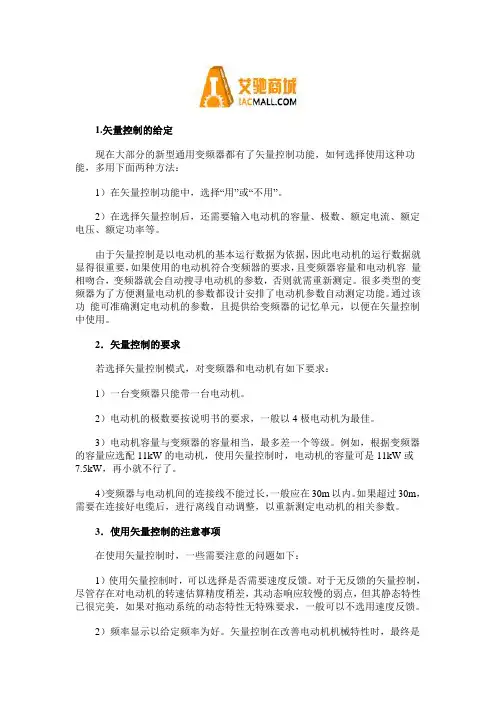

1.矢量控制的给定现在大部分的新型通用变频器都有了矢量控制功能，如何选择使用这种功能，多用下面两种方法：1）在矢量控制功能中，选择“用”或“不用”。

2）在选择矢量控制后，还需要输入电动机的容量、极数、额定电流、额定电压、额定功率等。

由于矢量控制是以电动机的基本运行数据为依据，因此电动机的运行数据就显得很重要，如果使用的电动机符合变频器的要求，且变频器容量和电动机容量相吻合，变频器就会自动搜寻电动机的参数，否则就需重新测定。

很多类型的变频器为了方便测量电动机的参数都设计安排了电动机参数自动测定功能。

通过该功能可准确测定电动机的参数，且提供给变频器的记忆单元，以便在矢量控制中使用。

2．矢量控制的要求若选择矢量控制模式，对变频器和电动机有如下要求：1）一台变频器只能带一台电动机。

2）电动机的极数要按说明书的要求，一般以4极电动机为最佳。

3）电动机容量与变频器的容量相当，最多差一个等级。

例如，根据变频器的容量应选配11kW的电动机，使用矢量控制时，电动机的容量可是11kW或7.5kW，再小就不行了。

4）变频器与电动机间的连接线不能过长，一般应在30m以内。

如果超过30m，需要在连接好电缆后，进行离线自动调整，以重新测定电动机的相关参数。

3．使用矢量控制的注意事项在使用矢量控制时，一些需要注意的问题如下：1）使用矢量控制时，可以选择是否需要速度反馈。

对于无反馈的矢量控制，尽管存在对电动机的转速估算精度稍差，其动态响应较慢的弱点，但其静态特性已很完美，如果对拖动系统的动态特性无特殊要求，一般可以不选用速度反馈。

2）频率显示以给定频率为好。

矢量控制在改善电动机机械特性时，最终是通过改变变频器的输出频率来完成，在矢量控制的过程中，其输出频率会经常跳动，因此实际使用时以显示“给定频率”为好。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

变频器矢量控制在工业自动化领域，变频器是一种重要的设备，广泛应用于电机控制和能源节约等方面。

其中，矢量控制是变频器的一种重要控制方式，它通过精确的电机控制实现了更高效、更稳定的运行。

一、矢量控制的原理和特点矢量控制是一种基于电流的控制方式，它通过分析电机电流的大小和方向来实现对电机的控制。

与传统的频率控制相比，矢量控制具有以下几个特点：1.高精度的转矩控制：矢量控制能够精确地控制电机的转矩输出，无论在低速或高速运行时都能提供较为准确的转矩响应。

这对于需要精确控制转矩的应用场景非常重要。

2.宽速度范围的控制：矢量控制可以实现宽速度范围的无级调速。

无论是低速运行还是高速运行，都可以得到较为稳定的输出。

这对于大部分工业应用来说都是非常关键的。

3.良好的动态性能：矢量控制具有快速的动态响应特点，能够在瞬态变化时快速调整电机输出。

这使得在工业生产中的速度要求较高的应用中，矢量控制展现出了很好的优势。

4.较高的效率和能耗节约：矢量控制通过对电机的精确控制，可以使电机运行在最佳工作点上，从而提高电机的效率，降低能耗。

在能耗节约方面，矢量控制也具有很大的潜力。

二、矢量控制的实现方法矢量控制的实现首先需要获取电机的转速和转矩反馈，以及电机的电流反馈。

然后，将这些反馈信号输入到控制器中，通过控制器对电机的电流大小和方向进行调节。

具体的实现方法有以下几种：1.直接转矩控制(DTC)：直接转矩控制是一种基于电机转矩和电流的控制方法，它通过直接控制电机的转矩和磁场实现对电机的控制。

这种方法具有快速动态响应和精确控制的特点，但在低速和零速运行时存在一定的困难。

2.间接转矩控制(FOC)：间接转矩控制是一种基于电机磁链和电流的控制方法，它通过控制电机的磁链大小和方向来实现对电机的转矩控制。

这种方法相对于直接转矩控制在低速和零速运行时更为稳定，但对控制器的要求更高。

3.空间矢量调制(SVM)：空间矢量调制是一种通过改变电压波形的方式来控制电机的方法。

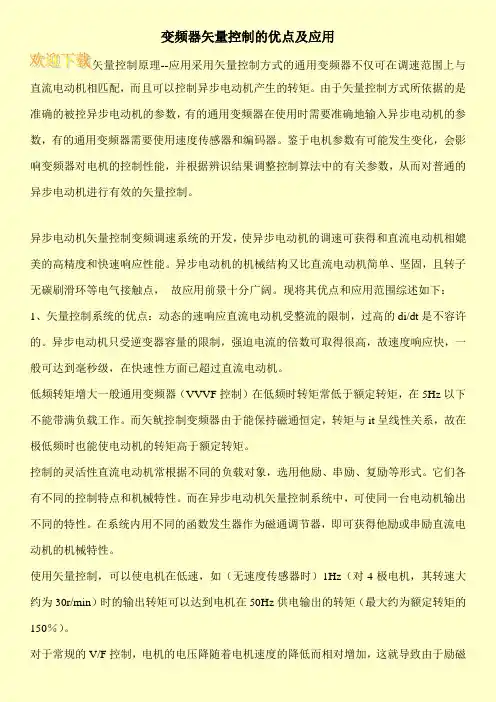

变频器矢量控制的优点及应用矢量控制原理--应用采用矢量控制方式的通用变频器不仅可在调速范围上与直流电动机相匹配，而且可以控制异步电动机产生的转矩。

由于矢量控制方式所依据的是准确的被控异步电动机的参数，有的通用变频器在使用时需要准确地输入异步电动机的参数，有的通用变频器需要使用速度传感器和编码器。

鉴于电机参数有可能发生变化，会影响变频器对电机的控制性能，并根据辨识结果调整控制算法中的有关参数，从而对普通的异步电动机进行有效的矢量控制。

异步电动机矢量控制变频调速系统的开发，使异步电动机的调速可获得和直流电动机相媲美的高精度和快速响应性能。

异步电动机的机械结构又比直流电动机简单、坚固，且转子无碳刷滑环等电气接触点，故应用前景十分广阔。

现将其优点和应用范围综述如下：1、矢量控制系统的优点：动态的速响应直流电动机受整流的限制，过高的di/dt是不容许的。

异步电动机只受逆变器容量的限制，强迫电流的倍数可取得很高，故速度响应快，一般可达到毫秒级，在快速性方面已超过直流电动机。

低频转矩增大一般通用变频器（VVVF控制）在低频时转矩常低于额定转矩，在5Hz以下不能带满负载工作。

而矢鱿控制变频器由于能保持磁通恒定，转矩与it呈线性关系，故在极低频时也能使电动机的转矩高于额定转矩。

控制的灵活性直流电动机常根据不同的负载对象，选用他励、串励、复励等形式。

它们各有不同的控制特点和机械特性。

而在异步电动机矢量控制系统中，可使同一台电动机输出不同的特性。

在系统内用不同的函数发生器作为磁通调节器，即可获得他励或串励直流电动机的机械特性。

使用矢量控制，可以使电机在低速，如（无速度传感器时）1Hz（对4极电机，其转速大约为30r/min）时的输出转矩可以达到电机在50Hz供电输出的转矩（最大约为额定转矩的150％）。

对于常规的V/F控制，电机的电压降随着电机速度的降低而相对增加，这就导致由于励磁不足，而使电机不能获得足够的旋转力。

矢量控制变频器调试方法主要包括以下几个步骤：
1. 基本设置：
- 开机后，根据变频器的使用说明书进行基本设置，包括输入电压、频率、波特率等。

- 确保变频器与电动机正确接线，包括电源线、控制线和反馈线等。

2. 参数设置：
- 根据电动机的实际参数（如功率、电压、电流、转速等）设置变频器的相关参数。

- 设置矢量控制模式，通常有速度控制模式（V/F控制）和力矩控制模式等。

3. 调试运行：
- 启动变频器，观察电动机的启动运行情况，检查电流、电压等参数是否正常。

- 逐步调整变频器的设置参数，如转速设定、力矩设定等，观察电动机响应是否符合预期。

4. 矢量控制调试：
- 进行矢量控制调试时，需要使用专门的调试工具或软件，这些工具可以实时显示电动机的转速、力矩、位置等参数。

- 调整矢量控制参数，如转矩增益、速度增益、电流限制等，以达到理想的控制效果。

5. 功能测试：
- 测试变频器的各种功能，如启动、停止、加速、减速、紧急停止等，确保各项功能正常。

- 进行负载测试，模拟实际工作条件，观察电动机在各种负载下的表现。

6. 优化调整：
- 根据测试结果，对变频器的参数进行优化调整，以提高电动机的运行效率和稳定性。

- 可能需要多次调试和测试，直到达到最佳性能。

7. 长时间运行测试：
- 让电动机在满负荷或极端条件下长时间运行，观察是否存在异常情况，确保长期运行的可靠性。

8. 撰写调试报告：
- 完成调试后，撰写调试报告，记录调试过程中遇到的问题及解决方案，为今后的维护提供参考。

调试矢量控制变频器需要专业的知识和经验，确保在调试过程中安全和效率。

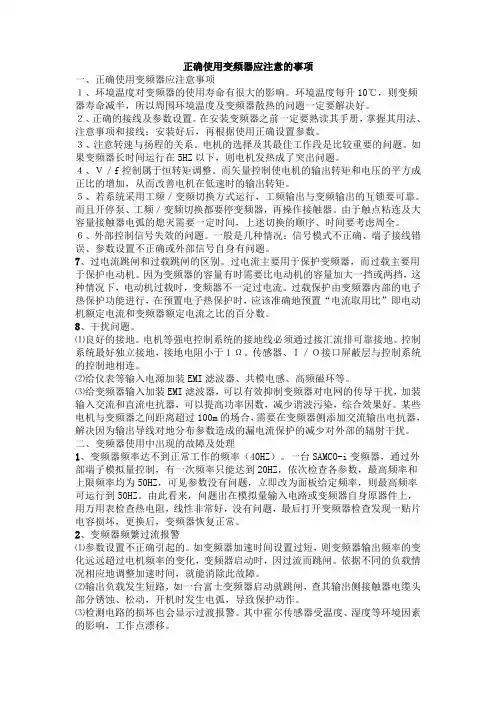

正确使用变频器应注意事项一、正确使用变频器应注意事项１、环境温度对变频器的使用寿命有很大的影响。

环境温度每升10℃，则变频器寿命减半，所以周围环境温度及变频器散热的问题一定要解决好。

２、正确的接线及参数设置。

在安装变频器之前一定要熟读其手册，掌握其用法、注意事项和接线；安装好后，再根据使用正确设置参数。

３、注意转速与扬程的关系。

电机的选择及其较佳工作段是比较重要的问题。

如果变频器长时间运行在5HZ以下，则电机发热成了突出问题。

４、Ｖ／f控制属于恒转矩调整。

而矢量控制使电机的输出转矩和电压的平方成正比的增加，从而改善电机在低速时的输出转矩。

５、若系统采用工频／变频切换方式运行，工频输出与变频输出的互锁要可靠。

而且开停泵、工频／变频切换都要停变频器，再操作接触器。

由于触点粘连及大容量接触器电弧的熄灭需要一定时间，上述切换的顺序、时间要考虑周全。

６、外部控制信号失效的问题。

一般是几种情况：信号模式不正确、端子接线错误、参数设置不正确或外部信号自身有问题。

7、过电流跳闸和过载跳闸的区别。

过电流主要用于保护变频器，而过载主要用于保护电动机。

因为变频器的容量有时需要比电动机的容量加大一挡或两挡，这种情况下，电动机过载时，变频器不一定过电流。

过载保护由变频器内部的电子热保护功能进行，在预置电子热保护时，应该准确地预置“电流取用比”即电动机额定电流和变频器额定电流之比的百分数。

8、干扰问题。

⑴良好的接地。

电机等强电控制系统的接地线必须通过接汇流排可靠接地。

控制系统较好独立接地，接地电阻小于１Ω。

传感器、Ｉ／Ｏ接口屏蔽层与控制系统的控制地相连。

⑵给仪表等输入电源加装EMI滤波器、共模电感、高频磁环等。

⑶给变频器输入加装EMI滤波器，可以有效抑制变频器对电网的传导干扰，加装输入交流和直流电抗器，可以提高功率因数，减少谐波污染，综合效果好。

某些电机与变频器之间距离超过100m的场合，需要在变频器侧添加交流输出电抗器，解决因为输出导线对地分布参数造成的漏电流保护的减少对外部的辐射干扰。

矢量变频器怎么调试？变频器矢量控制方式分析有些物理量，既要有数值大小（包括有关的单位），又要有方向才能完全确定。

这些量之间的运算并不遵循一般的代数法则，而遵循特殊的（空间向量）运算法则。

这样的量叫做物理矢量。

有些物理量，只具有数值大小（包括有关的单位），而不具有方向性。

这些量之间的运算遵循一般的代数法则。

这样的量叫做物理标量。

什么是矢量变频器？矢量与向量就是数学上矢量（向量）分析的一种方法或是一种概念，两者是同一概念，只是叫法不同，简单的定义是指既具有大小又具有方向的量。

矢量是我们（大陆）的说法，向量的说法一般是港台地区的文献是用的。

矢量控制主要是一种电机模型解耦的概念。

矢量变频器的技术是基于DQ轴的理论而产生的，它的基本思路是把电机的电流分解为D 轴电流和Q轴电流，其中D轴电流是励磁电流，Q轴电流是力矩电流，这样就可以把交流电机的励磁电流和力矩电流分开控制，使得交流电机具有和直流电机相似的控制特性，是为交流电机设计的一种理想的控制理论，大大提高了交流电机的控制特性。

不过目前这种控制理论已经不仅仅应用在交流异步电动机上了，直流变频电动机（BLDC，也就是永磁同步电动机）也大量使用该控制理论。

矢量是我们的说法，向量的说法一般是港台地区的文献使用的。

意义和“布什”和“布希”的意思大致一样。

所谓的矢量控制主要就是一种电机模型解耦的概念。

在电气领域主要用于分析交流电量，如电机分析等，在变频器中的应用即基于电机分析的理论进行变频控制的，称为矢量控制型变频器，实现的方法不是唯一的，但数学模型基本一致。

矢量变频器技术是基于DQ轴理论而产生的，它基本的思路就是把电机的电流分解为D轴的电流和Q轴电流，其中D轴的电流是励磁电流，Q轴电流是力矩电流，这样就可以把交流电机的励磁电流和力矩电流分开控制，使得交流电机具有和直流电机相似的控制特性，是为交流电机设计的一种理想的控制理论，大大提高了交流电机的控制特性。

不过目前这种控制理论已经不仅仅应用在交流异步电动机上了，直流变频电动机（BLDC，也就。

变频器的V/F控制与矢量控制U/f=C的正弦脉宽调制（SPWM）控制方式其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。

但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。

另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。

因此人们又研究出矢量控制变频调速。

矢量控制（VC）方式矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子电流Ia、Ib、Ic、通过三相－二相变换，等效成两相静止坐标系下的交流电流Ia1Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1（Im1相当于直流电动机的励磁电流；It1相当于与转矩成正比的电枢电流），然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换，实现对异步电动机的控制。

其实质是将交流电动机等效为直流电动机，分别对速度，磁场两个分量进行独立控制。

通过控制转子磁链，然后分解定子电流而获得转矩和磁场两个分量，经坐标变换，实现正交或解耦控制。

矢量控制方法的提出具有划时代的意义。

然而在实际应用中，由于转子磁链难以准确观测，系统特性受电动机参数的影响较大，且在等效直流电动机控制过程中所用矢量旋转变换较复杂，使得实际的控制效果难以达到理想分析的结果。

V/F控制与矢量都是恒转矩控制。

U/F相对转矩可能变化大一些。

而矢量是根据需要的转矩来调节的，相对不好控制一些。

对普通用途。

两者一样1、矢量控制方式——矢量控制，最简单的说，就是将交流电机调速通过一系列等效变换，等效成直流电机的调速特性，就这么简单，至于深入了解，那就得深入了解变频器的数学模型，电机学等学科。

感谢您购买孚瑞肯电气（深圳）有限公司开发生产的FR530系列矢量控制变频器。

FR530系列矢量控制变频器主要定位为中高端市场的OEM客户及特定要求的风机、水泵类负载应用场合，其设计灵活，内嵌SVC、VF控制于一身，可广泛应用于对速度控制精度、转矩响应速度、低频输出特性有较高要求的应用场合。

本用户手册详细介绍了FR530系列矢量控制变频器的产品特征、结构特点、参数设置、运行调试、维护检查等方面的内容。

使用前请务必认真阅读本手册中的安全注意事项，在确保人身及设备安全的前提下使用该产品。

第一章产品信息........................................................................................................................................... - 3 -1.1产品铭牌 (3)1.2产品额定值 (4)1.3产品技术规格 (4)1.4产品外形和安装尺寸及重量 (6)1.5产品端子配置 (10)1.5.1 接线方式.................................................................................................................................. - 10 -1.5.2主回路端子 ............................................................................................................................... - 11 -1.5.3控制回路端子 ........................................................................................................................... - 13 -第二章功能参数表..................................................................................................................................... - 15 -第三章故障诊断及对策 ............................................................................................................................. - 37 -附录A:MODBUS通讯协议........................................................................................................................ - 40 -附录B:选配件.............................................................................................................................................. - 45 -B.1制动电阻 (45)B.2PROFIBUS通讯模块 (46)1.1 产品铭牌型号说明产品铭牌上的型号用数字、符号和字母组合的方式表示了其所属系列、适用电源种类、功率等级等信息。

空间矢量控制变频调速的原理一、引言空间矢量控制变频调速技术是一种高效、精确的电机控制技术，广泛应用于各种工业领域中。

本文将详细介绍空间矢量控制变频调速的原理。

二、电机基础知识在了解空间矢量控制变频调速的原理之前，我们需要先了解一些电机基础知识。

电机是将电能转化为机械能的设备，通常由定子和转子两部分组成。

其中定子上有若干个线圈，当这些线圈通以交流电时，会在定子内形成一个旋转磁场。

而转子则由永磁体或者铜导体构成，在旋转磁场的作用下会产生感应电动势，并因此带动负载旋转。

三、变频器的作用传统的交流电源无法直接提供可调节的交流电压和频率，因此需要使用变频器来实现对交流电压和频率进行可调节控制。

变频器通过将固定直流电源经过整流滤波后得到直流电压，并通过逆变器将直流电压转换为可调节的交流电压和频率。

四、空间矢量控制的基本原理空间矢量控制是一种高级的电机控制技术，通过对电机三相电流和电压进行空间矢量分析，实现对电机转矩和转速的精确控制。

空间矢量控制可以将电机视为一个向量旋转系统，通过改变向量的方向和大小来实现对电机的控制。

五、空间矢量控制的步骤1. 从交流电源中获取三相交流电压，并经过整流滤波后得到直流电压；2. 通过逆变器将直流电压转换为可调节的交流电压和频率；3. 对交流电压进行空间矢量分析，得到两个旋转坐标轴上的磁场向量；4. 通过计算得到两个旋转坐标轴上的参考向量；5. 将参考向量与实际向量进行比较，并根据差值来调整逆变器输出的交流电压；6. 实时监测反馈信号，调整参考向量以达到精确控制。

六、空间矢量控制中的PI调节器PI调节器是一种常用于闭环系统中的控制算法，用于实现精确稳定的控制。

在空间矢量控制中，PI调节器用于根据电机反馈信号和参考信号来计算出逆变器输出的交流电压。

七、空间矢量控制的优点空间矢量控制具有以下优点：1. 精确控制：通过对电机三相电流和电压进行空间矢量分析，实现对电机转矩和转速的精确控制；2. 高效运行：通过精确控制，可以使电机在最佳工作状态下运行，从而提高效率；3. 节能环保：由于高效运行，可以降低能源消耗并减少对环境的影响；4. 适应性强：适用于各种不同类型的电机，并且可以根据需要进行调整。

变频器矢量控制电流大的原因变频器的矢量控制，听上去就像是高科技的黑魔法，其实就是让电动机运转得更平稳、更高效的一种方法。

可大家发现电流居然变得特别大，真是让人哭笑不得。

今天咱们就来聊聊，这个变频器到底是咋回事，为什么电流会蹭蹭蹭地往上涨。

说到这里，不禁想起一个成语：“山高水长”，可见这背后的道理也是深远的。

咱们得知道变频器的主要功能是调节电动机的转速和扭矩，真的是非常重要。

可是，突然之间电流大了，心里总会有点小忐忑，是不是哪里出了问题？电流大的原因有很多，咱们一条一条来梳理梳理。

负载过重，想象一下，原本一匹马拉的车，突然换成了两匹马的负载，这马儿可受不了呀，电流自然就会蹭蹭上涨。

还有呢，电动机的工作环境，如果温度过高，设备容易过热，电流也是会随之增加的。

这就像人遇到热天，总要多喝水，身体负担加重，自然就不轻松。

再说说电压的问题，电压不稳定，电流就会跟着来一场大变化。

如果你家电压忽高忽低，家里的电器一定受不了，那电流自然也会跑得快。

变频器的设置也很关键。

没调好参数，电流就会像风一样，刮得你措手不及。

就好比你喝水，喝得太急，不小心呛到了，那可真是让人尴尬。

如果你发现电流大，就得好好检查一下是不是这些原因在捣鬼。

然后，还有一个问题，就是电缆的选用。

如果电缆不够粗，承受不住大电流，可能就会导致过热甚至烧坏，哎呀，这就像穿了不合脚的鞋，走几步就得歇着。

连接的接触点如果氧化了，电流会变得不稳定，这时候可得小心，不然后果可不堪设想。

变频器的调试和维护也是个大头，没做好，电流问题就成了家常便饭。

定期检查、清理和调整，保持设备在最佳状态，不然就像秋天的落叶，随时可能飘落。

使用不当，电流大也就是无可避免的事情。

就像开车，车速快了，油门不收，车子可就要“哐当”一下了。

所以，朋友们，面对电流大的问题，咱们一定要冷静对待。

别慌！慢慢检查，找到原因，逐一解决。

这就像生活中的烦恼，找出根源，才能迎刃而解。

要相信，办法总比问题多，别让电流的问题把你搞得心烦意乱。

无感应矢量控制无感应矢量型号变频器的控制原理无感应矢量控制（Sensorless Vector Control）是一种高级的电机控制技术，通过变频器对电机的控制，实现精确的矢量控制。

在无感应矢量控制下，电机可以实现高效率、高性能的运行。

一、无感应矢量控制的基本原理无感应矢量控制的基本原理是通过对电机的电压和电流进行测量和分析，从而实现对电机的控制。

该控制方法不需要额外的传感器来获得转子位置和速度信息，从而减少了成本和复杂性。

在无感应矢量控制中，变频器根据电机的电压和电流信息，实时计算出电机的转矩和速度。

首先，通过对电机的电流进行矢量分解，得到电流的矢量分量。

然后，根据电压和电流之间的关系，计算出电机的转矩和速度。

最后，通过对电机的电压进行控制，实现对电机的精确控制。

二、无感应矢量控制的优势1. 无需使用传感器：无感应矢量控制不需要额外的传感器来获取电机的转子位置和速度信息，减少了设备的复杂性和成本。

2. 控制精度高：通过对电机的电压和电流进行实时测量和分析，无感应矢量控制可以实现对电机的高精度控制，提高了电机的性能和效率。

3. 适用性广：无感应矢量控制可以应用于不同类型的电机，包括异步电机和永磁同步电机，提高了其适用性和灵活性。

4. 运行平稳：无感应矢量控制可以实现对电机的平稳运行，减少了电机的振动和噪音，提高了设备的可靠性和稳定性。

三、无感应矢量型号变频器的控制原理无感应矢量型号变频器是一种专门用于实现无感应矢量控制的设备。

它通过内部的算法和控制模块来实现对电机的高精度控制。

无感应矢量型号变频器内部包含了电流传感器、电压传感器和控制模块。

首先，电流传感器用于对电机的电流进行测量，获取电流的矢量分量。

然后，电压传感器用于对电机的电压进行测量，实时获取电压的信息。

控制模块是无感应矢量型号变频器的核心部分，它根据电流和电压的信息，实时计算出电机的转矩和速度。

通过对电机的电压进行精确控制，控制模块能够实现对电机的平稳运行和高效率工作。

矢量控制在电机变频器中的应用矢量控制技术是一种基于电机磁场理论和现代控制理论的高级控制技术，在电机变频器中得到广泛应用。

该技术能够精确地控制电机的转矩、速度和位置，提高系统的响应速度、稳定性和控制精度。

本文将介绍矢量控制技术在电机变频器中的应用及其优势。

1. 矢量控制技术的原理矢量控制技术是基于电机磁场理论和现代控制理论的方法，通过对电机的转子磁场位置和速度进行测量，并与给定的转矩、速度和位置进行比较，实现对电机的精确控制。

通过采用矢量控制技术，可以将电机的转子磁场位置和转速控制在所需的范围内，并按照给定的转矩和速度进行调节，从而实现对电机的精确控制。

2. 矢量控制技术在电机变频器中的应用矢量控制技术在电机变频器中具有广泛的应用。

在传统的电机控制中，通常通过控制电压和频率来实现对电机的控制，但这种方法存在调速精度低、控制响应速度慢等问题。

而采用矢量控制技术，可以实现对电机转矩、速度和位置等参数的精确控制，提高了系统的调速精度和控制响应速度。

3. 矢量控制技术的优势矢量控制技术在电机变频器中具有以下几个优势：1) 高控制精度：采用矢量控制技术可以实现对电机的精确控制，提高了系统的调速精度和控制精度。

2) 高控制响应速度：矢量控制技术能够在短时间内对电机进行精确的控制，提高了系统的控制响应速度，使系统更加稳定。

3) 宽调速范围：矢量控制技术可以控制电机的转矩、速度和位置等参数，使电机具有较宽的调速范围，适应不同工作条件下的要求。

4) 抗负载波动能力强：矢量控制技术具有较好的负载响应能力，可以有效抵御负载波动对系统的影响，提高系统的稳定性。

4. 矢量控制技术的应用案例矢量控制技术已经在各个领域的电机变频器中得到了广泛的应用。

以工业领域为例，矢量控制技术可以应用于电梯、轨道交通、机床、风力发电等各类设备中，提高了系统的控制精度和响应速度，减少了故障率和能耗，提高了系统的工作效率。

总结：矢量控制技术是一种在电机变频器中广泛应用的高级控制技术，它能够实现对电机的精确控制，提高了系统的调速精度和控制精度，同时也提高了系统的响应速度和稳定性。

enc变频器说明书一、概述ENC变频器1.产品简介ENC变频器是一款高性能的变频调速设备，广泛应用于工业生产、楼宇自动化、交通运输等领域。

它采用先进的控制算法，具有出色的调速性能和稳定性，能够满足各类负载的需求。

2.应用领域ENC变频器可应用于各类传动系统，如风机、水泵、压缩机、输送带等，实现对电机转速的精确控制，提高系统的运行效率和节能效果。

二、ENC变频器的主要特性1.高效节能ENC变频器采用先进的矢量控制技术，实现电机的高效运行，降低能耗。

同时，通过对电机转速的精确控制，减少机械损耗，延长设备使用寿命。

2.稳定性能ENC变频器具有出色的负载适应能力，能够在各种工况下保持稳定的输出转矩，确保设备的正常运行。

3.易于操作ENC变频器配备完善的操作界面，使操作更加简便。

用户可以根据实际需求，轻松设置参数，实现对电机转速的调节。

4.安全可靠ENC变频器具备丰富的保护功能，如过压、过流、过载、短路等，确保设备在异常情况下能够及时停机，防止事故发生。

三、安装与调试1.安装步骤（1）准备工作：检查安装环境，确保电源、电机、负载等配套设施齐全。

（2）安装变频器：将变频器安装在稳固的支架上，确保振动小、散热良好。

（3）接线：按照接线图连接电源、电机、负载等，注意线缆的规格和接线端子的牢固度。

（4）调试：开启电源，按照说明书设置相关参数，进行空载运行，检查设备运行是否正常。

2.调试方法（1）空载调试：开启电源，逐步调整频率，观察电机转速是否平稳上升，有无异常声音。

（2）负载调试：将负载接入系统，观察电机在不同频率下的运行情况，调整相关参数，确保负载运行稳定。

四、使用与维护1.操作注意事项（1）操作前，请仔细阅读说明书，了解设备性能和操作方法。

（2）定期检查电缆、接头等连接部件，确保连接牢固、无损伤。

（3）注意负载变化，避免长时间过载运行。

2.维护保养（1）定期清洁变频器内部，防止灰尘积累，影响散热。

（2）检查风扇运行情况，确保散热畅通。

安川变频器自学习功能的实现和注意事项1、首先要确认变频器是否工作在矢量控制模式下，即“A1-02”
项参数为2。

如果该参数不为2，请先改为2，改之前请先记录好“C1-01”、“C1-02”、“D1-02”、“E1-04”、“E2-01”、“H2-01”、“H3-03”、“L4-01”“L1-02”这几项参数，因为当转换控制方式时，以上提到的几项参数可能会改变，以免带来不必要的麻烦。

2、在进行变频自学习之前请断开马达的一切负载其中包括皮带
和电机轴头的皮带轮，如果皮带轮无法拿下来也可，但是皮带一定要拿下来。

另外电机自学习的时候会转动，因此在拆下皮带后，务必将电机固定好。

（不断开马达的负载将影响到变频器自学习的质量。

）
3、如图所示按下“MENU”键直至“A-TUNE”灯闪烁，此时变
频器进入自学习模式。

进入自学习模式后，首先将“T1-01”设定成0.，即旋转自学习模式。

4、对照马达铭牌设定“T1-02~T1-07”。

设定完“T1-07”后，按
“向下”键使LED显示“TUN-10”，此时按下“RUN”键自动进入自学习模式，电机开始转动。

“T1-02”是电机输出功率，“T1-03”是电机额定电压，“T1-04”是电机额定电流，“T1-05”是电机基频，“T1-06”是电机极数，“T1-07”是电机额定转速。

5、自学习中电机会有加减速动作，直到变频器LED显示“END”时，说明变频
器自学习结束，然后将变频器断电重新启动。
