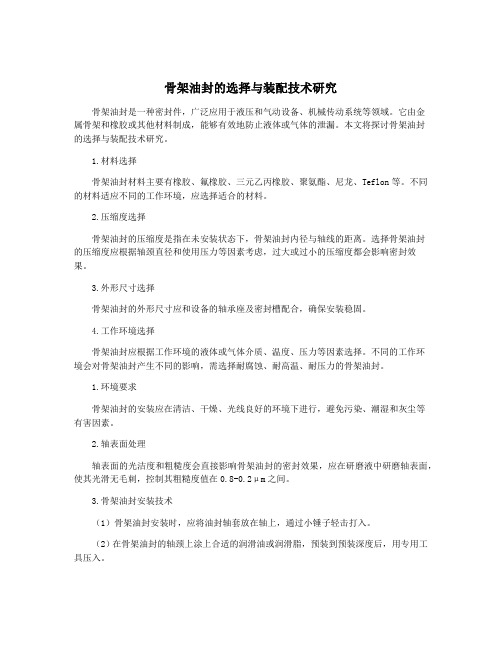

骨架油封的选择与装配技术研究
骨架油封是一种密封件，广泛应用于液压和气动设备、机械传动系统等领域。

它由金
属骨架和橡胶或其他材料制成，能够有效地防止液体或气体的泄漏。

本文将探讨骨架油封
的选择与装配技术研究。

1.材料选择
骨架油封材料主要有橡胶、氟橡胶、三元乙丙橡胶、聚氨酯、尼龙、Teflon等。

不同的材料适应不同的工作环境，应选择适合的材料。

2.压缩度选择
骨架油封的压缩度是指在未安装状态下，骨架油封内径与轴线的距离。

选择骨架油封
的压缩度应根据轴颈直径和使用压力等因素考虑，过大或过小的压缩度都会影响密封效
果。

3.外形尺寸选择
骨架油封的外形尺寸应和设备的轴承座及密封槽配合，确保安装稳固。

4.工作环境选择
骨架油封应根据工作环境的液体或气体介质、温度、压力等因素选择。

不同的工作环
境会对骨架油封产生不同的影响，需选择耐腐蚀、耐高温、耐压力的骨架油封。

1.环境要求
骨架油封的安装应在清洁、干燥、光线良好的环境下进行，避免污染、潮湿和灰尘等
有害因素。

2.轴表面处理
轴表面的光洁度和粗糙度会直接影响骨架油封的密封效果，应在研磨液中研磨轴表面，使其光滑无毛刺，控制其粗糙度值在0.8-0.2μm之间。

3.骨架油封安装技术
（1）骨架油封安装时，应将油封轴套放在轴上，通过小锤子轻击打入。

（2）在骨架油封的轴颈上涂上合适的润滑油或润滑脂，预装到预装深度后，用专用工具压入。

（3）确保骨架油封安装到位后检查是否有旋转不良、噪声等现象，若有则需重新安装。

骨架油封的用途骨架油封是一种常用的密封元件，其主要用途是防止液体或气体泄漏，在工业和机械设备中有广泛的应用。

下面将详细介绍骨架油封的用途以及其工作原理。

首先，骨架油封在机械设备中的主要用途之一是防止液体泄漏。

在液压和气动系统中，液体或气体的泄漏会导致能量损失和设备效能下降。

骨架油封通过紧密贴合在轴上的环状密封唇，将轴与壳体隔开，在高速旋转等工况下，可以有效防止油或气的泄漏。

其次，骨架油封还能防止外界杂质进入机械设备。

在工业生产中，有许多恶劣的工作环境，例如灰尘、沙粒、颗粒等。

这些杂质如果进入机械设备内部，会引起设备的磨损和故障，降低设备的使用寿命和可靠性。

骨架油封通过密封唇与轴之间的间隙，阻止外界杂质的进入，有效保护设备的正常运转。

此外，骨架油封还能减少润滑油或润滑脂的消耗。

在机械设备中，润滑剂的消耗是一个重要的经济指标，而骨架油封可以减少由于摩擦引起的润滑剂流失，降低润滑剂的使用量和成本。

通过优化骨架油封的设计和选用适当的密封材料，可以达到较低的摩擦系数和较长的使用寿命，从而降低润滑剂的消耗。

此外，骨架油封在汽车、船舶、冶金、化工、石油、矿山、水泥等行业中也有广泛的应用。

在汽车行业中，骨架油封被用于引擎、变速器、驱动桥等关键部件，以防止润滑油泄漏和异物进入。

在船舶工业中，骨架油封被用于主机、液压缸、舵机等设备，以保持船舶的正常运转。

在化工工业中，骨架油封被用于泵、阀门、搅拌器等设备，以确保化工生产的安全运行。

最后，骨架油封的工作原理是利用密封唇与轴之间的接触力和摩擦力来实现密封效果。

密封唇是骨架油封的核心部分，通常由橡胶或塑料制成，具有良好的弹性和耐磨性。

当轴高速旋转时，由于密封唇与轴之间的接触力和摩擦力，密封唇会紧密地贴合在轴上，防止液体或气体泄漏。

同时，密封唇的弹性和回弹性可以适应轴的运动，保持良好的密封效果。

总结起来，骨架油封作为一种常用的密封元件，主要用于防止液体或气体的泄漏，防止外界杂质的进入，降低润滑剂的消耗。

骨架油封技术要求骨架油封技术是一种常用于工业设备和机械设备中的密封技术。

本文将从材料选择、设计要求和应用注意事项等方面探讨骨架油封技术的要求。

一、材料选择骨架油封的密封效果和使用寿命受到材料的选择影响。

通常采用的材料包括橡胶、金属、衬里等。

1.橡胶材料：骨架油封一般采用的是橡胶材料，如丁腈橡胶、氟橡胶、硅橡胶等。

橡胶材料应具有良好的密封性能、耐磨性和耐油性。

2.金属材料：骨架油封中的金属材料通常是用于加强整体结构和提高密封性能。

常用的金属材料有不锈钢、碳钢等。

3.衬里材料：衬里材料用于提供摩擦面和密封面的平整度，一般采用的是聚四氟乙烯、聚酰亚胺等。

衬里材料要具有优良的耐磨性、耐高温性和化学惰性。

二、设计要求骨架油封的设计要求直接关系到其密封性能和使用寿命。

1.尺寸设计：骨架油封的尺寸设计要根据设备的工作条件和密封要求进行确定。

尺寸设计的准确性和合理性对提高骨架油封的密封性能至关重要。

2.结构设计：骨架油封的结构设计要考虑到密封效果和装配方便。

常见的结构设计包括内外沟槽型、外沟槽型、内沟槽型等。

结构设计中还要考虑到密封材料的选择和材料的特性。

3.摩擦匹配：骨架油封的摩擦匹配要根据工作条件和密封要求选择合适的材料组合。

材料之间的摩擦系数要合理，既要保证密封性能，又要减小摩擦损失。

4.泄漏控制：骨架油封的泄漏控制是其设计的重要目标。

通过优化密封结构和材料选择，可以实现良好的密封效果，并降低泄漏量。

三、应用注意事项在骨架油封技术应用中还需要注意以下事项，以确保其密封效果和使用寿命。

1.安装及保养：正确的安装和保养是保证骨架油封正常工作的前提。

安装时要注意避免损坏密封唇和外沟槽，保证密封唇与轴的良好配合。

保养时要定期检查骨架油封的磨损程度，并及时更换损坏的骨架油封。

2.温度控制：骨架油封对工作温度的要求较高，温度过高会导致密封材料老化、膨胀和变形，进而影响密封效果。

因此，在应用中要控制好工作温度，避免温度的剧烈波动。

一、骨架油封的结构：骨架油封的结构比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。

密封体按照不同部位又分为底部、腰部、刃口和密封唇等。

通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。

因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。

二、密封原理：1．自由状态下，油封唇口内径比轴径小，具有一定的过盈量。

2．安装后，油封刃口的过盈压力和自紧弹簧的收缩力对旋转轴产生一定的径向压力。

3．工作时，油封唇口在径向压力的作用下，形成0．25～0．5mm宽的密封接触环带。

在润滑油压力的作用下，油液渗入油封刃口与转轴之间形成极薄的一层油膜。

油膜受油液表面张力的作用，在转轴和油封刃口外沿形成一个“新月面”防止油液外溢，起到密封作用。

由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。

在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。

油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。

因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。

在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。

三、造成油封漏油的主要因素油封密封不严是造成漏油的主要因素，当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。

装配方法不当也是造成漏油的重要因素，如密封唇口撕裂、翻卷、自紧弹簧脱落等。

四、油封密封不严而漏油的对策1、掌握和识别伪劣产品的基本知识，选购优质、标准的油封。

骨架油封的安装要求与漏油故障排除一、骨架油封的结构：骨架油封的结构比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。

密封体按照不同部位又分为底部、腰部、刃口和密封唇等。

通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。

因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。

二、密封原理：1．自由状态下，油封唇口内径比轴径小，具有一定的过盈量。

2．安装后，油封刃口的过盈压力和自紧弹簧的收缩力对旋转轴产生一定的径向压力。

3．工作时，油封唇口在径向压力的作用下，形成0．25～0．5mm宽的密封接触环带。

在润滑油压力的作用下，油液渗人油封刃口与转轴之间形成极薄的一层油膜。

油膜受油液表面张力的作用，在转轴和油封刃口外沿形成一个“新月面”防止油液外溢，起到密封作用。

由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。

在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。

油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。

因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。

在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。

三、造成油封漏油的主要因素油封密封不严是造成漏油的主要因素，当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。

装配方法不当也是造成漏油的重要因素，如密封唇口撕裂、翻卷、自紧弹簧脱落等。

四、油封密封不严而漏油的对策1、掌握和识别伪劣产品的基本知识，选购优质、标准的油封。

骨架油封原理嘿，朋友们！今天咱来聊聊骨架油封这玩意儿。

你说这骨架油封啊，就像是一个忠诚的卫士，默默地守护着各种机械设备的关键部位。

想象一下，那些机器就像一个个大力士，在拼命干活的时候，要是没有骨架油封在那儿坚守岗位，各种油啊、液啊不就到处乱跑啦！那可不得乱了套呀！骨架油封其实原理挺简单的，就是靠着它那特别的结构，紧紧地抱住轴啊什么的，把油啊啥的都给拦住。

它就像是一个厉害的守门员，坚决不让不该出去的东西跑出去。

你看啊，它有个金属的骨架，就像人的骨头一样，给它提供了支撑和力量。

然后呢，还有那柔软的密封材料，就像人的皮肤一样，能很好地贴合在轴上。

这两者一结合，嘿，效果就出来啦！咱平常生活中也有类似的呀。

比如说家里的水龙头，那垫圈不就是起到类似的作用嘛。

要是垫圈坏了，水不就滋滋往外冒啦。

这骨架油封也是一样，要是它出问题了，机器可不就出故障啦。

这骨架油封平时工作起来可认真啦，不管是高温还是低温，它都坚守岗位。

就像咱身边那些兢兢业业工作的人一样，不管环境多艰苦，都不抱怨，就是干！而且啊，不同的机器需要不同的骨架油封呢。

就跟咱人穿衣服一样，得合身才行呀。

要是给大机器用了个小骨架油封，那能行嘛，肯定挡不住呀。

咱可得好好对待这骨架油封，定期检查检查，看看它有没有磨损啥的。

要是发现有问题，赶紧换一个新的。

可别小瞧了这小小的油封，它能给机器带来大保障呢！总之呢，骨架油封虽然看着不起眼，但它的作用可大着呢！它就像是一个默默无闻的英雄，在背后为机器的正常运转保驾护航。

咱可得好好珍惜它，让它好好发挥作用呀！原创不易，请尊重原创，谢谢!。

骨架油封的密封原理
骨架油封是一种常用的密封装置，常用于轴和孔之间的密封。

其密封原理如下：
1. 骨架油封由一个金属骨架和一个弹性唇圈组成。

金属骨架通常是一个金属环，用于提供结构支撑和保持封口的形状。

弹性唇圈是由橡胶或其他弹性材料制成的，其内部有一圈或多圈的唇形结构。

2. 当骨架油封安装在轴上时，唇圈的唇形结构与轴表面接触，并形成一个密封间隙。

这个间隙可以阻止液体、气体和其他杂质进入轴孔之间。

3. 在运转时，轴旋转会产生摩擦力，这会使唇圈与轴表面之间形成一个润滑油膜。

润滑油膜可以减小摩擦，降低磨损，并帮助唇圈更好地密封。

4. 同时，骨架油封的弹性唇圈还可以起到密封杂质和液体的作用。

当唇圈与轴表面接触时，由于唇圈的弹性，它可以适应轴的不规则表面，并阻止杂质和液体通过间隙进入轴孔之间。

骨架油封的密封原理是利用金属骨架提供结构支撑，弹性唇圈与轴表面接触形成密封间隙，并通过润滑油膜和唇圈的弹性来阻止杂质和液体进入轴孔之间。

骨架油封的国家标准
骨架油封是一种常用的密封装置，广泛应用于机械设备中，用于防止润滑油、液压油或润滑脂泄漏，同时防止灰尘、水和其它杂质进入机器内部。

骨架油封的国家标准对其设计、材料、尺寸、性能等方面进行了规范，为生产和使用提供了统一的技术要求和检验方法。

首先，国家标准对骨架油封的材料进行了规定。

通常情况下，骨架油封的主要材料包括橡胶、金属和填料等。

国家标准要求这些材料必须符合特定的物理和化学性能指标，以确保骨架油封在各种工作条件下都能正常运行，并具有较长的使用寿命。

其次，国家标准对骨架油封的尺寸和安装要求进行了详细规定。

骨架油封的尺寸必须符合相应的标准，以保证其能够正确安装在设备上，并与轴、壳体等零部件配合良好，达到良好的密封效果。

此外，国家标准还规定了骨架油封的安装方法和注意事项，以确保安装质量和密封效果。

另外，国家标准还对骨架油封的性能进行了严格要求。

骨架油封在工作时需要具有良好的耐磨损、耐油、耐高温、耐低温等性能，以确保其在各种工况下都能正常运行。

国家标准对骨架油封的密封性能、耐磨性能、耐油性能等方面都进行了详细的检测方法和指标要求，以确保其性能符合要求。

总的来说，骨架油封的国家标准为生产和使用提供了统一的技术要求和检验方法，有利于提高骨架油封的质量和可靠性，保障设备的正常运行。

制定和执行国家标准对于推动骨架油封行业的发展，提高产品质量，促进技术进步具有重要意义。

结语，国家标准的制定和执行对于骨架油封的生产和使用都具有重要意义，有利于提高产品质量，保障设备的正常运行。

我们应该严格遵守国家标准，不断提高产品质量，推动骨架油封行业的发展。
