G1 油浸式变压器、电抗器现场验收规范2~

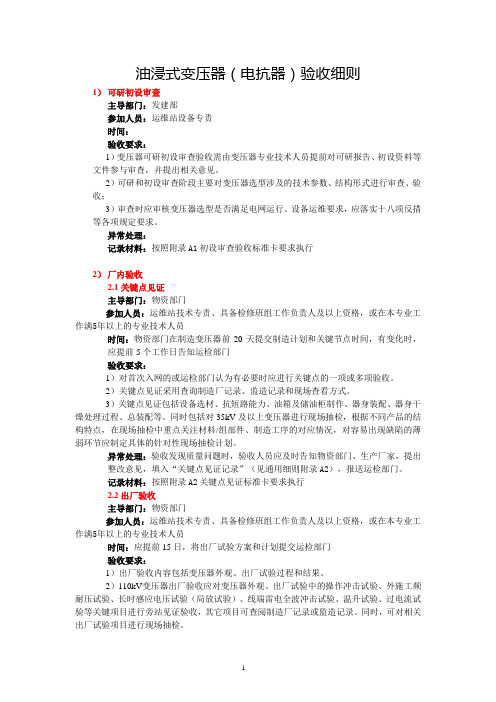

油浸式变压器（电抗器）验收细则1）可研初设审查主导部门：发建部参加人员：运维站设备专责时间：验收要求：1）变压器可研初设审查验收需由变压器专业技术人员提前对可研报告、初设资料等文件参与审查，并提出相关意见。

2）可研和初设审查阶段主要对变压器选型涉及的技术参数、结构形式进行审查、验收；3）审查时应审核变压器选型是否满足电网运行、设备运维要求，应落实十八项反措等各项规定要求。

异常处理：记录材料：按照附录A1初设审查验收标准卡要求执行2）厂内验收2.1关键点见证主导部门：物资部门参加人员：运维站技术专责、具备检修班组工作负责人及以上资格，或在本专业工作满5年以上的专业技术人员时间：物资部门在制造变压器前20天提交制造计划和关键节点时间，有变化时，应提前5个工作日告知运检部门验收要求：1）对首次入网的或运检部门认为有必要时应进行关键点的一项或多项验收。

2）关键点见证采用查询制造厂记录、监造记录和现场查看方式。

3）关键点见证包括设备选材、抗短路能力、油箱及储油柜制作、器身装配、器身干燥处理过程、总装配等。

同时包括对35kV及以上变压器进行现场抽检，根据不同产品的结构特点，在现场抽检中重点关注材料/组部件、制造工序的对应情况，对容易出现缺陷的薄弱环节应制定具体的针对性现场抽检计划。

异常处理：验收发现质量问题时，验收人员应及时告知物资部门、生产厂家，提出整改意见，填入“关键点见证记录”（见通用细则附录A2），报送运检部门。

记录材料：按照附录A2关键点见证标准卡要求执行2.2出厂验收主导部门：物资部门参加人员：运维站技术专责、具备检修班组工作负责人及以上资格，或在本专业工作满5年以上的专业技术人员时间：应提前15日，将出厂试验方案和计划提交运检部门验收要求：1）出厂验收内容包括变压器外观、出厂试验过程和结果。

2）110kV变压器出厂验收应对变压器外观、出厂试验中的操作冲击试验、外施工频耐压试验、长时感应电压试验（局放试验）、线端雷电全波冲击试验、温升试验、过电流试验等关键项目进行旁站见证验收，其它项目可查阅制造厂记录或监造记录。

电力变压器、油浸电抗器、互感器施工及验收规范1总则1.o.1为保证电力变压器、油浸电抗器及互感器的施工安装质量，促进安装技术进步，确保设备安全运行，制定本规范。

1.0.2本规范适用于交流3kV〜750kV电压等级电力变压器（以下简称变压器）、油浸电抗器（以下简称电抗器）、电压互感器及电流互感器（以下简称互感器）施工及验收；消弧线圈的安装可按本规范的有关规定执行。

1.03特殊用途的变压器、电抗器、互感器的安装，应符合产品技术文件的有关规定。

1.0.4本规范规定了电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。

1.0.5变压器、电抗器、互感器的施工及验收，除应符合本规范外，尚应符合国家现行有关标准的规定。

2术语2.0.1电力变压器powertransformer具有两个或多个绕组的静止设备，为了传输电能，在同一频率下，通过电磁感应将一个系统的交流电压和电流转换为另一系统的电压和电流。

2.0.2油浸式变压器oi1-immersedtypetransformer铁芯和绕组都浸入油中的变压器。

2.0.3干式变压器dry-typetransformer铁芯和绕组都不浸入绝缘液体中的变压器。

2.0.4绕组winding构成与变压器标注的某一电压值相对应的电气线路的一组线匝。

2.0.5密封sea1ing指变压器内部线圈、铁芯等与大气隔离。

2.0.6真空处理VaCUUmiZe指利用真空泵将变压器内部气体抽出，达到并保持真空状态。

2.0.7热油循环hotoi1circu1ation在变压器油满油的情况下，采取低出高进的方法，将变压器油通过真空滤油机加热进行循环。

2.0.8青争放resting在变压器油满油的情况下,变压器不进行任何涉及油路的工作,使绝缘油内的气体自然到达油的最上层。

2.0.9密封试验sea1ingtest在变压器全部安装完毕后，通过变压器内部增加压力的方法，检验变压器有无渗漏。

为了加强电力变压器的验收管理 ,规范电力变压器现场验收工作, 保证电力变压器验收质量,确保投入运行的电力变压器符合国家及公司相关技术要求,特制定《电力变压器验收规范》〔以下简称"本规范"。

为了保证投运后的电力变压器安全、可靠、稳定运行 ,新建电站的电力变压器验收必须认真、严格地按本规范地进行。

本规范合用于 35kV~110kV 电力变压器及附属设备的验收管理。

2.1 验收人员根据技术协议、设计图纸、技术规范和验收文档开展现场验收。

2.2 验收中发现的问题必须限时整改 ,存在较多问题或者重大问题的, 整改完毕应重新组织验收。

2.3 验收完成后,必须完成相关图纸和文档的校核修订。

2.4 发电运行单位应将竣工图纸和验收文档存放在电站。

2.5 施工单位将备品、备件移交运行单位。

3.1 电力变压器本体、附件及其控制回路已施工及安装完毕。

3.2 电力变压器安装、调试及交接试验工作已全部完成。

3.3 施工单位应完成电力变压器自检,并提供自检报告、安装调试报告、暂时竣工图纸。

3.4 电力变压器的验收文档,已编制并经审核完毕。

4.1.1 一次接线图〔含运行编号4.1.2 设备技术协议4.1.3 施工设计图变更设计的证明文件变更设计的实际施工图竣工图创造厂提供的主、附件产品中文说明书4.1.8 创造厂提供的主、附件产品试验记录4.1.9 创造厂提供的主、附件合格证件4.1.10 创造厂提供的安装图纸4.1.11 工厂监造报告4.1.12 运输过程质量控制文件4.1.13 缺陷处理报告4.1.14 监理报告及监理预验收报告4.1.15 现场安装及调试报告4.1.16 交接试验报告4.1.17 设备、特殊工具及备品清单检查电力变压器应满足本规范的要求。

4.2.1.1 对照设备清单,检查设备现场配置情况,应与设备清单内容相符。

4.2.1.2 对照备品清单 ,检查备品数量 ,应与备品清单内容相符。

要求变压器本体及附件外观干净整洁 ,无凹陷破损、密封盖板完好、油漆完整。

电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范主编部门：中华人民共和国原水利电力部批准部门：中华人民共和国建设部施行日期：1991 年 10 月 1 日关于发布国家标准《电气装置安装工程高压电器施工及验收规范》等三项规范的通知（90）建标字第 698 号根据原国家计委计综〔1986〕2630 号文的要求，由原水利电力部组织修订的《电气装置安装工程高压电器施工及验收规范》等三项规范，已经有关部门会审，现批准《电气装置安装工程高压电器施工及验收规范》GBJ147—90；《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148—90；《电气装置安装工程母线装置施工及验收规范 GBJ149—90 为国家标准。

自 1991 年 10 月 1 日起施行。

原国家标准《电气装置安装工程施工及验收规范》GBJ23—82 中的高压电器篇，电力变压器、互感器篇，母线装置篇同时废止。

该三项规范由能源部负责管理，其具体解释等工作，由能源部电力建设研究所负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1990 年 12 月 30 日修订说明本规范是根据原国家计委计综（1986）2630 号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。

在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。

本规范共分三章和两个附录，这次修订的主要内容为：1根据我国电力工业发展需要及实际情况，增加了电压等级为 50kv 的电力变压器、互感器的施工及验收的相关内容,使本规范的适用范围由 330kv 扩大到 500kv 及以下。

2由于油浸电抗器在 3320kv 及 500kv 系统中大量采用，故将油浸电抗器的相关内容纳入本规范内。

国家电网公司变电验收通用管理规定第1分册油浸式变压器验收细则油浸式变压器是电力系统中常用的电气设备，对于保证电力系统的正常运行和供电质量具有重要作用。

为了确保油浸式变压器的安全性和可靠性，国家电网公司制定了《油浸式变压器(电抗器)验收细则》，并对其进行了详细的规定。

首先，油浸式变压器的验收应按照国家电网公司的相关标准进行。

验收应包括出厂试验和现场试验两个部分。

出厂试验主要包括外观检查、绝缘电阻测量、绕组电阻测量、套管电阻测量等内容，以确保变压器在出厂前具备良好的品质。

现场试验主要包括负载试验、绕阻测量、分接开关试验等内容，以确保变压器能够满足实际运行要求。

其次，油浸式变压器的外观检查应包括检查绝缘油的颜色和透明度、绝缘油表面是否有沉淀物、密封装置是否完好等。

绝缘电阻测量应采用标准电压进行测量，测得的阻值应符合国家电网公司的规定。

绕组电阻测量应采用四线法进行，测得的绕组电阻应满足设计要求。

套管电阻测量应采用标准电压进行测量，测得的电阻值应符合国家电网公司的要求。

再次，油浸式变压器的负载试验是检验变压器连续运行能力的重要试验。

在负载试验中，应按照设计负荷进行加载，观察变压器的温升情况，以确保变压器在额定负荷下运行正常。

绕阻测量是确定变压器电压比和绝缘阻抗的重要指标，应采用标准电压进行测量，测得的绕阻比值和阻抗值应符合国家电网公司的要求。

分接开关试验是检验变压器分接开关和分接头的可靠性的重要试验，应进行多次切换操作，确保开关正常工作。

最后，根据国家电网公司的规定，油浸式变压器的验收结果应记录在验收报告中，供后续参考。

如果验收结果不符合要求，应及时采取措施进行修复或更换，直至达到要求为止。

同时，验收结束后，应按照国家电网公司的相关规定进行存档管理，确保验收结果的可追溯性。

总之，在油浸式变压器的验收过程中，国家电网公司的变电验收通用管理规定为我们提供了详细的指导。

通过严格按照规定进行验收，可以保证油浸式变压器的安全性和可靠性，为电力系统的正常运行和供电质量提供保障。

GBJ148-90 电气装置安装工程电力变压器、主编部门：中华人民共和国原水利电力部批准部门：中华人民共和国建设部施行日期：1991年10月1日关于发布国家标准《电气装置安装工程高压电器施工及验收规范》等三项规范的通知（90）建标字第698号根据原国家计委计综〔1986〕2630号文的要求，由原水利电力部组织修订的《电气装置安装工程高压电器施工及验收规范》等三项规范，已经有关部门会审，现批准《电气装置安装工程高压电器施工及验收规范》GBJ147—90；《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148—90；《电气装置安装工程母线装置施工及验收规范GBJ149—90为国家标准。

自1991年10月1日起施行。

原国家标准《电气装置安装工程施工及验收规范》GBJ23—82中的高压电器篇，电力变压器、互感器篇，母线装置篇同时废止。

该三项规范由能源部负责管理，其具体解释等工作，由能源部电力建设研究所负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1990年12月30日修订说明本规范是根据原国家计委计综（1986）2630号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。

在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。

本规范共分三章和两个附录，这次修订的主要内容为：1根据我国电力工业发展需要及实际情况，增加了电压等级为50kv的电力变压器、互感器的施工及验收的相关内容,使本规范的适用范围由330kv扩大到500kv及以下。

2由于油浸电抗器在3320kv及500kv系统中大量采用，故将油浸电抗器的相关内容纳入本规范内。

3充实了对高电压、大容量变压器和油浸电抗器的有关要求，例如：运输过程中安装冲击记录仪,充气运输的设备在运输、保管过程中的气体补充和压力监视；排氮、注油后的静置、热油循环等。

110（66）kV～500kV油浸式变压器（电抗器）运行规范之设备的验收第三章设备的验收第七条新设备验收的项目及要求（一）设备运抵现场、就位后的验收（1）油箱及所有附件应齐全，无锈蚀及机械损伤，密封应良好。

（2）油箱箱盖或钟罩法兰及封板的连接螺栓应齐全，紧固良好，无渗漏；浸入油中运输的附件，其油箱应无渗漏。

（3）套管外表面无损伤、裂痕，充油套管无渗漏。

（4）充气运输的设备，油箱内应为正压，其压力为0.01～0.03MPa。

（5）检查三维冲击记录仪，设备在运输及就位过程中受到的冲击值，应符合制造厂规定。

一般小于3g 。

（6）设备基础的轨道应水平，轨距与轮距应配合。

装有滚轮的变压器，应将滚轮用能拆卸的制动装置加以固定。

（7）变压器（电抗器）顶盖沿气体继电器油流方向有1%～1.5%的升高坡度（制造厂家不要求的除外）。

（8）与封闭母线连接时，其套管中心应与封闭母线中心线相符。

（9）组部件、备件应齐全，规格应符合设计要求，包装及密封应良好。

（10）产品的技术文件应齐全，（11）变压器绝缘油应符合国家标准规定。

（二）变压器安装、试验完毕后的验收1. 变压器本体和附件（1）变压器本体和组部件等各部位均无渗漏。

（2）储油柜油位合适，油位表指示正确。

（3）套管：1）瓷套表面清洁无裂缝、损伤；2）套管固定可靠、各螺栓受力均匀；3）油位指示正常。

油位表朝向应便于运行巡视；4）电容套管末屏接地可靠；5）引线连接可靠、对地和相间距离符合要求，各导电接触面应涂有电力复合脂。

引线松紧适当，无明显过紧过松现象。

（4）升高座和套管型电流互感器:1）放气塞位置应在升高座最高处；2）套管型电流互感器二次接线板及端子密封完好，无渗漏，清洁无氧化；3）套管型电流互感器二次引线连接螺栓紧固、接线可靠、二次引线裸露部分不大于5mm；4）套管型电流互感器二次备用绕组经短接后接地，检查二次极性的正确性，电压比与实际相符。

（5）气体继电器:1）检查气体继电器是否已解除运输用的固定，继电器应水平安装，其顶盖上标志的箭头应指向储油柜，其与连通管的连接应密封良好，连通管应有1%～1.5%的升高坡度；2）集气盒内应充满变压器油、且密封良好；3）气体继电器应具备防潮和防进水的功能，如不具备应加装防雨罩；4）轻、重瓦斯接点动作正确，气体继电器按DL/T540校验合格，动作值符合整定要求；5）气体继电器的电缆应采用耐油屏蔽电缆，电缆引线在继电器侧应有滴水弯，电缆孔应封堵完好；6）观察窗的挡板应处于打开位置。

电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范2004-5-21 11:21:25 admin 转载电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范主编部门：中华人民共和国原水利电力部批准部门：中华人民共和国建设部施行日期：1991年10月1日关于发布国家标准《电气装置安装工程高压电器施工及验收规范》等三项规范的通知（90 ）建标字第698号根据原国家计委计综〔1986〕2630号文的要求，由原水利电力部组织修订的《电气装置安装工程高压电器施工及验收规范》等三项规范，已经有关部门会审，现批准《电气装置安装工程高压电器施工及验收规范》GBJ147 —90 ;《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148 —90 ;《电气装置安装工程母线装置施工及验收规范GBJ149 —90为国家标准。

自1991年10月1日起施行。

原国家标准《电气装置安装工程施工及验收规范》GBJ23 —82中的高压电器篇，电力变压器、互感器篇，母线装置篇同时废止。

该三项规范由能源部负责管理，其具体解释等工作，由能源部电力建设研究所负责。

岀版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1990年12月30日修订说明本规范是根据原国家计委计综（1986）2630号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。

在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。

本规范共分三章和两个附录，这次修订的主要内容为：I根据我国电力工业发展需要及实际情况，增加了电压等级为50kv的电力变压器、互感器的施工及验收的相关内容，使本规范的适用范围由330kv扩大到500kv及以下。

2由于油浸电抗器在3320kv及500kv系统中大量采用，故将油浸电抗器的相关内容纳入本规范内。
