实验1 物理链路的制作与测试

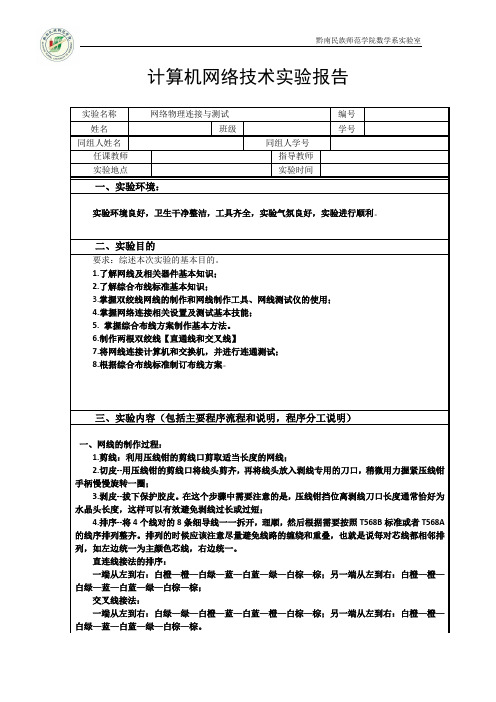

计算机网络技术实验报告实验名称网络物理连接与测试编号姓名班级学号同组人姓名同组人学号任课教师指导教师实验地点实验时间一、实验环境：实验环境良好，卫生干净整洁，工具齐全，实验气氛良好，实验进行顺利。

二、实验目的要求：综述本次实验的基本目的。

1.了解网线及相关器件基本知识；2.了解综合布线标准基本知识；3.掌握双绞线网线的制作和网线制作工具、网线测试仪的使用；4.掌握网络连接相关设置及测试基本技能；5. 掌握综合布线方案制作基本方法。

6.制作两根双绞线【直通线和交叉线】7.将网线连接计算机和交换机，并进行连通测试；8.根据综合布线标准制订布线方案。

三、实验内容（包括主要程序流程和说明，程序分工说明）一、网线的制作过程：1.剪线：利用压线钳的剪线口剪取适当长度的网线；2.切皮--用压线钳的剪线口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳手柄慢慢旋转一圈；3.剥皮--拔下保护胶皮。

在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短；4.排序--将4个线对的8条细导线一一拆开，理顺，然后根据需要按照T568B标准或者T568A 的线序排列整齐。

排列的时候应该注意尽量避免线路的缠绕和重叠，也就是说每对芯线都相邻排列，如左边统一为主颜色芯线，右边统一。

直连线接法的排序：一端从左到右：白橙—橙—白绿—蓝—白蓝—绿—白棕—棕；另一端从左到右：白橙—橙—白绿—蓝—白蓝—绿—白棕—棕；交叉线接法：一端从左到右：白绿—绿—白橙—蓝—白蓝—橙—白棕—棕；另一端从左到右：白橙—橙—白绿—蓝—白蓝—绿—白棕—棕。

5.剪齐--细心检查一遍之后，利用压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入。

6.插入---一手以拇指和中指捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，有方型孔的一端对着自己，并用食指抵住；另一手捏住双绞线外面的胶皮，缓缓用力将8条导线同时沿RJ-45水晶头内的8个线槽插入，一直插到线槽的顶端；7.检查---从水晶头的顶部看，检查是否每一组线缆都紧紧地顶在水晶头的末端；8.压制--将RJ-45水晶头从无牙的一侧推入压线钳的8P槽内；用力握紧线钳（如果您的力气不够大，可以使用双手一起压) ，直到听到轻微的“啪”一声即可；9.压制双绞线另一端的水晶头：重复上述步骤②～⑧；10.测试仪测试，具体步骤：测试直通线：（1）、检查直通线两端排线顺序(2)、将直通线两端插入测试仪RJ45口（3）将测试仪调成手动查模式(4).按提示灯顺序逐个检查连通状态测试交叉线(1)、检查直通线两端排线顺序(2)、将直通线两端插入测试仪RJ45口(3)、将测试仪调成手动查模式(4)、按提示灯顺序逐个检查连通状态。

实验一双绞线制作实验报告实验目的：了解双绞线的制作方法以及对于网络传输的影响。

实验材料：扁平线、尼龙线、绞线工具、量子线、网线插头。

实验过程：将扁平线和尼龙线两根，绞制成一双绞线。

具体步骤如下：1. 将扁平线和尼龙线分别剥皮，露出里面的电芯。

2. 将两根电芯并在一起，然后将它们缠绕在一起，缠绕的时候要先从中间开始，然后缠到两头，这样才能保证电芯并排排列。

同时要注意两线不能发生交错。

3. 缠绕完成后，用手轻轻推成一根。

4. 使用量子线，对为绞线的每对电芯分别涂上一层保护剂，这样可以防止电芯之间的干扰，提高电线的传输效率。

5. 使用绞线工具将绞好的线头用半开放式的绞线钳夹住，然后顺时针旋转2-3圈，拧紧固定电芯。

6. 最后，在绞好的线头两端各接一个网线插头，完成制作。

实验结果：在测试过程中，发现制作成的双绞线传输效率明显提高，传输速度更加稳定。

双绞线的制作方法，从根本上减少了干扰的影响。

此外，绞线还可以提高电线的强度和耐用性，延长电线的使用寿命。

双绞线制作方法简单，只需要将两根线并排缠绕即可。

通过绞线，可以减少干扰、提高传输效率，同时还可以增加电线的强度和耐用性。

我们利用网线插头，将绞好的线头接好，可以用于网络传输和通讯等方面。

注意事项：1. 在制作过程中，要保持电芯的整齐，不能交错或打结。

2. 在涂保护剂的时候，要均匀涂抹，不能太厚或太薄，以保证电芯之间能够充分绝缘。

3. 用绞线工具夹住线头时，不能夹的太紧，以免损坏电芯。

4. 确保网线插头的焊接质量，以免引起电线的短路或断路现象。

实验1《网线制作及局域网组网》一、实验目的：●了解常用网线的种类●掌握在各种应用环境下非屏蔽双绞线制作网线的方法及连接方法●掌握网线连通性测试方法●了解计算机网络组网的层次化原则●掌握局域网组网中从物理层到网络层所应完成的一般任务●掌握网卡的设置和检测方法●了解IP 地址和子网掩码的作用●掌握PING 和IPCONFIG 命令的使用二、实验设备●压线钳一把、测线仪一个、双绞线若干段、RJ-45 水晶头若干●安装了windows 98/2000/XP的计算机两台（必须带网卡），直通线二根，集线器或交换机一台三、背景知识●网线制作网线常用的有：双绞线、同轴电缆、光纤等。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP，Unshielded Twisted Pair）作为布线的传输介质来组网。

双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在EIA／TIA-568标准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是三类线和五类线。

UTP网线由一定长度的双绞线和RJ-45水晶头组成。

做好的网线要将RJ-45水晶头接入网卡或Hub等网络设备的RJ-45插座内。

相应地RJ-45插头座也区分为三类或五类电气特性。

RJ-45水晶头由金属片和塑料构成，制作网线所需要的RJ-45水晶接头前端有８个凹槽，简称“SE”。

凹槽内的金属触点共有８个，简称“8C”（Contact ，触点），因此业界对此有“8P-8C”的别称。

特别需要注意的是RJ-45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线非常重要，不能搞错。

EIA/TIA的布线标准中规定了两种双绞线的线序568Ａ与568Ｂ。

（1） EIA/TIA 568A 标准：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕（从左起）（2） EIA/TIA 568B 标准：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕（从左起）网线制作方法有两种：（1）直连线：双绞线两边都按照EIAT/TIA 568B 标准连接水晶头。

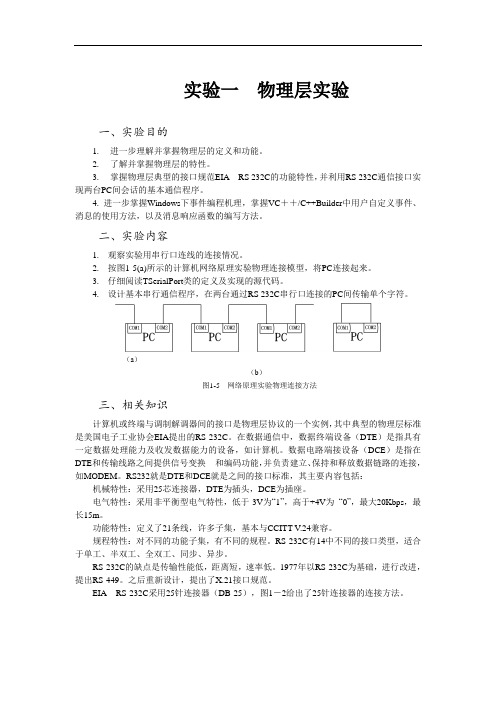

实验一物理层实验一、实验目的1. 进一步理解并掌握物理层的定义和功能。

2. 了解并掌握物理层的特性。

3. 掌握物理层典型的接口规范EIA RS 232C的功能特性，并利用RS 232C通信接口实现两台PC间会话的基本通信程序。

4. 进一步掌握Windows下事件编程机理，掌握VC＋＋/C++Builder中用户自定义事件、消息的使用方法，以及消息响应函数的编写方法。

二、实验内容1.观察实验用串行口连线的连接情况。

2.按图1-5(a)所示的计算机网络原理实验物理连接模型，将PC连接起来。

3.仔细阅读TSerialPort类的定义及实现的源代码。

4.设计基本串行通信程序，在两台通过RS 232C串行口连接的PC间传输单个字符。

（a）（b）图1-5网络原理实验物理连接方法三、相关知识计算机或终端与调制解调器间的接口是物理层协议的一个实例，其中典型的物理层标准是美国电子工业协会EIA提出的RS-232C。

在数据通信中，数据终端设备（DTE）是指具有一定数据处理能力及收发数据能力的设备，如计算机。

数据电路端接设备（DCE）是指在DTE和传输线路之间提供信号变换和编码功能，并负责建立、保持和释放数据链路的连接，如MODEM。

RS232就是DTE和DCE就是之间的接口标准，其主要内容包括：机械特性：采用25芯连接器，DTE为插头，DCE为插座。

电气特性：采用非平衡型电气特性，低于-3V为“1”，高于+4V为“0”，最大20Kbps，最长15m。

功能特性：定义了21条线，许多子集，基本与CCITT V.24兼容。

规程特性：对不同的功能子集，有不同的规程。

RS-232C有14中不同的接口类型，适合于单工、半双工、全双工、同步、异步。

RS-232C的缺点是传输性能低，距离短，速率低。

1977年以RS-232C为基础，进行改进，提出RS-449。

之后重新设计，提出了X.21接口规范。

EIA RS-232C采用25针连接器（DB-25），图1－2给出了25针连接器的连接方法。

链路实验报告链路实验是一种广泛应用于计算机网络领域的实验技术，其主要目的是验证链路的可行性、稳定性以及性能。

在链路实验中，通常通过模拟或者实际构建一段链路，并通过数据的传输和接收，评估链路的性能指标，如传输速率、延迟、丢包率等。

在实验过程中，我们通常会使用一组合理的实验参数，通过实验结果对链路进行分析并提出改进策略。

链路实验的步骤可以分为准备工作、实验设计、实验实施以及结果分析等几个部分。

首先是准备工作。

在进行链路实验之前，我们需要明确实验的目标和要达到的指标。

例如，如果我们想要评估一个链路的传输速率，我们需要准备两台计算机，并具备一定的网络设备。

一般情况下，我们需要准备两台计算机，一台作为发送端，另一台作为接收端。

同时，我们还需要制定合理的实验参数，如传输的数据量、发送速率等。

接下来是实验设计。

在进行链路实验之前，我们需要设计合适的实验方案。

首先，我们需要选择一种合适的链路性能指标，如传输速率、延迟、丢包率等。

根据实验目标和要达到的指标，我们可以选择合适的实验方案。

例如，如果我们要评估链路的传输速率，我们可以通过改变数据的大小和发送速率来观察结果。

此外，我们还需要选择合适的实验工具，如iperf、Wireshark等，用于数据的发送和捕获。

然后是实验实施。

在进行链路实验时，我们需要按照之前设计好的实验方案进行实验。

首先，我们需要进行链路的建立，确保发送端和接收端之间能够互相通信。

接下来，我们可以使用实验工具发送数据，并在接收端进行捕获和分析。

通过不断改变实验参数和观察实验结果，我们可以评估链路的性能指标，并进行比较和分析。

最后是结果分析。

在进行链路实验之后，我们需要对实验结果进行分析。

我们可以根据实验目标和预期的指标，对实验结果进行量化分析，并与之前的实验结果进行比较。

通过分析实验结果，我们可以得出链路性能的评估，并提出改进建议。

例如，如果实验结果显示链路的传输速率较低，我们可以尝试调整数据的大小或者发送速率，以提高链路的传输性能。

链路层测试实验心得体会链路层是网络体系结构中的第二层，它主要负责传输物理层提供的比特流。

在网络中，链路层承担着多种功能，包括帧的成帧、物理地址的寻址、流量控制、链路连接的建立和维护等。

而链路层测试实验则是对链路层进行功能和性能测试的过程，通过实验可以深入了解链路层的工作原理和性能特点。

在这次链路层测试实验中，我积极参与并充分利用实验中的各种设备和工具，不断探索和学习，从而获得了一些实质性的体会和收获。

首先，在链路层测试实验中，我对链路层的基本概念和功能有了更深入的理解。

链路层是网络通信中的关键一环，它负责将上层传输过来的数据划分成帧并添加必要的控制信息，然后传递给物理层进行传输。

通过实验中的操作和测试，我对帧的成帧过程和链路层地址的寻址方法等有了直观的认识，这对于我深入理解链路层协议的工作原理起到了很大的帮助。

其次，在实验过程中，我也加深了对流量控制和链路连接管理等功能的理解。

链路层在数据传输过程中，需要对收发双方的速率进行协调，以防止数据丢失和拥塞的发生。

通过实验中的配置和测试，我学会了如何进行流量控制的设置和管理，以及如何建立和断开链路连接。

这些对于保证数据传输的可靠性和稳定性至关重要，实验让我更好地理解了链路层在网络中的作用和价值。

另外，通过链路层测试实验，我还深刻感受到了团队合作的重要性。

在实验中，我们需要配合操作、协商交流，共同解决问题，才能完成各种测试任务。

在与同学们的互动中，我不仅学到了很多实用的技巧和方法，还培养了团队意识和合作精神。

在一个人无法解决问题的时候，多角度的思考和团队的智慧能够为问题的解决提供更好的解决方案。

最后，在实验结束之际，我对自己的技能和实践能力也有了更深刻的认识。

通过链路层测试实验，我不仅了解了链路层的基本知识，还熟练掌握了一些常用的工具和设备的使用方法。

在实验中，我学会了使用Wireshark来抓包和分析数据，掌握了配置交换机的方法和技巧，还学会了通过命令行进行链路层测试。

一、实验目的1. 理解并掌握思科链路聚合（EtherChannel）的基本概念和技术原理。

2. 学习配置思科交换机上的聚合组，包括物理链路的聚合、聚合模式的设置以及链路聚合的配置和验证。

3. 通过实验验证聚合组在提高网络带宽和冗余性方面的作用。

二、实验环境1. 设备：两台思科交换机（如：Catalyst 3560系列）、两台PC终端、网线若干。

2. 软件：思科IOS软件或模拟器（如：GNS3）。

三、实验原理链路聚合（EtherChannel）是一种将多个物理链路捆绑成一个逻辑链路的技术，从而实现更高的带宽和冗余性。

在思科交换机上，可以通过配置聚合组来实现链路聚合。

四、实验步骤1. 物理连接：将两台交换机的指定端口通过网线连接，形成物理链路。

2. 配置交换机：- 进入交换机配置模式。

- 配置端口模式为trunk。

- 创建聚合组，并将物理端口加入到聚合组中。

- 配置聚合模式（如：LACP、PAgP或on）。

- 配置负载均衡策略（如：源MAC地址、目标MAC地址等）。

3. 验证配置：- 使用show etherchannel summary命令查看聚合组的建立情况。

- 使用show etherchannel port命令查看聚合端口的带宽和状态。

- 在PC终端上测试网络连通性，验证聚合组是否正常工作。

五、实验结果与分析1. 聚合组建立情况：通过show etherchannel summary命令，可以看到聚合组的建立情况，包括聚合组ID、端口状态、链路状态等。

2. 聚合端口带宽：通过show etherchannel port命令，可以看到聚合端口的带宽和状态，包括端口聚合状态、带宽利用率等。

3. 网络连通性测试：在PC终端上测试网络连通性，可以发现聚合组正常工作，提高了网络带宽和冗余性。

六、实验总结通过本次实验，我们成功配置了思科交换机上的聚合组，并验证了其在提高网络带宽和冗余性方面的作用。

实验结果表明，链路聚合是一种有效的网络技术，可以满足大型网络对带宽和可靠性的需求。

实验一 RJ45接口连线的制作一、实验原理1.1 物理层概述物理层是七层结构中的第一层，物理层的功能就是实现在传输介质上传输各种数据的比特流。

物理层并不是物理设备和物理媒体，它定义了建立、维护和拆除物理链路的规范和协议，同时定义了物理层接口通信的标准，包括机械的、电气的、功能的和规程的特性。

机械特性定义了线缆接口的形状、引线数目及如何排列等。

电气的特性说明哪根线上出现的电压应为什么范围。

功能的特性说明某根线上的某一电平的电压代表何种意义。

规程的特性则说明对于不同的功能各种可能时间的出现顺序。

物理介质提供数据传输的物理通道，连接各种网络设备。

我们将传输介质分为有线传输介质和无线传输介质两大类。

有线介质包括同轴电缆、双绞线、光纤；无线介质则有卫星、微波、红外线等。

1.2 双绞线概述双绞线由两根具有绝缘保护层的铜导线组成。

两根线按照一定的密度相互绞在一起，就可以改变导线的电气特性，从而降低信号的干扰程度。

双绞线电缆比较柔软，便于在墙角等不规则地方施工，但信号的衰减比较大。

在大多数应用下，双绞线的最大布线长度为100米。

双绞线分为两种类型：非屏蔽双绞线和屏蔽双绞线。

1.3 双绞线连接双绞线采用的是RJ-45 连接器，俗称水晶头。

RJ45 水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。

按照双绞线两端线序的不同，我们一般划分两类双绞线：一类两端线序排列一致，称为直连线；另一类是改变线的排列顺序，称为交叉线。

线序如下：直通线：（机器与集线器连）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

交叉线：（机器直连、集线器普通端口级联）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。

连接网络设备并进行物理连接测试随着互联网的快速发展，网络设备的使用越来越广泛。

无论是家庭网络还是企业网络，连接网络设备并进行物理连接测试都是非常重要的一步。

本文将介绍如何连接网络设备，并给出物理连接测试的步骤和注意事项。

一、连接网络设备的基础知识在正式进行网络设备的物理连接之前，我们首先需要了解一些基础知识。

1. 网络设备的分类网络设备主要包括路由器、交换机和调制解调器等。

路由器用于将网络信号传输到目标设备，交换机用于连接多个设备，调制解调器用于将数字信号转换为模拟信号。

在进行连接之前，我们需要清楚各种设备的功能和使用场景，以便选择适合的设备。

2. 网络接口类型不同的网络设备具有不同类型的接口，常见的有以太网接口、USB 接口、无线接口等。

在连接网络设备时，我们需要确保所用的接口类型与设备的接口类型相匹配。

二、连接网络设备的步骤接下来，我们将详细介绍连接网络设备的步骤。

1. 确定连接方式在连接网络设备之前，我们需要确定所需的连接方式。

常见的连接方式包括有线连接和无线连接。

有线连接通常稳定可靠，适合长时间使用；无线连接便捷灵活，适合移动设备使用。

2. 连接设备将网络设备和电源适配器连接到电源，并打开设备电源开关。

确保设备正常启动后，通过适当的连接线将设备与电脑或其他设备连接起来。

根据设备类型和接口类型的不同，选择合适的连接线。

3. 配置网络连接完设备后，我们需要进行网络配置。

对于有线连接，我们需要检查网络电缆的连接状态，确保电缆连接到设备的正确接口。

对于无线连接，我们需要确保设备已经连接到正确的无线网络，并设置好相关的网络参数。

4. 进行物理连接测试连接完成后，我们需要进行物理连接测试，以确保网络设备能够正常工作。

物理连接测试可以通过以下步骤进行：- 检查设备指示灯：根据设备的说明书，了解指示灯的含义。

正常情况下，指示灯应该显示设备的工作状态，如电源、网络连接等。

- 检查网络连接状态：通过电脑或其他设备的网络设置界面，查看设备的连接状态。

一、实训背景随着信息技术的飞速发展，网络通信已成为现代社会不可或缺的一部分。

为了保证网络通信的稳定性和可靠性，链路通断测试成为网络维护和优化的重要环节。

为了提高学生的实际操作能力和网络维护水平，本次实训旨在通过模拟实际网络环境，对链路通断进行测试，分析测试结果，并提出相应的优化建议。

二、实训目的1. 掌握链路通断测试的基本原理和操作方法。

2. 熟悉常用网络测试工具的使用。

3. 培养学生分析网络故障、解决问题的能力。

4. 提高学生对网络稳定性和可靠性的认识。

三、实训内容本次实训分为以下几个部分：1. 链路通断测试准备- 确定测试网络环境，包括测试设备、测试链路等。

- 熟悉测试工具，如ping、tracert、netstat等。

- 编写测试计划，明确测试目的、测试步骤、预期结果等。

2. 链路通断测试实施- 对测试链路进行物理连接，确保测试环境稳定。

- 使用ping命令测试链路连通性，记录响应时间、丢包率等指标。

- 使用tracert命令跟踪数据包到达目标主机的路径，检查链路中间节点状态。

- 使用netstat命令查看网络连接状态，分析链路中是否存在异常连接。

3. 链路通断测试结果分析- 分析ping命令测试结果，判断链路是否连通，以及连通质量。

- 分析tracert命令测试结果，查找链路中的故障节点。

- 分析netstat命令测试结果，确定是否存在异常连接或端口冲突。

4. 链路优化建议- 针对测试中发现的问题，提出相应的优化建议，如调整网络配置、优化链路布局等。

- 对测试结果进行总结，形成测试报告。

四、实训过程1. 实训前期准备- 组建实训团队，明确分工。

- 确定测试网络环境，包括测试设备、测试链路等。

- 熟悉测试工具，如ping、tracert、netstat等。

2. 实训实施- 对测试链路进行物理连接，确保测试环境稳定。

- 使用ping命令测试链路连通性，记录响应时间、丢包率等指标。

- 使用tracert命令跟踪数据包到达目标主机的路径，检查链路中间节点状态。
