电力拖动自动控制系统-运动控制系统〔阮毅伯时〕课后答案包括思考题和课后习题第2章2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流 PWM 变换器电路的根本构造。
答：直流 PWM 变换器根本构造如图，包括 IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流 PWM 变换器，通过改变直流 PWM 变换器中 IGBT 的控制脉冲占空比，来调节直流 PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流 PWM 变换器输出电压的特征是什么？答：脉动直流电压。
2=4 为什么直流 PWM 变换器-电动机系统比 V-M 系统能够获得更好的动态性能？答：直流 PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流 PWM 变换器的时间常数 Ts 等于其 IGBT 控制脉冲周期〔1/fc〕，而晶闸管整流装置的时间常数 Ts 通常取其最大失控时间的一半〔1/〔2mf〕。
因 fc 通常为 kHz 级，而 f 通常为工频〔50 或 60Hz〕为一周〕，m 整流电压的脉波数，通常也不会超过 20，故直流 PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2=5 在直流脉宽调速系统中，当电动机停顿不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流 PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流 PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。
假设二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
2-7 直流 PWM 变换器的开关频率是否越高越好？为什么？答：不是。
因为假设开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开场下降了，从而导致平均电流总小于负载电流，电机无法运转。

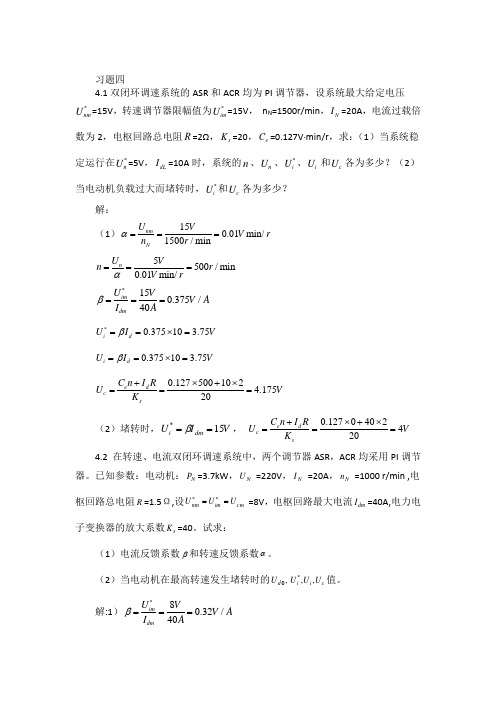

习题四4.1双闭环调速系统的ASR 和ACR 均为PI 调节器，设系统最大给定电压*nmU =15V ，转速调节器限幅值为*im U =15V ， n N =1500r/min ，N I =20A ，电流过载倍数为2，电枢回路总电阻R =2Ω，s K =20，e C =0.127V·min/r ，求：（1）当系统稳定运行在*n U =5V ，dL I =10A 时，系统的n 、n U 、*i U 、i U 和c U 各为多少？（2）当电动机负载过大而堵转时，*i U 和c U 各为多少？解： （1）150.01min/1500/minnm N U VV r n r α=== 5500/min 0.01min/nU Vn r V rα===*150.375/40im dm U V V A I Aβ===*0.37510 3.75i d U I V β==⨯= 0.37510 3.75i d U I V β==⨯=0.1275001024.17520e d c s C n I R U V K +⨯+⨯=== （2）堵转时，V I U dm i 15*==β， 0.1270402420e d c s C n I R U V K +⨯+⨯=== 4.2 在转速、电流双闭环调速系统中，两个调节器ASR ，ACR 均采用PI 调节器。
已知参数：电动机：N P =3.7kW ，N U =220V ，N I =20A ，N n =1000 r/min ,电枢回路总电阻R =1.5Ω,设cm im nmU U U ==** =8V ，电枢回路最大电流dm I =40A,电力电子变换器的放大系数s K =40。
试求：（1）电流反馈系数β和转速反馈系数α。
（2）当电动机在最高转速发生堵转时的,0d U c i i U U U ,,*值。
解:1）*80.32/40im dm U VV A I Aβ===80.008min/1000/minnm N U VV r n r α=== 2) 040 1.560d d dm U E I R I R V ∑∑=+⨯=⨯=⨯=这时： *8,0n n U V U ==，ASR 处于饱和，输出最大电流给定。
习题四4.1双闭环调速系统的ASR 和ACR 均为PI 调节器，设系统最大给定电压*nmU =15V ，转速调节器限幅值为*im U =15V ， n N =1500r/min ，N I =20A ，电流过载倍数为2，电枢回路总电阻R =2Ω，s K =20，e C =0.127V·min/r ，求：（1）当系统稳定运行在*n U =5V ，dL I =10A 时，系统的n 、n U 、*i U 、i U 和c U 各为多少？（2）当电动机负载过大而堵转时，*i U 和c U 各为多少？解： （1）150.01min/1500/minnm N U VV r n r α=== 5500/min 0.01min/nU Vn r V rα===*150.375/40im dm U V V A I Aβ===*0.37510 3.75i d U I V β==⨯= 0.37510 3.75i d U I V β==⨯=0.1275001024.17520e d c s C n I R U V K +⨯+⨯=== （2）堵转时，V I U dm i 15*==β， 0.1270402420e d c s C n I R U V K +⨯+⨯=== 4.2 在转速、电流双闭环调速系统中，两个调节器ASR ，ACR 均采用PI 调节器。
已知参数：电动机：N P =3.7kW ，N U =220V ，N I =20A ，N n =1000 r/min ,电枢回路总电阻R =1.5Ω,设cm im nmU U U ==** =8V ，电枢回路最大电流dm I =40A,电力电子变换器的放大系数s K =40。
试求：（1）电流反馈系数β和转速反馈系数α。
（2）当电动机在最高转速发生堵转时的,0d U c i i U U U ,,*值。
解:1）*80.32/40im dm U VV A I Aβ===80.008min/1000/minnm N U VV r n r α=== 2) 040 1.560d d dm U E I R I R V ∑∑=+⨯=⨯=⨯=这时： *8,0n n U V U ==，ASR 处于饱和，输出最大电流给定。
Φ-=e K IR U n 一、复习：直流调速系统问题1-1：电机的分类？ ① 发电机（其他能→电能）直流发电机 交流发电机② 电动机（电能→其他能） 直流电动机： 有换向器直流电动机（串励、并励、复励、他励）无换向器直流电动机（又属于一种特殊的同步电动机）交流电动机：同步电动机异步电动机：鼠笼式绕线式： 伺服电机旋转变压器控制电机 自整角机力矩电机测速电机步进电机（反应式、永磁式、混合式）问题1-2：衡量调速系统的性能指标是哪些？① 调速范围D=n max /n min =n nom /n min② 静差率S=△n nom /n 0*100%对转差率要求高，同时要求调速范围大（D大S 小）时，只能用闭环调速系统。
③ 和负载匹配情况：一般要求：恒功率负载用恒功率调速，恒转矩负载用恒转矩调速。
问题1-3：请比较直流调速系统、交流调速系统的优缺点，并说明今后电力传动系统的发展的趋势.* 直流电机调速系统优点：调速范围广，易于实现平滑调速，起动、制动性能好，过载转矩大，可靠性高，动态性能良好。
缺点：有机械整流器和电刷，噪声大，维护困难；换向产生火花，使用环境受限；结构复杂，容量、转速、电压受限。
* 交流电机调速系统（正好与直流电机调速系统相反）优点：异步电动机结构简单、坚固耐用、维护方便、造价低廉，使用环境广，运行可靠，便于制造大容量、高转速、高电压电机。
大量被用来拖动转速基本不变的生产机械。
缺点：调速性能比直流电机差。
* 发展趋势：用直流调速方式控制交流调速系统，达到与直流调速系统相媲美的调速性能；或采用同步电机调速系统.问题1-4：直流电机有哪几种？直流电机调速方法有哪些?请从调速性能、应用场合和优缺点等方面进行比较. 哪些是有级调速？哪些是无级调速？直流电动机中常见的是有换向器直流电动机，可分为串励、并励、复励、他励四种，无换向器直流电动机属于一种特殊的同步电动机。
根据直流电机的转速公式，调速方法有变压调速、变电阻调速和变转差率调速。
3-1 在恒流起动过程中，电枢电流能否达到最大值 I dm为什么答：不能达到最大值，因为在恒流升速阶段，电流闭环调节的扰动是电动机的反电动势，它正是一个线性渐增的斜坡扰动量，所以系统做不到无静差，而是I d 略低于I dm 。
3-2 由于机械原因，造成转轴堵死，分析双闭环直流调速系统的工作状态。
答：转轴堵死，则n=0,比较大,导致比较大,也比较大,然后输出电压较大，最终可能导致电机烧坏。
3-3 双闭环直流调速系统中，给定电压 Un*不变，增加转速负反馈系数α，系统稳定后转速反馈电压 Un 和实际转速 n 是增加、减小还是不变答：反馈系数增加使得增大，减小，减小，减小，输出电压减小，转速n减小，然后会有所减小，但是由于α增大了，总体还是增大的。
3-4 双闭环直流调速系统调试时，遇到下列情况会出现什么现象答：（1）转速一直上升，ASR不会饱和，转速调节有静差。
（2）转速上升时，电流不能维持恒值，有静差。
3-5某双闭环调速系统，ASR、均采用 PI 调节器，ACR 调试中怎样才能做到Uim*=6V时，Idm=20A；如欲使 Un*=10V 时，n=1000rpm，应调什么参数答：前者应调节，后者应调节。
3-6 在转速、电流双闭环直流调速系统中，若要改变电动机的转速，应调节什么参数改变转速调节器的放大倍数Kn行不行改变电力电子变换器的放大倍数 Ks 行不行改变转速反馈系数α行不行若要改变电动机的堵转电流，应调节系统中的什么参数答：转速n是由给定电压决定的，若要改变电动机转速，应调节给定电压。
改变Kn和Ks不行。
改变转速反馈系数α行。
若要改变电动机的堵转电流，应调节或者。
3-7 转速电流双闭环直流调速系统稳态运行时，两个调节器的输入偏差电压和输出电压各是多少为什么答：均为零。
因为双闭环调速系统在稳态工作中，当两个调节器都不饱和时，PI调节器工作在线性调节状态，作用是使输入偏差电压在稳态时为零。
各变量之间关系如下：3-8 在双闭环系统中，若速度调节器改为比例调节器，或电流调节器改为比例调节器，对系统的稳态性能影响如何答：稳态运行时有静差，不能实现无静差。
第一章闭环控制的直流调速系统1－1为什么PWM—电动机系统比晶闸管—电动机系统能够获得更好的动态性能？答：PWM—电动机系统在很多方面有较大的优越性：（1）主电路线路简单，需用的功率器件少。
（2）开关频率高，电流容易连续，谐波少，电机损耗及发热都较小。
（3）低速性能好，稳速精度高，调速范围宽，可达1：10000 左右。
（4）若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。
（5）功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高。
（6）直流电源采用不控整流时，电网功率因数比相控整流器高。
1－2试分析有制动通路的不可逆PWM 变换器进行制动时，两个VT 是如何工作的。
答：在制动状态中，为负值，i VT就发挥作用了。
这种情况发生在电动运行过程中需要降d 2速的时候。
这时，先减小控制电压，使U g1 的正脉冲变窄，负脉冲变宽，从而使平均电枢电压U d降低。
但是，由于机电惯性，转速和反电动势还来不及变化，因而造成E U d，很快使电流i d反向，VD2截止，在t on≤ t＜Ｔ时，U g2 变正，于是VT2导通，反向电流沿回路3 流通，产生能耗制动作用。
在T t≤＜Ｔ+ t时，VT关断，−i d沿回路4 经VD续流，向on 2 1电源回馈制动，与此同时，VD1两端压降钳住VT1使它不能导通。
在制动状态中，VT2和VT1轮流导通，而VT始终是关断的。
1在轻载电动状态，这时平均电流较小，以致在VT1关断后i d经VD2续流时，还没有达到周期Ｔ，电流已经衰减到零，这时VD2两端电压也降为零，VT2便提前导通了，使电流反向，产生局部时间的制动作用。
１－３调速范围和静差率的定义是什么？调速范围、静差速降和最小静差率之间有什么关系？为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母Ｄ表示，即D= nmax其中，n和n一般都指电动机额定负载时的最高和最低转速，对于少数负n min max min载很轻的机械，可以用实际负载时的最高和最低转速。
