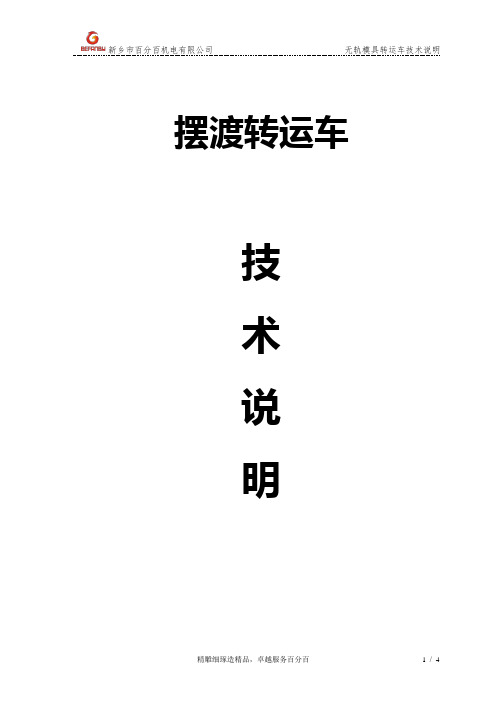

摆渡转运车技术说明新乡市百分百机电有限公司2015年12月10日一、摆渡转运车简介摆渡转运车由上下两层车体构成，下层车为摆渡用，上层车为转运车，一般设计在地面以下使用。
该车台面之上安装有轨道，用来对接车间内的其它轨道，以便于上层车在相互平行的多条轨道之间运行。
摆渡车也可以用来实现纵横轨道之间的货物转运，相对于十字旋转平台来说更加简便，可一车多用。
二、摆渡转运车使用工况由于大吨位的模具使用起重机运输，出现的危险性较大，为了降低危险性，减少轨道的铺设，无轨模具转运车诞生了。
通过起重机将模具吊装到无轨模具转运车上，为了防止模具在无轨模具车上的滑动，台面上铺设橡胶板，通过转运车的运输将模具运到相应的工位上，无轨模具转运车没有固定的路线，但自身有安全监测装置，遇到行人或是障碍物时会自动停止，安全性可靠。
三、主要技术参数要求1 载重量（t）502 最大冲击载荷（t）753 车架结构钢板焊接结构4 台面钢板厚度（mm）165 最大轮压（t）126 地面要求水泥地面7 外形尺寸（mm）5000x26008 整车高度（mm）8009 离地间隙（mm）7010 轮距（mm）190011 轴距（mm）390012 电机型号XQ-1513 电机功率（Kw）1514 车轮直径（mm）Ф50015 车轮材质ZG5516 行走速度（m/min）0-2017 刹车方式电磁刹车18 操作方式有线+无线19 车体颜色黄色+警示标志20 安全检测遇人停止21 报警装置声光报警四、摆渡转运车的功能1.控制为手柄和遥控控制（可根据客户要求在上面加装摇杆控制）。
2.摆渡转运车上装有超载报警功能，防止超载。
3.摆渡转运车在5min无人操作可自动断电，防止工人违规操作，下班或是长时间不操作时，转运车可以自动断电，达到自我保护的功能。
4.摆渡转运车上安装遇人检测装置，在小车运行过程中能够及时检测到运行方向的障碍物或人并自动控制小车停车。
5.车辆运行同时启动声光报警装置，警示运行路线人员、车辆注意。
机场摆渡及运输实施方案一、机场摆渡方案1. 运行时间：机场摆渡服务将在每天航班运营的时间范围内提供，以满足乘客的实际需求。
2. 摆渡车辆：为了满足不同乘客群体的需求，机场将提供多种类型的摆渡车辆，包括大型巴士、中型客车等，以确保乘客的舒适和安全。
3. 摆渡车站点：机场将在航站楼出发层和到达层设立明确的摆渡车站点，并在有需要的地方增加额外的站点，以方便乘客的乘车。
4. 运输频率：根据航班到达和离开的时间表，机场将合理安排摆渡车的运输频率，以确保乘客能够及时乘坐摆渡车。
5. 安全措施：机场将确保摆渡车辆和驾驶员符合相关安全要求，并定期对车辆进行维护和检查，以确保乘客的安全出行。
6. 客户服务：机场将培训摆渡车驾驶员，并提供友好、热情的服务，帮助乘客解决问题和提供相关信息。
二、机场运输实施方案1. 交通规划：机场将进行综合交通规划，确保机场与周边城市的交通网络畅通无阻，并制定合理的运输路线。
2. 公共交通：机场将与公共交通运营商合作，提供直达机场的公共交通线路，以方便乘客的出行。
3. 出租车服务：机场将与当地出租车公司合作，设立出租车上客点，并建立有效的调度系统，以确保出租车的高效运营。
4. 长途巴士服务：机场将与长途巴士公司合作，设立长途巴士站点，并提供舒适的候车环境，以方便乘客的长途出行需求。
5. 租车服务：机场将设立租车服务中心，并合作多家知名的租车公司，为乘客提供便捷的租车服务。
6. 网约车服务：机场将与知名的网约车平台合作，设立网约车上客点，并制定明确的上下客规定，以确保乘客的出行安全。
7. 微公交服务：对于机场周边交通不便的地区，机场将考虑引入微公交服务，以满足乘客的出行需求。
以上是机场的摆渡及运输实施方案，旨在为乘客提供安全、便捷的出行服务，以提高机场的整体客户满意度。
1升降平台车技术规格书1．产品简介集装箱/集装板升降平台车是一种全液压转向、前桥驱动，行车气制动，行驶无级变速的自驱动车辆，该平台车的最大装卸重量为6.8吨，最大升降高度为3.5米，可满足国内机场现有的所有机型底舱集装箱、集装板货物装卸。
2．产品标准2.1 IATA AHM910 《飞机地面支持设备基本要求》2.2 IATA AHM913 《飞机地面支持设备基本安全要求》2.3 ISO6968(1994) 《宽体飞机腹舱集装箱、集装板升降平台车-性能要求》2.4 IATA AHM931 《宽体飞机腹舱集装箱、集装板升降平台车-性能要求》2.5 Q/WGT020-2004 《WG系列集装箱、集装板升降平台车》3．工作条件3.1 海拔高度：≤2000m3.2 环境温度：-40°C~+65°C3.3 风速：≤22m/s注：严寒地区对发动机需提出低温启动配置要求，高海拔地区对发动机动力提出特殊要求4．技术规格4.1 最大提升量：≧6800kg4.2 主平台4.2.1 提升速度：≧14m/min4.2.2 传送速度：≧18m/min4.2.3 最小高度：≧480mm4.2.4 最大高度：≦3600mm4.2.5 挡板内宽：2480mm4.3 桥平台4.3.1 提升速度：≧4m/min4.3.2 传送速度：≧18m/min4.3.3 最小高度：≧1799mm4.3.4 最大高度：≦3550mm4.4 外形尺寸（长×宽×高）：≦8620×3700×30404.5 行驶性能4.5.1 最高行驶速度:≦11km/h4.5.2 制动距离（最高时速时）：≦4m4.5.3 最小转弯半径：≦8.5m4.5.4 最大转向角：30°4.6 整备重量：≧15000kg4.7 装载量：一次可同时装载集装板（3175×2438）一个，集装箱（LD-3）两个。
飞机牵引车参数
x
飞机牵引车参数
=========================
一、参数
1. 轴距：6000mm
2. 最大总质量：5万kg
3. 车身重量：
4.5万kg
4. 前后轴速比：2.0:1
5. 牵引力：25
6. 牵引距离：500米
7. 制动力：25
8. 刹车力：18
9. 最大行车速度：50 km/h
10. 最小制动距离：500m
二、特殊要求
1. 由于飞机牵引车的总重量较大，所以动力系统要具备足够的动力和扭矩。
2. 飞机牵引车的变速器配备有7个挡位，以确保其最大行车速度，刹车力和牵引力等特性得到满足。
3. 飞机牵引车在高温、低湿度和恶劣天气条件下使用时，要有效地抵御高温、低湿度和恶劣天气及其他外界环境因素影响。
4. 飞机牵引车应拥有足够的刹车力，以保证其在行驶过程中能够安全制动，减少刹车时和刹车距离。
5. 飞机牵引车应配备有调整机构，以确保其能够在不同道路情况下正常使用，并保证车身高度正确。
各种运输设备技术参数1.汽车-尺寸：汽车通常有长度、宽度和高度三个尺寸参数。
-载重能力：载重能力是指汽车能够承载的最大重量。
-速度：汽车的最高速度一般在120-200千米/小时之间。
-续航能力：续航能力是指汽车能够行驶的最大里程，一般来说，传统汽车内燃机的续航里程较长。
而电动汽车则会受到电池容量和充电设施的限制。
2.飞机-尺寸：飞机的尺寸参数主要包括翼展和机身长度。
-载重能力：载重能力是指飞机能够承载的货物和乘客的最大重量。
-速度：商用喷气式客机的巡航速度一般在850-950千米/小时之间。
-续航能力：续航能力是指飞机能够飞行的最大里程，它主要受到油箱容量、发动机效率和风阻的影响。
3.火车-尺寸：火车的尺寸参数主要包括车长、车宽和车高。
-载重能力：载重能力是指火车能够承载的最大重量，它主要取决于火车的车厢数量和车轴数目。
-速度：火车的速度主要分为客运列车和货运列车两种情况。
客运列车的最高时速一般在200-350千米/小时之间，而货运列车的时速较低。
-续航能力：火车的续航能力即火车能够持续运行的最大时间或最大里程，对于燃油火车来说，它主要受到燃油的存储能力和补给条件的限制。
4.轮船-尺寸：轮船的尺寸参数主要包括船长、船宽和吃水深度。
-载重能力：载重能力是指轮船能够承载的最大货物和乘客的重量。
-速度：轮船的速度一般用航速来表示，它主要受到船的推进力、船身阻力和外部纵向力的影响。
-续航能力：轮船的续航能力主要受到燃料容量和补给条件的限制。
总结：每种运输设备都有其特定的技术参数，这些参数能够帮助我们判断一个具体运输设备是否满足特定的需求。
尺寸参数告诉我们运输设备的大小，载重能力告诉我们它能够承载多重的货物和人员，速度参数告诉我们它的行驶速度有多快，而续航能力告诉我们它能够持续运行的时间或里程。
这些参数可以帮助我们选择适合自己需求的运输设备。
运梁车技术参数二轴运梁车（一）、主要技术参数发动机型号：KY4105发动机功率：58KW发动机转速：2600转/分钟适用坡度:横坡:%3 纵坡:%5运梁车行走速度:1.当齿轮箱的齿轮档位在正常位置1时的行车速度:减速器挂倒退档：倒车速度为：9.65米/分钟=0.58公里/小时减速器挂1档时：行驶速度为：11.58米/分钟=0.69公里/小时减速器挂2档时：行驶速度为：24.28米/分钟=1.46公里/小时减速器挂3档时：行驶速度为：45.62米/分钟=2.74公里/小时减速器挂4档时：行驶速度为：75.27米/分钟=4.52公里/小时2.当齿轮箱的齿轮档位于正常位置2时的行车速度。
减速器挂倒退档：倒车速度为：46.32米/分钟=2.784公里/小时减速器挂1档时：行驶速度为：55.58米/分钟=3.31公里/小时减速器挂2档时：行驶速度为：116.5米/分钟=7公里/小时减速器挂3档时：行驶速度为：218.9米/分钟=13.15公里/小时减速器挂4档时：行驶速度为：361.20米/分钟=21.70公里/小时（二）、一般技术参数（一）、主要技术参数发动机型号：CA4113发动机功率：120马力或140马力发动机转速：2600转/分钟或2800转/分钟适用坡度:横坡:3% 纵坡:5%运梁车行走速度：1. 当齿轮箱的齿轮档位在正常位置1时的行车速度:减速器挂倒退档：倒车速度为：11.48米/分钟=0.69公里/小时减速器挂1档时：行驶速度为：12.11米/分钟=0.73公里/小时减速器挂2档时：行驶速度为：20.56米/分钟=1.23公里/小时减速器挂3档时：行驶速度为：36.84米/分钟=2.21公里/小时减速器挂4档时：行驶速度为：55.26米/分钟=3.32公里/小时减速器挂5档时：行驶速度为：88.42米/分钟=5.31公里/小时2. 当齿轮箱的齿轮档位在正常位置2时的行车速度:减速器挂倒退档：倒车速度为：38.33米/分钟=2.3公里/小时减速器挂1档时：行驶速度为：41.67米/分钟=2.5公里/小时减速器挂2档时：行驶速度为：75米/分钟=4.5公里/小时减速器挂3档时：行驶速度为：133.33米/分钟=8公里/小时减速器挂4档时：行驶速度为：200米/分钟=12公里/小时减速器挂5档时：行驶速度为：333.33米/分钟=20公里/小时以上行驶速度是在发动机的转速为2800转/分钟的行走速度。
机场摆渡车是什么
机场摆渡车，现在机场飞机数量多，而机位少，建设一个机位所需要的资金大，所以差不多有三分之二的飞机停留在了远机位，需要通过机场摆渡车运送乘客，乘客每次需要在摆渡车内耽搁12分钟左右的时间。
摆渡车在机场24小时运转，每天工作72个来回。
机场摆渡车的主要特点可以概括为：
1.机场摆渡车具有客车的基本功能和性能。
2.机场摆渡车属于特种车，不受客车标准法规的一些限制，而是要满足机场客户的特殊使用要求。
比如它的车身宽度达到3m，长度接近14m，左右两侧均有车门等。
4.摆渡车的设计开发难度不算大，但对底盘的稳定性和可靠性要求非常高。
5.低速度、低地板、大容量、温度高是摆渡车的基本运行条件。
6.机场客户对车辆的各种个性化要求也非常多。
7.批量小，价格高。
机场摆渡车技术规格
This model paper was revised by the Standardization Office on December 10, 2020
机场摆渡车技术规格书
1产品概述
机场摆渡车载客127人。
此摆渡车的特点：造型豪华大方、内部装饰优美、制作工艺良好、低地板、多车门、安全保护功能齐备。
2产品标准
WGBD08摆渡车严格按照以下标准设计、制造和检验：
2.1IATAAHM910飞机地面保障设备的基本要求
2.2IATAAHM913飞机地面保障设备的基本安全要求
2.3IATAAHM915标准控制
2.4IATAAHM950机场旅客公共汽车（摆渡车）的功能规范
2.5Q/WGT005-2013WG机场摆渡车企业标准
3工作条件
产品在下列条件下能够满足产品技术性能指标要求：
3.1海拔高度不超过3500 m；
3.2环境温度：-25℃～50℃；
4主要技术参数
4.1车身尺寸：14300x3140x2800mm（含空调3000，不含警灯）
4.2前悬：3200mm
4.3轴距：7200mm
4.4接近角：6°
4.5离去角：5°
4.6转弯半径：14000mm
4.7自重：12.5t
4.8乘客区座位：14个
4.9乘客区站位：113个
4.10最高车速：55km/h
5基本配置及特点
整车由底盘总成、车身总成、空调系统以及附件组成。
5.1底盘总成
发动机、变速箱均采用电控技术；
前桥为转向驱动桥，后桥为摆渡车专用随动桥；为空气悬挂；
悬挂有三个高度：下降位---方便旅客上下车，行车位---正常行驶状态，起升位---特殊工况时抬高底盘、以提高整车的通过性。
双管路气制动，设置多个蓄能器（储气筒，为全车气路动力源），设干燥器，安全阀，气罐为自动排水。
5.2车身总成
车门：乘客区设置6组气动双外摆乘客门，2组机械式司机门。
通风：车顶部前后设置有强制通风设施；侧窗上设有多个翻转窗。
密封：发动机舱、空调机组舱、驾驶室均采用3M密封材料，隔音效果良好。
5.3空调系统
独立大功率制冷空调，动力总成设置在车体尾部，舱体里侧做隔热隔音处理。
暖风系统设置燃油加热器，散热器布置在乘客区前部，通过风道对整个车厢均匀加热。
5.4附件及其它
内装饰：内部装饰和仪表台均开模制作，美观大方、整车协调一致。
内装饰完全为专业厂商为本车设计、生产，采用3M粘接技术进行装配。
后视镜：电动可调后视镜，电加热除霜。
地板：从上至下分别为2mm防滑地板革、12mm竹胶板、3mm橡胶板、减震密封层。
扶手杠、吊环：顶部安装纵杠横杠，布置多个吊环，用户可选装立杠。
6主要配套件性能参数及特点
6.1柴油机品牌：康明斯（CUMMINS），型号：ISDe21030，形式：直列6缸水冷增压电控柴油机，功率：155kW/2500rpm，排放：欧三。
6.2变速箱品牌：ALLISON（美国艾里逊），形式：自动档、电控变速箱，型号：
T270。
6.3转向驱动桥品牌：北方奔驰，型号：733.B80。
6.4空调品牌：THEROKING（美国大冷王），型号：KRS1139A-1012，制冷量：
38000kcal/h；
6.5轮胎前轮胎：12.00R20，后轮胎（双胎）：8.25R15；
6.6悬挂空气悬挂：前桥2个气囊，后桥4个气囊。
7安全保护及应急措施
7.1车门：具有防夹、自锁功能。
具备乘客门未关闭情况下，车辆不能起步功能；一旦车辆起步乘客门不能打开功能；车门内设计有应急放气开关。
7.2排气：尾气可实现两侧排气功能，停靠时自动关闭车门打开的一侧排气。
7.3安全锤：乘客区设置多个安全锤，紧急情况下应急使用。
7.4拖钩：前保险杠内设有拖钩，摆渡车被拖行时使用。
8随车资料、随车工具及备品备件。
