2019年高考物理二轮复习专题18电学实验讲含解析

电学实验专题复习■【高考要求】■【考情分析】■【备考策略】1. 掌握基本仪器的原理和使用.2. 掌握基本的实验目的、原理和实验思想，如伏安法测电阻，电流表的内、外接法及滑动变阻器的连接方式.3. 掌握处理实验数据的基本方法，如图象法、平均值法等.■【课前预习】1.完成下列仪器的读数。

（1）（2）（粗测一节旧干电池的电动势）（3）2.请写出下列实验的实验原理，并画出对应的电路设计图。

（伏安法）（1）测量金属丝的电阻率原理：电路图：（2）描绘小灯泡的伏安特性曲线原理：电路图：（3）测量电源的电动和内阻原理：电路图：■【合作释疑】1. (2019·福建)某学习小组探究一小电珠在不同电压下的电功率大小，实验器材如图甲所示，现已完成部分导线的连接.(1) 实验要求滑动变阻器的滑片从左到右移动过程中，电流表的示数从零开始逐渐增大.请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接.甲乙丙(2) 某次测量，电流表指针偏转如图乙所示，则电流表的示数为 A.(3) 略.2. (2019·淮安5月模考)现有一摄像机电池，无法从标签上看清其电动势等数据.现进行如下实验操作：(1) 选取多用电表的直流电压10 V挡，将两表笔直接接到电池的正、负两极，指针偏转情况如图，由此可知其电动势约为V.是否可以利用多用电表的欧姆挡直接粗测其内阻，答：(填“可以”或“不可以”).(2) 现要更加准确测量其电动势和内阻，实验室备有下列器材：A. 电流表(量程0.6 A，内阻为3 Ω)B. 电压表(量程3 V，内阻为3 kΩ)C. 电压表(量程30 V，内阻为30 kΩ)D. 定值电阻R1=500 ΩE. 定值电阻R2=5 000 ΩF. 滑动变阻器(阻值范围030 Ω)G. 开关及导线① 该实验中电压表应选，定值电阻应选.(均选填选项前的字母序号)② 将实物连线图补充完整.③ 略.3. (2019·泰州二模)为了测量某电流表A的内阻(量程为50 mA)：(1) 首先选用多用电表欧姆“×1”挡，粗测电流表的电阻，则欧姆表(填“黑”或“红”)表笔应接待测电流表正接线柱；测量结果如图甲所示，则测得的电阻约为Ω.(2) 为了准确测量其电阻，提供的实验器材有：A. 直流电压表V(0~3 V，内阻约6 kΩ)B. 定值电阻R1(5.0 Ω，1 A)C. 定值电阻R2(40.0 Ω，0.1 A)D. 滑动变阻器R(0~5 Ω，2 A)E. 直流电源E(3 V，内阻很小) 甲F. 开关、导线若干图乙为实验原理图的一部分，某同学在实验中测出6组对应的数据见表格.① 实验中定值电阻R0应选用(填“R1”或“R2”).② 将实物图丙中缺少的一根导线补齐.乙丙③ 在图丁中描点作出U-I图线，并根据图象求得电流表的内阻为Ω.(计算结果保留两位有效数字)丁。

专题十七 电学实验高频考点·能力突破考点一 电学基本器材的使用与读数1．电压表、电流表、多用电表的读数技巧对电表读数问题，要先弄清楚电表的分度值，即每小格的数值，再确定是12、15还是110估读，明确读数的小数位数．2．多用电表的使用问题在弄清其基本原理的基础上，会选择测量项目及量程、挡位，能区分机械调零和欧姆调零，掌握测量电阻的步骤．3．电表的“三用”如果知道电表的内阻，电流表、电压表就既可以测电流，也可以测电压，还可以作为定值电阻来用，即“一表三用”．例1 (1)如图甲所示，电压表选0～3 V 量程时的读数为________ V ，电压表选0～15 V 量程时的读数为________ V ．(2)如图乙所示，电流表选0～0.6 A 量程时的读数为________ A ，电流表选0～3 A 量程时的读数为________ A ．(3)如图丙所示，电阻箱的读数为________．[解题心得]预测1 如图所示为多用电表的刻度盘．若选用倍率为“×100”的欧姆挡测电阻时，表针如图所示，则：(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”“×100”或“×1 k”)．(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为______ V．考点二以测量电阻为核心的电学实验1．电阻的测量电阻测量首先要根据实验目的、实验原理、实验器材的不同而灵活选用“伏安法”(又分为内接法和外接法)“安安法”“伏伏法”“伏安加R法”等测量电路．从供电方式上又可分为限流电路和分压电路．(1)有电压表、电流表且量程恰当时选择“伏安法”．(2)电压表不能用或没有电压表等情形下，若精确知道电流表内阻，可以将电流表当作电压表使用，即选择“安安法”．(3)电流表不能用或没有电流表等情况下，若精确知道电压表内阻，可以将电压表当作电流表使用，即选择“伏伏法”．(4)在运用伏安法测电阻时，由于电压表或电流表的量程太小或太大，为了满足安全精确的原则，选择“伏安加R法”，此法又叫“加保护电阻法”．2．实验器材的选择(1)电源的选择：一般根据待测电阻的额定电流或额定电压选择符合需要的直流电源．(2)电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待测电流的最大电流选择电流表；电表的指针摆动的幅度较大，一般应使指针能达到半偏．例2 [2022·全国甲卷]某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5 V，内阻很小)，电流表(量程10 mA，内阻约10 Ω)，微安表(量程100 μA，内阻R g待测，约1 kΩ)，滑动变阻器R(最大阻值10 Ω)，定值电阻R0(阻值10 Ω)，开关S，导线若干．(1)将图中所示的器材符号连线，画出实验电路原理图；(2)某次测量中，微安表的示数为90.0 μA，电流表的示数为9.00 mA，由此计算出微安表内阻R g＝________ Ω.[解题心得]例3 [2022·全国乙卷]一同学探究阻值约为550 Ω的待测电阻R x在0～5 mA范围内的伏安特性．可用器材有：电压表(量程为3 V，内阻很大)，电流表(量程为1 mA，内阻为300 Ω)，电源E(电动势约为4 V，内阻不计)，滑动变阻器R(最大阻值可选10 Ω或1.5 kΩ)，定值电阻R0(阻值可选75 Ω或150 Ω)，开关S，导线若干．(1)要求通过R x的电流可在0～5 mA范围内连续可调，将图(a)所示的器材符号连线，画出实验电路的原理图；(2)实验时，图(a)中的R应选最大阻值为____(填“10 Ω”或“1.5 kΩ”)的滑动变阻器，R0应选阻值为________(填“75 Ω”或“150 Ω”)的定值电阻；(3)测量多组数据可得R x的伏安特性曲线．若在某次测量中，电压表、电流表的示数分别如图(b)和图(c)所示，则此时R x两端的电压为________ V，流过R x的电流为______ mA，此组数据得到的R x的阻值为______ Ω(保留3位有效数字)．[解题心得]预测2 [2022·河北押题卷]一金属线材料电阻未知且电阻分布不均匀，为了测量其阻值并将其截为阻值相等的两段，实验研究小组设计了如图所示电路，实验器材如下：未知电阻，阻值约为4.8 Ω；微安表(零刻度在表盘中间)，一段接导线，另一端接表笔；定值电阻R1，阻值为10 Ω；电阻箱R2，阻值0～99.9 Ω；电流表，量程0～0.6 A，内阻R A＝1 Ω；电压表，量程0～3.0 V，内阻约为3 000 Ω；滑动变阻器，0～10 Ω；电源，电动势为3 V；电键，导线若干．实验过程如下：(1)按图连接电路，闭合电键之前，将滑动变阻器的滑片滑到最________端(填“左”或“右”)；(2)将电阻箱R2的阻值调整到________ Ω，闭合电键；(3)将滑动变阻器R3的滑片调节到合适位置，连接微安表的表笔与未知电阻试触，防止微安表电流过大，不断改变表笔在未知电阻上的接触位置，直到________时，记录此次接触点的位置，即为等分电阻的位置；(4)保持表笔与记录的接触位置的接触，读出此时电流表和电压表的读数分别为________ A和________ V.(5)通过两表读数可以得到未知电阻的阻值为________ Ω.预测3 [2022·湛江市测试]两同学为测定一段粗细均匀、电阻率较小的电阻丝的电阻率，采用了如图甲所示的电路进行测量．实验步骤如下：a．用螺旋测微器在电阻丝上的三个不同位置测出电阻丝直径，求出平均值D；b．调节电阻丝上的导电夹P的位置，用毫米刻度尺测量并记录导电夹P到电阻丝右端B的长度x；闭合开关S，记录电压表示数U、电流表示数I；c．改变电阻丝上导电夹P的位置，重复步骤b，记录多组x、U、I的值．(1)若螺旋测微器某次测量结果如图乙所示，其示数为________ mm.算出电阻丝连入电路的电阻R x，则计算值与真实值相(2)若选用某组U、I值，用R x＝UI比________．(选填“偏小”“相等”或“偏大”)(3)根据多组测量得到的实验数据绘出U- x图像如图丙所示，若图线斜率为k，则电阻I丝的电阻率ρ＝________(用已知或测量出的物理量的符号表示)；电流表内阻对电阻率的测量________(选填“有”或“没有”)影响．(4)用记录的数据绘制出U - I图像如图丁所示，由图像可知电源的内阻r＝________ Ω.(结果保留两位有效数字)考点三电表的改装、多用电表的原理与使用例4 [2022·辽宁卷]某同学要将一小量程电流表(满偏电流为250 μA，内阻为1.2 kΩ)改装成有两个量程的电流表，设计电路如图(a)所示，其中定值电阻R1＝40 Ω，R2＝360 Ω.(1)当开关S接A端时，该电流表的量程为0～________ mA；(2)当开关S接B端时，该电流表的量程比接在A端时________(填“大”或“小”)；(3)该同学选用量程合适的电压表(内阻未知)和此改装电流表测量未知电阻R x的阻值，设计了图(b)中两个电路．不考虑实验操作中的偶然误差，则使用________(填“甲”或“乙”)电路可修正由电表内阻引起的实验误差．[解题心得]预测4 [2022·重庆押题卷]某兴趣小组利用所学知识自制一个欧姆表，他们先利用题图所示电路测量，一只量程为100 mA的电流表内阻，实验步骤如下：①闭合S1，断开S2，调节滑动变阻器R1，使电流表达到满偏值I0＝100 mA；②保持R1的滑片位置不变，闭合S2，调节电阻箱R2，使电流表的读数如题图所示，然后读出此时电阻箱R2的阻值为12.8 Ω；(可认为电路总电流保持不变)③计算出电流表内阻R0.(1)步骤②中电流表示数为________ mA，步骤③中电流表内阻R0为________ Ω.(2)题图为改装后的欧姆表电路示意图．电源电动势为2 V、内阻很小可不计，S为单刀双掷开关，a、b为制作的两个挡位，其中一个是“×1”挡，另外一个是“×10”挡．可计算出定值电阻R3为________ Ω.(保留两位有效数字)(3)现使用该自制欧姆表测一未知定值电阻R x的阻值，将开关S接到b处，完成欧姆调零后，在红黑表笔间接入R x时电流表指针在题图所示位置，计算出R x电阻为______ Ω.预测5 在“多用电表的使用”实验中：(1)甲同学利用多用电表测量电阻．他用电阻挡“×100”测量时发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，操作顺序为____(填写选项前的字母)．A．将两表笔短接，调节欧姆调零旋钮使指针指向“0 Ω”B．将选择开关旋转到电阻挡“×10”的位置C．将选择开关旋转到电阻挡“×1k”的位置D．将两表笔分别与被测电阻的两根引线相接完成测量(2)乙同学利用多用电表测量图示电路中小灯泡正常工作时的有关物理量．闭合开关，以下操作正确的是________．A．将选择开关旋转到合适的电阻挡，闭合开关，利用图1的电路测量小灯泡的电阻B．将选择开关旋转到合适的电压挡，闭合开关，利用图1的电路测量小灯泡两端的电压C．将选择开关旋转到合适的电流挡，闭合开关，利用图2的电路测量通过小灯泡的电流D．将选择开关旋转到合适的电流挡，把图2中红、黑表笔接入电路的位置互换，闭合开关，测量通过小灯泡的电流(3)丙同学将选择开关旋转到“直流250 mA”挡作为电流表，设计了如图3所示的电路，已知电流表内阻R A＝0.4 Ω，R1＝R A，R2＝7R A.若将接线柱1、2接入电路时，最大可以测量的电流为________ A；若将接线柱1、3接入电路时，最大可以测量的电压为________ V.考点四以测量电源电动势为核心的电学实验1．常见测量电源电动势和内阻的三种方法根据闭合电路欧姆定律E＝U＋Ir，而最关键的是看电路中如何测量出路端电压U和电路中的总电流I.2．在数据处理问题中，利用图像得出电动势和内阻是常用的方法——注意“化曲为直”．例5 [2022·北京押题卷]在测量一节干电池的电动势和内阻的实验中，可选用的器材有：A．电压表V1：0～3 V，内阻约3 kΩ；B．电压表V2：0～15 V，内阻约15 kΩ；C．电流表A1：0～0.6 A，内阻约0.1 Ω；D．电流表A2：0～3 A，内阻约0.01 Ω；E．滑动变阻器R1：0～100 Ω；F．滑动变阻器R2：0～15 Ω；G．开关S和导线若干．(1)电流表应选用________，电压表应选用________，滑动变阻器应选用________；(选填项目前的符号)(2)用所选器材按照图连接好电路后，将滑动变阻器滑片置于合适位置，闭合开关S，通过调整滑动变阻器，得到多组电流I和电压U.根实验数据，绘制出如图所示的U - I图像，由图线可求出E＝________ V，r＝______ Ω；(3)实验中，某同学发现电流表被损坏，他利用完好的电压表和实验室中的下述器材，仍然可以较准确测量电源电动势和内阻的是______.A．另一滑动变阻器B．电阻箱C．多个定值电阻(阻值为几欧)D．量程合适的电压表(内阻未知)[解题心得]预测6 [2022·沧州二模]某同学想测量一旧手机中的锂电池的电动势和内阻(电动势E标称值为3.7 V，允许最大放电电流为500 mA)．实验室备有如下器材：A．电压表V(量程为3 V，电阻R V约为 4.0 Ω)；B．定值电阻R0(阻值为5 Ω)；C．电阻箱R(0～999.9 Ω)；D．开关S一只，导线若干．(1)为测量锂电池的电动势E和内阻r，该同学设计了如图甲所示的电路图．请你帮助该同学按图甲所示的电路图，将图乙中实物连线补充完整．(2)实验时，该同学通过改变电阻箱R的阻值，得到多组测量数据，根据测量数据作出1U 图像，如图丙所示．则该锂电池的电动势E＝________ V、内阻r＝________ Ω(结果均- 1R保留两位有效数字)．该实验中电动势E的测量值偏小，造成此系统误差的主要原因是________________________________________________________________________．预测7 [2022·福建押题卷]某同学用多用电表做了以下两个实验：(1)用欧姆挡测量一电阻的阻值(约580 Ω～610 Ω)，进行了如图甲所示的a、b、c、d 四个操作，正确的顺序是________；其中步骤b的指针指在图乙所示的刻度处，该同学选择的倍率为__________(选填“×1”“×10”或“×100”)；(2)欧姆挡进行电阻调零后，为了测量红、黑表笔短接时流出多用电表的电流I m，该同学设计了如图丙所示的电路，但电路中有一处接线错误，请指出：________________；正确连接线路后，闭合开关，改变电阻箱的阻值，可得到多组电流表示数I和电阻箱阻值R，作 - R图线如图丁，该图线纵轴截距为b，若忽略毫安表内阻，可得出I m＝__________；出1I若考虑到毫安表内阻的影响，这个测量值__________真实值(选填“大于”“等于”或“小于”)．考点五电学其他实验例6 在“观察电容器的充、放电现象”实验中，对给定电容值为C的电容器充电后放电，无论采用何种放电方式，其两极间的电势差u随电荷量q的变化图像都相同．(1)请在图甲中画出上述u - q图像．类比直线运动中由v - t图像求位移的方法，可以推导出两极间电压为U时电容器所储存的电能E p＝________(用C和U表示)．(2)在如图乙所示的放电电路中，R表示电阻阻值．通过改变电路中元件的参数对同一电容器用相同的电压充电后进行两次放电，对应的q - t图像分别如图丙中①、②所示．a．①、②两图像不同是________的改变造成的；b．在实际应用中，有时需要电容器快速放电，有时需要电容器均匀放电．依据a中的结论，说明实现这两种放电方式的途径________________________________．(3)如图丁所示，若某电容器的额定电压为2.7 V，电容为10 F，其充满电后储存的电能为________J(计算结果保留3位有效数字)．[解题心得]预测8 某小组的同学做“探究影响感应电流方向的因素”实验．(1)首先按图甲所示方式连接电路，闭合开关后，发现电流计指针向右偏转；再按图乙所示方式连接电路，闭合开关后，发现电流计指针向左偏转．进行上述实验的目的是________．A．检查电流计测量电路的电流是否准确B．检查干电池是否为新电池C．推断电流计指针偏转方向与电流方向的关系(2)接下来用图丙所示的装置做实验，图中螺线管上的粗线标示的是导线的绕行方向．某次实验中在条形磁铁插入螺线管的过程中，观察到电流计指针向右偏转，说明螺线管中的电流方向(从上往下看)是沿______(选填“顺时针”或“逆时针”)方向．(3)下表是该小组的同学设计的记录表格的一部分，表中完成了实验现象的记录，还有一项需要推断的实验结果未完成，表格中未完成的部分应填：________________(选填“垂直纸面向外”或“垂直纸面向里”)．实验记录表(部分)(4)该小组同学通过实验探究，对楞次定律有了比较深刻的认识．结合以上实验，有同学认为，理解楞次定律，关键在于抓住______(选填“B0”或“B′”)总是要阻碍________(选填“B0”或“B′”)磁通量的变化．预测9 某物理兴趣小组在进行物理课外实验中，学生电源损坏，不能使用．(1)(多选)“探究变压器线圈两端的电压与匝数的关系”的实验中，可以使用220 V的交流电源来代替，要完成实验，下图实验器材中需要用到的有________．(2)组装变压器时，没有将铁芯闭合，如图所示，原线圈接u＝311 sin 314t(V)的交流电源，原副线圈的匝数比为8∶1，副线圈两端接交流电压表，则交流电压表的读数可能是________．A．27.5 V B．38.9 VC．10.0 V D．1 760 V素养培优·创新实验情境 1 [2022·福建莆田二模]物理兴趣小组的同学们想通过实验探究热敏电阻的阻值与温度的关系及并联电路的电流与电阻的关系．实验室有如下器材：A．热敏电阻R x；B．定值电阻R0；C．学生直流电压电源(电动势为5 V，内阻不计)；D．电流表A1(量程为0.6 A，内阻r1为5 Ω)；E．电流表A2(量程为3 A，内阻r2约为1 Ω)；F．数字温控箱；G．开关S，导线若干．(1)为了更精确地描述出电阻R x随温度变化的关系(精确测定不同温度时的阻值)，请完成虚线框内图甲电路图的设计．(2)闭合开关S，分别记下电流表A1、A2的示数为I1、I2，其中A2的示数如图乙所示，则I2＝________ A，可得R x＝________(用题中已知和测量出的物理量的符号表示)．(3)实验中改变温控箱的温度，分别测出了热敏电阻在不同温度下的阻值，得到了如图丙所示的R x - t图像．由图像分析可知，当温控箱中的温度达到450 ℃时，通过热敏电阻的电流为0.03 A，此时热敏电阻的阻值仍满足图丙中的变化规律，则电流表A1的示数为________ A．(结果保留2位有效数字)[解题心得]情境2 [2022·辽宁押题卷]目前表现比较出色的18650锂电池具有容量大、寿命长、安全性能高等优点，被广泛应用．某活动小组利用以下器材测定一个新锂电池的电动势，实验电路图如甲图所示．A．电流表G：量程2 mA、内电阻R G约为200 ΩB．电压表V：量程0～3 V、内电阻R V未知C．固定电阻R0；阻值R0＝1 800 ΩD．电键、导线若干实验过程如下：(1)闭合电键S1，将电键S2拨至“2”，稳定后电流表示数为I0＝1.85 mA；(2)将电键S2拨至“1”，稳定后电流表的示数为I1＝1.00 mA.由乙图可知电压表的示数为U1＝________ V；(3)由以上数据可得：电动势E＝________ V；(结果保留2位有效数字)(4)活动小组利用以上数据计算出了电压表的内阻为________ Ω，该电压表内阻的测量值________其真实值．(填“大于”“小于”或“等于”)[解题心得]情境3 [2022·重庆外国语学校一诊]酒驾严重危害了公共交通安全，打击酒驾现象已成为日常．如图甲为交警使用的某种酒精检测仪，核心部件为酒精气体传感器，其电阻R1与酒精气体浓度x的关系如图乙所示．(1)某同学自行设计了简易酒精检测仪，如图丙所示，用到的器材有酒精气体传感器R1、电源(电动势为9.0 V，内阻未知)、电流表(满偏电流为100 mA，内阻为8.5 Ω)．闭合开关，周围无酒精气体时，发现电流表刚好满偏，则电源内阻为________ Ω.用该仪器________(选填“能”或“不能”)检测酒驾．(2)另一位同学查阅酒精检测仪说明书时看到题表，他根据自己的理解将酒精检测仪的内部电路简化为图丁．只有绿灯亮表示被测试者非酒驾，红灯、绿灯一起亮表示被测试者酒驾．图丁中电源电动势为6 V，内阻不计，R2为定值电阻，R1为酒精气体传感器，L1、L2是彩色小灯泡，颜色一红一绿，小灯泡两端的电压达到0.7 V才会发光，则L1为________(选填“红”或“绿”)灯，当红灯刚亮时通过其的电流为________ A(结果保留2位有效数字)．[解题心得]专题十七电学实验高频考点·能力突破考点一例1 答案：(1)1.20 6.0 (2)0.50 2.50 (3)530.0 Ω预测1 解析：(1)欧姆表读数：对应最上边一行刻度值为15，倍率为“×100”，读数为1.5×103Ω；测2.0×104Ω电阻时应选“×1 k”的欧姆挡．(2)选50 mA电流挡，则每一大格表示10 mA，每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA(此时为1估读)，表针对应的读数为30.7 mA；选择量程为250 mA的电流10挡，则每一大格表示50 mA，每一小格表示5 mA，测量的精确度为5 mA，应估读到1 mA(此时为1估读)，表针对应的读数为153 mA.5(3)选择10 V 电压挡，则每一大格表示2 V ，每一小格表示0.2 V ，测量的精确度为0.2 V ，应估读到0.1 V(此时应为12估读)，表针对应的读数为6.1 V.答案：(1)1.5×103×1 k (2)30.7(30.5～30.9都正确) 153(152～154都正确) (3)6.1考点二例2 解析：流过电阻R 0的电流I 0＝I -I g ＝9 mA-0.09 mA ＝8.91 mA ，由欧姆定律可知，R g ＝I 0R 0I g＝8.91×100.09Ω＝990 Ω.答案：(1)如图所示 (2)990例3 解析：(1)要求通过R x 的电流可在0～5 mA 范围内连续可调，则应用滑动变阻器的分压式接法，电流表的量程为1 mA ，需测到5 mA ，则要对电流表改装，与其并联一个电阻R 0，电压表的内阻很大，则电流表采用外接法．(2)滑动变阻器采用分压式接法，R 应选最大阻值较小的滑动变阻器；电流表量程1 mA 改装为量程5 mA ，则R 0＝UI ＝1 mA ×300 Ω5 mA −1 mA＝75 Ω，故R 0应选阻值为75 Ω的定值电阻．(3)电压表的分度值为0.1 V ，读数时需估读到分度值的下一位，读数为2.30 V ，电流表的分度值为0.02 mA ，此时示数为0.84 mA ，考虑到改装关系，流过R x 的电流为5×0.84 mA ＝4.20 mA ，利用R ＝UI 解得R x ≈548 Ω.答案：(1)如图所示 (2)10 Ω 75 Ω (3)2.30 4.20 548预测 2 解析：(1)按图连接电路，闭合电键之前，要保护电路，让电流最小，则将滑动变阻器的滑片滑到最右端，让阻值最大．(2)由于为了测量其阻值并将其截为阻值相等的两段，则将电阻箱R 2的阻值调整与定值电阻R 1相等，调为10 Ω.(3)利用了串联电阻的分压作用，当两电阻阻值相等时，电势降低一样，则两触点的电势相等，流过微安表的电流为零，所以为了等分电阻，只需要调节表笔在未知电阻上的接触位置，直到流过微安表的电流为零时，记录此次接触点的位置，即为等分电阻的位置．(4)电流表的最小刻度为0.02 A ，读数时，只需要同位估读，所以电流表的读数为0.50 A.电压表的最小刻度为0.1 V ，读数时，需要估读到下一位，所以电压表的读数为2.50 V. (5)并联电阻的阻值为R 并＝UI ＝2.500.50＝5 Ω根据并联电路电阻关系有1R 并＝1R x+1R1+R 2代入数据解得R x ≈6.7 Ω答案：(1)右 (2)10 (3)流过微安表的电流为零 (4)0.50 2.50 (5)6.7预测3 解析：(1)根据图乙的螺旋测微器可知，其示数为D ＝1.5 mm ＋16.5×0.01 mm ＝1.665 mm(2)由图甲电路图可知，电压表测量的是R x 和电流表的电压，电流表测量的是流过R x的电流，若用R x ＝UI 算出电阻丝连入电路的电阻R x ，则计算值与真实值相比偏大．(3)根据电阻的决定式可知，电阻丝连入电路的电阻R x ＝ρx S＝ρ4xπD 2设电流表内阻为R A ，根据欧姆定律可知U I ＝R x ＋R A ＝4ρπD 2x ＋R A根据图丙UI - x 图像可知4ρπD 2＝k ，解得ρ＝πD 2k 4电流表内阻对电阻率的测量没有影响． (4)根据闭合回路的欧姆定律可知U ＝E -Ir 由图丁的U - I 图像可知，电源的内阻r ＝1.5−1.00.55Ω≈0.91 Ω答案：(1)1.665(1.662～1.668均可) (2)偏大 (3)πkD 24没有 (4)0.91考点三例4 解析：(1)由图可知当S 接A 时，R 1和R 2串联接入电路，和电流表并联，满偏时电流表两端的电压为U m ＝I m r ＝250×10-6×1.2×103V ＝0.3 V此时R 1和R 2的电流为I ＝U mR1+R 2＝0.340+360A ＝0.75×10-3A ＝0.75 mA所以总电流为I 总＝I m ＋I ＝1 mA ，即量程为0～1 mA.(2)当开关S 接B 端时，由图可知电阻R 1和电流表串联再和电阻R 2并联，由于和电流表并联的电阻变小，当电流表满偏时，流过电阻R 2的电流变大，干路电流变大，即量程变大；所以开关S 接B 端时，该电流表的量程比接在A 端时大．(3)图甲是电流表的外接法，误差是由于电压表的分流引起的；图乙是电流表的内接法，误差是由于电流表的分压引起的，因为题目中电压表电阻未知，故采用图乙的方法可以修正由电表内阻引起的实验误差．答案：(1)1 (2)大 (3)乙预测4 解析：(1)电流表示数I 1＝80 mA 时，R 2所在支路电流I 2＝I 0-I 1＝20 mA ，故R 0＝R24＝3.2 Ω.(2)S 接a 时，欧姆表内阻R 内＝E0I 0＝20 Ω，S 接b 时R 3分流，电流表满偏时，电路总电流增大，此时欧姆表内阻R ′内<R 内，故S 接a 时为“×10”挡，S 接b 时为“×1”挡，即S接b 时电路总电流增大为原来的10倍，R ′内＝E10I 0＝2 Ω，此时R 3所在支路电流I 3＝10I 0-I 0＝9I 0，因此R 3＝R09＝0.36 Ω.(3)S 接b 且电流表示数I 1＝80 mA 时E 0R 内′+R x＝10I 1，2 V2 Ω+R x＝0.8 A解得R x ＝0.5 Ω答案：(1)80 3.2 (2)0.36 (3)0.5预测5 解析：(1)甲同学用电阻挡“×100”测量时发现指针偏转角度过小，说明倍率挡选择过低，应该选择×1k 挡，换挡后再重新调零，然后进行测量，则下列选项中合理的操作顺序为CAD.(2)根据欧姆挡使用规则，严禁在通有电流的电阻上使用欧姆挡测量电阻，则选项A 错误；将选择开关旋转到合适的电压挡，闭合开关，利用图1的电路测量小灯泡两端的电压，红表笔接高电势点，电流从红表笔流入，选项B 正确；将选择开关旋转到合适的电流挡，闭合开关，利用图2的电路测量通过小灯泡的电流，电流从红表笔流入，选项C 正确，D 错误．(3)因R 1＝R A ，则若将接线柱1、2接入电路时，当电流计满偏时，通过R 1的电流也为250 mA ，则最大可以测量的电流为500 mA ＝0.5 A ；若将接线柱1、3接入电路时，最大可以测量的电压为U ＝2I g (R 1RAR 1+RA+R 2)＝1.5 V. 答案：(1)CAD (2)BC (3)0.5 1.5 考点四例5 解析：(1)一节干电池的电动势约为1.5 V ，则电压表应选用A ，为了减小测量误差，电流表选择C ，为了方便操作，滑动变阻器选择阻值较小的F ；(2)根据闭合电路欧姆定律得U ＝E -Ir可得U - I 图线的纵轴截距为电源电动势E ＝1.49 V 斜率的绝对值为电源内阻r ＝1.49−1.000.64−0Ω＝0.76 Ω(3)利用滑动变阻器和电压表，无法求出电路中的电流，所以不能测出电动势和电源内阻，故A 错误；利用变阻箱和电压表，由于电阻箱可以读出阻值，所以可以计算出电路中的电流，可以测出电动势和电源内阻，故B 正确；利用多个定值电阻和电压表，定值电阻阻值已知，所以可以计算出电路中的电流，可以测出电动势和电源内阻，故C 正确；利用两个电压表，由于电压表的内阻未知，无法较准确测量电源电动势和内阻，故D 错误．答案：(1)C A F (2)1.49 0.76 (3)BC 预测6 解析：(1)图乙中实物连线如图所示(2)由闭合电路的欧姆定律可知E ＝U ＋UR (r ＋R 0)化简可得1U ＝1E +R 0+r E ×1R对照题图丙可知1E＝0.3 解得E ≈3.3 V 根据表达式1U＝1E +R 0+r E×1R可得，图丙斜率为R 0+r E＝k ＝1.50−0.300.24解得r ≈12 Ω电压表的分流主要导致实验中电动势E 的测量值偏小．。

电学实验1．电表改装类型 电路图 原理 把电流表改为 电压表U＝Ig (R g ＋R )扩大电流表量程I ＝I g ＋I g R gR把电流表改装为欧姆表R 内＝R 中＝EI gR x ＝EI －R 内六点注意”(1)电流的流向：使用欧姆挡时，多用电表内部电池的正极接黑表笔，负极接红表笔，从电源外部看，电流从红表笔流入，从黑表笔流出。

(2)区分“机械调零”和“欧姆调零”：“机械调零”至表盘刻度左侧“0”位置，调节表盘下边的指针定位螺丝；“欧姆调零”至表盘刻度的右侧电阻刻度“0”位置，调节欧姆调零旋钮。

(3)倍率选择：使用欧姆挡测电阻时，表头指针过大或过小均有较大误差，指针偏转角度在13满偏到23满偏之间读数较准确。

(4)换挡需重新进行欧姆调零。

(5)读数之后要乘以倍率得阻值。

(6)电池用久了，电动势变小，内阻变大，使测量结果偏大。

3．测电表内阻常见的7种实验方案方案方法电路图表达式说明1伏安法R x ＝U I x－RU ：V 的示数I x ：A x 的示数 R ：电阻箱的读数2安安法R x＝I gIx·R gI g：A的示数R g：A的内阻(已知) 3R x＝I g－I xI x RI x：A x的示数I x：A x的示数R：电阻箱的读数4替代法R x＝R g＋R2－R1R g：A的内阻(已知)R1：S接1时R的读数R2：S接2时R的读数5R x＝R0当单刀双掷开关分别接1和2时，调R为R0使表A示数相同6半偏法R x＝R0S2断开时，A x满偏S2闭合调R＝R0时，A x半偏7R V＝R2－2R1V满偏时，R＝R1V半偏时，R＝R24．测电源电动势和内阻的常用方法伏安法伏阻法安阻法实验原理E＝U＋Ir E＝U＋UR r E＝IR＋Ir实验电路数据处理计算法由⎩⎨⎧E＝U1＋I1rE＝U2＋I2r解得E、r由⎩⎪⎨⎪⎧E＝U1＋U1R1rE＝U2＋U2R2r解得E、r由⎩⎨⎧E＝I1R1＋I1rE＝I2R2＋I2r解得E、r图像法U ＝－rI＋E1U＝rE·1R＋1E1I＝1E·R＋rE误差来源电压表的分流E测＜E真；r测＜r真电压表的分流E测＜E真；r测＜r真电流表的分压E测＝E真；r测＞r真(1)任何一种实验方法，一定要紧扣闭合电路欧姆定律E＝U＋Ir，其中最关键的是看电路中如何测量出路端电压U和电路中的总电流I。

电表的改装一、电流表量程的扩大——并联一个小电阻由(I-I g) R= I g R gR= I g R g／(I-I g)若I =n I g则 R= I g R g／(I-I g) = R g／(n-1)例. 若电流表的内阻R g=1000Ω, 满偏电流I g=100μA, 怎样把它改装成量程为10mA的电流表？解：R= I g R g／(I-I g) =0.1×1000 ／9.9=10.1Ω或R=R g／(n-1)=1000 ／99=10.1Ω二、双量程电流表、如图示是一个双量程电流表，I g=0.5mA，R g=200 Ω，计算R1和R2的阻值。

解：（R1+R2） (I1-I g) = I g R g①R1+R2= I g R g／(I1-I g) = 100÷0.5=200 ΩI g（R g+ R2）=(I2-I g) R1②（R g+ R2）=(I2-I g) R1／ Ig = 19R1∴R1=20ΩR2=180Ω三、电压表量程的扩大——串联一个大电阻若U=nU g则有例. 若电流表的内阻R g=1000Ω，满偏电流I g=100μA ，怎样把它改装成量程为U=3V的电压表？解：U g=I g R g=0.1V n=U/U g=30 ∴R=(n-1)R g=29000 Ω=29 kΩ四、双量程电压表、如甲、乙图示是一个双量程电压表， I g=1mA，R g=100 Ω，计算R1和R2的阻值。

解：甲图, U g= I g R g =0.1V，n1=30 n2=150R1=（ n1-1）R g=2900 ΩR2=（ n2-1）R g=14900 Ω乙图, 同样求出R1R1=（ n1- 1）R g=2900 ΩR g+R1+R2=15V÷1mA=15 KΩR2= 12 KΩ五、改装电压表的校对电路图如图示V为标准电压表，R为滑动变阻器(分压器接法),虚线框中为改装电压表。

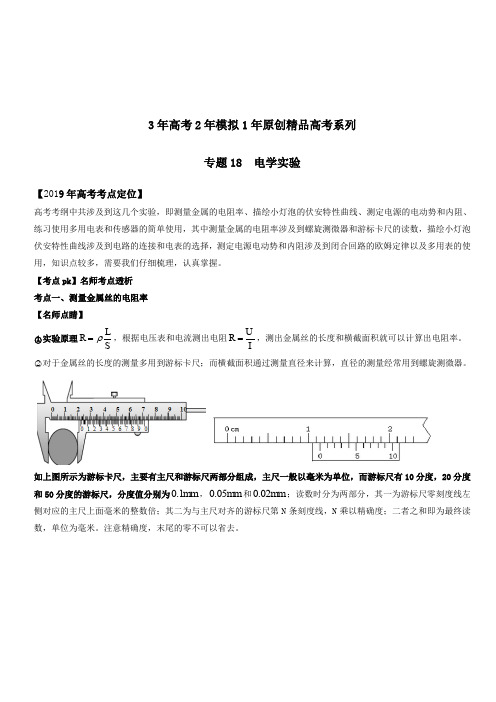

3年高考2年模拟1年原创精品高考系列专题18 电学实验【2019年高考考点定位】高考考纲中共涉及到这几个实验，即测量金属的电阻率、描绘小灯泡的伏安特性曲线、测定电源的电动势和内阻、练习使用多用电表和传感器的简单使用，其中测量金属的电阻率涉及到螺旋测微器和游标卡尺的读数，描绘小灯泡伏安特性曲线涉及到电路的连接和电表的选择，测定电源电动势和内阻涉及到闭合回路的欧姆定律以及多用表的使用，知识点较多，需要我们仔细梳理，认真掌握。

【考点pk】名师考点透析考点一、测量金属丝的电阻率【名师点睛】○1实验原理LRSρ=，根据电压表和电流测出电阻URI=，测出金属丝的长度和横截面积就可以计算出电阻率。

○2对于金属丝的长度的测量多用到游标卡尺；而横截面积通过测量直径来计算，直径的测量经常用到螺旋测微器。

如上图所示为游标卡尺，主要有主尺和游标尺两部分组成，主尺一般以毫米为单位，而游标尺有10分度，20分度和50分度的游标尺，分度值分别为0.1mm，0.05mm和0.02mm；读数时分为两部分，其一为游标尺零刻度线左侧对应的主尺上面毫米的整数倍；其二为与主尺对齐的游标尺第N条刻度线，N乘以精确度；二者之和即为最终读数，单位为毫米。

注意精确度，末尾的零不可以省去。

上图所示为螺旋测微器，又称千分尺，其读数有固定刻度和可动刻度两部分构成，读数时先读出固定刻度上面露出的0.5mm的整数倍，再读出刻度可动刻度上面与固定刻度对齐的刻度线乘以精确度0.01mm，提醒大家注意，可动刻度线必须估读到下一位；二者之和为最终读数；由于最终读数精确到千分之一毫米，所以又叫做千分尺。

考点二、描绘小灯泡的伏安特性曲线【名师点睛】○1实验原理：通过滑动变阻器调节小灯泡两端的电压和流过小灯泡的电流，记录小灯泡两端的电压和电流表示数， 图像。

最终描点连线，做出U I○2电流表的内接和外接：电流表内接法如下图由于电流表和待测电阻串联而分压，导致电压表测量的电压不但包括待测电阻电压而且包括电流表电压，所以此种方法电流表准确，电压表偏大，导致测量的电阻偏大；对于测量大电阻时，由于电流表阻值较小，分压少，误差较小，所以一般测量大电阻用内接法。

专题18 电学实验【2018高考真题】1．一同学测量某干电池的电动势和内阻．（1）如图所示是该同学正准备接入最后一根导线（图中虚线所示）时的实验电路．请指出图中在器材操作上存在的两个不妥之处__________；____________．（2）实验测得的电阻箱阻值R和电流表示数I，以及计算的1I数据见下表;根据表中数据，在答题卡的方格纸上作出1RI关系图像___________．由图像可计算出该干电池的电动势为_________V；内阻为__________Ω．（3）为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100 mV的电压表并联在电流表的两端．调节电阻箱，当电流表的示数为0.33 A时，电压表的指针位置如图所示，则该干电池的电动势应为_______V；内阻应为_____Ω．【;;】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】（1）①开关未断开②电阻箱阻值为零（2）图像如图所示：121.4（1.30~1.44都算对） 1.2（1.0~1.4都算对） （3）1.4（结果与（2）问第一个空格一致） 1.0（结果比（2）问第二个空格小0.2）表并联，可测得电流表的内阻3366.0100.203310V A A U R I --⨯==Ω=Ω⨯，考虑电表内阻对实验的影响，则E =I (R +R A +r )，得()1A R E R r I=⋅-+，所以图线的斜率仍表示电动势，电动势的准确值为1.37V ，图线的截距表示（R A +r ），所以内阻精确值为r =（1.20-0.20）Ω=1.00Ω。

点睛：本题考查应用电流表和电阻箱测量电;电动势和内电阻实验，本题创新之处在于用一个电压表并联在电流表的两端测出电流表的电阻，从而提高测量电;内阻的精确度。

2．某同学组装一个多用电表。

可用的器材有：微安表头（量程100内阻900）；电阻箱R 1 （阻值范围0999.9）；电阻箱R 2 （阻值范围099 999.9）；导线若干。

2019 年物理高考试题最新考点分类分析：考点 19 电学实验注意事项：仔细阅读理解，联合历年的真题，总结经验，查找不足！重在审题，多思虑，多理解！【考点 19】电学实验23、图中虚线框内存在一沿水平方向、 且与纸面垂直的匀强磁场、 现经过丈量通电导线在磁场中所受的安培力， 来丈量磁场的磁感觉强度大小、 并判断其方向、所用部分器械已在图中给出， 此中 D 为位于纸面内的 U 形金属框，其底边水平，双侧边竖直且等长； E 为直流电源； R 为电阻箱； A 为电流表； S 为开关、别的还有细沙、天平、米尺和假定干轻质导线、图 8(1) 在图中画线连结成实验电路图、 (2) 达成以下主要实验步骤中的填空：①按图接线、②保持开关 S 断开，在托盘内加入适当细沙， 使 D 处于均衡状态； 而后用天 平称出细沙质量 m.1③闭合开关 S ，调理 R 的值使电流大小适合，在托盘内从头加入适当细沙，使 D______；而后读出 ______，并用天平称出 ________、④用米尺丈量 ________、(3) 用测得的物理量和重力加快度 g 表示磁感觉强度的大小，能够得出 B ＝ ________.(4) 判断磁感觉强度方向的方法是：假定 ________，磁感觉强度方向垂直纸面向外；反之，磁感觉强度方向垂直纸面向里、23、 (1) 以下列图(2) ③从头处于均衡状态电流表的示数I 此时细沙的质量 m ④D 的底边长度 l2－ 12(3) | m m| g Il (4) m ＞m2 1将电源、开关、电流表、电阻箱和U 形金属框串连成闭合电路、设 U 形金属框质量为 m ，当开关 S 断开时，有 mg ＝ mg ，当开关 1 S 闭合时，有mg ＋BIL ＝mg ，2| m － m|21联立解得： B ＝Ilg 假定 m ＞m ， U 形金属框所受的安培力向下，磁感觉强2 1度方向垂直纸面向外；反之，磁感觉强度方向垂直纸面向里、34、(1) 某同学丈量一个圆柱体的电阻率，需要丈量圆柱体的尺寸和电阻、①分别使用游标卡尺和螺旋测微器丈量圆柱体的长度和直径， 某次丈量的示 数如图 15(a) 和图 15(b) 所示，长度为 ________cm ，直径为 ________mm.(a)(b)(c) 图 7②按图 7(c) 连结电路后，实验操作以下：(a) 将滑动变阻器 R 1 的阻值置于最 ________处 ( 填“大”或“小” ) ；将 S 2 拨 向接点 1，闭合 S 1，调理 R 1，使电流表示数为 I 0；(b) 将电阻箱 R 2 的阻值调至最 ________(填“大”或“小” ) ，S 2 拨向接点 2；保持 R 1 不变，调理 R 2，使电流表示数仍为 I 0，此时 R 2 阻值为 1280Ω；③由此可知，圆柱体的电阻为 ________Ω .34、 (1) ①5.01,5.310 － 5.320 ②(a) 大 (b) 大③ 1280①游标卡尺的读数＝主尺上的读数＋游标上的读数，本题主尺上的读数是5cm ，游标上的读数是 1×0.1mm ＝0.01cm ，故游 标卡尺的读数为 5.01cm ；螺旋测微器的读数＝固定尺的读数＋可动尺的读数× 0.01 ，即 5mm ＋ 31.5 ×0.01mm ＝5.315mm ，最后一位是预计位，能够不一样、② (a) 将滑动变阻器 R 1 的阻值调至最大，能够起到保护电流表及电源的作用；(b) 将电阻箱 RM2的阻值调至最大，目的也是为了保护电流表及电源；③本题的E E 实验方法为代替法、由 I 0 ＝R 1＋R A ＋ r ＋ R x I 0 ＝R 1＋R A ＋r ＋R 2得， R x ＝R 2＝ 1280Ω . 21、Ⅱ . J4 图 12 为“测绘小灯泡伏安特征曲线”实验的实物电路图，小灯泡额定电压为 2.5V.图 12(1) 达成以下实验步骤：①闭合开关前，调理滑动变阻器的滑片， ______；② 合开关后，逐移阻器的滑片，______；③断开开关，⋯⋯依据数据在方格上作出小灯泡灯的伏安特征曲、(2)在虚框中画出与物路相的路、21.13Ⅱ.(1) ①使它凑近阻器左端的接柱②增添小灯泡两头的，流表和表的多数，直至达到定(2)以下(1)① 了保表不被坏，不会因合上开关流大而超表量程，将滑片移至滑阻器的最左端，使滑阻器接入路的阻最大；② 要小灯泡的伏安特征曲，增添，下多流和，要使数占有明的化，而且在移滑阻器要注意不得超表的量程、(2)画路注意：流表外接法，滑阻器分接法、21、在“ 定金属的阻率” 中，所用量器均已校准、待金属接入路部分的度50cm.1 所示，其(1) 用螺旋微器量金属的直径，此中某一次量果如数 ____________mm(凑近多次量的均匀) 、1(2)用伏安法金属的阻 R x . 所用器械：池 ( 3V，内阻 1Ω) 、流表 ( 内阻 0.1Ω) 、表 ( 内阻 3kΩ) 、滑阻器 R(0 ～20Ω，定流 2A)、开关、假干、某小同学利用以上器械正确接好路，行量，数据以下：次数1234567U0.100.300.70 1.00 1.50 1.70 2.30/VI /A0.020 0.060 0.160 0.2200.3400.4600.520由以上数据可知，他量R x是采纳 2 中的 ______________(填“甲”或“乙” ) 、图 2(3)图 3 是丈量 R x的实验器械实物图，图中已连结了部分导线，滑动变阻器的滑片 P 置于变阻器的一端、请依据 (2) 所选的电路图，增补达成图 3 中实物间的连线，并使闭合开关的瞬时，电压表或电流表不至于被烧坏、图 3图 4(4) 这个小组的同学在座标纸上成立 U、I 坐标，如图 4 所示，图中已标出了与丈量数据对应的 4 个坐标点、请在图 4 中标出第 2、4、6 次丈量数据的坐标点，并描述出 U－I 图线、由图线获取金属丝的阻值 R x＝________Ω( 保存两位有效数字 ) 、(5)依据以上数据能够估量出金属丝电阻率约为________( 填选项前的符号 ) 、A、1×10－2Ω· mB、1×10－3Ω·mC、1×10－6Ω· mD、1×10－8Ω·m(6)任何实验丈量都存在偏差、本实验所用丈量仪器均已校准，以下对于误差的说法中正确的选项是_____________________________________________________________________ ___( 有多个正确选项 ) 、A、用螺旋测微器丈量金属丝直径时，因为读数惹起的偏差属于系统偏差B、因为电流表和电压表内阻惹起的偏差属于有时偏差C、假定将电流表和电压表的内阻计算在内，能够除去由丈量仪表惹起的系统偏差D、用 U－I 图象办理数据求金属线电阻能够减小有时偏差21、 (1)(0.395 ～ 0.399)(2)甲(3)如图3图 3图 4(4) 如图 4(4.3 ～4.7)(5)C(6)CD(1)丈量时被测物体长度的整数毫米数由固定刻度读出，小数部分由可动刻度读出、丈量值 (mm)＝固定刻度数 (mm)(注意半毫米刻度线能否露出 ) ＋可动刻度数 ( 估读一位 ) × 0.01(mm)、(2)从表格能够看出，电压表是从很小开始读数，所以采纳分压式接法、l(5)由公式 R＝ρS可得，电阻率约为 1×10－6Ω· m， C 项正确、(6)读数惹起的偏差为有时偏差，电流表、电压表内阻惹起的偏差为系统偏差， A、B 项错误；计算时，将电流表、电压表的内阻考虑在内，能够除去由测量仪表惹起的系统偏差， C项正确；采纳图象法，能够减小有时偏差， D项正确、19、 (2) 某研究性学习小组欲测定一块电池的电动势 E. ①先直接用多用电表测定该电池电动势、在操作无误的状况下，多用电表表盘示数如图，其示数为 ________V.②而后，用电压表 V、电阻箱 R、定值电阻 R0、开关 S、假定干导线和该电池构成电路，测定该电池电动势、( ⅰ) 依据电路图，用笔划线取代导线，将实物图连结成完好电路、( ⅱ) 闭合开关 S，调整电阻箱阻值 R，读出电压表 V 相应示数 U. 该学习小组1 1测出大批数据，剖析挑选出下表所示的R、U 数据，并计算出相应的R与U的值、1 1请用表中数据在座标纸上描点，并作出U－R图线、RΩ()166.7 71.4 50.0 33.3 25.0 20.0U8.35.9 4.8 4.2 3.2 2.9 (V)10.601.402.003.004.005.00 － 2Ω－ 1R ( ×10)1－ 10.120.170.210.240.310.35U (V )( ⅲ) 从图线中可求得 E ＝________V. 19、(2) ①9.4 ②( ⅰ) 以下列图 ( ⅱ) 以下列图 ( ⅲ)9.5 ～11.1①量程为 10V ，依据从上往下第 2 行刻度线，共 50 小格，每小格代表 0.2V ，指针指在 47 小格，其对应的电压为 0.2 ×47V ＝ 9.4V( 因为最小刻度为 0.2V ，所U 以结果只要保存到 0.1V 即可 ) ；②依据闭合电路的欧姆定律有： E ＝R ( r ＋R 0) ＋U ，EU 1 r ＋R 0 1 1 1 1 两边同时除以E ·R ＋E ，比较 U －R 图象可知，图象的斜率表 ，整理可得 U ＝ r ＋ R 0 1示 E ，图象与纵坐标的交 点表示 E ，代入有关数值即可得出 E ＝10.0V.10、以下列图的黑箱中有三只完好同样的电学元件， 小明使用多用电表对其进行探测、图 8(1)在使用多用电表前，发现指针不在左侧“ 0”刻度线处，应先调整图中多用电表的 ________(选填“ A”、“ B”或“ C”) 、(2)在用多用电表的直流电压挡探测黑箱 a、b 接点间能否存在电源时，一表笔接 a，另一表笔应 ______(选填“短暂”或“连续” ) 接 b，同时察看指针偏转状况、(3)在判断黑箱中无电源后，将选择开关旋至“×1”挡，调理很多用电表，丈量各接点间的阻值、丈量中发现，每对接点间正反向阻值均相等，丈量记录如下表、两表笔分别接a、b 时，多用电表的示数以下列图、请将记录表增补完好，并在黑箱图中画出一种可能的电路.两表笔接的接多用电表的示点数a、 b________Ωa、 c10.0 ΩA b、 c15.0 Ω10.(1)短暂(2)(3)5.0以下列图(1)在使用多用电表时发现指针不在左侧“0”刻度线处，那么需要进行机械调零，即调理 A；(2)在用直流电压挡探测黑箱 a、b 接点间能否有电源时，一个表笔接 a，另一个表笔应短暂接 b，防备电流过大烧毁电表；(3)每对接点间正反向电阻相等，说明黑箱中只有电阻，因为选择开关选择的是“× 1”挡，所以两表笔分别接 a、b 时，多用电表的示数从表盘中读出为 5.0 Ω；依据表格中数据，可知各接点间的电阻连结以下列图、22、在黑箱内有一由四个阻值同样的电阻构成的串并联电路，黑箱面板上有三个接线柱 1、2 和 3. 用欧姆表测得 1、2 接线柱之间的电阻为 1Ω，2、3 接线柱之间的电阻为 1.5 Ω，1、3 接线柱之间的电阻为 2.5 Ω .(1)在虚线框中画出黑箱中的电阻连结方式；图 5(2) 假如将 1、3 接线柱用导线连结起来， 1、2 接线柱之间的电阻为 ________Ω.22、 (1) 黑箱内电阻串并联方式以下列图、(2)0.6剖析黑箱问题时，要依据给出的量最大限度发掘隐含条件，获取更丰富的信息、需要经过推理、猜想、考证多个环节、依据条件，画出猜想的草图，而后整体考证所画草图能否与条件有矛盾，没有矛盾就是正确的，有矛盾再逐渐修正、因为 1、2 接线柱之间的电阻为 1Ω， 2、 3 接线柱之间的电阻为 1.5 Ω，1、3 接线柱之间的电阻为 2.5 Ω. 可见 1、2 接线柱之间是最简单的，猜想 1、 2 接线柱之间只有一个 1Ω电阻；因为 2、3 接线柱之间的电阻为 1.5 Ω，猜想 2、3 接线柱之间两个 1Ω电阻并联再跟一个 1Ω电阻串连，经考证，这类电路是正确的、21、在丈量金属丝电阻率的实验中，可供采纳的器械以下：待测金属丝： R x( 阻值约 4Ω，额定电流约 0.5A) ；电压表： V( 量程 3V，内阻约 3kΩ) ；电流表： A1( 量程 0.6A，内阻约 0.2 Ω) ；A2( 量程 3A，内阻约 0.05 Ω) ；电源： E1( 电动势 3V，内阻不计 ) ；E2( 电动势 12V，内阻不计 ) ；滑动变阻器： R( 最大阻值约 20Ω ) ；螺旋测微器；毫米刻度尺；开关 S；导线、①用螺旋测微器丈量金属丝的直径，示数以下列图，读数为 ________mm.②假定滑动变阻器采纳限流接法，为使丈量尽量精准，电流表应选 ________、电源应选 ________(均填器械代号 ) ，在虚线框内达成电路原理图、21、 (2) ①1.773(1.771 ～1.775 均正确 )②A1E1电路以下列图因为待测金属丝的额定电流为0.5A ，所以流经电流表的电流最大值是0.5A ，所以电流表选择A1. 本实验滑动变阻器采纳限流法，所以滑动变阻器与待测电阻12丝串连，假如选择电动势为 12V 的电源，电路中的最小电阻为0.5Ω＝24Ω，滑动变阻器一定所有接入电路，不可以获取多组数据，影响丈量精度，所以电源选择E1.22、某学习小组的同学拟研究小灯泡L 的伏安特征曲线，可供采纳的器械如下：小灯泡 L，规格“ 4.0V,0.7A ”；电流表 A1，量程 3A，内阻约为 0.1 Ω；电流表 A2，量程 0.6A ，内阻 r 2＝ 0.2 Ω；电压表 V，量程 3V，内阻 r V＝9kΩ标准电阻 R1，阻值 1Ω；标准电阻 R2，阻值 3kΩ；滑动变阻器 R，阻值范围 0～10Ω；学生电源 E，电动势 6V，内阻不计；开关 S 及导线假定干、图 1图 2图3图4①甲同学设计了如图 l 所示的电路来进行丈量，当经过 L 的电流为 0.46A 时，电压表的示数如图 2 所示，此时 L 的电阻为 ________Ω.②乙同学又设计了如图 3 所示的电路来进行丈量，电压表指针指在最大刻度时，加在 L 上的电压值是 ________V.③学习小组以为要想更正确地描述出L 完好的伏安特征曲线，需要从头设计电路、请你在乙同学的基础上利用所供器械，在图 4 所示的虚线框内补画出实验电路图、并在图上注明所选器械代号、22、 (2) ①5②4③以下列图、答图 1答图 2U 2.30①由图 2 知，电压表的读数为 2.30V，依据欧姆定律， L 的电阻 R L＝I＝0.46Ω＝5Ω；②电压表与电阻 R2串连，电压表两头的电压 3V，依据串连电路电阻与电压的关系，电阻 R2两头的电压为 1V，灯泡 L 两头的电压为电压表和电阻 R2两头的电压之和，即为 4V；③如答图 1 和答图 2 所示、9、某同学在进行扩大电流表量程的实验时，需要知道电流表的满偏电流和内阻、他设计了一个用标准电流表 G1来校正待测电流表 G2的满偏电流和测定 G2内阻的电路，以下列图、 G1的量程略大于 G2的量程，图中 R1为滑动变阻器， R2为电阻箱、该同学顺利达成了这个实验、①实验过程包括以下步骤，其合理的次序挨次为__________________(填步骤的字母代号 ) ；A、合上开关 S2B、分别将 R1和 R2的阻值调至最大C、记下 R2的最后读数D、频频调理 R1和 R2的阻值，使 G1的示数仍为 I 1，使 G2的指针偏转到满刻度的一半，此时 R2的最后读数为 rE、合上开关 S1F、调理 R1使 G2的指针偏转到满刻度，此时 G1的示数为 I 1，记下此时 G1的示数②仅从实验设计原理上看，用上述方法获取的 G2内阻的丈量值与真切值对比____________(填“偏大”、“偏小”或“相等” ) ；③假定要将 G2的量程扩大为 I ，并联合前述实验过程中丈量的结果，写出须在 G2上并联的分流电阻 R S的表达式， R S＝______________.I 1r9、(3) ①BEFADC②相等③I－I1①只闭合 S (S不闭合 ) ，标准电流表 G 与待测电流表 G 串连，经过两表的1212I 1再闭合21电流同样，使待测电流表 G 满偏即可由标准电流表G 读出其满偏电流.12 后，频频调理R1 和R2 的阻值，使 1 的电流仍为I 1，而 2 的电流为I 1，那么此S G G21时经过电阻箱 R2的电流也为 I 1，据并联电路的特色知，电阻箱 R2的阻值与2的2G 内阻相等、②从实验设计的原理上，可正确获取待测电流表G2的内阻、③假定要将 2 的量程扩大为I，需并联一个分流电阻R S，2满偏时经过分流G G电阻 R S的电流应为 I －I 1，此时分流电阻 R S两头的电压与 2 的满偏电压相等，为GI 1rI 1r ，所以 R S＝I－I1.22、 M5J7某中学生课外科技活动小组利用铜片、锌片和家乡盛产的柑橘制作了果汁电池，他们丈量这类电池的电动势 E 和内阻 r ，并研究电极间距对 E 和 r 的影响，实验器械以下列图、①丈量 E 和 r 的实验方案为：调理滑动变阻器，改变电源两头的电压U和流过电源的电流 I ，依照公式______，利用丈量数据作出 U－ I 图象，得出 E 和 r .②将电压表视为理想表，要求防止电流表分压作用对丈量结果的影响，请在图顶用笔画线取代导线连结电路、③实验中挨次减小铜片与锌片的间距，分别获取相应果汁电池的－I 图象如图中U( a)( b)( c)( d) 所示，由此可知：在该实验中，随电极间距的减小，电源电动势________(填“增大”、“减小” 或“不变” )，电源内阻 ________( 填“增大”、“减小”或“不变”) 、曲线 ( c) 对应的电源电动势E＝__________V，内阻 r ＝________Ω，当外电路总电阻为2500Ω时，该电源的输出功率P＝________mW.(均保存三位有效数字)22、①U＝E－Ir②以下列图③不变增大①依据闭合电路的欧姆定律，U＝ E－Ir .②以下列图、③图线与纵轴的交点的纵坐标即为电动势，交点纵坐标不变，所以电动势不变，为0.975V ；图线斜率的绝对值即为内阻，斜率的绝对值变大，内阻变大、( c ) 对应图线斜率绝E 0.975对值约为 478( 从线上选用两点即可求斜率) ，电源的输出功率P ＝R ＋ r 2R ＝ 2500＋ 478 2×2500W ＝ 2.68 × 10－4W ＝ 0.268mW.。

中考物理二轮复习核心考点讲解与训练—电路故障分析（含答案解析）知识点一电路故障(若只有一处故障)实验电路图故障（有且只有一处）现象电压表电流表电流表被短接有示数无示数电流表处断路无示数无示数电压表被短接无示数有示数电压表处断路定值电阻被短接无示数有示数，且示数偏大定值电阻处断路有示数且接近电源电压无示数电压表串联在电路中滑动变阻器上面两个接线柱接入电路移动滑片，电表示数不变，电压表示数接近电源电压滑动变阻器下面两个接线柱接入电路移动滑片，电表示数不变知识点二、判断方法1.因为电压表的内阻很大，当电压表直接与用电器串联连入电路时，电路可以看断路。

此时电路中的电流表示数几乎为0，电压表的示数等于电源电压(题目中最常考到)。

2.当电压表与导线并联时，电压表被短路，其读数为零。

3.电流表的内阻很小，当电流表直接与用电器并联连入电路时，可以将其看作一段导线，用电器被短路。

4.用电流表、电压表或导线来检测故障(1)电压表并联:有示数:并联部分以外通路，并联部分断路;无示数:并联部分以外断路或并联部分短路。

(2)电流表并联:有示数:并联部分以外通路，并联部分断路;无示数:并联部分以外断路或并联部分短路。

(3)导线并联:有特征的用电器(电灯、电表等)不工作:并联部分断路、并联部分以外断路、并联部分短路。

1.（2023•烟台）在电学实验中，遇到电路故障时常用电压表来检测。

如图所示，电源电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电压均为4.5V，则故障可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【解答】解：根据电路图可知，两个灯泡串联接入电路中；闭合开关后两灯均不亮，这说明电路出现了断路故障；用电压表先后测得ad、ac和ab两端的电压均为4.5V，这说明a到电源负极、b到电源正极之间是接通的，所以故障是ab之间出现了断路现象，即灯L1断路。

故选：A。

2.（2023•福建）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。
