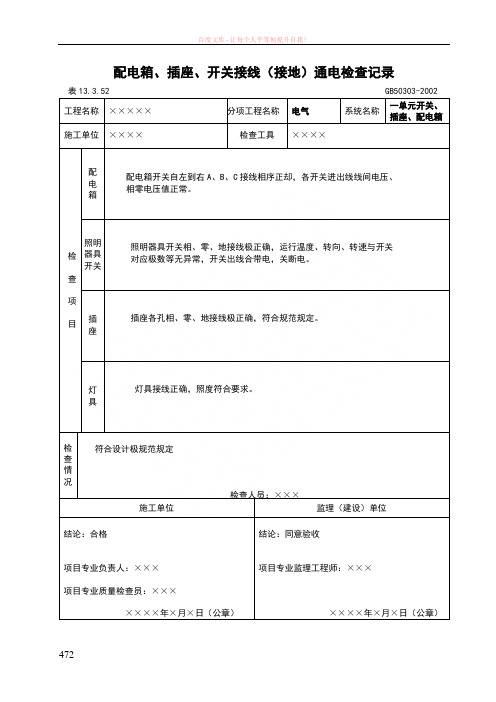

配电箱、插座、开关接线（接地）通电检查记录表13.3.52 GB50303-2002工程名称×××××分项工程名称电气系统名称一单元开关、插座、配电箱施工单位××××检查工具××××检查项目配电箱配电箱开关自左到右A、B、C接线相序正却，各开关进出线线间电压、相零电压值正常。
照明器具开关照明器具开关相、零、地接线极正确，运行温度、转向、转速与开关对应极数等无异常，开关出线合带电，关断电。
插座插座各孔相、零、地接线极正确，符合规范规定。
灯具灯具接线正确，照度符合要求。
检查情况符合设计极规范规定检查人员：×××施工单位监理（建设）单位结论：合格项目专业负责人：×××项目专业质量检查员：×××××××年×月×日（公章）结论：同意验收项目专业监理工程师：×××××××年×月×日（公章）注：配电箱、插座、开关接线（接地）检验内容及要求一．配电箱：●各配电箱内的电源线（L1线、L2线、L3线、N线）应与断路器上的静触头接线端连接，配电回路的负荷线N线、PE线分别经N线、PE线汇流接线排配出；●裸露金属箱体的接地端与PE线汇流接线排进行连接，箱体接地可靠。
二．照明器具开关：●灯具开关均控制相线；三．插座：●单相两孔插座，面对插座左孔与零线相接，右孔与相线相接；单相三孔插座接线，面对插座右孔与相线相接，左孔与零线相接，上孔与保护地线相接，均接线正确。
●单相三孔、三相四孔及三相五孔插座的接地（ PE）或接零（PEN）线接在上孔。
插座的接地端子不与零钱端子连接。
成套配电柜、控制柜及动力、照明配电柜安装记录
班组长：专业施工员：专业质检员：年月日
硬母线滑线安装记录
班组长：专业施工员：专业质检员：年月日
裸母线、封闭母线、插接母线安装记录
班组长：专业施工员：专业质检员：年月日
电缆桥架安装检查记录
班组长：专业施工员：专业质检员：年月日
电缆敷设及绝缘电阻测试记录
班组长：专业施工员：专业质检员：年月日
配线线路绝缘电阻测试记录
接地装置施工隐蔽记录
接地电阻测试记录
电机试运转记录
线路、插座、开关接线检查记录
大型灯具牢固性试验记录
照明全负荷通电试运行记录
住宅工程照明全负荷通电试运行记录
避雷针、带安装记录
漏电保护装置模拟测试记录。

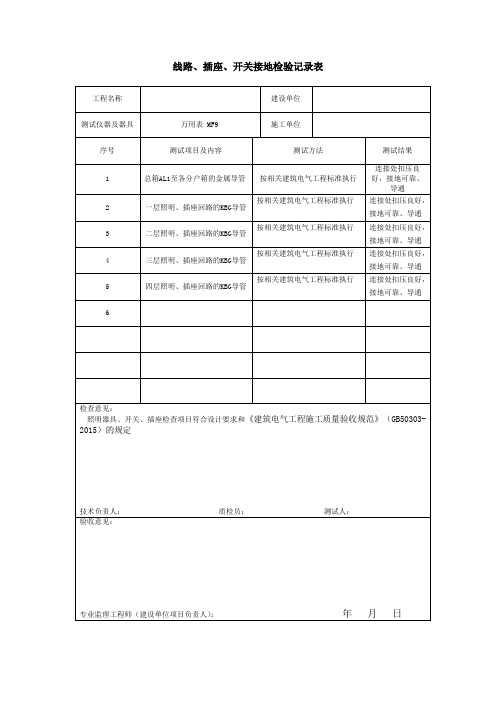

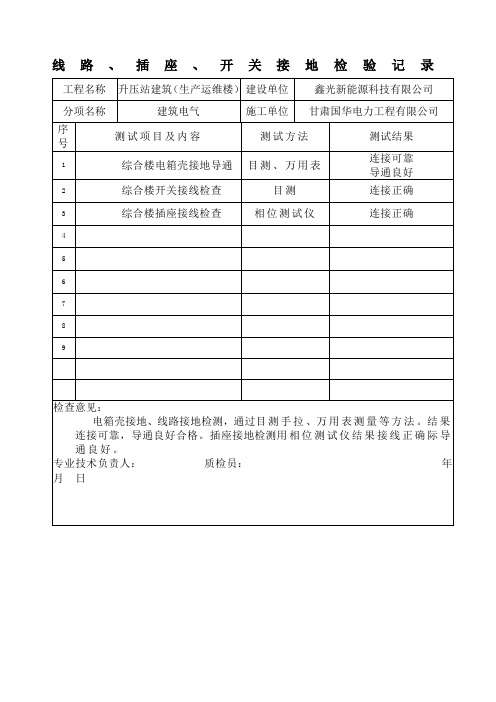

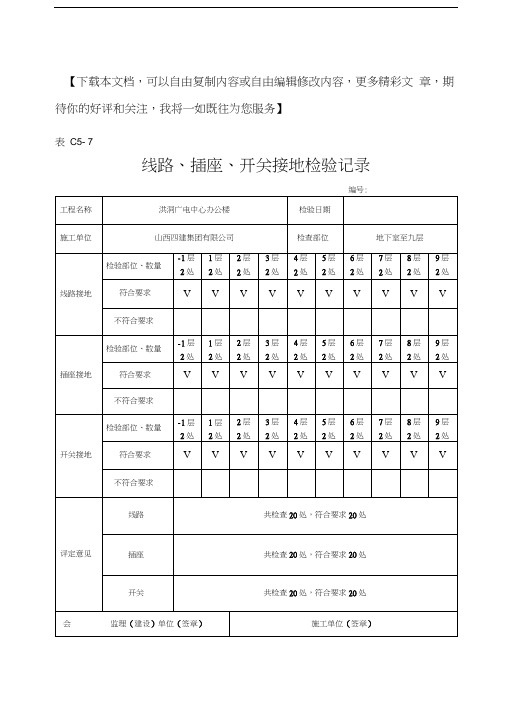

建筑线路、插座、开关接地检验记录
Ⅰ基本要求和内容
（1）电气线路的接地（PE）或接零（PEN）线应连接紧密可靠，其支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串接连接。
（2）插座、开关的接地（PE）或接零（PEN）线应连接紧密可靠，不得串联连接。
（3）接地（PE）或接零（PEN）线的截面积应按线路故障时接地电流的大小而选定，且符合设计和现行国家标准
GB50303的规定。
（4）做好线路、插座、开关接地检验情况记录，分别填写检验记录，并经有关人员签证齐全。
（5）线路、插座、开关接地检验时，专业监理人员（建设单位专业人员）应在现场检查签证确认。
Ⅱ核查办法
（1）核查是否有接地检验记录。
（2）核查电气线路的接地（PE）或接零（PEN）线连接是否紧密可靠，其支线是否存在串联连接。
（3）核查插座、开关的接地（PE）或接零（PEN）线连接是否紧密可靠，是否存在串联连接。
（4）核查接地（PE）或接零（PEN）线的截面积是否符合现行国家标准GB50303的规定。
Ⅲ核定原则
凡出现下列情况之一，本项目核定为不符合要求。
（1）无接地检验记录。
（2）电气线路、插座、开关未按规定进行接地（PE）或接零（PEN）连接，或连接不紧密可靠，或存在串联连接。
（3）接地（PE）或接零（PEN）线的截面积不符合现行国家标准GB50303的规定。
