新课标人教版3-1选修三2.9《测定电池的电动势和内阻》WORD教案1

10．实验：测定电池的电动势和内阻三维目标知识与技能1．了解并掌握测定电池的电动势和内阻的原理和实验方法。

2．学习用图象法处理实验数据。

过程与方法1．通过设计电路和选择仪器，开阔思路，激发兴趣；2．养成规范操作实验并能科学、合理地处理数据的习惯。

情感、态度与价值观1．使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯，严谨求实的态度和不断求索的精神；2．培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣；3．培养学生合作探究的团队意识。

教学重点掌握实验原理和方法，学会处理实验数据。

教学难点如何利用图线得到结论以及实验误差的分析。

教学方法讨论法、启发法、分析归纳法，分组实验。

教具准备电流表、电压表、滑动变阻器、开关、旧两节电池、导线若干。

教学过程［新课导入］在闭合电路欧姆定律一节的例题中我们学习过一种利用闭合电路欧姆定律求电池电动势和内电阻的方法。

利用闭合电路欧姆，用哪些仪器、方法都可以测定电池的电动势和内阻呢？这节课我们就根据闭合电路的欧姆定律，来测量电池的电动势和内阻。

［新课教学］一、实验原理要测出干电池的电动势和内电阻，你需要什么仪器，采用什么样的电路图，原理是什么？学生讨论后，可以得到多种实验方案。

主要有下面的四种方案。

1．伏安法用电压表、电流表、可变电阻（如滑动变阻器）测量。

根据电压表和电流表所接位置的不同，原理电路有两种，如下图。

设电源电动势为E ，内阻为r ，路端电压为U ，回路中的总电流为I ，根据闭合电路欧姆定律有原理公式：E ＝U ＋Ir从理论上讲，如果能测出U 、I 的两组数据，就可以列出两个关于E 、r 的方程，于是能够从中解出E 和r 。

E ＝U 1＋I 1rE ＝U 2＋I 2r 解得：211221I U I U E I I -=-，1221U U r I I -=-。

2．欧安法用电流表、电阻箱测量。

原理电路如图所示。

根据闭合电路欧姆定律有原理公式：E ＝IR ＋Ir从理论上讲，如果能测出I 、R 的两组数据，就可以列出两个关于E 、r 的方程，于是能够从中解出E 和r 。

实验：测定电池的电动势和内阻一、教材分析“实验：测定电池的电动势和内阻”是人教版高中物理选修3-1第二章第九节的内容，它是闭合电路欧姆定律的深化和实际应用，学生通过本节课的学习，既能巩固电学问题的分析思路，加深对闭合电路欧姆定律的理解，激发学生的学习兴趣，培养学生合作、探究、交流能力，具有很重要的实际意义。

二、教学目标一、知识与技能1、理解闭合电路欧姆定律内容2、理解测定电源的电动势和内阻的基本原理，体验测定电源的电动势和内阻的探究过程。

3、用解析法和图象法求解电动势和内阻。

4、使学生掌握利用仪器测量电池电动势和内电阻的方法，并通过设计电路和选择仪器，开阔思路，激发兴趣。

二、过程与方法1、体验实验研究中获取数据、分析数据、寻找规律的科学思维方法。

2、学会利用图线处理数据的方法。

三、情感态度与价值观使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣。

三、教学重点难点重点：利用图线处理数据难点：如何利用图线得到结论以及实验误差的分析四、学情分析1．知识基础分析：①掌握了闭合电路欧姆定律，会利用该定律列式求解相关问题。

②掌握了电流表、电压表的使用方法。

2．学习能力分析：①学生的观察、分析能力不断提高，能够初步地、独立发现事物内在联系和一般规律的能力。

②具有初步的概括归纳总结能力、逻辑推力能力、综合分析能力。

五、教学方法实验法，讲解法六、课前准备1．学生的学习准备：预习学案。

2．教师的教学准备：多媒体课件制作，课前预习学案，课内探究学案，课后延伸拓展学案。

3．教学环境的设计和布置：两人一组，实验室内教学。

七、课时安排：1课时八、教学过程（一）预习检查、总结疑惑（二）情景引入、展示目标回顾上节所学内容，引入新内容教师：上堂课我们学习了闭合电路的欧姆定律，那么此定律文字怎么述？公式怎么写？学生：闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比，这就是闭合电路的欧姆定律。

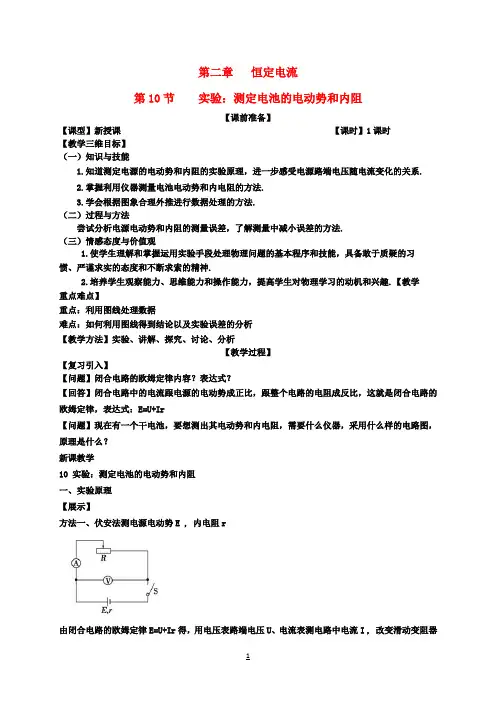

第二章恒定电流第10节实验：测定电池的电动势和内阻【课前准备】【课型】新授课【课时】1课时【教学三维目标】（一）知识与技能1.知道测定电源的电动势和内阻的实验原理，进一步感受电源路端电压随电流变化的关系.2.掌握利用仪器测量电池电动势和内电阻的方法.3.学会根据图象合理外推进行数据处理的方法.（二）过程与方法尝试分析电源电动势和内阻的测量误差，了解测量中减小误差的方法.（三）情感态度与价值观1.使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神.2.培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣.【教学重点难点】重点：利用图线处理数据难点：如何利用图线得到结论以及实验误差的分析【教学方法】实验、讲解、探究、讨论、分析【教学过程】【复习引入】【问题】闭合电路的欧姆定律内容？表达式？【回答】闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比，这就是闭合电路的欧姆定律，表达式：E=U+Ir【问题】现在有一个干电池，要想测出其电动势和内电阻，需要什么仪器，采用什么样的电路图，原理是什么？新课教学10 实验：测定电池的电动势和内阻一、实验原理【展示】方法一、伏安法测电源电动势E , 内电阻r由闭合电路的欧姆定律E=U+Ir得，用电压表路端电压U、电流表测电路中电流I , 改变滑动变阻器滑片的位置，测出两组U 和I 相应的数值便可得到，电源电动势E , 内电阻r.方法二、用电流表、电阻箱测电源电动势E , 内电阻r由闭合电路的欧姆定律E=IR+Ir 得，用电流表测出电路中的电流，调节电阻箱的旋钮，改变电路中的电阻，测出几组R 和I 相应的数值便可得到，电源电动势E , 内电阻r.方法二、用电流表、电阻箱测电源电动势E , 内电阻r由闭合电路的欧姆定律r RU U E +=得，用电压表测出电阻箱两端的电压，调节电阻箱的旋钮，改变电路中的电阻，测出两组R 和U 相应的数值便可得到，电源电动势E , 内电阻r.【过渡】根据以上原理均可测得电源电动势E , 内电阻r ，以伏安法为例，具体测量二、实验方法实验目的：伏安法测电源电动势E , 内电阻r实验原理：E=U+Ir实验器材：被测电池、电压表、电流表、滑动变阻器、电键、导线、坐标纸.电路图实验步骤：（1）确定电流表、电压表的量程，按照电路原理图把器材连接好.（2）把滑动变阻器滑片移到电阻最大的一端.（3）闭合电键，调节变阻器，使电流表有明显示数，记录一组电压表和电流表的读数，用同样方法测量并记录几组I 、U 值.（4）断开电键，整理好器材.（5）数据处理：在坐标纸上作U －I 图，求出E 、r.注意事项1．为了使电池的路端电压变化明显，电池的内阻应选大些(选用已使用过一段时间的干电池)；2．在实验中不要将I 调得过大，每次读完U 和I 的数据后应立即断开电源，以免干电池在大电流放电时老化现象严重，使得E 和r 明显变化．3．测出不少于6组I 、U 数据，且变化范围要大些，用方程组求解时，类似于逐差法，要将测出的I 、U 数据中，第1和第4组为一组，第2和第5组为一组，第3和第6组为一组，分别解出E 、r 值再求平均．4．干电池内阻较小时，U 的变化较小，此时，坐标图中数据点将呈现如图 (甲)所示的状况，使下部大面积空间得不到利用．为此，可使纵坐标不从零开始而是根据测得的数据从某一恰当值开始(横坐标I 必须从零开始)，如图 (乙)所示，并且把纵坐标的比例放大，可使结果的误差减小．此时图线与横轴交点不表示短路电流而图线与纵轴的截距仍为电动势．要在直线上任取两个相距较远的点，用r ＝，计算出电池的内阻r .三、数据处理实验数据的处理是本实验中的一个难点.原则上，利用两组数据便可得到结果，但这样做误差会比较大，为此，可以多测几组求平均，也可以将数据描在图上，利用图线解决问题.图线的纵坐标是路端电压U ，横坐标是电流I ，实验中至少得到5组以上实验数据，画在图上拟合出一条直线.要求：使多数点落在直线上，并且分布在直线两侧的数据点的个数要大致相等，这样，可使偶然误差得到部分抵消，从而提高精确度.将图线两侧延长，纵轴截距点意味着断路情况，它的数值就是电源电动势E .横轴截距点（路端电压U =0）意味着短路情况，它的数值就是短路电流rE . 说明：①两个截距点均是无法用实验实际测到的，是利用得到的图线向两侧合理外推得到的.②由于r 一般很小，得到的图线斜率的绝对值就较小.为了使测量结果准确，可以将纵轴的坐标不从零开始，而是根据测得的数据从某一恰当值开始(横坐标I 必须从零开始)，这时图线在纵轴上的截距仍为电源电动势,而图线在横轴上的截距不再是短路电流，电源内阻r 由IU ∆∆求得，计算r 时选取直线上相距较远的两点求得.【拓展】作U —I 图象的几个原则：（1）适当选择横坐标、纵坐标的单位的比例和坐标起点.坐标的起点不一定通过零点，图线在坐标系中应尽可能占有较大的空间，不要使图线偏于一边或一角.标度能反映读数的准确程度，坐标的最小分格至少与实验数据中最后一位准确数字相当.(2)描绘图线时，应尽可能使实验数据点通过或均匀地分布在光滑图线的两侧.对于个别离图线较远的点，误差很大，应舍弃.误差分析【问题】选用电路图时，有甲乙两种电路图，原则上也是可以的，那么我们在做实验时是否两个都可以，还是哪一个更好？为什么？（甲图）1、误差来源：电压表的分流2、测量值与真实值比较：设电动势为E ′，内电阻为r ′；E ′＝r R U I U V)(111++′ E ′＝r R U I U V )(222++′ 解得：）＋（）＝＋）（－－＝（VV 211221R r 1R r 1I I U I U I '''E E）＋（）＝＋（－－＝VV 2112R r 1r R r 1I I U U r ''' 由此可知测量值E 、r 均比真实值偏小，但r ′＜＜R V ，故误差很小。

第二章恒定电流2.9 测电源的电动势和内阻【教学目标】1、了解并掌握测定电池的电动势和内阻的原理和实验方法。

2、学习用图象法处理实验数据。

重点：掌握实验原理和方法，学会处理实验数据。

难点：掌握实验原理和方法，学会处理实验数据。

【自主预习】1．实验原理（三种方法）：（1）选用伏安法测电源电动势与内电阻用电压表、电流表、可变电阻（如滑动变阻器）测量。

如图1所示：测出两组值，就能算出电动势和内阻。

原理公式：实验原理（1）是本节课的重点。

测出几组数值，带入(1)式得到的方程两两组成方程组，可得到E，r值。

这种方法误差较大。

还可以多测出几组值，然后在坐标平面内描出各组U、I值所对应的点，然后通过这些点画一直线，如图所示，直线与纵轴的的交点的纵坐标就是电池的电动势的大小，直线与横轴的交点的横坐标就是电池的短路电流，因此可求的内电阻。

误差分析：E测 E真 r测 r真（2）用安阻法测量。

如图2.6-2所示：测出两组值，就能算出电动势和内阻。

原理公式：（3）用伏阻法测量。

如图2.6-3所示：测出两组值，就能算出电动势和内阻。

原理公式：2．实验器材：电池（待测电源）、电压表、电流表、滑动变阻器、开关、导线，坐标纸。

【典型例题】一、实验基本操作【例1】某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值为0～20 Ω，连接电路的实物图如图2－9－11所示．该学生接线中错误的和不规范的做法是( )A．滑动变阻器不起变阻作用B ．电流表接线有错C ．电压表量程选用不当D ．电压表接线不妥二、数据处理方法【例2】 下面是在测某电池的电动势和内阻的实验中记录的六组数据．请在直角坐标系中画出U —I 图，并根据图象算出待测电池的电动势和内阻.1.37 1.32 1.24 1.18 1.10 1.050.12 0.20 0.31 0.32 0.50 0.57【例3】．某同学采用如图2－9－13所示的电路测定电源电动势和内阻，已知有干电池(电动势约为1.5 V ，内阻约2 Ω)，电压表(0～3 V,3 k Ω)，电流表(0～0.6 A,1.0 Ω)，滑动变阻器R 1(10 Ω，2 A)和R 2(100 Ω，0.1 A)各一只．(1)实验中滑动变阻器应选用(选填“R 1”或“R 2”)．(2)在图乙中用笔画线代替导线连接实验电路．(3)在实验中测得多组电压和电流值，得到如图丙所示的U —I 图象，由图可较准确地求出电源电动势E ＝ V ；内阻r ＝ Ω.【课后练习】1.如图2－9－12所示是根据某次实验记录数据画出的U —I 图象，下列关于这个图象的说法中正确的是( )A ．纵轴截距表示待测电源的电动势，即E ＝3 VB ．横轴截距表示短路电流，即I 短＝0.6 AC ．根据r ＝，计算出待测电源内阻为5 ΩD．根据r＝|，计算出待测电源内阻为1 Ω2．如图3所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图象，下列说法中正确的是( )A．路端电压都为U0时，它们的外电阻相等B．电流都是I0时，两电源的内电压相等C．电源甲的电动势大于电源乙的电动势D．电源甲的内阻小于电源乙的内阻3．用图象法计算电动势和内电阻时，先要描点，就是在U—I坐标系中描出与每组I、U 值对应的点，以下说法中正确的是( )A．这些点应当准确地分布在一条直线上，即U—I图线应通过每个点B．这些点应当基本上在一条直线上，由于偶然误差不能避免，所以U—I图线不可能通过每一个点C．不在U—I图线上的点应当大致均衡地分布在图线两侧D．个别偏离直线太远的点，应当舍去4．在测定电池的电动势和内电阻实验的实物连接图中(如图4)，电流表和电压表的正接线柱都尚未连接，为了做这个实验，应该把( )A．电流表的正接线柱与c点相连B．电流表的正接线柱与b点相连C．电压表的正接线柱与a点相连D．电压表的正接线柱与c点相连5．用伏安法测电池的电动势和内电阻的实验中，下列注意事项中正确的是( ) A．应选用新的干电池作为被测电源，以使电压表示数的变化比较明显B．应选用内阻较小的电压表和电流表C．移动滑动变阻器的滑片时，不能使滑动变阻器短路，以免造成电流表过载D．根据实验记录的数据作U－I图象时，应通过尽可能多的点画一条直线，并使不在直线上的点大致均匀分布在直线两侧6.在用图5所示的电路测量电池电动势和内阻的实验中，若有两只电压表V1和V2量程相同，内阻1>2；两只电流表A1、A2量程相同，内阻1>2，在该实验中，为了使E、r的测量精确些，选择的电表可以是( )A．V1和A2 B．V2和A2C．V2和A1 D．V1和A17．下面给出的用伏安法测电池的电动势和内电阻的数据处理方法中，既能减小偶然误差，又直观简便的方法是( )A．测出两组I和U数据，代入方程组，求出E和rB．测出多组I和U数据，代入方程求出几组E和r，最后求出平均值C．测出多组I和U数据，画出U—I图象，根据图象求出E和rD．测出多组I和U数据，分别求出I和U的平均值，然后代入公式求出E和r 8．如图6所示，已知R1＝R2＝R3＝1 Ω.当开关S闭合后，电压表的读数为1 V；当开关S 断开后，电压表的读数为0.8 V，则电池的电动势等于( )A．1 V B．1.2 VC．2 V D．4 V9．如图7所示是测量两节干电池组成的串联电池组的电动势和内电阻的实验所用器材，用实线将它们连成实验电路．10．利用伏安法测量干电池的电动势和内电阻，现有的器材为干电池：电动势约1.5 V，符号电压表：量程1 V，内阻998.3 Ω，符号 V电流表：量程1 A，符号 A滑动变阻器：最大阻值10 Ω，符号电阻箱：最大阻值99 999.9 Ω，符号单刀单掷开关1个，符号导线若干(1)设计测量电源电动势和内电阻的电路并将它画在指定的方框内．要求在图中标出电压表、电流表的接线柱的正负．(2)为了满足本实验要求并保证实验的精确度，电压表量程应扩大为原量程的倍，电阻箱的阻值应为Ω.答案：例1. 答案解析实物图中，滑动变阻器的两个固定端被接入电路，滑片移动时，变阻器不起变阻作用，选A项．电流表和电压表只允许从电表的正接线柱流入，负接线柱流出，故图中电压表接线错误，电流表接线正确．故选D项，不选B项．一节干电池的电动势为1.5 V，电压表选用0～3 V量程是正确的，故不选C项．图中电压表直接和电池并联，即使开关断开，电压表仍有示数，开关不能控制整个电路，从这个角度看出应选D项．例2. 答案图象见解析图 1.46 V 0.72 Ω解析建立坐标系，利用描点法画出U—I图象，如图所示．第四个点明显偏离，可见误差太大，应舍去．直线与纵轴的交点坐标即为电源的电动势E＝1.46 V．由闭合电路的欧姆定律E＝U＋，将直线上的点(1.10,0.50)的坐标U＝1.10 V，I＝0.50 A代入得内阻r＝0.72 Ω.例3.答案(1)R1(2)见解析图(3)1.48(1.47～1.49均正确) 1.79(1.78～1.90均正确)解析(1)电路中最大电流I＝＝＝0.75 A．R2的额定电流小于0.75 A，同时R2阻值远大于电源内阻r，不便于调节，所以变阻器用R1.(2)如下图所示．(3)将图线延长，交于纵轴，则纵截距即为电动势E＝1.48 V(1.47～1.49 V均正确)r＝，可得r＝1.79 Ω(1.78～1.90 Ω均正确)课后练习1.答案2.答案3.答案解析用描点法画图象时，应使这些点基本在一条直线上，且大致均衡地分布在图线两侧，个别偏离直线太远的点是由于偶然误差造成的，应当舍去．4. 答案5.答案6.答案 C7.答案解析首先分析该电路的误差来源，此种接入电路的方法来源于电压表分流，即所测得的电流为不准确值(不是干路电流)，所以应尽可能避免电压表分流，应选大阻值电压表．8.答案 C解析开关闭合时，R总＝r＋R1＋＝r＋1.5将I＝＝1 A代入公式得E＝r＋1.5①开关断开时，R总′＝r＋R1＋R3＝r＋2将I′＝＝0.8 A代入公式得E＝0.8r＋1.6②解之得E＝2 V，r＝0.5 Ω9. 答案见解析图解析本题考查实验电路的实物连线．首先画出实验电路图如右图所示．因为待测电源电动势约为3 V，所以电压表选用0～3 V的量程；干电池的允许电流一般在0.5 A左右，所以电流表应选用0～0.6 A 的量程；注意开关闭合前，要使变阻器接入电路的阻值尽量大些，保护电流表以防烧毁．电压表不要直接接在电源的两极上，要受开关的控制，实物连接图如下图所示．10. 答案 (1)见解析图 (2)2 998.3解析 (1)因电源电动势约为1.5 V ，而电压表量程为1 V ，故电压表需串联电阻箱扩大量程；因电源内电阻一般较小，为减小实验误差，电路采用电压表扩大量程后直接跨接在电源两端，即电流表外接法，电路如下图所示．(2)因电源电动势约为1.5 V ，故电压表量程扩大为原量程的2 倍，即量程为2 V 为宜．设电压表串联电阻为R ，则211998.3V U U R U R '--==Ω=998.3 Ω。
