割灌机之新机组装和调试

机械设备安装和调试指南1. 引言本指南旨在为机械设备的安装和调试提供简要说明。

对于新手来说，这些步骤可能会有一定的挑战，但按照正确的顺序和方法进行操作，可以确保安装和调试过程的顺利进行。

2. 安装在开始安装机械设备之前，请务必准备好必要的工具和材料。

根据设备制造商提供的安装手册，按照以下步骤进行操作：1. 确保安装区域清洁、平整，并具备必要的支撑能力。

2. 检查设备和零部件的完整性，确保没有损坏或遗漏的部分。

3. 根据设备手册和图纸，按照正确的顺序装配各个部件。

4. 使用适当的工具和技术，确保设备组件的牢固连接。

5. 检查所有连接点和紧固件，确保安装过程没有错误或遗漏。

6. 对设备进行必要的调整和校准，以确保其正常运行。

3. 调试在安装完成后，需要对机械设备进行调试以确保其正常运行和性能达到预期。

以下是一些常见的调试步骤和注意事项：1. 仔细阅读调试手册，熟悉设备的功能和运行原理。

2. 确保设备连接到正确的电源并正确接地。

3. 检查电气系统，确保线路正确连接，保险丝和继电器正常工作。

4. 启动设备并观察各个部件的运行情况，确保没有异常噪音、震动或泄漏。

5. 进行必要的调整和校准，以确保设备达到预定的性能指标。

6. 检查设备的安全装置，确保其可靠性和正常工作。

7. 进行系统测试和负载试验，检查设备在不同工况下的表现。

8. 记录和分析调试过程中的数据和观测结果，以便后续维护和优化。

4. 安全注意事项在进行机械设备的安装和调试时，务必遵守以下安全注意事项：- 穿戴适当的个人防护装备，如安全帽、手套、护目镜等。

- 关闭设备电源并断开电源插头，确保安全操作。

- 遵守设备制造商提供的操作和安全规程。

- 当机械设备运行时，保持安全距离，避免身体接触旋转部件或高温表面。

- 定期检查设备的维护和保养需求，确保设备长期安全运行。

5. 结论本文档提供了机械设备安装和调试的简要指南。

在进行安装和调试之前，务必详细阅读设备制造商提供的手册，并按照正确的步骤和顺序进行操作。

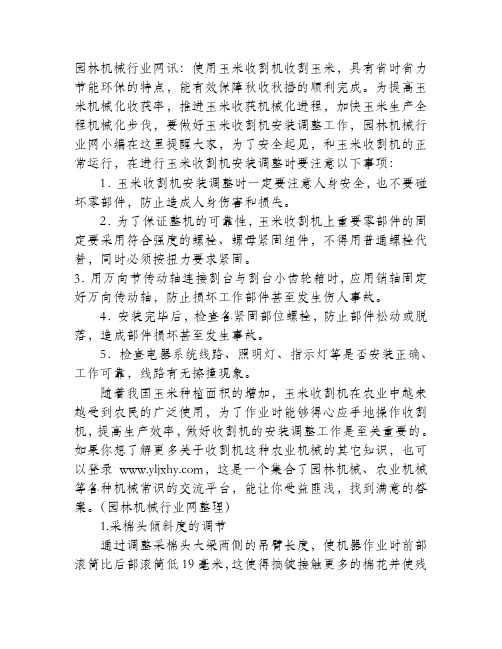

园林机械行业网讯：使用玉米收割机收割玉米，具有省时省力节能环保的特点，能有效保障秋收秋播的顺利完成。

为提高玉米机械化收获率，推进玉米收获机械化进程，加快玉米生产全程机械化步伐，要做好玉米收割机安装调整工作，园林机械行业网小编在这里提醒大家，为了安全起见，和玉米收割机的正常运行，在进行玉米收割机安装调整时要注意以下事项：1．玉米收割机安装调整时一定要注意人身安全，也不要碰坏零部件，防止造成人身伤害和损失。

2．为了保证整机的可靠性，玉米收割机上重要零部件的固定要采用符合强度的螺栓、螺母紧固组件，不得用普通螺栓代替，同时必须按扭力要求紧固。

3．用万向节传动轴连接割台与割台小齿轮箱时，应用销轴固定好万向传动轴，防止损坏工作部件甚至发生伤人事故。

4．安装完毕后，检查各紧固部位螺栓，防止部件松动或脱落，造成部件损坏甚至发生事故。

5．检查电器系统线路、照明灯、指示灯等是否安装正确、工作可靠，线路有无擦撞现象。

随着我国玉米种植面积的增加，玉米收割机在农业中越来越受到农民的广泛使用，为了作业时能够得心应手地操作收割机，提高生产效率，做好收割机的安装调整工作是至关重要的。

如果你想了解更多关于收割机这种农业机械的其它知识，也可以登录，这是一个集合了园林机械、农业机械等各种机械常识的交流平台，能让你受益匪浅，找到满意的答案。

（园林机械行业网整理）1.采棉头倾斜度的调节通过调整采棉头大梁两侧的吊臂长度，使机器作业时前部滚筒比后部滚筒低19毫米，这使得摘锭接触更多的棉花并使残余物从采棉头底部流出去。

吊臂长度为销对销距离584毫米，两个提升框架应调整一致，倾斜度调整应在棉行内进行。

2.压紧板间隙的调节压力板和摘锭尖端之间的间距可以通过调节压力板铰链上的螺母调节，大约为3~6毫米，通过实践应调整到压力板和摘锭的尖端间隙为1毫米左右为好，间隙过大会漏棉花，间隙过小摘锭会在压力板上划出深槽，损坏部件。

甚至摘锭与压紧板的摩擦会产生火花，成为机器着火的隐患。

德国斯蒂尔割灌机的使用攻略斯蒂尔割灌机是园林绿化养护不可缺少的园林机械，不管是修理公园或住宅小区的绿地，还是清理丛林中的灌木或护理公路边大面积的绿化带，斯蒂尔割灌机的设计科学，使用方便，应用面广，质量可靠。

德国斯蒂尔割灌机设计上坚固耐用、带有直轴、硬驱动轴和符合人体工学车柄，双手握的手柄使得割草工作非常舒适，特别是大面积工作的情况下。

斯蒂尔割灌机配合双肩背带，操作更省力。

切割时实现了割刀的自由运动锁紧手柄螺栓方便地调整。

下面详细讲解一下斯蒂尔割灌机的具体使用指南。

首先是将斯蒂尔割灌机组装，第一步安装控制把手：1.卸下螺钉，将控制把手推到把手杆端部插入螺钉，并向下拧紧，第二步安装把手杆：1.将手杆放入下方卡箍内2.将上方卡箍放置就位并使上下卡箍固定住3.将翼形螺钉顺时针旋转紧固。

第三步安装裙边：1.将裙边的下导槽推到防护罩上，并卡到位。

插入螺钉并将其拧紧。

第四步安装防护罩：1.将防护罩放到齿轮箱法兰上2.插入螺钉并向下拧紧，这样就组装完成了。

斯蒂尔割灌机组装完成之后接下来就是机器的具体使用了，斯蒂尔割灌机在使用之前按照比例配比机油，国产机油25：1，斯蒂尔专用机油50：1，一定不要忘记在上面加黄油。

第一步：1.右手摁住油门卡，再摁住油门2.左手将移动开关推到 START3.最后先松开右手再松开左手。

第二步：1.将风门旋钮扭到下方，对准半关风门标志，反复按下泵油器，2-3次后发现有汽油迸出即可。

第三步：1.左手固定住割灌机2.右手垂直向上拉动启动器，手柄吃力后，再用大力向上拉动，第四步：1.垂直拉动，避免损坏启动绳2.轻轻往上拉动，感觉沉的时候再快速拉动3.启动后，要慢慢放回启动绳，避免损坏启动盘。

启动后，将风门打开，开关对准上方的风门开标志。

斯蒂尔割灌机使用方便简单快捷，让我们的工作更高效。

便携式割灌机的调整及日常维护研究便携式割灌机主要由传动系统、控制系统和各工作部件组成，下面是的一篇关于便携式割灌机日常维护方法探讨的，供大家阅读参考。

割灌机主要应用于对草丛以及灌木的修整，便携式割灌机以其易携带、操作简单、实用性强等特点，广泛地被人们所使用。

2.1 便携式割灌机工作原理便携式割灌机主要由传动系统、控制系统和各工作部件组成[1].传统系统包括发动机、传动部件、变速器以及离合器等。

在割灌机工作时，发动机通过传送带将动能传送给各个工作部件。

当割灌机发动机启动一段时间后，离合器中的离心块会由于惯性作用逐渐向离合碟靠近，最后两者会结合在一起并驱动离合器的运行，工人通过离合器对发动机扭矩进行控制，实现割灌机的切割操作。

2.2 便携式割灌机使用根本常识根据发动机的类型不同，可以将便携式割灌机分为四冲程和二冲程两类，根据传动轴类型不同，可以将其划分为刚性轴传动和软轴传动两大类。

文章主要是针对二冲程便携式割灌机进行分析。

在使用过程中，应注意以下几点：(1)在使用设备之前，首先应仔细地阅读使用说明书，并对说明书中的考前须知等条目牢记在心。

同时，为了防止意外发生，第一次使用的时候，应该有专人指导操作[2].(2)制定工作方案。

在工人工作前，应根据工作时的天气和周围环境，制定合理的工作时间安排，防止长时间连续地使用割灌机导致发动机过热对工人造成的伤害。

(3)身穿平安作业服。

工作服是工人生命的保护罩，一旦出现事故，工作服会有效地防止设备对工人造成伤害。

在工作时，要防止皮肤露在外面，工作服的材料要选择耐火耐热耐高温的聚合材料，这样才会起到保护作用。

在高层建筑物周围作业时，还应佩戴平安帽和平安眼镜等设备，确保平安工作万无一失。

(4)保持平安作业距离。

在有多人作业的区域。

彼此之间应该保持 10m 左右的平安距离，以防止割灌机对彼此造成伤害，同时每隔一段时间就要对设备进行维护，加固切割轮周围的设备，防止切割轮飞出对作业人员造成伤害。

机械设备安装与调试规程一、设备准备在进行机械设备的安装与调试之前，需要进行一系列的准备工作。

首先，需要明确设备的安装位置，并进行相应的环境检查。

确保安装位置符合设备的尺寸要求，没有妨碍设备正常运行的障碍物。

同时，还需要对设备的运输过程进行检查，确保设备没有受到损坏。

二、工作流程1. 安全措施在进行机械设备的安装与调试之前，必须确保所有工作人员已经接受相关安全培训，并穿戴好相应的个人防护装备。

同时，需要对设备周围进行安全警示标识，确保人员能够正确识别危险区域。

2. 基础工程机械设备的安装与调试必须建立在稳定的基础上。

在进行设备的安装前，需要对设备的基础加固进行检查，确保基础的稳固性。

同时，还需要进行地面的清洁工作，防止尘土等杂质对设备的影响。

3. 安装组装根据设备的安装说明书，进行设备的组装。

确保每个零部件都正确无误地安装到位，并紧固好。

在安装过程中，要特别注意对设备的配件进行检查，确保质量合格，并进行必要的润滑工作。

4. 连接与调试对设备的连接与调试是整个安装过程的重点。

根据设备的布置，进行电气线路的连接，确保电源的正常供应及电气设备的安全运行。

同时，对机械部分进行润滑油的加注，并进行相应的调整与测试。

5. 功能测试在完成设备的连接与调试后，需要进行设备的功能测试。

根据设备的说明书，进行各项功能测试，并对测试结果进行记录。

确保设备的各项功能正常运行，并与设计要求相一致。

6. 调试记录在整个设备的安装与调试过程中，需要始终保持良好的记录习惯。

对于每一次的安装与调试工作，都需要进行详细记录，包括所用工具、调试的具体步骤和调试结果。

这些记录对于日后的设备维护与故障排除将起到关键作用。

三、设备验收在完成机械设备的安装与调试后，需要进行设备的验收工作。

验收过程中，需要根据设备的性能指标进行测试，并对测试结果进行评估与比对。

同时，还需进行安全性与可靠性的评估，确保设备能够正常运行并达到预期效果。

总结：机械设备的安装与调试是一个复杂而重要的过程，需要严格遵循规程与标准。

一、目的规范40-5/6割灌机整机调试，确保产品质量符合公司质量要求。

二、检验项目：1、外观检查：表面应无掉漆、划伤、破裂、变形、配合松动、配合不好、漏装等缺陷，并检查标识准确、明确。

2、起动性能：初次冷机启动次数在10次内启动；热机启动1-2次。

3、机器调整方法及检测项目1）、热机。

启动机器后，使机器怠速运转3～5分钟。

（C类机此项不需执行） 2）、调整怠速。

调整化油器怠速螺钉，使机器转速在2800～3200rpm左右。

3）、高速调整。

调整化油器高速螺钉，使机器转速在9500±200r pm（其中40-6割灌机为10000～10500r pm,40-5的C类机为9200±200 r pm）。

4）、离合转速检查。

将输出座与机器安装到位后，检查机器的离合转速，要求为4300±200rpm。

5）、怠速检查。

机器高速运转10s后怠速运转，检查在5-10s之间，怠速是否为2800-3200rpm。

否则重新调整7）、响应性检查。

怠速检查完毕后，突然扣动扳机，要求机器响应性良好，无喘气现象。

8）、高速检查。

机器高速运转，检查在5-10s之间，高速是否为9500±200rpm （其中40-6割灌机为10000～10500r pm），否则重新调整。

9）、漏油、漏气检查。

检查部位：燃油箱、然油箱盖、消声器与气缸结合面。

10）六位翻转。

怠速时使机器做6个角度的翻转，每个位置停留时间为3S，不得有熄火现象。

（调试人员按10%抽检）其他：①扳机与扳机控制臂：扳动扳机及扳机回位时无卡滞现象。

未按下扳机控制臂时，应扣不动扳机；按下扳机控制臂时，应能扣动扳机。

②熄火开关：拨杆工作时手感良好，断开与导通灵活、彻底。

③启动总成：启动及回位时无异响，回位时无卡滞、回位无力等现象。

④发动机、整个调试过程中，机器无异响。

⑤振动。

怠速及高速，机器整体无大的振动。

三、其他：不合格的机器，应贴上标贴，标明不合格原因，送到返修人员处返修，并在二次维修过程中需对出现的问题做记录，以便品质部对问题进行统计和分析。

机械设备安装与调试指南在当代制造业中，机械设备的运用得到了广泛的应用。

机械设备的安装与调试是机械工程师需要掌握的重要技能之一。

在本文中，我们将探讨机械设备安装与调试的指南，包括安装前的准备工作、机械设备安装的步骤以及设备安装后必要的调试工作。

一、安装前的准备工作在进行机械设备安装前，需要做好以下几个方面的准备工作：1.安装环境及条件确认。

安装机械设备的环境和条件决定着设备的使用效果。

因此在进行机械设备安装前，需要确认机械设备的使用环境是否符合要求，比如，周围是否有电源、气源、水源等，这些都需要进行充分的考虑。

2.施工图纸的认真研究。

施工图纸分析可以更加直观地了解机械设备的结构和组成部分，这样有利于在安装时理清设备组成信息，方便机械工程师进行安装和调试。

3.确定安装人员。

安装机械设备的人员需要有机械类的专业知识，同时要保持良好的工作态度和高度的责任心。

因此，需要在安装前确定好安装人员。

二、机械设备安装的步骤在上述准备工作完成后，可以开始进行机械设备的安装工作。

机械设备安装的步骤如下：1.基础及支撑的设置。

机械设备在安装前需要设置基础及支撑部位，使其稳定可靠。

2.设备组装。

在进行设备组装时，需要严格遵守拆解装配顺序，注意设备组装位置、连接方式及紧固件的选择和连接。

3.接口连接。

接口连接是设备组装固定的适当完结段落，确保设备的各部分互相配合。

接口连接的安装顺序可按照设备的启动流程进行选择。

4.紧固部件的紧固。

紧固部位的紧固是设备安装中不可忽略的部分。

需要在紧固过程中，按照螺纹的使用标准，制定正确的紧固标准，以确保设备的安装牢固可靠。

三、设备安装后必要的调试工作在机械设备安装完成后，还需要进行必要的调试工作，以确保机械设备的正常使用。

1.检查设备的质量状况。

对机械设备进行检查，包括外观有无异常，设备功能是否正常等等，以确保机械设备符合要求。

2.进行设备运行试验。

安装机械设备后需要进行设备运行试验，以确保设备运行正常，满足系统要求。

玉米收割机的应用十分广泛，因为我国的玉米种植面积越来越大，玉米的产量也越来越大，在种植和收割季节来临之前，我们先做好功课了解清楚收割机的工作原理，就会在操作的时候得心应手提高生产效率。

收割机图片：工作原理玉米收割机主要有割杆装置、输送装置、液压升降器等组成。

作业时，机器沿玉米垄方向前进，割刀将玉米秸秆割掉，秸秆通过上、中、下三条输送链条右侧方向输出，并自然摆放，完成收割。

动力的分离是驾驶员操作拖拉机的液压升降系统，把主机往上提升到所停留的位置后，两根B型三角带就会停止转动，切断柴油机的动力输入，实现动力的分离，割刀和输送带就会停止转动。

反之就会处于工作旋转状态。

安装调试1：检查拖拉机的前保险杆是否水平，不水平时，要先校正后，再安装升降架。

2：把升降架安装在拖拉机的保险杆上，然后用压板通过螺丝压紧，再把两根斜拉扁铁的一端连接在升降架上，另一端和焊接在拖拉机大梁上的连接座相连接固定。

确保该机有很好的稳定性。

3：主机与升降机的连接是通过主机上的四个U型卡和升降架下部的两个前支撑，升降架上部的两个U型卡再通过四个圆柱销，两个活动升降板把主机和升降架连接在一起。

4：柴油机和收割机减速箱连接两根B型三角带，安装后，不要把涨紧轮压的太紧，在正常收割的情况下，只要不出现三角带打滑现象即可。

5：装配结束后，应空转运转5分钟，再高速运转6分钟，检查各部件无异常后，可以大田作业。

6：割茬高低的调整是靠升降架的调整螺杆来实现的。

在收割前，先把割刀调整到接触土壤地面，然后锁紧螺杆进行试割一段，看割茬情况是否合适，如果不合适，再进行调整以达到要求后即可开始收割。

7：由于收割机是右侧输送，在大田收割时，提高效率的收割方法是围绕地块转圈收割。

割灌机操作规程1适用范围本文件规定了绿地割灌机的操作方法及操作过程注意事项。

本文件适用于割灌机的操作。

2 操作规程要求2.1运行前的准备2.1.1割灌机作业环境的要求割灌机作业应在天气晴朗、无浓雾、无雨、无雪、无雷电、无大风、绿地干燥不湿滑的春、夏、秋季白天进行作业。

并要认真清理灌木、树丛，确保无其他障碍物；2.1.2割灌机状态的规定a、要使用的割灌机必须各紧固件紧固牢靠，无松动、无滑脱扣，转动件转动良好无发卡现象；b、刀片紧固牢靠，防护装置安装牢固；c、机器运转正常，无杂音、无漏油；d、割灌机整体完好，无缺失、无破损。

e、每次连续作业时间不能超过30至40分钟，然后要有10到20分钟的休息时间。

一天的作业时间应限制在两个小时以内。

2.1.3操作人员状况及劳保穿戴的要求a、操作人员身体健康、情绪正常、精力充沛、未服感冒药、无饮酒；b、操作人员穿戴结实、不易滑的鞋，戴结实的手套，作业帽（坡地作业时要戴头盔），戴防尘眼镜或面部防护罩，戴耳塞（特别长时间作业时）。

C、务必携带以下用品：产品附属工具及钢锉；装在适当容器里的燃料；替换用的刀片；标志作业区域的用具（绳索、木牌）；砍刀、手锯（铲除障碍物时用）；哨子（共同作业或遇紧急情况时使用）。

D、不准穿裤脚宽大的裤子或赤脚、穿凉鞋、草鞋等作业。

2.1.4设备交接班的规定a、运行中交接班预交人必须保证割灌机运转正常，有异常需排除后向下班人交接，班长监督。

异常问题出现、原因不明、不影响割灌机安全运行时，应向接班人交代清楚；b、停运的割灌机交接必须将设备各部位清扫干净，存在问题的交代清楚，班长监督。

2.1.5设备启动前检查准备工作a、安装好手柄，注入机油、燃料，检查机油标尺及燃油量，按标准要求配比加注；b、认真检查机体各部，确认没有螺丝的松动、漏油、损伤或变形等异常情况。

c、确认刀片没有崩刃、裂口、弯曲之后方可使用。

D、刀片螺丝拧紧后，要先用手转动刀片检查一下有无山南、上下摆动或异常声响。
