酒店的无线覆盖工程案例,天馈式无线覆盖

某酒店无线网络覆盖方案设计1、网络无线覆盖项目需求：某酒店有两栋4层楼，每个楼层以隔间形式组成，房间与房间相连，留有走廊进行连接，形成密集酒店场所。

酒店部署无线WiFi覆盖，主要是为客人提供切实可用的、稳定的无线网络环境，很多客人会在休息、娱乐时需要连接到网络从网络获取资源。

对网络的应用从原来的固定位置获取，到随时随地的移动获取信息、，从有线到无线。

相应的无线网络的规划、建设要求为：1规模网络部署，集中、智能化管理。

员工集中的区域密集部署、支持大容量信息传输。

2、室内统一覆盖，无缝漫游：方便灵活的室内部署：对于室内不方便部署以太网的区域，可以采用无线MESH的方式进行覆盖。

3、超强的性能和流量支持，I1n产品要求;4、稳定性：抗干扰、接入性能稳定可靠的无线网络5、与有线网络无缝融合（转向安全、稳定、冗余）6、统一用户接入控制策略，保障网络安全性7、简单智能的多媒体业务QoS保证，避免复杂的参数设置和管理。

2、无线网络覆盖方案设计：3、某酒店某一楼层无线ap点位图根据前述酒店的具体需求，我们建议使用RUCkUS公司的无线局域网解决方案。

RUCKUS是无线网络解决方案的专业厂商，作为新一代代无线局域网技术的代表，RUCkUS产品采用了不同于传统AP全向天线的BeamFIex智能天线技术、SmartCast和F1eXMaSter（集中管理系统）+AC+AP构架。

智能天线矩阵系统由多根水平和垂直极化天线组成,可以提供4096种天线模式,系统控制软件利用构建在802.IMAC层协议中的反馈机制不停的为每一个接受设备调整天线模式。

通过为每一个接受设备选择一个优化的天线阵列，BeamF1eX能够扩展无线覆盖范围和更高的通讯速度，并支持高密度的用户接入。

SmartCaSt技术包括组播流量处理技术、智能QOS和基于"识别应用”的流量自动分类能力。

SmartCaSt的智能模糊控制技术能够从所有流量中自动的识别和区分流量类型，自动的为不同类型流量标记服务类型。

酒店无线覆盖系统方案（河南某酒店无线覆盖系统）深圳安信网络系统有限公司2011年8月目录：一、项目背景二、系统要求三、系统结构图四、产品介绍五、设备清单一、项目背景当今互联网的高速发展，移动互联网的兴起，各种手持移动终端设备如：手机，PDA，平板电脑，电子书等的大量普及，都需要无线Internet上网服务，对于一个高档酒店来说，高速Internet接入也成为一个酒店的标准服务项目。

基于此，酒店无线宽带接入也就成为很多酒店的一个重点投入服务项目，相对应传统的有线上网，无线上网有众多的优点，如：1、无线wifi上网是众多手持移动终端的标配，无线宽带可以服务于众多终端宽带上网需求；2、相对于高档酒店来说，无线相比有线有施工容易，省掉很多拉线布线的繁琐，基本一台设备就可以覆盖大的区域；3、软硬件维护简单，安全便利；二、系统需求根据和客户的交流了解到，酒店无线宽带覆盖的基本情况是：1、环境介绍：酒店总共8层，楼长60多米，呈弧形，每层楼设有办公室，32间客房，每个楼层都有一个机房，做有线汇聚点，无线需要覆盖到酒店大厅，办公室，走廊，部分客房等。

2、系统需求：酒店最大客户接入容量为200多个客户终端同时无线接入，支持各种主流安全加密认证方式，对不同客户端需要不同的带宽，访问策略，权限管理；在正常情况下需要保证每个客户的正常上网，浏览网页，收发邮件，实时聊天工具，游戏，视频等上网需求。

三、系统结构图通过上面的系统需求分析，我们做一个简单的方案系统结构图如下：通过酒店的环境和客户的系统需求分析，做出如上无线宽带覆盖示意图，系统采用深圳安信网络系统有限公司的运营级基站系统设备AS5203BS，设备支持3个无线模块单元，每个单元都可以工作在IEEE802.11A/B/G三种模式，提供最高速率54Mbps，三个单元总共提供3*54Mbps最大带宽，基本满足200多个终端用户上网需求；配置16dBi增益，60度外接板状天线，无线信号强，穿透力强，保证无线信号覆盖到酒店每个地方。

宾馆客房无线网络解决方案如今,宾馆客房的无线局域网已成为住客做选择的重要参考因素，宾馆无线改造逐渐成为一种风尚。

对宾馆来说,一方面想跟上潮流提高用户体验,一方面又担心无线改造带来的施工、布线等一系列工程影响正常营业。

因而，无线改造的易于部署、快捷成为宾馆考虑的重要因素.专为宾馆等这类小型独立空间设计的无线优质入室覆盖方案,帮助宾馆解决了易于部署的问题，无需拉线，无需改变原有网络架构,十分便捷。

同时实现统一客服无线网络设备管理、并实现更贴近用户的策略管理．不过对于宾馆来说，除了施工问题,它还有其房间结构的特殊性，要实现良好的信号覆盖,让用户流畅上网,并非易事。

宾馆的客户，奔波一天后，总想懒在宾馆床上收下邮件、上网逛逛，但是无线信号却经常时断时续,哭笑不得的是门口信号却不错。

因此,最来越多的客户订宾馆时，一定要先了解这个宾馆无线网络是否能够满足个人需求,再下单预订。

宾馆门口的信号为什么比床上好?这是由无线信号的入室方式决定的。

传统的方法是,无线接入点（ＡP)放置在走廊的天花板上,一个AP一般覆盖几个房间。

但是,由于宾馆房间十分密集,卫生间基本都在门口,无线信号从走廊进入房间时,要穿过卫生间墙壁、房间走廊，才能到达室内写字台或者床上，这势必会造成信号的衰减.另外，房间密集也造成信号之间的冲突，使得数据传输常常出现错误，影响用户体验.考虑到上面这些问题,基于８0２.１1n标准的高性能无线接入点设备不仅要安装方便，而且抗干扰性好,性价比高,能为宾馆、宿舍、医院等提供理想的无线入室网络覆盖方案。

传统楼道安装AＰ覆盖效果差强人意,客户体验较差,既然宾馆提供了无线覆盖服务，如果不能真正的提高客户体验，将是个失败的投资.盒式AP采用标准的86盒设计,能够完美契合宾馆墙上的面板,且外形美观,不会破坏现有环境。

宾馆现有的网络架构不需要做任何改变，完成整个安装过程,完全不影响正常营业。

信号进入室内，保证了信号的强度,但由于宾馆、宿舍、医院等房间密集,相邻房间的信号仍然可能相互干扰。

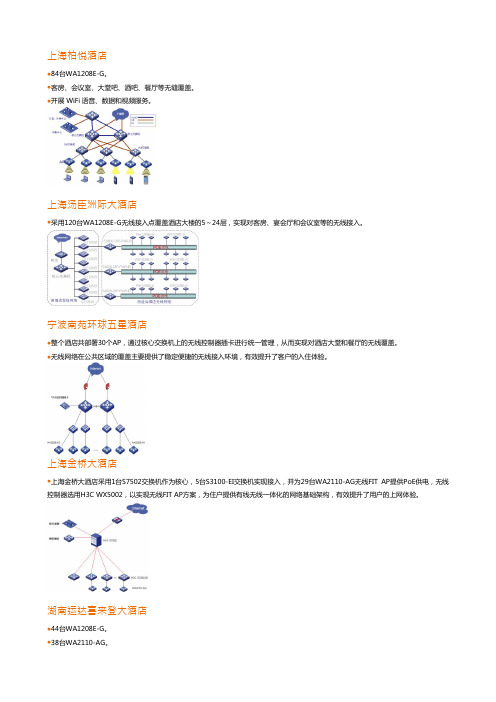

上海柏悦酒店●84台WA1208E-G。

●客房、会议室、大堂吧、酒吧、餐厅等无缝覆盖。

●开展WiFi语音、数据和视频服务。

上海汤臣洲际大酒店●采用120台WA1208E-G无线接入点覆盖酒店大楼的5～24层，实现对客房、宴会厅和会议室等的无线接入。

宁波南苑环球五星酒店●整个酒店共部署30个AP，通过核心交换机上的无线控制器插卡进行统一管理，从而实现对酒店大堂和餐厅的无线覆盖。

●无线网络在公共区域的覆盖主要提供了稳定便捷的无线接入环境，有效提升了客户的入住体验。

上海金桥大酒店●上海金桥大酒店采用1台S7502交换机作为核心，5台S3100-EI交换机实现接入，并为29台WA2110-AG无线FIT AP提供PoE供电，无线控制器选用H3C WX5002，以实现无线FIT AP方案，为住户提供有线无线一体化的网络基础架构，有效提升了用户的上网体验。

湖南运达喜来登大酒店●44台WA1208E-G。

●38台WA2110-AG。

●1台WX5002-128。

●一套网管系统。

●集中式瘦AP架构，无缝快速漫游。

●内、外网隔离。

上海瑞士宏安集团●140台FIT AP。

●2台无线控制器。

●采用集中式管理架构。

重庆和府饭店●10台WA1208E-AG覆盖饭店的大厅和吧台，方便客人无线上网。

●和府饭店是一家四星级标准的，集客房、餐饮、娱乐、会议、度假、休闲于一体的大型商务旅游酒店。

锦州黑马大酒店●使用24台WA1208E-AGP型AP实现对酒店的无线覆盖。

●通过WX3024有线无线一体化交换机实现PoE远程供电。

●有线部分采用S3600交换机进行三层接入，实现有线无线灵活接入。

天馈安装导致的无线覆盖问题的分析及解决摘要：良好的无线覆盖不但来自于建设初期的规划、勘宗设计，同样与无线基站施工质量密不可分。

天馈系统是基站无线侧的重要组成部分，天馈系统的安装也关系到移动网络的质量，特别是由于安装工程施工不规范，就可能引起显著的无线覆盖问题，带来通信故障，同时也为后续网络运维埋下隐患。

关键词：天馈安装；无线覆盖；分析与解决天馈线系统是由天线和传输连线（也称馈线）组成。

它的技术性能、质量指标直接影响到共用天馈线系统的各微波波道的通信质量。

一、现地安装工程设备的搬运和设备捆包材的拆卸。

因设备重量大，在移动，搬运，拆卸时具有危险性。

另外发射机为精密设备、含有一部分不抗震动、撞击的部品。

需要移动，搬运，拆卸等时请委托专业厂家来进行。

如高山发射台时要对捆包材料特殊处理，如木箱要经过熏蒸等处理后才能运输。

设备包装拆除过程中按包装方式对应拆除.严禁蛮力拆除防止损坏设备。

机械部分和电气部分设备的复原。

现地工程开始后工程人员首先根据现地布局图和现地作业指示书等技术资料先对发射机进行复原。

设备的复原要满足电气装置安装工程施工及验收规范的要求。

接地要采用建筑物内设置铜板与发射机的地线连接，最后铜板和建筑物的地线连接的方法，不能根据建筑物周围多点接地来降低接地阻抗。

防雷变压器的设计，防雷变压器初级(380V)采用△接法，次级(220V)采用Y接法，变压器的初级和次级有屏蔽。

屏蔽和次级的地线连接，发射机的地线和防雷变压器的地线连接并与建筑物的大地连接到‘起。

供电系统的连接，工程人员首先根据说明书和现地作业指示书内电气配线图对现地设备的各单元进行配线，要确认连线有无错误，与图纸标注要相符，各端子标签与连接端子正确，所有螺丝要完全拧紧。

馈管的加工与连接，喉箍和抱箍拧紧，馈管间隙在lmm以内，工程人员根据现地布局图对馈管的尺寸及布局测量，并进行预加工，并对馈管连接处进行打磨保证良好的接地，插芯安装时要确认插芯连接紧凑，无松动。

林昌盛威（北京）科技有限企业4月酒店无线覆盖处理方案伴随全球信息技术和无线网络旳高速发展, 人们对无线上网旳需求越来越强烈, 客人除了住宿、餐饮、休闲之外, 网络也成了生活不可缺乏旳一部份。

客人带着智能手机、iPad 平板前来消费, 规定能随时随地上网浏览、QQ和微信。

“唱KTV先问无线网络密码, 为留住客人KTV被迫装WiFi”可以看出, 目前移动3G上网流量费很贵, 因此消费场所提供免费旳无线WiFi上网成为人们旳首选。

提供优质旳无线信号和良好旳上网体验, 已经成为最基本旳服务功能之一。

有线网络无线网络无线网络和有线网络优缺陷对比:优点网速快并且稳定移动性和灵活性好, 安装便捷, 易于扩展缺点线多并且乱, 安装维护麻烦网速、稳定性、安全性低于有线网络维护性线路轻易损坏和老化, 维护不易维护简朴, 维护成本低伴随技术旳发展, 无线网络速度不停提高, 在平常上网和一般办公领域, 无线网络逐渐取代有线网络。

一、无线覆盖处理方案无线网络覆盖重要有三种不一样类型旳覆盖方案, 一类为室内覆盖方案, 一类为室外覆盖方案, 一类为室内+室外覆盖方案。

2.4G无线WiFi真正互不干扰旳只有1.6.11这3个信道, 假如在一种区域使用众多旳小无线路由器, 会产生同频干扰, 导致无线信号不稳定、掉线、网速低。

选择合理旳无线覆盖方案, 对无线信号质量和稳定性起决定性作用。

无线覆盖方案对比: （以酒店100个房间为例）乐词吸顶ap,功率可以调整, 在信号差旳地方, 放大功率, 在信号好旳地方, 减小功率。

同面板ap同样都支持AC软件控制管理, 以便顾客旳安装和维护。

1、室内无线覆盖处理方案:LC300ap吸顶AP是目前最常用旳覆盖方案, 其特点是：安装简朴, 成本低, 能有效防止同频干扰。

吸顶ap安装在楼道, 施工简朴, 无线信号穿透到楼道两边旳房间, 不用对每个房间进行施工, 也防止了设备装在客房轻易损坏。

整个方案设备少, 故障点少, 运行稳定, 安装调试好后常年不用维护。

WLAN天馈线系统案例说明WLAN (Wireless Local Area Network) 天馈线系统是一种用于无线网络通信的关键组件，它能够有效地传输无线信号，提供更广范围的覆盖，增强网络性能和稳定性。

在实际应用中，WLAN 天馈线系统有着广泛的应用场景，如企业办公楼、校园、酒店、商场、机场等各种公共场所。

本文将以一家企业办公楼的 WLAN 天馈线系统为例，详细介绍其系统组成、应用优势和性能特点。

案例背景：企业办公楼位于城市商业区，总共有10层楼，共有500多名员工在此办公。

由于传统有线网络无法满足员工日益增长的网络需求，企业决定升级网络建设，引入WLAN天馈线系统，以提供更稳定、更高速的网络服务。

系统组成：1.天线：WLAN天馈线系统的核心组件之一，用于接收和发送无线信号。

在企业办公楼的每层楼都设置了天线，以保证无线信号的覆盖范围和信号质量。

2.天线支架：用于固定和支撑天线，确保天线的稳定性和可靠性。

3.驻波比仪：用于测试和监测天馈线系统的性能，如信号强度、驻波比等参数。

4.天馈线：用于连接天线和无线设备，传输无线信号。

5.网络设备：如路由器、交换机等，用于管理和控制网络通信。

应用优势：1.提供更广泛的覆盖范围：通过布置多个天线，可以实现整个办公楼的无死角覆盖，满足员工在不同区域的网络需求。

2.增强网络性能和稳定性：天馈线系统能够提供稳定的无线信号传输，减少信号干扰和丢包率，提升网络连接速度和质量。

3.节省布线成本：相比传统有线网络，WLAN天馈线系统无需铺设大量网络线缆，可降低网络建设和维护成本。

4.灵活便捷的管理和配置：通过网络设备管理软件，管理员能够方便地对天馈线系统进行监控、配置和管理，提高网络运维效率。

性能特点：1. 高传输速率：WLAN 天馈线系统支持最新的无线网络标准，如802.11ac，能够实现高达 1Gbps 的传输速率，满足多用户同时在线的需求。

2.强抗干扰能力：天馈线系统采用多种技术，如信道选择、频率跳变等，能够有效抵抗无线信号干扰，确保网络通信的稳定性和可靠性。

天馈式覆盖方案天馈式覆盖，顾名思义是采用AP，加馈线，加吸顶天线来搭建无线网络。

从而起到减少AP的使用来减少同频干扰。

工作原理：天馈式覆盖采用的AP均为大功率工业级无线AP，功率是一般家用无线路由器的7-8倍，是一般吸顶式AP的5-6倍，大功率是保证覆盖效果的基本。

功率越大，穿透的效果就越好。

馈线为铜芯线，避免信号在传输过程中衰减严重的问题。

吸顶天线为无源件，即不需要供电来运行，这样吸顶天线就不易损坏，老化速度相对较慢，最大的特点是吸顶天线仅用于发射AP的信号，不会占用额外的信道，一层楼一个AP不管AP外接2个还是4个吸顶天线，都不会占用额外的信道，就完全避免了同频干扰。

天馈式覆盖方案，一般一个工业级无线AP外接2-4个吸顶天线，覆盖16-24个房间。

以中间为走廊，两边为房间的酒店宾馆为例，设备安装在走廊，信号透过两边的墙覆盖到房间里面。

采用天馈式方案，能很好的避免同频干扰。

作用：天馈式覆盖一般运用于酒店、宾馆、写字楼这些房间数比较多，上网人数比较多的环境。

因为酒店、宾馆等网络的终端使用是手机、平板，所以传统的有线网络覆盖已意义不大而逐渐被无线网络锁替代。

而用于酒店无线覆盖的方案与设备也有很多，例如吸顶式或者面板式的覆盖方案，每个AP会占用一个信道，2.4G无线WiFi真正互不干扰的只有1、6、11这3个信道，AP信道重复就会产生同频干扰，影响无线连接的稳定性。

简单的说2.4G无线WiFi频段太拥挤，容易同频干扰。

而同频干扰是AP界的难题，天馈式覆盖是以同面积同环境的基础上，使用的设备在机种方案中是最少的而最大限度的杜绝了同频干扰，得到广泛使用。

天馈式覆盖方案：AP和吸顶天线安装在楼道，施工简单，无线信号穿透到楼道两边的房间，不用对每个房间进行施工，也避免了设备装在客房容易损坏。

整个方案设备少，故障点少，运行稳定，安装调试好后常年不用维护。

在每一楼层放置一套无线AP，无线AP通过POE供电于机房相连，无线AP通过馈线连接吸顶天线安装在走廊，每个天线相距10-20米，每个天线覆盖6-10个房间，接2-4个吸顶天线能覆盖16-24个房间。

目录1.1系统概述 (2)1.2设计原则 (2)1.3系统设计 (2)1.3.1系统组成 (2)1.3.2工作原理 (3)1.4系统功能 (3)1.5系统使用 (4)1.6系统估算 (5)----------------------------精品word文档值得下载值得拥有---------------------------------------------- -------------------------------------------------------------------------------------------------------------第1章无线对讲系统1.1 系统概述上宅.公园世纪大酒店地下一层，地上四层，本无线对讲系统应能够覆盖该酒店所要求区域，覆盖率达到95%。

本系统为中继台组成的酒店对讲机中继转发无线覆盖系统，由主站和对讲等天馈组成，通过发射合路器、接收分路器经同轴电缆，功率分配合成器及多付天线分布克服建筑结构对电磁波造成的屏蔽或较大的衰减，形成多个楼层区域覆盖集合，达到整个酒店区域的覆盖。

本系统覆盖是为了让四个信道分别分配给酒店的保安部、客服部、物业部、收银部使用。

每个部门独立占用一个信道，系统中的对讲机均编程设置上述四个部门的信道，通过选择信道，便于各部门人员相互通话（在保修期间，还有利于系统设备之间的调配）。

1.2 设计原则1 、在保证质量系统的前提下,尽可能以最低造价方式设计方案；2 、合理设定天线的位置、数量和输出功率，保证使用较少的天线，较小的输出功率，来达到良好的覆盖效果；3 、楼内信号辐射到楼外10-15米处时信号电平将下降到-85dBm；4、电磁环境卫生计算按联合国世界卫生组织与中华人民共和国国家标准GB9175-88<环境电磁卫生标准>,微波辐射一级卫生标准为10uw/cm2；5 、同时考虑施工比较容易实现及施工效率；6、为建立较完美的无线覆盖网络，在设计时应兼顾边缘场强的计算，保证不会产生明显的信号泄漏；7 、考虑将来扩容的需要，中转台保留一定的功率余量。

室内无线网络信号覆盖方案
一、室内无线网络覆盖需求分析
酒店、高层写字楼等用户密度高，对带宽要求较高的场所，或室内移动办公需求较高的用户区域，通常需要在室内做无线信号覆盖。

二、室内无线网络覆盖解决方案
我们通常提供这种室内无线宽带信号覆盖方案：
1、室内天馈覆盖方案：即在室内部署若干个无线AP，对目标覆盖区域进行信号覆盖；
三、室内无线网络信号覆盖典型应用
宾馆酒店客房、公共区域信号覆盖
学校教学楼无线网络
工厂生产车间办公网络搭建
写字楼办公网络
展览馆无线信号覆盖
四、室内无线覆盖产品推荐及选购要点
室内无线信号覆盖，建议选用NG-Wifi 无线AP/网桥,配合室内吸顶天线或室外定向天线。

室内覆盖项目中通常会根据现场情况，使用信号分路器、信号放大器等无源天馈附件。
