精密机械设计课程设计报告

精密机械设计课程设计报告
精密机械设计课程设计报告

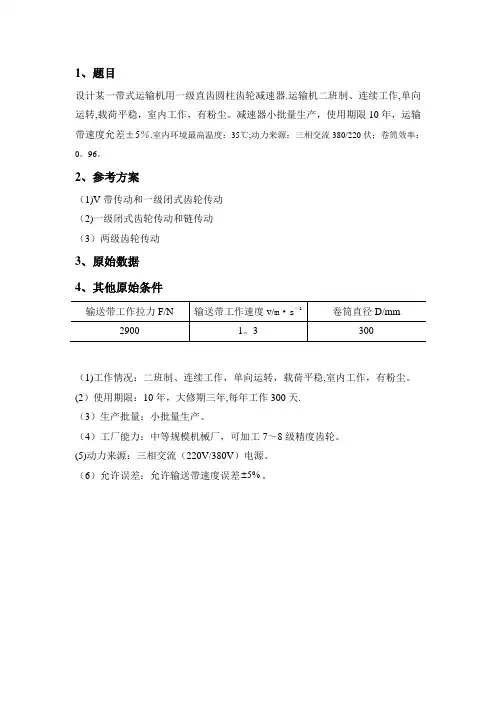

1、题目

设计某一带式运输机用一级直齿圆柱齿轮减速器。运输机二班制、连续工作,单向运转,载荷平稳,室内工作,有粉尘。减速器小批量生产,使用期限10年,运输带速度允差±5%。室内环境最高温度:35℃;动力来源:三相交流380/220伏;卷筒效率:0.96。

2、参考方案

(1)V带传动和一级闭式齿轮传动

(2)一级闭式齿轮传动和链传动

(3)两级齿轮传动

3、原始数据

4、其他原始条件

输送带工作拉力F/N 输送带工作速度v/m·s-1卷筒直径D/mm 2900 1.3 300

(1)工作情况:二班制、连续工作,单向运转,载荷平稳,室内工作,有粉尘。(2)使用期限:10年,大修期三年,每年工作300天。

(3)生产批量:小批量生产。

(4)工厂能力:中等规模机械厂,可加工7~8级精度齿轮。

(5)动力来源:三相交流(220V/380V)电源。

(6)允许误差:允许输送带速度误差5%

一、 传动装置的总体设计

1、 确定传动方案

本次设计选用的带式输送机的机械传动装置方案为V 带传动和一级闭式齿轮传动,其传动装置见下图。

图1 带式输送机的传动装置示意图

F :运输带拉力; V :运输带速度; D :卷筒直径

2、 选择电动机

(1) 选择电动机的类型

按工作要求及工作条件选用三相异步电动机,封闭自扇冷式结构,电压380V ,Y 系列。

(2) 选择电动机的额定功率

① 带式输送机的性能参数选用表1的第 6组数据,即: 输送带工作拉力F/N

输送带工作速度v/m ·s -1

卷筒直径D/mm

2900

1.3 300

表一

工作机所需功率为:

kW k Fv w 77.3s 1.3m N 9.2P -1=??==

②从电动机到工作机的传动总效率为:2

12345ηηηηηη=

其中1η、2η、3η、4η、5η分别为V 带传动、齿轮传动、滚动轴承、弹性套

柱销联轴器和滚筒的效率,查取《机械基础》P 459的附录3 选取1η=0.95 、2η=0.97(8级精度)、3η=0.99(球轴承)、4η=0.995、5η=0.96

故22123450.950.970.990.9950.960.8609664143520.862ηηηηηη==????=≈ ③ 电动机所需功率为

kW kW

P w

d 374.4862

.077.3P ==

=

η

又因为电动机的额定功率ed d P P ≥

查《电机型号大全》,选取电动机的额定功率为5.5kW ,满足电动机的额定功率 d ed P P ≥。 (3) 确定电动机的转速

传动滚筒轴工作转速:m in /803.8230014.31000

603.11000601r mm

s m D v n w =????=??=

-π 查《机械基础》P 459附录3, V 带常用传动比为i 1=2~4,圆柱齿轮传动一级减速器常用传动比范围为i 2=3~5(8级精度)。根据传动装置的总传动比i 与各级传动比i 1、i 2、…i n 之间的关系是i=i 1i 2…i n ,可知总传动比合理范围为i=6~20。 又 因为

w

m

n n i =,

故 电动机的转速可选择范围相应为

min /06.1656min /818.496r n r ≤≤

符合这一范围的同步转速有750r/min 、1000r/min 和1500r/min 三种。 (4) 确定电动机的型号

选上述不同转速的电动机进行比较,查《电动机型号大全》及相关资料得电动机数据和计算出总的传动比,列于下表:

方案电机型号额定

功率

kW

电机转速r/min 电机

质量

kg

参考

价格

(元)

总传动比同步

转速

满载

转速

1 Y132S-4 5.5 1500 1440 68 101017.183

2 Y132M2-6 5.5 1000 960 85 1398 11.594

3 Y160M2-8 5.5 750 720 115 2050 8.695

表二

为降低电动机重量和价格,由表二选取同步转速为1500r/min的Y系列电动机,型号为Y132S-4。

查《电机型号大全》,得到电动机的主要参数以及安装的有关尺寸(mm),见以下二表:

型号额定

功率

额定

电流

满载

转速

效率

功率

因数

堵转转矩堵转电流最大转矩振动

速度

重量

额定转矩额定电流额定转矩

kW A r/min%COSФ倍倍倍mm/s kg 同步转速1500r/min 4 级

Y132S-4 5.511.6144085.50.84 2.27.0 2.3 1.868

表三

电动机的安装及有关尺寸(mm)

中心

高H(m m) 总高度h 总长L1

底脚安装尺

A×B

地脚螺

栓孔直

径K

轴伸尺

D×E

键公称

尺寸

F×H

132 315 475 216×140 12 38×80 8×100

表四

3、传动装置的总传动比的计算和分配

(1)总传动比 17.183

(2)分配各级传动比

各级传动比与总传动比的关系为i=i1i2。根据V带的传动比范围i1=2 ~ 4 ,初选i1=3.4366,则单级圆柱齿轮减速器的传动比为5,符合圆柱齿轮传动一级减速器传动比范围i2=3~5(8级精度),且符合了在设计带传动和一级圆柱齿轮减速器组成的传动装置中,应使带传动比小于齿轮传动比,即i带

(1) 计算各轴输入功率

① 0轴(电动机轴)的输出功率为:

kW

P P ed 5.50==

②1轴(减速器高速轴)的输入功率:从0轴到1轴,经过V 带传动和一个联轴器,所以:

kW kW P P ed 225.595.05.51=?==带η

③ 2轴(减速器低速轴)的输入功率:从1轴到2轴,经过一对轴承,一

对齿轮传动,一对齿轮啮合传动,所以:

kW kW P P 018.597.099.0225.51

2=??==齿承ηη ④ 3轴(滚筒轴)的输入功率:从2轴到3轴,经过一对轴承,一个联轴

器,所以:

kW kW P P 943.4995.099.0018.523=??==联承ηη

(2) 计算各轴转速

① 0轴(电动机轴)的转速: m i n /1440r n n m == ② 1轴(减速器高速轴)的转速:

1

111m i n 019.4194366

.3m in 1440/--?=?==r r i n n m

③ 2轴(减速器低速轴)的转速:

1

121212m i n 804.835

4366.3min 1440--?=??===r r i i n i n n m ④ 3轴(滚筒轴)的转速:

1

121212

3min 804.835

4366.3min 1440--?=??====r r i i n i n n n m (3) 计算各轴转矩 ① 0轴(电动机轴)的转矩:

m N r kW

n P M ?=??==-476.36min

14405.59550/95501

000

② 1轴(减速器高速轴)的转矩:

m N r kW

n P M ?=??==-085.119min

019.419225.59550/95501

211 ③ 2轴(减速器低速轴)的转矩: m N r kW

n P M ?=??==-833.571min

804.83018.59550/95501

222 ④ 3轴(滚筒轴)的转矩:

m N r kW

n P M ?=??

==-286.563min

804.83943.49550/95501

333

把上述计算结果列于下表: 参数 轴名 输入功率 (kW )

转速(r/min) 输入转矩 (N.m ) 传动比 传动效率

轴0(电动机轴) 5.5 1440 36.476

3.4366

0.95

轴1(高速轴)

5.225

419.019

119.085

5

0.9603 轴2(低速轴) 5.018

83.804

571.833 1

0.98505 轴3(滚筒轴)

4.943

563.286

表五

二、 传动零件的设计

1、 箱外传动件设计(V 带设计) (1)计算设计功率P d

ed A d P K P =

根据V 带的载荷有轻微振动,二班工作制(8小时),查《机械设计与创新》P 146表10-5,取K A =1.3。

即kW kW P K P ed A d 15.75.53.1=?==

(2)选择带型

普通V 带的带型根据传动的设计功率P d 和小带轮的转速n 1按《机械设计基础》95P 图6-9选取。根据算出的P d =7.15kW 及小带轮转速n 1=1440r/min ,查图得:1d d =112~140可知应选取A 型V 带。

A 型V 带数据:

(3)确定带轮的基准直径并验证带速

由《机械设计基础》95P 图6-9查得,小带轮基准直径为112~140mm (d dmin =75mm ),则取d d1= 125mm> d dmin .(d d1根据《机械设计基础》90P 图6-4查得)

4366.31

2

1==

d d d d i ,所以mm mm d d 575.4294366.31252=?= 根据《机械设计基础》90P 图6-4查得“V 带轮的基准直径”,得2d d =425mm ① 误差验算传动比: 434.3%)

11(125425

)1(12=-?=-=εd d d d i 误(ε为弹性滑动

率)

误差 %5%076.0%1004366

.3|

4366.3434.3|%100||11<=?-=?-=

i i i i 误 符合要求

② 带速 s m n

d v d /42.91000

601440

1251000

601=???=

?=

ππ

满足s m v s m /30~25/5<<的要求,故验算带速合适。

(4)确定中心距离、带的基准长度并验算小轮包角

由式)(2)(7.021021d d d d d d a d d +≤≤+ 可得)425125(2)425125(7.00+?≤≤+?a 即11003850≤≤a ,选取0a =800mm 所以有:()0

2

212

1004)(2

2a d d d d a L d d d d d ++

++

()()mm mm 063.24928004125-425425125280022

=???

??

??+++?=π

由《机械设计基础》85P 表6-2查得d L =2500mm 实际中心距: mm L L a a d d 9685.8032

063

.24922500800200=-+=++

= 120544.1585.579685

.803125

4251805.57180121>=?--=?--=a d d a d d

符合要求。 (5)确定带的根数z

查机械设计手册,取P 1=1.92KW 。

由《机械设计基础》P 96表6-7查得,取Ka=0.95 由《机械设计基础》P 85表6-2查得,K L =1.03 则带的根数806.303

.195.092.115

.71=??==

L a d K K p p z

所以z 取整数为4根 (6)确定带轮的结构和尺寸

根据V 带轮结构的选择条件,Y132S-4型电机的主轴直径为d=38mm ; 由《机械设计与创新》P142 ,“V 带轮的结构”判断:当3d <d d1(125mm)<300mm ,可采用H 型孔板式或者P 型辐板式带轮,这次选择H 型孔板式作为小带轮。

由于d d2>300mm ,所以宜选用E 型轮辐式带轮。

总之,小带轮选H 型孔板式结构,大带轮选择E 型轮辐式结构。 (7)确定带的张紧装置

选用结构简单,调整方便的定期调整中心距的张紧装置。 (8)计算压轴力 计算预紧力:

N qv K zv P F a d 674.16342.91.01-95.05.242.9415.750015.25002

20=?+??? ?????=+???

? ??-= 上面已得到 544.1581=a ,z=4,则:

N a zF F 506.12862

544.158sin 674.163422sin 210=???==∑

(9)带轮的材料 选用灰铸铁,HT200。

2、 减速器内传动件的设计(齿轮传动设计) (1)选择齿轮材料、热处理方法及精度等级

① 齿轮材料、热处理方法及齿面硬度

因为载荷中有轻微振动,传动速度不高,传动尺寸无特殊要求,属于一般的齿轮传动,故两齿轮均可用软齿面齿轮。查《机械基础》P 322表14-10,小齿轮选用45号钢,调质处理,硬度260HBS ;大齿轮选用45号钢,调质处理,硬度为220HBS 。

② 精度等级初选

减速器为一般齿轮传动,圆周速度不会太大,根据《机械设计学基础》P 145表5-7,初选8级精度。 (2)设计齿轮

查《精密机械设计基础》121P 表7-2得: ① 齿数

小齿轮齿数一般在20~40之间,所以:201=z

10020512=?==iz z

为了使两齿轮数互质,最终取:1012=z ② 模数m

模数一般取标准模数:3=m ③ 分度圆直径d

mm mm mz d 6020311=?== mm mz d 303101322=?== ④ 中心距a ()()mm mm mm d d a 5.181303602

121

21=+=+=

⑤ 齿轮宽度b

大齿轮宽度 mm m b 30310102=?== 小齿轮宽度 mm m b 33311112=?== ⑥ 其他几何尺寸的计算

由于所设计的齿轮为正常齿轮,所以 齿顶高: mm m h a 3==,

齿根高: mm mm m h f 75.3325.125.1=?== 全齿高: mm mm m h 75.6325.225.2=?== 齿顶圆直径: mm mm mm h d d a a 663260211=?+=+= mm mm mm h d d a a 30932303222=?+=+= 齿根圆直径: mm mm mm h d d f f 5.5275.3260211=?-=-= mm mm mm h d d f f 5.29575.32303222=?-=-= 3、 轴的设计

(1) 高速轴的设计 ① 选择轴的材料和热处理

采用45钢,并经调质处理,查《机械设计与创新》P 300表15-2,得其许用弯曲应力[]160MPa σ-=,106~118=A 。 ② 初步计算轴的直径

由前计算可知:m

in /019.419,225.511r n kW P == 其中,A 取112。 mm r kW n P A d 972.25min

/019.419225.511233

11

=?=≥主 考虑到有一个键槽,将该轴径加大5%,则 mm d 3.27%105972.25≈?= 查《机械基础》P 458附录1,取d=30mm

③ 轴的结构设计

高速轴初步确定采用齿轮轴,即将齿轮与轴制为一体。根据轴上零件的安装和固定要求,初步确定轴的结构。设有7个轴段。

1段:该段是小齿轮的左轴端与带轮连接,该轴段直径为30mm ,所以该轴伸

mm mm d L 45305.15.11=?==。

2段: 参考《机械基础》P 373,取轴肩高度h 为1.5mm ,则d 2=d 1+2h=33mm 。 此轴段一部分用于装轴承盖,一部分伸出箱体外。 3段:此段装轴承,取轴肩高度h 为1mm ,则d 3=d 2+2h=35mm 。

选用深沟球轴承。查《机械基础》P 476附录24,此处选用的轴承代号为6307,其内径为35mm ,宽度为21 mm 。为了起固定作用,此段的宽度比轴承宽度小1~2mm 。取此段长L 3=19mm 。 轴承型号 内径 d 外径 D 宽度 B 倒角 rsmin 轴承型号 6307 35

80

21

1.5

6307

4段与6段:为了使齿轮与轴承不发生相互冲撞以及加工方便,齿轮与轴承之间

要有一定距离,取轴肩高度为h=2mm ,则d 4=d 6=d 3+2h=39mm ,长度取5mm ,则L 4= L 6=5mm 。

5段::此段为齿轮轴段。由小齿轮分度圆直径d 1=60mm 可知,d5=60mm 。因为

小齿轮的宽度为33mm ,则L5=33mm 。

7段:此段装轴承,选用的轴承与右边的轴承一致,即d 7=35mm ,L 7=19mm 。

由上可算出,两轴承的跨度:mm 62332519L =+?+= ④ 高速轴的轴段示意图如下:

CM6132机械系统设计课程设计精密车床主轴箱与变速箱系统设计说明

目录 绪论 (1) 1.概述 (5) 1.1机床主轴箱课程设计的目的 (5) 1.2设计任务和主要技术要求 (5) 1.3操作性能要求 (6) 2.技术参数确定与方案设计 (6) 2.1原始数据 (6) 2.2开展CM6132功能原理设计 (6) 3.运动设计 (7) 3.1确定转速极速 (7) 3.1.1计算主轴最高转速 (9) 3.1.2计算主轴最低转速 (10) 3.1.3确定主轴标准转速数列 (11) 3.2主电动机的选择 (12) 3.3变速结构的设计 (14) 3.3.1 主变速方案拟定 (14) 3.3.2 拟定变速结构式 (14) 3.3.3拟定变速结构网 (15) 3.3.4 验算变速结构式 (16)

3.4绘制转速图 (17) 3.5 齿轮齿数的估算 (20) 3.6 主轴转速误差 (23) 4.动力设计 (26) 4.1电机功率的确定 (26) 4.2确定各轴计算转速 (26) 4.3 带轮的设计 (27) 4.4传动轴直径的估算 (30) 4.5齿轮模数的确定 (33) 4.6主轴轴颈的直径 (36) 4.6.1主轴悬伸量a (36) 4.6.2主轴最佳跨距0L 的确定和轴承的选择 (36) 4.6.3主轴组件刚度验算 (37) 5. 结构设计 (38) 5.1齿轮的轴向布置 (39) 5.2传动轴及其上传动元件的布置 (40) 5.2.1 I 轴的设计 (42) 5.2.2 II 轴的设计 (42) 5.2.3 III 轴的设计 (42) 5.2.4 带轮轴的设计 (42) 5.2.5 Ⅳ轴的设计 (43) 5.2.6主轴的设计 (43) 5.2.7 主轴组件设计 (43) 5.3齿轮布置的注意问题 (44)

汽轮机课程设计指导书

汽轮机课程设计指导书

目录 一、课程设计的目的与意义 (1) 二、设计题目及已知条件 (2) 2.1 机组概况 (2) 2.2 本次设计与改造的基本要求 (4) 三、设计过程 (6) 3.1 汽轮机的热力总体任务 (6) 3.2 汽轮机变工况热力核算的方法介绍 (6) 3.3 本课程设计的基本方法 (7) 3.3.1 级的变工况热力核算方法——倒序算法 (8) 3.3.2 级的变工况热力核算方法——顺序算法 (17) 3.4 上述计算过程需要注意的问题 (22) 四、参考文献: (23) 附:机组原始资料 (23)

汽轮机课程设计 一、课程设计的目的与意义 汽轮机是按照经济功率设计的,即根据给定的设计要求如功率、蒸汽初参数、转速以及汽轮机所承担的任务等,确定机组的汽耗量、级数、通流部分的结构尺寸、蒸汽参数在各级的分布以及效率、功率等。汽轮机在设计条件下运行称为设计工况。由于此工况下蒸汽在通流部分的流动与结构相适应,使汽轮机有最高的效率,所以设计工况亦称为经济工况。 由于要适应电网的调峰以及机组实际运行过程中运行参数的偏差等原因,汽轮机不可能始终保持在设计条件下,即负荷的变化不可避免的,蒸汽初终参数偏离设计值,通流部分的结垢、腐蚀甚至损坏,回热加热器停用等在实际运行中也时有发生等等。汽轮机在偏离设计条件下的工作,称为汽轮机的变工况。在变工况下,蒸汽量、各级的汽温汽压、反动度、比焓降等可能发生变化,从而引起汽轮机功率、效率、轴向推力、零件强度、热膨胀、热应力等随之改变。 通过本课程设计加深、巩固《汽轮机原理》中所学的理论知识,了解汽轮机热力设计的一般步骤,掌握每级焓降以及有关参数的选取,熟练各项损失和速度三角形的计算,通过课程设计以期达到对汽轮机的结构进一步了解,明确主要零部件的位置与作用。具体要求就是按照某机组存在的问题,根据实际情况,制定改造方案,通过理论与设计计算,解决该汽轮机本体存在的问题,达到汽轮机安全、经济运行的目的[1-4]。

汽轮机课程设计说明书

课程设计说明书 题目:12M W凝汽式汽轮机热力设计 2014年6月28 日

一、题目 12MW凝汽式汽轮机热力设计 二、目的与意义 汽轮机原理课程设计是培养学生综合运用所学的汽轮机知识,训练学生的实际应用能力、理论和实践相结合能力的一个重要环节。通过该课程设计的训练,学生应该能够全面掌握汽轮机的热力设计方法、汽轮机基本结构和零部件组成,系统地总结、巩固并应用《汽轮机原理》课程中已学过的理论知识,达到理论和实际相结合的目的。 重点掌握汽轮机热力设计的方法、步骤。 三、要求(包括原始数据、技术参数、设计要求、图纸量、工作量要求等) 主要技术参数: 额定功率:12MW ;设计功率:10.5MW ; ;新汽温度:435℃; 新汽压力:3.43MP a ;冷却水温:20℃; 排汽压力:0.0060MP a 给水温度:160℃;机组转速:3000r/min ; 主要内容: 1、确定汽轮机型式及配汽方式 2、拟定热力过程及原则性热力系统,进行汽耗量与热经济性的初步计算 3、确定调节级形式、比焓降、叶型及尺寸等 4、确定压力级级数,进行比焓降分配 5、各级详细热力计算,确定各级通流部分的几何尺寸、相对内效率、内功率与整机实 际热力过程曲线 6、整机校核,汇总计算表格 要求: 1、严格遵守作息时间,在规定地点认真完成设计;设计共计二周。 2、按照统一格式要求,完成设计说明书一份,要求过程完整,数据准确。 3、完成通流部分纵剖面图一张(一号图) 4、计算结果以表格汇总

四、工作内容、进度安排 1、通流部分热力设计计算(9天) (1)熟悉主要参数及设计内容、过程等 (2)熟悉机组型式,选择配汽方式 (3)蒸汽流量的估算 (4)原则性热力系统、整机热力过程拟定及热经济性的初步计算 (5)调节级选型及详细热力计算 (6)压力级级数的确定及焓降分配 (7)压力级的详细热力计算 (8)整机的效率、功率校核 2、结构设计(1天) 进行通流部分和进出口结构的设计 3、绘制汽轮机通流部分纵剖面图一张(一号图)(2天) 4、编写课程设计说明书(2天) 五、主要参考文献 《汽轮机课程设计参考资料》.冯慧雯 .水利电力出版社.1992 《汽轮机原理》(第一版).康松、杨建明编.中国电力出版社.2000.9 《汽轮机原理》(第一版).康松、申士一、庞立云、庄贺庆合编.水利电力出版社.1992.6 《300MW火力发电机组丛书——汽轮机设备及系统》(第一版).吴季兰主编.中国电力出版社.1998.8 指导教师下达时间 2014 年6月 15 日 指导教师签字:_______________ 审核意见 系(教研室)主任(签字)

精密机械设计基础第7章习题答案资料

习题讲解 题7-6如图7-68所示,有一渐开线直齿圆柱齿轮,用卡尺测量其三个齿和两个齿的公法线长度为W3=61.83mm和W2=37.55mm,齿顶圆直径da=208mm,齿根 圆直径df=172mm,数得齿数z=24。要求确定该齿轮的模数m、压力角α、齿*顶高系数ha和径向间隙系数c*。 解法1: 由齿轮公法线测量原理,有: Pb=W3-W2=24.28mm Sb=W2-Pb=13.27mm 由渐开线圆柱齿轮任意圆上的齿厚公式: Si=S?ri-2ri(invαi-invα) r =

=Sbinvm=dadf Pbdb=Pb?z=24.28?24=185.49mm d zππ已知:db

错误解法1: PbP24.28m====8.22 ππ?cosαπ?cos20 Pb24.28m====8.0012 ππ?cosαπ?cos15 α不是已知的。

P 题7-14 已知二级平行轴斜齿轮传递,主动轮1的转向及螺旋方向如图所示。 1) 低速级齿轮3、4的螺旋方向应如何选择,才能使中间轴Ⅱ上两齿轮的轴向力方向相反? 圆周力Ft的方向:在主动轮上与转动方向相反,在从动轮上与转向相同(驱动力)。 径向力Fr的方向:方向均指向各自的轮心(内齿轮为远离轮心方向)。 轴向力Fa的方问:取决于齿轮的回转方向和轮齿的螺旋方向,可按"主动轮左、右手螺旋定则"来判断。即:主动轮为右旋时,右手按转动方向握轴,以四指弯曲方向表示主动轴的回转方向,伸直大拇指,其指向即为主动轮上轴向力的方向;主动轮为左旋时,则应以左手用同样的方法来判断。主动轮上轴向力的方向确定后,从动轮上的轴向力则与主动轮上的轴向力大小相等、方向相反。 Fa3 FFa1 F所以,齿轮2和齿轮3为左旋,齿轮4为右旋。

汽轮机课设心得总结

汽轮机课设心得总结 经过两个星期的汽轮机课设,对我们而言收获颇丰。整个过程我们都认真完成,其中不免遇到很多问题,经过大家的齐心协力共同克服了它们,不仅从中熟悉了汽轮机的工作原理及流程,而且还获得了许多心得体会。 汽轮机是将蒸汽的热能转换为机械能的回转式原动机,是火电和核电的主要设备之一,用于拖动发电机发电。在大型火电机组中还用于拖动锅炉给水泵。 就凝汽式汽轮机而言,从锅炉产生的新蒸汽经由主阀门进入高压缸,再进入中压缸,再进入低压缸,最终进入凝汽器。蒸汽的热能在汽轮机内消耗,变为蒸汽的动能,然后推动装有叶片的汽轮机转子,最终转化为机械能。 除了凝汽式汽轮机,还有背压式汽轮机和抽汽式汽轮机,背压式汽轮机可以理解为没有低压缸和凝汽器的凝汽式汽轮机,它的出口压力较大,可以提供给供热系统或其它热交换系统。抽汽式汽轮机则是指在蒸汽流通过程中抽取一部分用于供热和或再热的汽轮机。 在设计刚进行时,我们也参考了从研究生那里借来的《设计宝典Xp》,但在使用过程中发现此软件只适用于单列级的计算而不适用于双列级,虽然如此,但我们在计算时也参考了其中的部分步骤。我们这次在设计之前又重新温习了《汽轮机原理》中所学的知识,因为汽轮机的热工转换是在各个级内进行的,所以研究级的工作原理是掌握整个汽轮机工作原理的基础,而级的定义是有一列喷嘴叶栅和紧邻其

后的一列动叶栅构成的工作单元。在第一章第七节介绍了级的热力计算示例,书上是以国产N200-12.75/535/535型汽轮机某高压级为例,说明等截面直叶片级的热力计算程序,主要参考了喷嘴部分计算、动叶部分计算、级内损失计算和级效率与内功率的计算。为了保证汽轮机的高效率和增大汽轮机的单机功率就必须把汽轮机设计成多级汽轮机,使很大的蒸汽比焓降由多级汽轮机的各级分别利用,即逐级有效利用,驶各级均可在最加速比附近工作。这一章也讲解了进气阻力损失和排气阻力损失、轴封及其系统,我们也参考了其中的内容。 通过本课程设计,加深、巩固《汽轮机原理》中所学的理论知识,了解汽轮机热力设计的一般步骤,掌握每级焓降以及有关参数的选取,熟练各项损失和速度三角形的计算,通过课程设计以期达到对汽轮机的结构进一步了解,明确主要零部件的作用与位置。具体要求就是按照某机组存在的问题,根据实际情况,制定改造方案,通过理论与设计计算,解决该汽轮机本体存在的问题,达到汽轮机安全、经济运行的目的。 数据的处理 这次汽轮机课设我们负责的是数据的处理,这是一个非常庞大而繁重的工作。接下来就着重说说我们在处理数据时候遇到的一些问题。 刚开始的时候,我们和其他组一起根据课本上的计算公式和焓熵表等编了我们汽轮机课设计算所需要的excel表格,这其中将近耗了接近一周的时间,最后完成时大家觉得很有成就感。接下来我们看汽

《精密机械设计》课程设计说明书

合肥工业大学 《精密机械设计》课程设计 指导教师:刘善林 设计人员: 08-测控三班20080090刘昊乐 08-测控三班20080091李建荣 08-测控三班20080092 金鑫 08-测控三班20080093 蒋婷婷 08-测控三班20080094 宋冰清 08-测控三班20080095 盖玉欢 08-测控三班20080096 杨杰

二级圆柱直齿轮减速器设计 目录: 一、设计任务书; 二、传动方案的比较和拟定; 三、各级传动比的分配,计算各轴的转速、功率 和转矩; 四、电动机的选择; 五、齿轮的设计计算; 六、轴的设计计算; 七、滚动轴承的选择和计算; 八、联轴器的选择; 九、减速器的技术特性、润滑方式、润滑剂的择; 十、其他说明; 十一、参考文献

一、设计任务书 (一)设计课题 二级圆柱直齿轮减速器的设计 (二)技术指标 1、减速器输出功率1.95kw; 2、减速器输入轴转速960r/min; 3、总传动比i=10; 4、使用寿命10年,每年工作250天,每天工作8小时; 5、双向传动(传动无空回),载荷基本稳定,常温工作。 二、传动装置总体设计 拟定设计方案: 展开式

特点:输入输出轴不在同一方向,结构简单,非对称分布,轴向尺寸小,径向尺寸大。 三、各级传动比的分配,计算各轴的转速、功率和转矩 1、分配各级齿轮传动比 i i i )5.1~3.1()5.1~3.1(3212/=== 1.4*10 =3.74 i 2’3=2.67 2、计算各轴的转速、功率和转矩 (1)转速n n 1=n 3*i n 2=n 3* i 2’3 n 1=960r/min n 3=96r/min n 2=256.32r/min (2)功率p p g =p 3*ηr ηr ---一对轴承效率(0.97) p 3=p 2*ηr *ηs ηs ---低速级齿轮传动效率(0.97) p 2=p 1*ηr *ηf ηf ---高速级齿轮传动效率(0.97) p 1=p*ηc ηc ---联轴器效率(0.99) p---电机的输出功率 p g ---减速器输出功率(已知) ∵p g =1.95kw ∴p 3=2.01kw p 2=2.14kw p 1=2.27kw p=2.29kw (3)转矩T 及其分布

汽轮机课程设计书

汽轮机课程设计 指导老师: 学生姓名: 学号: 所属院系: 专业: 班级: 日期:

课程设计任务书 1.课程设计的目的及要求 任务:N10-4.9/435 冷凝式汽轮机组热力设计 目的:①系统总结巩固已有知识 ②对汽轮机结构、通流部分、叶片等联系 ③对于设计资料的合理利用 要求:①掌握汽轮机原理的基本知识 ②了解装置间的相互联系 2. 设计题目 设计原则:⑴安全性:采用合理结构、安全材料、危险工况校核 ⑵经济性:设计工况效率高 ⑶可加工性:工艺、形状、材料有一定要求 ⑷新材料、新结构选用需进行全面试验 ⑸节省贵重材料的用量与消耗 3. 热力设计内容 ⑴调节级计算速比选用0.35-0.44 d m=1100 mm 双列级承担的比焓降 160-500 kj/kg 单列级承担的比焓降 70-125 kj/kg ⑵非调节级热降分配 ⑶压力级的热力计算 ⑷作h-s 热力过程线,速度三角形 ⑸整理说明书,计算结果以表格呈现 4. 主要参数 ⑴P0=4.9Mpa t0=435℃ ⑵额定功率P e=10000 kw ⑶转速 n=3000 rad/min ⑷背压P C=8kPa ⑸汽轮机相对内效率ηri(范围为:82%~88%) 选取某一ηri值,待各级详细计算后与所得ηri进行比较,直到符合要求为止。机械效率:这里取ηm= 94%~99% 发电效率:这里取ηg=92%~97%

设计参数的选择 1.基本数据:额定功率Pr=10000kW,设计功率P e=10000kW,新汽压力P0=4.9MPa,新汽温度t0=435℃,排汽压力P c=0.008MPa。 2.速比选用0.40 3.d m=1100 mm 4.转速 n=3000 rad/min 5.汽轮机相对内效率ηri=86% 6.机械效率ηm= 98% 7.发电效率ηg= 95% 详细设计内容 图1—多级汽轮机流程图 1.锅炉 2.高压回热加热器 3.给水泵 4.混合式除氧器 5.低压回热加热器 6.给水泵 7.凝汽器 8.汽轮机

汽轮机课设心得总结

汽轮机课设心得总结文件编码(GHTU-UITID-GGBKT-POIU-WUUI-8968)

汽轮机课设心得总结经过两个星期的汽轮机课设,对我们而言收获颇丰。整个过程我们都认真完成,其中不免遇到很多问题,经过大家的齐心协力共同克服了它们,不仅从中熟悉了汽轮机的工作原理及流程,而且还获得了许多心得体会。 汽轮机是将蒸汽的热能转换为机械能的回转式原动机,是火电和核电的主要设备之一,用于拖动发电机发电。在大型火电机组中还用于拖动锅炉给水泵。 就凝汽式汽轮机而言,从锅炉产生的新蒸汽经由主阀门进入高压缸,再进入中压缸,再进入低压缸,最终进入凝汽器。蒸汽的热能在汽轮机内消耗,变为蒸汽的动能,然后推动装有叶片的汽轮机转子,最终转化为机械能。 除了凝汽式汽轮机,还有背压式汽轮机和抽汽式汽轮机,背压式汽轮机可以理解为没有低压缸和凝汽器的凝汽式汽轮机,它的出口压力较大,可以提供给供热系统或其它热交换系统。抽汽式汽轮机则是指在蒸汽流通过程中抽取一部分用于供热和或再热的汽轮机。 在设计刚进行时,我们也参考了从研究生那里借来的《设计宝典Xp》,但在使用过程中发现此软件只适用于单列级的计算而不适用于双列级,虽然如此,但我们在计算时也参考了其中的部分步骤。我们这次在设计之前又重新温习了《汽轮机原理》中所学的知识,因为汽轮机的热工转换是在各个级内进行的,所以研究级的工作原理是掌握整个汽轮

机工作原理的基础,而级的定义是有一列喷嘴叶栅和紧邻其后的一列动叶栅构成的工作单元。在第一章第七节介绍了级的热力计算示例,书上是以国产N200-12.75/535/535型汽轮机某高压级为例,说明等截面直叶片级的热力计算程序,主要参考了喷嘴部分计算、动叶部分计算、级内损失计算和级效率与内功率的计算。为了保证汽轮机的高效率和增大汽轮机的单机功率就必须把汽轮机设计成多级汽轮机,使很大的蒸汽比焓降由多级汽轮机的各级分别利用,即逐级有效利用,驶各级均可在最加速比附近工作。这一章也讲解了进气阻力损失和排气阻力损失、轴封及其系统,我们也参考了其中的内容。 通过本课程设计,加深、巩固《汽轮机原理》中所学的理论知识,了解汽轮机热力设计的一般步骤,掌握每级焓降以及有关参数的选取,熟练各项损失和速度三角形的计算,通过课程设计以期达到对汽轮机的结构进一步了解,明确主要零部件的作用与位置。具体要求就是按照某机组存在的问题,根据实际情况,制定改造方案,通过理论与设计计算,解决该汽轮机本体存在的问题,达到汽轮机安全、经济运行的目的。 数据的处理 这次汽轮机课设我们负责的是数据的处理,这是一个非常庞大而繁重的工作。接下来就着重说说我们在处理数据时候遇到的一些问题。 刚开始的时候,我们和其他组一起根据课本上的计算公式和焓熵表等编了我们汽轮机课设计算所需要的excel表格,这其中将近耗了接近一周的时间,最后完成时大家觉得很有成就感。接下来我们看汽轮机课

精密机械设计基础复习题

精密机械设计基础复习题 一、判断题 1、具有一个自由度的运动副称为Ι 级副。() 2、平面高副连接的两个构件间,只允许有相对滑动。() 3、在平面机构中一个高副引入两个约束。() 4、任何机构的从动件系统的自由度都等于零。() 5、平面机构具有确定运动的条件是机构的自由度数等于1。() 6、无急回运动的曲柄摇杆机构,极位夹角等于00,行程速比系数等于 1。() 7、平面连杆机构中,同一位置的传动角与压力角相等。() 8、平面高副连接的两个构件间,只允许有相对滑动。() 9、行星轮系是机构自由度等于 1 的周转轮系。() 10、平行四边形机构没有曲柄。() 11、一对外啮合齿轮传动的中心距,等于两齿轮的分度圆半径之和。() 12、渐开线在任一点的法线总是切于基圆。() 13、曲柄摇杆机构中,以曲柄为主动件时,最小传动角出现在曲柄与连杆两次共线的位置 之一处。 14、增大模数,可以增加齿轮传动的重合度。 15、仿形法加工齿轮时,因为不需要专用的机床,所以适于大批量生产。 16、当压力角为900时,机构将处于自锁状态,所以应该避免自锁现象。()()()() 二、填空题 1、平面机构具有确定运动的条件是机构的自由度数等于。 2、连杆是不直接和相联的构件;连杆机构中的运动副均为 3、无急回运动的曲柄摇杆机构,极位夹角等于,行程速比系数等于。 4、平面连杆机构中,同一位置的传动角与压力角之和等于。 5、平行轴外啮合斜齿圆柱齿轮的正确啮合条件是、、。 6、一对外啮合齿轮传动的中心距,等于两齿轮的圆半径之和。 7、行星轮系是机构自由度等于的周转轮系。 8、平行四边形机构有个曲柄。 9、一个曲柄摇杆机构,极位夹角等于36o,则行程速比系数等于。 10、为减小凸轮机构的压力角,应该凸轮的基圆半径。 11、凸轮推杆按等加速等减速规律运动时,在运动阶段的前半程作运动,后半程作运动。 12、增大模数,齿轮传动的重合度;增多齿数,齿轮传动的重合度 。 13、平行轴齿轮传动中,外啮合的两齿轮转向相,内啮合的两齿轮转向相。 14、轮系运转时,如果各齿轮轴线的位置相对于机架都不改变,这种轮系是轮系。 15、构成高副的两构件通过接触,构成低副的两构件通过接触。 16、以高副联接的两个构件的速度瞬心位置在。 17、曲柄摇杆机构中,以曲柄为主动件时,最小传动角出现在与两次共线的位置之一处。 18、用法加工正常齿制的标准直齿圆柱齿轮时,如果齿轮齿数少于,将发生根切。

汽轮机课程设计说明书——参考

课程设计说明书设计题目:N25-3.5/435汽轮机通流部分热力设计 学生姓名:xxx 学号:012004006xxx 专业班级:热能与动力工程xxx班 完成日期:2007年12月2日 指导教师(签字): 能源与动力工程学院 2007年12月

已知参数: 额定功率:p r =25MW , 设计功率:p e =20MW , 新蒸汽参数:p 0=3.5MP ,t 0=435℃, 排汽压力:p c =0.005MPa , 给水温度:t fw =160~170℃, 冷却水温度:t w1=20℃, 给水泵压头:p fp =6.3MPa , 凝结水泵压头:p cp =1.2MPa, 额定转速: n e =3000r/min , 射汽抽汽器用汽量: △D ej =500kg/h , 射汽抽汽器中凝结水温升: △t ej =3℃, 轴封漏汽量: △D 1=1000kg/h , 第二高压加热器中回收的轴封漏汽量: △D 1′=700kg/h 。 详细设计过程: 一、气轮机进气量D 0热力过程曲线的初步计算 1.由p 0=3.5MP ,t 0=435℃确定初始状态点“0”,0h =3304kJ/kg ,0v =0.090 m 3/kg 估计进汽机构压力损失⊿p 0=4%p 0=4%×3.5MPa =0.14MPa , 排汽管中压力损失c p ?=0.04c p =0.0002M P a ' 0.0052z c c c p p p p M Pa ==+?= p 0′=p 0-⊿p 0=3.5MPa -0.14MPa =3.36MPa ,从而确定“1”点。过“0”点做定熵线与Pc=0.0050MPa 的定压线交于“3’”点,在h-s 图上查得, 3'h =2122kJ/kg,整机理想焓降为:m ac t h ?=0h -3'h =1182kJ/kg 2.估计 汽轮机相对内效率ηri =0.830 , 发电机效率ηg =0.970 (全负荷), 机械效率ηax =0.99 得m ac i h ?=ηri m ac t h ?=981.06kJ/kg , 从而确定“3”点。排汽比焓为,3h =0h -m ac i h ?=2331.2kJ/kg 3.用直线连接“1”、“3”两点,求出中点“2′”,并在“2′”点沿等压线向下移25kJ/kg 得“2”点,过“1”、“2”、“3”点作光滑曲线即为汽轮机的近似热力过程曲线。 二、整机进汽量估计 0D ri g ax D ηηη+??e mac t 3600p m = h (kg/h ) 取m =1.20,⊿D =4%D 0,ηm =0.99,ηg =0.97, ηri =0.83 003600 1.15 D D t ?20?1006.335?0.97?0.987?0.97 ?= =88.599/h 三、调节级详细计算 1.调节级型式:复速级 理想焓降:⊿h t =250kJ/kg

《精密仪器设计(1)》课程教学大纲

《精密仪器设计(1)》课程教学大纲 一、课程基本信息 1、课程代码:MI310 2、课程名称(中/英文):精密机械设计 Precision Machine Design 3、学时/学分:72学时,4学分 4、开课院(系)、教研室:电子信息及电气工程学院仪器系 5、先修课程:《互换性技术与测量》、《工程制图》、《理论力学》、《材料力学》 6、面向对象:测控技术及仪器专业本科三年级学生 7、教材、教学参考书: 教材名称: 《精密机械设计》庞振基、黄其圣等主编出版社:机械工业出版社出版时间:2001年7月 教学参考书: 《电子精密机械设计(第3版)》徐祥和主编东南大学出版社1986年 《金属材料与热处理》何雪涛主编高等教育出版社1998年 《机械原理》郑文纬主编高等教育出版社1997年 《互换性与测量技术基础》高延新主编哈尔滨工业大学出版社1992年《机械零件》郑志祥主编高等教育出版社1987年 《理论力学》王崇斌编写高等教育出版社1988年 《材料力学》沈煜高等教育出版社1988年 《机械设计课程设计》西北工业大学机械学教研组编著西北工业大学出版社1994年 《机械零件学习指南与课程设计》张绍甫徐锦康魏传儒编写机械工业出版社1996年

《机械设计课程设计》巩云鹏田万禄张祖立黄秋波编写东北大学出版社2000年 《机械设计课程设计》席伟光杨光李波编写高等教育出版社2003年 二、课程性质和任务 《精密机械设计》是仪器科学与工程专业本科学生学习的与机械类有关的最后一门专业课,同时也是一门与仪器仪表相关的专业基础课。这门课程综合了《机械原理》、《金属材料及热处理》、《互换性与技术测量》及《机械零件》等课程的知识,因此本门课程涉及知识面广、专业性强、授课难度大。 《精密机械设计》主要研究精密机械中常用机构和常用的零件和部件。是从机构分析、工作能力、精度和结构等诸方面来研究这些机构和零、部件,并介绍其工作原理、特点、应用范围、选型、材料、精度以及设计计算的一般原则和方法。本门课程涵盖的内容有常用工程材料和热处理方法、零件几何精度、平面机构的结构分析、平面连杆机构、凸轮机构、摩擦轮传动和带传动、齿轮传动、螺旋传动、轴、联轴器和离合器、支承、直线运动导轨、弹性元件、联接、仪器常用装置和机械的计算机辅助设计等教学内容。这些教学内容涵盖了有关精密仪器设计所有的基础知识,可以为以后进一步的精密仪器设计打下坚实的基础,本课程教学目的: 1、使用学生初步掌握常用机构的结构分析、运动分析、动力分析及其设计方 法; 2、使常用掌握常用零、部件的工作原理、特点、选型及其计算方法,培养学 习能运用所学基础理论知识,解决精密机械零、部件的设计问题; 3、培养学生具有设计精密机械传动和仪器机械结构的能力某些典型零、部件 的精度分析、并提出改进措施; 4、使学生了解常用机构和零、部件的实验方法;初步具有某些零、部件的性 能测试和结构分析能力; 5、使学生了解材料与热处理、公差与配合方面的基本知识,并能在工程设计 中如何正确选用;

汽轮机课程设计报告

汽轮机课程设计报告 姓名: 学号: 班级: 学校:华北电力大学

汽轮机课程设计报告 一、课程设计的目的、任务与要求 通过设计加深巩固《汽轮机原理》中所学的理论知识,了解汽轮机热力设计的一般步骤,掌握设计方法。并通过设计对汽轮机的结构进一步了解,明确主要零件的作用与位置。具体要求就是按给定的设计条件,选取有关参数,确定汽轮机通流部分尺寸,力求获得较高的汽轮机效率。 二、设计题目 机组型号:B25-8.83/0.981 机组型式:多级冲动式背压汽轮机 新汽压力:8.8300Mpa 新汽温度:535.0℃ 排汽压力:0.9810Mpa 额定功率:25000.00kW 转速:3000.00rpm 三、课程设计: (一)、设计工况下的热力计算 1.配汽方式:喷嘴配汽 2.调节级选型:单列级 3.选取参数: (1)设计功率=额定功率=经济功率 (2)汽轮机相对内效率ηri=80.5% (3)机械效率ηm=99.0% (4)发电机效率ηg=97.0% 4.近似热力过程线拟定 (1)进汽节流损失ΔPo=0.05*Po 调节级喷嘴前Po'=0.95*Po=8.3885Mpa (2)排汽管中的压力损失ΔP≈0 5.调节级总进汽量Do的初步估算 由Po、to查焓熵图得到Ho、So,再由So、Pc查Hc。 查得Ho=3474.9375kJ/kg,Hc=2864.9900kJ/kg 通流部分理想比焓降(ΔHt(mac))'=Ho-Hc=609.9475 kJ/kg Do=3.6*Pel/((ΔHt(mac))'*ηri*ηg*ηm)*m+ΔD Do=3.6*25000.00/(609.9475*0.805*0.970*0.990)*1.05+5.00=205.4179(kJ/kg) 6.调节级详细热力计算 (1)调节级进汽量Dg Dg=Do-Dv=204.2179t/h (2)确定速比Xa和理想比焓降Δht 取Xa=0.3535,dm=1100.0mm,并取dn=db=dm 由u=π*dm*n/60,Xa=u/Ca,Δht=Ca^2/2

精密机械设计题库

一.判断 1.正弦机构是由曲柄滑块机构演化而来,具体是将滑块上的转动副变化为移动副。(√)(赵越) 2.曲柄滑块机构当滑块为主动件时,存在死点位置。(√)(赵越) 3.平面连杆机构中,θ越大,K值越大,集回运动的性质越显著。 (√)(赵越) 4.平面四杆机构的极位夹角θ越小,则机构的急回特征越显著。 (×)(赵越) 5.在曲柄滑块机构中,当滑块移动的导路中心线通过曲柄回转中心时,称为偏执曲柄滑块机构。(×)(赵越) 6.仿型法的优点是可在普通铣床上加工,缺点是加工不连续,生产率低,成本较高,不宜用于大批量生产。(√)(霍力群) 7.对于压力角为20°的标准渐开线直齿圆柱齿轮,理论上最小齿数为17。(√)(霍力群) 8.齿轮的失效形式主要是:轮齿的折断,齿面的点蚀,磨损和胶

合等。(√)(霍力群) 9.斜齿圆柱齿轮的齿向分为左旋,右旋。(√)(霍力群) 10.根切现象对齿轮没有影响。(×)(霍力群) 11.行星轮系是指只具有一个自由度的轮系。(√) (李泽明) 12.增大模数,齿轮的重合度变大;增多齿数,齿轮的重合度变小。(×) (李泽明) 13.仿形法的缺点是必须使用专用的机床。(×) (李泽明) 14.惰轮既能改变传动比也能改变传动方向。(×) (李泽明) 15.对齿轮传动的基本要求之一是其瞬时传动比应当保持恒定。(√) (李泽明) 16.在直动从动件盘形凸轮机构中进行合理的偏置,是为了同时减小推程压力角和回程压力角。

(×) (彭江舟、谈曾巧) 17.当凸轮机构的压力角的最大值超过许用值时,就必然出现自琐现象。(×) (彭江舟、谈曾巧) 18.凸轮机构中,滚子从动件使用最多,因为它是三种从动件中的最基本形式。(×) (彭江舟、谈曾巧) 19.滚子从动件盘形凸轮机构中,基圆半径和压力角应在凸轮的实际廓线上来度量。(×) (彭江舟、谈曾巧) 20.滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。因此,只要将理论廓线上各点的向径减去滚子半径,便可得到实际轮廓曲线上相应点的向径。(×) (彭江舟、谈曾巧) 21.从动件按等速运动规律运动时,推程起始点存在刚性冲击,因此常用于低速的凸轮机构中。 (√) (彭江舟、谈曾巧) 22.在直动从动件盘形凸轮机构中当从动件按简谐运动规律运动时,必然不存在刚性冲击和柔性冲击。 (×)

精密机械设计基础总结与答案

1、表征金属材料的力学性能时,主要有哪几项指标? 解:表征金属材料的力学性能时,主要指标有:强度(弹性极限、屈服极限、强度极限),刚度、塑性、硬度。 2、金属材料在加工和使用过程中,影响其力学性能的主要因素是什么? 解:钢材在加工和使用过程中,影响力学性能的主要因素有:含碳量、合金元素、温度、热处理工艺。 3、常用的硬度指标共有哪些? 常用的硬度指标有三种:布氏硬度(HBS)、洛氏硬度(HRC -洛氏C标度硬度)、维氏硬度(HV)。4、列出低碳钢、中碳钢、高碳钢的含碳量围是多少? 解:低碳钢(C ≤0.25% );中碳钢(0.25% <C ≤0.6% );高碳钢(C >0.6% ) 5、什么是合金钢?钢中含有合金元素Mn、Cr、Ni,对钢的性能有何影响? 解:冶炼时人为地在钢中加入一些合金元素所形成的钢就是合金钢。其中加入Mn 可以提高钢的强度和淬透性;加入Cr 可以提高钢的硬度、耐磨性、冲击韧性和淬透性;加入Ni 可以提高钢的强度、耐热性和耐腐蚀性。 6、非铁金属共分几大类?具有哪些主要特性? 解:有色金属主要分为以下几类: 1 )铜合金:良好的导电性、导热性、耐蚀性、延展性。 2 )铝合金:比强度高,塑性好,导热、导电性良好,切削性能良好。 3 )钛合金:密度小,机械强度高、高低温性能好,抗腐蚀性良好。 7、常用的热处理工艺有哪些类型? 解:常用的热处理工艺有:退火、正火、淬火、回火、表面热处理和化学热处理。 8、钢的调质处理工艺过程是什么?其主要目的是什么? 解:钢的调质处理工艺指的是淬火加高温回火。目的是为了获得良好的综合机械性能,即良好的强度、韧性和塑性。 9、镀铬和镀镍的目的是什么? 解:镀铬的目的是为了使材料表层获得高的化学稳定性,并具有较高的硬度和耐磨性。 镀镍是为了获得良好的化学稳定性,并具有良好的导电性。 10、选择材料时,应满足哪些基本要求? 解:选择材料时主要满足使用要求、工艺要求和经济要求。 2. 计算所示冲压机构的自由度

汽轮机课程设计报告书

军工路男子职业技术学院课程设计报告书 课程名称:透平机械原理课程设计 院(系、部、中心):能源与动力工程学院 专业:能源与动力工程 班级:2013级 姓名:JackT 学号:131141xxxx 起止日期:2016.12.19---2017.1.6 指导教师:万福哥

我校研究的透平机械主要是是以水蒸汽为工质的旋转式动力机械,即汽轮机,常用于火力发电。汽轮机通常与锅炉、凝汽器、水泵等一些列的设备、装置配合使用,将燃煤热能通过转化为高品质电能。与其它原动机相比,汽轮机机具有单机功率大、效率高、运转平稳和使用寿命长等优点,但电站汽轮机在体积方面较为庞大。 汽轮机的主要用途是作为发动机的原动机。与常规活塞式内燃机相比,其具有输出功率稳定、功率大等特点。在使用化石燃料的现代常规火力发电厂、核电站及地热发电站中,都采用以汽轮机为原动机的汽轮发电机组,这种汽轮机具有转速一定的特点。汽轮机在一定条件下还可变转速运行,例如驱动各种泵、风机、压缩机和船舶螺旋桨等,我国第一艘航母“辽宁号”就是以汽轮为原动机。汽轮机的排汽或中间抽气还可以用来满足工业生产(卷烟厂、纺织厂)和生活(北方冬季供暖、宾馆供应热水)上的供热需要。在生产过程中有余能、余热的工厂企业中,还可以用各种类型的工业汽轮机(包括发电、热电联供、驱动动力用),使用不同品位的热能,使热能得以合理且有效地利用。 汽轮机与锅炉(或其他蒸汽发生装置,比如核岛)、发电机(或其他被驱动机械,比如泵、螺旋桨等)、凝汽器、加热器、泵等机械设备组成成套装置,协同工作。具有一定温度和压力的蒸汽可来自锅炉或其他汽源,经主汽阀和调节汽阀进入汽轮机内,依次流过一系列环形安装的喷嘴栅(或静叶栅)和动叶栅而膨胀做功,将其热能转换成推动汽轮机转子旋转的机械功,通过联轴器驱动其他机械,如发电机。膨胀做功后的蒸汽由汽轮机的排汽部分排出。在火电厂中,其排气通常被引入凝汽器,向冷却水或空气放热而凝结,凝结水再经泵输送至加热器中加热后作为锅炉给水,循环工作。

精密机械及仪器设计

《精密机械及仪器设计》课程设计教学大纲 课程编号:00208813学时:1周 适用专业:测控技术及仪器授课单位:测控教研室一、课程设计的目的与任务 目的:通过课程设计实践,巩固学生所学精密机械课程的基本理论和基础知识,树立正确的设计思想,培养综合运用精密机械设计课程和其他先修课程的理论与生产实际知识来分析和解决精密机械设计问题的能力,使学生的设计能力、特别是创新能力得到提高。 任务:通过对精密机械系统的设计,使学生综合运用基本理论和基础知识,进行机械系统运动方案设计的基本训练,加强创新能力的培养,完成从方案拟订到机械结构设计的过程训练,进行精密机械设计基本技能的训练:例如计算、绘图、查阅资料和手册、运用标准和规范,进行计算机辅助设计和绘图的训练,运用CAD技术完成机构分析、零部件设计、绘制装配图、零件图和设计说明书。 二、课程设计的基本要求 使学生受到精密机械设计的全面训练,起到培养学生设计能力、创新能力和工程实践能力的目的: 1、针对设计题目开展调查研究,了解与设计题目相类似的产品情况,增加设计的感性知识。 2、认真参加与之相关的机械实验。 三、课程设计内容 精密机械设计课程设计,通常以一般用途的精密机械传动装置或简单通用精密机械为设计对象,通常包括下列内容: 1、精密机械系统方案的拟定 2、精密机械系统运动动力参数计算 3、传动零件设计,包括带传动设计,齿轮传动设计等 4、减速器轴的结构设计,滚动轴承的选择,键和联轴器的选择 5、绘制零件图、装配图; 6、编写设计计算说明书。 四、学时分配 共一周时间:其中任务分析、方案设计两天,计算机绘图三天。 五、课程设计教材(讲义)、参考资料 《精密机械及仪器设计》课程设计指导书 六、课程设计成绩考核与评定 根据学生出席情况,课程设计任务完成情况综合评定,分为优、良、中、及格、不及格五个等级。

精密机械设计基础课后习题简答全 天津大学出版社

C 2 2-1 表征金属材料的力学性能时,主要有哪几项指标? 解:表征金属材料的力学性能时,主要指标有:强度(弹性极限、屈服极限、强度极限),刚度、塑性、硬度。 2-2 常用的硬度指标有哪些? 解:常用的硬度指标有三种:布氏硬度(HBS)、洛氏硬度(HRC-洛氏C标度硬度)、维氏硬度(HV)。 2-3 低碳钢,中碳钢,高碳钢的含碳量范围是多少? 解:低碳钢(C≤0.25%);中碳钢(0.25%<C≤0.6%);高碳钢(C>0.6%) 2-4 什么是合金钢?钢中含合金元素 Mn,Cr,Ni,对钢的性能有何影响? 解:冶炼时人为地在钢中加入一些合金元素所形成的钢就是合金钢。其中加入Mn可以提高钢的强度和淬透性;加入Cr可以提高钢的硬度、耐磨性、冲击韧性和淬透性;加入Ni可以提高钢的强度、耐热性和耐腐蚀性。 2-5 非铁金属共分几大类?具有哪些主要特性? 解:有色金属主要分为以下几类: 1)铜合金:良好的导电性、导热性、耐蚀性、延展性。 2)铝合金:比强度高,塑性好,导热、导电性良好,切削性能良好。 3)钛合金:密度小,机械强度高、高低温性能好,抗腐蚀性良好。 2-6 常用的热处理工艺有哪些类型? 解:常用的热处理工艺有:退火、正火、淬火、回火、表面热处理和化学热处理。 2-7 钢的调质处理工艺过程是什么?其主要目的是什么? 解:钢的调质处理工艺指的是淬火加高温回火。目的是为了获得良好的综合机械性能,即好的强度、韧性和塑性。 2-8 镀铬和镀镍的目的是什么? 解:镀铬的目的是为了使材料表层获得高的化学稳定性,并具有较高的硬度和耐磨性。 镀镍是为了获得良好的化学稳定性,并具有良好的导电性。 2-9 选择材料时应该满足哪些基本要求? 解:选择材料时主要满足使用要求、工艺要求和经济要求。 C4 4-1 何谓运动副和运动副要素?运动副如何进行分类? 解:由两个构件直接接触而组成的可动的连接称为运动副。 两个构件上参与接触而构成运动副的点、线、面等元素被称为运动副要素。 运动副有多种分类方法: 按照运动副的接触形式分类: 面和面接触的运动副在接触部分的压强较低,被称为低副,而点、线接触的运 动副称为高副。

精密机械设计基础课后习题简答全

C2 2-1 表征金属材料的力学性能时,主要有哪几项指标? 解:表征金属材料的力学性能时,主要指标有:强度(弹性极限、屈服极限、强度极限),刚度、塑性、硬度。 2-2 常用的硬度指标有哪些? 解:常用的硬度指标有三种:布氏硬度(HBS)、洛氏硬度(HRC-洛氏C标度硬度)、维氏硬度(HV)。 2-3 低碳钢,中碳钢,高碳钢的含碳量范围是多少? 解:低碳钢(C≤%);中碳钢(%<C≤%);高碳钢(C>%) 2-4 什么是合金钢?钢中含合金元素 Mn,Cr,Ni,对钢的性能有何影响? 解:冶炼时人为地在钢中加入一些合金元素所形成的钢就是合金钢。其中加入 Mn可以提高钢的强度和淬透性;加入Cr可以提高钢的硬度、耐磨性、冲击韧性 和淬透性;加入Ni可以提高钢的强度、耐热性和耐腐蚀性。 2-5 非铁金属共分几大类?具有哪些主要特性? 解:有色金属主要分为以下几类: 1)铜合金:良好的导电性、导热性、耐蚀性、延展性。 2)铝合金:比强度高,塑性好,导热、导电性良好,切削性能良好。 3)钛合金:密度小,机械强度高、高低温性能好,抗腐蚀性良好。 2-6 常用的热处理工艺有哪些类型? 解:常用的热处理工艺有:退火、正火、淬火、回火、表面热处理和化学热处理。 2-7 钢的调质处理工艺过程是什么?其主要目的是什么? 解:钢的调质处理工艺指的是淬火加高温回火。目的是为了获得良好的综合机械 性能,即好的强度、韧性和塑性。 2-8 镀铬和镀镍的目的是什么? 解:镀铬的目的是为了使材料表层获得高的化学稳定性,并具有较高的硬度和耐 磨性。镀镍是为了获得良好的化学稳定性,并具有良好的导电性。 2-9 选择材料时应该满足哪些基本要求? 解:选择材料时主要满足使用要求、工艺要求和经济要求。 C4 4-1 何谓运动副和运动副要素?运动副如何进行分类? 解:由两个构件直接接触而组成的可动的连接称为运动副。 两个构件上参与接触而构成运动副的点、线、面等元素被称为运动副要 素。 运动副有多种分类方法: 按照运动副的接触形式分类: 面和面接触的运动副在接触部分的压强较低,被称为低副,而点、线接 触的运动副称为高副。 按照相对运动的形式分类:

中温中压冷凝式汽轮机课程设计说明书

中温中压冷凝式汽轮机课程设计说明书

目录 一.总述 1.课程设计的目的及要求 2.设计题目 3.热力设计内容 4.主要参数 二.热力设计内容 ㈠回热系统计算 ㈡调节级 ㈢中间级焓降分配及级数确定 ㈣压力级计算 ㈤汽封漏气量、叶顶漏汽量计算 ㈥末级扭叶片叶型 附:上述计算程序详见相关文件

一.总述 1.课程设计的目的及要求 任务:N25-3.43/435 冷凝式汽轮机组热力设计 目的:①系统总结巩固已有知识 ②对汽轮机结构、通流部分、叶片等联系 ③对于设计资料的合理利用 要求:①掌握汽轮机原理的基本知识 ②了解装置间的相互联系 2.设计题目 本次课程设计采用的基本数据为上海汽轮机厂数据设计题目:中温中压冷凝式汽轮机课程设计 设计原则:⑴安全性:采用合理结构、安全材料、危险工况校核 ⑵经济性:设计工况效率高 ⑶可加工性:工艺、形状、材料有一定要求 ⑷新材料、新结构选用需进行全面试验 ⑸节省贵重材料的用量与消耗 3.热力设计内容 ⑴调节级计算速比选用0.23/0.26 ⑵非调节级热降分配 ⑶压力级的热力计算 ⑷作h-s 热力过程线,速度三角形 ⑸整理说明书,计算结果以表格呈现 4.主要参数 ⑴ P0=3.43Mpa t0=435℃ ⑵额定功率 Nm=25000 kw 承担尖峰负荷工况 经济负荷 Ne=0.8—0.85Nm ⑶转速 n=3000 rad/min ⑷背压Pk=4.9kPa ⑸冷却水温 tw=20℃

二.热力设计内容 ㈠回热系统计算: 1.基本参数: Ne t0 p0 pc 2.设计工况的确定 中温中压,取设计工况为额定工况的80% 3.回热系统说明 ⑴已知参数: t fw=160.4℃加热器端差θ=6℃抽汽压损△p=4%p0 ⑵型式:两高两低一除氧 除氧室压设计:压力pN=0.118Mpa (定压) ⑶给水泵压力为 0.272Mpa 凝水泵压力为 1.176Mpa ⑷作过程线 ⑸热平衡计算 取加热器温升为 25℃±5℃,计算结果见热平衡图 ㈡调节级 采用喷嘴调节的汽轮机在运行时,主汽门全开。当负荷发生变化时,依次开启或关闭若干个调节阀,改变调节级的通流面积,以控制进入汽轮机的蒸汽量。调节级的喷嘴分成若干个独立的组,通常每个调节阀控制一组喷嘴。因此调节级为部分进汽。 对于参数不高的中小功率汽轮机,宜采用热降较大的双列调节级,可使整个机组级减小,结构紧凑,造价降低,且负荷适应性好,但效率低,所以宜应用于带尖峰负荷的机组上。 1.双列级主要参数选取见表一 2.调节级计算见表二 3. 调节级热力过程线见附图
