【CN209898064U】一种农业无人机用农药存储箱【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920381134.0(22)申请日 2019.03.25(73)专利权人 惠安桃盛贸易商行地址 362000 福建省泉州市惠安县螺城镇世纪大道256号世纪星城1幢1单元618室(72)发明人 吕守亮　(51)Int.Cl.A01M 7/00(2006.01)B64D 1/18(2006.01)(54)实用新型名称一种中药种植用无人机洒药装置(57)摘要本实用新型公开了一种中药种植用无人机洒药装置，包括无人机本体，所述无人机本体的底部固定连接有药箱，所述药箱的两侧均设置有连接结构，所述药箱的底部固定连接有底箱，所述底箱的内壁固定连接有隔板，所述隔板的两侧均设置有调节机构，所述底箱的两侧均通过活动轴活动连接有活动板，所述活动板的表面设置有喷药结构，底箱的底部设置有支撑结构。

本实用新型通过无人机本体、药箱、连接结构、底箱、隔板、调节机构、活动板、喷药结构和支撑结构的设置，解决了传统方法都是通过人工来进行洒药，不仅洒药的效率低下，同时还浪费较多人工劳动力的问题，该中药种植用无人机洒药装置，具备可以对种植地进行均匀洒药的优点。

权利要求书1页 说明书3页 附图1页CN 209965044 U 2020.01.21C N 209965044U权　利　要　求　书1/1页CN 209965044 U1.一种中药种植用无人机洒药装置，包括无人机本体（1），其特征在于：所述无人机本体（1）的底部固定连接有药箱（2），所述药箱（2）的两侧均设置有连接结构（3），所述药箱（2）的底部固定连接有底箱（4），所述底箱（4）的内壁固定连接有隔板（5），所述隔板（5）的两侧均设置有调节机构（6），所述底箱（4）的两侧均通过活动轴活动连接有活动板（7），所述活动板（7）的表面设置有喷药结构（8），所述底箱（4）的底部设置有支撑结构（9）。

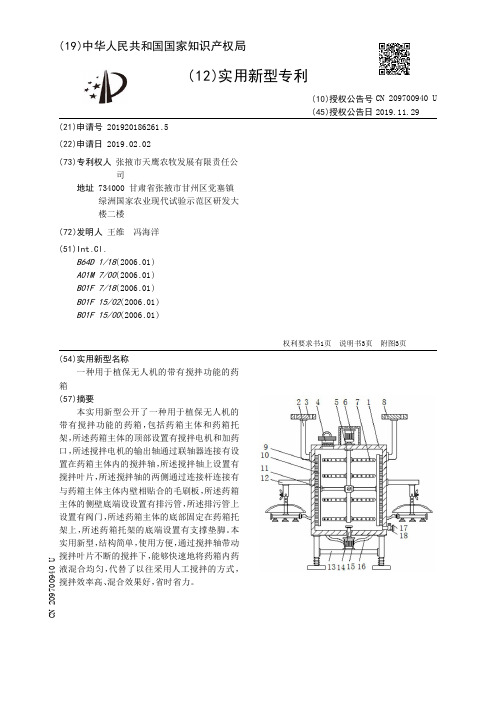

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920186261.5(22)申请日 2019.02.02(73)专利权人 张掖市天鹰农牧发展有限责任公司地址 734000 甘肃省张掖市甘州区党塞镇绿洲国家农业现代试验示范区研发大楼二楼(72)发明人 王维　冯海洋　(51)Int.Cl.B64D 1/18(2006.01)A01M 7/00(2006.01)B01F 7/18(2006.01)B01F 15/02(2006.01)B01F 15/00(2006.01)(54)实用新型名称一种用于植保无人机的带有搅拌功能的药箱(57)摘要本实用新型公开了一种用于植保无人机的带有搅拌功能的药箱，包括药箱主体和药箱托架，所述药箱主体的顶部设置有搅拌电机和加药口，所述搅拌电机的输出轴通过联轴器连接有设置在药箱主体内的搅拌轴，所述搅拌轴上设置有搅拌叶片，所述搅拌轴的两侧通过连接杆连接有与药箱主体主体内壁相贴合的毛刷板，所述药箱主体的侧壁底端设设置有排污管，所述排污管上设置有阀门，所述药箱主体的底部固定在药箱托架上，所述药箱托架的底端设置有支撑垫脚。

本实用新型，结构简单，使用方便，通过搅拌轴带动搅拌叶片不断的搅拌下，能够快速地将药箱内药液混合均匀，代替了以往采用人工搅拌的方式，搅拌效率高、混合效果好，省时省力。

权利要求书1页 说明书3页 附图3页CN 209700940 U 2019.11.29C N 209700940U权　利　要　求　书1/1页CN 209700940 U1.一种用于植保无人机的带有搅拌功能的药箱，包括药箱主体（1）和药箱托架（13），其特征在于：所述药箱主体（1）的顶部设置有搅拌电机（6）和加药口（4），所述搅拌电机（6）的输出轴通过联轴器连接有设置在药箱主体（1）内的搅拌轴（5），所述搅拌轴（5）上设置有搅拌叶片（7），所述搅拌轴（5）的两侧通过连接杆（11）连接有与药箱主体（1）主体内壁相贴合的毛刷板（10），所述毛刷板（10）远离搅拌轴（5）的一面设有均匀分布的软刷毛（9），所述药箱主体（1）的两侧安装有药管支座（12），所述药管支座（12）的底部通过升降支柱（19）连接有喷药管（25），所述喷药管（25）的外侧设置有套设在升降支柱（19）上的防风罩（24），所述喷药管（25）的底部连通有出药喷头（26），所述药箱主体（1）的侧壁底端设置有排污管（17），所述排污管（17）上设置有阀门（18），所述药箱主体（1）的底部固定在药箱托架（13）上，所述药箱托架（13）的底端设置有支撑垫脚（28），所述药箱托架（13）的内侧设置有抽药泵（15），所述抽药泵（15）的顶端连通有延伸至药箱主体（1）内部的抽药管（14），所述抽药泵（15）与喷药管（25）之间通过输药管（16）连通。

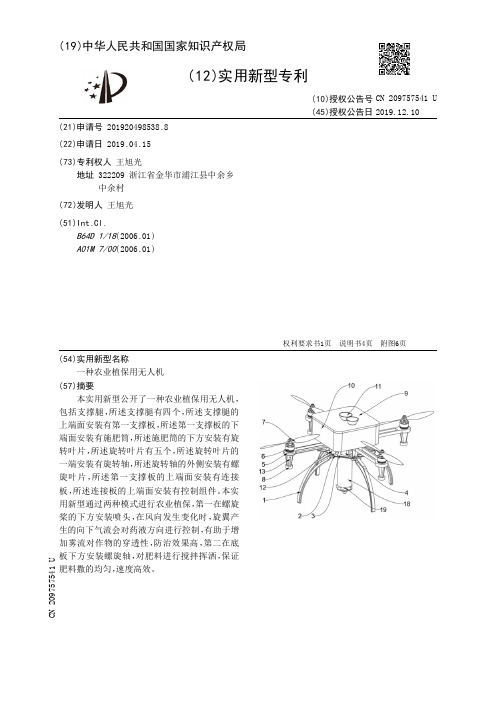

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920498538.8(22)申请日 2019.04.15(73)专利权人 王旭光地址 322209 浙江省金华市浦江县中余乡中余村(72)发明人 王旭光　(51)Int.Cl.B64D 1/18(2006.01)A01M 7/00(2006.01)(54)实用新型名称一种农业植保用无人机(57)摘要本实用新型公开了一种农业植保用无人机，包括支撑腿，所述支撑腿有四个，所述支撑腿的上端面安装有第一支撑板，所述第一支撑板的下端面安装有施肥筒，所述施肥筒的下方安装有旋转叶片，所述旋转叶片有五个，所述旋转叶片的一端安装有旋转轴，所述旋转轴的外侧安装有螺旋叶片，所述第一支撑板的上端面安装有连接板，所述连接板的上端面安装有控制组件。

本实用新型通过两种模式进行农业植保，第一在螺旋桨的下方安装喷头，在风向发生变化时，旋翼产生的向下气流会对药液方向进行控制，有助于增加雾流对作物的穿透性，防治效果高，第二在底板下方安装螺旋轴，对肥料进行搅拌挥洒，保证肥料撒的均匀，速度高效。

权利要求书1页 说明书4页 附图6页CN 209757541 U 2019.12.10C N 209757541U权　利　要　求　书1/1页CN 209757541 U1.一种农业植保用无人机，包括支撑腿(1)，其特征在于：所述支撑腿(1)有四个，所述支撑腿(1)的上端面安装有第一支撑板(2)，所述第一支撑板(2)的下端面安装有施肥筒(18)，所述施肥筒(18)的下方安装有旋转叶片(21)，所述旋转叶片(21)有五个，所述旋转叶片(21)的一端安装有旋转轴(19)，所述旋转轴(19)的外侧安装有螺旋叶片(20)，所述第一支撑板(2)的上端面安装有连接板(3)，所述连接板(3)的上端面安装有控制组件(16)，所述控制组件(16)的一侧安装有喷洒组件(17)，所述喷洒组件(17)的两侧均安装有电池块(4)，所述电池块(4)的两侧均安装有垂直支撑块(12)，所述垂直支撑块(12)的上端面安装有螺旋杆(5)，所述螺旋杆(5)有四个，所述螺旋杆(5)的上端面安装有第二支撑板(15)，所述第二支撑板(15)的上端面安装有水箱壳(10)，所述水箱壳(10)的内侧安装有药液箱(14)，所述药液箱(14)的上端面安装有水箱盖(9)，所述水箱盖(9)的上端面安装有注液口(11)，所述注液口(11)有两个，所述螺旋杆(5)一端的上端面安装有叶片马达(6)，所述叶片马达(6)的上端面安装有螺旋桨(7)，所述螺旋杆(5)的一侧安装有传输管(13)，所述传输管(13)有四个，所述传输管(13)一端的下端面安装有喷洒头(8)。

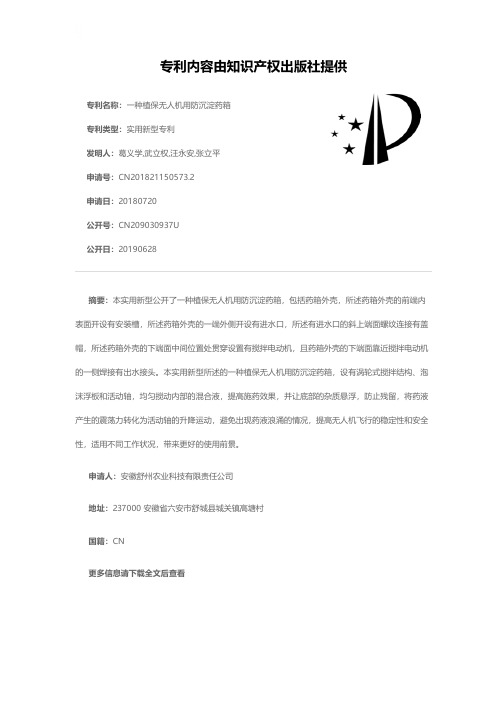

专利名称：一种植保无人机用防沉淀药箱专利类型：实用新型专利
发明人：葛义学,武立权,汪永安,张立平申请号：CN201821150573.2
申请日：20180720
公开号：CN209030937U
公开日：
20190628
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种植保无人机用防沉淀药箱，包括药箱外壳，所述药箱外壳的前端内表面开设有安装槽，所述药箱外壳的一端外侧开设有进水口，所述有进水口的斜上端面螺纹连接有盖帽，所述药箱外壳的下端面中间位置处贯穿设置有搅拌电动机，且药箱外壳的下端面靠近搅拌电动机的一侧焊接有出水接头。

本实用新型所述的一种植保无人机用防沉淀药箱，设有涡轮式搅拌结构、泡沫浮板和活动轴，均匀搅动内部的混合液，提高施药效果，并让底部的杂质悬浮，防止残留，将药液产生的震荡力转化为活动轴的升降运动，避免出现药液浪涌的情况，提高无人机飞行的稳定性和安全性，适用不同工作状况，带来更好的使用前景。

申请人：安徽舒州农业科技有限责任公司
地址：237000 安徽省六安市舒城县城关镇高塘村
国籍：CN
更多信息请下载全文后查看。

专利名称：一种用于农用无人机的储药箱专利类型：发明专利
发明人：黄阳鑫
申请号：CN202011528791.7
申请日：20201222
公开号：CN112591097A
公开日：
20210402
专利内容由知识产权出版社提供
摘要：本发明涉及无人机配件技术领域，具体为一种用于农用无人机的储药箱，包括中连接箱体，中连接箱体的上端通过螺栓固定安装有主供液泵，且主供液泵的输出端连接有与无人机上相应喷洒系统对接的供液对接座，中连接箱体的上端固定安装有用于与无人机卡紧安装的第二卡紧座。

有益效果为：本发明提供的无人机储药箱采用中连接箱和辅助箱体的拼装组合方式能够有效的携带大量不同种类的药剂从而根据需要向不同的农作物进行选择性的喷洒，同时该装置还能够支持药剂的不同组分进行临时的混合来保障药剂的药效，同时该装置的辅助箱体能够单独进行快速更换，从而能够有效的节省对无人机换装药剂的时间，有效的提高了无人机的作业效率。

申请人：合肥春池工业设计有限公司
地址：230000 安徽省合肥市高新区鸡鸣山路西子曼城1栋
国籍：CN
更多信息请下载全文后查看。

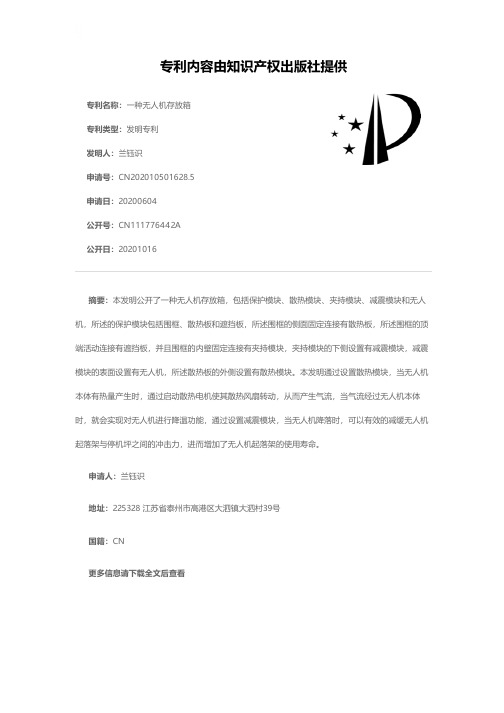

专利名称：一种无人机存放箱专利类型：发明专利
发明人：兰钰识
申请号：CN202010501628.5申请日：20200604
公开号：CN111776442A
公开日：
20201016
专利内容由知识产权出版社提供
摘要：本发明公开了一种无人机存放箱，包括保护模块、散热模块、夹持模块、减震模块和无人机，所述的保护模块包括围框、散热板和遮挡板，所述围框的侧面固定连接有散热板，所述围框的顶端活动连接有遮挡板，并且围框的内壁固定连接有夹持模块，夹持模块的下侧设置有减震模块，减震模块的表面设置有无人机，所述散热板的外侧设置有散热模块。

本发明通过设置散热模块，当无人机本体有热量产生时，通过启动散热电机使其散热风扇转动，从而产生气流，当气流经过无人机本体时，就会实现对无人机进行降温功能，通过设置减震模块，当无人机降落时，可以有效的减缓无人机起落架与停机坪之间的冲击力，进而增加了无人机起落架的使用寿命。

申请人：兰钰识
地址：225328 江苏省泰州市高港区大泗镇大泗村39号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201711174405.7(22)申请日 2017.11.22(71)申请人 成都科创谷科技有限公司地址 610041 四川省成都市高新区天府四街66号2栋8层3号(72)发明人 孙元伟　(74)专利代理机构 成都弘毅天承知识产权代理有限公司 51230代理人 谢建　王莎(51)Int.Cl.A01M 7/00(2006.01)B32B 15/20(2006.01)B32B 15/14(2006.01)B32B 17/02(2006.01)(54)发明名称一种农药储存装置(57)摘要本发明公开了一种农药储存装置，涉及农业生产设备技术领域。

本发明包括顶部和底部分别设置有总进液口和总出液口的罐体，罐体内竖直设置有能够转动的循环进液管，循环进液管上端延伸至罐体顶部，循环进液管下端封闭且延伸至罐体底部，循环进液管上水平设置有相互平行的若干子进液管，竖直方向上相邻的两个子进液管之间均设置有辅助搅拌板；罐体外部还设置有循环出液管，循环出液管下端与罐体底部连通，循环出液管上端通过密封轴承与循环进液管上端连通，循环出液管上还设置有水泵。

本发明具有恒温循环并搅拌农药的功能，能够有效避免低温下农药药效变差甚至失效的问题，具有农药储存效果好、结构简单实用的特点。

权利要求书1页 说明书3页 附图2页CN 108013012 A 2018.05.11C N 108013012A1.一种农药储存装置，包括罐体(1)，罐体(1)顶部设置有总进液口(1-1)，罐体(1)底部设置有总出液口(1-2)和循环出液口(1-4)，其特征在于，罐体(1)内竖直设置有循环进液管(2)，循环进液管(2)上端延伸至罐体(1)顶部，循环进液管(2)下端封闭且延伸至罐体(1)底部，罐体(1)外设置有用于驱动循环进液管(2)转动的电机(6)，循环进液管(2)上水平设置有相互平行的若干子进液管(4)，竖直方向上相邻的两个子进液管(4)之间均设置有辅助搅拌板(5)；罐体(1)外部还设置有循环出液管(3)，循环出液管(3)下端与罐体(1)底部连通，循环出液管(3)上端通过密封轴承与循环进液管(2)上端连通，循环出液管(3)上还设置有水泵(7)。

专利名称：一种农业无人机的存储盒专利类型：实用新型专利
发明人：王玉环
申请号：CN201820581819.5
申请日：20180423
公开号：CN208412683U
公开日：
20190122
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种农业无人机的存储盒，包括箱体和箱盖，所述箱盖位于箱体上方，且箱盖通过底部的转轴安装在箱体上，所述箱盖内部表面安装有橡胶垫B，所述箱体内放置有机槽，所述机槽底部安装有橡胶垫A，所述机槽的四侧均固定有海绵，所述机槽左侧上端的箱体上设置有放电口，所述箱体的右侧中部安装有提手，所述提手的左侧设置有充电口，所述箱体内部开设有储物槽。

本实用新型通过将箱体内放置有机槽，在转移无人机时可以将无人机放置在机槽内，因为机槽底部和四侧分别安装有橡胶垫A和海绵，且箱盖上安装有橡胶垫B，所以可以减少无人机在转移时所受到的震动，保护无人机的结构，较为实用，适合广泛推广与使用。

申请人：南安市创培电子科技有限公司
地址：362300 福建省泉州市南安市石井镇古山村莲山工业区5号
国籍：CN
代理机构：北京联瑞联丰知识产权代理事务所(普通合伙)
代理人：张清彦
更多信息请下载全文后查看。

专利名称：一种农用无人机药箱
专利类型：实用新型专利
发明人：黄远辉,范志明,全志成,叶万全,刘志平,郑金云,郑永崀,韦能
申请号：CN201820421296.8
申请日：20180327
公开号：CN208007296U
公开日：
20181026
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种农用无人机药箱，包括药箱体，所述的药箱体的顶面设置有进药口，底面设置有出药口；药箱体的右侧面设置有水泵安装凹槽，水泵通过螺钉固定安装在水泵安装凹槽内；药箱体的顶面中心设置有电池仓，电池通过螺钉固定在电池仓内；所述的药箱体的底面为倾斜的斜面，且斜面的最低点靠近出药口；药箱体的底面设置有从外向内凹入的底部隔档，药箱体的正面和背面均设置有从外向内凹入的侧面隔档。

药箱体底面倾斜，汇流出药口，降低药液残留量；底部隔档和侧面隔档的设置减少药液在药箱中暗流冲击力，进一步保证了飞行的平稳。

申请人：广西飞牛科技有限公司
地址：530007 广西壮族自治区南宁市高新区振兴路90号3#生产楼5层西侧509号房
国籍：CN
更多信息请下载全文后查看。

专利名称：一种农业种植用农药存放设备专利类型：实用新型专利
发明人：谷昕澜,宋艳,谷寒
申请号：CN202021275109.3
申请日：20200703
公开号：CN212938822U
公开日：
20210413
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种农业种植用农药存放设备，包括前侧开口的放置箱以及铰接在放置箱开口处的扇门，所述放置箱内壁的顶部转动连接有转轴，所述转轴的表面固定连接有放置板，所述放置板的表面开设有两个放置槽，所述放置槽的内壁设有瓶装农药，且放置槽内壁的左右两侧均设有用于对瓶装农药进行固定的抵压组件，所述放置箱内壁的底部嵌入连接有用于带动转轴进行转动的转动组件。

本实用新型通过上述等结构的配合，实现了能够对瓶装农药进行抵压固定，使得瓶装农药更加稳定的放置在放置板上，需要进行取拿瓶装农药时，能够使得放置板和转轴进行间歇式转动，便于进行观察并取拿相应瓶装农药。

申请人：上海宜领科技有限公司
地址：201306 上海市浦东新区环湖西二路888号C楼
国籍：CN
更多信息请下载全文后查看。
