1模齿轮模数

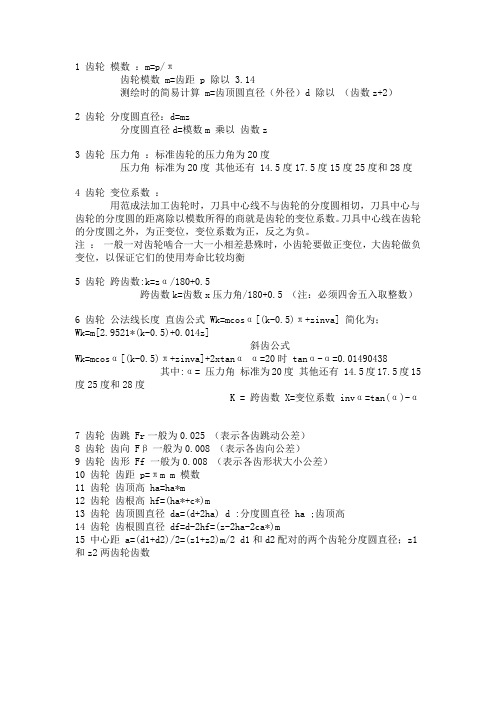

1 齿轮模数：m=p/π齿轮模数 m=齿距 p 除以 3.14测绘时的简易计算 m=齿顶圆直径（外径）d 除以（齿数z+2）2 齿轮分度圆直径：d=mz分度圆直径d=模数m 乘以齿数z3 齿轮压力角：标准齿轮的压力角为20度压力角标准为20度其他还有 14.5度17.5度15度25度和28度4 齿轮变位系数：用范成法加工齿轮时，刀具中心线不与齿轮的分度圆相切，刀具中心与齿轮的分度圆的距离除以模数所得的商就是齿轮的变位系数。

刀具中心线在齿轮的分度圆之外，为正变位，变位系数为正，反之为负。

注：一般一对齿轮啮合一大一小相差悬殊时，小齿轮要做正变位，大齿轮做负变位，以保证它们的使用寿命比较均衡5 齿轮跨齿数:k=zα/180+0.5跨齿数k=齿数x压力角/180+0.5 （注：必须四舍五入取整数）6 齿轮公法线长度直齿公式 Wk=mcosα[(k-0.5)π+zinva] 简化为；Wk=m[2.9521*(k-0.5)+0.014z]斜齿公式 Wk=mcosα[(k-0.5)π+zinva]+2xtanαα=20时tanα-α=0.01490438其中:α= 压力角标准为20度其他还有 14.5度17.5度15度25度和28度K = 跨齿数 X=变位系数 invα=tan(α)-α7 齿轮齿跳 Fr一般为0.025 （表示各齿跳动公差）8 齿轮齿向 Fβ一般为0.008 （表示各齿向公差）9 齿轮齿形 Ff 一般为0.008 （表示各齿形状大小公差）10 齿轮齿距 p=πm m 模数11 齿轮齿顶高 ha=ha*m12 齿轮齿根高 hf=(ha*+c*)m13 齿轮齿顶圆直径 da=(d+2ha) d :分度圆直径 ha ;齿顶高14 齿轮齿根圆直径 df=d-2hf=(z-2ha-2ca*)m15 中心距 a=(d1+d2)/2=(z1+z2)m/2 d1和d2配对的两个齿轮分度圆直径；z1和z2两齿轮齿数。

齿轮的模数计算公式（一）
齿轮的直径计算方法：
齿顶圆直径=（齿数+2）*模数
分度圆直径=齿数*模数
齿根圆直径=齿顶圆直径-4.5模数
比如：M4 32齿
齿顶圆直径=（32+2）*4=136mm
分度圆直径=32*4=128mm
齿根圆直径=136-4.5*4=118mm
7M 12齿
就是（12+2）*7=98mm
这种计算方法针对所有的模数齿轮（不包括变位齿轮）。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数
=齿轮外径÷（齿数-2）
齿轮模数是有国家的（GB1357-78）
模数系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50
模数系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45
模数系列（尽可能不用）3.25，3.75，6.5，11，30
上面数值以外为非齿轮，不要采用！
追问
请问：模数是自己定义的吗？我老板直接给我一个产品要我做个电极是冰箱
上的盖子我数了一下是 119齿数可是我要绘图的时候要求M=？ Z=？还有
一个角度角度和齿数都知道但是模数是多少我就不知道了我明天去测量一下
齿顶圆已知齿顶圆根据你说的就可以算出来模数了吧！
回答
对，需要测量直径才行。

1/1。

英制齿轮模数计算公式
计算公式：模数m = 分度圆直径d / 齿数z = 齿距p /圆周率π。

齿轮模数被定义为模数制轮齿的一个基本参数，是人为抽象出来用以度量轮齿规模的数。

在齿轮设计中，模数是决定轮齿大小的决定性元素。

不同国家对模数的定义方法有所区别，最典型的就是国际标准（除英国外，包括中国在内的其余国家的标准都与国际标准接轨）和英制标准。

国际标准定义模数的原理是：定义单个轮齿在分度圆(齿轮）/ 或线（齿条）出占有的圆弧（齿轮）/ 直线（齿条）的长度, 其长度为π * m，m 即为模数。

从这里可以看出，模数是有单位的，其标准单位为毫米（mm）。

很多人，习惯于模数简写，譬如，模数为1mm的齿轮，简写m=1；大家都逐渐接受这种写法，因此也是可以的。

但是，个别对齿轮模数理解不够深刻的同仁，认为模数没有单位，这个概念是错误的。

齿轮模数怎么计算齿轮模数是指齿轮传动中齿轮的基本参数之一，用来表示齿轮的尺寸大小和齿数之间的比例关系。

齿轮模数的计算是齿轮设计中重要的一步，它影响着齿轮系统的性能和工作效率。

齿轮模数的计算方法主要分为两种，分别是根据齿轮的模数系列和根据齿轮的性能要求。

一、根据齿轮的模数系列计算齿轮模数齿轮模数系列是指按一定规格划分的一组齿轮模数，根据齿轮传动轴的直径大小，在标准的国家制造标准中，有统一的齿轮模数系列。

常用的有公制模数系列和英制模数系列。

1. 公制模数系列的计算方法：公制模数系列是国际上通用的一种齿轮模数系列，它以模数为单位来区分不同规格的齿轮。

公制模数系列的计算方法如下：（1）确定齿轮传动的轴心距与齿轮的齿数。

（2）根据齿轮传动比确定主动齿轮和从动齿轮的模数关系。

（3）根据计算的公式，计算出主动齿轮和从动齿轮的模数。

例如，根据公式就可以计算得到主动齿轮和从动齿轮的模数。

2. 英制模数系列的计算方法：英制模数系列是美国通用的一种齿轮模数系列，它以齿数为单位来区分不同规格的齿轮。

英制模数系列的计算方法如下：（1）根据齿轮的齿数和压力角确定齿轮的模数。

（2）根据齿轮的齿数和模数确定齿轮的节圆直径。

（3）根据齿轮的节圆直径和压力角来确定齿轮的齿宽。

（4）根据齿宽和模数来确定齿轮的模数。

二、根据齿轮的性能要求计算齿轮模数除了根据齿轮的模数系列来计算齿轮模数外，还可以根据齿轮的性能要求来计算齿轮模数。

齿轮的性能要求包括齿轮的强度要求、齿轮的精度要求和齿轮的传动效率要求等。

1. 强度计算：强度是指齿轮在工作过程中所能承受的力的大小。

根据齿轮的载荷、齿数和材料的强度特性，可以通过计算来确定齿轮的模数。

2. 精度计算：精度是指齿轮制造的精度和齿轮的传动精度。

根据齿轮的精度要求，可以通过计算来确定齿轮的模数。

3. 传动效率计算：传动效率是指齿轮传动中能量的损失。

齿轮的传动效率与齿轮的结构和参数有关，可以根据传动效率的要求来确定齿轮的模数。

●齿轮模数：m=p/π齿轮模数m=齿距p 除以3.14测绘时的简易计算m=齿顶圆直径（外径）d 除以（齿数z+2）●齿轮分度圆直径：d=mz分度圆直径d=模数m 乘以齿数z●齿轮压力角：标准齿轮的压力角为20度压力角标准为20度其他还有14.5度17.5度15度25度和28度●齿轮变位系数：用范成法加工齿轮时，刀具中心线不与齿轮的分度圆相切，刀具中心与齿轮的分度圆的距离除以模数所得的商就是齿轮的变位系数。

刀具中心线在齿轮的分度圆之外，为正变位，变位系数为正，反之为负。

注：一般一对齿轮啮合一大一小相差悬殊时，小齿轮要做正变位，大齿轮做负变位，以保证它们的使用寿命比较均衡●齿轮跨齿数:k=zα/180+0.5跨齿数k=齿数x压力角/180+0.5 （注：必须四舍五入取整数）●齿轮公法线长度直齿公式Wk=mcosα[(k-0.5)π+zinva] 简化为；Wk=m[2.9521*(k-0.5)+0.014z]斜齿公式Wk=mcosα[(k-0.5)π+zinva]+2xtanα α=20时tanα-α=0.01490438其中:α= 压力角标准为20度其他还有14.5度17.5度15度25度和28度K = 跨齿数X=变位系数invα=tan(α)-α齿轮齿跳Fr一般为0.025 （表示各齿跳动公差）●齿轮齿向Fβ一般为0.008 （表示各齿向公差）●齿轮齿形Ff 一般为0.008 （表示各齿形状大小公差）●齿轮齿距p=πm m 模数●齿轮齿顶高ha=ha*m●齿轮齿根高hf=(ha*+c*)m●齿轮齿顶圆直径da=(d+2ha) d :分度圆直径ha ;齿顶高●齿轮齿根圆直径df=d-2hf=(z-2ha-2ca*)m●中心距a=(d1+d2)/2=(z1+z2)m/2 d1和d2配对的两个齿轮分度圆直径；z1和z2两齿轮齿数。

齿轮模数的计算公式
齿轮模数是指齿轮的一个参数，也是齿轮设计中最基本的参数之一。

它代表着齿轮的大小和齿形大小的关系，常用于齿轮的制造和选型。

齿轮模数的计算公式是：
模数=齿轮齿数/齿轮直径
其中，齿轮齿数指齿轮上的齿数，齿轮直径指齿轮的中心直径。

齿轮模数的单位是毫米。

齿轮模数的选择很重要，它的大小关系到齿轮的强度、精度和寿命等方面。

一般情况下，齿轮模数越大，则齿轮的强度越大。

而齿轮模数越小，则齿轮的精度和寿命越高。

在齿轮设计中，需要根据齿轮的传动功率、齿轮齿数、齿轮速比等参数，来选择合适的齿轮模数。

一般来说，齿轮模数应该满足以下要求：
1. 齿轮模数应该能够满足齿轮的强度要求，不能太小。

2. 齿轮模数应该尽量小，以提高齿轮的精度和寿命。

3. 齿轮模数应该符合齿轮的制造技术和加工设备的要求。

在实际应用中，齿轮模数的选择需要综合考虑多种因素，如齿轮的使用环境、制造成本、传动效率等等。

同时，还需要根据不同的齿轮应用领域和传动方式，选用不同类型的齿轮模数。

总之，齿轮模数是齿轮设计中最基本的参数之一，其大小关系到齿轮的强度、精度和寿命等多方面因素，需要根据实际情况进行合理选择。

模数为1的齿轮最少齿数1.引言1.1 概述齿轮是一种常见的动力传递装置，其主要作用是将电机的旋转运动传递给其他机械部件，从而实现各种机械设备的正常运转。

而齿轮的齿数是决定其传递效率和运动特性的重要参数之一。

在齿轮设计中，常常会使用一个参数来描述齿轮的尺寸，即模数。

模数是指齿轮齿数与齿距（即相邻齿之间的距离）的比值，用来表征齿轮的大小。

通常情况下，模数是一个整数或小数。

在本文中，我们将着重讨论模数为1的齿轮。

模数为1的齿轮在工程设计中应用广泛，因为它们具有一些独特的特性和优点。

首先，模数为1的齿轮的传动效率高，摩擦损失小，能够更有效地传递力量和扭矩。

其次，由于模数为1，齿轮的尺寸相对较小，可以在有限的空间内实现更多的传动装置安排。

此外，模数为1的齿轮制造成本较低，更易于加工和生产。

然而，模数为1的齿轮也存在一个问题，即最少齿数的选择。

根据齿轮传动原理的要求，为了保证传动的稳定性和平稳性，齿轮的齿数通常需要满足一定的比例关系。

具体而言，模数为1的齿轮最少需要几颗齿才能正常运转？本文的目的即在于回答这个问题，并给出计算最少齿数的方法。

同时，我们还将探讨模数为1的齿轮的应用和意义，解释为什么模数为1的齿轮在某些领域是首选的动力传输解决方案。

通过深入研究和分析，我们将进一步认识到模数为1的齿轮在实际工程设计中的重要性，并为读者提供一些实用的指导和建议。

1.2文章结构文章结构部分的内容如下：1.2 文章结构本文主要分为引言、正文和结论三个部分来论述模数为1的齿轮最少齿数的问题。

引言部分将介绍本文的概述，对模数为1的齿轮的背景和基本原理进行简要说明，并提出本文的目的。

正文部分包括两个章节，分别是齿轮的基本原理和模数为1的齿轮。

在齿轮的基本原理章节中，将介绍齿轮的定义和工作原理，以及齿轮的设计参数和制造过程等方面的知识。

在模数为1的齿轮章节中，将针对模数为1的特殊情况进行研究和分析，探讨模数为1的齿轮的特点和应用场景。

标准齿轮模数
标准齿轮模数是指在一定的齿轮传动范围内，规定的一组齿轮模数，它是齿轮
设计和制造的基础。

在实际应用中，常见的标准齿轮模数有0.5、0.8、1、1.25、
1.5、2、
2.5、3、4、5、6、8、10等。

选择合适的标准齿轮模数可以有效地提高齿
轮传动的效率和精度，同时也有利于降低制造成本和提高生产效率。

在确定标准齿轮模数时，需要考虑齿轮传动的工作条件、传动比要求、传动功
率和速度等因素。

一般来说，传动功率大、速度高的齿轮传动通常选择较大的模数，而传动比较大、传动精度要求高的齿轮传动通常选择较小的模数。

此外，还需要考虑到齿轮的强度、齿面接触疲劳强度和齿轮的制造工艺等因素，综合考虑确定最终的标准齿轮模数。

在实际的齿轮设计和制造中，选择合适的标准齿轮模数对于提高齿轮传动的效
率和精度具有重要意义。

合理选择标准齿轮模数可以降低齿轮传动的噪音和振动，提高传动效率，延长齿轮的使用寿命。

因此，在进行齿轮设计时，需要充分考虑到标准齿轮模数的选择，结合实际的传动需求和工作条件，综合考虑各种因素，以确保齿轮传动的稳定性和可靠性。

总的来说，标准齿轮模数是齿轮设计和制造中的重要参数，它直接影响着齿轮
传动的效率、精度和可靠性。

在实际应用中，选择合适的标准齿轮模数需要综合考虑传动功率、传动比、传动精度、工作条件和制造工艺等因素，以确保齿轮传动的稳定性和可靠性。

因此，对于齿轮设计和制造人员来说，深入了解标准齿轮模数的相关知识，对于提高齿轮传动的效率和精度具有重要意义。

齿轮的模数计算公式
齿轮的直径计算方法：
齿顶圆直径=（齿数+2）*模数
模数=
分度圆直径=齿数*模数
齿根圆直径=齿顶圆直径模数
比如：M4 32齿
齿顶圆直径=（32+2）*4=136mm
分度圆直径=32*4=128mm
齿根圆直径=*4=118mm
7M 12齿
就是
（12+2）*7=98mm
这种计算方法针对所有的模数齿轮（不包括变位齿轮）。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数
=齿轮外径÷（齿数-2）
齿轮模数是有国家标准的（GB1357-78）
模数标准系列（优先选用）1、、、2、、3、4、5、6、8、10、12、14、16、20、25、32、40、50
模数标准系列（可以选用），，，，，，7，9，14，18，22，28，36，45
模数标准系列（尽可能不用），，，11，30
上面数值以外为非标准齿轮，不要采用！
模数的标准化数值参考GB1357-87.第一系列有：，，，，，，，，，，1，，，2，，3，4，5，6，8，10，12，16，20，25，32，40，50.（优先选用第一系列）。

第二系列有，，，，，，，，，，，，7，9，11，14，18，22，28，36，45.单位mm。

各尺寸的计算公式如下：分度圆直径：d=m1*Z 齿顶圆直径:
da=d+2*ha=m1*Z+2*ha*m2 齿根圆直径: df=d-2*hf=m1*Z-2*(ha1+c1)*m2 此外，分度圆齿厚S、齿距P、基圆直径db和中心距a是按照m1计算。
