高低压相序标识、载流量、电气间隙、爬电距离、安全净距

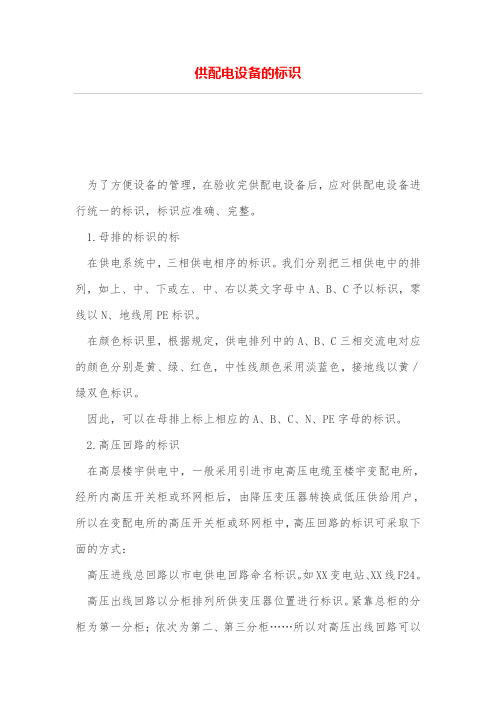

供配电设备的标识为了方便设备的管理，在验收完供配电设备后，应对供配电设备进行统一的标识，标识应准确、完整。

1.母排的标识的标在供电系统中，三相供电相序的标识。

我们分别把三相供电中的排列，如上、中、下或左、中、右以英文字母中A、B、C予以标识，零线以N、地线用PE标识。

在颜色标识里，根据规定，供电排列中的A、B、C三相交流电对应的颜色分别是黄、绿、红色，中性线颜色采用淡蓝色，接地线以黄／绿双色标识。

因此，可以在母排上标上相应的A、B、C、N、PE字母的标识。

2.高压回路的标识在高层楼宇供电中，一般采用引进市电高压电缆至楼宇变配电所，经所内高压开关柜或环网柜后，由降压变压器转换成低压供给用户，所以在变配电所的高压开关柜或环网柜中，高压回路的标识可采取下面的方式：高压进线总回路以市电供电回路命名标识。

如XX变电站、XX线F24。

高压出线回路以分柜排列所供变压器位置进行标识。

紧靠总柜的分柜为第一分柜；依次为第二、第三分柜……所以对高压出线回路可以这样标识：KMAN、PMAN其中K、P代表回路号，M代表分柜所处位置，AN代表该柜所供变压器号。

例K4A5表示K回路第4分柜供5号变压器，P2A6表示P回路第2分柜供6号变压器。

各标识分别贴于对应柜上。

另外，对于各回路的运行状态还需进行警示性标识。

在已处供电运行的回路上，在其柜上挂“严禁合地刀”标识牌。

在已处于停供电的回路上，在其柜上挂“严禁合闸，有人工作”标识牌。

3.变压器的标识因变压器的设备容量、型号、规格、电压等级等内容在变压器的铭牌上已注明，所有变压器的标识，主要为高低压端母线排的标识和警示标识。

母线排的标识前面已经讲过，高压端可用A、B、C从左到右进行标识，对应的低压端可用a、b、c、N从左到右进行标识。

因为对变压器的巡视，有一个安全距离的问题，所以，在变压器的围栏上，应挂上“高压危验，请勿靠近”的标识牌。

对于干式变压器，还应在变压器器身上贴“请勿触摸”标识。

温馨提示：支持键翻阅图片2 / 33 / 3爬电距离沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离；爬电距离在绝缘材料表面会形成泄漏电流路径。

若这些泄漏电流路径构成一条导电通路，则出现表面闪络或击穿现象。

绝缘材料的这种变化需要一定的时间，它是由长时间加在器件上的工作电压所引起的，器件周围环境的污染能加速这一变化。

因此在确定端子爬电距离时要考虑工作电压的大小、污染等级及所运用的绝缘材料的抗爬电特性。

根据基准电压、污染等级及绝缘材料组别来选择爬电距离。

基准电压值是从供电电网的额定电压值推导出来的。

[1]电气间隙Clearance在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

电气间隙的大小和老化现象无关。

电气间隙能承受很高的过电压，但当过电压值超过某一临界值后，此电压很快就引起电击穿，因此在确认电气间隙大小的时候必须以设备可能会出现的最大的内部和外部过电压（脉冲耐受电压为依据）。

在不同场合使用同一电气设备或运用过电压保护器时所出现的过电压大小各不相同。

因此根据不同的使用场合将过电压分为Ⅰ至Ⅳ四个等级。

可见，爬电距离和电气间隙实际是两个相关参数，都是针对电气绝缘性而来。

特别是在继电器、开关等工控产品的选用中，需要遵守相关标准的同时，还要按实际的使用环境要求（气压、污染等），设定合适的爬电距离及电气间隙，以保障人民生命财产安全和电气性能的稳定。

电气间隙爬电距离标准电气间隙0.4kV 20mm 1~3kV 75mm 6kV 100mm 10kV 125mm 15kV 150mm 20kV 180mm 35kV 300mm爬电距离爬距以污秽等级来计算，零级污秽14.8mm/KV,一级污秽16mm/KV，较多人引用二级污秽20mm/KV，电压以最高工作电压计算此标准是：GB7251.1-2021，标准名称：低压成套开关设备和控制设备第1部分。

等同使用的IEC 标准是：IEC 61439.1:2020：事实上，电气间隙和爬电距离对于开发人员和制造人员来说是十分重要的。

例如我们要设计一款带灭弧的隔离开关，它的三个极当然要固定到底板上。

于是固定螺丝之间的距离、触头之间的距离，还有灭弧罩之间的距离就很有讲究。

距离太大了浪费材料，同时使得产品尺寸变大；距离太小了又不能满足标准要求。

在这里，就需要仔细斟酌电气间隙和爬电距离问题再例如母线的安装。

如果以为简单地把母线表面包敷热缩套管就能够减小电气间隙和爬电距离，就象是猴子捞月一场空。

事实上，母线之间的电气间隙是由它的连接处决定的。

一般来说，母线连接处的电气间隙和爬电距离最小，且无法包裹热缩套管，只能按标准要求来考核绝缘距离。

事实上，母线连接处的绝缘距离参数就代表了母线的绝缘距离参数。

可见它与绝缘套管毫无关系总之，电气间隙和爬电距离对于非制造业的电气人员来说，可能只是一个概念而已。

但对于制造业的设计者来说，就不仅仅只是概念，更多的是有关材料、空间尺寸和制造成本等极具专业性的技术难题了一般来说，爬电距离要求的数值比电气间隙要求的数值要大，布线时须同时满足这两者的要求（即要考虑表面的距离，还要考虑空间的距离），开槽（槽宽应大于1mm）只能增加表面距离即爬电距离而不能增加电气间隙，所以当电气间隙不够时，开槽是不能解决这个问题的，开槽时要注意槽的位置、长短是否合适，以满足爬电距离的要求。

4.2.2元件及PCB的电气隔离距离：（电气隔离距离指电气间隙和爬电距离的综合考虑）对于Ⅰ类设备的开关电源（本公司的大部分开关电源均为Ⅰ类设备）,在元件及PCB板上的隔离距离如下：（下列数值未包括裕量）a、对于AC—DC电源（以不含有PFC电路及输入额定电压范围为100-240V～为例）电气间隙爬电距离L线-N线（保险管之前） 2.0mm 2.5mm 输入-地（整流桥前） 2.0mm 2.5mm 输入-地（整流桥后） 2.2mm 3.2mm 输入-输出（变压器） 4.4mm 6.4mm 输入-输出（除变压器外） 4.4mm 5.5mm 输入-磁芯、输出-磁芯2.0mm 2.5mmb、对于AC—DC电源（以含有PFC电路及输入额定电压范围为100-240V～为例）电气间隙爬电距离L线-N线（保险管之前） 2.0mm 2.5mm 输入-地（整流桥前） 2.0mm 2.5mm 输入-地（整流桥后） 2.2mm 3.2mm 输入-输出（变压器） 5.2mm 9.0mm 输入-输出（除变压器外） 4.4mm 6.4mm 输入-磁芯、输出-磁芯2.2mm 3.2mm c、对于DC—DC电源（以输入额定电压范围为36-76V 为例）电气间隙爬电距离（DC+）-（DC-）（保险管之前）0.7mm 1.4mm 输入-地（保险管之前）0.7mm 1.4mm输入-地（保险管之后）0.9mm 1.4mm 输入-输出（考虑为基本绝缘）0.9mm 1.4mm输入-输出（考虑为加强绝缘） 1.8mm 2.8mm输入-磁芯、输出-磁芯0.7mm 1.4mm4.2.3变压器内部的电气隔离距离：变压器内部的电气隔离距离是指变压器两边的挡墙宽度的总和，如果变压器挡墙的宽度为3mm，那么变压器的电气隔离距离值为6mm（两边的挡墙宽度相同）。

额定电压“大于３００Ｖ小于６６０Ｖ”爬电距离为１４ＭＭ，电气间隙为８ＭＭ。

有规范1、安装母线距离应该大于“爬电距离为１４ＭＭ，电气间隙为８ＭＭ”；2、安装母线距离应该大于多少？与安装的刚度、环境湿度、温度等等有关；3、不过，40mm 够了！户内高、低压成套开关柜母线设计收藏此信息打印该信息添加：佚名来源：未知1 前言母线是指在成套开关柜中用来作为连接柜间以及柜内各电气设备进行汇集、分配和传送电能的导体。

在发生短路故障时要承受短路电流造成的发热和电动力作用，是作为高、低压成套电器中重要的一次元件。

2母线的类型、颜色、布置豆其载流量影响园素2.1开关柜用母线按其横截面分为：矩形、圆形(或双D形)和槽形母线三种；当母线的横截面积相同时。

矩形母线的周长要比园形母线太，其散热效果好，冷却条件好。

而且，在一定允许加热温度下，矩形母线所通过的电流要比园形母线大，园形母线的集肤效应较强，而矩形母线比较均匀。

因此成套开关柜内一般都采用矩形母线。

2.2开关柜用母线的颜色和位置：(1)开关柜母线相序位置与国标颜色对照表:(2)．柜体接地母线：黄绿色相闻。

2.3柜内母线的布置：(1)按垂直或水平“一”字形：如GGlA12F型、GBC-40.5型中的柜顶主母线布置结构；(2)按“品”字形：如KYN28A—12型，KYNIO-40.5型中的主母线布置结构。

2.4载流量受影响的因素：(1)布置方式：竖放和横放，竖放的动稳定电流值要比横放时大。

(2)环境温度(下表中的温度值是棵母线承受的最高温度值)上表表明：母线经过镀银或镀锡处理后其耐高温性能有所提高。

(3)母线的材质：铜；铝；钢。

其中铜的导电率最高，相同截面积时它的载流量最大,而钢最小，常用于PT回路或避雷器回路中。

(4)母线的根数：多根母线并列布置使用时，其散热条件比单根要差得多。

例如：LMY100X10的电流试验值：单根载流量是1728A/1(作基准)；双根布置时，载流量是2558A/1.48；叁根布置时。

高压低压配电柜的标志及标识有哪些在电力系统中，高压低压配电柜起到分配和控制电能的重要作用。

为了确保使用安全和方便，配电柜上需要标注各种标志和标识，以便在操作和维护过程中能够准确识别。

本文将介绍高压低压配电柜上常见的标志及标识。

一、高压低压配电柜的位置标识1. 电缆线路示意图：配电柜门上应标注电缆线路示意图，详细标明各个线路的名称和连接方式，以便操作人员能够迅速找到所需线路。

二、高压低压配电柜的功能标志1. 电源输入：标注标明各级电源输入的位置和电压等级，用以确定供电情况。

2. 高压开关：高压开关的位置和开关状态需要标识清晰，以便进行操作和检修。

3. 低压开关：类似于高压开关，低压开关的位置和开关状态也需要标识清晰。

4. 接地开关：配电柜中应设置接地开关，用于接通或断开设备的接地连接，需要在开关上进行明确标识。

5. 避雷器：如果配电柜内安装有避雷器，应标注避雷器的位置和型号，方便检修和更换。

三、高压低压配电柜的警示标识1. 高压警示：高压电源具有较高的电能，因此配电柜中高压部分需要标注高压警示标识，吸引操作人员的注意，并提醒其采取必要的安全措施。

2. 禁止触摸：为了防止意外触碰产生触电风险，配电柜中应标示“禁止触摸”或“危险区域”等标识，提醒人员注意安全。

3. 紧急停电按钮：为了应对紧急情况，配电柜中应设有紧急停电按钮，需要在按钮上方标注清晰的标识，以便于操作人员在紧急情况下快速找到按钮。

4. 禁止擅自操作：为了保障系统的正常运行和人员的安全，配电柜上应标注“禁止擅自操作”等标识，以提醒未经授权的人员不得操作配电柜。

四、高压低压配电柜的电气标识1. 电压标识：配电柜上应标注各个电源的电压等级，确保操作人员能够正确识别供电电压。

2. 电流标识：标注各个线路的电流容量，以便操作人员了解线路的负载情况，避免过载操作。

3. 接地标识：设置接地线的位置和标识，确保接地操作的准确性和可靠性。

4. 箱体标识：配电柜的外壳也需要进行标识，标明厂家信息、型号、生产批次等相关信息，便于维护和查询。

电气间隙、爬电距离相关介绍一、为啥由这些要求？一是安全；二是安全；三还是安全。

二、这些概率是咋引申来的？为了保证人身安全和使用环境不受任何危害，基本所有的家用电器产品都有对应的安全标准。

整体而言，所有家电有通用的基本标准，如：IEC60335-1《家用和类似用途电器的安全通用要求》，针对具体家电产品，可能要有类似标准参考。

但基本都是在通用标准的基础上，针对具体家电产品做做一些更细致、补充性的说明。

说到这里，先介绍一些基本概念：1、基本绝缘basicinsulation施加于带电部件对电击提供基本防护的绝缘。

附加绝缘supplementaryinsulation万一基本绝缘失效，为了对电击提供防护而对基本绝缘另外施加的独立绝缘。

双重绝缘doubleinsulation由基本绝缘和附加绝缘构成的绝缘系统。

加强绝缘reinforcedinsulation提供与双重绝缘等效的防电击等级而施加于带电部件的单一绝缘。

双重绝缘和加强绝缘在防护上基本相当，在大多数情况下，可以等同看待。

但是，细致来讲，二者有一定区分：加强绝缘，作为单一的绝缘，这并不意味该绝缘是个同质体，它也可以由几层组成，但它不像附加绝缘或基本绝缘那样能逐一地试验，具体实验强度上，相对基本绝缘和附件绝缘有一定加强。

功能性绝缘functionalinsulation在不同电势的导电部件之间的绝缘，仅为器具的正确运行所需。

2、相关家电对应的分类情况，根据防触电保护方式，家用电器可以分为5类：O类型器具classOappliance：电击防护依赖于基本绝缘的器具。

即它没有将导电性易触及部件（如果有的话）连接到设施的固定布线中保护导体的措施，万一该基本绝缘失效，电击防护依赖于环境。

【简单讲：仅仅提供基本绝缘】随着越来越严格的安规，该类设备基本已经很少有了。

OI类器具classOIappliance至少整体器具有基本绝缘并带有一个接地端子的器具，但其电源软线不带接地导线，插头也无接地接点。

爬电距离和电气间隙图解这是一颗器件的两个脚。

在他们中间把PCB挖了一个孔。

红线的表示爬电距离蓝线的表示电气间隙。

接地电阻和绝缘电阻的概念接地电阻和绝缘电阻是完全不同的两个概念。

绝缘电阻是指绝缘材料的绝缘程度，一般都要求在几百千欧以上，以大为好。

接地电阻按接地的功用不同可分为保护接地、工作接地、防雷接地、信号地接地、防静电接地和隔离接地等等。

保护工作人员人身安全的接地措施称为安全保护接地。

为了使电器设备能够正常工作而采取的接地措施称为工作接地。

防雷击的避雷装置的接地称为防雷接地。

通讯、电子系统为抑制噪声和防止干扰的接地技术称为信地接地技术。

对于不同的接地装置，接地电阻的要求也不相同，从0.1欧到20欧，以小为好。

接地装置的组成接地体分为自然接地体与人工接地体。

接地装置能否符合要求,主要指标就是接地电阻。

安规电容只要通过安全规则认证的都叫安规电容，X Y电容都是需要用安规电容。

根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。

(L="Line", N="Neutral", G="Ground")X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘1、安规电容介绍安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。

高低压相序标识、载流量、电气间隙、爬电距离、安全净距CE/QC7.5-05-07 编号高、低压成套开关设备母线加工和安装工艺守则母线搭接典型方式及使用螺栓规格表连接尺寸孔要求类序图例螺栓规格别号 B1 B2 a φ(mm) 数量1 125 21 4 M202 100 17 4 M163 80 134 M124 63 11 4 M10 直5 50 9 4 M8 线6 45 9 4 M8 连接7 40 80 13 2 M128 31.5 63 11 2 M109 25 50 9 2 M810 125 125 21 4 M2011 125 100-80 17 4 M1612 125 63 13 4 M1213 100 100-80 17 4 M1614 80 80-63 13 4 M12 垂15 63 63-50 11 4 M10 直连16 50 50 9 4 M8 接 17 45 45 9 4 M818 125 31.5-25 11 2 M1019 100 31.5-25 9 2 M820 80 31.5-25 9 2 M821 125 63-40 17 2 M1622 100 63-40 17 2 M1623 80 63-40 15 2 M1424 63 50-40 13 2 M12 垂25 50 45-40 11 2 M10 直26 63 31.5-25 11 2 M10 连27 50 31.5-25 9 2 M8 接28 40 40-31.5 13 1 M1229 40 25 11 1 M1030 31.5 31.5-25 11 1 M1031 25 25 9 1 M8CE/QC7.5-05-07 编号高、低压成套开关设备母线相序排列类别颜色标记垂直排列水平排列前后排列A相黄上左远交 B相绿中中中C相红下右近流 N线淡蓝次下次右次近PEN线黄绿双色最下最右最近直 +正极棕上左远流 -负极蓝下右近室内配电装置的安全净距(mm)额定电压(kV) 序部位号 0.4 1，3 6 10 15 20 35不同相的裸带电体之间及裸露带电1 20 75 100 125 150 180 300 部分连接地骨架之间裸露带电部分至正面金属封板、门2 105 130 155 或传动杆件之间裸露带电部分至正面网状封板或网3 100 175 200 225 250 280 400 状门之间4 无遮拦导体至地(楼)面之间 2300 2375 2400 2425 2450 2480 2600室外配电装置的安全净距(mm)额定电压(kV) 序部位号 0.4 1，10 15，20 35 1 不同相的裸带电体之间及裸露带电部分连接地骨架之间 75 200 300 400 2 裸露带电部分至正面金属封板、门或传动杆件之间 75 200 300 400 3 裸露带电部分至正面网状封板或网状门之间175 300 400 500 4 无遮拦导体至地(楼)面之间 2500 2700 2800 2900 电气间隙和爬电距离额定电压kV 电气间隙mm 爬电距离mm0.30,U?0.66 10 12 N0.66,U?1 12 16 N户内装置的最小电气间隙(mm)电力系统额定电压 kV 辅助电路相关位置 500 V以下 3 6 10 35不同相的裸导体间 75 100 125 300 4带电裸导体至接地框架 75 100 125 300 15带电裸导体至板状遮栏 105 130 155 330 15 带电裸导体至网门及网状遮栏175 200 225 400 50CE/QC7.5-05-07 编号高、低压成套开关设备不同电流等级母排的选用表电流等级(A) TMY(Cu)铜 LMY(Al)铝100 3×15 150 3×15 3×20 200 3×20 3×25 250 3×25 4×30 300 3×30 4×30 400 4×30 4×40 500 4×40 5×50 600 5×40 6×50 800 6×50 6×80,8×60 1000 8×60 8×80,6×100 1200 8×80 100×8 1500 8×100;10×80;100×8 2,8×80,,2,6×100, 200010×120;2(6×100) 2(10×100);3(8×80);3(100×6)2(10×120);3(10×100);3(120×2500 2(10×80);2(8×100)8)2(10×120);3(8×100);3(103000 3(120×10) ×80)3(10×120),4(10×100);4000注:?假设实际环境温度35?～母线平放方式。

2.1.16 防护罩protective cover为防止意外接触可能发生危险的部件所提供的外壳的一部分或挡板。

2.1.17 遮拦barrier对任何经常接近的方向的直接接触起防护作用的部件。

2.1.18 阻挡物obstacle防止无意识的直接接触，但不防止有意识的直接接触的部件。

2.2 间距2.2.1 电气间隙clearance两导电部分间的最短直线距离。

2.2.2 保护间隙protective gap带电部分与地之间用以限制可能发生最大过电压的间隙。

2.2.3 爬电距离creepage distance在两个导电部分之间沿绝缘材料表面的最短距离。

曾称：漏电距离2.2.4 隔离to isolatea. 使一个器件或电路与另外的器件或电路完全断开。

b. (用隔开的办法)提供一种规定的防护等级以隔开任何带电的电路。

2.2.5 安全距离safe distance为了防止人体触及或接近带电体，防止车辆或其它物体碰撞或接近带电体等造成的危险，在其间所需保持的一定空间距离。

2.2.6 伸臂范围arm's reach从一个人经常站立或走动的表面上任何一点算起，到他在不需要帮助的情况下，任何方向手所能达到的界限为止的范围。

2.3 载流量2.3.1 (导体的)(连续)载流量(continuous) current-carrying capacity (of a conductor)在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。

2.4 标志2.4.1 安全标志safety marking由安全色、几何图形、图形符号和文字构成的标志，用以表达特定的安全信息。

2.4.2 补充标志supplementary marking必须与安全标志同时使用，对安全标志进行文字说明的标志。

2.4.3 安全色safety colour表达安全信息的颜色，如表示禁止、警告、指令、提示等。

3 基本措施3.1 保护系统3.1.1 TN 系统TN system电源系统有一点直接接地，负载设备的外露导电部分通过保护导体连接到此接地点的系统。
