建筑方案设计图纸审核要点建筑方案设计图纸是建筑项目实施的重要依据，其质量直接影响到项目的成败。

因此，对建筑方案设计图纸进行严格审核至关重要。

以下是建筑方案设计图纸审核的一些要点。

一、总平面图审核1、场地规划审核建筑与周边环境的关系，包括道路、相邻建筑、地形地貌等，确保建筑布局合理，不影响周边环境和交通流线。

检查场地出入口的设置是否符合规范要求，是否方便人员和车辆进出，同时要考虑与城市道路的衔接。

核实场地的竖向设计，包括标高、坡度等，确保场地排水顺畅，不出现积水现象。

2、建筑布局审查建筑的朝向和间距，是否满足日照、通风和防火要求。

查看建筑的功能分区是否明确，各功能区之间的联系是否便捷。

确认建筑群体的组合方式是否协调美观，是否与周边建筑风格相融合。

3、交通组织审核场地内的道路系统，包括道路宽度、转弯半径、坡度等，是否满足车辆通行和消防要求。

检查停车场的设置，包括停车位数量、位置和出入口，是否满足使用需求。

核实人行道和无障碍通道的设置，是否符合无障碍设计规范。

4、绿化景观审查绿化布置是否合理，是否满足绿化率要求，植物品种的选择是否适宜当地气候和环境。

查看景观节点的设置是否具有吸引力，是否与建筑风格相呼应。

二、平面图审核1、功能布局审核各层平面的功能分区是否合理，房间的面积和尺寸是否满足使用要求。

检查不同功能房间之间的流线是否顺畅，避免交叉和干扰。

确认公共空间的设置，如走廊、楼梯、电梯等，是否满足疏散和通行要求。

2、尺寸标注核实房间的开间、进深、层高、门窗洞口尺寸等标注是否准确清晰。

检查墙体厚度、柱子尺寸等结构构件的标注是否与结构设计相符。

3、门窗布置审查门窗的位置、数量和尺寸是否合理，是否满足采光、通风和使用要求。

查看门窗的开启方式是否符合规范，是否影响室内家具布置和人员通行。

4、卫生间和厨房布局审核卫生间和厨房的位置是否合理，是否靠近给排水立管。

检查卫生间和厨房的设备布置是否满足使用要求，排水管道的走向是否合理。

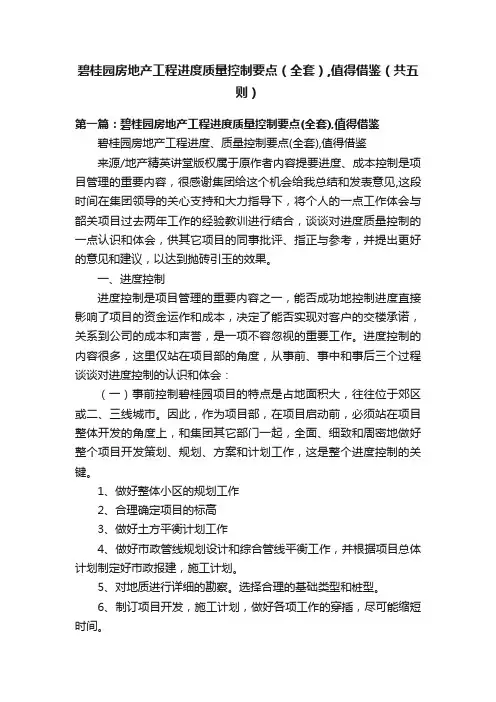

碧桂园房地产工程进度质量控制要点（全套）,值得借鉴（共五则）第一篇：碧桂园房地产工程进度质量控制要点(全套),值得借鉴碧桂园房地产工程进度、质量控制要点(全套),值得借鉴来源/地产精英讲堂版权属于原作者内容提要进度、成本控制是项目管理的重要内容，很感谢集团给这个机会给我总结和发表意见,这段时间在集团领导的关心支持和大力指导下，将个人的一点工作体会与韶关项目过去两年工作的经验教训进行结合，谈谈对进度质量控制的一点认识和体会，供其它项目的同事批评、指正与参考，并提出更好的意见和建议，以达到抛砖引玉的效果。

一、进度控制进度控制是项目管理的重要内容之一，能否成功地控制进度直接影响了项目的资金运作和成本，决定了能否实现对客户的交楼承诺，关系到公司的成本和声誉，是一项不容忽视的重要工作。

进度控制的内容很多，这里仅站在项目部的角度，从事前、事中和事后三个过程谈谈对进度控制的认识和体会：（一）事前控制碧桂园项目的特点是占地面积大，往往位于郊区或二、三线城市。

因此，作为项目部，在项目启动前，必须站在项目整体开发的角度上，和集团其它部门一起，全面、细致和周密地做好整个项目开发策划、规划、方案和计划工作，这是整个进度控制的关键。

1、做好整体小区的规划工作2、合理确定项目的标高3、做好土方平衡计划工作4、做好市政管线规划设计和综合管线平衡工作，并根据项目总体计划制定好市政报建，施工计划。

5、对地质进行详细的勘察。

选择合理的基础类型和桩型。

6、制订项目开发，施工计划，做好各项工作的穿插，尽可能缩短时间。

7、做好内外的沟通协调工作8、做好设计变更图纸会审和技术交底工作9、督促施工单位及时进场，做好“三通一平”和场地交接。

10、督促施工单位按合同约定的时间，编制详细的施工计划，作为进度控制的依据。

1、做好整体小区的规划工作首先应根据项目各方面实际情况，与公司的有关部门一起制订整个项目的分段开发计划和顺序，统一意见后据此制定项目外部交通和内部临水、临电、市政和施工道路、临设、材实堆放、搅拌站、办公室等布置和计划，做到统一规划、有条不絮、避免重复投资，以利于加快进度，节省投资。

碧桂园图纸深化要点碧桂园铝模图纸深化要点施工方确认：_____________________日期：__________________________ XXXXXXXXXXXXXXXXXXXXXXXXX 公司XXXX年XX月XX日一、碧桂园免抹灰实测实量总体要求:参照集团工管中心土建工程实测实量检查办法，要求铝模拆模后达到免抹灰条件，应从截面尺寸、墙表面平整度、墙垂直度、顶板水平度、楼板厚度、阴阳角方正、方正性、外窗洞口尺寸8个维度进行实测实量，允许偏差符合下表要求：见下表1:2018年试行稿实测实量检查标准二、对铝合金模板厂家体系要求：1、板材要求：所有板材全数标准版生产，宽度400mm；层高小于3. 2m以下的墙面模板一板到顶，不允许有非标板出现。

2、背榜要求：A、SSGF新体系：外墙六道内墙五道背楞，最上边第六道背楞加固在C 槽板上；要有竖向背楞，阴阳角处背楞不允许断开，背楞型材型号统一；B、铝模免抹灰体系：外墙五道内墙四道背楞，最上边第五道背楞加固在C槽板上；要有竖向背榜，阴阳角处背楞不允许断开，背榜型材型号统一。

3、斜撑要求：中间间距不大于1600mm,距离墙端部不大于600mm,大于500mm短墙处要求斜撑加固。

4、立杆支撑要求：短边方向第一根立杆离墙端不大于750皿。

5、飘窗要求：平行于短边方向配模，飘板通长背楞加固。

6、卫生间、电梯井、强弱电箱墙体必须为现浇墙体、楼层配筋采用双层双向配筋（新体系要求）7、厂家预拼装制度：铝模板生产完成后，需在铝模厂家试拼装检查，且经过区域.项目.总包多方验收通过，严禁铝模板直接运输到施工现场。

& SSGF新体系铝模支模示意图：9、铝模免抹灰体系支模示意图:鄴it翩狎50*30方管P3、、询g詡釆馳瑯方管蜀梯《KO250伽\蹴高度40（血3.飘窗台侧面设置一道防胀模背楞，螺杆距地面高度宜200mm,且不大于300mm,螺杆间距W800mm。

房地产工程施工图审查要点首先，房地产工程施工图应包括完整的建筑图、结构图、给排水图、电气图和暖通空调图等，这些图纸必须有完整的详细、准确的内容，不能有遗漏和错误。

审查时要逐一比对各个图纸之间的关联性，确保一致性，如建筑图中的加固柱必须在结构图上有相对应的标注。

其次，施工图中所涉及的设计参数和规范必须符合国家标准和地方规定，不能有违反规范的情况。

如建筑图中的承重墙、结构图中的梁柱等必须符合相应的承重标准，否则会对整个工程的安全造成严重影响。

此外，给排水图和电气图中的管道、电线等也必须符合国家相关规范，以确保施工质量。

再者，对于施工图中的平面布置和空间利用要进行合理性审查，确保各功能区域的布局合理，通风采光良好，且各功能区域之间的关系和连接顺畅，便于使用和维护。

审查时应注意检查各房间的面积和尺寸是否符合设计要求，各功能区域之间的流线是否合理，安全出口和疏散通道是否设置得当等。

此外，施工图中的建筑材料和施工工艺也要进行审查，确保所选用的建筑材料符合相关标准和质量要求，施工工艺合理可行。

审查时要关注结构体系的合理性和稳定性，建筑结构层高、楼高等是否符合国家标准，各种材料的使用是否符合相关规范等。

除了以上要点外，还需要对施工图中的建筑设备和消防系统等进行审查，确保设备的布局合理，消防系统的设置符合要求。

审查时要关注建筑设备的选型是否合理，是否能够满足工程的需要，消防系统的布局是否合理，消防设备是否齐全，消防通道和安全出口是否符合规范等。

总的来说，房地产工程施工图审查是一个非常复杂和细致的工作，需要对各个方面都进行全面的审查，确保施工图的质量和准确性。

只有做到这一点，才能保证工程的施工质量和安全性，以及施工进度的顺利进行。

希望以上介绍的房地产工程施工图审查要点能够对相关工作有所帮助。

景观设计各阶段审图要点项目建筑方案设计阶段应确定项目的景观设计单位，并由景观设计单位配合建筑方案设计，完成建筑方案设计阶段的“七总图”，其中的“项目景观方案总图”由景观设计单位完成。

在景观工程的各个设计阶段均应组织设计图纸评审，内容主要有方案设计评审、扩初设计评审、施工图纸内审和会审等，其中景观方案设计评审最为重要。

一、景观方案设计评审1.景观设计方案与项目总体规划是否相符(如红线范围、周界衔接等);景观方案与原先项目公司或建筑设计院提供的基础资料是否一致、有效(如建筑入户层平面、地形竖向衔接、水文资料、周界资源的衔接等);2.景观设计方案对建筑规划设计方案及基地资源现状等有无提出合理化建议或改进意见(如小区与组团出入口、建筑布局与空间结构、交通组织、标高系统、架空层设置、采光井位置、室外设备设施的布置、保留与迁移树木的明确、保留水体的利用、不利因素分析等);3.景观设计是否已尽可能提供多方案并列出优缺点等供比较;有无景观方案设计说明;设计理念是否清晰;是否与项目定位和规划意图一致;设计意图的反映是否清晰;是否有必要提供补充图纸(如各类分析图、重要节点的剖、断面方案图等);4.景观设计是否体现以人为本的原则，人文因素的体现是否合理;5.结合建筑设计进一步评审景观设计与建筑设计之间风格是否和谐; 景观风格与主题是否清晰、完整;景观空间序列是否清晰;景观分布是否分级，是否合理;景观元素是否贯彻到各个部位;景观功能分区、动静分区等是否合理;6.交通组织是否合理;路网结构是否清晰;路网级别划分是否合理;小区路网(包括消防车道、消防登高地)与环境园路是否协调;出入口设置与规划设计是否一致、合理(如位置、数量、开口尺寸、朝向等);出入口的主次之分是否合理;7.景观设计是否最大程度利用自然景观及原生植物(保留与迁移树木的明确、保留水体的利用、不利因素分析等);周边有利资源(如山体、河道、水系、植被、公园等)与不利资源(如不好的建筑、墓地、噪声、污染等)是否已作优化;8.各出入口在与内部交通的沟通上是否便捷、通达;组团出入口设置是否合理(如数量、级别);是否有相应的出入口景观形象处理(如组团标识、特色植栽等)来强化领域感和识别性;9.绿化率等技术、经济指标能否达到要求;10.景观配套设施与建筑关系是否统一，是否与营销承诺、楼书宣传等文件相符;11.景观设计的内部构筑物、小品、水景的设置是否合理、可行;12.是否充分考虑底层私家花园的处理方式(根据销售承诺及项目定位);13.别墅项目应考虑山体排水和花园分界;14.是否有相对应的主题性景观元素(如文化性、趣味性、参与性等);15.是否方便物业管理和满足安保配备要求等;有无违反规范的原则性问题;16.有噪声、污染等地方的景观处理是否合理;17.垃圾收集点设置位置是否合理和隐蔽;18.景观用水的选择是否考虑小区雨水收集和利用;19.室外成人游泳池面积是否足够、泳池线形是否流畅;有无考虑儿童泳池;游泳池的围合管理是否合理(既满足经营性管理要求、有一定的私密性、又具可观赏性);20.公共空间中心花园的尺度是否合适，是否具有小区中心感，通达性是否良好;是否考虑了良好的鸟瞰效果;景观轴线、景观序列的组织与空间特性是否吻合;是否满足停留与游憩的功能性要求;是否充分利用景观设计元素，将地形、水景、小品、植物、构筑物、活动设施、配套设施等内容与建筑有机地结合起来，形成动与静、疏与密、高与低不同的景观空间;景观构筑物的数量、位置是否合理(如安定性、被观赏性、实用性、对居民的视线影响等);21.内部商业街商业氛围的营造等应适宜项目的主题及建筑风格;与小区公共空间景观应进行总体协调(如与出入口景观有机衔接、与内部景观相互渗透);与其它界面衔接(如内部河道、组团出入口等)应协调;22.活动设施(如儿童活动设施、网球场、篮球场、老人健身设施等)种类和数量是否满足;建议项目中设置网球场至少一个，有条件的设置篮球场或羽毛球场等，儿童活动场地设置在组团间以提高共享性并应减小对居民的干扰，老人健身设施结合河道等条件宜在安静地带集中设置;评审活动场地空间大小是否满足规范标准;是否与花架或坐椅等综合考虑;评审活动场地是否对业主有明显干扰，对步行有无明显干扰等;23.组团景观与公共空间的界面是否清晰;衔接处是否有一定的导向性景观;是否有与组团规模对应的中心感，空间结构是否清晰(中心感的公共空间——安静的邻里空间——私密空间);24.周边市政道路与小区道路(车行道与人行道)的界面衔接如何处理(如空间界定、材质衔接、标高衔接等);是否合理。

住宅施工图审核要点一、总平面图审核审核小区人行出入口位置、车行出入口位置、人行流线设计是否影响首层住户、竖向出地面风井是否影响人行主要动线。

二、住宅单体审核1、审核各栋单体剖面关系是否清晰，沿街商业层高、住宅首层层高、架空层层高、标准层层高、屋顶机房层高、单栋建筑高度是否合适。

2、审核入户门前是否合理留有两边贴对联空间、入户门开启是否阻挡通道、入户门宽度是否统一，大于120㎡户型是否采用子母门。

3、审核电梯门、入户门、设备管井门、楼梯间疏散门、通道内疏散门高度是否统一。

4、审核同类型房间户内门是否统一，入户门与房间门洞高度是否统一，卧室门大小、卫生间门\厨房门大小是否大于750mm。

5、审核同类型房间外门窗，窗扇开启分隔是否满足规定要求，并尽量保留玻璃面宽的完整性；审核推拉门单扇宽度是否大于800mm、通往生活阳台外门净宽是否大于700mm。

6、审核外门窗应是否设置不小于100mm的墙垛，并应避开外墙管道，如外侧有设备管道，墙垛应不小于200mm。

7、审核外门窗的可开启面积不应小于其所在房间（包括厨房及卫生间）地面面积的10％。

计算时应注意：房间地面面积应包括落地凸窗部分；必要时可以减掉房间墙面抹灰层厚度；门窗可开启面积应扣除门窗框部分，折减系数按0.8考虑。

8、审核窗的执手高度是否符合人正常的使用高度，厨房窗开启的便利性与橱柜的关系，厨房窗开启执手可以设置手摇柄式。

9、审核是否落地窗是否设置100mm高反坎。

10、审核厨房洗菜盆与燃气灶之间是否预留不小于600mm的操作台面。

11、审核卫生间墙（除门洞外）根部是否做C20混凝土反坎，宽同墙厚，反坎顶标高H+0.15。

审核墙面防水高度是否根据规范要求设置、卫生间开门尽量不对马桶。

12、审核阳台栏杆是否设置横向杆件。

13、审核开向屋顶及露台的门，上方是否设置雨棚，且当雨棚挑板设置在砖砌外墙上时，根部应做150mm高混凝土反坎。

14、审核除外围护结构外墙及分户墙为200外，其余在满足隔声的前提下尽量设置100厚墙体。

房地产初步设计阶段图纸要点审核在房地产项目开发过程中，初步设计阶段的图纸审核是至关重要的环节。

这一阶段的图纸审核工作直接关系到项目的质量、成本、进度以及后期的施工可行性。

本文将详细阐述房地产初步设计阶段图纸要点审核的相关内容。

一、建筑专业1、总平面图核实建设用地红线、建筑控制线、道路红线等各类控制线的位置和尺寸是否准确。

检查建筑物的定位坐标、间距、朝向是否符合规划要求和日照标准。

评估场地的竖向设计，包括标高、坡度、排水方向等，确保场地排水顺畅，避免积水。

审查出入口的设置是否合理，包括人行出入口和车行出入口，以及与周边道路的衔接是否顺畅。

2、平面图核实各功能房间的布局是否合理，满足使用要求，如客厅、卧室、厨房、卫生间等的面积和尺寸是否适宜。

检查门窗的位置和尺寸，确保采光、通风良好，同时满足消防疏散要求。

关注交通流线的组织，包括楼梯、电梯、走廊等的设置是否便捷，避免交叉和拥堵。

审核建筑内部的隔墙布置，是否便于灵活分隔和使用。

3、立面图审查建筑外立面的风格、色彩、材质等是否与项目定位相符，具有美观性和协调性。

核实外立面的造型和线条是否简洁流畅，避免过于复杂导致施工难度增加和成本上升。

检查阳台、飘窗、空调机位等的设计是否合理，既满足功能需求又不影响建筑外观。

4、剖面图查看建筑物的层高、净高是否符合设计要求和使用功能。

核实楼梯、电梯的竖向尺寸和位置，确保其符合规范和使用要求。

审查各层楼板、梁、柱的关系，以及与设备管道的交叉情况。

二、结构专业1、基础设计评估基础选型的合理性，如桩基础、筏板基础、独立基础等，是否根据地质勘察报告和建筑物的荷载进行选择。

检查基础的尺寸、埋深、配筋等是否满足承载力和变形要求。

审核基础与周边建筑物、地下管线等的关系，避免相互影响。

2、上部结构核实框架结构、剪力墙结构、框架剪力墙结构等结构体系的选择是否合理，能否满足建筑的功能和抗震要求。

审查梁、板、柱的尺寸和配筋，确保结构的安全性和经济性。

碧桂园房地产工程进度质量控制要点(全套)-值得借鉴作为中国房地产领域的一员，碧桂园在不断发展壮大的过程中，不断探索创新，以保证工程质量和进度的双重管控，确保公司的业务稳步发展。

在这里，我们将分享碧桂园房地产工程进度质量控制的全套要点，希望能为读者提供一些有价值的借鉴。

质量控制要点工序控制在工程施工过程中，工序控制是非常重要的一环。

碧桂园在施工过程中非常注重每个工序的规范执行。

这里列举了碧桂园在工序控制方面的主要要点。

•严格限制水泥、混凝土的品种、品牌，对所有原材料严格检测，不开放施工区域给予第三方出入。

•要求施工人员必须持有相关的职业资质证书，并进行安全教育培训。

•实行「三同时」管理，即设备、物资、施工人员同步进场，保证施工的持续性和连续性。

•根据地基和墙体的承载能力，对混凝土强度等技术参数进行调试。

质量检测在进行工程建设的过程中，及时、准确地进行质量检测，对于确保施工质量具有非常关键的作用。

在每一个施工阶段都要进行质量检测，如果发现问题要及时处理，确保施工进度和效率。

这里列举了碧桂园在质量检测方面的主要要点。

•合理抽样，从不同的施工区域、阶段进行均衡抽样；严格按照相关的国家、行业标准进行检测。

•实行旁站检验制度，建立合理的管理机制；及时排查和解决质量问题，确保工程质量和安全。

•实行过程检验、交工验收、竣工验收和保修的全过程跟踪管理制度，确保工程质量和客户权益得到有效保障。

工程施工管理在房地产开发过程中，施工管理对于项目建设效率和工程质量都有非常重要的作用。

在碧桂园的施工过程中，注重施工管理的方面是非常突出的。

这里列举了碧桂园在工程施工管理方面的主要要点。

•通过科学合理的施工策划和组织管理，确保工程施工进度和效率的控制。

•实行施工员、安全员、质量员、材料员等配合协作的工程现场管理方式，确保从施工准备到验收交付的全过程都有精干的施工团队进行有效管理。

•对风险评估和管控、施工安全、环境保护等方面进行全方位、全过程的施工管理，确保工程质量和施工安全。

房地产施工图审图要点房地产施工图审图要点一、设计说明1、设计依据：应包括相关的设计规范、规定和标准，以及建设单位对设计的要求。

2、设计范围：应明确施工图设计的范围，包括建筑、结构、给排水、电气等专业。

3、系统叙述：对各个专业的设计内容进行简要介绍，如建筑物的功能、结构形式、材料选用等。

4、管材及接口：明确管道和接口所使用的材料和规格，以及适用的压力和温度范围。

5、阀门及阀件：应列出阀门和阀件的型号、规格、工作压力和适用范围。

6、管道敷设：包括管道的布局、走向、标高、连接方式等。

7、管道试压：说明管道试压的方法、压力和标准，以及合格的标准。

8、防腐油漆：应列出管道和设备的防腐和油漆要求。

9、管道及设备保温：对需要保温的管道和设备提出保温要求，包括保温材料、厚度、表面处理等。

二、图纸审核1、图纸完整性：检查图纸是否完整，包括各个专业的设计图纸、图纸目录、设计说明等。

2、图纸清晰度：确保图纸清晰可见，线条清晰，标注准确。

3、图纸标准性：检查图纸是否符合相关的标准和规范，包括建筑、结构、给排水、电气等专业。

4、图纸合理性：审查图纸设计的合理性，如建筑物的布局、结构形式、材料选用等是否合理。

5、图纸可行性：考虑施工的可行性，如结构是否稳定，设备安装是否可行等。

6、图纸协调性：检查各个专业之间的协调性，如管道布局、设备安装等是否协调。

7、图纸安全性：审查图纸设计是否安全，如结构安全、设备安全等。

三、其他要求1、是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

2、是否选用了淘汰产品。

3、主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

4、管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。

5、是否按相关规范的要求设置了相应的排水设施，排水系统是否合理。

房地产图纸审查要点、关键部位把控及实施办法一、建筑专业（一）、建筑图总说明1、建筑设计概述审核内容：建筑物防火等级、屋面及地下室防水等级等影响质量及验收的指标是否合理和完整。

讲解内容：建筑面积、占地面积、地下层数、地上层数、高度、建筑结构形式、防火设计要求及住宅安全防范要求、地下室及屋面防水材料、防水层厚度、防水层遍数。

2、装饰做法审核内容：是否有各种材料做法一览表、各部位装修材料一览表，各房间用途及做法是否已表述清楚。

讲解内容：公共部位（墙、顶、地、电梯门套、楼梯踏步、踢脚线、栏杆扶手等装修材料做法）、各功能房间（消防水池间、控制室、水泵间、无负压间、换热站、坡道、排水沟盖板）的装修做法。

3、门窗表审核内容：组合窗（非标准窗）情况。

对一些组合窗、非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，要注明经有资质的门窗生产厂家设计方可，对门窗性能，如安全、防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。

讲解内容：门窗尺寸、门窗材料、玻璃品种（安全玻璃要求）、玻璃厚度、固定位置、固定方法、开启形式和方向。

4、建筑材料审核内容：建筑材料表述是否完整、准确，是否对施工做法进行合理说明，是否与节能计算书中材料一致；核对墙体材料及砌筑要求、抹灰砂浆品种及配比，有无外墙防水措施；保温材料的选择对外墙建筑饰面做法有无影响。

讲解内容：内外墙材质、砂浆品种标号、外墙厚度、保温材质、保温厚度、不同材料分界位置（防火分隔带位置）说明、屋面保温层厚度、变形缝位置及材料、屋面排水檐沟形式及相关位置。

5、墙体预留洞口、管道井、有防水要求的房间审核内容：封堵有无明确说明，管井、墙面防水设计是否合理。

讲解内容：内烟道、通风井道封堵方法，相关墙地面做法及材料。

6、幕墙（含玻璃、金属、石材）工程、特殊屋面（金属、玻璃、膜结构等）、需二次设计和装修的工程审核内容：是否作了详细说明，是否合理。

建筑施工图审查要点总结一、背景介绍建筑施工图审查是建筑工程进行施工前必须经过的重要环节。

审查施工图可以确保施工符合设计要求、符合相关规范和标准，并提前发现并排除施工隐患，从而保障建筑工程的质量和安全。

本文将对建筑施工图审查的要点进行总结，以帮助审查人员更好地进行施工图审查工作。

二、施工图审查要点1. 设计文件的一致性审查人员需要核对施工图与相关设计文件之间的一致性，包括但不限于以下方面： - 建筑设计方案与施工图之间的一致性 - 结构设计方案与施工图之间的一致性- 给排水设计方案与施工图之间的一致性 - 电气设计方案与施工图之间的一致性2. 布置图的合理性审查人员需要关注施工图的布置图部分，确保以下要点的合理性： - 楼层平面布置是否符合功能需求 - 房间布置是否合理，是否满足使用功能和舒适性要求 - 楼梯、走廊、门窗等通行设施的设置是否符合相关规范和安全要求3. 结构图的合理性审查人员需要重点审查施工图的结构图部分，包括但不限于以下要点： - 结构体系是否符合设计要求 - 结构布局是否合理，是否满足力学要求 - 结构节点是否合理，是否满足连接要求和强度要求 - 结构材料的选择是否符合相关规范和标准4. 给排水图的合理性审查人员需要关注施工图的给排水图部分，确保以下要点的合理性： - 给水管道、排水管道的布置是否符合功能需求和相关规范 - 给水设备和排水设备的选择是否合理，是否满足使用要求 - 给水设施和排水设施的连接方式和防水措施是否符合相关规范5. 电气图的合理性审查人员需要重点审查施工图的电气图部分，包括但不限于以下要点： - 电气系统的主要设备和线路布置是否合理，是否满足供电要求 - 电缆通道和灯具的布置是否合理，是否满足照明和安全要求 - 电气设备的选择和配备是否符合相关规范和标准6. 其他要点除以上要点外，审查人员还需关注以下方面： - 施工图纸的图例和标注是否清晰、准确，是否易于理解 - 施工图纸的尺寸比例是否正确，图面是否完整 - 施工图纸中的文字说明和符号是否符合相关规范和标准 - 施工图纸中的关键构件和连接部位是否有必要进行详细图纸设计或技术交底三、总结建筑施工图审查是确保建筑工程顺利施工的重要环节。

房屋建筑工程图纸审查要点一、设计说明（一）整套施工图是否有设计总说明。

（二）设计人员是否将建筑工程设计类别、安全等级、抗震等级、结构工程使用年限、防火等级、防雷类别、电气负荷等及其特殊要求向施工人员作出交待。

（三）对目前尚无设计规范和施工技术标准的分项工程，设计单位是否提供了详细的设计依据及设计施工说明二、总平面图（一）检查定位坐标、场内坐标网、坐标原点或相应坐标点的位置是否明确。

（二）检查场内水准点位置、编号、高程是否清楚；室外设计地面标高是否明确；室外地形、地物、坡向及等高线的情况是否清楚。

（三）检查建筑区域内的道路、室外管线是否明确设计；建筑位置是否标识明确；其与原有建筑物的距离尺寸、布局等是否满足有关规范标准的规定。

（四）总平面图面上的圆形、弧形、非直角形及其他异形平面的设计，是否标注相应的数学数值。

（五）建筑的设计指标、指北针、风玫瑰图、主要入口位置、制图比例等是否齐全。

三、建筑施工图（一）检查总平面图中建筑的外形及角点坐标换算值是否与各平面图相一致；各平面图的分尺寸是否与总尺寸相符；总图室外标高是否与其施工图的剖面图相一致；复核施工图中所有异形平面及形体（圆形、椭圆、弧形、非直角形等）的数学计算值是否正确。

（二）检查总说明是否与本工程相符；所用的建筑材料是否符合本地区使用条件。

（三）检查楼梯平面尺寸与各层建筑平面相应位置尺寸是否相符；楼梯的踏步级数、步高及竖向尺寸是否与建筑剖面图层高相符；楼梯的最小步宽、最大步高尺寸、梯段净高、平台宽度及梯梁底距楼地面的净高是否满足相应规定。

（四）检查门窗的详图是否明确；门窗上口至结构梁或板底间如有竖向空隙，其设计处理是否明确；门的设计宽度是否符合相应规范的规定；门窗与墙体的连接构造是否合理。

（五）检查卫生间、厨房和窗台是否有防水构造措施；防水层的材料、防水道数和材料做法是否符合建筑物类别及防水层耐用年限对应的设防要求；检查预制楼板的端头缝、纵向缝处楼面面层及天棚底面等的防裂构造是否符合要求。

工程施工图审核要点工程施工图是工程设计的重要成果之一，是工程施工的依据和指导。

在工程施工图审核时，需要对图纸的完整性、合理性、准确性和可行性进行审查，以确保施工过程中能够按照设计要求进行施工，达到预期的施工效果。

工程施工图审核是工程质量控制的重要环节，下面将介绍一些工程施工图审核的要点。

1. 完整性审查工程施工图包括平面图、剖面图、立面图、细部图和构造图等多个方面，需要对这些图纸进行完整性审查。

首先要确认施工图是否齐全、完整，包含了项目要求的所有图纸内容。

其次要检查各种图纸之间的关联性和一致性，确保各个图纸之间的横纵坐标、高程等数据的一致性和准确性。

2. 合理性审查工程施工图应该符合相关法律、法规和标准的规定，因此要对工程施工图的合理性进行审查。

首先要确认图纸中的设计要求是否符合相关法规和规范要求，其次要对工程施工图的技术方案、材料选用和施工方法等进行合理性审查。

同时也要注意施工图中的公共设施、通道、疏散通道等设计是否合理，确保施工图在实际施工过程中具有可操作性和实用性。

3. 准确性审查工程施工图中的各项数据和参数需严格按照设计要求进行规定，因此需要对工程施工图的准确性进行审查。

对图纸中的各项数据和尺寸进行逐项核对，确保图纸中的数据与设计要求一致。

同时也要对构件的型号规格、数量和尺寸等进行审查，确保施工图中的各项参数和数据的准确性。

4. 可行性审查工程施工图需要满足施工实际需要，因此需要对工程施工图的可行性进行审查。

对施工图中的工序顺序、连接方式、加工工艺等进行审核，确保施工图中的施工安排和施工工艺的可行性。

同时也要对施工图中的材料使用和施工方法等进行可行性审查，确保施工图中的材料和施工方法符合现场的实际情况和需求。

工程施工图审核是工程设计和工程施工的重要环节，只有经过严格的审查和核对，才能确保施工图的质量和可实施性。

在进行工程施工图审核时，需要结合实际情况和工程要求，综合考虑图纸的完整性、合理性、准确性和可行性，确保施工图能够满足工程实际需求，为施工提供可靠的依据和指导。

建筑施工审查要点建筑施工审查是指对建筑项目的施工过程进行全面监督和审核，以确保施工质量和安全性。

下文将从施工图纸审查、资质审查、施工方案审查和质量监督四个方面，简要介绍建筑施工审查的要点。

一、施工图纸审查要点1.符合法律法规要求：施工图纸应符合国家和地方相关法律法规，包括建筑工程设计标准、建筑设计规范和安全生产规程等。

2.合理的结构布局：施工图纸中的结构布局应科学合理，能够承受设计荷载，保证建筑物的稳定性和安全性。

3.符合工程特点：施工图纸应能充分考虑工程的特点，根据地质条件、土壤状态、气候环境等因素进行相应的设计和施工安排。

4.材料选用合理：施工图纸应明确规定所使用的建筑材料，确保其质量符合相关标准，并具备一定的耐久性和防火性能。

二、资质审查要点1.施工单位资质：审查施工单位是否具备相应的资质证书，包括建筑施工总承包资质和特种工程施工资质等。

2.施工人员从业资质：审查施工单位是否有相关专业技术人员，且其从业资质符合要求，能够胜任工程的施工任务。

3.材料供应商资质：审查材料供应商是否具备相应的生产或经营资质，杜绝使用假冒伪劣材料。

4.监理单位资质：审查监理单位是否具备相应的监理资质，能够对施工过程进行全程监督和质量检查。

三、施工方案审查要点1.施工方法合理：审查施工方案是否合理可行，包括施工工序、施工机械选型和施工工艺等。

2.安全防护措施：审查施工方案中的安全措施是否到位，包括脚手架、施工井道和施工现场临时设施等。

3.环境保护方案：审查施工方案是否考虑环境因素，并有相应的措施进行保护，包括施工噪音、扬尘和废水处理等。

4.施工期限合理：审查施工方案中的施工周期是否合理，能否按照工期要求完成建设任务。

四、质量监督要点1.施工过程监督：对施工现场进行全程监督，确保施工过程符合标准要求，包括质量检验、工序验收和施工记录等。

2.质量验收标准：制定相应的质量验收标准，对施工过程中的关键节点进行质量检验和验收，确保施工质量达到要求。

内部资料严禁外传工程巡检“划重点”（1）——质量提升篇（土建三防）运营中心2021年10月CONTENTS目录PART1 渗漏问题PART2 空鼓/开裂问题01渗漏问题一、土建工程-渗漏-地下室-止水钢板控制措施：1、止水钢板选用时，严格控制止水钢板材料的规格尺寸；2、落实隐蔽验收制度，严格检查止水钢板的设置，防止漏设，同时确保折翼朝向迎水面；3、预埋时，加强过程管控，保证搭接长度不少于20mm 和外露宽度不少于150mm （或止水钢板宽度的一半）；4、止水钢板搭接完成后，及时安排焊工进行双面满焊，避免漏焊或焊穿钢板；5、建议采用L 型、T 型等成品转角止水钢板，确保止水钢板转角部位防④止水钢板设置规范①止水钢板漏设②止水钢板搭接长度不足①止水钢板焊缝饱满③止水钢板未双面满焊④止水钢板外露宽度不足③后浇带止水钢板、收口网安装②转角位置使用成品止水钢板常见问题管控要点√××××√√√√控制措施：1、做好技术交底，保证钢筋满扎；2、控制拆模时间，及时养护到位；3、合理规划材料堆场，尽量避免地下室顶板集中堆载；4、对于无法避免的材料集中堆放场地和施工临时行车道，严格按照方案要求及时做好回顶措施；5、后浇带周边悬挑板带设置独立支撑体系，至后浇带封闭并达到龄期后方可拆除；6、过程管控严格检查地下室开裂渗漏，对于渗漏点及时进行维修整改；7、严格把关地下室防水卷材施工；④防水卷材及疏水措施施工到位①地下室墙板交界处渗漏②地下室顶板集中堆载或行车导致开裂①地下室混凝土浇筑养护到位③地下室后浇带未独立支撑下挠开裂渗漏④地下室防水卷材施工不到位导致开裂渗漏③后浇带独立支撑②地下室集中堆载和行车道及时回顶常见问题管控要点×√一、土建工程-渗漏-地下室-开裂、渗漏×××√√√控制措施：1、严控地下室堵漏材料、防水卷材品牌规格型号复核设计与集团要求；2、防水施工前基层处理平整，螺杆端头在剔出凹槽后从根部切除，砼表面缺陷提前处理，基层清理干净，钢筋头外露、孔洞、模板拼缝错台等提前处理，基层冷底油应涂刷均匀，涂刷前基层处理到位、施工R 角；3、地下室防水区域外墙采用止水螺杆，止水螺杆设置止水片，止水片焊接饱满，止水片规格不低于设计及方案要求；4、地下室底板④回填土前卷材保护到位①防水施工前基层处理不到位②地下室侧墙防水施工前螺杆未处理①防水构造节点做法③防水卷材脱落粘接质量差④卷材施工后成品保护不到位③卷材铺贴规范②止水螺杆节点做法常见问题管控要点×√√√一、土建工程-渗漏-地下室-防水施工××××√√√√控制措施：1、地下室侧壁套管须提前预埋，做好隐蔽验收，严禁后开洞埋设；2、穿墙套管与墙面结构平齐时防水卷材应卷入50mm ；3、按规范设置地下室侧壁防水套管，预埋质量良好，地下室侧壁防水套管封④外伸管道随结构浇筑止水台①套管未预埋后开洞②与结构齐平套管卷材未内卷①地下室外墙套管提前预埋③地下室侧墙卷材粘贴不牢固④出地库顶板构筑物未随结构一起浇筑③预埋套管固定牢固②套管管根防水附加层处理到位常见问题管控要点一、土建工程-渗漏-地下室-地下室侧壁防水套管、出地库顶板构筑物××××√√√√控制措施：1、严控砌块质量与龄期；2、做好技术交底和样板先行，每栋楼须按照审定的砌筑工程排版施工砌筑工程样板层，由区域派专人审定后，方可进行大面积砌筑施工；3、砌筑施工质量应控制到位，不应出现灰缝不饱满、勾缝不到位、断砖、瞎缝、通缝、假缝、透光缝等现象。
