Temp三角形钢管悬挑脚手架计算书

  • 格式：doc
  • 大小：210.00 KB
  • 文档页数：16

三角形钢管悬挑脚手架计算书由于国家未对钢管悬挑脚手架作出相应规定，故本计算书仅供参考。

一、参数信息:1.脚手架参数双排脚手架搭设高度为15.0米，立杆采用单立杆；搭设尺寸为：立杆的纵距为1.500米，立杆的横距为1.050米，立杆的步距为1.800米；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为2根；三角形钢管支撑点竖向距离为 3 米；采用的钢管类型为φ48 × 3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为0.80；连墙件采用二步三跨，竖向间距 3.6 米，水平间距 4.5 米，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:2.000 kN/m2；脚手架用途: 结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处河北省唐山市，基本风压为0.450kN/m2；风荷载高度变化系数μz为0.740，风荷载体型系数μs为0.645；脚手架计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m2): 0.150；安全设施与安全网(kN/m2):0.005；脚手板铺设层数:6；脚手板类别:竹笆片脚手板；栏杆挡板类别: 栏杆、竹笆片脚手板挡板；二、大横杆的计算:按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。

1.均布荷载值计算大横杆的自重标准值:P1=0.038 kN/m；脚手板的自重标准值:P2=0.300×1.050/(2+1)=0.105 kN/m；活荷载标准值: Q=2.000×1.050/(2+1)=0.700 kN/m；静荷载的设计值: q1=1.2×0.038+1.2×0.105=0.172 kN/m；活荷载的设计值: q2=1.4×0.700=0.980 kN/m；图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)图2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。

跨中最大弯距计算公式如下:跨中最大弯距为M1max=0.08×0.172×1.5002+0.10×0.980×1.5002 =0.251 kN.m；支座最大弯距计算公式如下:支座最大弯距为 M2max= -0.10×0.172×1.5002-0.117×0.980×1.5002 =-0.297 kN.m；选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=Max(0.251×106,0.297×106)/5080.0=58.465 N/mm2；大横杆的最大弯曲应力为σ=58.465 N/mm2小于大横杆的抗压强度设计值[f]=205.0 N/mm2，满足要求！3.挠度验算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度。

计算公式如下：其中：静荷载标准值: q1= P1+P2=0.038+0.105=0.143 kN/m；活荷载标准值: q2= Q =0.700 kN/m；最大挠度计算值为：V= 0.677×0.143×1500.04/(100×2.06×105×121900.0)+0.990×0.700×1500.04/(100×2.06×105×121900.0) = 1.589 mm；大横杆的最大挠度 1.589 mm 小于大横杆的最大容许挠度 1500.0/150=10.000 mm与10 mm，满足要求！三、小横杆的计算:根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。

用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。

1.荷载值计算大横杆的自重标准值：p1= 0.038×1.500 = 0.057 kN；脚手板的自重标准值：P2=0.300×1.050×1.500/(2+1)=0.158 kN；活荷载标准值：Q=2.000×1.050×1.500/(2+1)=1.050kN；集中荷载的设计值: P=1.2×(0.057+0.158)+1.4 ×1.050 = 1.727 kN；小横杆计算简图2.强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和均布荷载最大弯矩计算公式如下:M qmax = 1.2×0.038×1.0502/8 = 0.006 kN.m；集中荷载最大弯矩计算公式如下:M pmax = 1.727×1.050/3 = 0.605 kN.m ；最大弯矩 M= 0.006 + 0.605 = 0.611 kN.m；最大应力计算值σ = M / W =0.611×106/5080.0=120.251 N/mm2；小横杆的最大弯曲应力σ =120.251 N/mm2小于小横杆的抗压强度设计值 205.000 N/mm2，满足要求！3.挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和小横杆自重均布荷载引起的最大挠度计算公式如下:V qmax=5×0.038×1050.04/(384×2.060×105×121900.0) = 0.024 mm ；大横杆传递荷载 P = p1 + p2 + Q = 0.057+0.158+1.050 = 1.265 kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下:V pmax = 1264.500×1050.0×(3×1050.02-4×1050.02/9 ) /(72×2.060×105×121900.0) = 2.069 mm；最大挠度和 V = V qmax + V pmax = 0.024+2.069 = 2.093 mm；小横杆的最大挠度为 2.093 mm 小于小横杆的最大容许挠度 1050.0/150=7.000 mm与10 mm,满足要求！四、扣件抗滑力的计算:按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转单扣件承载力取值为6.40。

纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ Rc其中 Rc -- 扣件抗滑承载力设计值,取6.40kN；R -- 纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值: P1 = 0.038×1.500×2/2= 0.057 kN；小横杆的自重标准值: P2 = 0.038×1.050/2= 0.020 kN；脚手板的自重标准值: P3 = 0.300×1.050×1.500/2= 0.236 kN；活荷载标准值: Q = 2.000×1.050×1.500/2 = 1.575 kN；荷载的设计值: R=1.2×(0.057+0.020+0.236)+1.4×1.575= 2.581 kN；R < 6.4 kN，单扣件抗滑承载力的设计计算满足要求!五、脚手架立杆荷载计算:作用于脚手架的荷载包括静荷载、活荷载和风荷载。

静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(kN)，为0.1248N G1=[0.1248+(1.500×2/2)×0.038/1.800]×15.0=2.347；(2)脚手板的自重标准值(kN/m2)；采用竹笆片脚手板，标准值为0.300N G2= 0.300×6×1.500×(1.050+0.30)/2 = 1.823 kN；(3)栏杆与挡脚手板自重标准值(kN/m)；采用栏杆、竹笆片脚手板挡板，标准值为0.150N G3 = 0.150×6×1.500/2 = 0.675 kN；(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005N G4 = 0.005×1.500×15.0 = 0.112 kN；经计算得到，静荷载标准值N G =N G1+N G2+N G3+N G4 = 4.957 kN；活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。

经计算得到，活荷载标准值N Q= 2.000×1.050×1.500×2/2 = 3.150 kN；风荷载标准值按照以下公式计算其中 W o -- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：W o = 0.450 kN/m2；U z-- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：U z= 0.740 ；U s -- 风荷载体型系数：取值为0.645；经计算得到，风荷载标准值W k = 0.7 ×0.450×0.740×0.645 = 0.150 kN/m2；考虑风荷载时,立杆的轴向压力设计值为N = 1.2 N G+0.85×1.4N Q = 1.2×4.957+ 0.85×1.4×3.150= 9.697 kN；风荷载设计值产生的立杆段弯矩 M W为M w = 0.85×1.4W k L a h2/10 =0.850×1.4×0.150×1.500×1.8002/10 = 0.087 kN.m；六、立杆的稳定性计算:考虑风荷载时,立杆的稳定性计算公式立杆的轴心压力设计值：N = 9.697 kN；计算立杆的截面回转半径：i = 1.580 cm；计算长度附加系数参照《扣件式规范》表5.3.3得： k = 1.155 ；计算长度系数参照《扣件式规范》表5.3.3得：μ = 1.500 ；计算长度 ,由公式 l0 = kuh 确定：l0 = 3.119 m；长细比: L0/i = 197.000 ；轴心受压立杆的稳定系数φ,由长细比 l o/i 的结果查表得到：φ= 0.186立杆净截面面积： A = 4.890 cm；立杆净截面模量(抵抗矩) ：W = 5.080 cm；钢管立杆抗压强度设计值：[f] =205.000 N/mm；σ = 9696.900/(0.186×489.000)+86953.130/5080.000 = 123.730 N/mm；立杆稳定性计算σ = 123.730 N/mm 小于立杆的抗压强度设计值 [f] = 205.000N/mm，满足要求！七、连墙件的计算:连墙件的轴向力设计值应按照下式计算：N l = N lw + N0风荷载标准值 W k = 0.150 kN/m2；每个连墙件的覆盖面积内脚手架外侧的迎风面积 A w = 16.200 m2；按《规范》5.4.1条连墙件约束脚手架平面外变形所产生的轴向力(kN), N0= 5.000kN；风荷载产生的连墙件轴向力设计值(kN)，按照下式计算：N lw = 1.4×W k×A w = 3.410 kN；连墙件的轴向力设计值 N l = N lw + N0= 8.410 kN；连墙件承载力设计值按下式计算：N f = φ·A·[f]其中φ -- 轴心受压立杆的稳定系数；由长细比 l0/i = 300.000/15.800的结果查表得到φ=0.949，l0为内排架距离墙的长度；又： A = 4.890 cm2；[f]=205.00 N/mm2；连墙件轴向承载力设计值为 N f = 0.949×4.890×10-4×205.000×103 = 95.133 kN；N l = 8.410 ＜ N f = 95.133,连墙件的设计计算满足要求！连墙件采用双扣件与墙体连接。

合集下载

三角形钢管悬挑脚手架计算书

三角形钢管悬挑脚手架计算书

钢管悬挑脚手架计算书扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等编制。

因斜屋面及构架结构外挑，取最大钢管外挑C1-C16轴立面及C16-C1轴立面中学实验楼进行计算，从六层梁板开始悬挑，采用三角形钢管支撑点，6*37mm钢丝绳卸荷设一道、Φ48×3.0钢管斜撑。

一、参数信息1.脚手架参数双排脚手架搭设高度为 7.2 m；搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为1.2m，立杆的步距为1.8 m；三角形钢管支撑点竖向距离为 1.50 m；采用的钢管类型为Φ48×3.0；横杆与立杆连接方式为单扣件；连墙件布置取两步三跨，竖向间距 3.6 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处福建厦门市，查荷载规范基本风压为0.800kN/m2，风荷载高度变化系数μz为0.740，风荷载体型系数μs为0.693；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.300；；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:4 层；脚手板类别:竹笆片脚手板；二、小横杆的计算小横杆按照简支梁进行强度和挠度计算。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

1.均布荷载值计算小横杆的自重标准值: P1= 0.033kN/m ；脚手板的荷载标准值: P2= 0.3×1.5/4=0.112kN/m ；活荷载标准值: Q=3×1.5/4=1.125kN/m；荷载的计算值: q=1.2×0.033+1.2×0.112+1.4×1.125=1.75kN/m；小横杆计算简图2.强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下:M qmax=ql2/8最大弯矩 M qmax =1.75×1.22/8=0.315kN·m；最大应力计算值σ=M qmax/W =70.154N/mm2；小横杆的最大弯曲应力σ =70.154N/mm2小于小横杆的抗弯强度设计值[f]=205N/mm2，满足要求！3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值q=0.033+0.112+1.125=1.271kN/m ；νqmax=5ql4/384EI最大挠度ν=5.0×1.271×12004/(384×2.06×105×107800)=1.545 mm；小横杆的最大挠度 1.545 mm 小于小横杆的最大容许挠度 1200 / 150=8 与10 mm，满足要求！三、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算。

钢管悬挑脚手架计算

钢管悬挑脚手架计算

悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)。

计算的脚手架为双排脚手架，搭设高度为9.3米，立杆采用单立管。

搭设尺寸为：立杆的纵距1.20米，立杆的横距0.95米，立杆的步距1.50米。

采用的钢管类型为步48X3.5,连墙件采用2步2跨，竖向间距3.00米，水平间距2.40米。

施工均布荷载为3.0kN/m 2,同时施工1层，脚手板共铺设1层。

悬挑水平钢梁采用钢管48乂 3.5mm,其中建筑物外悬挑段长度1.30米，建筑物内锚固段长度 2.70 米。

悬挑水平钢梁采用支杆与建筑物拉结，最外面支点距离建筑物 1.20m,支杆采用钢管货48X3.5。

一、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

1 .均布荷载值计算P 1=0.038kN/mP 2=0.350 X 1.200/3=0.140kN/mQ=3.000 X 1.200/3=1.200kN/m荷载的计算值 q=1.2 X 0.038+1.2 X 0.140+1.4 X1.200=1.894kN/m2 .抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下：股a =货区M=1.894 X 0. 9502/8=0. 2 1 4kN.m口'=0.214X 106/5080.0=42.062N/mm 2小横杆的自重标准值 脚手板的荷载标准值 活荷载标准值 小横杆计算简图3 .挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度 计算公式如下:38457荷载标准值 q=0.038+0.140+1.200=1.378kN/m 简支梁均布荷载作用下的最大挠度 V=5. 0 X1.378 X 950. 04/(384 X 2 . 06X105X12 1 900. 0)=0. 582mm 小横杆的最大挠度小于950.0/150与10mm,满足要求!二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

悬挑式脚手架计算书

悬挑式脚手架计算书

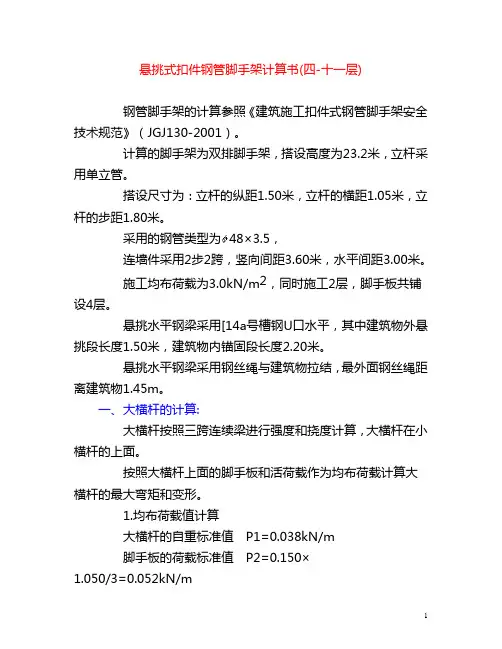

悬挑式扣件钢管脚手架计算书(四-十一层)钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
