新疆兵团农五师八十八中八年级物理下册《第七章 欧姆定律》练习题 人教新课标版

S 2R 3 R 1 S 1A R 2 图7-22 图7-23 图7-21 人教版《第七章 欧姆定律》同步教辅练习及答案一．填空题（每空1分；共 17分）1．电视信号在天线上感应的电压约为0.1 mV ；合 V ．经验证明； 只有 的电压对人体来说是安全的．家庭电路的电压为 V ．家庭中常用的一种灯泡的电阻是1210Ω；若用KΩ作单位；可以写成 KΩ．2．如图7-21；电源电压保持不变；电阻R 1 = R 2 = R 3 = 10Ω。

要使R 2、R 3并联；应闭合开关 ；此时电流表的示数为I 1；要使R 1、R 2串联；开关S 1、S 2应 (填“断开”或“闭合”)；此时电流表的示数为I 2；则I 1︰I 2= 。

3．小辉同学用伏安法测导体的电阻；实验方案和操作过程均正确；两表的连接和示数如图7-22所示. 这个实验可以改进的地方是_______________；你这样改的理由是_________________________.4. 某同学在用有两个量程的电压表（0～3V 和0～15V ）测由两节干电池串联组成电池组的电压时；记录的是10V 。

他出现错误的原因是____________________ ___；实际电压应是___________。

5．欧姆定律的表达式为 ；在电压U 一定的条件下；导体的电阻R 越小；通过导体的电流I 越 。

两个电阻R 1和R 2（R 1＞R 2）串联接入电路中；通过R 1的电流 （填“大于”、“等于”或“小于”）通过R 2的电流。

．6．某用电器的电阻是120Ω；要使电路中的总电流的1/5通过这个用电器；就跟这个用电器 联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5；则应跟这个用电器 联一个 Ω的电阻．二．选择题（每小题3分；共30分）1．在进行家庭电路的装修时；如果不小心使白炽电灯灯座的两根电线相接触；闭合开关接通电源；会出现下列哪种情况（ ）A ．电灯的灯丝被烧断 B.电灯正常发光C. 电灯发出暗淡的光D.保险丝熔断2．小强同学在探究串联电路电流规律的实验中；按图7-23连接好了电路；合上开关S 后；发现两灯均不发光．为检测出电路故障；他将电压表接到灯L 1两端来测量电压；发现电压表有明显示数；而电流表示数几乎为零；则电路故障可能是（ ）A.灯L 1短路B.灯L 2断路C.电流表烧坏了D.灯L 1断路3．如图7-24所示；当滑动变阻器的滑片向N 端滑动时；电流表和电压表示数的变化情图7-24况是（ ）A ．两表示数都变大B ．两表示数都变小C ．电流示数变大；电压表示数变小D ．电流示数变小；电压表示数变大4．白炽灯泡的灯丝断开后；可把断头搭接起来继续使用；这时灯丝的 （ ）A ．电阻变大；电流减小B ．电阻变小；电流增大C ．电阻和电流都增大D ．电阻和电流都减小5．发生电火灾后；产生应该做的是（ ）A ．用水灭火 B.用灭火器灭火C ．用砂子灭火 D.切断电源并拔打119火警电话6．一位同学在做实验时；需要阻值为5欧的电阻一个；但手边只有4欧和10欧的电阻各两个；则下列办法可行的是 （ ）A.将两个4欧的电阻串联起来B.将两个10欧的电阻并联起来C.将两个4欧的电阻并联起来D.将两个10欧的电阻串联起来7．张弛同学在做“用变阻器改变灯的亮度”的实验时；她将一只小灯泡与滑动变阻器及开关串联后接在电源上；但闭合开关后无论怎样移动滑动变阻器的滑片；灯都不亮；为了检查电路故障；她另取一只电压表将表分别与小灯泡、开关并联时；表的指针均不动；将表与滑动变阻器并联时；表的指针明显偏转．则电路故障可能是（ ）A ．电源没电了B ．小灯泡处开路C ．滑动变阻器处开路D ．开关处开路8．在表演台上某人声称具有特异功能——“不怕电”他把灯泡接到家庭电路的两根电线上；灯光亮．取下灯泡后；他用双手同时抓住两根电线；并让别人用测电笔触其肌肤；众人见氖管发光而瞠目结舌；对此某班同学展开讨论后形成以下观点；其中不正确的是（ ）A ．这是伪科学的撞骗行为B ．此人也许真有不导电的特异功能C ．此人与大地之间一定有良好的绝缘D ．他去抓两根电线前；零线被助手切断了9．下列说法正确的是( ) A ．家庭电路用的保险丝是由电阻率大、熔点高的合金制成 B ．用测电笔测电时；手不准接触笔上任何金属体 C ．只有低于220V 的电压才是安全的·D ．螺丝口灯座的螺旋套；只准接在零线上10．有两个阻值不同的定值电阻R 1、R 2；它们的电流随电压变化的I —U 图线如图7-25所示．如果R 1、R 2串联后的总电阻为R 串；并联后的总电阻为R 并；则关于R 串、R 并的I —U 图线所在的区域；下列说法中正确的是A ．R 串在Ⅱ区域；R 并在Ⅲ区域B ．R 串在Ⅲ区域；R 并在Ⅰ区域C ．R 串在Ⅰ区域；R 并在Ⅱ区域D ．R 串在Ⅰ区域；R 并在Ⅲ区域三．实验题（23分）1．（13分）下图7-26是小明自制电子秤的原理示意图。

人教版八年级物理第七章《欧姆定律》测试题班级姓名一填空题（每空1分，共16分）1．装有两节新干电池的手电筒，它的电压是 V。

若灯泡的电阻为10Ω，当它正常发光时，通过灯丝的电流约是。

2. 人体安全电压不高于36V，当通过人体的电流接近 30 mA时就会有生命危险。

据此可以推断，人体是（填“导体”或“绝缘体”），人体电阻约Ω。

3. 电阻R1:R2=5:4，它们并联后接入电路中，通过它们的电流之比为，它们两端的电压之比为。

将它们串联后接入电路中，它们两端的电压之比为。

4. 在如图1所示的电路中，电源电压为12伏，定值电阻R=8欧，滑动变阻器R0的最大阻值为22欧，移动滑片P的位置使电流改变，电流表最大的示数可达 A。

当电流表的示数最小时，定值电阻R两端的电压为 V。

5．如图2所示的是通过某两个电阻R1、R2的电流随电压变化的图像，从中可知电阻R2的阻值为____Ω，从图像可知，电阻R1______ R2（填“大于”、“等于”或“小于”）。

6．图3所示电路中，电源两端电压不变，R1、R2的阻值分别为l0Ω和20Ω。

当S1、S2均闭合时电压表的示数为6V，当S1 闭合、S2断开时，电压表的示数为___________V。

7．如图4，R1=15Ω、R2= 10Ω。

当R1增大到20Ω时，电压表示数将_______，若将R1拆除后，电流表示数__________。

（选填“变大、不变、变小”）8．在某一温度下，两个电路元件甲和乙中的电流与电压的关图1 图3图5系如图5所示。

由图可知，元件甲的电阻是 Ω，将元件甲、乙串联后接在某电源两端，则流过元件甲的电流是0.2A ，则元件乙两端的电压是 V 。

二 选择题（共20分，9～12题为单选题，每小题3分；13、14为不定项选择，每小题有一个或几个正确答案，每小题4分，全部选择正确得4分.不定项选择正确但不全得1分，不选、多选或错选得0分）9. 根据欧姆定律I=U/R ，下列说法正确的是（ ） A.通过导体的电流越大，这段导体的电阻就越小 B.导体两端的电压越高，这段导体的电阻就越大 C.导体的电阻与电压成正比，与电流成反比 D.导体两端的电压越高，通过这段导体中的电流就越大10．一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻：（ ）A 、等于1ΩB 、小于0.1ΩC 、等于10.1ΩD 、大于0.1Ω小于10Ω11．如图6所示，开关闭合后，当滑动变阻器滑片P 向左滑动过程中 （ ）A.电流表示数变小,电压表示数变大B.电流表示数变小,电压表示数变小C.电流表示数变大,电压表示数变小D.电流表示数变大,电压表示数变大12. 在如图7所示的电路中，两只电流表的规格相同， 电流表有两个量程(0~0. 6A 以及0~3A).闭合开关S,电阻R 1与R 2均有电流流过，两只电流表的指针偏转角度相同，则R 1与R 2的比值为（ ）A. 1∶4B.4∶1C.1∶5D.5∶113．在“伏安法测电阻”的实验中，滑动变阻器起到的作用是( )A．改变电路中的电流 B ．改变被测电阻两端的电压C ．改变被测电阻的阻值D ．保护电路 14. 如图8所示，滑动变阻器的滑片P 在图7中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1:4，当滑片P移动到b端，则（）A.只闭合S1时，滑动变阻器两端电压与R1两端电压之1:1B.只闭合S2时，滑动变阻器两端电压与R2两端电压之1:2C.当S1、S2闭合时，通过R1与R2的电流之比是2:1D.当S1、S2闭合时，通过R1与R2的电流之比是1:2三、计算题（每题8分，共24分）15．某同学连接的电路如图9所示，他所用的电源电压为12 V，电阻R2的阻值为40 Ω，闭合开关后，电流表的示数为0．5 A，请你帮他算出：图9（1）R1的阻值；（2）当他将开关S断开后，电流表的示数是多少？16. 如图10所示电路中，R L=6Ω，电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为8V。

第七章《欧姆定律》同步练习（人教版初二下）1．依照公式R＝U／I，能够明白〔〕〔A〕一段导体的电阻，在电压不变时，与电流强度成正比〔B〕一段导体的电阻，在电流强度不变时，与电压成正比〔C〕一段导体的电阻，与电压成正比，与电流强度成反比〔D〕导体的电阻等于这段导体两端的电压与通过导体的电流强度的比值2. 导体两端的电压是6V，通过它的电流是0.3A，该导体的电阻是Ω；假设加在该导体两端的电压为2V，该导体的电阻Ω，现在流过导体的电流是；假设流过该导体的电流为零，那么导体的电阻是，导体两端电压是V。

假设将该导体长度剪掉一半，再接入电压为10V的电源上，现在流过导体的电流是A。

3.如下图电阻R1=10Ω，R2=20 Ω，用电压表测得R1两端的电压是5V，那么:〔１〕流过R1的电流是多少A？流过R2的电流是多少A？〔２〕R2两端的电压是多少？〔３〕R1和R2的电压比值是多少？4.定值电阻的铭牌是〝10V 5Ω〞，接入电压为18V的电压两端正常工作，应该串联一个多大的电阻接入电路？定值电阻的铭牌是〝10V 10Ω〞，接入电压为12V的电压两端正常工作，应该如何办？5.如下图，电源电压是12V，两灯泡电阻如下图，求两灯泡分不流过的电流是多少？电路中总电流是多少？6.一定值电阻的铭牌是〝10Ω 1.5A〞，求该电阻两端最多能够接入多大的电压？7.R１铭牌是〝10 Ω 1.5A〞，R２铭牌是〝8 Ω,1A〞,将两个电阻串联接入电路中，那么:〔１〕电路中的最大电流是多少？电路两端的最大电压是多少？〔２〕假设将两电阻并联，电路中最大电流是多少？8. 如下图，电阻R1为12Ω将它与R2 串联后接到8V的电源上，R2两端的电压是2V，求出电路的总电阻。

9. 将R 1=4Ω与R2 =6Ω后接入如图电路中，电源电压是10V，求：〔1〕开关S1、S2 均闭合时，电压表和电流表示数？〔2〕当开关S1闭合，S2断开时，电压表和电流表示数？10. 如下图电路中，电源电压为3V且保持不变，R=10Ω，滑动变阻器的最大阻值R’＝20Ω.当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范畴是多少？10题11题12题13题11.如下图电路，闭合开关后，将滑动变阻器滑片P由a端向端滑动过程中，图中电压表和电流表的示数变化正确的选项是：〔〕A．电压表示数不变，电流表示数变大B．电压表示数变小，电流表示数变大C．电压表示数不变，电流表示数变小D．电压表示数变大，电流表示数变小12.如图，R1是=6Ω，电源电压是6V，电流表量程0.6A，电压表量程3V，为了保证电路的变阻器的安全，电路中滑动取值范畴多少Ω？13.如图，R1是=10Ω，电源电压是18V，电流表量程0.6A，电压表量程3V，为了保证电路的变阻器的安全，电路中滑动取值范畴多少Ω？14. 如图，电路中电源电压不变，电流表的量程是3A，电阻R2为12Ω。

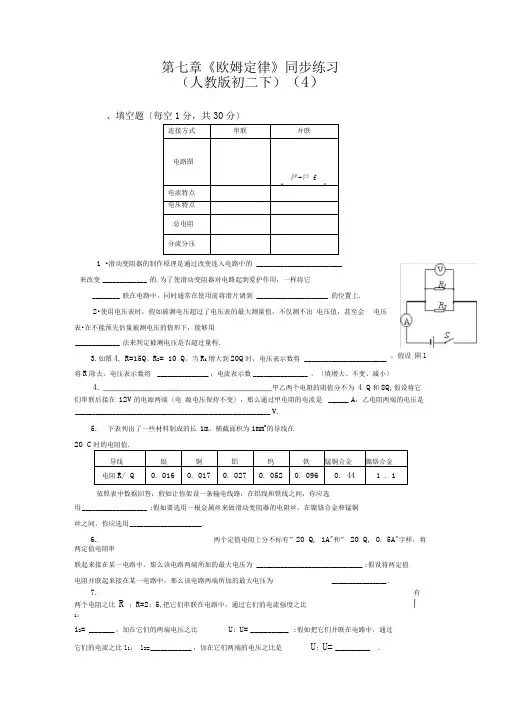

第七章《欧姆定律》同步练习（人教版初二下）（4）、填空题〔每空1分，共30分〕连接方式串联并联电路图严-戸fi ■电流特点电压特点总电阻分流分压1 •滑动变阻器的制作原理是通过改变连入电路中的_________________________来改变_____________ 的.为了使滑动变阻器对电路起到爱护作用，一样将它________ 联在电路中，同时通常在使用前将滑片调到_____________________ 的位置上.2•使用电压表时，假如被测电压超过了电压表的最大测量值，不仅测不出电压值，甚至会电压表•在不能预先估量被测电压的情形下，能够用_____________ 法来判定被测电压是否超过量程.，假设閘13.如图4, R=15Q、R2= 10 Q。
