掘进工作面移动式低压电缆防护及吊挂标准

井下管、线（电缆）吊挂标准及管理办法一、管路吊挂标准1.岩石掘进巷道、煤、半煤岩掘进巷道最上面管路的吊挂离轨道面的高度为1.8米，每隔4米打一个帮部锚杆进行固定，采用抱箍方式吊挂：按管径的大小排列，最小管子在上面,最大管路在最下面,管子之间的空隙为150mm。

管路吊挂力求做到“平行成直线”和美观。

在编制掘进施工作业措施时，对管路吊挂要按本文要求有明确的规定，从技术源头抓起。

2.井下所有的管路，每隔100米设一管标，管标颜色一致，内容为用途、规格型号。

3.井下所有的管路每年至少进行一次油漆防腐，各种管路表面刷漆要用不同颜色区分。

4.需要对巷道进行喷浆时，施工单位必须采取保护管路的措施。

严禁将浆喷到管路上，否则按每米50元罚施工单位，同时清理干净。

5.通风科提前一个月将需要安装瓦斯抽排管的设计图纸交施工队，无设计图纸禁止施工，影响生产追究相关单位领导责任。

二、电缆吊挂标准1.电缆不应和风管或水管悬挂在同一侧，有淋水处必须采取保护措施。

电缆上严禁悬挂任何物件，电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3米以上的距离。

在有瓦斯抽放管路的巷道内，电缆(包括通信、信号电缆)必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。

2.所有斜巷,必须使用具有7个以上钩头的电缆钩吊挂,风巷可用5个以上钩头的电缆钩吊挂.电缆钩悬挂点的间距为1.0m,同钩电缆驰度一致.所有掘进巷、回采巷的电缆均布置在行人侧,所有斜巷的电缆均布置在水沟侧。

主要大巷的电缆和管路分开吊挂。

3.同一电缆钩内电缆的排列顺序:由上到下按照高压电缆,低压电缆顺序吊挂,顺序不得随意窜钩吊挂。

4.各种小电缆线,采用特制电缆钩平行吊挂，不得交叉、捆扎吊挂。

有条件的巷道应与电力电缆分开吊挂，否则应吊挂在电力电缆上方并保持0.1m的间距。

在距迎头50米处安装电缆的放、收装置。

5.电缆吊挂高度,最下面一根电缆的钩头距轨道面的距离为1.6m.电缆接线盒应固定吊挂,并使接线盒与主线保持在同一水平面内。

2024年电缆吊挂标准及管理规定依据我国《煤矿安全规程》及《煤矿安全生产标准化》的相关规定，结合我矿实际情况，特此制定井下巷道电缆敷设及吊挂的标准规范，敬请各相关单位严格按照本标准执行。

一、电缆敷设及吊挂的基本原则如下：1、电缆必须实施吊挂。

2、电缆在水平敷设时应保持巷道整齐一致，垂直敷设时需与地面形成90度角，即达到横平竖直的效果。

3、电缆改变敷设方向时，应形成90度转弯，且转弯处应设计适当的圆弧，其半径需满足以下要求：a) 铠装电缆：弯曲半径不得小于电缆外径的20倍。

b) 橡套电缆：弯曲半径不得小于电缆外径的10倍。

4、电缆悬挂点的间距与固定方式应满足以下条件：a) 在水平巷道或倾斜巷道中，电缆悬挂点的间距应保持1米（允许偏差±50mm，上下10mm范围内）。

b) 在立井井筒内，悬挂点间距不得超过6米。

c) 固定电缆的钩子应使用M16膨胀螺丝，每组固定在上下端头。

5、电缆的悬挂高度应符合以下标准（以下高度以挂电缆钩下端到地面的距离计算）：a) 主要运输巷道的悬挂高度不得低于____米。

b) 掘进与回采巷道、机电硐室的悬挂高度不得低于____米。

6、电缆悬挂应保持适当的驰度，通常以电缆拉直后自然下垂为宜。

7、电缆应单独吊挂（吊挂顺序：根据电缆截面由上而下吊挂，高压电缆应悬挂于最上钩）。

8、电缆在经过躲避硐室时，必须拐弯进入硐室并实施吊挂，硐室内拐弯处的电缆钩底部应靠帮固定。

二、一般规定如下：1、严禁使用小型电缆钩悬挂大型电缆，且必须使用统一类型规格的电缆钩。

2、在同一地点或同一地段，对于同一根电缆，仅允许使用同一类型的电缆钩。

3、当巷道一侧悬挂两根以上电缆时，应确保电缆不交叉，且驰度保持一致，避免错钩吊挂。

4、电缆钩应仅挂一根电缆。

在分支电缆的情况下，竖直电缆应靠巷道壁，横向电缆应位于外侧，靠近巷道中心方向。

5、通讯和信号电缆应与电力电缆分别挂在井巷的两侧；若条件限制，在井筒内，通讯和信号电缆应敷设在距离电力电缆0.3米以外的地方；在巷道内，应敷设在电力电缆上方0.1米以上的地方。

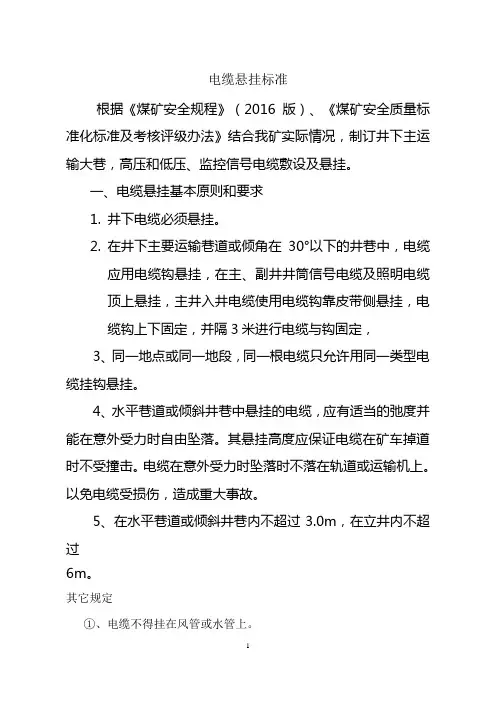

电缆悬挂标准根据《煤矿安全规程》（2016版）、《煤矿安全质量标准化标准及考核评级办法》结合我矿实际情况，制订井下主运输大巷，高压和低压、监控信号电缆敷设及悬挂。

一、电缆悬挂基本原则和要求1.井下电缆必须悬挂。

2.在井下主要运输巷道或倾角在30°以下的井巷中，电缆应用电缆钩悬挂，在主、副井井筒信号电缆及照明电缆顶上悬挂，主井入井电缆使用电缆钩靠皮带侧悬挂，电缆钩上下固定，并隔3米进行电缆与钩固定，3、同一地点或同一地段，同一根电缆只允许用同一类型电缆挂钩悬挂。

4、水平巷道或倾斜井巷中悬挂的电缆，应有适当的弛度并能在意外受力时自由坠落。

其悬挂高度应保证电缆在矿车掉道时不受撞击。

电缆在意外受力时坠落时不落在轨道或运输机上。

以免电缆受损伤，造成重大事故。

5、在水平巷道或倾斜井巷内不超过3.0m，在立井内不超过6m。

其它规定①、电缆不得挂在风管或水管上。

②、电缆不得遭受淋水。

③、电缆上严禁悬挂任何物件。

④、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

⑤、盘圈或盘“8”字形的电缆不得带电，但给采掘机组的供电电缆不受此限制。

⑥、高低压电缆敷设在巷道同一侧时，高低压电缆之间的距离应大于100mm。

低压电缆之间的距离不得小于50mm。

二、矿井主要运输巷道电缆悬挂及要求⒈在水平巷道或倾斜井巷内不低于1.5m，在主运输大巷和硐室内低于1.8m。

电缆钩采用挂接金属钩固定方式活动固定。

⒉在各种巷道内电缆挂钩间距保持在1m左右⒊允许悬挂点的间距在±100mm范围内变动。

⒋横过巷道电缆（过风门处电缆）应使用电缆桥架和套管。

⒌用电缆钩悬挂电缆时，各电缆钩的直径，必须与悬挂电缆的直径相互符合，严禁电缆钩直径过小，挤伤电缆。

⒍高低压电缆在巷道同一侧敷设时应遵循高压电缆在下，低压电缆在上的原则，高压电缆之间以及低压电缆之间的距离不得小于50mm，高低压电缆相互的间距不得小于0.1m。

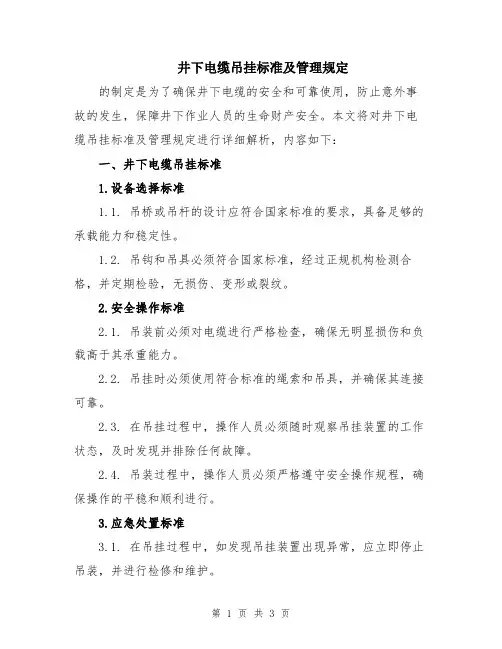

井下电缆吊挂标准及管理规定的制定是为了确保井下电缆的安全和可靠使用，防止意外事故的发生，保障井下作业人员的生命财产安全。

本文将对井下电缆吊挂标准及管理规定进行详细解析，内容如下：一、井下电缆吊挂标准1.设备选择标准1.1. 吊桥或吊杆的设计应符合国家标准的要求，具备足够的承载能力和稳定性。

1.2. 吊钩和吊具必须符合国家标准，经过正规机构检测合格，并定期检验，无损伤、变形或裂纹。

2.安全操作标准2.1. 吊装前必须对电缆进行严格检查，确保无明显损伤和负载高于其承重能力。

2.2. 吊挂时必须使用符合标准的绳索和吊具，并确保其连接可靠。

2.3. 在吊挂过程中，操作人员必须随时观察吊挂装置的工作状态，及时发现并排除任何故障。

2.4. 吊装过程中，操作人员必须严格遵守安全操作规程，确保操作的平稳和顺利进行。

3.应急处置标准3.1. 在吊挂过程中，如发现吊挂装置出现异常，应立即停止吊装，并进行检修和维护。

3.2. 如遇到紧急情况，如电缆吊挂装置失控、电缆脱落等，必须迅速采取措施，保证现场人员撤离安全。

3.3. 吊装事故发生后，必须立即组织事故调查，并评估吊挂装置的安全性能，采取必要的措施防止再次发生。

二、井下电缆吊挂管理规定1.责任分工规定1.1. 项目负责人负责制定和组织实施井下电缆吊挂工作方案，并对吊挂作业质量负责。

1.2. 作业人员必须按照规定进行吊装操作，必须通过专项培训和考试，并持有效证书。

2.安全管理规定2.1. 严禁在未获得相关许可和复核的情况下进行吊挂作业，禁止无证作业。

2.2. 颁发吊挂作业许可证，并进行定期复核，确保各项安全管理制度的有效执行。

2.3. 建立健全井下电缆吊挂事故的报告和处理机制，及时通报和处理吊挂事故。

2.4. 加强职业健康与安全教育培训，增强作业人员的安全意识和自我保护能力。

3.设备管理规定3.1. 对井下电缆吊挂设备进行定期检验和维保，确保设备的正常运行和安全可靠。
