标准齿轮的画法课件

第十一章 标准件 与常用件
11.1 螺纹及螺纹紧固件 11.2 键和销 11.3 齿轮 11.4 弹簧 11.5 滚动轴承
1
11.3 齿轮
• 圆柱齿轮 • 锥齿轮 • 蜗轮蜗杆
2

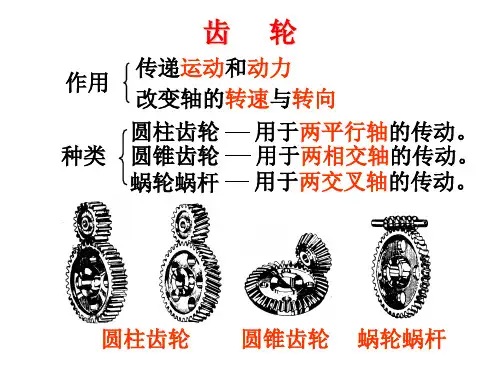

常用的齿轮传动有下面几种型式
直齿圆柱齿轮 斜齿圆柱齿轮 圆锥齿轮
蜗轮蜗杆
3
一. 圆柱齿轮
1. 标准直齿圆柱齿轮各部分名称和尺寸
分度圆齿间 分度圆齿厚
齿根高 齿顶高
齿根圆
分度圆 齿顶圆
ห้องสมุดไป่ตู้
齿高
分度圆齿距
齿轮齿厚与齿间相等时
齿轮的齿数为z时：
所在位置的圆称分度圆
分度圆的周长为 d×＝ p×z 则 d＝( p/ )×z ＝ m×z
M为齿轮的模数，它是齿距p与的比值，即 m = p/
4
1. 标准直齿圆柱齿轮各部分名称和尺寸
中心距
分度圆公切线 压力角
点P处公法线
各部分名称 分度圆直径 齿顶高 齿根高 齿顶圆直径 齿根圆直径 齿距 齿厚
中心距
代号 d ha hf da df p s
A
计算公式 d = zm ha = m hf = 1.25m da = (z + 2)m df = (z – 2.5)m p = πm s = πm / 2 A = (d1 + d2)/2
a
13
本节要点
圆柱齿轮、锥齿轮、蜗轮 蜗杆的主要参数和画法
14
= (z1 + z2)m/2
P为相啮轮齿齿廓的接触点。 只有模数和压力角都相同的齿轮，才能互相啮合。 设计齿轮时，当模数和齿数确定后，其他各部分的尺寸均可计算出来。
5
2. 圆柱齿轮的规定画法

轴和齿轮的键槽及其尺寸标注
轴和键按不剖处理，键顶和槽底两条线；
二、销连接
销是标准件，通常用于零件间的连接或定位。
常用的销有圆柱销、圆锥销、开口销； 销可以连接零件或传递动力。为了准确地固
定零件间的相对位置常用销来定位。两被连 接件上的销孔则是在装配时同时加工的。
标记：例：公称直径 d=8mm、长度l=30mm、 材料为35钢、热处理硬 度（28-38）HRC、表面 氧化处理的A型圆柱销的 标记应为： 销 GB119-1986 A8x30 圆锥销公称直径为小头 直径，例： 销 GB117-1986 A10x60
（2）分度圆齿距P和分度圆齿厚S：分度圆上 两齿廓对应点之间的弧长为齿距P；每个齿廓 在分度圆上的弧长,称为分度圆齿厚S；标准 齿轮S=P/2。 （3）模数m 以z表示齿轮的齿数，分度圆周长 =πd=zP，则d=P/ π*z，令m=P/ π，则d=mz m即为齿轮的模数。啮合的齿轮m相等。 P为齿轮的重要参数，P大即齿轮大、承载能 力大，不同的模数采用不同的刀具加工，国 家标准规定m系列化：
§7-3齿轮的几何要素和规定画法
齿轮的作用：传递动力、改变转速、改变回
转方向。 齿轮啮合时轴的相对位置： 平行（圆柱齿轮） 相交（锥齿轮） 交叉（蜗轮与蜗杆）
一、圆柱齿轮
直齿、斜齿、人字齿(影片)
（一）直齿圆柱齿轮和几何要素的名称、代号、 尺寸计算 1、名称和代号 （1）节圆直径d′和分度圆直径d：回转中心到 节点为半径的圆为节圆；分度圆：是设计、 制造齿的依据，标准齿轮d′=d
（4）压力角α，节点C处，两齿廓曲线的公
法线与两节圆的内公切线夹角（齿廓受力方 向与运动方向的夹角）。我国为20° （5）传动比I 主动轮转速n1与从动轮转速n2 之比：i=n1/n2=z2/z1 （6）中心距a 两圆柱齿轮轴线之间的最短距 离，a=(d1′+ d1′)/2=m(z1+z2)/2 2、几何要素的尺寸计算： 齿顶圆柱面、齿根圆柱面、齿顶圆、齿根圆、 齿顶圆直径da、齿根圆直径df

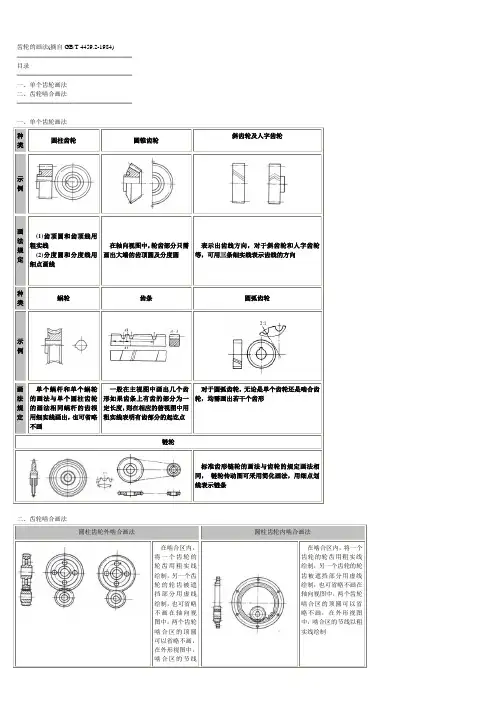

齿轮的画法(摘自GB/T 4459.2-1984)
──────────────────────────
目录
──────────────────────────
一、单个齿轮画法
二、齿轮啮合画法
──────────────────────────
一、单个齿轮画法
种类
圆柱齿轮
圆锥齿轮
斜齿轮及人字齿轮
示例
画法规定
(1)齿顶圆和齿顶线用粗实线
(2)分度圆和分度线用细点画线
在轴向视图中，轮齿部分只需画出大端的齿顶圆及分度圆
表示出齿线方向，对于斜齿轮和人字齿轮等，可用三条细实线表示齿线的方向
种类
蜗轮
齿条
圆弧齿轮
示例
画法规定
单个蜗杆和单个蜗轮的画法与单个圆柱齿轮的画法相同蜗杆的齿根用细实线画出，也可省略不画
一般在主视图中画出几个齿形如果齿条上有பைடு நூலகம்的部分为一定长度，则在相应的俯视图中用粗实线表明有齿部分的起讫点
在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡部分用虚线绘制，也可省略不画在轴向视图中，两个齿轮啮合区的顶圆可以省略不画，在外形视图中，啮合区的节线以粗实线绘制
圆锥齿轮啮合画法
蜗轮蜗杆啮合画法
与圆柱齿轮外啮合的画法相同
与圆柱齿轮外啮合的画法相同
斜齿轮啮合画法
圆弧齿轮啮合画法
为了保留齿线方向，常采用不剖绘制，其余规定与圆柱齿轮外啮合的画法相同
对于圆弧齿轮，无论是单个齿轮还是啮合齿轮，均需画出若干个齿形
链轮
标准齿形链轮的画法与齿轮的规定画法相同，链轮传动图可采用简化画法，用细点划线表示链条
二、齿轮啮合画法
圆柱齿轮外啮合画法
