陕西汉德车桥HD469-1维修保养手册

  • 格式：pdf
  • 大小：869.82 KB
  • 文档页数：12

下载文档原格式

  / 12

合集下载

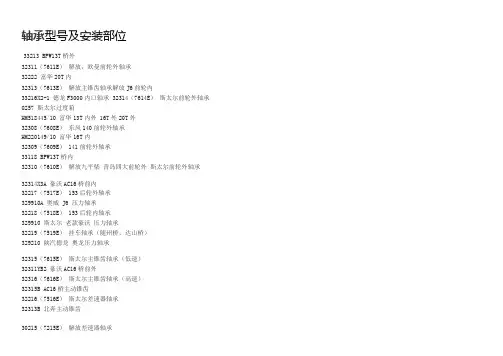

轴承型号及安装部位

轴承型号及安装部位

轴承型号及安装部位33213 BPW13T桥外32311（7611E）解放，欧曼前轮外轴承32222 富华20T内32313（7613E）解放主锥齿轴承解放J6前轮内33216X2-1 德龙F3000内口轴承 32314（7614E）斯太尔前轮外轴承0257 斯太尔过度箱HM518445/10 富华13T内外 16T外20T外32308（7608E）东风140前轮外轴承HM220149/10 富华16T内32309（7609E） 141前轮外轴承33118 BPW13T桥内32310（7610E）解放九平柴青岛四大前轮外斯太尔前轮外轴承32314X3A 豪沃AC16桥前内32217（7517E） 153后轮外轴承329910A 奥威 J6 压力轴承32218（7518E） 153后轮内轴承329910 斯太尔老款豪沃压力轴承32219（7519E）挂车轴承（随州桥，达山桥）329210 陕汽德龙奥龙压力轴承32315（7615E）斯太尔主锥齿轴承（低速）32311YB2 豪沃AC16桥前外32316（7616E）斯太尔主锥齿轴承（高速）32315B AC16桥主动锥齿32216（7516E）斯太尔差速器轴承32313B 北奔主动锥齿30215（7215E）解放差速器轴承97211E457 贯通轴轴承（九吨）30616（7716E）解放差速器轴承350212 08款豪沃 10款豪沃贯通轴轴承30613（7713E）九平柴前轮内轴承青岛四大前轮内6212-2RS 斯太尔贯通轴轴承32220（7520E）挂车轴承30619（7819E） 457桥后轮轴承QJ212 德龙奥龙美驰桥贯通轴30621（ 7821E）青岛四大后轮轴承QJ215 美驰桥贯通轴30310（7310E）解放151前轮外轴承329909A 解放九吨压力轴承32221（7521E）挂车轴承329909 解放六平柴（151）压力轴承32222（7522E）斯太尔后轮内轴承198909K 东风153压力轴承30222（7222E）斯太尔后轮外轴承220300104 豪沃压力轴承（内径45)33216X2-1 德龙F3000前轮内30311（7311E） 153前轮外轴承解放300桥外重汽金王子前轮外385/382 美驰桥贯通轴轴承30312（7312E）斯太尔盆角齿轴承30611B（27711E) 220-1707109 法士特变速箱12档组合30613B（27713） 457桥锥齿592A/594A 457差速器轴承9278/9220 457主锥齿轴承390A 斯太尔副箱组合轴承32315X3 青岛485桥主动锥齿前280212K 280213K 280214K 重汽吊架轴承分别是(60的 65的 70的）333022 按凯奔驰桥内解放奥威大江桥内约克20T内331126 北奔平衡轴外32022 北奔平衡轴内0313（7313E） 153前轮内轴承解放300桥前轮内轴承30615（7815E）解放后轮轴承33216X2（7816E）解放六平柴后轮五吨王后轮轴承31311（27311E）斯太尔后桥轴承东风141锥齿31313（27313E） 153后桥轴承 AC16桥锥齿31314 （27314E）153后桥轴承9380/9321 美驰桥主动锥齿T2EE100 解放奥威300桥外33122 解放奥威300桥内33220 安凯奔驰桥外解放奥威大江桥外0257 斯太尔过度箱HM518445/10 富华13T内外16T外20T外32308（7608E）东风140前轮外轴承HM220149/10 富华16T内32309（7609E）141前轮外轴承33118 BPW13T桥内32310（7610E）解放九平柴青岛四大前轮外斯太尔前轮外轴承33213 BPW13T桥外32311（7611E）解放，欧曼前轮外轴承32222 富华20T内32313（7613E）解放主锥齿轴承解放J6前轮内33216X2-1 德龙F3000内口轴承32314（7614E）斯太尔前轮外轴承32314X3A 豪沃AC16桥前内32315（7615E）斯太尔主锥齿轴承（低速）32311YB2 豪沃AC16桥前外32316（7616E）斯太尔主锥齿轴承（高速）32315B AC16桥主动锥齿32216（7516E）斯太尔差速器轴承32313B 北奔主动锥齿32217（7517E）153后轮外轴承329910A 奥威J6 压力轴承32218（7518E） 153后轮内轴承329910 斯太尔老款豪沃压力轴承32219（7519E）挂车轴承（随州桥，达山桥）329210 陕汽德龙奥龙压力轴承32220（7520E）挂车轴承329909A 解放九吨压力轴承32221（7521E）挂车轴承329909 解放六平柴（151）压力轴承32222（7522E）斯太尔后轮内轴承198909K 东风153压力轴承30222（7222E）斯太尔后轮外轴承220300104 豪沃压力轴承（内径45)30215（7215E）解放差速器轴承97211E 457 贯通轴轴承（九吨）30616（7716E）解放差速器轴承350212 08款豪沃10款豪沃贯通轴轴承30613（7713E）九平柴前轮内轴承青岛四大前轮内6212-2RS 斯太尔贯通轴轴承30619（7819E） 457桥后轮轴承QJ212 德龙奥龙美驰桥贯通轴30621（7821E）青岛四大后轮轴承QJ215 美驰桥贯通轴30310（7310E）解放151前轮外轴承33216X2-1 德龙F3000前轮内30311（7311E）153前轮外轴承解放300桥外重汽金王子前轮外385/382 美驰桥贯通轴轴承30312（7312E）斯太尔盆角齿轴承280212K 280213K 280214K 重汽吊架轴承分别是(60的65的70的）30313（7313E）153前轮内轴承解放300桥前轮内轴承30615（7815E）解放后轮轴承33216X2（7816E）解放六平柴后轮五吨王后轮轴承31311（27311E）斯太尔后桥轴承东风141锥齿31313（27313E）153后桥轴承AC16桥锥齿31314 （27314E）153后桥轴承30611B（27711E) 220-1707109 法士特变速箱12档组合30613B（27713）457桥锥齿592A/594A 457差速器轴承9278/9220 457主锥齿轴承390A 斯太尔副箱组合轴承32315X3 青岛485桥主动锥齿前9380/9321 美驰桥主动锥齿T2EE100 解放奥威300桥外33122 解放奥威300桥内33220 安凯奔驰桥外解放奥威大江桥外33022 按凯奔驰桥内解放奥威大江桥内约克20T内331126 北奔平衡轴外32022 北奔平衡轴内潍柴发动机系列轴承陕汽汉德车桥系列HD-7.5吨前桥*序号新图号轴承型号/陕汽号轴承通用型号轴承尺寸安装位置名称用量原图号/物料号原图号/物料号1 32310 32310 7610E 50*110*42.25 前轮外轴承前轮外轴承2 190003326531 81.93420.00812 81.93420.0074 33214X3 3017 70*130*57 前轮内轴承圆锥滚子轴承 2 06.32499.0081 06.32499.00433 06.32819.0017 917/50PZRSV 50*83*22 转向节压力轴承推力圆锥滚子轴承 2 81.44210.00174 81.93402.6003 FY5025 50*58*25 转向节滚针轴承薄壁外圈滚针轴承 2 06.3319.0065 06.33719.00665 81.93404.6005 FY4220 42*52*20 制动凸轮轴滚针轴承薄壁外圈滚针轴承 4 06.33719.0057 06.33719.0058HD-9吨前桥*序号新图号轴承型号/陕汽号轴承通用型号轴承尺寸安装位置名称用量原图号/物料号原图号/物料号1 32310 32310 7610E 50*110*42.25 前轮外轴承圆锥滚子轴承2 190003326531 81.93420.00812 06.32499.0190 33216X2 33216X2-1 80*140*57 前轮内轴承圆锥滚子轴承 23 DZ9003326025 917/54PZSV 54.2*88*22 转向节压力轴承推力圆锥滚子轴承 24 06.33719.0097 FY5427 54*62*27 转向节滚针轴承薄壁外圈滚针轴承 25 81.93404.6005 FY4220 42*52*20 制动凸轮轴滚针轴承薄壁外圈滚针轴承 4 06.33719.0057 06.33719.0058MAN300-轮边减速桥-中桥*序号新图号轴承型号/陕汽号轴承通用型号轴承尺寸安装位置名称用量原图号/物料号原图号/物料号1 06.32499.0019 32313B 65*140*51 中桥角齿外轴承圆锥滚子轴承 1 06.32499.00952 06.32499.0082 32314B 70*150*54 中桥角齿内轴承圆锥滚子轴承 1 06.32499.00203 33115 33115 3007715E 75*125*37 中桥差速器轴承圆锥滚子轴承 2 06.32499.0040 06.32499.01314 33220 33220 3007220E 100*180*63 后轮外轴承圆锥滚子轴承 2 06.32499.00465 06.32499.0155 33022/YA 110*170*47 后轮内轴承圆锥滚子轴承 2 06.32499.01556 6313/C4 6313/C4 65*140*33 输入轴前轴承深沟球轴承 1 06.31421.46037 6216/C4 6216/C4 80*140*26 输入轴后轴承深沟球轴承 1 06.31421.08038 QJ212M QJ212M 60*110*22 贯通轴轴承深沟球轴承 1 81.31420.0402 DZ9114320016MAN300-轮边减速桥-后桥*序号新图号轴承型号/陕汽号轴承通用型号轴承尺寸安装位置名称用量原图号/物料号原图号/物料号1 31313 31313 27313E 65*140*36 中桥角齿外轴承圆锥滚子轴承 1 06.32499.0022 06.32499.00882 06.32499.0082 32314B 70*150*54 中桥角齿内轴承圆锥滚子轴承 1 06.32499.00203 33115 33115 3007715E 75*125*37 中桥差速器轴承圆锥滚子轴承 2 06.32499.0040 06.32499.01314 33220 33220 3007220E 100*180*63 后轮外轴承圆锥滚子轴承 2 06.32499.00465 06.32499.0155 33022/YA 110*170*47 后轮内轴承圆锥滚子轴承 2 06.32499.01556 06.36959.0014 42*62*25 制动凸轮轴关节轴承关节轴承 4 06.36959.0018HD425-单级桥-中桥（卡车桥）*序号新图号轴承型号/陕汽号轴承通用型号轴承尺寸安装位置名称用量原图号/物料号原图号/物料号1 31312 31312 27312E 60*130*33.5 后桥角齿外轴承圆锥滚子轴承 1 06.32499.0027 06.32499.00872 06.32489.0069 70*165*57*40 中桥角齿内轴承圆锥滚子轴承 1 06.32489.00683 06.32609.0065 FAG575867 40*94*30 中桥角齿导向轴承圆柱滚子轴承 14 30214 30214 7214E 70*125*26.25 中桥主轴后轴承圆锥滚子轴承 1 06.32489.00185 30312 30312 7312E 60*130*33.5 中桥主轴前轴承圆锥滚子轴承 1 06.32489.01136 32021 32021 2007121E 105*160*35 中桥差速器轴承-右圆锥滚子轴承 1 06.32489.0070 06.32489.00717 33021 33021 3007121E 105*160*43 中桥差速器轴承-左圆锥滚子轴承 1 06.32499.0183 06.32499.01888 DZ9112326211 QJ211M 55*100*22 贯通轴轴承角接触球轴承 19 33019 33019 3007119E 95*145*39 后轮外轴承圆锥滚子轴承 2 06.32499.012310 30222 30222 7222E 110*200*41 后轮内轴承圆锥滚子轴承 2 30222A0FAG11 06.36959.0014 42*62*25 制动凸轮轴关节轴承关节轴承 4 06.36959.001812 06.31420.0302 6211/C3 50*100*21 前贯通轴轴承深沟球轴承 1HD425-单级桥-后桥（卡车桥）*序号新图号轴承型号/陕汽号轴承通用型号轴承尺寸安装位置名称用量原图号/物料号原图号/物料号1 31312 31312 27312E 60*130*33.5 后桥角齿外轴承圆锥滚子轴承 1 06.32499.0027 06.32499.00872 06.32489.0069 70*165*57 后桥角齿内轴承圆锥滚子轴承 1 06.32489.00683 06.32609.0065 FAG575867 40*94*30 后桥角齿导向轴承圆柱滚子轴承 14 32021 32021 2007121E 105*160*35 后桥差速器轴承-左圆锥滚子轴承 1 06.32489.0070 06.32489.00715 33021 33021 3007121E 105*160*43 后桥差速器轴承-右圆锥滚子轴承 1 06.32499.0183 06.32499.01886 33019 33019 3007119E 95*145*39 后轮外轴承圆锥滚子轴承 2 06.32499.01237 30222 30222 7222E 110*200*41 后轮内轴承圆锥滚子轴承 2 30222A0FAGHD469-单级桥-后桥（卡车桥）*序号新图号轴承型号/陕汽号轴承通用型号轴承尺寸安装位置名称用量原图号/物料号原图号/物料号1 31313 31313 27313E 65*140*36 中桥角齿外轴承圆锥滚子轴承 1 06.32499.0022 06.32499.00882 HD469-2402100 80*180*64*44 中桥角齿内轴承圆锥滚子轴承 13 HD469-2402012 45*100*31 中桥角齿导向轴承圆柱滚子轴承 1 06.32589.0052 DZ90033230104 06.32480.1800 32024 2007124E 120*180*38 后桥差速器轴承圆锥滚子轴承 2 06.32489.00635 33019 33019 3007119E 95*145*39 后轮外轴承圆锥滚子轴承 2 06.32499.01236 30222 30222 7222E 110*200*41 后轮内轴承圆锥滚子轴承 2 30222A0FAG备注 HD469-2402100 有3种选择80*165*57 80*170*62 80*180*64HD469-单级桥-中桥（卡车桥）*序号新图号轴承型号/陕汽号轴承通用型号轴承尺寸安装位置名称用量原图号/物料号原图号/物料号1 31313 31313 27313E 65*140*36 输入轴前轴承圆锥滚子轴承 1 06.32499.0022 06.32499.00882 32215 32215 7515E 75.130.33.25 输入轴后轴承圆锥滚子轴承 1 06.32499.00053 31313 31313 27313E 65*140*36 中桥角齿外轴承圆锥滚子轴承 1 06.32499.0022 06.32499.00884 HD469-2402100 80*165*57*43 中桥角齿内轴承圆锥滚子轴承 15 HD469-2402012 45*100*31 中桥角齿导向轴承圆柱滚子轴承 1 06.32589.0052 DZ90033230106 06.32480.1800 32024 2007124E 120*180*38 后桥差速器轴承圆锥滚子轴承 2 06.32489.00637 DZ9114320016 QJ212M 176212 60*110*22 贯通轴轴承角接触球轴承 1 DZ90149326012 81.31420.04048 33019 33019 3007119E 95*145*39 后轮外轴承圆锥滚子轴承 2 06.32499.01239 30222 30222 7222E 110*200*41 后轮内轴承圆锥滚子轴承 2 30222A0FAGHD-5.5吨前桥*（同EQ153桥)序号新图号轴承型号/陕汽号轴承通用型号轴承尺寸安装位置名称用量原图号/物料号原图号/物料号1 DZ9003326020 30311 7311E 55*120*31.5 前轮外轴承前轮外轴承 22 DZ9003326021 7313EK 30313 65*140*36.5 前轮内轴承圆锥滚子轴承 23 DZ9003326022 47*78*23 转向节压力轴承推力圆锥滚子轴承 2HD485-单级桥-后桥（卡车桥）*序号新图号轴承型号/陕汽号轴承通用型号轴承尺寸安装位置名称用量原图号/物料号原图号/物料号1 31313 31313 27313E 65*140*36 中桥角齿外轴承圆锥滚子轴承 1 06.32499.0022 06.32499.00882 06.32499.0132 中桥角齿内轴承圆锥滚子轴承 1 06.32499.0128 5435623 06.32589.0052 NJ2309X2NC9/YA6 45*100*31 后桥角齿导向轴承圆柱滚子轴承 1 HD469-24020124 06.32499.0129 33024 3007124E 120*180*48 后桥差速器轴承-左圆锥滚子轴承 1 06.32499.01305 06.32489.0063 32024 2007124E 120*180*38 后桥差速器轴承-右圆锥滚子轴承 1 06.32480.18006 33019 33019 3007119E 95*145*39 后轮外轴承圆锥滚子轴承 2 06.32499.01237 30222 30222 7222E 110*200*41 后轮内轴承圆锥滚子轴承 2 30222A0FAGHD450-单级桥-后桥（客车桥）*序号新图号轴承型号/陕汽号轴承通用型号轴承尺寸安装位置名称用量原图号/物料号原图号/物料号1 DZ9003326010 78250/78551 角齿外轴承圆锥滚子轴承 12 DZ9003326011 9278/9220 角齿内轴承圆锥滚子轴承 13 DZ9003323010 NJ2309X2NC9/YA6 45*100*31 角齿导向轴承圆柱滚子轴承 14 DZ9003326012 33020X3 55*120*31.5 差速器轴承-左圆锥滚子轴承 15 DZ9003326013 33021 3007121E 105*160*43 差速器轴承-右圆锥滚子轴承 16 81.93404.6005 FY4220 HK425220 42*52*20 制动凸轮轴滚针轴承薄壁外圈滚针轴承 4 06.33719.0057 06.33719.0058汉德桥系列轴承返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部返回顶部。

重卡后驱动桥型号及参数汇总

重卡后驱动桥型号及参数汇总

类型：原创来源：卡车之家作者：薛文祥责任编辑：薛文祥发布时间：2010年08月06日
卡车车桥在卡车动力传输的过程中起着重要的作用，现在用户在购车时也越来越重视车桥与发动机、变速箱的匹配了。

选择合适的后桥不仅能够减少损坏，合理的匹配还能有效的提升整车动力，降低油耗。

为了方便大家查找，小编将现在重卡市场上主流的几个重卡车后桥的数据。

●陕西汉德车桥
陕西汉德车桥有限公司由陕汽集团于2003 年3 月投资组建。

拥有西安、宝鸡两个工厂，是目前国内重要的重型车桥生产基地，各系列桥总成已批量装备国内各大知名重卡企业的商用车。

斯太尔系列驱动桥是山西汉德车桥有限公司引进奥地利斯太尔公司车桥产品生产制造和设计技术而开发的，包括转向驱动前桥﹑贯通桥﹑单后桥三种桥总成。

该产品采用的冲压桥壳和轴头电子束焊技术确保了桥总成的强度和刚性，独有的技术优势和超强的载重能力，使得其在目前国内市场一直处于领先地位。

汉德桥公司产品系列服务培469

汉德桥公司产品系列服务培469

售后服务电话：029-86957509 服务邮箱：hdcqfu@
差速器轴承的预紧
u将千分表支架安装在被动齿轮的后 面，同时将千分表调整到瓦盖的顶 点。 u松开调整螺母。将千分表设置到 “0”。然后再拧入调整螺母，在表 头动作时，将圆锥滚子轴承预紧到 0.2±0.05mm u检查齿侧间隙，允许值为0.20～ 0.40mm。如果需要，按同样的方向均 匀转动调整螺母，来校正间隙。 u调整完成，按照规定的拧紧力矩拧 紧瓦盖(570±40N.M)。放入开口销来 紧固调整螺母
置装动传桥中动驱
48 49 54 60 59 52 58 57 56 55 54 53 52 51 50
62 61 30 2928 27 25 24 23 21 26 31
55
64 65 66 69 68 67 49 48
6 5 4 3 2 1 7 8 9
12 13 11
63
10 19 18 17 16 15 21 22 35 20 34
中桥输出法兰的拆卸要求与输入一 致。 公司网址：
售后服务电话：029-86957509 服务邮箱：hdcqfu@
后桥壳装置
公司网址：
售后服务电话：029-86957509 服务邮箱：hdcqfu@
HD469制动器器装置
1 2 5 6 7 8 9 3 4 27 28 11 26 29 30 31 32 33 34 12 14 25 23 22 21 24 20 41 35 36 44 43 40 37 38 39 38 42 13 10 17 18 19
拆卸安装主动轮轴承座
拆卸和安装主动齿轮 图例 1 凸缘螺母 2 凸缘总成 3 隔环 4 轴密封圈 5 外圆锥滚子轴承 6 螺栓 7 轴承座 8 O型密封圈 9 内圆锥滚子轴承 10 调整垫片 11 调整垫圈 12 主动锥齿轮 13 圆柱滚子轴承 技术参数 摩擦力矩，锥齿轮不带密封圈………………………………………………8 ～16Nm 凸缘螺母………………………………………………………………………950±100Nm 如果用增大扭力扳手…………………………………………………………106～131 Nm 主减速器壳和轴承座连接螺栓的拧紧力矩…………………………………370±40 Nm

前后桥使用维修手册

前后桥使用维修手册

——
差速器齿轮齿侧间隙
——
0.35~0.5
0.65
——
主动锥齿轮轴承预紧力
45~75N
差速器支承轴承预紧力
——
差速器行星齿轮与十字轴的 间隙
半轴齿轮轴套与差速器壳间 隙
80~120N 0.1.~0.14 0.21~0.31
——
—— 0.3 0.6
三、制动器的使用、维修及保养
一、维修标准 项目
名义 尺寸
6、用扳手顺时针转动调蜗杆六方头直至转不动为止，然后再逆时针转动蜗杆六方头3/4圈。注意：不要使用 电动扳手，风动扳手。
7、加假设干次制动，刹车间隙自动调整至正常范围，调整功能可通过蜗杆六方头在刹车即将完毕时顺时针 方向自动旋观察到，至此安装过程完毕。
〔五〕ABS的安装步骤: 1、齿圈安装：①加热安装：将齿圈加热到 180°±10°，保温5-10分钟，将齿圈装入。 ②或采用压装：用专用压头以一定的压力 压入，直至与轮毂C端面接触，为便于压 装，可对齿圈适当加热。注意：不允许用 金属类工具敲击齿圈。 2、将弹性夹持套装入支架孔内。 3、将弹性夹持套装入支架孔内。
三、维修标准
项目 主销外径 主销与转向节衬套间间隙 主销与前轴孔间的间隙 前轮毂轴承预紧载荷
转向节起动阻力
转向节与前轴之间的间隙
球头销的球头直径
轮辋的 跳动量
端面跳动 径向跳动
名义尺寸 （mm） Ф47.0
——
——
维修标准 （mm）
修理极
磨损极限
限（mm） （mm）
——
——
ф46.9
0.01--0.10
前制动器
24
后制动器
24
前制动器
40

6.差速器、主销处故障培训资料(陕汽)

6.差速器、主销处故障培训资料(陕汽)

垫片麻点、磨损、划伤、剥落
严重，手感明显， HDM300\HDS300厚度＜
/
0.8mm。
成就客户 尊重他人 持续创新 追求卓越 20
二、零部件失效判定标准
1、差速器总成零部件失效判定标准
序号 零件名称 鉴定状态
对标照片
状态描述
备注
可用阶段 （结构一）
半轴齿轮 7 垫片
可用阶段 （结构二）
表面光滑，无明显划痕，手感 光滑。
二、零部件失效判定标准
1、差速器总成零部件失效判定标准
序号 零件名称 鉴定状态
对标照片
状态描述
备注
可用阶段 （结构一）
行星齿轮 6 垫片
可用阶段 （结构二）
球面两侧光滑，无磨损痕迹，
手感光滑， HDM425\HDZ469\HDM485厚
/
度≥1.3mm。
垫片外观无明显划伤、变形， HDM300\HDS300厚度≥0.8mm。
③将上轴密封圈对正孔位，用工具 压装到位
成就客户 尊重他人 持续创新 追求卓越 26
三、转向节安装方法
④将衬套对正孔位，用工具压装到位；
⑤将推力圆锥滚子轴承放置在工字梁 主销端面上； 要求：推力轴承内圈（紧圈）侧朝向 前轴主销孔端面； ⑥安装调整垫片，此垫片用来调整转 向节的轴向间隙；
成就客户 尊重他人 持续创新 追求卓越 27
/
表面光滑，油槽深度大于 1.5mm 。
/
成就客户 尊重他人 持续创新 追求卓越 21
二、零部件失效判定标准
1、差速器总成零部件失效判定标准
序号 零件名称 鉴定状态
对标照片
状态描述
备注
报废阶段 （结构一）
半轴齿轮

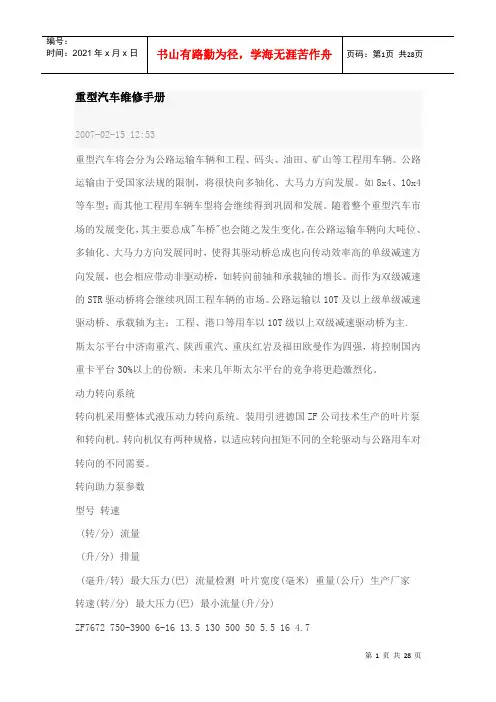

重型汽车维修手册

重型汽车维修手册

重型汽车维修手册2007-02-15 12:53重型汽车将会分为公路运输车辆和工程、码头、油田、矿山等工程用车辆。

公路运输由于受国家法规的限制，将很快向多轴化、大马力方向发展。

如8x4、10x4等车型；而其他工程用车辆车型将会继续得到巩固和发展。

随着整个重型汽车市场的发展变化，其主要总成"车桥"也会随之发生变化。

在公路运输车辆向大吨位、多轴化、大马力方向发展同时，使得其驱动桥总成也向传动效率高的单级减速方向发展，也会相应带动非驱动桥，如转向前轴和承载轴的增长。

而作为双级减速的STR驱动桥将会继续巩固工程车辆的市场。

公路运输以10T及以上级单级减速驱动桥、承载轴为主；工程、港口等用车以10T级以上双级减速驱动桥为主.斯太尔平台中济南重汽、陕西重汽、重庆红岩及福田欧曼作为四强，将控制国内重卡平台30%以上的份额。

未来几年斯太尔平台的竞争将更趋激烈化。

动力转向系统转向机采用整体式液压动力转向系统。

装用引进德国ZF公司技术生产的叶片泵和转向机。

转向机仅有两种规格，以适应转向扭矩不同的全轮驱动与公路用车对转向的不同需要。

转向助力泵参数型号转速(转/分) 流量(升/分) 排量(毫升/转) 最大压力(巴) 流量检测叶片宽度(毫米) 重量(公斤) 生产厂家转速(转/分) 最大压力(巴) 最小流量(升/分)ZF7672 750-3900 6-16 13.5 130 500 50 5.5 16 4.7ZF7673 500-3500 9-20 16.5 130 500 50 6.6 19.54.3ZF7674 500-3500 12-25 20.5 130 500 50 8.0 23.54.4ZYB-1316 500-3900 16-20 16.5 130 500 50 6.6秦川机床厂动力转向系统的检查和调整转向机的拆装修理必须在规定的清洁条件下，以及必须要有一定修理技能的人员还要依据于一定的工具和设备才能完成。

汉德469中桥配件明细表


33 DZ9112340018 34 DZ9112340052 35 DZ9112340053
B 轴头止推垫圈 后轮毂油封 轴头ABS支座 件 C 件 A 件 C 后制动摩擦片（上） 后制动摩擦片（下） 后制动凸轮轴(左) 后制动凸轮轴(右) 后制动底板 后轮毂油封 后轮毂油封 件 C 件 B 件 B 件 B 件 C 件 C 件 B 半轴(左) 半轴(右) 后轮毂 后车轮螺母（前/后） 件 B 件 B 件 C 件 B 主动圆柱齿轮轴承座调整垫片 件 B 中桥主动锥齿轮调整垫片 件 C 主动锥齿轮轴承 件 B 中桥主动锥齿轮后轴承止推环 件 B 轴间差速锁活塞杆垫圈 件 B 轴间差速锁活塞杆垫圈 件 C 轴间差速锁缸体衬套 件 B 轴间差速锁活塞杆垫圈 件 C 轴间差速锁缸体O型圈 件 B 轴间差速锁缸体密封垫 件 A 轮间差速锁气缸盖 件 B 中桥轮间差速器紧固螺栓 件 B 后桥轮间差速锁滑动啮合套 件 B 后桥轮间差速器半轴齿轮垫片 件 B 后桥轮间差速器半轴齿轮 件 B 后桥轮间差速器十字轴 件 B 后桥轮间差速器行星齿轮 件 B 后桥轮间差速器行星齿轮垫片 件 B 后桥轮间差速器十字轴 件 B 后制动底板（左） 件 B 轴头自锁螺母 件 B 后制动蹄铁 件
69 81.92201.0109 后制动摩擦片铆钉 70 81.92201.0108 后制动摩擦片铆钉 71 DZ9112340337 后车轮螺栓 72 30222A 后桥轮间差速器轴承 73 DZ9112340008 后桥ABS齿圈 74 190003933116 后制动凸轮轴支座弹性挡圈 75 88000340022 后制动调整臂调整垫圈 76 99000340057 后制动调整臂（右） 77 99000340056 后制动调整臂（左） 78 DZ9100340046 中制动调整臂（自动 右） 79 DZ9100340045 中制动调整臂（自动 左） 80 88000440010 81 81.91020.0318 后制动凸轮轴支座双头螺柱 82 88000340017 后制动凸轮轴支座衬套 83 190003903661 后制动气室销轴 84 88000340023 后制动凸轮轴支座O型圈 85 HD469-2502012 贯通轴（输入端） 86 HD469-2502014 前贯通轴调整螺母 87 HD469-2511012 轴间差速锁滑动啮合套 88 HD469-2502011 贯通轴(输入端) 89 HD469-2502019 主动圆柱齿轮衬套 90 HD469-2502018 主动圆柱齿轮止推垫片 91 HD469-2502017 主动圆柱齿轮垫环 92 HD469-2502021 主动圆柱齿轮 93 HD469-2510013 轴间差速器行星齿轮 94 HD469-2510014 轴间差速器十字轴 95 HD469-2510011 轴间差速器壳 96 HD469-2510012 轴间差速器挡油罩 97 HD469-2510015 轴间差速器半轴齿轮衬套 98 HD469-2510017 轴间差速器半轴齿轮垫片 99 HD469-2510016 轴间差速器半轴齿轮 100 06.32499.0005 轴间差速器轴承 101 HD469-2502027/2502051 中桥主减速器壳总成(带差速锁用) 102 HD469-24006011 差速锁回位弹簧 103 HD469-2511011 轴间差速锁拨叉 104 HD469-2502033/2502034 中桥主、从动锥齿轮(I=4.625) 件 件 件 件 件 件 件 件 件 件 件 件 件 件 件 件 件 件 件 件 件 件 件 件 后制动凸轮轴调整垫片 件 件 件 件 件 件 件 件 件 件 件 件

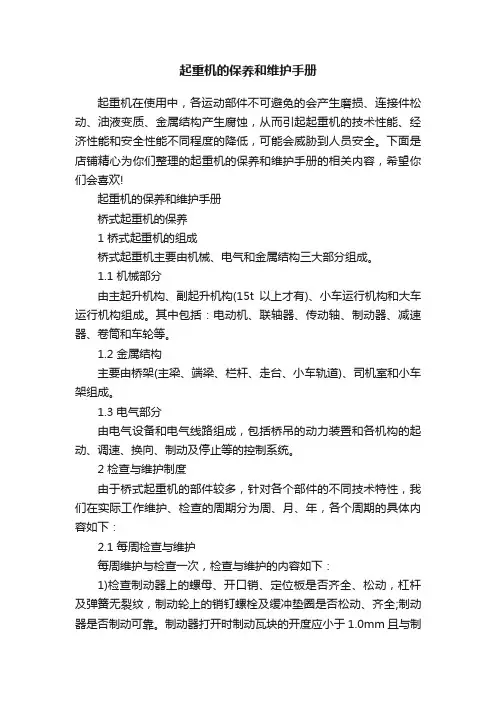

起重机的保养和维护手册

起重机的保养和维护手册起重机在使用中，各运动部件不可避免的会产生磨损、连接件松动、油液变质、金属结构产生腐蚀，从而引起起重机的技术性能、经济性能和安全性能不同程度的降低，可能会威胁到人员安全。

下面是店铺精心为你们整理的起重机的保养和维护手册的相关内容，希望你们会喜欢!起重机的保养和维护手册桥式起重机的保养1 桥式起重机的组成桥式起重机主要由机械、电气和金属结构三大部分组成。

1.1 机械部分由主起升机构、副起升机构(15t以上才有)、小车运行机构和大车运行机构组成。

其中包括：电动机、联轴器、传动轴、制动器、减速器、卷筒和车轮等。

1.2 金属结构主要由桥架(主梁、端梁、栏杆、走台、小车轨道)、司机室和小车架组成。

1.3 电气部分由电气设备和电气线路组成，包括桥吊的动力装置和各机构的起动、调速、换向、制动及停止等的控制系统。

2 检查与维护制度由于桥式起重机的部件较多，针对各个部件的不同技术特性，我们在实际工作维护、检查的周期分为周、月、年，各个周期的具体内容如下：2.1 每周检查与维护每周维护与检查一次，检查与维护的内容如下：1)检查制动器上的螺母、开口销、定位板是否齐全、松动，杠杆及弹簧无裂纹，制动轮上的销钉螺栓及缓冲垫圈是否松动、齐全;制动器是否制动可靠。

制动器打开时制动瓦块的开度应小于1.0mm且与制动轮的两边距离间隙应相等，各轴销不得有卡死现象。

2)检查安全保护开关和限位开关是否定位准确、工作灵活可靠，特别是上升限位是否可靠。

3)检查卷筒和滑轮上的钢丝绳缠绕是否正常，有无脱槽、串槽、打结、扭曲等现象，钢丝绳压板螺栓是否紧固，是否有双螺母防松装置。

4)检查起升机构的联轴器密封盖上的紧固螺钉是否松动、短缺。

5)检查各机构的传动是否正常，有无异常响声。

6)检查所有润滑部位的润滑状况是否良好。

7)检查轨道上是否有阻碍桥机运行的异物。

2.2 每月检查与维护每月维护与检查一次，检查与维护的内容除了包括每周的内容外还有：1)检查制动器瓦块衬垫的磨损量不应超过2mm，衬垫与制动轮的接触面积不得小于70%;检查各销轴安装固定的状况及磨损和润滑状况，各销轴的磨损量不应超过原直径的5%，小轴和心轴的磨损量不应大于原直径的5%及椭圆度小于0.5mm。

陕汽德龙X3000维修手册--第五章+++车++桥（2）

第五章车桥第三节单级减速驱动双联桥汉德公司目前生产有HD469和HD425型两种型号的单级减速驱动双联桥。

图3-1给出了双联桥的后桥外形图，图3-2给出了中桥的外形图。

1.轮毂2.制动鼓3.制动间隙自动调整臂4.复合式制动分室5.制动凸轮轴6.差速锁指示灯开关7.差速锁工作气缸接头8.通气孔图3-1 HD469型单级减速驱动后桥1.轮毂2.制动鼓3.制动凸轮轴4.制动间隙自动调整臂5.输出凸缘6.轮间差速锁指示灯开关7.轮间差速锁工作气缸接头8.通气孔9.输入凸缘 10.轴间差速锁指示灯开关 11.轴间差速锁工作气缸气接头图3-2 HD469型单级减速驱动中桥表3-1给出了HD469型单减双联桥的基本性能参数一、单级减速双联桥结构单级减速双联桥的轮边结构与上面介绍的单级减速单后桥的完全相同，除了半轴等部分零件有一定的区别之外，其余大部分零件均可互换。

双联桥的后桥结构与上一节介绍的HD450和HD485型单后桥大同小异，其维修拆装程序也都基本相同，只是HD425型双联后桥与HD450和HD485型单后桥结构完全相同，而HD469型双联后桥的差速器结构却与之略有差异。

图3-3给出了双联后桥中央传动的结构图。

1.被动齿轮2.差速器壳3.行星齿轮4.主减速器壳5.主动齿轮6.驱动桥壳7.半轴8.差速锁啮合套9.半轴齿轮 10.差速锁工作缸 11.主动齿轮轴承座 12.输入凸缘图3-3双联后桥中央传动机构图1.凸缘螺母2.凸缘3.4.凸缘油封5.隔环6.主动齿轮外轴承7.轴承座8.调整垫片9.螺栓 10.调整垫片 11.隔环 12.主动齿轮内轴承 13.主动齿轮轴14.支承轴承 15.主减速器壳 16.差速器轴承开槽螺母 17.差速器轴承 18.被动齿轮固定螺栓 19.在差速器壳 20.被动齿轮 21.半轴齿轮垫片 22.左半轴齿轮23.轴承瓦盖 24.瓦盖螺栓25.十字轴 26.行星齿轮 27.行星齿轮垫片 28.轴承瓦盖 29.锁止开口肖 30.定位肖 31.右差速器壳 32.差速器轴承 33.差速器壳联接螺栓 34.差速锁啮合套 35.差速锁指示灯开关 36.螺栓 37.差速锁工作气缸 38.活塞 39.O形圈 40.薄螺母 41.螺柱 42.拨叉轴 43.拨叉 44.回位弹簧45.气缸垫图3-4 HD425型双联后桥主减速器零件分解图1.凸缘螺母2.凸缘总成3.油封座4.油封5.主动齿轮外轴承6.螺栓7.轴承座8.O型圈9.主动齿轮内轴承 10.调整垫片 11.调整垫片 12.主动齿轮轴13.支承轴承 14.卡环 15.主减速器壳16.螺栓 17.锥形螺塞 18.螺栓 19.差速锁回位弹簧 20.差速锁气缸直通接头 21.垫圈 22.拨叉 23.差速锁气缸衬套 24.活塞杆 25.O形圈 26.密封衬垫 27.气缸盖 28.螺栓 29.密封圈 30.差速锁指示灯开关 31.差速器轴承开槽螺母 32.轴承 33.联接螺栓 34.差速锁啮合套 35.右差速器壳 36.半轴齿轮垫片 37.半轴齿轮 38.定位肖 39.十字半轴 40.轴承瓦盖 41.锁止开口肖 42.瓦盖螺栓 43.行星齿轮 44.行星齿轮垫片 45.轴承瓦盖 46.十字通轴 47.左差速器壳 48.被动齿轮图3-5 HD469型双联后桥主减速器零件分解图图3-4给出了HD425型双联后桥主减速器的零件分解图，图3-5给出了HD469型双联后桥主减速器的零件分解图。

汉德车桥主要产品及零件编码规则

汉德车桥主要产品及零件编码规则
汉德车桥主要产品及零件编码规则
STR马驱动桥系列
STR驱动桥如下图，目前使用型号范围：
DH7131.400XXX ~500xxx（冲焊桥壳）
DH7131 ・480xxx ~580xxx（铸造桥壳）
零件号编码规则：以199……•或DZ91…••开头
_、MANS区动桥系列
1、单级桥（HD469,HD485,HD450）
MAN单级驱动桥如下图，目前使用型号范围:
DH7131・6开头（单桥）
DH7131・7开头（双联桥）
零件号编码规则：主要以81•或06•开头，很少量DZ开头号。

HD469 中
HD469 后
H
D485
2、MAN双级桥
MAN双级桥如下图，目前使用型号范围：
DH7131・2或DH7131・3开头
零件号编码规则：主要以81或06•开头，很少量DZ号开头。

MAN铸造中桥
MAN铸造后桥
为了能够快速准确识别桥的类型，建议：增加在报单时备注里描述桥的型号，即DH7131.开头的号码。

汉德服务中心信息管理科
「汉德车桥维修中编码的查找S TR桥总成填报故障桥的制造编号c
桥壳上也打有制造编号
配件订单提报：桥号如：DH7131 •开头等
汉谯车桥禧牌及第牌位置
STR\MAN前轴总成工字梁上有“汉德”铭牌工字梁左侧板簧座面上打有制造编号MAN单级桥总成填报故障桥的制造编号
注：对于更换桥壳后无桥总成制造编号的桥故障，在报单备注栏注明，并在桥编号栏内填报桥壳编号，否则按废单处理。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

7
车桥维修
驱动桥主要部位装配调整 轮毂轴承预紧力调整 a）将轮毂、轮毂油封、轮毂轴承、止推垫环装配到桥壳轴头到位，旋入轴 头内锁紧螺母，拧紧力矩为 550±20Nm，拧紧锁紧螺母的同时用手转动轮毂， 然后松退锁紧螺母 60°，装止推垫圈，取轴头外锁紧螺母以 550±20Nm 的力 矩拧紧。 b）用手转动轮毂，要求转动灵活，将止推垫圈的锁舌锁入轴头内外锁紧螺 母缺口内。 主动锥齿轮轴承预紧力调整 a）将主动锥齿轮、轴承、轴承座、调整垫片安装到位，再在主动锥齿轮花 键处装上凸缘，用凸缘螺母拧紧，拧紧力矩为 950± 50Nm。 b）测量主动锥齿轮轴承预紧力，使预紧力保持在 8-16Nm 之间，可通过改变调整垫片厚度来改变预紧力大 小，垫片越厚预紧力越小，越薄预紧力越大。
11
制动发烫
序号
故障现象
1 气室损坏推杆不能回位
2 制动凸轮轴回位慢或不回位
3 制动间隙小
4 制动蹄回位弹簧松弛或断裂
5 频繁制动
应急处理方案 更换气室 检查凸轮轴润滑情况 调整制动间隙到合适范围 更换回位弹簧 长距离下坡采用发动机排气辅助制动
通过以上检查如果车辆制动发烫依旧不能解决，可排除车桥故障原因，应 检查车辆气路，如果单根桥制动发烫，可通过将不同桥气路调换，若调换后发 烫桥不再发烫，可确定为气路故障。
漏油
序号
可能的故障原因
1 通气孔堵塞
处理方案 疏通通气孔
2 轴密封圈、“O”型密封圈老化、损坏 3 各构件结合面连接螺栓松退 4 铸件本体的冶金缺陷 5 桥壳本体焊缝开焊、夹渣等
更换密封圈 紧固结合面螺栓 粘补、焊接、更换 重新打磨焊接
桥发热
汉德依据国家标准和自身车桥结构规定车桥温度范围如下：主减速器温度
挂档车不走
序号
故障现象
1 中桥输入传动轴不转
2 后桥输入传动轴转动
3 中桥输出贯通轴不转
故障原因判定 非车桥故障 后桥半轴、差壳、十字轴等断裂 挂上中桥轮间差速车行走： 中桥半轴、差壳、十字轴等断裂 挂上中桥轮间差速车不行走： 1. 中桥贯通轴断裂 2. 中桥轴间差速主轴、十字轴等断裂
12
备注： ①温度-26°C 以上地区：80W/90 GL-5 重负荷车辆齿轮油 GB13895-1992GB/T17477-1988； ②温度-40°C 以上地区：75W/90 重负荷车辆齿轮油 GB13895-1992GB/T17477-1988（严寒地区）。 ③温度-12°C 以上地区：85W/90 GL-5 重负荷车辆齿轮油 GB13895-1992GB/T17477-1988。 ○4 润滑脂型号： 2#锂基润滑脂。
整桥制动采用凸轮轴鼓式制动。 整桥加注优质车用齿轮油，耐高温能力强，保养周期长，使用寿命长。
图 1HD469 双联第一驱动桥外形图
图 2 HD469 双联第二驱动桥外形图
2
车桥使用
使用警示
警告!
●禁止在超过车桥额定轴荷下使用； ●禁止车桥发生故障时继续使用； ●禁止在车桥发生故障时自行拆卸处理； ●禁止对车桥结构进行改变。 使用提示
不能高于 120℃，轮边温度不能高于 90℃，可用红外测温仪距车桥壳体 10-15cm 处测量，主减速器在输入端壳体或桥壳后盖处，轮边在轮边端盖位置测量。
序号
可能的故障原因
1 润滑油缺少，车桥不能充分润滑
2 润滑油加注过量，热量难以排出 3 主减速器轴承预紧力不当 4 轮毂轴承预紧力调整不当
处理方案 加注润滑油 排除多余润滑油 按上述标准要求重新调整 按上述标准要求重新调整
4
图3
图4 图5
5
警告！
车桥在运行中，内部润滑油温度可能会较高，严禁身体各部位接触 排放出来的废旧润滑油，以防止烫伤。
环境保护警告！ 废弃润滑油会对环境造成危害，请按所在地区的环保要求进行收集、 处理。 在图 6 各润滑脂嘴处按表 1 要求注入润滑脂。 检查调整制动间隙。 检查车桥外部各构件连接螺栓是否松动，并加以紧固。
9
中桥轴间差速器装配 a）将轴承 9 外环压入主减速器壳 12 轴承孔内，轴承 9 内环压入轴间差速 器从动轴齿轮 8 上，同时在轴间差速器从动轴齿轮 8 内压入衬套 10。将轴间差 速器从动轴齿轮 8 总成放入轴承 9 外环处。 b）取主轴 1 小端朝上，套上调整垫片 2，在主动圆柱齿轮 4 内压入衬套 3 后套在主轴 1 上，将装好的十字轴 6、行星齿轮 5、差速器壳 7 合件通过花键套 在主轴 1 上，要求十字轴 6 大平面端朝向主动圆柱齿轮 4，最后在主轴 1 上套 上垫片 11。 c）将 b 步骤装好的总成和轴间差速器从动轴齿轮 8 配合，要求行星齿轮 5 和主动圆柱齿轮 4、轴间差速器从动轴齿轮 8 之间转动灵活。
HD469 维修保养手册 目次
概述 车桥使用 车桥保养 车桥维修
1
概述
汉德 HD469 双联桥驱动桥（图 1-2）主要应用于公路牵引车辆。速比涵盖 3.7（37/10）、4.11（37/9）、4.625（37/8）、5.286（37/7）。
桥壳中段采用钢板冲压焊接、轴头采用摩擦焊技术，整桥承载能力为 13 吨。
3
警告!
1.挂合差速锁时车辆应处于停止或低速运行状态，以免内部齿轮损坏。 2. 当差速锁挂合时车辆不得转弯，且在车辆驶出故障路面后应及时解 除差速锁，否则将可能导致车桥内部零部件损坏或轮胎异常磨损。
车桥保养
日常维护保养 车辆运行前检查车桥外部各零部件连接螺栓螺母是否松动。 车辆运行前检查车桥有无漏油现象。 检查制动器制动间隙及制动回位情况（要求制动间隙在 0.7-1.7mm），对 于制动间隙不当或回位不良等情况，应给予检查和调整。 检查车桥相对运动构件是否卡滞受阻，出现此类情况应及时加注润滑脂。 首次保养 首次保养视使用工况的不同在车辆行驶 3000-5000Km 之间进行。首次保养 内容： 驱动桥润滑油的更换（图 3-图 5） 旋下整桥放油螺塞→放干净整桥内润滑油→待润滑油放净后旋紧放油螺塞 →旋开整桥加油螺塞，加入适量清洗剂（如 120#汽油），旋紧加油螺塞，空运 行 3-5min→→旋开放油螺塞→放掉清洗剂→待清洗剂挥发干净后旋紧放油螺塞 →旋开整桥加油螺塞→按表 1 要求加注润滑油→旋紧加油螺塞。
提示!
●建议更换使用汉德原厂配件； ●按规定周期对车桥进行检查、保养。 使用保养
提示!
未按规定对车桥进行例行保养，将被视为自行放弃汉德保修服务的权 利。
车桥使用常识 轴间差速器是为了实现车辆在不平整路面上行驶时中桥和后桥之间的自动 差速，轮间差速器是为了完成车辆在拐弯或不平整路面行驶时左右车轮之间的 自动差速。 当车辆陷入泥泞路面车辆打滑空转时，需将差速器锁止，车辆强行驶出故 障路面。
如果啮合印记不当，具体调整如下：
被动齿轮齿面
凸面
凹面
调整方法
将主动圆锥齿轮向被动圆Байду номын сангаас齿
轮移近，移近后如果侧隙过小，
可将被动轮移开。 将主动圆锥齿轮向被动圆锥齿
轮移开，移近后如果侧隙过大， 可将被动轮移近。
将被动圆锥齿轮向主动圆锥齿
轮移开，移近后如果侧隙过大， 可将被动轮移近。
将被动圆锥齿轮向主动圆锥齿 轮移近，移近后如果侧隙过小， 可将被动轮移开。
图7
差速器轴承预紧力调整 a）将主减速器壳总成放在装配台上，拆掉差速器壳总成上的瓦盖，将差速 器带轴承总成装到主减速器壳上，拧入调整螺母，装上瓦 盖，要求瓦盖平面与主减速器壳平面紧贴，初步带紧瓦盖 螺栓。 b）拧紧差速器调整螺母，同时用铜棒震动瓦盖，拧 紧瓦盖螺栓至规定力矩 530±50Nm，用弹簧秤沿被动锥齿 轮切线方向拉被动锥齿轮任一连接螺栓，要求轴承预紧力 在 16-25N 之间。
1.主轴 2.调整垫片 3.衬套 4.主动圆柱齿轮 5.行星齿轮 6.十字轴 7.差速器壳 8.轴间差速器从动轴齿轮 9.轴承 10.衬套 11.垫片 12.主减速器壳
10
主要部位螺栓拧紧力矩 a）凸缘螺母拧紧力矩 950±50Nm。 b）输入调整螺母拧紧力矩 250±50Nm。 c）过桥箱盖螺栓拧紧力矩 70±10Nm。 d）主动锥齿轮轴承座和主减速器壳连接螺栓拧紧力矩 370 ±40Nm。 e）主减速器壳总成和桥壳连接螺栓拧紧力矩 370 ±40Nm。 f）被动锥齿轮和差速器壳连接螺栓拧紧力矩 570±40 Nm。 g）主减速器壳瓦盖螺栓拧紧力矩 530±50Nm。 h）制动底板螺栓拧紧力矩 185±15Nm。 i）半轴法兰盘和轮毂连接螺栓拧紧力矩 280±20Nm。 j）轮胎螺栓螺母拧紧力矩 550±25Nm。
图6
6
表 1 润滑剂型号及加注量
车桥类型
润滑部位
润滑剂
润滑剂型号
用量（L） 备注
主减速器 第一后桥
18.3 按季节、地区海拔等
轮边减速器
要素选用不同粘度、 1.1
单级减速
齿轮油 耐不同温度的润滑
双联驱动
主减速器
油（备注①、②、③） 14
桥
第二后桥
轮边减速器
1.1
单边 单边
润滑脂嘴处
润滑脂
备注○4
注满
图8
8
主被动锥齿轮间隙调整 a）将图 8 放在装配台上，在轴承座安装部位涂抹密封胶，加装调整垫片， 将图 7 和图 8 用连接螺栓连接。 b）将磁力表架带百分表一套吸在主减速器壳上，表头 顶在被动锥齿轮齿顶上，固定主动锥齿轮，用手轻轻转动 被动锥齿轮，要求百分表指针在 0.2-0.3mm 之间变化，如 果间隙不当可通过左右同步进退差速器调整螺母来实现。 主被动锥齿轮啮合印迹调整 在被动锥齿轮 3 个连续凸齿表面均匀涂抹红丹粉，转动 被动锥齿轮和主动锥齿轮充分啮合后检查印记，印记应在齿宽方向居中，齿长 方向稍偏小头，但不能偏出小头和齿顶。
警告！
严格选用符合使用环境条件的润滑脂和润滑油，禁止不同型号的润 滑脂和润滑油混合使用。
