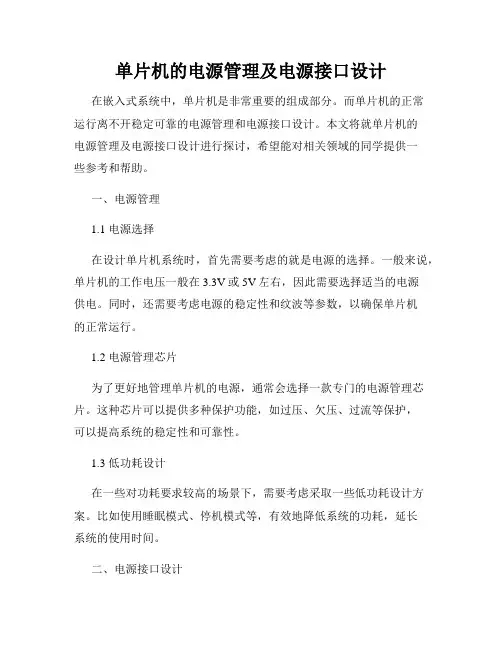

单片机的电源管理及电源接口设计在嵌入式系统中，单片机是非常重要的组成部分。
而单片机的正常运行离不开稳定可靠的电源管理和电源接口设计。
本文将就单片机的电源管理及电源接口设计进行探讨，希望能对相关领域的同学提供一些参考和帮助。
一、电源管理1.1 电源选择在设计单片机系统时，首先需要考虑的就是电源的选择。
一般来说，单片机的工作电压一般在3.3V或5V左右，因此需要选择适当的电源供电。
同时，还需要考虑电源的稳定性和纹波等参数，以确保单片机的正常运行。
1.2 电源管理芯片为了更好地管理单片机的电源，通常会选择一款专门的电源管理芯片。
这种芯片可以提供多种保护功能，如过压、欠压、过流等保护，可以提高系统的稳定性和可靠性。
1.3 低功耗设计在一些对功耗要求较高的场景下，需要考虑采取一些低功耗设计方案。
比如使用睡眠模式、停机模式等，有效地降低系统的功耗，延长系统的使用时间。
二、电源接口设计2.1 输入电源接口单片机通常需要外接电源供电，因此需要设计一个合适的输入电源接口。
在设计接口时，需要考虑电源的输入电压范围、插拔稳定性等参数，以确保电源的稳定供应。
2.2 输出电源接口除了输入接口，有些场景下还需要设计输出电源接口，以供给外部设备使用。
在设计输出接口时，需要考虑输出电压、输出电流等参数，以满足外部设备的需求。
2.3 过压保护为了保护单片机和外部设备，通常会在电源接口处添加过压保护电路，以防止意外情况下的电压过高损坏电路。
2.4 过流保护类似地，还可以在电源接口处添加过流保护电路，以防止意外情况下的过流损坏电路，提高系统的可靠性。
综上所述，单片机的电源管理及电源接口设计对于整个系统的稳定性和可靠性至关重要，设计师在设计时需要仔细考虑各种参数和方案，以确保单片机系统的正常运行。
希望本文所述内容对读者有所帮助，谢谢阅读。
单片机电源设计一、引言在单片机系统中，电源设计是至关重要的一部分。
一个良好的电源设计能够确保单片机系统的稳定运行，并提供稳定的电压和电流，以满足单片机及其外部设备的工作要求。
本文将详细讨论单片机电源设计的相关内容。
二、单片机电源设计的基本原则1.稳定性：电源设计应确保输出电压和电流的稳定性，以免因电源波动导致单片机系统崩溃或故障。
2.高效性：电源设计应尽量提高能源利用率，减少能量损耗和发热量，以延长单片机系统的使用寿命。
3.低噪声：电源设计应减少电源产生的任何干扰或噪声，以保证单片机系统的正常运行。
4.低成本：电源设计应考虑到成本因素，选择适合的电源方案和元器件，以满足经济上的需求。
三、单片机电源设计的关键要素1.电源类型：单片机系统通常采用直流电源供电，可以选择线性稳压电源或开关稳压电源。
2.输入电压：确定单片机系统所需的输入电压范围，以选择适合的电源方案。
3.输出电压和电流：根据单片机及其外部设备的电源需求，确定所需的输出电压和电流。
4.滤波电路：在电源输出端添加合适的滤波电路，以去除杂散干扰和噪声。
5.保护电路：设计过流保护、过压保护和过温保护电路，以保护单片机系统免受电源故障的影响。
6.效率优化：选取高效的电源元器件和设计合理的电源拓扑，以提高电源的能源利用率。
四、单片机电源设计的步骤1.确定电源需求：根据单片机及其外部设备的电源需求，确定所需的输入电压、输出电压和电流。
2.选择合适的电源方案：根据电源需求和应用场景，选择线性稳压电源或开关稳压电源。
3.设计电源拓扑：根据所选电源方案，设计合适的电源拓扑，如线性稳压器、开关电源或开关电压调节器。
4.选取合适的电源元器件：根据电源拓扑和电源需求，选取合适的电源元器件，如稳压器、电容、电感等。
5.绘制电源电路图：根据电源拓扑和所选元器件，绘制电源电路图。
6.优化电源性能：通过合理的布局、滤波电路和保护电路的设计，优化电源的稳定性和可靠性。
7.进行电源仿真和验证：使用仿真工具对电源电路进行仿真和验证，确保电源设计满足性能要求。

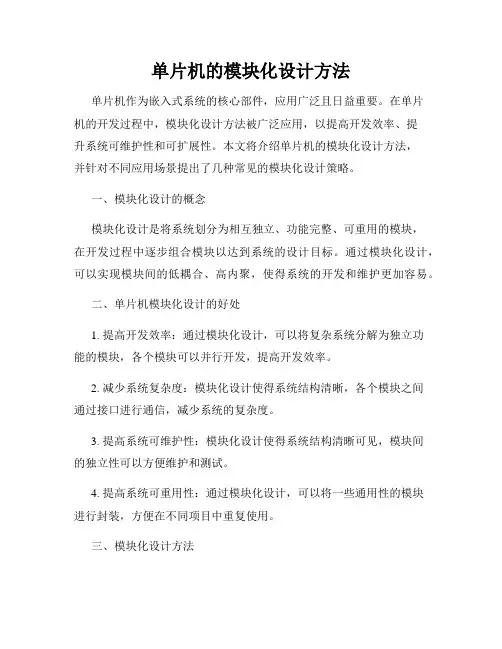

单片机的模块化设计方法单片机作为嵌入式系统的核心部件，应用广泛且日益重要。
在单片机的开发过程中，模块化设计方法被广泛应用，以提高开发效率、提升系统可维护性和可扩展性。
本文将介绍单片机的模块化设计方法，并针对不同应用场景提出了几种常见的模块化设计策略。
一、模块化设计的概念模块化设计是将系统划分为相互独立、功能完整、可重用的模块，在开发过程中逐步组合模块以达到系统的设计目标。
通过模块化设计，可以实现模块间的低耦合、高内聚，使得系统的开发和维护更加容易。
二、单片机模块化设计的好处1. 提高开发效率：通过模块化设计，可以将复杂系统分解为独立功能的模块，各个模块可以并行开发，提高开发效率。
2. 减少系统复杂度：模块化设计使得系统结构清晰，各个模块之间通过接口进行通信，减少系统的复杂度。
3. 提高系统可维护性：模块化设计使得系统结构清晰可见，模块间的独立性可以方便维护和测试。
4. 提高系统可重用性：通过模块化设计，可以将一些通用性的模块进行封装，方便在不同项目中重复使用。
三、模块化设计方法1. 基于功能的模块化设计：按照系统的功能进行模块划分，每个模块负责完成一个特定的功能，模块之间通过接口进行通信。
这种方法适用于功能相对独立、较小规模的系统。
2. 基于层次的模块化设计：按照系统的层次关系进行模块划分，将系统分为底层驱动模块、中间控制模块和上层应用模块。
各个层次之间通过接口进行通信，实现功能的层次化分解。
这种方法适用于系统功能较为复杂的情况。
3. 基于事件驱动的模块化设计：将系统划分为事件处理模块和事件产生模块。
事件产生模块负责监测外部事件或者内部状态变化，并向事件处理模块发送事件消息。
事件处理模块根据接收到的事件消息进行相应的处理。
这种方法适用于异步事件比较多的系统。
四、模块化设计实例分析以智能家居系统为例，介绍基于功能的模块化设计方法。
智能家居系统可以分为以下几个功能模块：温度监测模块、照明控制模块、安防监控模块和电器控制模块。

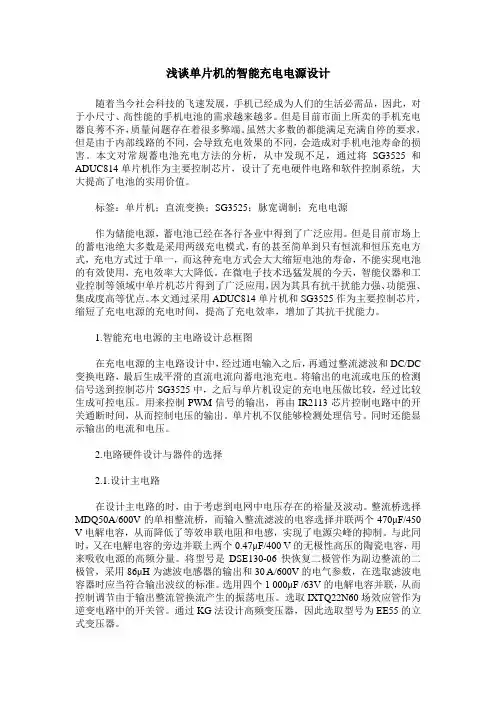

浅谈单片机的智能充电电源设计随着当今社会科技的飞速发展，手机已经成为人们的生活必需品，因此，对于小尺寸、高性能的手机电池的需求越来越多。
但是目前市面上所卖的手机充电器良莠不齐，质量问题存在着很多弊端。
虽然大多数的都能满足充满自停的要求，但是由于内部线路的不同，会导致充电效果的不同，会造成对手机电池寿命的损害。
本文对常规蓄电池充电方法的分析，从中发现不足，通过将SG3525和ADUC814单片机作为主要控制芯片，设计了充电硬件电路和软件控制系统，大大提高了电池的实用价值。
标签：单片机；直流变换；SG3525；脉宽调制；充电电源作为储能电源，蓄电池已经在各行各业中得到了广泛应用。
但是目前市场上的蓄电池绝大多数是采用两级充电模式，有的甚至简单到只有恒流和恒压充电方式，充电方式过于单一，而这种充电方式会大大缩短电池的寿命，不能实现电池的有效使用，充电效率大大降低。
在微电子技术迅猛发展的今天，智能仪器和工业控制等领域中单片机芯片得到了广泛应用，因为其具有抗干扰能力强、功能强、集成度高等优点。
本文通过采用ADUC814单片机和SG3525作为主要控制芯片，缩短了充电电源的充电时间，提高了充电效率，增加了其抗干扰能力。
1.智能充电电源的主电路设计总框图在充电电源的主电路设计中，经过通电输入之后，再通过整流滤波和DC/DC 变换电路，最后生成平滑的直流电流向蓄电池充电。
将输出的电流或电压的检测信号送到控制芯片SG3525中，之后与单片机设定的充电电压做比较，经过比较生成可控电压。
用来控制PWM信号的输出，再由IR2113芯片控制电路中的开关通断时间，从而控制电压的输出。
单片机不仅能够检测处理信号。
同时还能显示输出的电流和电压。
2.电路硬件设计与器件的选择2.1.设计主电路在设计主电路的时，由于考虑到电网中电压存在的裕量及波动。
整流桥选择MDQ50A/600V的单相整流桥，而输入整流滤波的电容选择并联两个470μF/450 V电解电容，从而降低了等效串联电阻和电感，实现了电源尖峰的抑制。

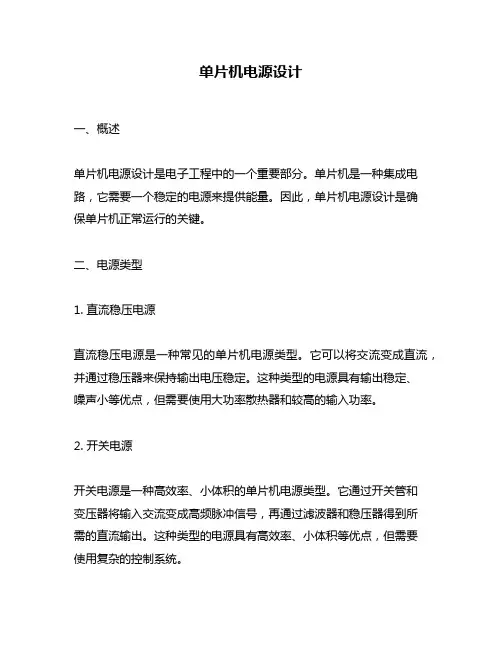

单片机电源设计一、概述单片机电源设计是电子工程中的一个重要部分。
单片机是一种集成电路，它需要一个稳定的电源来提供能量。
因此，单片机电源设计是确保单片机正常运行的关键。
二、电源类型1. 直流稳压电源直流稳压电源是一种常见的单片机电源类型。
它可以将交流变成直流，并通过稳压器来保持输出电压稳定。
这种类型的电源具有输出稳定、噪声小等优点，但需要使用大功率散热器和较高的输入功率。
2. 开关电源开关电源是一种高效率、小体积的单片机电源类型。
它通过开关管和变压器将输入交流变成高频脉冲信号，再通过滤波器和稳压器得到所需的直流输出。
这种类型的电源具有高效率、小体积等优点，但需要使用复杂的控制系统。
3. 无线充电无线充电技术可以将无线信号转换为能量，并传输到设备中进行充电。
这种技术可以使单片机不用接触任何物理连接就能获得能量，具有很大的应用潜力。
三、设计要点1. 稳定性单片机需要一个稳定的电源来保证正常运行。
因此，电源设计中的稳定性是非常重要的。
可以通过选择合适的稳压器和滤波器来提高电源的稳定性。
2. 噪声噪声是指电源输出中不需要的信号。
它可以干扰单片机正常运行，因此需要在设计中尽量减少噪声。
可以通过使用低噪声元件、增加滤波器等方式来降低噪声。
3. 散热单片机电源输出功率较大时会产生热量，需要及时散热以保证稳定性和寿命。
可以通过选择合适的散热器、增加通风口等方式来提高散热效果。
4. 安全性安全性是单片机电源设计中不可忽视的一个方面。
需要注意防止过压、过流等异常情况对设备造成损坏或危险。
四、实例分析以直流稳压电源为例，对单片机电源设计进行实例分析。
1. 选型选择合适的稳压器和滤波器是保证直流稳压电源稳定性和噪声水平的关键。
在选型时需要考虑输出电压、输出电流、稳定性、噪声等因素。
2. 电路设计在电路设计中，需要考虑输入滤波器、整流桥、稳压器等元件的连接方式和参数选择。
同时，还需要考虑过压保护、过流保护等安全保护措施的加入。
单片机控制的开关电源设计一、引言开关电源作为电子设备中常用的电源之一，具有体积小、效率高、稳定性好等优点，广泛应用于各个领域。
而单片机作为微处理器的一种，可以提供精确的控制和调节功能。
将单片机与开关电源结合，可以实现更加智能化、稳定的电源控制系统。
本文就单片机控制的开关电源设计进行详细介绍。
二、设计原理1.开关电源工作原理开关电源的基本原理是将交流电转换成高频的脉冲电压，再通过整流滤波和稳压控制电路得到稳定的直流电压输出。
其主要的组成部分包括输入滤波电路、直流转换电路和输出稳压控制电路。
2.单片机控制原理单片机通过编程控制器件的工作方式和电路的连接方式，实现对整个系统的控制。
单片机具有高集成度、强控制能力、稳定性好等优势，可以对电源输出进行精确的调控和监测。
三、设计过程1.确定电源参数根据设计需求，确定电源的输电电压、输出电压和输出电流等参数。
并根据这些参数选取合适的开关电源和单片机。
2.设计输入滤波电路输入滤波电路的主要作用是对交流电进行滤波处理，确保电源工作的稳定性和可靠性。
可以采用低通滤波器进行滤波设计。
3.设计直流转换电路直流转换电路包括开关电源的主电路和控制电路。
主电路由开关管、变压器等组成，控制电路由电源控制芯片、放大器、反馈电路等部分组成。
4.设计输出稳压控制电路输出稳压控制电路的主要作用是对输出电压进行精确的稳定控制，使其符合设计要求。
可以采用PID控制算法进行输出稳压控制。
5.单片机控制电路设计通过单片机对电源进行控制和调节，可以实现开关电源的智能化控制。
可以根据需要添加按键、显示屏、数据传输接口等组件。
6.系统调试和测试设计好电路后，需要进行系统调试和测试。
通过编写单片机程序，对电源进行控制和温度、电流等参数进行监测。
四、技术难点及解决方法1.如何选择合适的开关电源和单片机。
解决方法：根据设计参数，选取性能稳定、符合设计需求的开关电源和单片机。
2.如何实现对输出电压的精确稳定控制。
单片机电源电路设计在单片机应用中，电源电路的设计是至关重要的一环。
一个稳定、可靠的电源电路可以为单片机提供充足的电源供应，保证单片机的正常工作。
本文将介绍单片机电源电路设计的相关内容，并针对不同情况给出了适用的电源电路设计方案。
一、单片机电源需求分析在进行电源电路设计之前，首先需要分析单片机的电源需求。
这包括对单片机工作电压、工作电流以及电源稳定性的要求等。
了解这些需求可以帮助我们选择合适的电源电路组件和设计方案。
二、基本电源电路设计方案1. 直流稳压电源直流稳压电源是单片机电路设计中常用的电源类型之一。
它能够提供稳定的电压输出，同时具备较好的电源稳定性和抗干扰性。
在直流稳压电源的设计过程中，我们需要选择合适的电源适配器、稳压器和滤波电容等组件，以实现所需的输出电压和电流。
2. 电池供电电路除了直流稳压电源，电池供电电路也常被用于单片机应用中。
电池供电电路可以使单片机在无外部电源的情况下正常工作，这在某些特殊场景下非常重要。
在电池供电电路的设计中，需要考虑电池的类型、容量以及充电和保护电路等因素。
三、电源电路辅助设计1. 滤波电路设计电源电路中的滤波电路可以有效地减小电源的纹波电压，提高电源的稳定性。
滤波电路通常由电容和电感组成，通过合理的参数选择和布局设计可以使电源纹波电压降到最低。
2. 过压和过流保护设计在单片机电路设计中，过压和过流保护电路的设计是非常重要的。
过压和过流保护电路可以防止意外情况下的电源波动和电源过载对单片机的损害，提高系统的稳定性和可靠性。
3. EMI滤波设计Electromagnetic Interference (EMI)是指电路或设备之间通过电磁波相互干扰的现象。
在单片机应用中，为了保证电路的正常工作，需要设计EMI滤波电路来抑制电磁干扰。
四、其他注意事项1. PCB布局设计PCB的布局设计对电源电路的稳定性和可靠性有着重要影响。
合理的布局可以降低电源线和信号线之间的干扰，提高系统性能。
单片机电源电路的设计一、引言单片机是现代电子技术中应用广泛的一种芯片，其电源电路设计的合理性直接影响着单片机的正常运行。
本文将从单片机电源电路的基本原理、设计流程、具体实现等方面进行详细介绍。
二、单片机电源电路基本原理1. 单片机供电要求单片机需要稳定可靠的直流电源，且其工作电压范围较窄。
一般情况下，单片机的工作电压为3.3V或5V，最大工作电压不超过6V。
因此，在设计单片机供电电路时，需要注意以下几点：（1）选择合适的稳压器件；（2）保证输入直流电源稳定可靠；（3）保证输出直流电压稳定可靠；（4）避免过载和短路。
2. 稳压器件选择常见的稳压器件有三种：线性稳压器、开关稳压器和LDO（低压差线性稳压器）。
其中，LDO是目前应用最广泛的一种。
3. 保证输入直流电源稳定可靠输入直流电源需要满足以下几个要求：（1）电压范围要满足单片机的工作电压要求；（2）电压稳定度要高，一般不超过5%；（3）输入直流电源的噪声不能太大，否则会影响单片机的正常运行。
4. 保证输出直流电压稳定可靠输出直流电压需要满足以下几个要求：（1）输出直流电压的波动范围应该小于5%；（2）输出直流电源的噪声不能太大，否则会影响单片机的正常运行。
5. 避免过载和短路在设计单片机供电电路时，需要注意避免过载和短路。
一般情况下，可以通过添加保险丝、限制器等措施来避免过载和短路。
三、单片机电源电路设计流程1. 确定输入直流电源的参数在设计单片机供电电路时，需要首先确定输入直流电源的参数。
包括输入直流电源的额定工作电压、最小工作电压和最大工作电压等参数。
2. 选择稳压器件根据输入直流电源的参数和单片机供应要求，选择合适的稳压器件。
一般情况下，可以选择LDO稳压器件。
3. 选择输出电容在单片机电源电路中，输出电容的作用是平滑输出电压。
一般情况下，可以根据稳压器件的参数和单片机工作要求来选择合适的输出电容。
4. 添加保险丝、限制器等保护措施为了避免过载和短路，需要在单片机供电电路中添加保险丝、限制器等保护措施。

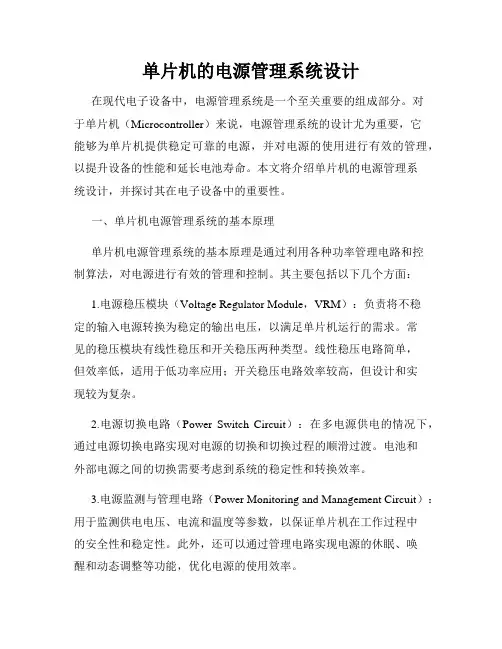

单片机的电源管理系统设计在现代电子设备中，电源管理系统是一个至关重要的组成部分。
对于单片机（Microcontroller）来说，电源管理系统的设计尤为重要，它能够为单片机提供稳定可靠的电源，并对电源的使用进行有效的管理，以提升设备的性能和延长电池寿命。
本文将介绍单片机的电源管理系统设计，并探讨其在电子设备中的重要性。
一、单片机电源管理系统的基本原理单片机电源管理系统的基本原理是通过利用各种功率管理电路和控制算法，对电源进行有效的管理和控制。
其主要包括以下几个方面：1.电源稳压模块（Voltage Regulator Module，VRM）：负责将不稳定的输入电源转换为稳定的输出电压，以满足单片机运行的需求。
常见的稳压模块有线性稳压和开关稳压两种类型。
线性稳压电路简单，但效率低，适用于低功率应用；开关稳压电路效率较高，但设计和实现较为复杂。
2.电源切换电路（Power Switch Circuit）：在多电源供电的情况下，通过电源切换电路实现对电源的切换和切换过程的顺滑过渡。
电池和外部电源之间的切换需要考虑到系统的稳定性和转换效率。
3.电源监测与管理电路（Power Monitoring and Management Circuit）：用于监测供电电压、电流和温度等参数，以保证单片机在工作过程中的安全性和稳定性。
此外，还可以通过管理电路实现电源的休眠、唤醒和动态调整等功能，优化电源的使用效率。
二、单片机电源管理系统的设计要点在设计单片机的电源管理系统时，需要关注以下几个要点：1.选择适当的稳压模块：根据单片机的工作电压和电流需求，选择合适的稳压模块。
考虑功率损耗、效率和成本等因素，权衡线性稳压和开关稳压两种模块的优缺点，选择最适合的稳压模块。
2.考虑电源的可靠性和稳定性：在电源输入设计中，应考虑到输入电压的波动范围和纹波噪声等因素，选择合适的滤波电路和稳压电容，以确保单片机工作时供电的稳定性和可靠性。
基于单片机控制的开关电源及其设计
开关电源是一种广泛应用于电子设备中的电源，它具有高效率、稳定
性好、体积小等优点。
基于单片机控制的开关电源则是在传统开关电源的
基础上结合了单片机的控制功能，可以实现更精确、智能的控制。
首先，输入滤波模块用于滤除输入电源中的高频噪声，以保证后续电
路正常工作。
整流滤波模块则将输入电源的交流信号经过整流后变为直流
信号，并进行滤波以减小波动。
接下来，开关变换模块是整个开关电源的关键。
该模块中包含了主要
的开关电源拓扑结构，如Buck、Boost、Buck-Boost等。
通过开关元件的
开关动作，实现电源输入电压到输出电压的变换。
在设计中，需要考虑开
关频率、开关管的选择以及辅助器件的设计。
输出滤波和稳压控制模块用于进一步滤除开关变换模块输出电压中的
高频噪声，并稳定输出电压。
可以使用电容、电感等元件来实现滤波功能，并通过反馈控制实现稳压功能。
最后，单片机控制模块通过采集输入电压、输出电压等信号，实时监
控电源的工作状态，并根据需要进行调节。
比如，可以通过PWM信号控制
开关元件的开关频率，从而实现输出电压的调节。
同时，单片机还可以实
现过压、过流、过温等保护功能，提高开关电源的安全性和可靠性。
总结起来，基于单片机控制的开关电源通过单片机的控制功能，实现
了对开关电源的精确控制。
在设计中需要注重滤波和稳压控制模块的性能
选择和设计，同时合理选择开关变换模块的拓扑结构和开关元件，以确保
开关电源的效率和稳定性。
单片机的电源管理及低功耗设计技巧在单片机的设计中，电源管理是非常重要的一环，尤其在如今对于低功耗、高效能的要求下，更是需要充分考虑电源管理的问题。
本文将介绍单片机电源管理的相关知识以及一些低功耗设计技巧，帮助大家更好地设计单片机系统。
首先，我们需要了解单片机系统中的各种电源模式。
在单片机运行过程中，有时需要正常工作模式，有时需要休眠模式或者其他低功耗模式。
为了实现这些模式之间的切换，需要合理设计电源管理电路。
一般来说，单片机系统的电源管理包括如下几个方面：1. 电源模块设计：电源模块的选取和设计对于整个系统的功耗和稳定性至关重要。
常见的电源模块包括稳压芯片、开关电源等，需要根据具体的应用场景选择适合的电源模块。
2. 电池管理：如果单片机系统需要使用电池供电，那么电池管理的设计就显得尤为重要。
需要考虑电池的类型、电量检测、充放电保护等问题，以确保电池的安全可靠性。
3. 时钟管理：时钟管理也是电源管理的一个重要方面。
单片机系统中的时钟模块需要根据具体的要求选择适合的时钟源，以实现低功耗和高精度的要求。
4. 供电检测：供电检测可以用来判断系统当前的工作状态，以便根据不同的情况选择合适的电源模式，从而实现节能的目的。
在电源管理的基础上，我们可以进一步讨论一些低功耗设计技巧。
在单片机系统中，功耗的优化是设计过程中需要着重考虑的问题。
以下是一些常见的低功耗设计技巧：1. 选择合适的工作模式：单片机系统通常具有多种工作模式，如正常工作模式、睡眠模式、停止模式等。
针对具体的应用需求，选择合适的工作模式以最大程度地降低功耗。
2. 外设管理：在单片机系统中，外设的功耗也是需要考虑的问题。
在不需要使用外设时及时关闭外设的电源以降低功耗。
3. 时钟频率调节：单片机系统中的时钟频率是影响功耗的重要因素之一。
根据实际需求调节时钟频率，可以降低功耗同时又满足性能需求。
4. 有效利用休眠模式：在单片机系统中，休眠模式通常具有极低的功耗，可以通过合理利用休眠模式来降低整个系统的功耗。
单片机供电模块一、概述在单片机应用中，供电模块是一个至关重要的部分。
它负责为单片机提供稳定可靠的电源，确保整个系统的正常运行。
本文将详细探讨单片机供电模块的原理、常见类型、设计要点及一些实用技巧。
二、供电模块的原理供电模块通常由电源和电压调节器组成。
电源负责将输入电压转换为适合单片机工作的直流电压，电压调节器则对输出电压进行稳压处理。
它们的协同工作能够确保单片机正常运行所需的电源条件。
三、常见的供电模块类型1.线性稳压模块–特点：•简单、成本低廉•稳压效果好、噪音低–适用场景：•对电源噪音要求较高的场合•电流需求较低的场合2.开关稳压模块–特点：•效率高、体积小•输出电流能力较强–适用场景：•对电源效率要求较高的场合•电流需求较大的场合3.三端稳压模块–特点：•稳压性能好、输出电流能力较强•所需外部元器件较少–适用场景：•对电源稳定性要求较高的场合•电流需求较大的场合四、供电模块的设计要点1.输入电压范围–根据单片机的工作电压要求确定输入电压范围–考虑电源的波动情况，确保在输入电压波动范围内能够正常工作2.输出电压稳定性–根据单片机对电压稳定性的要求选择合适的稳压模块–考虑负载变化等因素，确保输出电压在允许范围内波动较小3.输出电流能力–根据单片机的运行电流需求选择合适的稳压模块–注意稳压模块的额定输出电流是否符合要求4.散热设计–供电模块在工作过程中会产生一定的热量，需要考虑散热措施，以确保模块不会过热影响性能和寿命–可采用散热片、散热器等方式进行散热五、供电模块的实用技巧1.降低输入电压噪音–可通过添加输入滤波电容器、磁珠等元件来降低输入电压的噪音水平–根据具体情况选择合适的滤波电容器和磁珠2.细节设计–在布局设计上，避免供电线路过长，减少线路阻抗，提高电源稳定性–注意供电线路和信号线路的分离，避免互相干扰3.多级稳压–对特殊要求较高的场合，可以采用多级稳压的方式，提高稳压效果和噪音过滤能力–在需要的地方添加二级稳压模块进行增强稳定性4.保护措施–针对供电模块可能遇到的异常情况，如过载、过热等，可添加保险丝、限流电阻、温度传感器等保护元件来避免潜在危险六、总结单片机供电模块作为电源和电压调节器的组合，对于单片机系统的稳定运行至关重要。
基于单片机的可调直流稳压电源设计设计一个基于单片机的可调直流稳压电源时，需要考虑以下几个关键因素：输入电压范围、输出电压范围、输出电流能力、稳压精度和响应速度。
本文将以STM32微控制器为例，详细介绍基于单片机的可调直流稳压电源的设计。
首先，我们需要确定输入电压范围。
一般来说，直流稳压电源的输入电压范围是较宽的，以适应不同的应用场景。
常见的输入电压范围是AC220V，转换为直流之后，可以在50V到200V之间调节。
接下来，我们需要确定输出电压范围和输出电流能力。
输出电压范围取决于实际应用需求，一般为0-36V，输出电流能力为0-5A。
同时，需要考虑过载保护功能，以避免电流过大损坏负载电路。
然后，我们需要确定稳压精度和响应速度。
稳压精度是指输出电压与设定值之间的差异，一般要求在0.1%以内。
响应速度是指电源对负载变化的适应能力，一般要求在10ms以内。
基于以上需求，我们开始设计基于单片机的可调直流稳压电源。
首先，我们选择STM32微控制器作为主控芯片。
STM32系列芯片拥有强大的计算能力和丰富的接口资源，适合用于电源控制应用。
我们使用STM32的DAC功能实现对输出电压的调节，同时使用ADC功能实现对输入电压和输出电压的监测。
其次，我们选取高性能稳压模块作为功率输出部分，以实现高效、稳定的电源输出。
稳压模块通常包括输入滤波器、整流桥、滤波电容和稳压电路等组成部分，可以提供稳定的直流电压输出。
接下来，我们设计电源控制算法，实现对输出电压的精确控制。
通过调整DAC输出电压，可以实现对输出电压的调节。
同时，需要监测输入电压和输出电压，并通过PID控制算法实现稳压控制。
最后，我们添加一些保护电路，以确保电源的安全可靠。
包括过载保护、过压保护和过热保护等功能，可以提高电源的可靠性和稳定性。
设计完成后，我们需要进行电路调试和性能测试。
通过实际测试，可以验证电源的输出稳定性、调节精度和响应速度。
综上所述，基于单片机的可调直流稳压电源设计，需要考虑输入电压范围、输出电压范围、输出电流能力、稳压精度和响应速度等因素。
单片机电源模块
1单片机电源模块
单片机电源模块是单片机设计过程中必不可少的一环，它能够保证单片机及其关联电路正常工作所需要的时域和功耗稳定性。
一般来说，单片机电源模块是由一个输入、一个输出和一系列电路组成的。
现在市面上常见的单片机电源模块主要有多种形式，它们具有不同的功率、形状、上电时间和效率等特性。
电源模块的输入也有多种形式，如使用电池、交流电源、直流电源、太阳能等供电方式，都可满足不同的需求。
单片机电源模块一般都采用模块化设计，它在其内部带有一些稳压器等元件，可以实现输入电源波动后的输出的稳定性，有效的保护单片机的性能，且支持高效的工作。
在设计时，根据具体的需求，选择水平相同的电源模块才能保证其安全使用，并防止设备被污染等行为。
单片机电源模块可以有效的提升单片机的整体性能，并且减少了设备中故障的可能性。
由此可见，单片机电源模块在单片机设计中起到了不可或缺的重要作用，可以有效保证单片机工作的有效性和稳定性，让设备更加安全可靠。
引言：在现代电子设备中，单片机开关电源是一种非常常见且重要的设计方案。
它具有高效率、稳定性和可靠性的优点，可以广泛应用于各种电子设备中。
本文将详细介绍单片机开关电源的设计原理和各个模块的详细设计。
概述：单片机开关电源是以单片机为控制核心，通过开关电源技术实现对电路输入输出的转换。
其设计要点主要包括输入滤波与保护、直流原理设计、开关电源控制与保护、输出滤波和稳压控制等多个方面。
本文将从这五个方面来详细阐述单片机开关电源的设计原理和流程。
正文内容：一、输入滤波与保护：1.输入滤波电路的功能和作用2.输入保护电路的设计原理和策略3.输入电压范围和稳定性的考虑4.输入滤波电容和电感的选择和计算5.输入滤波电路的实现和布局技巧二、直流原理设计：1.直流电源的工作原理和作用2.直流电源的输出特性和波形3.直流电源的电流和电压控制4.直流电源的输出功率和效率的计算5.直流电源的调试和优化方法三、开关电源控制与保护：1.开关电源的基本工作原理2.开关电源的控制策略和模式选择3.开关电源的过压、过流、短路、过温保护方法4.开关电源的恒流、恒压控制方法5.开关电源的控制电路和芯片选择，以及相关特性分析四、输出滤波：1.输出滤波电容的选择和计算方法2.输出滤波电感的选择和计算方法3.输出滤波电路的布局和连接方式4.输出纹波的评估和减小方法5.输出负载和稳压控制方式的优化和调试五、稳压控制：1.稳压原理和工作方式2.稳压电路的参数和设计要点3.稳压电路中的反馈控制回路4.稳压电路中的过压、欠压保护方法5.稳压电路的调试和优化技巧总结：本文详细介绍了单片机开关电源的设计原理和各个模块的详细设计。
通过对输入滤波与保护、直流原理设计、开关电源控制与保护、输出滤波和稳压控制等方面的详细阐述，读者将能够全面了解单片机开关电源设计的要点和流程。
同时，本文提供了一些实际设计中的优化和调试方法，读者可根据其中的技巧进行实际应用和改进。
单片机电源电路的设计现如今，单片机在各个领域中的应用日益广泛，而电源电路作为其最基本的支撑，对于单片机的正常运行起到至关重要的作用。
本文将介绍单片机电源电路的设计原理及其注意事项，以供读者参考。
一、设计原理单片机电源电路的设计需考虑以下几个关键因素：1. 电源类型选择在选择电源类型时，需要考虑所需的电压和电流。
如果单片机系统要求电压较高或者电流较大，可选择开关电源作为电源类型，其可以提供可调的高压输出。
而对于电压较低或者电流较小的系统，可以选择线性电源作为电源类型。
2. 电源稳定性单片机对电源的稳定性要求较高，因此在设计电源电路时需要考虑该因素。
可以通过使用稳压二极管、电容滤波器和稳压芯片等器件来提高电源的稳定性。
3. 电源噪声电源噪声会对单片机的正常工作产生不良影响。
为了减少电源噪声，可以使用电源滤波器和选择低噪声的电源器件。
4. 电源效率电源效率的提高对于降低系统功耗和节约能源具有重要意义。
在设计电源电路时，应选择效率高的电源器件，并合理设计功率转换电路。
二、设计注意事项在进行单片机电源电路的设计时，需注意以下几点：1. 使用适当的保护电路为了防止单片机系统受到瞬态电压的损害，可以在电源电路中添加过流保护、过压保护和过热保护等保护电路。
2. 设计适当的引入电源电流的接口在设计电源引入接口时，需考虑单片机系统的功耗和电流需求，并根据实际情况选择适当的引入电源接口。
3. 合理安排电路板布局电路板的布局对于电源电路的稳定性和噪声抑制起着重要作用。
应尽量避免模拟和数字电路的干扰，并合理分配电源电路的放置位置。
4. 选择合适的电源滤波器以减少电源噪声对单片机系统的影响。
根据系统要求选择适当的低通滤波器，以滤除高频噪声。
三、总结单片机电源电路的设计是单片机系统的基础，一个合理、稳定、高效的电源电路能够保证单片机系统的正常运行。
在设计单片机电源电路时，需要考虑电源类型选择、电源稳定性、电源噪声和电源效率等因素，并遵循相应的设计原则和注意事项。
0 引言特种单片开关电源有两种设计方案：第一种是采用通用单片开关电源集成电路(例如TOPSwitch-Ⅱ、TOPSwitch-FX、 TOPSwitch-GX等系列)，再配上电压控制环、电流控制环等外围电路设计而成的，其特点是输出功率较大，但外围电路复杂;第二种是采用最近问世的 LinkSwitch系列高效率恒压/恒流式三端单片开关电源芯片，或选用LinkSwitch-TN系列、DPA-Switch系列单片开关电源专用 IC，这样可大大简化电路，降低成本，适合构成中、小功率的特种开关电源。
1 2.5W恒压/恒流式充电器模块下面介绍一种由LNK500构成的2.5W恒压/恒流式充电器模块。
它适用于手机电池充电器、个人数字助理(PDA，即Personal Digital Assistant)、便携式音频设备、电动剃须刀、家用电器的内置电源(如彩电的备用电源、偏置电源)等领域。
1.1 性能特点和技术指标1)采用高效率恒压/恒流式单片开关电源LNK500，交流输入电压范围是85～265V，当交流输入电压为265V时，漏电流<5μA，额定输出电压为5.5V，最大输出电流为0.45A，输出功率为2.5W。
2)低功耗，高效率，空载功耗<0.3W，电源效率的典型值η≈68%。
3)在峰值功率点，允许输出电压有±10%的误差，当初级电感量Lp的误差为±10%时，输出电流有±25%的误差。
4)电路简单，价格低廉，该电源仅需23个元器件，不需要次级反馈电路，用初级电路即可实现恒流/恒压输出，允许采用低价格、小尺寸的EE13型磁芯。
5)具有过热保护、输出短路保护及开环保护功能。
6)符合电磁兼容性国际标准CISPR22B/EN55022B。
1.22.5W恒压/恒流式充电器模块的电路设计由LNK500构成2.5W恒压/恒流式充电器模块的内部电路如图1所示。
FR为可自恢复熔断电阻器，它具有限流保护作用并能限制上电时的冲击电流。
由VD1～VD4构成桥式整流，由电感L1、L2和电容C1、C2组成低功耗π型滤波器，能滤除电磁干扰。
L2可采用3.3μH的磁珠。
在LNK500内部功率MOSFET导通时，输出整流管VD6截止，此时电能就储存在高频变压器中。
当功率MOSFET关断时，VD6导通，储存在高频变压器中的能量就通过次级电路输出。
VD6采用1A/100V的肖特基二极管SB1100，R4和C7并联在VD6两端，能防止VD6在高频开关状态下产生自激振荡。
C6为输出端滤波电容。
R5为22kΩ的负载电阻。
图1 2.5W恒压/恒流式充电器模块的内部电路由R1、C3和VD5构成的RCD型箝位电路具有以下功能：1)当功率MOSFET关断时，对初级感应电压进行箝位;2)能简化反馈电路的设计。
控制端的反馈电流由电阻R2来设定。
刚启动电源时由控制端电容C4给LNK500供电，C4还决定了自动重启动频率。
为了降低电磁干扰，高频变压器的初级设计了两个绕组，分别为NP1及NP2。
NP2被称为“抵消绕组”(cancellation winding)，它经过R3及C5接初级返回端，能降低初级电路中的电磁干扰。
此外，在初、次级之间还需增加屏蔽层。
LNK500只适合在不连续模式下工作，其输出功率由式(1)确定。
PO≈0.5ηLPIP2f(1)式中：PO为输出功率;η为电源效率;LP为高频变压器的初级电感;IP为LNK500的峰值电流;f为开关频率。
不难看出，PO与LP成正比，IP2f的大小则受LNK500控制。
高频变压器采用EE13型磁芯，配8引脚的骨架。
初级绕组NP1用φ0.13mm漆包线绕90匝，NP2用φ0.16mm漆包线绕22匝，次级绕组用两股φ0.25mm的三重绝缘线绕5匝。
在初、次级绕组之间用3股φ0.25mm漆包线绕5匝，作为屏蔽层。
初级电感量LP=2.3mH(允许有±10%的误差)。
高频变压器的谐振频率不低于300kHz。
2.5W恒压/恒流式充电器的输出特性如图2所示。
图2 2.5W充电器的恒压/恒流输出特性2 带以太网接口的15WDC/DC电源变换器模块2.1 以太网电源的性能特点以太网(EthernetNetwork)是目前最常用的一种局域网。
以太网电源简称POE(Power Over Ethernet)，它仅通过一根以太网电缆即可同时为用户提供数据和供电电源，不需要再另外布线。
以太网电源中的电源装置简称为PD，它具有以下特点：——能提供PD检测与分类信号;——能提供到DC/DC电源变换器的软启动接口;——具有过电流保护、过电压保护、过热保护等功能。
根据POE规范，PD应具有以下3个基本功能。
1)能识别信号阻抗当一个输入电压加到PD时，它必须在规定电压范围内呈现正确的识别信号阻抗。
当某个以太网设备请求供电时，首先给以太网发出2.5～10V的电压信号，有效的PD检测到此电压信号后，就将一个23.75～26.25kΩ的电阻置于供电回路上，电流会随输入电压而变化;通过检测该电流确认在以太网电缆终端有一个有效的以太网设备需要供电。
如放置的电阻值在12～23.75kΩ或在26.25～45kΩ范围内，则认为该以太网设备有效但不需要供电。
其他范围的电阻值则意味着所检测到的以太网设备无效。
2)类型 PD有不同的类型，每种类型对应于一定的电流。
例如，“0”类PD的电流为0.5～4mA。
当PD 检测有效信号之后，就对PD进行分类。
具体方法是将送到网络链路上的电压升高到15.5～20.5V，使PD 获得一个固定的电流，再根据电流范围完成PD分类。
3)开关连接连接以太网电源的开关主要有两种，一种是双极型晶体管开关，其电源效率较高，成本较低;另一种为MOSFET开关，其电源效率极高(可接近于100%)。
下面介绍一种带以太网接口电路的同步整流式15WDC/DC电源变换器模块，可广泛用于网络及通信设备中。
2.2 15W以太网电源模块的电路设计由双极型开关管和DPA424P构成15WPOE模块的内部电路如图3所示。
该电源由两部分组成，即以太网接口电路(电路中用虚线框表示)和DC/DC电源变换器。
模块中包含POE识别信号阻抗(24.9kΩ，直流2.5～10V)、“0类”类型电路(0.5～4mA，直流15～20V)。
采用双极型晶体管开关或MOSFET开关时，POE接口的效率分别为η≥87%或η≥97%。
2.2.1 以太网电源接口电路的工作原理该以太网电源接口电路的工作过程可分为三个阶段：在第一阶段，当输入电压加到PD时，它必须在直流2.5～10V的电压范围内呈现正确的识别信号阻抗，电阻R13(24.9kΩ)可提供这个阻抗;在第二阶段，当直流输入电压为15～20V时，PD用一个规定的电流来识别装置类型，例如“0类”电流范围是0.5mA～4mA，这也由R13来完成;在第三阶段，通过双极型开关管(VT)将输入电压接到DC/DC电源变换器上，该电源变换器允许输入超过30V(28V+UR14)的直流电压。
此时稳压管VDZ1被反向击穿，通过R14给VT提供基极电流。
R15的作用是防止在其他条件下开启电源。
一旦开启电源，辅助绕组输出的高频电压信号就经过耦合电容C3、整流管VD2和限流电阻R16来提高VT的直流偏压，使基极电流增大。
在负半周时VD1导通，可确保加到基极上的偏压总为正压。
如图4所示为使用MOSFET(V3)的开关电路。
VDZ4及VDZ5分别采用28V及15V稳压管。
当输入电压超过28V时VDZ4被反向击穿，使V3导通，将电源开启。
当输入电压超过43V时VDZ5也被反向击穿，能限制V3的栅-源电压，起到保护作用。
R15能防止V3被误导通。
该以太网电源模块的识别信号阻抗与输入电压的关系曲线如图5所示，识别电压范围是2.5～10V。
2.2.2 15WDC/DC电源变换器的工作原理DC/DC电源变换器的主要性能指标如下：1)采用DPA424P型单片开关式稳压器，构成正激、隔离式、3路输出的DC/DC电源变换器模块。
直流输入电压范围是36～75V，3路输出分别为5V/2.4A、7.5V/0.4A和20V/10mA，总输出功率为15.2W，开关频率为400kHz;2)多路输出，稳压性能好，在最坏的情况下，各路输出的负载调整率指标见表1，表1 各路输出的负载调整率指标3 路输出电压UO/V 5 7.5 20负载变化范围/% 20～100 0～100 100负载调整率SI/% ≤±1 -4～+8 -3～+63)采用电容耦合式同步整流技术，DC/DC电源变换器的效率高达88%;4)能精确设定输入线路的欠电压、过电压值;5)具有输出过载保护、开环保护和过热保护功能。
图3中，输入端EMI滤波器由C1，L1和C2构成。
R1为欠电压值/过电压值设定电阻，所设定的UUV=33.3V，UOV=86.0V。
R1还能自动减小最大占空比，防止磁饱和。
R2为极限电流设定电阻，取R2=13.3kΩ时，所设定的漏极极限电流ILIMIT′=0.57ILIMIT=0.57×2.50A=1.425A。
稳压管VDZ2可将漏极电压箝位在安全范围以内。
V1的等效栅极电容能给高频变压器提供最佳复位。
该电源以5V输出作为主输出，其他两路输出都是在此基础上获得的。
由C11，R11，R12和MOS场效应管V2及V1构成5V主输出的电容耦合式同步整流器。
稳压管VDZ3起箝位作用。
在没有开关信号时，通过下拉电阻R13使V2关断。
储能电感L2回扫绕组的电压经过VD4和C9整流滤波后，获得20V输出。
高频变压器次级绕组(8-5)的电压经过VD3和C10整流滤波后获得7.5V输出。
将6.8V稳压管VDZ4和二极管VD7反极性串联后作为7.5V输出的负载电阻，以改善空载稳压特性。
空载时输出电压一旦超过7.5V，VDZ4就被反向击穿，利用VDZ4和VD2上的压降可将输出电压箝制在大约7.5V上。
正常工作时，辅助绕组的输出电压经过VD6、C5整流滤波后给光耦合器PC357提供12～15V的偏压。
R5、VD8和C16组成软启动电路，能防止在启动过程中输出过冲。
该电源模块的电源效率与输入电压的关系曲线如图6所示。
2.2.3 电路设计要点1)采用双极型功率开关管(VT)(1)选择双极型开关管VT，要能承受较高的电压并提供足够的电流，其电流放大系数要足够高。
(2)选择R14以提供足够大的基极电流，确保能够开启DC/DC电源变换器。
(3)选择R16(典型值为10～20Ω)以限制在开关过程中产生的尖峰电流。
(4)推荐采用Fairchild公司生产的TIP29C型双极型中功率开关管，其主要参数如下：集电极—发射极击穿电压UU(BR)CEO=100V，基极最大允许电流IBM=0.4A，最大集电极电流ICM=1A，集电极最大功耗PCM=30W，hFE=75倍，fT=3.0MHz。
