第五章有功功率平衡和频率调整课程负责人：穆钢教授申报单位：东北电力大学内容提要⏹频率偏移产生的原因、影响、以及允许的频率偏离量？⏹保持频率偏移量不超过一定范围的条件⏹（如何保持有功功率的平衡）⏹电力系统的频率调整⏹有功功率的最优分配5.1电力系统的频率偏移频率变化的原因?频率变化对负荷的影响(1)异步机(2)电子设备(3)电钟频率变化对电力系统的影响(1)水泵、风机、磨煤机(2)汽轮机的叶片(3)变压器的励磁频率允许偏移的范围：50Hz ±(0.2~0.5)Hz系统中负荷的变化你答对了吗?5.2 电力系统有功功率的平衡运行中：规划、设计：◆备用容量:1.按作用形式分∑∑∑+=LDGPP P ∑∑∑+=RGNPP P 负荷备用(2-5%Plmax)检修备用(可能不安排)事故备用(5-10% Plmax 或系统中最大一台单机容量）国民经济发展备用(3-5%Plmax ）2、按存在形式分为两者差一个网损两者差一个厂用电热备用:运转中发电设备可能发的最大功率与发电负荷之差(旋转备用)冷备用:未运转的、但能随时启动的发发电设备可以发的最大功率(不含检修中的设备)负荷的分类:1.用电负荷2.供电负荷3.发电负荷PP1 P2P3 PΣ有功功率负荷变动曲线t有功功率负荷变动曲线据此图,负荷可以分为三种:第一种变动幅度很小，周期又很短。
变动有很大的偶然性属于这一种的主要有电炉、压延机械、电气机车等带有冲击性的负荷这一种是由于生产、生活、气象等变化引起的负荷变动第二种变动幅度较大，周期也较长.第三种变动幅度最大，周期也最长. 该种负荷基本可以预计。
据此,频率调整一次调整:由发电机组的调速器进行的对第一种负荷变动引起的频率偏移的调整二次调整:由发电机的调频器进行的、对第二种负荷变动引起的频率偏移的调整三次调整:按最优化准则分配第三种有规律变动的负荷，即责成各发电厂按事先给定的发电荷曲线发电。
5.3 电力系统中有功功率的最优分配有功功率的最优分配:●有功功率电源的最优组合即指系统中发电设备或发电厂的合理组合,也就是所谓的机组合理开停.●有功功率负荷的最优分配即指系统的有功功率负荷在各个正在运行的发电设备或发电厂之间的合理分配.最常用的是按等耗量微增率准则分配.火电厂外景各类发电厂的运行特点和合理组合(1)火电厂特点：●需燃料及运输费用，但不受自然条件影响●效率与蒸汽参数有关●受锅炉、汽轮机最小技术负荷限制，有功出力调整范围较窄，增减速度慢，参数越高范围越窄(高温高压30%，中温中压75%)●机组投入退出，承担急剧负荷响应时间长，多耗能量，易损坏设备●热电厂抽汽供热，效率高，但技术最小负荷取决于热负荷，为强迫功率丰满水电厂外景(2)水电厂特点：●不要燃料费，水力可梯级开发，连续使用，但受自然条件影响。
第五章 电力系统有功功率平衡与频率调整主要内容提示本章主要讨论电力系统中有功功率负荷的最优分配和频率调整。
§5-1电力系统中有功功率的平衡 一、电力系统负荷变化曲线 在电力系统运行中，负荷作功需要一定的有功功率，同时，传输这些功率也要在网络中造成有功功率损耗。
因此，电源发出的有功功率必须满足下列平衡式：∑∆+∑=∑P P P Li Gi式中Gi P ∑—所有电源发出的有功功率；Li P ∑—所有负荷需要的有功功率； ∑∆P —网络中的有功功率损耗。
可见，发电机发出的功率比负荷功率大的多才行。
当系统中负荷增大时，网络损耗也将增大，发电机发出的功率也要增加。
在实际电力系统中，负荷随时在变化，所以必须靠调节电源侧，使发电机发出的功率随负荷功率的变化而变化。
负荷曲线的形状往往是无一定规律可循，但可将这种无规则的曲线看成是几种有规律的曲线的迭加。
如图5-1所示，将一种负荷曲线分解成三种曲线负荷。
第一种负荷曲线的变化，频率很快，周期很短，变化幅度很小。
这是由于想象不到的小负荷经常性变化引起的。
第二种负荷曲线的变化，频率较慢，周期较长，幅度较大。
这是由于一些冲击性、间歇性负荷的变动引起的，如大工厂中大电机、电炉、电气机车等一开一停。
第三种负荷曲线的变化，非常缓慢，幅度很大。
这是由于生产、生活、气象等引起的。
这种负荷是可以预计的。
对于第一种负荷变化引起的频率偏移进行调整，称为频率的“ 一次调整”。
调节方法一般是调节发电机组的调速器系统。
对于第二种负荷变化引起的频率偏移进行调整，称为频率的“二次调整”，调节方法是调节发电机组的调频器系统。
对于第三种负荷的变化，通常是根据预计的负荷曲线，按照一定的优化分配原则，在各发电厂间、发电机间实现功率的经济分配，称为有功功率负荷的优化分配。
二、发电厂的备用容量电力系统中的有功功率电源是发电厂中的发电机，而系统中装机容量总是大于发电容t量，即要有一定的备用容量。
系统的备用容量包括：负荷备用、事故备用、检修备用和国民经济备用。

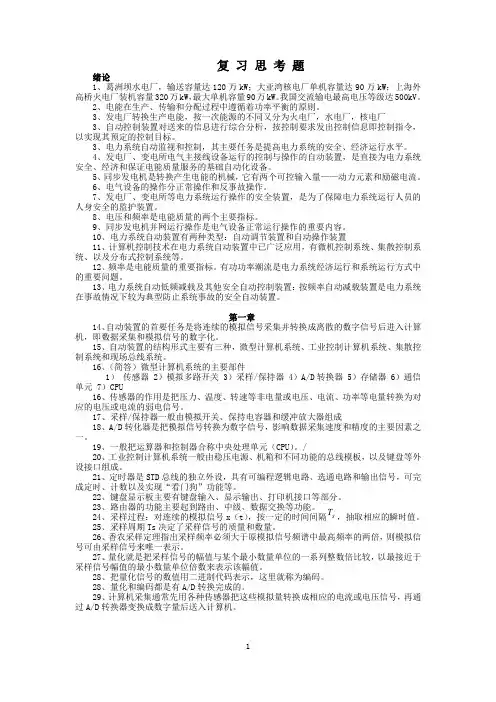

复 习 思 考 题绪论1、葛洲坝水电厂，输送容量达120万kW ；大亚湾核电厂单机容量达90万kW ；上海外高桥火电厂装机容量320万kW ，最大单机容量90万kW 。
我国交流输电最高电压等级达500kV 。
2、电能在生产、传输和分配过程中遵循着功率平衡的原则。
3、发电厂转换生产电能，按一次能源的不同又分为火电厂，水电厂，核电厂3、自动控制装置对送来的信息进行综合分析，按控制要求发出控制信息即控制指令，以实现其预定的控制目标。
3、电力系统自动监视和控制，其主要任务是提高电力系统的安全、经济运行水平。
4、发电厂、变电所电气主接线设备运行的控制与操作的自动装置，是直接为电力系统安全、经济和保证电能质量服务的基础自动化设备。
5、同步发电机是转换产生电能的机械，它有两个可控输入量——动力元素和励磁电流。
6、电气设备的操作分正常操作和反事故操作。
7、发电厂、变电所等电力系统运行操作的安全装置，是为了保障电力系统运行人员的人身安全的监护装置。
8、电压和频率是电能质量的两个主要指标。
9、同步发电机并网运行操作是电气设备正常运行操作的重要内容。
10、电力系统自动装置有两种类型：自动调节装置和自动操作装置11、计算机控制技术在电力系统自动装置中已广泛应用，有微机控制系统、集散控制系统、以及分布式控制系统等。
12、频率是电能质量的重要指标。
有功功率潮流是电力系统经济运行和系统运行方式中的重要问题。
13、电力系统自动低频减载及其他安全自动控制装置：按频率自动减载装置是电力系统在事故情况下较为典型防止系统事故的安全自动装置。
第一章14、自动装置的首要任务是将连续的模拟信号采集并转换成离散的数字信号后进入计算机，即数据采集和模拟信号的数字化。
15、自动装置的结构形式主要有三种，微型计算机系统、工业控制计算机系统、集散控制系统和现场总线系统。
16、（简答）微型计算机系统的主要部件1） 传感器 2）模拟多路开关 3）采样/保持器 4）A/D 转换器 5）存储器 6）通信单元 7）CPU16、传感器的作用是把压力、温度、转速等非电量或电压、电流、功率等电量转换为对应的电压或电流的弱电信号。
