1 电力系统各元件数学模型1.1 发电机组参数及数学模型发电机组在稳态运行时的数学模型（图1所示）极为简单，通常由两个变量表示，即发出的有功功率P 和端电压U 的大小或发出的有功功率P 和无功功率Q 的大小。
以第一种方式表示时，往往还需伴随给出相应的无功功率限额，即允许发出的最大、最小无功功率max Q 、min Q 。
图 1 发电机数学模型1.2 变压器参数及数学模型1.2.1双绕组变压器Γ型等值电路模型TjX 图2 双绕组变压器Γ型等值电路模型双绕组变压器Γ型等值电路模型如图2所示，电路参数通过以下公式计算。
注意，公式中N U 取不同绕组的额定电压，表示将参数归算到相应绕组所在的电压等级（所得所得阻抗/导纳参数都是等值为Y/Y 接线的单相参数）;公式中各参数由变压器厂家提供，采用实用单位。
22020210001001000%100k N T Nk NT N T NN T N P U R S U U X S P G U I S B U ⎧∙=⎪⎪⎪%∙=⎪⎪⎨⎪=⎪⎪⎪=∙⎪⎩（1-1） 其中，k P 为短路损耗，k U %为短路电压百分数，0P 为空载损耗，0%I 为空载电流百分数，N U 为归算侧的额定电压，N S 为额定容量 该电路模型一般用于手算潮流中。
1.2.2 双绕组变压器T 型等值电路模型1jX '图 3 双绕组变压器T 型等值电路模型其中，1R 和1X 为绕组1的电阻和漏抗，'2R ，'2X 为归算到1次侧的绕组2 的电阻和漏抗，m R 和m X 为励磁支路的电阻和电抗。
该电路模型一般用于电机学中加深对一二次侧和励磁支路电阻电抗的理解以及手算潮流计算中。
1.2.2 三绕组变压器Z 图4三绕组变压器的等值电路三绕组变压器的等值电路如图3所示，图中，变压器的励磁支路也以导纳表示。
该电路模型一般用于手算潮流计算中。
三绕组变压器的参数计算如下： 电阻：由短路损耗计算()()()1(12)(31)(23)2(23)(12)(31)3(31)(23)(12)121212k k k k k k k k k P P P P P P P P P P P P ---------⎧=+-⎪⎪⎪=+-⎨⎪⎪=+-⎪⎩（1-2） 211222233100010001000k N T Nk N T Nk NT N P U R S P U R S P U R S ⎧∙=⎪⎪⎪∙⎪=⎨⎪⎪∙⎪=⎪⎩（1-3） 其中，k P 为短路损耗，N U 为归算侧的额定电压，N S 为额定容量对于容量比为100/100/50和100/50/100的变压器，厂家提供的短路损耗是小容量绕组达到自身额定电流()/2N I 时的试验数据，计算时应首先将短路损耗折算为对应于变压器额定电流()N I 的值例如，对于100/100/50型变压器，厂家提供的是未经折算的短路损耗'(23)k P -，'(31)k P -，'(12)k P -首先应进行容量归算'(23)(23)'(31)(31)44k k k k P P P P ----⎧=⎪⎨=⎪⎩（1-4） 按新标准，厂家仅提供最大短路损耗max k P ，按以下公式计算电阻：2max (100%)2(50%)(100%)20002k N T N T T P U R S RR ⎧=⎪⎨⎪=⎩（1-5） 其中max k P 为最大短路损耗，N U 为归算侧的额定电压，N S 为额定容量 电抗：由短路电压百分数计算()()()1(12)(31)(23)2(12)(23)(31)3(23)(31)(12)1%%%%21%%%%21%%%%2k k k k k k k k k k k k U U U U U U U U U U U U ---------⎧=+-⎪⎪⎪=+-⎨⎪⎪=+-⎪⎩（1-6） 211222233100100100k N T Nk N T N k NT N U U X S U U X S U U X S ⎧%=⎪⎪⎪%⎪=⎨⎪⎪%⎪=⎪⎩（1-7） 其中，k U %为短路电压百分数，N U 为归算侧的额定电压，N S 为额定容量 注意，厂家提供的短路电压是经过额定电流折算后的数据。

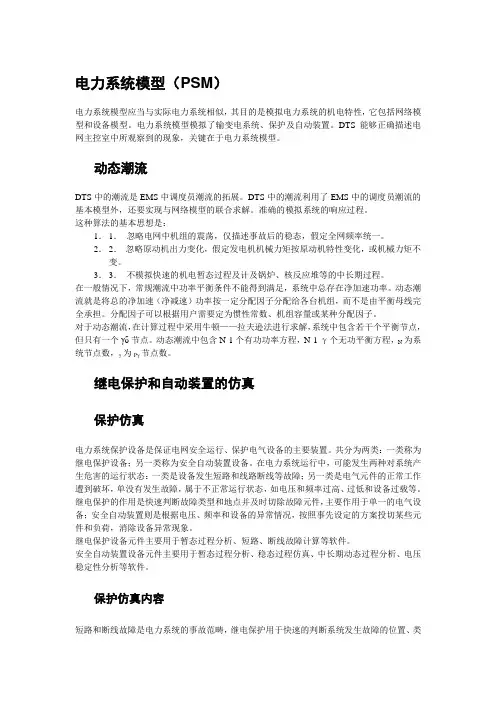

电力系统模型（PSM）电力系统模型应当与实际电力系统相似，其目的是模拟电力系统的机电特性，它包括网络模型和设备模型。
电力系统模型模拟了输变电系统、保护及自动装置。
DTS能够正确描述电网主控室中所观察到的现象，关键在于电力系统模型。

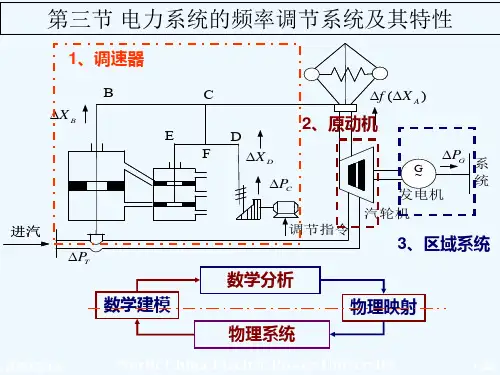

动态潮流DTS中的潮流是EMS中调度员潮流的拓展。
DTS中的潮流利用了EMS中的调度员潮流的基本模型外，还要实现与网络模型的联合求解。
准确的模拟系统的响应过程。
这种算法的基本思想是：1．1．忽略电网中机组的震荡，仅描述事故后的稳态，假定全网频率统一。
2．2．忽略原动机出力变化，假定发电机机械力矩按原动机特性变化，或机械力矩不变。
3．3．不模拟快速的机电暂态过程及计及锅炉、核反应堆等的中长期过程。
在一般情况下，常规潮流中功率平衡条件不能得到满足，系统中总存在净加速功率。
动态潮流就是将总的净加速（净减速）功率按一定分配因子分配给各台机组，而不是由平衡母线完全承担。
分配因子可以根据用户需要定为惯性常数、机组容量或某种分配因子。
对于动态潮流，在计算过程中采用牛顿——拉夫逊法进行求解，系统中包含若干个平衡节点，但只有一个γδ节点。
动态潮流中包含N-1个有功功率方程，N-1-γ个无功平衡方程，N为系统节点数，γ为Pγ节点数。
继电保护和自动装置的仿真保护仿真电力系统保护设备是保证电网安全运行、保护电气设备的主要装置。
共分为两类：一类称为继电保护设备；另一类称为安全自动装置设备。
在电力系统运行中，可能发生两种对系统产生危害的运行状态：一类是设备发生短路和线路断线等故障；另一类是电气元件的正常工作遭到破坏，单没有发生故障，属于不正常运行状态，如电压和频率过高、过低和设备过载等。
继电保护的作用是快速判断故障类型和地点并及时切除故障元件，主要作用于单一的电气设备；安全自动装置则是根据电压、频率和设备的异常情况，按照事先设定的方案投切某些元件和负荷，消除设备异常现象。
继电保护设备元件主要用于暂态过程分析、短路、断线故障计算等软件。
