电动给水泵组运行说明书

给水泵系统运行规程目录部分/CONTENT第一章给水泵主要特性及运行说明11.0电动给水泵组设备规范 12.0汽动给水泵组设备规范 23.0给水泵组联锁及保护54.0汽动给水泵组概述8第二章给水泵的启动前准备101.0汽动给水泵冷、热态启动划分102.0给水泵启动前检查10第三章汽动给水泵的启动111.0汽动给水泵的启动112.0启动过程中注意事项12第四章电动给水泵的启动141.0电动给水泵的启动142.0电动给水泵启动程序143.0电动给水泵用功能组顺控启动14第五章汽动给水泵停运151.0汽动给水泵停运前准备 152.0汽动给水泵停运程序15第六章电动给水泵停运161.0电动给水泵停运前准备 162.0电动给水泵停运程序163.0电动给水泵用功能组顺控停止16第七章给水泵运行监视、定期切换和保养171.0电动给水泵运行监视172.0汽动给水泵运行中监视 173.0汽动给水泵小汽轮机的超速试验174.0滤油器的切换185.0电动给水泵的保养186.0汽动给水泵的保养18第八章给水泵异常故障处理191.0给水泵故障处理规定192.0电动给水泵紧急停用193.0汽动给水泵紧急停用194.0电动给水泵异常故障处理205.0汽动给水泵异常故障处理21参考文件23附录23第一章给水泵主要特性及运行说明1.0电动给水泵组设备规范2.0汽动给水泵组设备规范3.0给水泵组联锁及保护4.0汽动给水泵组概述4.1每单元机组配置2×50%BMCR汽动给水泵＋30%BMCR容量的启动（备用）电动给水泵。

在机组启、停或汽动给水泵组检修、事故状态下，电动给水泵向锅炉连续供水并向锅炉过热器、再热器及汽轮机高压旁路供减温水。

一台汽动泵工作时，保证机组负荷60%BMCR的给水量，两台汽动泵工作时，保证机组负荷100%BMCR的给水量。

在机组正常运行工况下，汽动给水泵调速运行能满足汽机低负荷至最大负荷给水参数的要求。

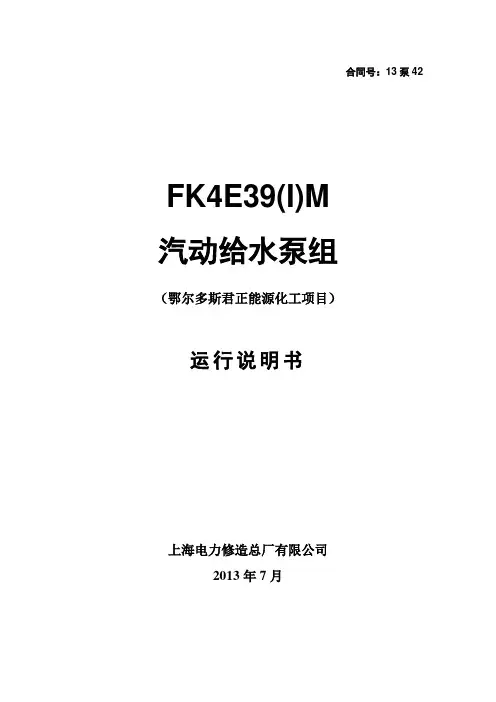

合同号：13泵42FK4E39(I)M汽动给水泵组（鄂尔多斯君正能源化工项目）运行说明书上海电力修造总厂有限公司2013年7月目录第一章技术说明..................................................................................................................... 错误！未定义书签。

1泵组概况........................................................................................................................... 错误！未定义书签。

2简要说明........................................................................................................................... 错误！未定义书签。

3技术数据........................................................................................................................... 错误！未定义书签。

第二章操作说明..................................................................................................................... 错误！未定义书签。

1介绍................................................................................................................................... 错误！未定义书签。

目录0.前言 (3)运行参数(设计点) (3)1.升压泵 (3)1.1 布局 (3)1.1.1 YNKn300/200/YNKn400/300J (3)1.1.2 QG400/300C (4)轴封 (4)润滑 (5)泵的工作道理 (5)拆卸查抄 (5)局部拆卸的筹办工作 (5)泵的全部拆卸 (5)轴承的拆卸 (5)轴封的拆卸 (6)泵体的拆卸 (7)1.4 各个部件的查抄 (7)转子间隙 (9)转子间隙表 (10)转子装配的质量查抄 (10)1.5 泵的从头装配 (11)1.5.1 筹办工作 (11)1.5.2 泵体的装配 (11)1.5.3 轴封的装配 (11)1.5.4 轴承装配及转子对中 (11)1.5.5 转子的抬起 (13)修整后的对中 (15)1.6 备件 (15)2．主给水泵装置： (17)2.1 布局 (17)2.2 液力偶合器 (20)2.3 联轴器 (20)2.4 最小流量阀 (20)2.5 过滤器 (21)2.6 测量仪器和监测装置 (21)3．运行和监控 (21)3.1 调试 (21)调试的筹办〔试运转〕 (21)前言 (22)3.1.3 查抄驱动装置的旋转标的目的 (22)3.1.4 调试的筹办 (23)3.1.5 起动和试运转 (24)3.1.6 给锅炉供水 (24)3.2 调试—正常运行的工作过程 (25)3.3 停机 (26)3.4 查抄 (27)3.5 辅助运行 (28)3.6 供油系统 (28)3.6.1 概述 (28)3.6.2 润滑油量 (29)3.6.3 润滑周期、换油 (29)3.6.4 润滑油用量表 (29)3.6.5 油管的情况 (30)3.6.6 冲静润滑油回路 (31)3.8 高压泵运行故障 (33)故障原因 (34)3.8.3 排除故障方法 (35)4. 泵机组维护和预防办法 (36)4.1 运行期间的维护工作 (36)润滑油双过滤器 (36)4.1.2 机械密封循环水管路 (37)4.1.3 测量和检测仪器 (37).4 备用泵 (37)4．2 预防维护 (37)4.2.1 查抄泵轴承、轴封 (37)4.2.2 过滤器 (38)4.2.3 监视仪器 (38)4.2.4 冷却器 (38)4.2.5 联轴器 (38)4.2.6 液力耦合器 (39)4.2.7 油冷却器 (39)4.2.8 最小流量阀 (39)4.2.9 驱动装置 (39)5. 泵组查抄 (39)5.1 拆卸 (40)5.1.1 拆卸轴承体 (40)5.1.2 拆卸机械密封 (40)拆卸芯包 (42)5.2 转子间隙表 (44)5.3 转子动平衡 (44)5.4 泵的从头装配 (44)芯包的组装 (45)涡壳定位环的加工 (47)转子对中 (48)推力间隙的调整 (50)0.前言只要将离心泵进行精心正确的安装和适当的维护，它将使你对劲，无故障的运行。

FK5F32M电动给水泵组说明书新疆华电昌吉新热电（2×330MW）热电联产工程（10泵-45）`目录第一章概述 (1)1泵组型式 (1)2一般说明 (1)3技术数据 (1)第二章操作说明 (3)1启动前检查 (3)2启动 (3)3常规检查 (3)4给水泵组热控保护 (4)5停机 (5)6故障检查 (5)第三章安装及投运说明 (7)1安装说明 (7)2投运步骤 (9)第一章概述1 泵组型式FK5F32M给水泵组，配套于本工程330MW发电机组50%容量的电动泵，二用一备。

1.1 电动泵组包括前置泵型号：FA1D56A给水泵型号：FK5F32M电机型号：YKS800-4（上海电机厂）偶合器型号：R16K400M（进口VOITH）1.2 设备润滑方式：（1）给水泵组均采用压力油润滑，润滑油牌号L-TSA32，润滑油压0.12-0.25 MPa。

（2）设备润滑油均由偶合器提供，偶合器提供的外部设备总油量约为130 l/min。

1.3 设备冷却：（1）电动机为空-水冷却，水压0.2～0.95Mpa，水量约为80 m3/h，，设计水温38℃。

（2）给水泵为水冷却，水压0.2～0.95MPa，水量7.8m3/h，设计水温38℃。

机封冲洗水采用凝结水，水压为前置泵入口压力+0.1Mpa，水量0.2 m3/h，水温不大于50℃。

（3）前置泵为水冷却，水压0.2～0.95MPa，水量7.6m3/h，设计水温38℃，（4）偶合器冷油器为水冷却，水压0.2～0.95MPa，设计水温38℃，工作油冷油器冷却水量为120 m3/h，润滑油冷油器冷却水量为60 m3/h。

2 一般说明电动泵组的驱动方式及配套型式为：前置泵由电动机的一端直接驱动，给水泵由电机另一端通过液力偶合器驱动。

它们之间由叠片式挠性联轴器连接。

给水泵和前置泵的轴承润滑油由液力偶合器润滑油系统供应。

每套泵组都配有一前置泵进口滤网、给水泵进口滤网、给水泵出口逆止阀和最小流量再循环系统。

FK6G32AIM电动给水泵组运行说明书(鄂尔多斯君正能源化工项目)合同号：13泵-42上海电力修造总厂有限公司目录概述 合同号：13泵-42 第一章 产品说明给水泵说明 135W1-1M前置泵说明 135W1-2H第二章 泵组运行说明电动给水泵组 135W2-2M第三章 安装及投运说明电动给水泵组 135W3-2M用户:鄂尔多斯君正能源化工有限公司1泵组型式1.1电动泵组（启动备用给水泵）包括：1.1.1前置泵型号： QG500-801.1.2给水泵型号：FK6G32A（M）1.1.3电机型号：YKOS3700-2（上海电机厂）1001.1.4偶合器型号：YOT46-5081.1.5设备驱动及连接方式：（1） 给水泵由电动机通过偶合器驱动；（2） 前置泵由电动机直接驱动；（3） 给水泵-偶合器叠片式联轴器；（4） 偶合器-电动机叠片式联轴器；（5） 电动机-前置泵叠片式联轴器。

1.1.6设备润滑方式：（1） 给水泵组均采用压力油润滑，润滑油牌号L-TSA32，润滑油压0.12-0.20 MPa。

（2） 设备润滑油均由偶合器提供，偶合器提供的外部设备总油量为120 L/min。

1.1.7设备冷却：（1） 电动机为空-水冷却，冷却水量按电动机要求。

（2） 给水泵为水冷却，水压0.2～0.6 MPa，水量7.6m3/h，水温≤38℃，水质为工业水。

（3） 前置泵为水冷却，水压0.2～0.6MPa，水量3.8m3/h，水温≤38℃，水质为工业水。

（4） 偶合器冷油器为水冷却，水压0.2～0.6 MPa，水温≤38℃，工作油冷油器冷却水量为120 m3/h，润滑油冷油器冷却水量为27 m3/h，水质为工业水。

2泵组性能参数2.1前置泵(按“技术协议”参数为准)型号QG500-80型式卧式、轴向中分泵壳型泵送介质锅炉给水级数1级双吸叶轮单位额定工况最大工况流量m3/h 412.7 437.6扬程m 88.13 86.59汽蚀余量(必需) m 4.2 4.33效率% 80.41 81.09轴功率kW 107.4 110.5进水温度℃193.46 196.9进水密度kg/m3 898.82 895.4转速r/min 2985进口管道规格mm φ325×8出口管道规格mm φ219×6旋转方向顺时针（从传动端向自由端看）重量Kg 14402.2给水泵(按“技术协议”参数为准)型号FK6G32A（M）型式筒体芯包、卧式泵送介质锅炉给水级数6级叶轮单位额定工况最大连续工况进口流量m3/h 412.7 437.6出口流量m3/h 366.9 391.6扬程m 2211.74 2233.3效率% 80.1 80.64抽头压力MPa 8.42 8.26抽头流量m3/h 46 46轴功率kW 2503.8 2661.03进水温度℃193.46 196.9 进水密度kg/m3 898.82 895.4汽蚀余量(必需) m 22.1 23.88转速r/min 4582 4645进口管道规格mm φ219×6中间抽头管道规格mm φ76×6出口管道规格mm φ219.1×20材料WB36）旋转方向顺时针（从传动端向自由端看）重量kg 60003给水泵组热控保护值3.1泵组报警条件：Ⅰ值报警值Ⅱ值报警值测点数目(1)前置泵轴承温度高75ºC 90ºC2点(2)给水泵径向轴承温度高75ºC 90ºC2点(3)给水泵推力轴承温度高80ºC 95ºC2点(4)偶合器轴承温度高85ºC 95ºC6点(5)电机轴承温度高80ºC 90ºC2点(6)电机绕组温度高110ºC 130ºC 6点(7)电机风温高55ºC2点(8)工作油冷油器进口温度高110ºC 1点工作油冷油器出口温度高75ºC1点(9)润滑油冷油器进口温度高65ºC1点润滑油冷油器出口温度高55ºC1点(10)润滑油压力低表压≤0.08MPa报警，同时启动辅助油泵表压≥0.3MPa，停辅助油泵2点(11)润滑油滤网差压高表压≥0.06MPa 1点(11)前置泵滤网差压高表压≥0.06MPa 1点(11)给水泵滤网差压高表压≥0.06MPa 1点(11)给水泵进口压力低表压≤1.1MPa延时30s报警 1点(12)给水泵反转（同时关闭给水泵出水阀）1点注：偶合器参照YOT46-508说明书3.2泵组跳闸条件跳闸值测点数目(1)工作油冷油器进油(勺管回油)温度太高130ºC1点(2)润滑油压力太低表压≤0.05MPa l点(3)再循环阀 15s未开1点(4)给水泵进口压力太低表压≤0.95MPa 1点3.3再循环阀应能在流量小于114m3/h时自动打开，流量大于230m3/h时自动关闭，信号取自前置泵出口流量孔板。
