沈鼓60万机组电动给水泵泵使用说明书

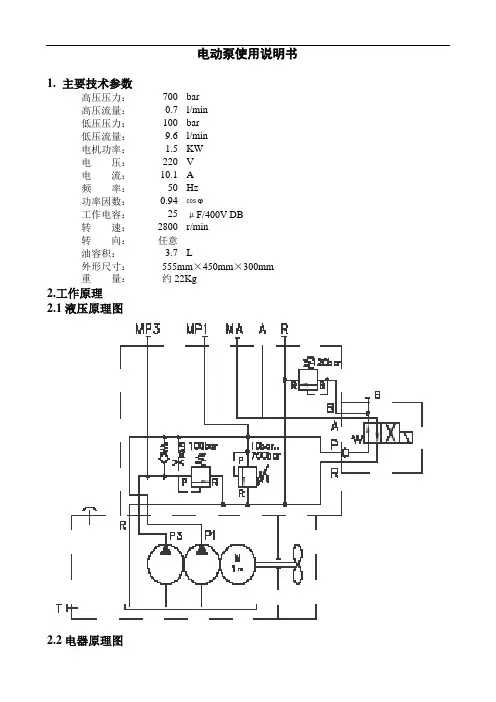

电动泵使用说明书1.主要技术参数
高压压力：700 bar
高压流量：0.7 l/min
低压压力：100 bar
低压流量：9.6 l/min
电机功率： 1.5 KW
电压：220 V
电流：10.1 A
频率：50 Hz
功率因数：0.94 cos ϕ
工作电容：25 μF/400V DB
转速：2800 r/min
转向：任意
油容积： 3.7 L
外形尺寸：555mm×450mm×300mm
重量：约22Kg
2.工作原理
2.1液压原理图
2.2电器原理图
单相电机接线图
热敏开关
2.3外形图
2.4压力调定
主限压阀每圈的压力变化（△bar/圈）如下：
0至80bar 每圈的压力变化为13bar
0至160bar 每圈的压力变化为19bar
0至315bar 每圈的压力变化为42bar
0至500bar 每圈的压力变化为66bar
0至700bar 每圈的压力变化为66bar
B口限压阀每毫米垫片压力变化（△bar/mm）为11.8至15.5。

3. 注意事项
该电动泵使用液压油32号抗磨液压油, 应定期检查液压油品质，一般每年检查几次，液压油劣化后，须尽快更换液压油。

3.2液压控制系统应由专业人员操作维护。

3.3使用中应定期巡检：
a.检查管路各控制阀组及油箱与附件，是否存在泄漏；
b.检查油箱液位是否正常；
c.电动机与液压泵是否有异常噪声，是否存在异常振动；
d.检查设定压力；
一旦发现异常，应尽快处理。

4. 备件清单。

目录0.前言 (3)运行参数(设计点) (3)1.升压泵 (3)1.1 布局 (3)1.1.1 YNKn300/200/YNKn400/300J (3)1.1.2 QG400/300C (4)轴封 (4)润滑 (5)泵的工作道理 (5)拆卸查抄 (5)局部拆卸的筹办工作 (5)泵的全部拆卸 (5)轴承的拆卸 (5)轴封的拆卸 (6)泵体的拆卸 (7)1.4 各个部件的查抄 (7)转子间隙 (9)转子间隙表 (10)转子装配的质量查抄 (10)1.5 泵的从头装配 (11)1.5.1 筹办工作 (11)1.5.2 泵体的装配 (11)1.5.3 轴封的装配 (11)1.5.4 轴承装配及转子对中 (11)1.5.5 转子的抬起 (13)修整后的对中 (15)1.6 备件 (15)2．主给水泵装置： (17)2.1 布局 (17)2.2 液力偶合器 (20)2.3 联轴器 (20)2.4 最小流量阀 (20)2.5 过滤器 (21)2.6 测量仪器和监测装置 (21)3．运行和监控 (21)3.1 调试 (21)调试的筹办〔试运转〕 (21)前言 (22)3.1.3 查抄驱动装置的旋转标的目的 (22)3.1.4 调试的筹办 (23)3.1.5 起动和试运转 (24)3.1.6 给锅炉供水 (24)3.2 调试—正常运行的工作过程 (25)3.3 停机 (26)3.4 查抄 (27)3.5 辅助运行 (28)3.6 供油系统 (28)3.6.1 概述 (28)3.6.2 润滑油量 (29)3.6.3 润滑周期、换油 (29)3.6.4 润滑油用量表 (29)3.6.5 油管的情况 (30)3.6.6 冲静润滑油回路 (31)3.8 高压泵运行故障 (33)故障原因 (34)3.8.3 排除故障方法 (35)4. 泵机组维护和预防办法 (36)4.1 运行期间的维护工作 (36)润滑油双过滤器 (36)4.1.2 机械密封循环水管路 (37)4.1.3 测量和检测仪器 (37).4 备用泵 (37)4．2 预防维护 (37)4.2.1 查抄泵轴承、轴封 (37)4.2.2 过滤器 (38)4.2.3 监视仪器 (38)4.2.4 冷却器 (38)4.2.5 联轴器 (38)4.2.6 液力耦合器 (39)4.2.7 油冷却器 (39)4.2.8 最小流量阀 (39)4.2.9 驱动装置 (39)5. 泵组查抄 (39)5.1 拆卸 (40)5.1.1 拆卸轴承体 (40)5.1.2 拆卸机械密封 (40)拆卸芯包 (42)5.2 转子间隙表 (44)5.3 转子动平衡 (44)5.4 泵的从头装配 (44)芯包的组装 (45)涡壳定位环的加工 (47)转子对中 (48)推力间隙的调整 (50)0.前言只要将离心泵进行精心正确的安装和适当的维护，它将使你对劲，无故障的运行。

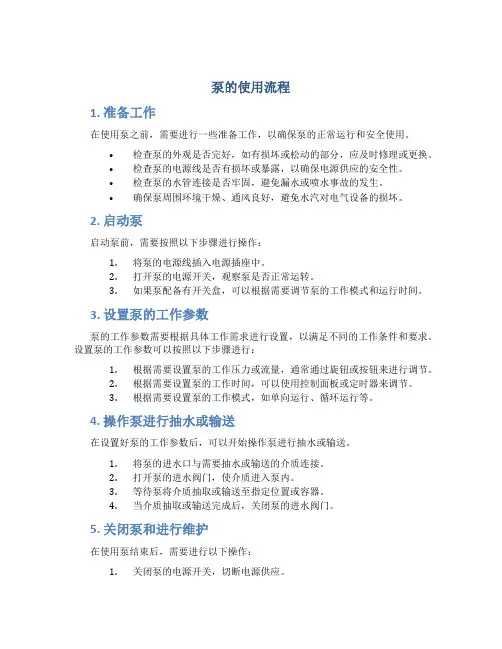

泵的使用流程1. 准备工作在使用泵之前，需要进行一些准备工作，以确保泵的正常运行和安全使用。

•检查泵的外观是否完好，如有损坏或松动的部分，应及时修理或更换。

•检查泵的电源线是否有损坏或暴露，以确保电源供应的安全性。

•检查泵的水管连接是否牢固，避免漏水或喷水事故的发生。

•确保泵周围环境干燥、通风良好，避免水汽对电气设备的损坏。

2. 启动泵启动泵前，需要按照以下步骤进行操作：1.将泵的电源线插入电源插座中。

2.打开泵的电源开关，观察泵是否正常运转。

3.如果泵配备有开关盒，可以根据需要调节泵的工作模式和运行时间。

3. 设置泵的工作参数泵的工作参数需要根据具体工作需求进行设置，以满足不同的工作条件和要求。

设置泵的工作参数可以按照以下步骤进行：1.根据需要设置泵的工作压力或流量，通常通过旋钮或按钮来进行调节。

2.根据需要设置泵的工作时间，可以使用控制面板或定时器来调节。

3.根据需要设置泵的工作模式，如单向运行、循环运行等。

4. 操作泵进行抽水或输送在设置好泵的工作参数后，可以开始操作泵进行抽水或输送。

1.将泵的进水口与需要抽水或输送的介质连接。

2.打开泵的进水阀门，使介质进入泵内。

3.等待泵将介质抽取或输送至指定位置或容器。

4.当介质抽取或输送完成后，关闭泵的进水阀门。

5. 关闭泵和进行维护在使用泵结束后，需要进行以下操作：1.关闭泵的电源开关，切断电源供应。

2.清洁泵的外壳和进出水口，防止污垢堆积。

3.检查泵的水管连接是否松动，避免漏水或喷水事故。

4.定期检查泵的工作状态和设备磨损情况，若有异常应及时维修或更换。

注意事项为确保泵的正常使用和安全操作，请遵守以下注意事项：•不要长时间超负荷运行泵，以免引起设备过热或损坏。

•在操作过程中，注意观察泵的工作状态，如产生异常声响或震动等，应立即停机检查。

•不要将泵暴露在高温、潮湿或易燃易爆环境中，以免影响泵的性能和安全性。

•在维修和清洁泵时，应先切断电源，避免触电风险。

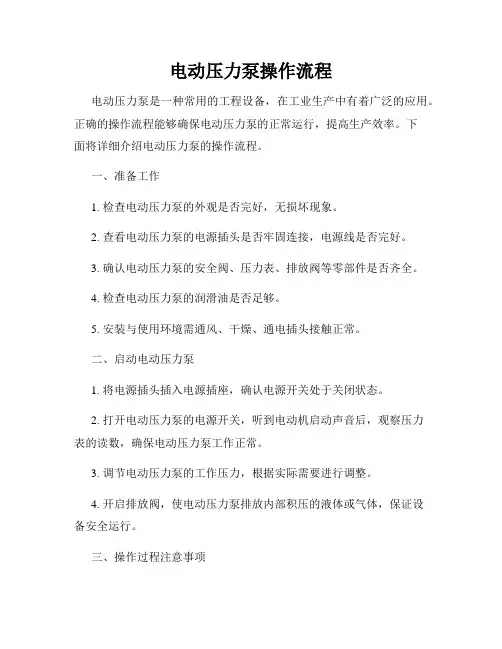

电动压力泵操作流程电动压力泵是一种常用的工程设备，在工业生产中有着广泛的应用。

正确的操作流程能够确保电动压力泵的正常运行，提高生产效率。

下面将详细介绍电动压力泵的操作流程。

一、准备工作1. 检查电动压力泵的外观是否完好，无损坏现象。

2. 查看电动压力泵的电源插头是否牢固连接，电源线是否完好。

3. 确认电动压力泵的安全阀、压力表、排放阀等零部件是否齐全。

4. 检查电动压力泵的润滑油是否足够。

5. 安装与使用环境需通风、干燥、通电插头接触正常。

二、启动电动压力泵1. 将电源插头插入电源插座，确认电源开关处于关闭状态。

2. 打开电动压力泵的电源开关，听到电动机启动声音后，观察压力表的读数，确保电动压力泵工作正常。

3. 调节电动压力泵的工作压力，根据实际需要进行调整。

4. 开启排放阀，使电动压力泵排放内部积压的液体或气体，保证设备安全运行。

三、操作过程注意事项1. 操作人员应该熟悉电动压力泵的使用方法，严格按照操作规程进行操作。

2. 在操作中要及时关注电动压力泵的工作状况，保持设备的良好运转。

3. 当电动压力泵出现异常情况，如异响或异常振动等，应立即停机检查，排除故障。

4. 严禁超负荷运转，避免损坏设备。

5. 操作结束后，应及时关闭电动压力泵的电源开关，确保设备安全。

四、停止电动压力泵1. 关闭电动压力泵的电源开关，待电动机停止运转后，再拔掉电源插头。

2. 关闭排放阀，确保设备内部压力释放。

通过以上操作流程，我们可以有效地操作电动压力泵，确保设备正常运行。

在使用电动压力泵时，操作人员应该严格按照操作规程进行操作，确保设备安全，提高工作效率。

希望以上内容对你有所帮助，谢谢阅读。

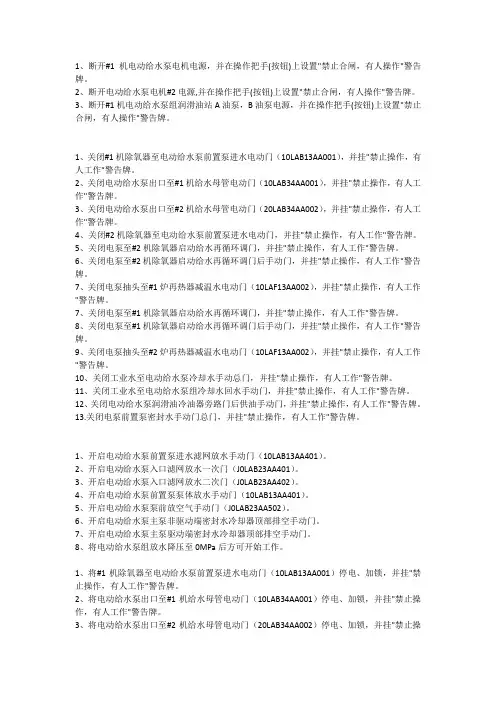

1、断开#1机电动给水泵电机电源，并在操作把手(按钮)上设置"禁止合闸，有人操作"警告牌。

2、断开电动给水泵电机#2电源,并在操作把手(按钮)上设置"禁止合闸，有人操作"警告牌。

3、断开#1机电动给水泵组润滑油站A油泵，B油泵电源，并在操作把手(按钮)上设置"禁止合闸，有人操作"警告牌。

1、关闭#1机除氧器至电动给水泵前置泵进水电动门（10LAB13AA001），并挂"禁止操作，有人工作"警告牌。

2、关闭电动给水泵出口至#1机给水母管电动门（10LAB34AA001），并挂"禁止操作，有人工作"警告牌。

3、关闭电动给水泵出口至#2机给水母管电动门（20LAB34AA002），并挂"禁止操作，有人工作"警告牌。

4、关闭#2机除氧器至电动给水泵前置泵进水电动门，并挂"禁止操作，有人工作"警告牌。

5、关闭电泵至#2机除氧器启动给水再循环调门，并挂"禁止操作，有人工作"警告牌。

6、关闭电泵至#2机除氧器启动给水再循环调门后手动门，并挂"禁止操作，有人工作"警告牌。

7、关闭电泵抽头至#1炉再热器减温水电动门（10LAF13AA002），并挂"禁止操作，有人工作"警告牌。

7、关闭电泵至#1机除氧器启动给水再循环调门，并挂"禁止操作，有人工作"警告牌。

8、关闭电泵至#1机除氧器启动给水再循环调门后手动门，并挂"禁止操作，有人工作"警告牌。

9、关闭电泵抽头至#2炉再热器减温水电动门（10LAF13AA002），并挂"禁止操作，有人工作"警告牌。

10、关闭工业水至电动给水泵冷却水手动总门，并挂"禁止操作，有人工作"警告牌。

11、关闭工业水至电动给水泵组冷却水回水手动门，并挂"禁止操作，有人工作"警告牌。

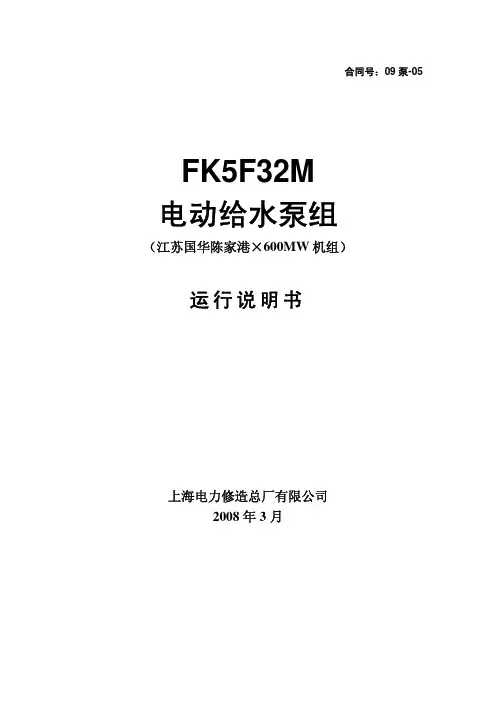

电动给水泵组运行说明书资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

电动给水泵组运行说明书上海电力修造总厂有限公司目录第一章概述11 泵组型式 (1)2 一般说明 (1)3 前置泵说明 (1)4 给水泵说明 (2)5 检测仪表 (2)6 技术数据 (2)第二章操作说明41 启动前检查 (4)2 启动 (4)3 常规检查 (4)4 给水泵组热控保护 (5)5 停机 (6)6 故障检查 (6)第三章安装及投运说明81 安装说明 (8)2 投运步骤 (9)2第一章概述1 泵组型式HPT200-320-5s+k给水泵组, 配套于600MW汽轮发电机组30%容量的电泵或300MW汽轮发电机组50%容量, 有汽动泵组和电动泵组二种型式。

1.1 电动泵组包括前置泵型号: FA1D56A给水泵型号: HPT200-320-5s+k(芯包进口)电机型号: YKS800-4(上海电机厂有限公司)偶合器型号: R16K550.1( 进口VOITH)2 一般说明电动泵组的驱动方式及配套型式为: 前置泵由电动机的一端直接驱动, 给水泵由电机另一端经过液力偶合器驱动。

它们之间由叠片式挠性联轴器连接。

给水泵和前置泵的轴承润滑油由液力偶合器润滑油系统供应。

每套泵组都配有一前置泵进口滤网、给水泵进口滤网、给水泵出口逆止阀和最小流量再循环系统。

前置泵、给水泵、电机、偶合器装在各自的底座上, 底座都固定在一个共同的混凝土基础上。

3 前置泵说明3.1 总则该泵为水平、单级轴向分开式, 具有一支撑在近中心线的壳体以允许轴向和径向自由膨胀, 从而保持对中性。

该泵整体安装在装有适合的排水装置的刚性结构的泵座上。

3.2 壳体壳体为高质量的碳钢铸件, 是双蜗壳型、水平中心线分开、进出口水管在壳体下半部结构, 这样可避免在检修时拆开联接管道。

壳体水平中分结合面上装有压紧的石棉纸柏垫。

为了减少法兰盘在压力载荷与热冲击联合作用下的变形, 采用了高强度螺栓, 并采用圆柱帽螺母以便于采用最小螺距。

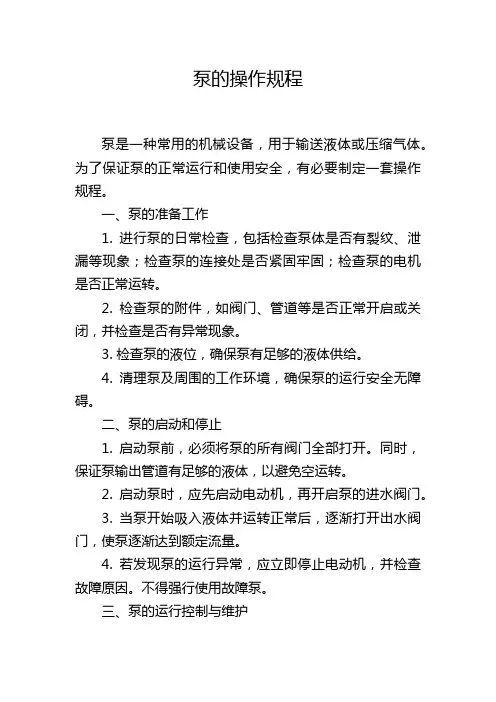

泵的操作规程泵是一种常用的机械设备，用于输送液体或压缩气体。

为了保证泵的正常运行和使用安全，有必要制定一套操作规程。

一、泵的准备工作1. 进行泵的日常检查，包括检查泵体是否有裂纹、泄漏等现象；检查泵的连接处是否紧固牢固；检查泵的电机是否正常运转。

2. 检查泵的附件，如阀门、管道等是否正常开启或关闭，并检查是否有异常现象。

3. 检查泵的液位，确保泵有足够的液体供给。

4. 清理泵及周围的工作环境，确保泵的运行安全无障碍。

二、泵的启动和停止1. 启动泵前，必须将泵的所有阀门全部打开。

同时，保证泵输出管道有足够的液体，以避免空运转。

2. 启动泵时，应先启动电动机，再开启泵的进水阀门。

3. 当泵开始吸入液体并运转正常后，逐渐打开出水阀门，使泵逐渐达到额定流量。

4. 若发现泵的运行异常，应立即停止电动机，并检查故障原因。

不得强行使用故障泵。

三、泵的运行控制与维护1. 在泵的运行过程中，应定期检查泵的运行状态，包括泵的震动、声音、温度等。

如发现异常应及时处理。

2. 定期检查泵的轴承润滑情况，根据实际情况为泵加注适量的润滑油。

3. 泵的密封件应保持良好的工作状态，并定期检查、维护或更换。

4. 当泵需要停机时，应先关闭出水阀门，再停止电动机。

以免因泵突然停止而导致管道爆裂等事故。

四、泵的安全操作注意事项1. 在操作泵时，严禁穿着悬挂式的衣物、长发等，以免被泵的转动部件卷入造成伤害。

2. 操作泵时，应保持专注，且不得将手插入泵的进出口，以防手部受伤。

3. 使用泵时，应确保环境通风良好，并防止泵的进水口被堵塞。

4. 在泵的维护或维修过程中，应断开电源，确保操作人员的安全。

五、泵的紧急停机处理1. 当泵发生异常或出现故障时，应立即停止电动机，并关闭进出水阀门。

2. 在停机前，应将泵排出的液体清理干净，以免液体滞留造成损坏或污染。

3. 在泵的故障处理过程中，应根据具体情况进行维修或更换，切勿盲目操作。

六、泵的保养与维护1. 定期清洗泵的表面，并防止泵的周围积水或污物。

给水泵电动门的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、准备工作1. 检查给水泵电动门的开关、按钮、电缆等是否正常，无损坏。

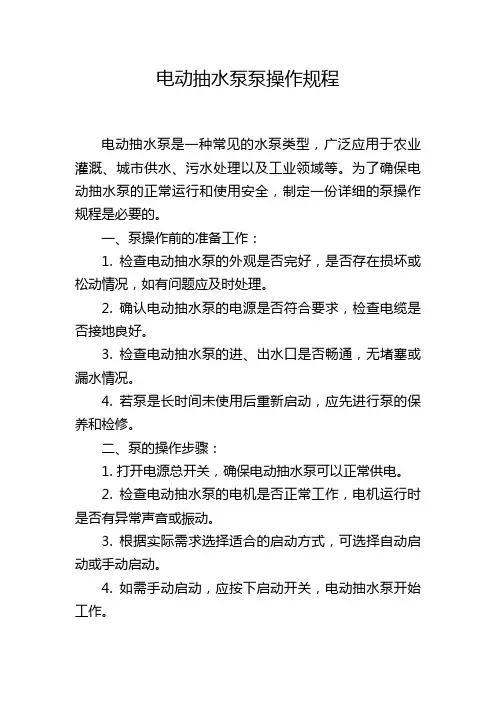

电动抽水泵泵操作规程电动抽水泵是一种常见的水泵类型，广泛应用于农业灌溉、城市供水、污水处理以及工业领域等。

为了确保电动抽水泵的正常运行和使用安全，制定一份详细的泵操作规程是必要的。

一、泵操作前的准备工作：1. 检查电动抽水泵的外观是否完好，是否存在损坏或松动情况，如有问题应及时处理。

2. 确认电动抽水泵的电源是否符合要求，检查电缆是否接地良好。

3. 检查电动抽水泵的进、出水口是否畅通，无堵塞或漏水情况。

4. 若泵是长时间未使用后重新启动，应先进行泵的保养和检修。

二、泵的操作步骤：1. 打开电源总开关，确保电动抽水泵可以正常供电。

2. 检查电动抽水泵的电机是否正常工作，电机运行时是否有异常声音或振动。

3. 根据实际需求选择适合的启动方式，可选择自动启动或手动启动。

4. 如需手动启动，应按下启动开关，电动抽水泵开始工作。

5. 检查电动抽水泵的进、出水口是否有异常情况，如有水泄漏或存在其他问题应立即停机。

6. 监测电动抽水泵的压力、流量是否满足实际需求，如有问题应及时调整或停机排查。

7. 在运行过程中，应密切关注电动抽水泵的工作状态，如发现异常情况应及时处理或停机检修。

8. 需要停机时，应按下停机开关，等待电动抽水泵完全停止运行。

9. 停机后，应关闭电源总开关，断开电动抽水泵的供电。

三、泵操作的安全措施：1. 在操作电动抽水泵时，应穿戴好相关的个人防护装备，如手套、护目镜等。

2. 操作时要注意电动抽水泵的周围环境是否存在危险，如易燃、易爆等物质。

3. 不得超负荷使用电动抽水泵，避免发生损坏或安全事故。

4. 不得随意拆卸电动抽水泵的零部件，如需维修或更换应由专业人员进行操作。

5. 定期对电动抽水泵进行保养和检修，及时清理进、出水口以确保畅通。

通过上述的泵操作规程，能够有效地指导和规范电动抽水泵的操作行为。

同时，积极采取安全措施，确保泵的正常运行和工作环境的安全，是保障工作效率和保障人员安全的重要操作措施。

给水泵使用说明书
1. 产品简介
本说明书旨在为用户提供使用水泵的相关信息，帮助用户正确、安全地操作和维护水泵。

2. 产品特点
•高效性能：本水泵采用先进技术，具有高效稳定的性能。

•易操作：操作简单，方便快捷。

•安全可靠：采用优质材料制作，安全可靠。

3. 使用前准备
•请先检查水泵的外观是否完好，如有损坏请勿使用。

•确保水泵连接好电源并接地保护良好。

•检查水源管道是否通畅，水泵进水口是否堵塞，防止造成故障。

4. 使用方法
1.将水泵放置在平稳的地面上，确保稳固。

2.连接好进水管和出水管，确保连接紧密。

3.打开电源开关，启动水泵，确保电压稳定。

4.调节水泵的工作状态，根据需要调节水泵的流量和压力。

5.使用完成后，请先关闭电源开关，再关闭水泵进出水口。

5. 注意事项
•请勿将水泵放置在潮湿或有水的地方，以免触电。

•使用过程中请勿将手或其他物品伸入水泵中。

•长时间不使用水泵时，请将电源开关关闭以节省能源。

•定期清洗水泵滤网，确保水泵正常工作。

•若发现水泵异常噪音或漏水现象，请立即停止使用并联系售后服务。

6. 维护保养
•水泵使用一段时间后，建议进行清洗和保养，以延长水泵寿命。

•定期检查水泵连接部位是否有松动，及时拧紧。

•如发现水泵有异常情况，及时联系专业维修人员进行检修。

7. 售后服务
如有任何使用或维护问题，请联系我们的售后服务人员，我们将竭诚为您解答疑惑和提供帮助。

以上为本水泵使用说明书内容，祝您使用愉快！。

给水泵操作规程水泵操作规程一、安全准备1. 确保所有操作人员已经得到相关培训，并熟悉水泵的操作规程和安全注意事项。

2. 检查水泵及其周边设备的工作状态，确保运行环境安全可靠。

3.检查电源及其电气设备的工作状态，确保供电充足、线路正常。

二、启动前的准备1. 检查水泵进、出口阀门的开闭情况，确保阀门处于正确的位置。

2. 检查水泵进口和出口的管道连接情况，确保连接牢固、密封。

3. 检查水泵的冷却系统，保证冷却系统正常运行。

三、启动操作步骤1. 打开水泵开关，启动电源。

2. 检查电机运行是否正常，如有异常现象应立即停止运行，并检查故障原因。

3. 确认水泵进口阀门全开，出口阀门合适设置。

4. 关注水泵压力表和流量表的读数，确保运行参数在正常范围内。

5. 检查水泵是否存在异常噪音、过热等现象，如有异常应立即停止运行，并进行检查修理。

四、运行中的操作注意事项1. 定期检查水泵的润滑系统，确保润滑良好。

2. 定期检查水泵的冷却系统，保证冷却效果良好。

3. 定期清理水泵进口和出口的滤网，保持畅通。

4. 严禁在泵体上攀爬或放置重物，以免造成设备损坏或人员伤害。

5. 确保水泵周围通风良好，避免堵塞。

五、停机操作步骤1. 首先关闭出口阀门，然后关闭进口阀门。

2. 关闭水泵开关，断开电源。

3. 检查水泵的运行状态，确保停机完全。

4. 定期对水泵进行维护保养，保持设备状态良好。

六、事故处理1. 如遇到水泵突然停机的情况，应立即停止电源并检查故障原因。

2. 如发现水泵有异响、异味或异常温度等现象，应立即停机并进行检查修理。

3. 如遇到液体泵压力突然升高、电流过大等现象，应立即停机并检查泵体是否堵塞。

4. 任何危险或紧急情况都应立即停止运行，并及时采取应急措施，确保人员安全。

以上是水泵操作规程的基本要点，根据实际情况，可以对规程进行调整和补充。

在操作过程中，操作人员应始终保持高度的警惕性和专注性，确保安全操作。

给水泵运行操作规程水泵是一种常见的机械设备，广泛应用于工业、农业、建筑等领域。

为了确保水泵的安全运行和延长其使用寿命，在使用水泵时需要严格按照操作规程进行操作。

下面是一份水泵运行操作规程，共1200字。

一、准备工作1. 检查水泵所在的电源线路和电气设备，确保电路正常，接地可靠。

2. 检查水泵的冷却系统，保证冷却水源充足，水泵在运行过程中不会过热。

3. 检查水泵的输水管道和阀门是否畅通，有无泄漏现象。

二、启动前的准备1. 检查水泵的轴承和密封件是否正常工作，如有损坏应及时更换。

2. 检查水泵的叶轮是否清洁，无异物，可以顺畅转动。

3. 检查水泵的电机绝缘是否正常，没有短路或漏电现象。

4. 检查水泵驱动装置（如电动机、内燃机等）的工作状态是否正常。

三、启动操作步骤1. 打开水泵的进水阀门，确保有足够的进水量。

2. 打开泵体的排气阀门，放出管路中的空气，直到水从排气阀冒出为止。

3. 启动水泵的驱动装置，一般先启动电动机，然后逐渐增加转速。

4. 检查水泵运行中是否有异常声音或振动，如有应立即停机检修。

四、运行中的注意事项1. 在运行过程中，定期检查水泵的工作温度、振动和噪音，如有异常要及时处理。

2. 确保进水管道和出水管道的阀门处于正确的开启状态，防止出现过载运行或无水运行的情况。

3. 定期检查水泵的润滑系统，添加或更换润滑油，保障润滑系统正常运行。

4. 定期对水泵进行清洗和保养，清除积污和杂质，保持水泵的高效运行。

5. 注意水泵的工作环境，防止灰尘和异物进入泵体，影响水泵的工作性能。

6. 如果需要停机或长时间不用水泵，应及时关闭进水阀门，并将水泵内的水排出。

五、应急处理1. 在运行过程中，如发现水泵出现异常（如漏水、温度过高、噪音过大等），应立即停机并进行检修。

2. 如果电网供电不稳定或突发停电，应及时停机，避免损坏水泵或其他设备。

3. 在停机过程中，应先关闭电源，再关闭进水阀门，并将水泵内的水排出，以免水泵被冻坏。

电动泵使用说明书使用说明书1. 产品概述电动泵是一种通过电力驱动的设备，用于将液体或气体从一个地方输送到另一个地方。

本使用说明书旨在为用户提供关于电动泵的正确使用方法和注意事项。

2. 安全须知- 在使用电动泵之前，请确保您已经详细阅读并理解了本使用说明书中的所有内容。

- 在操作电动泵时，请务必穿戴适当的防护装备，如手套、护目镜等，以保护自己的安全。

- 在连接电动泵之前，请确保电源已经断开，以避免电击危险。

- 在清洁电动泵之前，务必将电源断开，并等待泵停止运转后再进行清洁工作。

- 请勿将电动泵置于潮湿或易燃的环境中使用，以防发生意外事故。

3. 使用步骤3.1 连接电源- 首先，将电动泵的电源线插入交流电插座，并确保电源线的连接牢固。

- 在通电之前，请检查电源线是否有损坏或裸露的情况，必要时请更换电源线。

3.2 准备工作- 在使用电动泵之前，请先确定泵的输送介质和输送距离，并选择合适的配件和管道连接。

- 将配件和管道正确连接到电动泵的进出口，确保连接紧固，避免泄漏。

3.3 启动电动泵- 确保电动泵的电源已经连接，并打开电源开关，启动电动泵。

- 在启动电动泵之后，您可以调整相应的参数，如流量、压力等，以满足您的实际需求。

4. 维护保养- 定期检查电动泵的运行状况，确保其正常工作。

- 在使用过程中，如发现异常或异常声音，请立即停止使用，并联系售后服务部门进行检修。

- 定期清洁电动泵，以保持其良好的工作状态。

- 升级电动泵的软件或固件，以获取更好的性能和功能。

5. 故障排除- 如果电动泵出现故障或异常情况，请先检查电源是否接触良好，是否存在电源故障。

- 检查电动泵的输送介质是否正常，是否有堵塞或泄漏等问题。

- 如有必要，请联系售后服务部门进行维修或更换配件。

6. 其他注意事项- 请勿将电动泵用于其它用途，以免引起安全事故。

- 在不使用电动泵时，请将电源断开，并妥善保存设备。

以上是关于电动泵的使用说明书，希望能对您的使用提供帮助。

1.条件1.1 准备好基础并浇灌混凝土。

1.2 现场操作开放基础并标注中心线。

1.3 清除安装地点及通道使之方便泵组部件的传送。

1.4 有相应的运输工具及起重滑车，包括工作人员可供使用至安装工作的完成。

1.5 有调准设备可供使用。

1.6 安装过程不能被中断。

1.7 如果在泵组上进行焊接，我们建议把所有泵组的底座接地。

2.准备2.1 安装及调准工作除需本说明手册之外，还需其他泵组部件的技术文件。

如此类部件在KSB供应范围之内，本手册的第9章内包含了相关文件。

2.1.19.1节：安装图紧固扭矩表DIN 1045 摘录测量点清单(如果有的话)P＋I-D(如果有的话)2.1.29.3节：有关轴联轴器的资料文档2.1.3 驱动机(见相关资料)2.1.4 最小流量系统（见相关资料）最小流量图表(如果有的话)2.1.5 仪表（见相关资料）2.1.6 液力偶合器（见相关资料）2.2 用以下标准检验基础：2.2.1 尺寸与安装图内尺寸一致。

2.2.2 基础总体上以及基础孔周围的地区必须真正水平及平坦。

2.2.3 如果没有达到此标准，必须对现场操作及启动工作做必要的修正。

2.3 如果泵组为超过12个月以上的贮藏以及海上运输作了特殊保存，在安装泵组之前对于拆移保存装置的必要的措施必须由KSB讨论通过。

警告如果贮藏时间超过5年，必须在安置泵前将泵解体，并且O型圈必须替换。

运输泵组部件至安装地点。

警告对于所有的运输工作，必须严格遵守在第2章(安全)和第3章(运输/临时贮藏)中列出的规章制度。

2.5 如果已包装好泵组部件，直到安装工作开始前才可拆除包装。

当拆除包装时，不允许损坏泵组。

包装的处理由部件收件人负责。

警告所有安装好的泵组部件开启口必须被关闭并且在安装时需要被开启前不允许开启。

2.6 为了整个现场安装工作的顺利进行，用覆盖物完全地覆盖泵组部件以保护其免受建筑工地的灰尘，火花放电，研磨粉以及其他一些周围环境的影响。

特别小心地保护仪器，电缆以及接电管。

100SB-P锅炉给水泵安装使用说明书100SB-P-SM郑州电力机械厂2009年7月1用途及型号1.1用途1OOSB 一P 型锅炉给水泵是50 ～1OOMW火力发电机组配套的电动全容量定速锅炉给水泵。

给水的最高温度为160 ℃，也可作为油田注水用水泵。

1.2 性能范围流量：230 ～440 t/h（可根据需要选择）扬程：1460 ～1600m （可根据需要选择）进口压力：0.59MPa效率76 ％～81 % （效率与流量有关，额定流量大时效率较高）转速：2980 r/min1.3配用电机型号：根据水泵轴功率选定、2 结构说明1OOSB -P 型给水泵是单壳体、分段、多级离心泵。

2.1定子部分定子部分主要由吸入、吐出端轴承部件、吸入段、吸入吐出水封体、吐出段、导叶、中段等组成，用穿杠连接，成为一个刚性整体结构，安装在泵座上。

为保持美观和隔热，泵体上用泵罩覆盖，泵罩用螺栓固定在泵座上。

吸入段的进口和吐出段的出口均垂直向上。

泵的吸入段、中段、吐出段的端面密封采用金属面直接密封（硬密封）, 并辅以绕垫加强密封效果，在拆装给水泵时，必须对其密封面加以仔细保护。

在泵座与泵体之间安装有横向键和纵向键，可保证水泵受热后横向对称膨胀及在轴线方向上能向吐出端自由膨胀。

2.2转子部分水泵转子由吸入吐出段轴封套、首级叶轮、次级叶轮、调整套、平衡盘、前后轴压套、推力盘、推力盘轴向调整套等组成，由轴套螺母和推力盘锁紧螺母固定在轴上。

叶轮和轴之间为过盈量很小的过盈配合，这种结构能增加转子的刚性，减少泵运行时的振动，装拆时应将叶轮加热到180℃左右（但不宜超过200℃），使叶轮内孔膨胀后再拆装。

加热叶轮应从叶轮后盖板最大外圆处开始，逐步向中心靠近，最后加热到叶轮尾部。

叶轮经精加工后作静平衡，最大外圆处残余不平衡重量不大于2 克。

转子部件组装后，作动平衡试验，平衡精度为G2.5级，残余不平衡量不大于120 克〃厘米2.3平衡机构平衡机构由平衡盘、平衡套及推力轴承组成，用以平衡轴向推力。

给水泵操作规程一、目的和范围1.1 目的本文档旨在规范给水泵的操作流程，确保操作人员能够正确、高效地操作给水泵设备，并保证设备的安全运行。

1.2 范围本操作规程适用于所有使用给水泵进行水源供应和供水系统运行的场所。

二、操作人员要求2.1 基本要求1.操作人员必须具备相关技术知识和操作经验；2.操作人员必须穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套等；3.操作人员必须熟悉控制柜的电气元件，了解其基本功能和操作方法。

2.2 岗位职责1.主管人员负责给水泵的管理和运行监控；2.操作人员负责给水泵的日常操作和设备维护保养。

2.3 操作规范1.操作人员必须按照相关操作规程进行操作，严禁个人擅自变更操作方法；2.操作人员必须保持专注，避免在操作过程中分心或进行与工作无关的活动；3.操作人员必须按照操作流程的要求，正确启停给水泵设备；4.操作人员必须及时记录操作过程中的异常情况，并及时报告主管人员。

三、操作流程3.1 停电操作1.关闭给水泵的电源开关；2.断开给水泵与电源的连接，确保设备处于断电状态。

3.2 启动操作1.将给水泵与电源连接，确保设备处于正常供电状态；2.打开给水泵的电源开关；3.按照监控显示器上的指示，选定合适的操作模式；4.确保给水泵的进水阀门完全开启；5.调整给水泵的启动频率和工作电流，使其满足所需水量。

3.3 运行监控1.操作人员应定期检查给水泵运行状态，关注工作温度、电流、压力等指标是否正常；2.如发现异常情况，应立即采取相应措施进行处理，如报修、通知主管人员等。

3.4 停止操作1.关闭给水泵的电源开关；2.断开给水泵与电源的连接，确保设备处于断电状态；3.关闭给水泵的进水阀门，停止水源供应。

3.5 应急处理1.在突发情况下，如地震、火灾等灾害事件时，操作人员应立即停止给水泵设备，确保人员安全；2.在应急情况下，应按照相关应急预案进行处理，采取相应措施保护设备和人员安全。

四、操作安全注意事项1.严禁未经授权人员操作给水泵设备；2.在操作过程中，应注意防止触电事故的发生，确保设备与电源之间的连接牢固可靠；3.操作人员必须熟悉相关安全知识，如紧急停机按钮的位置、应急疏散路线等；4.操作人员在操作过程中，应注意个人防护，避免与设备发生直接接触，防止受伤；5.操作人员必须经过相关培训，了解相关应急处理知识，以应对突发情况。

电动超高压油泵使用说明书电动超高压油泵电动油泵系三相异步电机、高压油泵、油箱等组成超高压油泵，具有体积小、压小高、重量轻、结构简单、使用方便等优点。

该泵为了随时能观察工作时的压力变化，特设有装置压力表备用接口，以便用户安装压力表之用。

一、技术参数型号DYB-63A额定工作压力63MPA流量1L/min电机功率750W电压220V频率50HZ贮油容积7.6L外形尺寸38×30×5.1CM二、用途1、该泵可以作为各种液压器械之液压泵。

2、该泵与其它液压工具配备后，能进行起重、压型、弯管、弯排、校直、剪切、装配、拆卸等多项工作。

减轻劳强度，提高工作效率。

三、使用方法使用时应打开放气螺母，将集油块上开关打开，插上电源，并将快速接头套在配用液压器械上的快速头上。

按动电源开关，待电机转动1-2分钟，将开关关闭置于增压状态，此时输出液压油会进行各项工作，输出液压油随负载的增加而自行增压进行各项工作直至63MPA。

工作结束后，打开开关卸荷，待液压油回油结束后，卸下快速接头套，旋好放气螺母，拔取电奈，关好开关。

四、作用保养注意事项1、油泵使用20号机油。

2、贮油容量必须在油窗之上范围内。

3、每次加油及换油时，必须用80目以上滤油网过滤，更换时需洗净油箱。

换油期为六个月。

4、工作油温10摄氏度至50摄氏度。

5、启动电动泵前需打开放气螺母，打开开关置于卸荷位置。

6、使用过程中发现电机温度过高，应停止使用。

自行冷却后再行使用。

7、该泵出厂前已调整好，不得随意高调，需重新调整时，必需借助压力表进行。

8、高压油管出厂进，经过105MPA试验。

但由于胶管容易老化，故用户需经常检查，一般为六个月，频繁使用为三个月，检查时87.5MPA试压，如有破损、凸起、渗漏现象，则不能使用。

9、轴承一般六个月清洗一次，装配时需添加润滑脂。

五、常见故障及排除方法故障故障原因排除方法电机异常1、电源不通，开关接触不良检查电源开关压力异常1、高压溢流阀失调调整高压溢流阀63MPA2、漏油检查修理，更换密封圈3、柱塞副磨顺更换柱塞副流量不足1、密封件损坏更换密封圈2、液压油选择不当按使用说明书用油。
