车身钣金焊接的定位浅析

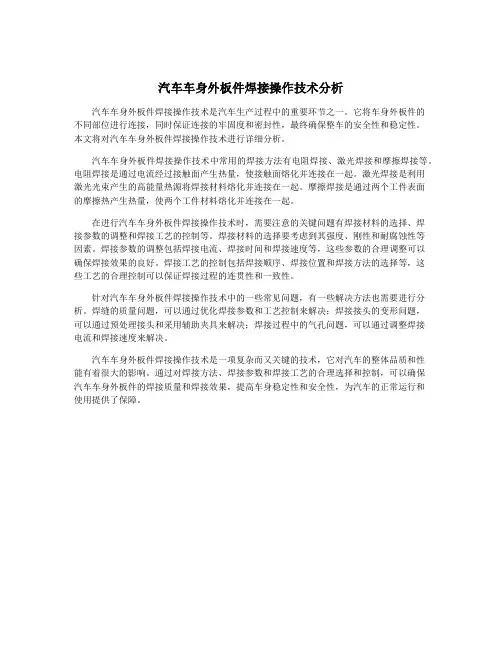

汽车车身外板件焊接操作技术分析汽车车身外板件焊接操作技术是汽车生产过程中的重要环节之一。

它将车身外板件的不同部位进行连接，同时保证连接的牢固度和密封性，最终确保整车的安全性和稳定性。

本文将对汽车车身外板件焊接操作技术进行详细分析。

汽车车身外板件焊接操作技术中常用的焊接方法有电阻焊接、激光焊接和摩擦焊接等。

电阻焊接是通过电流经过接触面产生热量，使接触面熔化并连接在一起。

激光焊接是利用激光光束产生的高能量热源将焊接材料熔化并连接在一起。

摩擦焊接是通过两个工件表面的摩擦热产生热量，使两个工件材料熔化并连接在一起。

在进行汽车车身外板件焊接操作技术时，需要注意的关键问题有焊接材料的选择、焊接参数的调整和焊接工艺的控制等。

焊接材料的选择要考虑到其强度、刚性和耐腐蚀性等因素。

焊接参数的调整包括焊接电流、焊接时间和焊接速度等，这些参数的合理调整可以确保焊接效果的良好。

焊接工艺的控制包括焊接顺序、焊接位置和焊接方法的选择等，这些工艺的合理控制可以保证焊接过程的连贯性和一致性。

针对汽车车身外板件焊接操作技术中的一些常见问题，有一些解决方法也需要进行分析。

焊缝的质量问题，可以通过优化焊接参数和工艺控制来解决；焊接接头的变形问题，可以通过预处理接头和采用辅助夹具来解决；焊接过程中的气孔问题，可以通过调整焊接电流和焊接速度来解决。

汽车车身外板件焊接操作技术是一项复杂而又关键的技术，它对汽车的整体品质和性能有着很大的影响。

通过对焊接方法、焊接参数和焊接工艺的合理选择和控制，可以确保汽车车身外板件的焊接质量和焊接效果，提高车身稳定性和安全性，为汽车的正常运行和使用提供了保障。

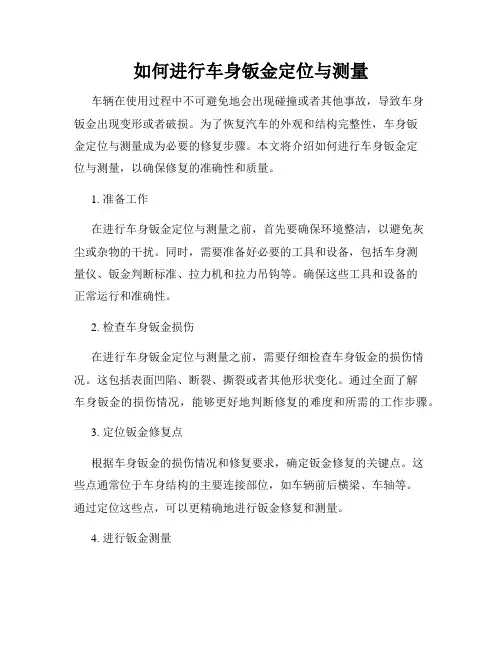

如何进行车身钣金定位与测量车辆在使用过程中不可避免地会出现碰撞或者其他事故，导致车身钣金出现变形或者破损。

为了恢复汽车的外观和结构完整性，车身钣金定位与测量成为必要的修复步骤。

本文将介绍如何进行车身钣金定位与测量，以确保修复的准确性和质量。

1. 准备工作在进行车身钣金定位与测量之前，首先要确保环境整洁，以避免灰尘或杂物的干扰。

同时，需要准备好必要的工具和设备，包括车身测量仪、钣金判断标准、拉力机和拉力吊钩等。

确保这些工具和设备的正常运行和准确性。

2. 检查车身钣金损伤在进行车身钣金定位与测量之前，需要仔细检查车身钣金的损伤情况。

这包括表面凹陷、断裂、撕裂或者其他形状变化。

通过全面了解车身钣金的损伤情况，能够更好地判断修复的难度和所需的工作步骤。

3. 定位钣金修复点根据车身钣金的损伤情况和修复要求，确定钣金修复的关键点。

这些点通常位于车身结构的主要连接部位，如车辆前后横梁、车轴等。

通过定位这些点，可以更精确地进行钣金修复和测量。

4. 进行钣金测量利用车身测量仪和其他相关工具，进行车身钣金的测量工作。

根据车身钣金的损伤情况，选择合适的测量方法，包括三点测量、激光测量等。

确保测量的准确性和可重复性，以便后续的修复工作。

5. 分析和判断测量结果根据测量结果，分析和判断车身钣金的损伤情况。

通过与钣金判断标准进行比对，确定修复的工作范围和难度。

同时，根据测量结果，判断车身结构是否存在严重变形或损坏，以便制定合理的修复方案。

6. 进行钣金定位通过拉力机和拉力吊钩等工具，进行车身钣金的定位工作。

根据测量结果和修复要求，确定定位的力度和方向。

在进行钣金定位时，需要密切关注车身结构的变化，并进行适时的调整和修复。

7. 修复钣金损伤在完成车身钣金定位工作后，进行具体的钣金修复。

根据车身结构的损伤情况，选择合适的修复方法，包括冲压、翻边、喷焊等。

确保修复的效果和质量，使车身钣金恢复到原始设计的状态。

8. 测量和调整修复效果在完成钣金修复后，进行再次的测量和调整工作。

汽车钣金修复技术探析汽车钣金修复技术是指对汽车车身原有损伤进行钣金修复的技术，通常可以修复因发动机故障、交通事故或车辆老化等导致的车身外观和结构上的损伤。

本文将以钣金修复的技术流程、维修中注意事项以及技术面临的挑战等几个方面进行分析，以探析汽车钣金修复技术。

一、钣金修复的技术流程1、清洁车身：对于车身位置的损坏，需要先仔细剪除擦伤、划痕和凹痕等部分，然后对车身表面进行清洁和处理，以便进行钣金修复。

2、定位和标记：定位是在修车前要做的准备工作。

对驾驶室和车厢进行标记，以确保修复后的尺寸和位置与原车一致。

一旦标记完成，就可以使用万能夹定位卡进位。

3、拉伸：拉伸是一种修复车身深度凹陷的方法，在拉伸过程中，会产生高压和高温，以达到铺平和拉伸凹陷区域的效果。

4、翻新：这是深度凹陷车身的最后一步，也是最重要的步骤。

翻新器可修复钣金上的小凹陷，以及损坏的区域，使车身完全恢复原状。

5、研磨：研磨是钣金修复中的最后一步，其目的是去掉涂料，使钣金部分更加光滑亮丽，并运用抛光器完成表面处理，使钣金部位更融入车身整体造型。

二、维修中注意事项1、处理油漆：在钣金修复过程中，油漆可能被磨擦掉或划伤，因此，在涂刷之前，必须将裸露的金属表面清理干净，并使用密封剂填充区域，以确保接口处密封。

2、材料选择：在钣金修复过程中，需要使用一些特殊的材料。

一般来说，可以选择可塑性结构胶和聚酰胺树脂胶进行修复。

这些材料可减小结构体重，以及防止结构组件的磨损。

3、做好保护：在钣金修复过程中，需要采取一些保护措施。

例如，将车身表面和门板涂上塑料薄膜和胶带，以防止材料的污染和擦伤。

另外，可以利用塑料袋来覆盖细节部位以保护其表面光滑。

三、技术面临的挑战1、人工智能应用：人工智能的应用将使得车身维修变得更加智能化和专业化。

能够利用汽车图像识别技术，实时跟踪汽车维修过程中的缺陷，并依据这些缺陷判断维修策略，以提高维修效率和准确性。

2、材料革新：新材料的出现，将带来更高的使用寿命和更好的性能，降低了熟练的技术要求，减少了人工工作强度，这将改变钣金修复工业长期以来的问题。

汽车钣金修复技术探析随着汽车数量的不断增加，汽车钣金修复技术也得到了越来越多的关注。

汽车钣金修复技术是指针对汽车车身发生的各种变形、划痕、碰撞等损坏,使用钣金设备及工具进行修补修复的技术。

在汽车日常使用中，由于各种原因会发生车辆碰撞、溅泡、钻孔、撞击、下雪等情况，造成车辆的外部钣金损坏或变形，甚至导致里面结构的损坏，需要通过钣金修复技术加以修复。

随着汽车技术的不断发展和更新，钣金修复技术也得到了越来越多的关注和发展。

汽车钣金修复技术具有的特殊性质和难度，决定了汽车钣金修复技术需要具备较高的技术水平和经验，它是针对汽车外形零件进行修复或更换，乃至于车身骨架、电缆线束等更深层次的修复技术。

钣金修复技术的主要分类钣金修复技术大致可以分为手工修复技术和机器修复技术两大类。

手工修复技术是指使用简单工具，比如锤子、钳子、撬杆、玻璃钵、扳手等简单工具进行钣金的修复。

手工修复技术需要依靠师傅的经验和技能，因此它又可以分为传统手工修复技术和高级手工修复技术两大类。

传统的手工修复技术对师傅的技能要求较高。

高级手工修复技术也需要师傅有更加精湛的能力和技术水平。

机器修复技术是一种全新的修复技术，主要是运用电动磨光机、电剪、热缩管固定夹、车漆喷涂等机器设备进行汽车钣金的修复。

机器修复技术具有速度快、效率高、精度高等优势，并且与现代汽车相协调。

机器修复技术在一个完整的钣金修复工作中占有重要地位。

钣金修复技术修复部件包括车身骨架、车身结构、车身板件等，其修复工作主要由以下步骤组成：第一步：了解车辆状况钣金修复在修复之前，需要先了解车辆的情况，包括车辆的特殊要求以及维修前后的效果。

第二步：交流维修内容在车主、技术员之间进行讨论，了解修复内容包括检查剖面班车车身板件状况、设计维修方案等。

第三步：修复车身板件这个部分包括精确和测量车身变形部分，使用设备进行钣金压实，切口筛选，焊接以及更换等。

总的来说，汽车钣金修复技术在现代汽车维护方面是不可或缺的一种技术。

汽车钣金修复技术探析
汽车钣金修复技术是一种专门用于修复汽车车身钣金部分的技术。

钣金修复技术可以修复汽车车身出现的各种刮擦、凹陷和撞击等问题，使车身恢复到原来的状态。

在现代汽车制造业中，钣金修复技术是非常重要的一环。

汽车钣金修复技术的发展经历了多年的进步和创新。

最早期的汽车钣金修复技术是通过人工对车身进行修复，使用一系列的锤子、钳子等工具来修改车身的形状。

随着科技的发展，机器设备开始应用于汽车钣金修复领域。

如今，激光技术、计算机辅助制造技术等先进技术也开始应用于汽车钣金修复中。

现代汽车钣金修复技术主要包括以下几个方面：表面修复、凹陷修复和刮擦修复。

表面修复是指对车身表面的修复，主要是解决汽车车身表面的腐蚀、划痕、涂层撞击等问题。

常见的表面修复方法有烤漆修复和喷漆修复。

烤漆修复是通过加热汽车车身表面的涂层，使其变软，然后使用工具将其修复到正常状态。

喷漆修复是通过喷涂一层新的漆来修复汽车车身表面的问题。

刮擦修复是指对车身刮擦的修复，主要是解决汽车车身被刮擦后产生的划痕问题。

刮擦修复的常见方法有打蜡修复和磨光修复。

打蜡修复是通过使用专业的打蜡产品来填补划痕，使其变得不明显。

磨光修复是通过使用磨光机来磨平划痕部分的车身表面，使其恢复到原来的光滑状态。

汽车钣金修复技术是一项重要的技术，可以帮助汽车维修行业解决各种车身问题。

随着科技的发展，汽车钣金修复技术也在不断创新和进步，为汽车修复工作提供更加高效和精确的解决方案。

汽车钣金修复技术探析汽车钣金修复技术是指对汽车车身表面进行修复，消除各种原因导致的车身变形、破损、腐蚀等缺陷，使其恢复原有的形状和外观。

随着汽车制造技术的不断进步，汽车钣金修复技术也日益完善，涌现出了一系列先进的修复工艺和设备，可以有效地对车身进行修复和保养，保持汽车的外观和功能性能。

本文将对汽车钣金修复技术进行探析，介绍其发展现状和未来趋势，并探讨其在汽车维修行业中的重要性。

一、汽车钣金修复技术的发展汽车钣金修复技术起源于汽车制造行业，最初是为了解决汽车在生产和运输过程中受到的各种碰撞和损坏问题。

随着汽车保有量的增加和汽车使用环境的恶化，对汽车的外观和功能性能要求越来越高，汽车钣金修复技术也逐渐成为汽车维修行业中的一个重要分支。

汽车钣金修复技术的发展经历了几个阶段。

最初是依靠人工操作和简单的工具设备进行修复，效率低、成本高且难以保证修复质量。

后来随着汽车制造和修复技术的不断进步，涌现出了一系列先进的修复工艺和设备，例如激光焊接技术、汽车钣金修复机器人等，大大提高了修复效率和质量，使得汽车钣金修复技术逐渐成熟和完善。

目前，汽车钣金修复技术已经成为汽车维修行业中的一个重要分支，为汽车保养和维修提供了有效的技术支持。

在汽车制造方面，先进的激光焊接技术和汽车钣金修复机器人已经广泛应用于汽车生产线，可以对汽车车身进行精准的焊接和修复，保证了汽车的质量和安全。

在汽车维修方面，汽车钣金修复技术也在不断创新和发展，涌现出了一系列先进的修复工艺和设备，例如电脑辅助设计和打印技术、数字化车身测量系统、车身修复模拟软件等，可以对汽车进行全方位的检测和修复，保证了汽车的外观和功能性能。

一些汽车维修企业还引入了先进的修复设备和工艺，提供了一站式的汽车维修服务，满足了消费者对汽车维修的需求。

未来，随着汽车制造技术和材料技术的不断进步，汽车钣金修复技术也将不断创新和发展，呈现出以下几个趋势：1. 智能化：未来汽车钣金修复技术将更加智能化，引入人工智能和大数据技术，实现对汽车车身缺陷的自动检测和修复，提高了修复效率和质量，减少了人为误差。

车身焊接夹具定位设计浅析摘要：阐述了车身焊接夹具的定位基准和定位系统（RPS）原理，并对焊接夹具定位设计及几种常见的定位结构和定位型式进行了总结。

关键词：夹具；定位；定位基准；定位原则；RPS引言汽车夹具属于非标设计与制造的工艺装备。

虽未形成标准化，但在汽车焊接夹具的功能、要求以及基本结构的组成上，也有相应的共性。

车身焊装夹具大都以冲压件的曲面外型、在曲面上经过整形的平台、拉延和压弯成型的台阶，经过修边的窗口和外部边缘、装配用孔和工艺孔定位，这就在很大程度上决定了它的定位元件形状比较特殊，很少能用标准元件。

焊接夹具上要分别对各被焊工件进行定位，并使其不互相干涉，在设计定位元件时要充分利用工件装配的相互依赖关系作为自然的定位支承。

定位块间距既要保证定位精度，又要保证焊钳伸入的方便性。

1.夹具定位基准的相关概念夹具：夹具是在车身焊接制造过程中，用于定位、夹紧冲压件及分总成的专用工装。

定位：工件在装配、焊接过程中、必须保证与产品图尺寸相一致的位置，工件在装配、焊接过程中保持正确的位置及尺寸称为定位。

定位原则：当工件不受任何条件约束时，其位置是任意的、不确定的。

从理论力学中可以知道，一个在空间处于自由状态的刚体，具有六个自由度。

在分析工件定位时，通常用一个支承点限制工件的一个自由度，用合理分布的6个支承点限制工件的6个自由度，使工件在夹具中的位置完全确定。

RPS：即汽车设计制造过程中贯穿前后的基准点系统，它被利用来保证汽车零部件尺寸稳定性和零部件功能，保证产品质量稳定性。

定位基准：定位基准是指产品图上的基准面、基准孔（或产品图上标定的基准），根据与定位基准的关系在设计焊装夹具时确定其它的面、孔、点、线的位置。

2.RPS系统RPS点应在工艺规划时就开始确定，并且在产品试制阶段开始之前，所有零件的RPS点都应该确定完成。

无论是试制阶段的焊接夹具，还是试制阶段的测量，都应按照RPS点进行设计、制造和测量。

确定RPS的原则：2.1 RPS点应与装配工艺相适应以车门为例，车身宽度方向的参考点，前面的两个参考点设计在上、下铰链位置，后面的一个参考点设计在车门锁位置。

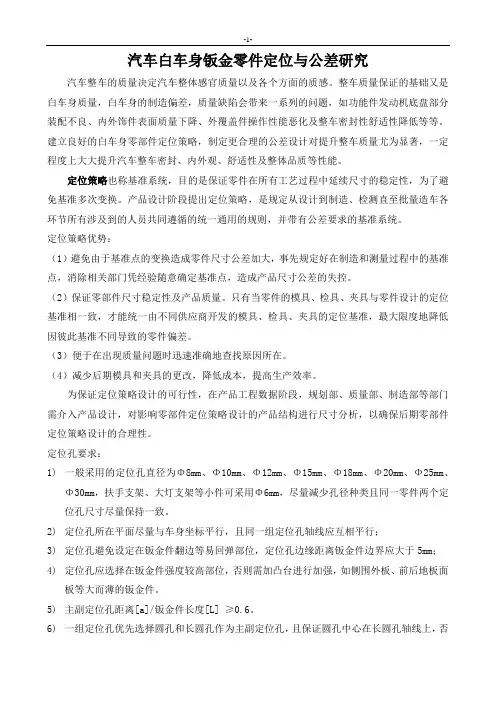

汽车白车身钣金零件定位与公差研究汽车整车的质量决定汽车整体感官质量以及各个方面的质感。

整车质量保证的基础又是白车身质量，白车身的制造偏差，质量缺陷会带来一系列的问题，如功能件发动机底盘部分装配不良、内外饰件表面质量下降、外覆盖件操作性能恶化及整车密封性舒适性降低等等。

建立良好的白车身零部件定位策略，制定更合理的公差设计对提升整车质量尤为显著，一定程度上大大提升汽车整车密封、内外观、舒适性及整体品质等性能。

定位策略也称基准系统，目的是保证零件在所有工艺过程中延续尺寸的稳定性，为了避免基准多次变换。

产品设计阶段提出定位策略，是规定从设计到制造、检测直至批量造车各环节所有涉及到的人员共同遵循的统一通用的规则，并带有公差要求的基准系统。

定位策略优势：（1）避免由于基准点的变换造成零件尺寸公差加大，事先规定好在制造和测量过程中的基准点，消除相关部门凭经验随意确定基准点，造成产品尺寸公差的失控。

（2）保证零部件尺寸稳定性及产品质量。

只有当零件的模具、检具、夹具与零件设计的定位基准相一致，才能统一由不同供应商开发的模具、检具、夹具的定位基准，最大限度地降低因彼此基准不同导致的零件偏差。

（3）便于在出现质量问题时迅速准确地查找原因所在。

（4）减少后期模具和夹具的更改，降低成本，提高生产效率。

为保证定位策略设计的可行性，在产品工程数据阶段，规划部、质量部、制造部等部门需介入产品设计，对影响零部件定位策略设计的产品结构进行尺寸分析，以确保后期零部件定位策略设计的合理性。

定位孔要求：1)一般采用的定位孔直径为Φ8mm、Φ10mm、Φ12mm、Φ15mm、Φ18mm、Φ20mm、Φ25mm、Φ30mm，扶手支架、大灯支架等小件可采用Φ6mm，尽量减少孔径种类且同一零件两个定位孔尺寸尽量保持一致。

2)定位孔所在平面尽量与车身坐标平行，且同一组定位孔轴线应互相平行；3)定位孔避免设定在钣金件翻边等易回弹部位，定位孔边缘距离钣金件边界应大于5mm；4)定位孔应选择在钣金件强度较高部位，否则需加凸台进行加强，如侧围外板、前后地板面板等大而薄的钣金件。

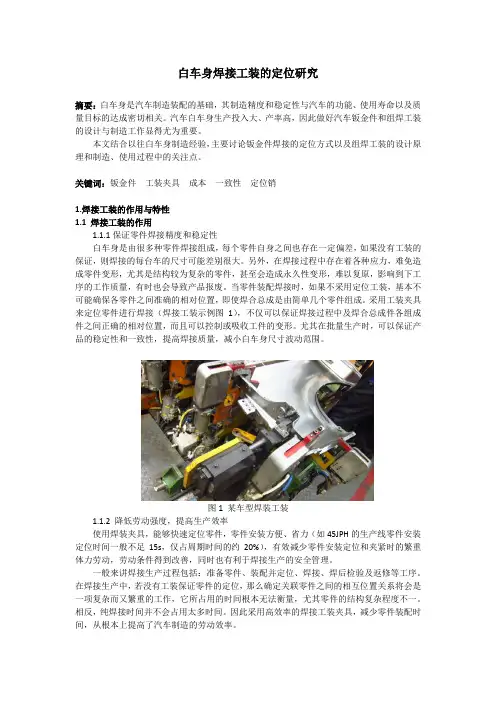

白车身焊接工装的定位研究摘要：白车身是汽车制造装配的基础，其制造精度和稳定性与汽车的功能、使用寿命以及质量目标的达成密切相关。

汽车白车身生产投入大、产率高，因此做好汽车钣金件和组焊工装的设计与制造工作显得尤为重要。

本文结合以往白车身制造经验，主要讨论钣金件焊接的定位方式以及组焊工装的设计原理和制造、使用过程中的关注点。

关键词：钣金件工装夹具成本一致性定位销1.焊接工装的作用与特性1.1 焊接工装的作用1.1.1保证零件焊接精度和稳定性白车身是由很多种零件焊接组成，每个零件自身之间也存在一定偏差，如果没有工装的保证，则焊接的每台车的尺寸可能差别很大。

另外，在焊接过程中存在着各种应力，难免造成零件变形，尤其是结构较为复杂的零件，甚至会造成永久性变形，难以复原，影响到下工序的工作质量，有时也会导致产品报废。

当零件装配焊接时，如果不采用定位工装，基本不可能确保各零件之间准确的相对位置，即使焊合总成是由简单几个零件组成。

采用工装夹具来定位零件进行焊接（焊接工装示例图1），不仅可以保证焊接过程中及焊合总成件各组成件之间正确的相对位置，而且可以控制或吸收工件的变形。

尤其在批量生产时，可以保证产品的稳定性和一致性，提高焊接质量，减小白车身尺寸波动范围。

图1 某车型焊装工装1.1.2 降低劳动强度，提高生产效率使用焊装夹具，能够快速定位零件，零件安装方便、省力（如45JPH的生产线零件安装定位时间一般不足15s，仅占周期时间的约20%），有效减少零件安装定位和夹紧时的繁重体力劳动，劳动条件得到改善，同时也有利于焊接生产的安全管理。

一般来讲焊接生产过程包括：准备零件、装配并定位、焊接、焊后检验及返修等工序。

在焊接生产中，若没有工装保证零件的定位，那么确定关联零件之间的相互位置关系将会是一项复杂而又繁重的工作，它所占用的时间根本无法衡量，尤其零件的结构复杂程度不一。

相反，纯焊接时间并不会占用太多时间。

因此采用高效率的焊接工装夹具，减少零件装配时间，从根本上提高了汽车制造的劳动效率。
