水泥的试验检测PPT 精品

格式：ppt
大小：116.01 KB
文档页数：37

下载文档原格式

水泥的试验检测ppt课件

第一部分水泥基本知识
一、胶凝材料的定义和分类胶凝材料是指这样一类无机粉末材料，当其与水或水溶液拌和后形成的浆体，经过一系列的物理、化学作用后，能够逐渐硬化并形成具有强度的人造石。
无机胶凝材料一般可分为气硬性胶凝材料和水硬性胶凝材料两大类。 1）气硬性胶凝材料只能在空气中硬化，而不能在水中硬化，如石灰、石膏、镁质胶凝材料等。 2）水硬性胶凝材料既能在空气中硬化，又能在水中硬化，这类材料常统称为水泥，如硅酸盐水泥、铝酸盐水泥、硫铝酸盐水泥等。
2、技术指标
水泥品种技术指标
硅酸盐水泥GB175-1999
普通硅酸盐水泥GB175-1999
矿渣水泥、火山灰质水泥、粉煤灰水泥GB 1344-1999、复合硅酸盐水泥 GB 12958-1999
不溶物
I型 ≤0.75ቤተ መጻሕፍቲ ባይዱ； II型 ≤1.50%
----
----
烧失量
Ⅰ型≤3.0%；Ⅱ型≤3.5%
三、硅酸盐水泥的矿物组成和水化反应能力
硅酸盐水泥熟料矿物组成主要是：C3S、C2S、C3A、C4AF，其中C3S和C2S占水泥质量的70％以上。硅酸盐水泥熟料各矿物的水化速度为 C3A＞C4AF ＞C3S＞C2S
硅酸盐水泥中各矿物对强度的影响
C3S主要起强度作用 C2S主要起后期强度作用 C3A主要起早期强度作用 C4AF主要起耐久性作用水泥安定性的主要影响因素为游离CaO、MgO
七、常用六大水泥的强度要求和技术指标
1、强度等级硅酸盐水泥强度等级分为：42.5、42.5R、52.5、52.5R、62.5、62.5R 普通硅酸盐水泥强度等级分为：32.5、32.5R、42.5、42.5R、52.5、52.5R 矿渣水泥、火山灰质水泥、粉煤灰水泥强度等级分为：32.5、32.5R、42.5、42.5R、52.5、52.5R 复合硅酸盐水泥强度等级分为：32.5、32.5R、42.5、42.5R、52.5、52.5R

《混凝土试验方法》PPT课件

30
2.4试件的尺寸公差试件的承压面的平面度公差不得超过0. 0005 d ( d为边长)。试件的相邻面间的夹角应为90°，其公差不得超过0.5°。试件各边长、直径和高的尺寸的公差不得超过1mm。
精选课件ppt
31
2.5混凝土试件的要求:
1、在制作试件前应将试模清擦干净，并在其内壁涂以脱模剂。
在家庭装修中，水泥砂浆一般应按水泥：砂=1：2（体积比）的比例来搅拌。为了保证水泥砂浆的质量，水泥在选购时一定要注意是否大厂生产的425#硅酸盐水泥。砂应选中砂，中砂的颗粒粗细程度十分宜于用在水泥砂浆中。
许多业主以为砂越细砂浆越好，其实是个误区。太细的砂吸附能力不强，不能产生较大摩擦而粘牢瓷砖
精选课件ppt
17
2。7影响水泥混凝土工作性的因素：坍落度
水泥混凝土的工作性：也叫和易性，是指混凝土拌合物易于施工操作，并获得质量均匀、成型密实的混凝土的性能。工作性实际上是一项综合技术性质，包括流动性、黏聚性、保水性三方面含义。
新拌混凝土的工作性是混凝土的一项重要指标，常用坍落度试验进行测定。
2、将试件安放在试验机的下压板上，试件的承压面应与成型时的顶面垂直，试件中心应与试验机下压板中心对准。
3、开动压力机，均匀加荷，加荷速度应为每秒钟0.5-1.5KN。直至试件破坏.
4.记录记录破坏荷载值P,然后换算成应力值.
精选课件ppt
6
1.5水泥砂浆强度等级计算评定方法,增加水泥砂浆强度方法
精选课件ppt
26
2.2试件尺寸大小对强度值的影响——“环箍效应”
精选课件ppt
27
2.3.（1）抗压强度和劈裂抗拉强度试件应符合下列规定:
边长为150mm的立方体试件是标准试件。边长为100mm和200mm的立方体试件是非标准试件。在特殊情况下，可采用“150mm x 300mm的圆柱体标准试件或Φ 100mm x 200mm和Φ200mm x 400mm的圆柱体非标准试件。

水泥的试验检测PPT

18
试验注意事项：
➢ 在最初测定的操作时应轻轻扶持金属杆，以防试针撞弯，但结果以自由下落为准。在整个测试过程中试针沉入的位置至少要距试模内壁10mm。试针不得落入原针孔。
➢ 临近初凝时，每隔5min测定一次，临近终凝时，每隔15min测定一次，到达初凝或终凝时应重复测一次，当两次结论相同时才能定为到达初凝或终凝状态。每次测完应将试模放回湿气养护箱内。
22
➢ 试件养护：去掉留在模子四周的胶砂。立即将作好标记的试模放人雾室或湿箱的水平架子上养护，湿空气应能与试模各边接触。养护时不应将试模放在其他试模上。一直养护到规定的脱模时间时取出脱模。脱模前，用防水墨汁或颜料笔对试体进行编号和做其他标记。二个龄期以上的试体，在编号时应将同一试模中的三条试体分在二个以上龄期内。将做好标记的试件立即水平或竖直放在20℃±1℃水中养护，水平放置时刮平面应朝上。试件放在不易腐烂的篦子上，并彼此间保持一定间距，以让水与试件的六个面接触。养护期间试件之间间隔或试体上表面的水深不得小于 5mm。
23
➢ 强度试验：养护至规定龄期时，从养护环境中取出待测试件，进行强度测定。首先进行抗折试验。将抗折机调平衡，试件的侧面朝上放在试验机内，调整夹具，使杠杆在试件折断时尽可能接近水平位置。接通开关，抗折机以50N/s±10N/s的速率均匀施加荷载，直到试件折断，记录破坏时的荷载。接着进行抗压强度试验。将折断的半截试件放在抗压夹具里，注意受压面为侧面，压力机以2400N/s±200N/s的速率均匀地加荷直至破坏，记录破坏荷载。
或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针针尖的距离增加量应在17.5mm±2.5mm，当去掉砝码后针尖的距离能恢复至挂砝码前的状态。（2）试饼法是通过观测水泥标准稠度净浆试饼的外形变化来判断安定性是否合格。

2024版水泥混凝土试验方法ppt课件

插捣完成后，刮去多余的混凝土，并抹平筒口。
试验步骤
将混凝土拌合物分三层装入坍落度筒内，每层用捣棒插捣25次。
扩展度试验
试验步骤
试验目的：测定水泥混凝土的扩展度，以评估其流动性和可泵送性。
将混凝土拌合物装入扩展度试验仪的截头圆锥形容器内，直至与容器上口边缘齐平。
提起截头圆锥形容器，使混凝土在自重作用下自由扩展。
抗冻性能试验
试验目的
测定水泥混凝土的抗冻性能，评价其在冻融循环作用下的耐久性。
试验方法
采用快冻法或慢冻法进行试验，将试件置于冻融循环试验机中，进行多次冻融循环，观察并记录试件的外观变化和质量损失情况。
试验结果评定
根据试件外观变化和质量损失情况，评定其抗冻等级。
收缩性能试验
试验目的
测定水泥混凝土的收缩性能，评价其在干燥过程中的变形情况。
特点
具有较高的抗压、抗拉、抗弯强度，良好的耐久性，可塑性强，原料来源广泛，成本低廉。
水泥混凝土的应用
01
02
03
土木工程
广泛应用于房屋、道路、桥梁、隧道、堤坝等土木工程中。
水利工程
用于水库、大坝、水渠等水利设施的建设。
海洋工程
适用于海上平台、码头、防波堤等海洋工程的建设。
水泥混凝土的性能要求
按照标准方法制作尺寸为 150mm×150mm×300mm的棱柱体试件，并确保养护条件符合规范要求。
试验过程
将试件放置在试验机的下压板上，保持其轴心受压，以规定的速率连续均匀地加荷，直至试件破坏。
试验设备
使用压力试验机进行加载，确保加载速率和控制系统满足精度要求。
结果处理记录破坏荷载和变形数据，并计算轴心抗压强度。

水泥试验 ppt课件

磨
混合矿渣火山灰粉煤灰几种
材料 slag Pozzolana flyash 混合材 6-15% 20-70% 20-50% 20-40% 10-50%
细
磨
磨
磨
磨
磨
Ⅰ型 Ⅱ型
细
硅酸盐水
泥 P•Ⅰ
硅酸盐水
泥 P•Ⅱ
2. 普通硅酸盐水
泥
1.硅酸盐水泥 P•O
细
3. 矿渣硅酸盐水
泥 P•S
• 定义：以硅酸盐水泥熟料和适量的石膏，及规定的混合材料制成的水硬性胶凝材料。
• 水泥属于水硬性胶凝材料，既能在空气中硬化，又能在水中硬化。
• 胶凝材料，是一类无机粉末材料，当与水拌和后形成浆体，经过物理、化学作用后，能够逐渐硬化并形成具有强度的人造石。
水泥试验
• 水泥的主要原料：
主要是石灰质和粘土质这两类原料。
≥3.5 ≥4.0
≥6.5
52.5 52.5R
≥21.0 ≥23.0
水泥试验
≥52.5
≥4.0 ≥4.5
≥7.0
• ㈠凝结时间: • ⑴、硅酸盐水泥初凝不小于45min，终凝不
大于390min • ⑵、其余的初凝不小于45min ，终凝不大于
600min • ㈡细度： • ⑴、硅酸盐水泥和普通硅酸盐水泥的细度以比
≥8.0
≥3.5 ≥4.0
≥6.5
≥2.5 ≥3.5
≥7.0
强度等级
32.5
矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥
32.5R 42.5
42.5R
抗压强度
3d
28d
≥10.0 ≥15.0

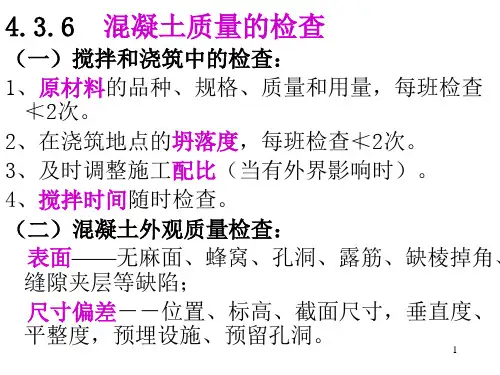

混凝土质量检查ppt课件

m fcu 1.15 f cu,k
f cu,min 0.95 f cu,k
当混凝土试件强度的代表性有怀疑时，可采用非破损检验方法或从结构、构件中钻取芯样的方法，按有关标准的进
行处理的依据。
15
混凝土结构构件拆模后，应从外观上检查其表面有无麻面、蜂窝、露筋、裂缝、孔洞等缺陷，预留洞孔道是否通畅，如有类似问题应加以修正。对于现浇混凝土结构，其构件尺寸的允许偏差应符合表8 要求。
比原混凝土强度等级高一级的细石混凝土．细石混凝土的水灰
比宜在0．5以内，并掺入水泥用量万分之一的铝粉(膨胀剂)，用小振捣棒分层捣实，认真做好养护工作。
21
③环氧树脂修补
当裂缝宽度在0．1 mm以上时，可用环氧树脂灌浆修补。
修补时先用钢丝刷清除混凝土表面的灰尘、浮渣及散层，使裂
缝处保持干净，然后把裂缝做成一个密闭性空腔，有控制地留出进出口，借助压缩空气把浆液压入缝隙，使它充满整个裂缝。
6
混凝土同条件养护试件的等效龄期及相应的试件强度代表值，宜根据当地的气温和养护条件，按下列规定确定：等效养护龄期可取按平均温度逐日累计达600C d时所对应的龄期，0OC及以下的龄期不计入；等效养护龄期不应小于14d，也不宜大于60d；同条件养护试件的强度代表值应根据强度试验结果按现行国家标准《混凝土强度检验评定标准》GBJ107 的规定确定后，乘以折算系数取用；折算系数宜取为 1.10，也可根据当地的试验统计结果做适当调整。冬期施工、人工加热养护的结构构件，其同条件养护试件的等效养护龄期可按结构构件的实际养护条件，由监理（建设）、施工等各方根据规范规定共同 7 确定。
（三）强度的检查
1、试块的留置：（1）取样：地点——浇筑地点，随机取。数量——每100盘、每100m3、每工作班、每楼层、每一验收项目的同配比混凝土取样不少于一次；每次标准试件至少一组（标养28d验收用），同条件养护试件组数据需要而定（施工用）；每组三个试件。（2）试块最小尺寸：

水泥试验检测方法专题培训课件

未来水泥试验检测领域将更加注重智能化和绿色化发展，推动水泥产业的转型升级和可持续发展。
26
THANKS FOR WATCHING
感谢您的观看
2024/1/26
27
照操作规程进行操作，避免误操作或损坏设备。
2024/1/26
02 03
仪器设备维护保养
定期对仪器设备进行维护保养，如清洗、润滑、更换易损件等，以保持设备的良好状态和延长使用寿命。同时，应建立设备档案，记录设备的购置、使用、维修等情况。
仪器设备校准和检定
定期对仪器设备进行校准和检定，以确保试验结果的准确性和可靠性。校准和检定应由具有相应资质的专业机构进行。
数据汇总
将整理后的数据进行汇总，形成数据汇总表，包括各项试验指标的平均值、最大值、最小值、标准差等统计量，以便全面了解试验结果的总体情况。
16
结果异常值判断及处理措施
异常值判断
根据统计学原理，采用合适的异常值判断方法，如3σ原则、箱线图法等，对试验数据进行异常值筛选。
处理措施
对于异常值，首先进行复核和确认，排除试验操作失误或设备故障等因素。若确认异常值存在，需分析原因并采取相应的处理措施，如重新取样、重新试验等。
01
02
03
密度测定方法
采用李氏瓶法或比重瓶法，通过测量水泥质量与体积计算密度。
2024/1/26
比表面积测定
采用勃氏法或透气法，通过测量水泥颗粒对气体的吸附或透过性能来推算比表面积。
测定意义
密度和比表面积是水泥基本物理性质，影响水泥的硬化速度、强度等性能。
8
凝结时间、安定性检测
凝结时间检测
样品制备
样品保存
将制备好的样品存放在干燥、密封的容器中，并标明样品名称、编号、采集日期等信息，防止样品受潮、变质。

水泥实验报告ppt课件

• 3.实验用水必须是洁净. 的淡水。
二、水泥细度实验
• 水泥细度检验分水筛法和负压筛法，如对两种方法检验的结果有争议时，以负压筛法为准。硅酸盐水泥的细度用比表面积表示，采用透气式比表面积仪测定。
.
（一）负压筛法
• 1.主要仪器设备 • 负压筛析仪〔由0.045mm方孔筛、筛座（见
图试1.1）、负压源及收尘器组成〕；天平（感量0.1g）。 • 图试1.1 负压筛析仪示意图 • 2.实验步骤 • （1）检查负压筛析仪系统，调节负压至 4000～6000Pa范围内。 • （2）称取水泥试样25g，精确至0.1g。置于
原材料实验报告
仅供参考
.
一、水泥实验的一般规定
• 1.取样方法，以同一水泥厂、同品种、同强度等级、同期到达的水泥进行取样和编号。一般以不超过100t为一个取样单位，取样应具有代表性，可连续取，也可在20个以上不同部位抽取等量的样品，总量不少于12kg。
• 2.取的试样应充分拌匀，分成两份，其中一份密封保存3个月，实验前，将水泥通过 0.9mm的方孔筛，并记录筛余百分率及筛余物情况。
• （一）主要仪器设备
• 行星式胶砂搅拌机（是搅拌叶片和搅拌锅相反方向转动的搅拌设备，见图试1.8）。胶砂试件成型振实台；试模（可装拆的三联试模，试模内腔尺寸为 40mm×40mm×160mm，见图试1.9）；水泥电动抗折实验机；抗压实验机；抗压夹具，见图试1.10；套模、两个播料器、刮平直尺、标准养护箱等。
.（二）水筛法• 1. Nhomakorabea要仪器设备
• 水筛及筛座〔采用边长为0.080mm的方孔铜丝筛网制成，筛框内径125mm，高80mm （如图试1.2所示）〕；喷头〔直径55mm，面上均匀分布90个孔，孔径0.5~0.7mm，喷头安装高度离筛网35～75mm为宜，见图试 1.3〕；天平（称量为100g，感量为0.05g）；烘箱等。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

fCaO及碱含量高----需水性较大，
水泥越细----需水性越大。
8

试验目的：不仅可直接了解水泥需水性，还可
保证凝结时间及安定性等其他性能测试准确可比。

试验方法：标准法和代用法。仪器设备：水泥净浆搅拌机、标准法维卡仪、
代用法维卡仪、量水器、天平。
9
试验步骤：
（1）标准法

搅拌锅和搅拌叶片先用湿布擦过，将拌和水倒入搅拌锅内，然后在5s -10s内小心将称好的 500g水泥加入水中，防止水和水泥溅出；拌和时，先将锅放在搅拌机的锅座上，升至搅拌位置，启动搅拌机，低速搅拌120s，停15s，同时将叶片和锅壁上的水泥浆刮入锅中间，接着高速搅拌120s停机。
10

拌和结束后，立即将拌制好的水泥净浆装入已置于玻璃板上的试模中，用小刀插捣，轻轻振动数次，刮去多余的净浆；抹平后迅速将试模和底板移到维卡仪上，并将其中心定在试杆下，降低试杆直至与水泥净浆表面接触，拧紧螺丝1s~2s后，突然放松，使试杆垂直自由地沉入水泥净浆中。在试杆停止沉入或释放试杆 30s时记录试杆底板之间的距离，升起试杆后，立即擦净；整个操作应在搅拌后1.5min内完成。以试杆沉入净浆并距底板6mm±1mm的水泥净浆为标准稠度净浆。其拌和水量为该水泥的标准稠度用水量（P），按水泥质量的百分比计。
12

（二）安定性的测定（沸煮法）

试验目的：保证水泥质量，安定性不合格定为废品不得使用。测定方法：（1）雷氏法是观测由二个试针的相对位移所指示的水泥标准稠度净浆体积膨胀的程度。雷氏夹的核查——将一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针针尖的距离增加量应在17.5mm±2.5mm，当去掉砝码后针尖的距离能恢复至挂砝码前的状态。（2）试饼法是通过观测水泥标准稠度净浆试饼的外形变化来判断安定性是否合格。
3

GB50204-2002规定，按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200吨为一批，散装不超500 吨为一批。当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复检。

4
试验条件及样品要求

试验室温度：20℃±2℃，相对湿度≥50%；
11
（2）代用法（试锥法）——调整水量法和不变水量法两种方法。

在条件具备的情况下，应首先采用标准法测定水泥净浆的标准稠度。在采用代用法时，如果固定用水量法的结果和调整用水量法的结果有冲突时，以调整用水量法的结果为准。

当采用不变水量法测得的试锥下沉深度小于13mm 时，此时应改用调整水量法测定。试模放置在玻璃板上的时候，事先在玻璃扳上抹一层黄油等类似材料，防止水泥粘在玻璃上不好清除。
13

仪器设备：雷氏夹、沸煮箱、雷氏夹膨胀测定仪、量水器、天平、标准维卡仪、试模试验步骤（雷氏法）：标准稠度净浆的搅拌雷氏夹试件的成型养护，拆模，测初始值调整好沸煮箱内的水位，使之能保证在30 min±5 min内升至沸腾，恒沸180 min±5 min 。试件放入沸煮箱水中的试件架，指针朝上
15

试饼法——目测试饼未发现裂缝，用钢直尺检查没有弯曲（使钢直尺和试饼底部紧靠，两者间不透光为不弯曲）的试饼为安定性合格，反之为不合格。当两个试饼判别结果有矛盾是，该水泥的安定性为不合格。

水泥试样、拌和水、仪器和用具的温度应与试验室一致；湿气
养护箱的温度：20℃±1℃，相对湿度≥90%；

试件养护池水温：20℃±1℃。
※水泥样品应通过0.9mm方孔筛，样品不得混入杂物及结块; 水泥样品从取样至试验要保持24小时以上,应把它贮存在基本装满和气密的容器里,不与起反应. ※ ISO标准砂——在105-110℃下,用代表性砂样烘2小时的质量损失来测定,以干基的质量百分数应小于0.2%. ※标准粉
6

水泥胶砂流动度按照GB/T 2419-2005《水泥胶砂流动度测定方法》进行。密度按照GB/T208 -94《水泥密度测定方法》进行。水泥比表面积测定按照GB 8074-87《水泥比表面积测定方法（勃氏法）》进行。压蒸安定性测定按照GB/T750-92《水泥压蒸安定性试验方法》进行。
14 Fra bibliotek
判定规则雷氏法——沸煮结束后，立即放掉箱中的热水，打开箱盖，待箱体冷却至室温，取出试件测量雷氏夹指针尖端的距离（C），准确至0.5mm，当两个试件煮后增加距离（C—A）的平均值不大于 5.0mm时，即认为该水泥安定性合格，当两个试件的（C—A）值相差超过4.0mm时，应用同一样品立即重做一次试验。再如此，则认为该水泥为安定性不合格。
5
试验方法
水泥各项性能指标

氧化镁、烧失量和三氧化硫按照GB/T 176-1996 《水泥化学分析方法》进行。细度按照GB/T 1345 -2005《水泥细度检验方法筛析法》进行。凝结时间和安定性按照GB/T1346-2001《水泥标准稠度用水量、凝结时间、安定性检验方法》进行。
强度按照GB/T 17671-1999《水泥胶砂强度检验方法（ISO法）》进行。
水泥的全监控PPT
1
水泥试验方法
1、水泥组批原则与取样方法
2、水泥标准稠度用水量试验
3、安定性的测定（沸煮法）
4、凝结时间的测定
5、水泥胶砂强度的检验（ISO法）
6、水泥细度的检验
2
水泥组批原则与取样方法

按照GB12573《水泥取样方法》进行。
对同一厂家、同品种、同强度等级、同编号的水泥为一批。以每一编号为一取样单位，取样应具有代表性，可连续取，亦可从20个以上不同部位取等量样品经混合均匀后组成至少12kg。将所取水泥混合样通过0.9mm 方孔筛。
7

（一）水泥标准稠度用水量试验

水泥净浆需水性是指水泥加水后，用一定仪器经
一定时间的搅拌，使水泥净浆达到特定的可塑性
状态时的需水量，用拌和水质量和水泥质量之比的百分数表示，称为水泥标准稠度用水量。

影响水泥净浆用水量的主要因素——熟料成分、水泥细度、水泥中混合材料种类及其掺加量，
C3A----需水性较大， C2S----需水性较小
