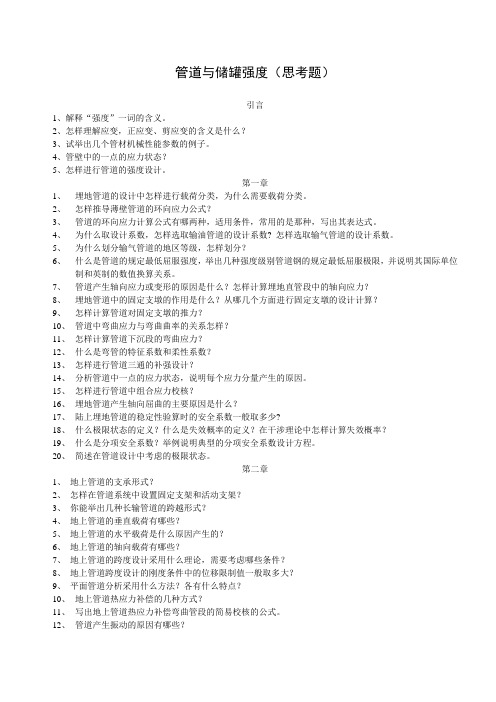

管道与储罐强度（思考题）引言1、解释“强度”一词的含义。
2、怎样理解应变，正应变、剪应变的含义是什么？3、试举出几个管材机械性能参数的例子。
4、管壁中的一点的应力状态？5、怎样进行管道的强度设计。
第一章1、埋地管道的设计中怎样进行载荷分类，为什么需要载荷分类。
2、怎样推导薄壁管道的环向应力公式？3、管道的环向应力计算公式有哪两种，适用条件，常用的是那种，写出其表达式。
4、为什么取设计系数，怎样选取输油管道的设计系数? 怎样选取输气管道的设计系数。
5、为什么划分输气管道的地区等级，怎样划分？6、什么是管道的规定最低屈服强度，举出几种强度级别管道钢的规定最低屈服极限，并说明其国际单位制和英制的数值换算关系。
7、管道产生轴向应力或变形的原因是什么？怎样计算埋地直管段中的轴向应力？8、埋地管道中的固定支墩的作用是什么？从哪几个方面进行固定支墩的设计计算？9、怎样计算管道对固定支墩的推力？10、管道中弯曲应力与弯曲曲率的关系怎样？11、怎样计算管道下沉段的弯曲应力？12、什么是弯管的特征系数和柔性系数？13、怎样进行管道三通的补强设计？14、分析管道中一点的应力状态，说明每个应力分量产生的原因。
15、怎样进行管道中组合应力校核？16、埋地管道产生轴向屈曲的主要原因是什么？17、陆上埋地管道的稳定性验算时的安全系数一般取多少?18、什么极限状态的定义？什么是失效概率的定义？在干涉理论中怎样计算失效概率？19、什么是分项安全系数？举例说明典型的分项安全系数设计方程。
20、简述在管道设计中考虑的极限状态。
第二章1、地上管道的支承形式？2、怎样在管道系统中设置固定支架和活动支架？3、你能举出几种长输管道的跨越形式？4、地上管道的垂直载荷有哪些？5、地上管道的水平载荷是什么原因产生的？6、地上管道的轴向载荷有哪些？7、地上管道的跨度设计采用什么理论，需要考虑哪些条件？8、地上管道跨度设计的刚度条件中的位移限制值一般取多大？9、平面管道分析采用什么方法？各有什么特点？10、地上管道热应力补偿的几种方式？11、写出地上管道热应力补偿弯曲管段的简易校核的公式。
管道部分第一章地下管道一、概述埋地管道的敷设程序①开挖管沟②管段组焊③试压检验④管沟回填二、管道载荷及受力分析1、载荷分类永久载荷、可变载荷、偶然载荷2、薄壁环向应力和轴向应力=2??????=4??3、厚壁管道的应力分析从图中的应力分布曲线可看出，内压引起厚壁圆筒的径向应力和环向应力沿壁厚均是变化的，且两向应力的最大值均在内壁面处，而轴向应力在横截面上则为一个常数三、许用应力与壁厚设计1、管道许用应力计算公式[σ]=K φ??K ——强度设计系数Ф——焊缝系数?——钢管的最低屈服强度2、管道壁厚设计输油管道直管段壁厚设计公式输气管道直管段壁厚设计公式t——温度折减系数注:实际使用壁厚需要加上腐蚀余量3、管材选择目前用于长输管道的钢管主要有无缝钢管和焊缝钢管两种。
(焊缝钢管是发展的主要趋势)焊缝钢管主要有直缝埋弧焊钢管和螺旋缝埋弧焊钢管两大类型:直缝埋弧焊钢管与螺旋缝埋弧焊钢管相比具有焊缝短、成型精度高、残余应力小、错边量小等特点,但受力状况不如螺旋缝埋弧焊钢管好四、地下管道轴向应力与变形1、轴向应力-热应力热应力：与A、L无关，仅与管材、温度、约束条件相关。
2、环向应力的泊松效应注：注意正负号（受拉为正，受压为负）3、埋地管道不同约束情况下的应力分析三种不同的热变形：嵌固段、过渡段、自由段过渡段管道单位长度上的摩擦阻力：平衡条件：fl=???∵∴即出/入土段伸缩变形量为同样长度管段自由伸缩量的一半。
注：自由段长度较短，产生的热变形量可以由垫片等一些设施吸收，而过渡段较长，产生的热变形量则需要固定支墩来吸收。
五、固定支墩的设计计算1、作用和位置把过渡段长度缩减为0的措施。
2、固定支墩的受力平衡推力P与摩擦力f（土壤对支墩抗力T）平衡。
注：上式用于支墩和土壤无相对滑移的情况支墩抗滑移校核条件：T>KΦP3、土压力种类：注：上式用于支墩和土壤有相对滑移的情况4、支墩的倾覆校核5、地耐压校核支墩前边缘对地基的压力最大，以表示，后边缘压力最小，以???表示校核条件：六、管道弯曲应力1、简单弯曲情况下的管道弯曲应力计算（嵌固）管壁外层纤维引起的轴向拉力：2、存在相对位移时的弯曲应力计算如果管道曲率很大（>125），那么???=4??，这时弯曲管道由于内压和温差引起的轴向应力恰好与直线管道相同。
